Produkttyp	Combo-Bassverstärker
Marke	Hartke
Modell	Kickback 10
Ausgangsleistung	120 W RMS bei 8 Ohm
Lautsprecher	25 cm (10 Zoll), 8 Ohm
Entzerrung	3 Bänder: Low (100 Hz), Mid (300 Hz), High (5 kHz) mit ±15 dB
Shape-Filter	Ja, einstellbar von 80 Hz bis 1 kHz, Dämpfung von 20 dB
Instrumenteneingang	6,35 mm Klinke, unsymmetrisch, nimmt bis zu 15 V auf
Kopfhörerausgang	6,35 mm Stereo-Klinke, schaltet Lautsprecher stumm
Direct-Out-Ausgang	XLR männlich, symmetrisch, Mikrofonpegel, vor Entzerrung
Externer Lautsprecherausgang	6,35 mm Mono-Klinke, empfohlen 8 Ohm
Stromversorgung	Netz 115 V / 230 V, Sicherung 3 A 250 V
Gewicht	ca. 15 kg
Abmessungen	ca. 45 x 45 x 35 cm
Bauweise	Neigbare Schallwand (KickBack), Metallgitter, Teppichfinish
Zusätzliche Funktionen	Shape-Umschaltung, Betriebs-LED, Überlastschutz

Häufig gestellte Fragen - Kickback 10 Hartke

Wie schließe ich meinen Bass an den Kickback 10 an?

Verwenden Sie ein Instrumentenkabel, um Ihren Bass an den Input (6,35 mm Klinke) auf der Vorderseite anzuschließen. Stellen Sie die Lautstärke Ihres Basses auf Maximum und die Lautstärke des Verstärkers auf Minimum, bevor Sie das Gerät einschalten.

Wozu dient die Shape-Funktion?

Die Shape-Funktion aktiviert eine spezielle Entzerrungskurve, die den Klang des E-Bass verbessern soll. Der Shape-Regler ermöglicht die Einstellung der Filterfrequenz (von 80 Hz bis 1 kHz), um sie an Ihr Instrument anzupassen. Wenn die Shape-Taste gedrückt ist, ist die Kurve aktiv.

Wie stelle ich die Entzerrung ein?

Die drei Regler Low (100 Hz), Mid (300 Hz) und High (5 kHz) ermöglichen eine Dämpfung oder Anhebung von ±15 dB. Für einen neutralen Klang stellen Sie sie in die Mittelposition. Experimentieren Sie, indem Sie nach rechts drehen, um anzuheben, und nach links, um abzusenken.

Kann ich einen Kopfhörer mit dem Kickback 10 verwenden?

Ja, schließen Sie Ihren Stereo-Kopfhörer (max. 600 Ohm) an den Headphones-Ausgang (6,35 mm Klinke) auf der Vorderseite an. Der eingebaute Lautsprecher wird dann stummgeschaltet. Stellen Sie die Lautstärke immer auf Minimum, bevor Sie den Kopfhörer aufsetzen, um übermäßige Lautstärke zu vermeiden.

Wie schließe ich den Verstärker an ein Mischpult an?

Verwenden Sie den Direct Out-Ausgang (XLR männlich) auf der Vorderseite. Verbinden Sie ihn mit dem Mikrofoneingang eines Mischpults oder einer DI-Box. Das Signal ist vor Entzerrung und vor Lautstärke, mit einem Pegel etwa 6 dB über dem Eingangspegel.

Was tun bei Verzerrungen?

Reduzieren Sie die Lautstärke Ihres Basses oder die Verstärkung des Verstärkers. Überprüfen Sie, ob das Kabel defekt ist. Stellen Sie sicher, dass die Entzerrung nicht übermäßig ist (insbesondere die Bässe). Wenn die Verzerrung anhält, versuchen Sie, die Shape-Funktion zu deaktivieren.

Kann ich einen externen Lautsprecher anschließen?

Ja, Sie können einen externen 8-Ohm-Lautsprecher an den Lautsprecher-Ausgang (6,35 mm Klinke) auf der Rückseite anschließen. Es wird jedoch empfohlen, nur den eingebauten Lautsprecher zu verwenden, um Schäden zu vermeiden.

Wie pflege ich meinen Kickback 10?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde Reinigungsmittel. Sorgen Sie für ausreichende Belüftung auf der Rückseite. Bei technischen Problemen wenden Sie sich an den Hartke-Support oder einen autorisierten Service.

Welche Sicherung verwenden?

Verwenden Sie eine träge Sicherung von 3 Ampere und 250 Volt für eine 115-V-Versorgung. Für 230-V-Versionen prüfen Sie den auf dem Gerät angegebenen Wert. Ersetzen Sie immer durch eine Sicherung desselben Typs.

Wie verwende ich die geneigte Position (KickBack)?

Die Schallwand des Kickback 10 kann geneigt werden, um eine bessere Verteilung der hohen Frequenzen zu erzielen. Stellen Sie dazu den Verstärker in die geneigte Position, wie im Handbuch angegeben. Dies verbessert den Klang als Bühnenmonitor (Fuß-Monitor).

BEDIENUNGSANLEITUNG Kickback 10 Hartke

Geführter Rundgang - Vorderseite 28

Geführter Rundgang - Rückseite ....30

Kickback-Verstärker einrichten und einsetzen 31-32

Kickback-Verstärker einrichten und einsetzen 32

EQ einsetzen 33-35

Wirkung des Shape-Reglers....36

Technische Daten ....61

ESPAÑOL

Introducción ....37

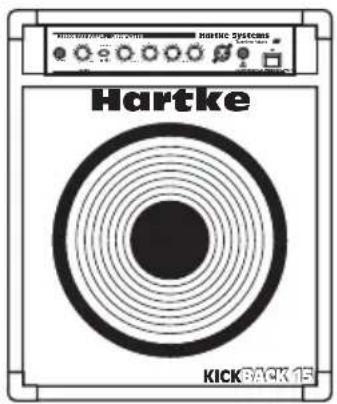

Herzlichen Glückwunsch zum Kauf eines Hartke HS1200 KickBack™ Combo Bassverstärkers! Obwohl diese Amps sehr bedienungsfreundlich konzipiert sind, sollten Sie zunächst diese Seiten durchlesen, damit Sie verstehen, wie eine Reihe neuartiger Funktionen implementiert wurden. Ihr Kickback™ Combo ist ausgestattet mit dem Hartke HS1200 Verstärker und 120 Watt an sauberer Ausgangsleistung sowie einem abgestimmten 8-Ohm 12" oder 8-Ohm 15" Basslautsprecher. Das speziell entwickelte Gehäuse kann entweder bündig auf dem Boden oder zurückgekippt aufgestellt werden, um die Klarheit der Höhen und die Schallbündelung zu verbessern. Der HS1200 ist für E-Bässe optimiert und ist für den Einsatz in kleinen Veranstaltungsorten (z. B. Clubs) perfekt geeignet. Zudem ist er mit seinem speziellen Kopfhörerausgang hervorragend als Übungsverstärker einsetzbar. Auf diesen Seiten finden Sie eine detaillierte Beschreibung der zahlreichen Funktionen des HS1200 KickBack™ Bassverstärkers sowie einen geführten Rundgang durch die vorder- und rückseitigen Bedienfelder, schrittweise Anleitungen zum Einrichten und Betreiben des Amps, zusätzliche Informationen über den Einsatz des EQs und der neuartigen Shape-Regelung sowie vollständige Technische Daten. Sie werden auch eine Garantiekarte finden, die Sie ausfüllen und an uns schicken sollten, damit Sie online technischen Support erhalten und wir Ihnen in Zukunft aktuelle Informationen über dieses und andere Hartke- und Samson-Produkte schicken können.

SPEZIELLER HINWEIS: Wenn Ihr HS1200 einmal gewartet werden muss, benötigen Sie eine Return Authorization-Nummer (RA/Rücksendeberechtigungsnummer). Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter 1-800-372-6766 an, um vor dem Verschicken des Geräts eine Return Authorization-Nummer zu erhalten. Heben Sie das Originalverpackungsmaterial auf und schicken Sie den Verstärker möglichst im originalen Karton mit Verpackungsmaterial zurück.

Der HS1200 bietet Ihnen die komplexe Technik einer hochmodernen Bassverstärkung zu einem extrem günstigen Preis.

Zu seinen wichtigsten Features zählen:

• Leistung im Überfluss — volle 120 Watt in 8 Ohm.
- Bipolare Technik für saubere, knackige Sounds — sowie unsere Transient Attack® Schaltung, mit der jede Nuance Ihrer Bassperformance klangtreu wiedergegeben wird.
- 3 hochwertige EQ-Bänder, mit denen Sie für Ihr Bassinstrument eine breite Palette an Klangfarben kreieren können.
- Ein neuartiges Konturfiltersystem namens "Shape". Damit aktivieren Sie eine EQ-Kurve, die speziell zur Verbesserung des Klangs von E-Bässen konzipiert wurde. Zudem können Sie mit dem Shape-Regler ein Filter kontinuierlich durch verschiedene Frequenzbereiche schwenken, um die Wirkung der Shape-Kurve auf die speziellen Klangeigenschaften Ihres Basses abzustimmen.
- Ein separater Kopfhörerausgang, der den Lautsprecherausgang automatisch stummschaltet und den HS1200 in einen hochwertigen Übungsverstärker verwandelt. Zudem kann man den HS1200 über seine vorderseitige Direct Out-Buchse problemlos an externe Beschallungs- oder Aufnahmemischpulte anschließen.
- Ein Feedback-Eingang verarbeitet ein breites Spektrum an Eingangspegeln (bis zu 15 Volt), damit Sie den HS1200 mit praktisch allen passiven und aktiven Bässen einsetzen können.
- Der abgestimmte Hartke 8-Ohm 12"- oder 8-Ohm 15"-Lautsprecher ist in einem speziell entwickelten "KickBack™" Gehäuse installiert. In "KickBack™" Position fungiert der HS1200 wie ein Bühnen-Bodenmonitor, der die Klarheit der Höhen und die Schallbündelung des Klangs verbessert.
- Seine robuste Konstruktion, sein Metallschutzgitter und sein Teppichbezug machen den HS1200 zudem im höchsten Maße tourtauglich.

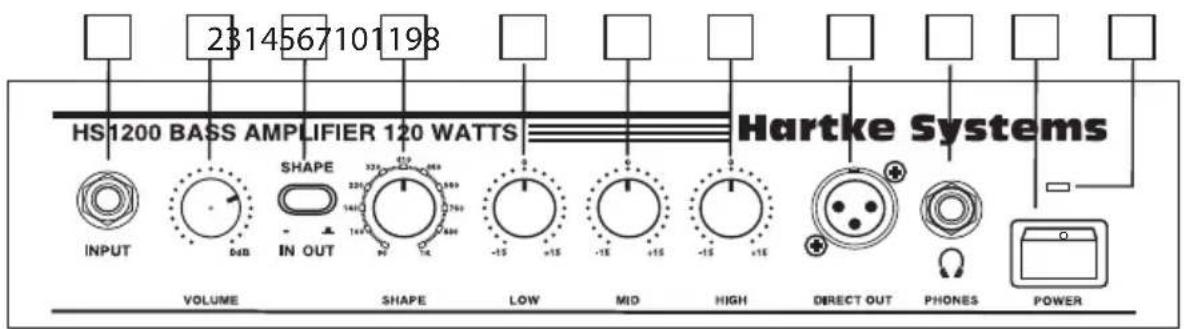

Geführter Rundgang - Vorderseite

1. Eingangsbuchse - Hier schließen Sie Ihren Bass an den HS1200 an. Diese asymmetrische 1/4" Standardbuchse ist als hochohmiger Eingang ausgelegt und speziell für die Verarbeitung eines breiten Spektrums von Bass Pickup-Signalen bis maximal 15 Volt konzipiert (wodurch sich praktisch alle Bässe – auch solche mit aktiver Schaltung – anschließen lassen).
2. Volume-Regler - Dies ist der Gesamtpegelregler. Den besten Geräuschspannungsabstand erhalten Sie, indem Sie Ihren Bass fast ganz oder ganz aufdrehen und mit dem Volume-Regler des HS1200 den gewünschten Pegel einstellen.
3. Shape-Schalter - Bei gedrücktem Schalter aktiviert der HS1200 eine spezielle EQ-Kurve, mit der sich der Klang Ihres Bassinstruments verbessern lässt. Bei gelöster Taste ist die Shape-Schaltung deaktiviert. Weitere Infos finden Sie im Abschnitt "Wirkung des Shape-Reglers" auf Seite 14.
4. Shape-Regler - Bei gedrücktem Shape-Schalter (siehe 3. oben) ist dieser Regler aktiviert. Mit ihm kann man ein 20 dB Filter auf einen gewählten Frequenzbereich anwenden und die Wirkung der Shape-Kurve so anpassen, dass sie den Klang Ihres Basses optimal ergänzt. Bei einer Rechtsdrehung des Shape-Reglers wird das Notch-Filter auf höhere Frequenzbereiche angewandt, bei einer Linksdrehung wird das Filter auf tiefere Frequenzbereiche angewandt. Bei völliger Rechtsdrehung wird das Filter auf den 1 kHz Frequenzbereich angewandt, bei völliger Linksdrehung wird das Filter auf den 80 Hz Frequenzbereich angewandt. Weitere Infos finden Sie im Abschnitt "Wirkung des Shape-Reglers" auf Seite 14.
5. Low EQ-Regler - Dieser Regler ermöglicht circa 15 dB Bedämpfung oder Verstärkung bei 100 Hz und einer Peak (Glocken) Kurve. In der 12 Uhr ("0") Stellung des Reglers wird keine Verstärkung oder Bedämpfung angewandt (also linearer Frequenzgang). Bei einer Rechtsdrehung ab "0" Position wird der Frequenzbereich verstärkt. Bei einer Linksdrehung ab "0" Position wird der Frequenzbereich bedämpft. Weitere Infos finden Sie im Abschnitt "Über den EQ" auf Seite 11.
6. Mid EQ-Regler - Dieser Regler ermöglicht circa 15 dB Bedämpfung oder Verstärkung bei 300 Hz und einer Peak (Glocken) Kurve. In der 12 Uhr ("0") Stellung des Reglers wird keine Verstärkung oder Bedämpfung angewandt (also linearer Frequenzgang). Bei einer Rechtsdrehung ab "0" Position wird der Frequenzbereich verstärkt. Bei einer Linksdrehung ab "0" Position wird der Frequenzbereich bedämpft. Weitere Infos finden Sie im Abschnitt "Über den EQ" auf Seite 11.

Geführter Rundgang - Vorderseite

1. High EQ-Regler - Dieser Shelving-Regler ermöglicht circa 15 dB Bedämpfung oder Verstärkung bei 5 kHz. In der 12 Uhr ("0") Stellung des Reglers wird keine Verstärkung oder Bedämpfung angewandt (also linearer Frequenzgang). Bei einer Rechtsdrehung ab "0" Position wird der Frequenzbereich verstärkt. Bei einer Linksdrehung ab "0" Position wird der Frequenzbereich bedämpft. Weitere Infos finden Sie im Abschnitt "Über den EQ" auf Seite 11.
2. Direct Out - Dieser standard XLR-Stecker ist als symmetrischer niederohmiger pre-EQ (und pre-Volume) Ausgang mit Mikrofonpegel ausgelegt. Über diesen Anschluss wird das HS1200 Signal normalerweise mit einer Direct Injection (DI) Box oder einem XLR-Mikrofoneingang verbunden, um es in ein externes Beschallungs- oder Aufnahmemischpult einzuspeisen. Bei der Ausgabe wird das Signal um etwa 6 dB im Vergleich zum Eingangspegel verstärkt.
3. Phones-Buchse - An diese standard 1/4" Stereobuchse kann man jeden Stereokopfhörer (600 Ohm oder weniger) anschließen. Wenn man einen Stecker in die Kopfhörerbuchse steckt, wird der Lautsprecherausgang stummgeschaltet und der HS1200 kann als Übungsverstärker genutzt werden. Der Pegel des zum Kopfhörer geleiteten Signals wird mit dem Volume-Regler eingestellt — an dem Punkt, an dem ein angeschlossener Lautsprecher übersteuern würde, übersteuert auch der Kopfhörer.
4. Power-Schalter - Damit schalten Sie den HS1200 ein oder aus.
5. Netzanzeige - Leuchtet, wenn der HS1200 eingeschaltet ist.

ACHTUNG: Da der HS1200 extrem hohe Kopfhörersignalpegel erzeugen kann, sollten Sie immer mit der Minimalstellung des Volume-Reglers beginnen und ihn dann langsam aufdrehen. Speziell klickende Geräusche sind ein Anzeichen für Verzerrungen und eine eventuelle Beschädigung des Kopfhörers (und/oder Ihres Gehörs!). Lassen Sie es nicht so weit kommen!

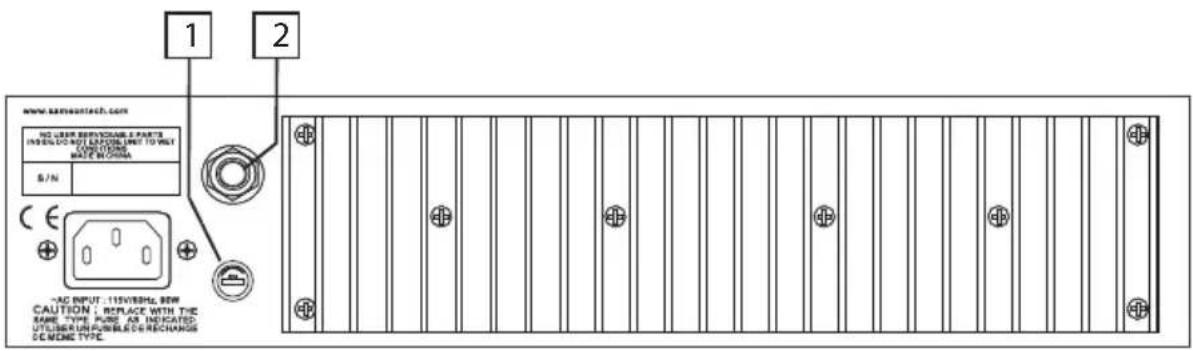

Geführter Rundgang - Rückseite

1. Sicherungshalterung - Für den Betrieb mit 115 Volt muss hier eine 3 Amp, 250 Volt Sicherung eingesetzt sein. Wir empfehlen Trägsicherungen.

2. Lautsprecherausgang - An diese asymmetrische 1/4" Standardbuchse ist normalerweise der interne Lautsprecher angeschlossen. Bei Bedarf können auch externe 8-Ohm Boxen als Ersatz verwendet werden – obwohl wir davon abraten.

ACHTUNG: Da der HS12000 Signale mit hohem Ausgangspegel und hohem Bassanteil erzeugt, sollte er ausschließlich mit dem internen Lautsprecher betrieben werden. Wenn Sie eine externe Box anschließen möchten, sollten Sie nur 8-Ohm Boxen mit geeignetem Nennwert verwenden, die speziell für Bassinstrumente konstruiert sind.

Kickback-Verstärker einrichten und einsetzen

Ihr Hartke Systems HS1200 KickBack™ Bassverstärker lässt sich problemlos in wenigen Minuten einrichten:

1. Entfernen Sie das Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten auf) und entscheiden Sie, wo der Verstärker aufgestellt werden soll. Um Überhitzungsprobleme zu vermeiden, darf die Rückseite nicht blockiert sein. Außerdem muss eine gute Belüftung um das gesamte Gerät herum gewährleistet sein. Der HS1200 kann ebenerdig oder in der "KickBack™" Position (um die Klarheit der Höhen und die Schallbündelung zu verbessern) betrieben werden (siehe Abb. unten).

1. Bei der Auslieferung des HS1200 ist der rückseitige Lautsprecherausgang (siehe 2. auf Seite 6) über ein Kabel mit dem Eingang des integrierten Lautsprechers verbunden. Prüfen Sie, ob das Kabel angeschlossen ist – falls nicht, schließen Sie es bitte an. Um eine externe Box zu betreiben verbinden Sie diese mit dem asymmetrischen 1/4" Lautsprecherausgang auf der Rückseite des HS1200. Man kann jede externe Bassbox mit geeignetem Nennwert und einer Impedanz von 8 Ohm verwenden, obwohl wir die Verwendung des speziell entwickelten internen Lautsprechers empfehlen. Man sollte nie einen Verstärker einschalten, der nicht an einen Lautsprecher angeschlossen ist.

2. Schließen Sie dann den 3-poligen AC-Netzstecker an eine geerdete AC-Netzsteckdose an. Schalten Sie den HS1200 aber noch nicht ein.

3. Schließen Sie Ihren Bass über ein standard Musikinstrumentenkabel an die vorderseitige Eingangsbuchse an. Drehen Sie auf dem vorderseitigen Bedienfeld des HS1200 den Volume-Regler auf Minimum (ganz nach links) und stellen Sie alle drei EQ-Regler auf Position "0" (12 Uhr) ein. Stellen Sie den Shape-Schalter auf OFF ein (gelöste Taste).

4. Drücken Sie den vorderseitigen Power-Schalter, um den HS1200 einzuschalten. Die LED über der Taste leuchtet.

Kickback-Verstärker einrichten und einsetzen

1. Stellen Sie den Ausgang Ihres Basses auf Maximum ein, spielen Sie Bass und drehen Sie den Volume-Regler des HS1200 langsam auf, bis der gewünschte Pegel erreicht ist. Wenn auch bei niedrigen Volume-Einstellungen des Verstärkers Verzerrungen auftreten, drehen Sie den Ausgang Ihres

Basses zurück (oder prüfen Sie das Kabel auf einen Defekt).

1. Drücken Sie die Shape-Taste und drehen Sie den Shape-Regler nach rechts und links, um die Wirkung der Shape-Kurve und des Filters auf den Klang Ihres Basses zu hören. Lassen Sie den Shape-Regler an der Stelle, an der er Ihr spezielles Instrument und Ihren speziellen Spielstil am besten ergänzt.

2. Stellen Sie die drei EQ-Regler nach Ihrem Geschmack ein. (Wenn Sie eine großartige Einstellung gefunden haben, die Ihr Instrument und Ihren Spielstil optimal ergänzt, sollten Sie sie für zukünftige Einsätze notieren).

3. Testen Sie den Kopfhörerausgang, indem Sie den Volume-Regler auf Minimum (ganz nach links) einstellen und dann einen standard Stereokopfhörer and die vorderseitige Phones-Buchse anschließen. Spielen Sie Bass und drehen Sie den Volume-Regler langsam auf — jetzt sollten die Klänge aus dem Kopfhörer und nicht aus dem angeschlossenen Lautsprecher kommen. Wir empfehlen für eine optimale Basswiedergabe Kopfhörer mit großen Muscheln (und großen Wandlern).

4. Wenn Sie den HS1200 mit einem live Beschallungs- oder Aufnahmemischpult verbinden müssen, schließen Sie die standard XLR-Buchse eines Signalkabels an den vorderseitigen Direct Out-Ausgang und das andere Kabelende an eine Direct Injection (DI) Box oder den XLR-Mikrofoneingang eines Mischers an. (Weitere Infos über den Einsatz des HS1200 Direct Out finden Sie unter 8. auf Seite 6.)

Sollten beim Einrichten oder Anwenden Ihres HS1200 Schwierigkeiten auftreten, können Sie den Samson Technical Support (1-800-372-6766) zwischen 9 und 17 Uhr (EST) anrufen.

Der Hartke Systems Transient Attack® HS1200 Bassverstärker gibt Ihnen mit der EQ-Bearbeitung eine enorme Kontrolle über die Gestaltung Ihres Bassklangs. Um die Funktionsweise des EQs zu verstehen, sollte man wissen, dass jeder natürlich auftretende Klang aus einem breiten Spektrum von Tonhöhen oder Frequenzen besteht, die auf einzigartige Weise kombiniert sind. Diese Mischung verleiht jedem Klang seine spezielle "Farbe". Mit den EQ-Reglern können Sie Klänge verändern, indem Sie bestimmte Frequenzbereiche verstärken oder bedämpfen — dies funktioniert wie die Bass- und Höhen-Regler Ihrer HiFi-Anlage, nur viel präziser. Der HS1200 bietet drei EQ-Bänder. Jeder der drei EQ-Drehregler (Bass, Mid und High) wirkt auf einen anderen Bereich des Frequenzspektrums (jeweils 100 Hz, 300 Hz und 5 kHz) und ermöglicht etwa 15 dB an Verstärkung und Bedämpfung.

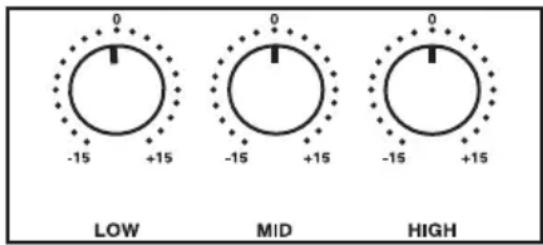

LOW

MID

HIGH

Wir haben diese Frequenzbereiche sorgfältig ausgewählt, da sie optimal auf Bassignale wirken. Der Low (100 Hz) Regler wirkt beispielsweise auf die tiefsten hörbaren Frequenzen (die meisten Menschen können Frequenzen unter 20 Hz nicht mehr hören), während der High (5 kHz) Regler auf den nasalen "Twang" der Bassaiten wirkt. In seiner mittleren einrastenden Position ("0") ist der EQ-Regler wirkungslos. Wenn man einen EQ-Regler aus der Mitte nach rechts dreht, wird der betreffende Frequenzbereich verstärkt, wenn man den Regler aus der Mitte nach links dreht, wird der Frequenzbereich bedämpft. Wenn Sie alle EQ-Regler um den gleichen Betrag aufdrehen, ist die Wirkung mit dem Aufdrehen des Volume-Reglers vergleichbar. Wenn Sie alle EQ-Regler entsprechend um den gleichen Betrag zurückdrehen, haben Sie damit praktisch nur den Volume-Regler zurückgedreht. Beide Ansätze machen keinen Sinn (schließlich steht dafür der Volume-Regler zur Verfügung!).

EQ einsetzen

In vielen Fällen sollten Sie bei der EQ-Bearbeitung zuerst überlegen, welche Frequenzbereiche bedämpft werden müssen, und danach erst überlegen, welche Bereiche verstärkt werden müssen. Beim Verstärken eines Frequenzbereichs wird auch das gesamte Signal verstärkt. Besonders bei einer zu hohen Tieffrequenz-Verstärkung via EQ können Überlastungsverzerrungen auftreten oder sogar die Lautsprecher beschädigt werden.

Welche EQ-Bearbeitung Sie auf Ihr Bassignal anwenden, hängt sehr stark von Ihrem speziellen Instrument, persönlichen Geschmack und Spielstil ab. Hier einige allgemeine Vorschläge:

- Für einen supertiefen Reggae- oder Motown-Sound heben Sie die tiefen Frequenzen etwas an und senken die hohen Frequenzen etwas ab (stellen Sie den Mid-Regler linear ein oder drehen Sie ihn etwas zurück).

LOW

MID

HIGH

- Um eine "muffige" Klangcharakteristik zu entfernen und das Instrument eher nach "HiFi" klingen zu lassen, bedämpfen Sie die Mitten und lassen die Low- und High-Regler linear eingestellt.

LOW

MID

HIGH

- Für einen drahtigen Sound mit Durchsetzungsvermögen heben Sie die Höhen und Mitten an (und beziehen den Bass mit neuen Roundwound Saiten!)

LOW

MID

HIGH

Immer wenn Sie eine richtig gute EQ-Einstellung für bestimmte Instrumente oder Songs gefunden haben, notieren Sie sie (solche Dinge vergisst man schnell!).

Und vergessen Sie beim Experimentieren mit den EQ-Reglern des HS1200 nicht, dass Ihr Bass auch über eigene EQ-Regler in Form von einer Klangregelung verfügt — die besonders bei Instrumenten mit aktiver Elektronik sehr effektiv sein kann. Testen Sie auch verschiedene EQ-Einstellungen mit gedrückter und gelöster Shape-Taste und mit unterschiedlichen Einstellungen des Shape-Reglers (der ein Filter anwendet). Weitere Infos finden Sie im Abschnitt "Wirkung des Shape-Reglers" auf der nächsten Seite.

Vergessen Sie nicht, dass auch die physische Position des HS1200 auf dessen Frequenzgang wirkt. In seiner normalen ebenerdigen Position (in der der Lautsprecher direkt nach vorne gerichtet ist) ist der Bassfrequenzgang eventuell dominanter, da die tiefen Frequenzen durch den Fußboden verstärkt werden. Wenn man den HS1200 andererseits in seiner "KickBack™" Position betreibt (bei der der HS1200 wie ein Bühnen-Bodenmonitor fungiert), sind die Höhen aufgrund der Bündelung der hohen Frequenzanteile deutlicher wahrnehmbar.

Wirkung des Shape-Reglers

Mit dem neuartigen Shape-Regler des HS1200 können Sie den Klang Ihres Bass-instruments mit einem Tastendruck verbessern. Bei gedrücktem vorderseitigem Shape-Schalter wird eine spezielle EQ-Kurve aktiviert, die den Klang der meisten elektrischen Bassinstrumente optimieren kann. Diese Kurve verstärkt bestimmte Frequenzbereiche geringfügig und bedämpft andere Frequenzbereiche ziemlich stark. Zudem wendet der vorderseitige Shape-Regler ein Filter auf einen ausgewählten Frequenzbereich innerhalb der Shape-Kurve an. Bei einer Rechtsdrehung des Shape-Reglers wird das Filter auf höhere Frequenzbereiche angewandt, bei einer Linksdrehung wird das Filter auf tiefere Frequenzbereiche angewandt. Bei völliger Rechtsdrehung wird das Filter auf den 1 kHz Frequenzbereich angewandt, bei völliger Linksdrehung wird das Filter auf den 80 Hz Frequenzbereich angewandt.

Auch bei aktivierter Shape-Funktion bleiben die vorderseitigen EQ-Regler in Betrieb. Wenn alle drei EQ-Regler auf "0" (linear) eingestellt sind, wird die voreingestellte Shape-Kurve weder verstärkt noch bedämpft. Wenn man allerdings einen EQ-Regler aus der 12-Uhr ("0") Position nach links oder rechts dreht, wirkt dessen Verstärkung oder Bedämpfung auf die voreingestellte Shape-Kurve. Auf diese Weise können Sie den Sound des HS1200 noch detaillierter an Ihr spezielles Bassinstrument und Ihren speziellen Spielstil anpassen.

Hinweis: Bei gelöster Shape-Taste wirken die EQ-Regler auf das "lineare" Signal Ihres Basses (ohne dass eine voreingestellte EQ-Kurve angewendet wird).

Introducción

1. Nennausgangsleistung 135 W 120 W

(@ 1 kHz, 8 Ohm)

1. Nenneingangspegel (@ 1 kHz) -30,1 dBu -30 dBu

2. Klirrfaktor 0,03% 1%

(@ 120 W mit 30 kHz Tiefpassfilter)

1. Geräuschspannungsabstand 85 dB 80 dB

(mit 30 kHz Tiefpassfilter)

1. Frequenzgang

(EQ linear, +0,5/-3 dB)

Pre-Ausgang 5 Hz - 60 kHz 20 Hz - 50 kHz

Lautsprecherausgang 3 5 Hz - 52 kHz 50 Hz - 50 kHz

1. Maximale Verstärkung

Eingang auf Pre-Ausgang 45,05 dB 44 dB ± 3 dB

Eingang auf Lautsprecherausgang 62,1 dB 62 dB ± 3 dB

1. Equalizer

Low

Mid

High

1. Shape-Effekt

(Shape-Regler, Min. bis Max.)

1. Rauschpegel

(@ Lautsprecherausgang bei 30 kHz Tiefpassfilter, EQ linear)

Lautstärkepegel Min.

Lautstärkepegel Max.

1. Kopfhörerpegel (600 Ohm)

2. Spannungsmessung im Leerlauf

3. DC-Offset-Spannung

(100 Hz) ±15 dB ±15 dB ±2 dB

(300 Hz) ±15 dB ±15 dB ±2 dB

(5 kHz) ±15 dB ±15 dB ±2 dB

22 - 23 dB > 20 dB

- 60 dBu -54 dBu

-44,5 dBu

493 mW 500 ±30 mW

4,4 mV / Max. 10 mV /0,47 Ohm 0,47

Ohm

12 mV 0 ± 50 mV
