303269 - Bohrmaschine Brandson - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Bohrschrauber
Marke	Brandson
Modell	303269
Stromversorgung	Akku 18 V DC (2 Ah) ; Netzteil 220-240 V AC
Akku	Lithium-Ionen 18 V, 2 Ah
Anzahl Gänge	2
Drehzahl	0-440 U/min (Gang 1) ; 0-1650 U/min (Gang 2)
Schlagfunktion	Ja (0-7920 bpm in Gang 1, 0-29700 bpm in Gang 2)
Drehmoment	40 Nm (einstellbar von 1 bis 20 Stufen)
Bohrfutter	Schnellspannbohrfutter, schlüssellos
Maximale Bohrleistung	Stahl: 10 mm, Stein: 13 mm, Holz: 25 mm
Abmessungen (H x B x T)	230 mm x 110 mm x 210 mm
Gewicht (mit Akku)	Ca. 1,5 kg
Schalldruckpegel	82 dB(A)
Schallleistungspegel	93 dB(A)
Gesamtvibration	9,89 m/s² (K=1,5 m/s²)
Lieferumfang	Bohrmaschine, Akku, Ladegerät, Bit-Halter, Gürtelclip, Transportkoffer
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine chemischen oder aggressiven Reinigungsmittel verwenden
Sicherheit	Schutzbremse, Rechts-/Linkslauf, Not-Aus, Akkuverriegelung
Ersatzteile und Reparierbarkeit	Reparatur ausschließlich durch qualifiziertes Fachpersonal; Verwendung identischer Ersatzteile
Allgemeine Informationen	CE-Kennzeichnung, Einhaltung der Richtlinie 2006/42/EG, WEEE-Reg.-Nr.: DE 67896761

Häufig gestellte Fragen - 303269 Brandson

Wie wechsle ich den Bohrer?

Öffnen Sie das Schnellspannbohrfutter durch Drehen des Rings gegen den Uhrzeigersinn. Setzen Sie den gewünschten Bohrer oder Einsatz ein und ziehen Sie ihn fest, indem Sie im Uhrzeigersinn drehen. Stellen Sie sicher, dass das Werkzeug zentriert ist, bevor Sie mit dem Bohren beginnen.

Wie lade ich den Akku?

Setzen Sie den Akku in das mitgelieferte Ladegerät ein. Schließen Sie das Ladegerät an eine 220-240 V Steckdose an. Die rote LED zeigt den Ladevorgang an, die grüne LED signalisiert, dass der Akku vollständig geladen ist. Lassen Sie den Akku nicht länger als 24 Stunden laden.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring hinter dem Bohrfutter. Die Stufen 1 bis 20 geben die Schraubkraft an: 1 für kleine Schrauben, 20 für größere. Wählen Sie zum Bohren das Bohrsymbol (Bohrer) aus, um die Drehmomentbegrenzung zu deaktivieren.

Wie verwende ich die Schlagfunktion?

Drehen Sie den Drehmomenteinstellring auf das Hammersymbol (Schlag). Diese Funktion eignet sich ideal zum Bohren in Stein, Beton oder Ziegel. Üben Sie mäßigen Druck aus und lassen Sie das Werkzeug arbeiten.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter über dem Auslöser. Schieben Sie den Schieber nach links für Rechtslauf (Schrauben), nach rechts für Linkslauf (Lösen). Ändern Sie die Richtung nicht, während das Werkzeug noch läuft.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob das Ladegerät richtig angeschlossen und der Akku richtig eingesetzt ist. Wenn die LED aus bleibt, können das Ladegerät oder der Akku defekt sein. Verwenden Sie niemals einen beschädigten Akku. Ersetzen Sie ihn durch einen identischen Akku.

Wie reinige ich die Bohrmaschine?

Entfernen Sie vor der Reinigung den Akku und stellen Sie sicher, dass das Werkzeug ausgeschaltet ist. Wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Alkohol, Lösungsmittel oder scheuernde Reinigungsmittel. Tauchen Sie das Werkzeug nicht in Wasser.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie eine Schutzbrille und persönliche Schutzausrüstung. Tragen Sie keine lockere Kleidung oder Schmuck. Halten Sie das Werkzeug an den isolierten Griffen. Vermeiden Sie Kontakt mit brennbaren Flüssigkeiten. Halten Sie Kinder fern.

Wie entferne ich den Akku von der Bohrmaschine?

Drücken Sie die Akku-Entriegelungstaste an der Rückseite oder Seite und schieben Sie den Akku nach unten, um ihn zu entfernen. Wenden Sie niemals Gewalt an. Setzen Sie den Akku ein, indem Sie ihn hineinschieben, bis er mit einem Klicken einrastet.

Was sind die maximalen Bohrdurchmesser?

Die empfohlenen maximalen Bohrdurchmesser sind: 10 mm in Stahl, 13 mm in Stein und 25 mm in Holz. Überschreiten Sie diese Grenzen nicht, um Schäden am Werkzeug oder Unfälle zu vermeiden.

BEDIENUNGSANLEITUNG 303269 Brandson

WICHTIGE SICHERHEITSHINWEISE FÜR DIESES GERÄT

Lesen Sie alle Sicherheitshinweise und Anweisungen aufmerksam durch! Ein Nichteinhalten der Sicherheits-hinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder zu schweren Verletzungen führen.

Bewahren Sie die Sicherheitshinweise und die Anleitung für die Zukunft auf. Der in den nachfolgenden Sicherheits-hinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf Elektrowerkzeuge mit Netzkabel und auf akkube-triebene Elektrowerkzeuge ohne Netzkabel.

Arbeitsbereichssicherheit

- Halten Sie den Arbeitsbereich ordentlich und gut beleuchtet. Schmutzige oder unbeleuchtete Arbeitsbereiche führen zu Unfällen.

- Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie z.B. brennbare Flüssigkeiten, Gase oder Ähnliches. Elektrowerkzeuge können Funken erzeugen, die die brennbaren Materialien entzünden können!

- Halten Sie umstehende Personen sowie Kinder während der Benutzung des Elektrowerkzeugs fern. Es könnte die Kontrolle über das Gerät verloren werden, sollten Sie abgelenkt werden.

Elektrische Sicherheit

- Der Anschlussstecker des Elektrowerkzeugs muss in eine ordnungsgemäß angeschlossene Steckdose passen. Der Stecker darf nicht verändert oder angepasst werden. Verwenden Sie in keinem Fall Adapterstecker mit geer-deten Elektrowerkzeugen. Vorschriftsgemäße Stecker und Steckdosen reduzieren das Risiko eines Stromschlags.

- Vermeiden Sie jeglichen Körperkontakt mit geerdeten Oberflächen, wie zum Beispiel von Heizungen, Kühlschränken oder Rohren. Es besteht ein Risiko durch einen elektrischen Schlag.

- Halten Sie Elektrowerkzeuge von Nässe und Regen fern. Sollte Wasser in ein Elektrowerkzeug eindringen, erhöht dies die Gefahr eines elektrischen Schlages!

- Zweckentfremden Sie das Kabel auf keinen Fall! Tragen Sie das Elektrogerät niemals am Kabel, hängen Sie es nicht am Kabel auf oder ziehen Sie niemals am Kabel, um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Öl, Hitze, scharfen Kanten oder z.B. vor beweglichen Teilen fern! Ein beschädigtes oder verhed-dertes Kabel erhöht das Risiko eines elektrischen Schlages!

- Sollten Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie in jedem Fall ein für die Außenbereichs-nutzung geeignetes Verlängerungskabel. Die Verwen-dung eines für den Außenbereich geeigneten Kabels ver-ringert die Gefahr eines elektrischen Schlags.

Persönliche Sicherheit

- Stellen Sie sicher, dass Sie stets aufmerksam sind. Achten Sie darauf, was Sie tun und gehen Sie mit der nötigen Vernunft an die Arbeit. Benutzen Sie kein Elektrowerkzeug, wenn Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen oder müde sind! Unacht-samkeit beim Gebrauch von Elektrowerkzeugen kann zu schweren Verletzungen führen.

- Tragen Sie während der Verwendung des Elektrowerkzeugs stets eine persönliche Schutzausrüstung und eine Schutzbrille. Das Tragen von entsprechender Schutzkleidung, wie z.B. Gehörschutz, Schutzbrille, Sicherheitsschuhe und Schutzhelm kann, je nach Art und Einsatz eines Elektrowerkzeuges, das Risiko von Verletzungen verringern.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme des Elektrowerkzeugs. Vergewissern Sie sich immer, ob das Gerät abgeschaltet ist, bevor Sie es an den Akku oder die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Entfernen Sie jegliche Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder ein Gegenstand, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Halten Sie bei der Verwendung von Elektrowerkzeugen immer eine normale Körperhaltung und sorgen Sie jederzeit für einen sicheren Stand und halten Sie das Gleichgewicht. Sie können das Elektrowerkzeug in unerwarteten Situationen deutlich besser kontrollieren.
• Tragen Sie während der Verwendung eines Elektrowerkzeuges immer eine geeignete Kleidung. Tragen Sie in keinem Fall weite Kleidung oder Schmuck. Halten Sie Ihre Haare, Kleidung sowie Handschuhe stets von bewegenden Teilen fern. Diese Art von Kleidungsstücken oder Haare können von sich bewegenden Teilen erfasst werden!
• Sollten Anschlussvorrichtungen für Staubabsaug- und Staubaufsammelgeräte vorhanden sein, sollten diese fachgerecht montiert und verwendet werden. Die Benutzung von Staubvorrichtungen kann Gefahren, die durch Staub verursacht werden, reduzieren.

Gebrauch und Behandlung von Elektrowerk- zeugen

• Überlasten Sie das Elektrowerkzeug in keinem Fall. Verwenden Sie für Ihre Arbeit immer das entsprechend korrekte Elektrowerkzeug. Arbeiten mit einem falschen Elektrowerkzeug schränkt die Sicherheit erheblich ein.

• Benutzen Sie in keinem Fall ein Elektrowerkzeug, bei welcher der Schalter defekt ist. Ein Gerät, welches sich nicht mehr ein- oder ausschalten lässt, muss unbedingt repariert werden und darf nicht mehr benutzt werden.

• Bevor Sie Einstellungen, oder Zubehör am Elektrowerkzeug wechseln möchten, oder das Gerät lagern wollen, müssen Sie es von der Stromquelle und/oder dem Akku trennen. Diese Maßnahmen reduzieren die Gefahr eines versehentlichen Wiedereinschaltens des Gerätes.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie nicht zu, dass Personen, die nicht mit den Anweisungen des Gerätes vertraut sind, dieses benutzen. Elektrowerkzeuge sind gefährlich in Händen von unerfahrenen Benutzern.
• Pflegen Sie Ihre Elektrowerkzeuge. Überprüfen Sie Ihre Geräte auf Fehlausrichtung, Beschädigung und anderen Zustände, die die Inbetriebnahme beeinträchtigen kann. Lassen Sie im Falle einer Beschädigung, das Elektrowerkzeug von einem Fachmann reparieren, bevor Sie es wieder verwenden.
• Halten Sie Schneidwerkzeuge sauber und scharf. Gut gepflegte Werkzeuge mit scharfen Klingen sind weniger anfällig und lassen sich besser handhaben.
• Verwenden Sie das Elektrowerkzeug, das Zubehör sowie die Werkzeugeinsätze gemäß diesen Anweisungen. Berücksichtigen Sie dabei die Bedingungen und die auszuführende Arbeit.

Gebrauch und Behandlung von Akkuwerkzeugen

- Laden Sie den Akku ausschließlich mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei der Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

- Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschriebenen Akkus. Bei der Verwendung von anderen Akkus besteht Brand- und Verletzungsgefahr!

- Bewahren Sie den Akku bei Nichtgebrauch in keinem Fall zusammen mit anderen metallischen Gegenständen, wie z.B. Büroklammern, Münzen und Schrauben auf. Die Akkukontakte können unter Umständen kurzgeschlossen werden und einen Brand verursachen.

- Bei Missbrauch ist es möglich, dass Flüssigkeit aus dem Akku austritt. Vermeiden Sie jeglichen Kontakt mit der Flüssigkeit. Spülen Sie bei versehentlichem Kontakt die betroffenen Stellen umgehend mit Wasser ab. Falls die Flüssigkeit in ein Auge gelangen sollte, begeben Sie sich zusätzlich in ärztliche Behandlung. Die vom Akku austretende Flüssigkeit kann Verätzungen und Hautreizungen auslösen.

Wartung

• Lassen Sie das Gerät von einem qualifizierten Techniker warten und verwenden Sie ausschließlich identische Ersatzteile.
• Halten Sie Griffe frei von Öl, Fett und anderen Flüssigkeiten, um einen festen Halt zu gewährleisten.

Sicherheitswarnungen für Akkuschrauber

• Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Grifflächen fest. Es besteht die Gefahr eines elektrischen Schlags, wenn Sie mit Strom führenden Gegenständen arbeiten.
• Sollten Sie an hochgelegenen Arbeitsplätzen arbeiten, stellen Sie sicher, dass sich keine Personen darunter aufhalten. Sorgen Sie für einen sicheren Stand und halten Sie das Gleichgewicht, sobald Sie mit einem Elektrowerkzeug arbeiten.

- Halten Sie das Gerät gut und sicher fest.

- Achten Sie darauf, dass das zu bearbeitende Material unmittelbar nach der Arbeit sehr heiß sein kann. Berühren Sie es nicht direkt nach ihrer Arbeit!

- Halten Sie Hände, Haare und andere Körperteile sowie Gegenstände von rotierenden Teilen fern.

Stellen Sie sicher, dass Sie diese Sicherheitshinweise sorgfältig aufbewahren!

Achtung!: Halten Sie diese Sicherheitsregeln zu jeder Zeit ein! Lassen Sie sich nicht von einer Vertrautheit mit dem entsprechenden Produkt abhalten! Missachtung und Missbrauch der Sicherheitsregeln in dieser Anleitung können schwere Verletzungen verursachen!

Wichtige Sicherheitsvorschriften für Akkus

- Beachten Sie vor der Benutzung des Akkus alle Sicherheitsanweisungen und Warnhinweise dieser Anleitung sowie die Warnhinweise bezüglich Akku, Ladegerät und Elektrowerkzeug.

- Bauen Sie den Akku nicht auseinander!

- Sollte die Betriebszeit des Akkus deutlich kürzer geworden sein als üblich, stellen Sie sofort den Betrieb des Gerätes ein. Es besteht die Gefahr von einer Überhitzung oder Explosion.

• Falls Akkuflüssigkeit in die Augen gelangt, muss diese unverzüglich ausgewaschen werden! Begeben Sie sich direkt in ärztliche Behandlung! Es besteht die Gefahr, die Sehkraft zu verlieren.
• Schließen Sie den Akku nicht kurz. Kontakte dürfen nicht mit leitfähigen Materialien berührt werden. Lagern Sie das Gerät nicht mit leitfähigen Materialien.
• Lassen Sie keine Flüssigkeit mit dem Akku in Berührung kommen. Ein Kurzschluss verursacht einen sehr starken Stromfluss und kann zu Überhitzungen oder Verbrennungen führen.
• Lagern Sie das Elektrowerkzeug oder den Akku nicht an Orten, die die Temperatur von 50°C überschreiten!
• Probieren Sie in keinem Fall den Akku zu verbrennen, selbst nicht wenn dieser beschädigt sein sollte. Der Akku kann im Feuer explodieren!
• Achten Sie darauf, dass der Akku niemals fallen gelassen oder jeglichen Stößen ausgesetzt wird. Verwenden Sie keinen Akku, der fallengelassen oder erschüttert wurde.

Hinweise zur Akku-Nutzdauer

- Laden Sie den Akku erst auf, wenn dieser vollkommen leer ist. Schalten Sie das Elektrowerkzeug immer aus, wenn Sie ein Nachlassen der Leistung feststellen. Laden Sie den Akku im Anschluss auf.

• Eine Überladung von Akkus führt zu einer verkürzten Nutzungsdauer. Unterlassen Sie das Laden eines voll aufgelandenen Akkus.
• Lassen Sie den Akku stets abkühlen, bevor Sie diesen aufladen. Laden Sie den Akku bei einer Raumtemperatur zwischen 10°C und 40°C.

Stellen Sie sicher, dass Sie diese Sicherheitshinweise sorgfältig aufbewahren!

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Akku-Bohrschrauber
• Akku
• Bit-Verlängerung
• Ladestation
• Transportkoffer
• Gürtelhaken

2. Technische Daten

Spannungsversorgung	18V DC 2Ah Akku220-240V AC (Ladegerät)
Abmessungen HxBxT 2	30mm x 110mm x 210mm
Anzahl der Gänge 20 +	1 + 1
Drehzahl (in rpm)	0-440 (Stufe 1), 0-7920bpm (beats per minute)0-1650 (Stufe 2), 0-29700bpm
Schalldruckpegel (Lpa) 82	dB(A)
Schallleistungspegel (Lwa) 93	dB(A)
Schwingungsgesamtwert	9,89 m/s2, K= 1,5m/s2
Drehmoment 40nm
Getriebetyp Planetengetriebe
Bohrerdurchmesser	max. 10mm (Stahl)max. 13mm (Stein)max. 25mm (Holz)
Features	Schnellspann-BohrfutterAkkustandsanzeigeRichtungswechsel-Taste2 verschiedene Geschwindigkeitsstufen

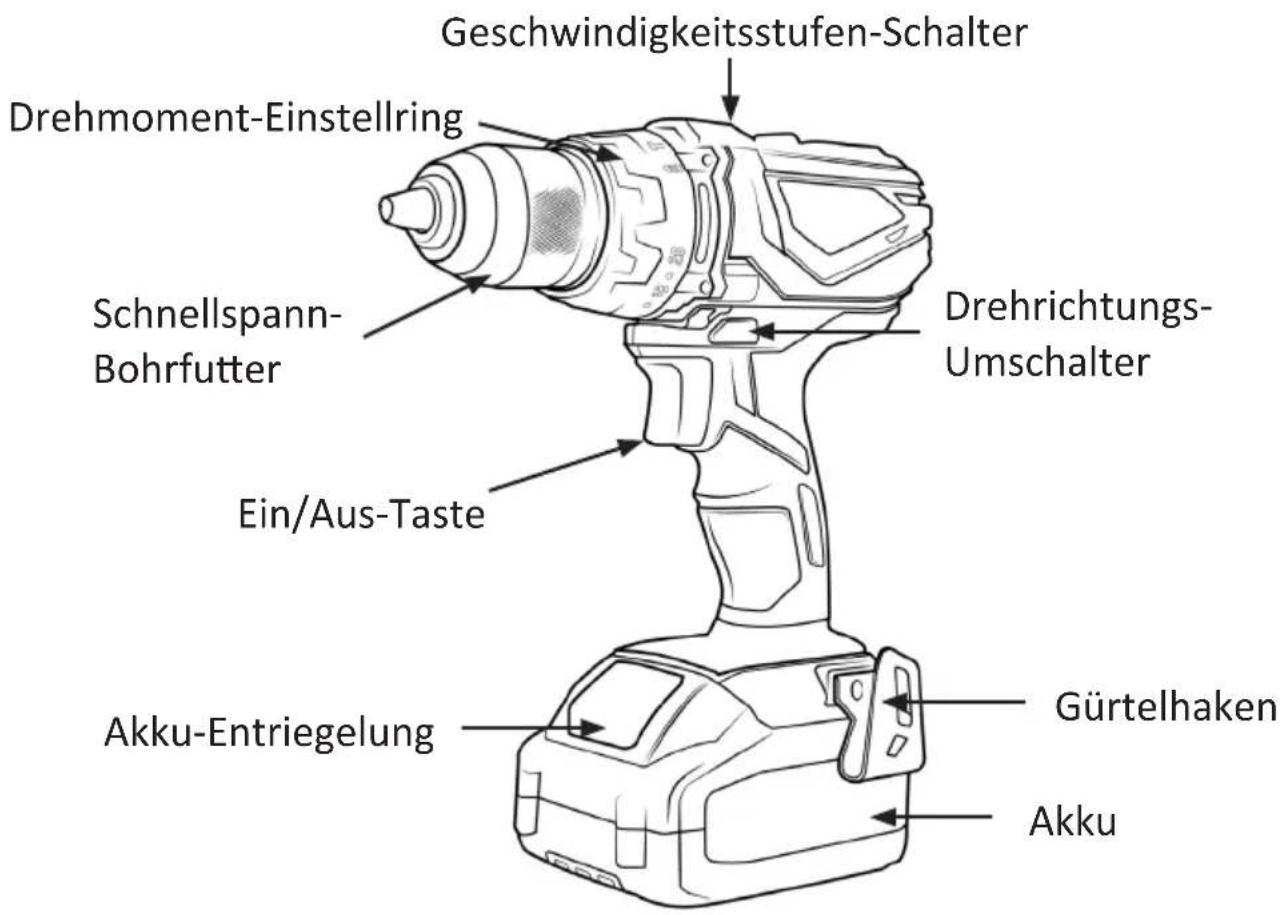

3. Produkt-Details

Geschwindigkeitsstufen-Schalter Drehmoment-Einstellring Schnellspann- Bohrfutter Ein/Aus-Taste Drehrichtungs- Umschalter Akku-Entriegelung Gürtelhaken Akku

4. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Laden Sie den Akku mit dem mitgelieferten Ladegerät vollständig auf. Setzen Sie den gewünschten Schraub- oder Bohreinsatz in das Schnellspann-Bohrfutter ein und befestigen Sie es.

Setzen Sie im Anschluss den aufgeladenen Akku an der Unterseite des Gerätes ein und stellen Sie sicher, dass dieser vollständig einrastet.

Halten Sie bei der Benutzung des Gerätes eine Hand am Griff und die andere Hand an der Unterseite des Akkus fest, um die Drehwirkung besser in den Griff zu bekommen. Stellen Sie mit dem Drehring den gewünschten Drehmoment für Ihre Arbeit ein. Bestimmen Sie abschließend die gewünschte Drehrichtung. Das Gerät ist nun betriebsbereit.

Hinweis: Wenn die Drehzahl sehr stark abfällt, verringern Sie in jedem Fall die Last oder halten Sie das Gerät an, um eine Beschädigung zu vermeiden.

5. Benutzung - Bohrbetrieb

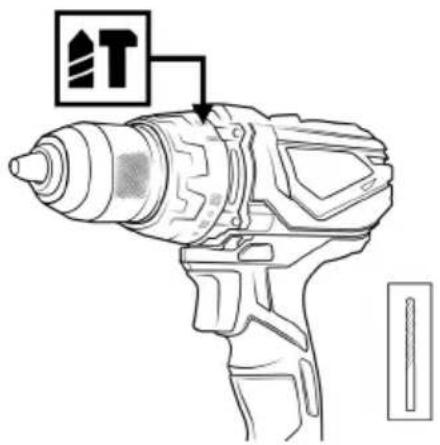

Drehen Sie den Einstellring für das Drehmoment auf das Bohrsymbol. Alternativ können Sie auch das Hammer-Symbol auswählen, wenn Sie die Schlag-Funktion ebenfalls nutzen möchten.

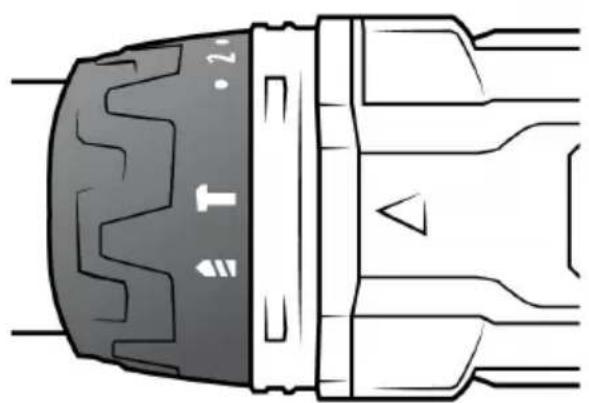

5.1. Benutzung – Schlagbohrfunktion

Das Hammer-Symbol aktiviert die Schlagbohrfunktion. Das Gerät ist zusätzlich beispielsweise für Bohrungen in Betondecken oder Betonwänden geeignet.

Holzbohrungen durchführen

Verwenden Sie einen Holzbohrer mit Zentrierspitze, um die besten Ergebnisse beim Bohren von Holz zu erzielen. Die Spitze erleichtert die Arbeit ungemein, da der Bohrer in das Material hineingezogen wird.

Metallbohrungen durchführen

Es wird empfohlen, die gewünschte Bohrstelle mit einem Körner vorher einmal anzukörnen, um den Bohreinsatz leichter gerade in das Material zu bohren.

Hinweis: Verwenden Sie eine Flüssigkeit zum Kühlen des Bohrers beim Bohren von Metall.

ACHTUNG!

• Üben Sie in keinem Fall übermäßigen Druck während des Bohrens aus. Dies könnte zu einer Beschädigung des Bohreinsatzes führen!
• Halten Sie den Akkuschrauber immer gut fest! Achten Sie darauf, dass beim Durchbohren der Materialien der Bohrer ruckartig austreten kann!
• Sollte der Bohrer feststecken und Sie möchten diesen rückwärts wieder herausdrehen, achten Sie darauf, dass das zu bohrende Werkstück gut festgespannt ist und/oder halten Sie es gut fest!
• Verwenden Sie bei kleinen Werkstücken immer einen Schraubstock, um diese festzuklemmen!
• Wenn das Gerät nach zu langem dauerhaften Einsatz zu warm wird, lassen Sie es ca. 15 Minuten lang abkühlen!

• Achten Sie darauf, dass Sie für die jeweiligen Materialien den maximalen Bohrerdurchmesser nicht überschreiten! (Siehe Seite 13, Technische Daten)

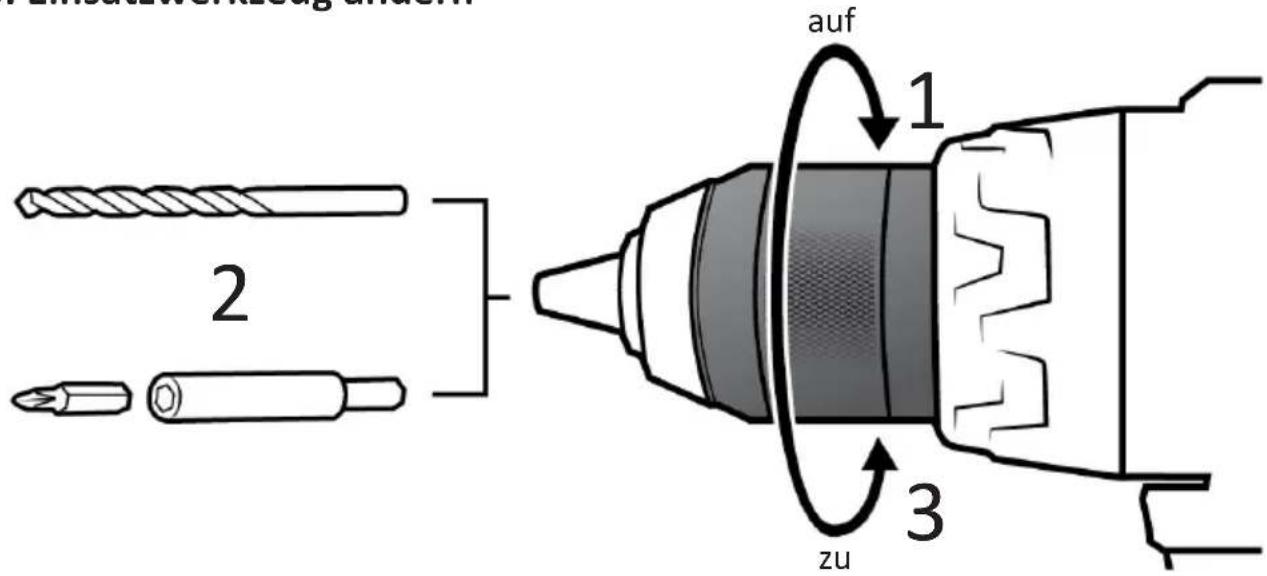

• Einsatzwerkzeug ändern


2 auf 1 zu 3

Öffnen Sie das Bohrfutter, indem Sie es aufdrehen (1). Legen Sie den gewünschten Schraub- oder Bohreinsatz (2) ein und drehen Sie das Futter wieder fest (3).

1. Drehrichtung umschalten


Mit dem Drehrichtungs-Umsteller können Sie die entsprechende Drehrichtung des Akku-Schraubers wie gewünscht umstellen.

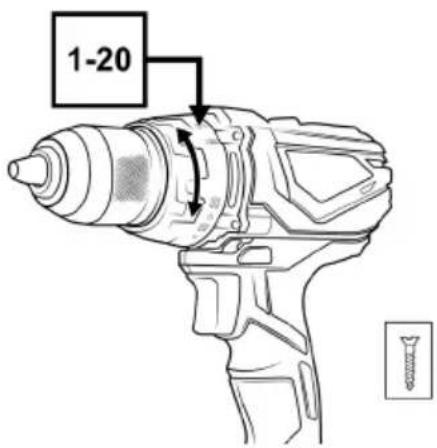

7. Drehmoment einstellen

1-20

Wählen Sie den gewünschten Drehmoment aus und stellen Sie diesen an dem „Drehmoment-Einstellring“ ein. Hierbei bildet „1“ den gerings- ten und „20“ den höchsten Widerstand. Wenn Sie bohren möchten, wählen Sie das Bohrer-Symbol aus, hierbei gibt es keine Begrenzung des Drehmoments. Das Hammer-Symbol aktiviert die Schlag-Funktion.

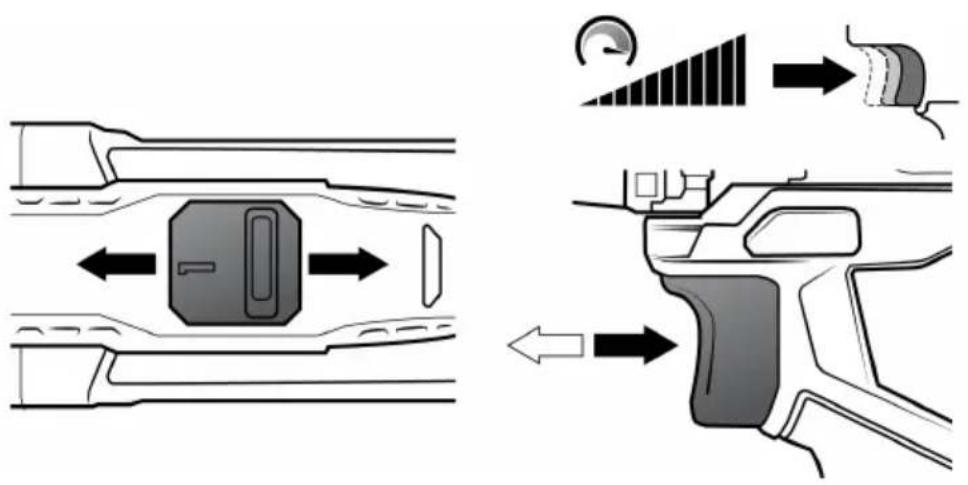

8. Geschwindigkeit auswählen

Wählen Sie die gewünschte Geschwindigkeit mit dem „Geschwindigkeitsstufen-Schalter“ aus.

Achtung! Verwenden Sie diesen auf keinen Fall in Betrieb!

Drehzahl

0-440 rpm (Stufe 1), 0-7920bpm (beats per minute)0-1650 rpm(Stufe 2), 0-29700bpm (beats per minute)

Zusätzlich können Sie mit der „Ein/Aus-Taste“ die Drehgeschwindigkeit entsprechend der Druckstärke regulieren.

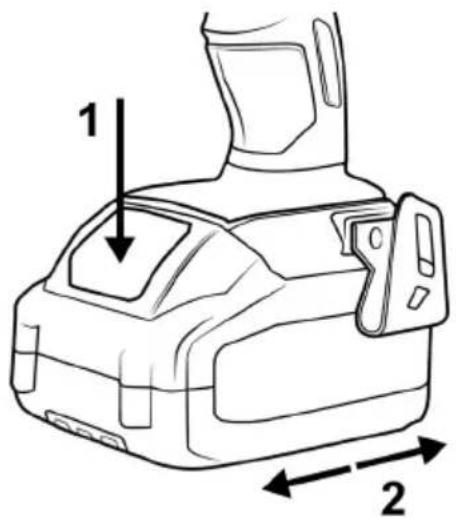

9. Akku wechseln

1 2

Entriegeln Sie den Akku indem Sie den „Akku- Entriegelung“-Knopf drücken (1) und schieben Sie den Akku im Anschluss vom Gerät ab (2). Um einen neuen Akku einzusetzen, schieben Sie den Akku wieder auf den Akkuschrauber auf (2), bis dieser einrastet.

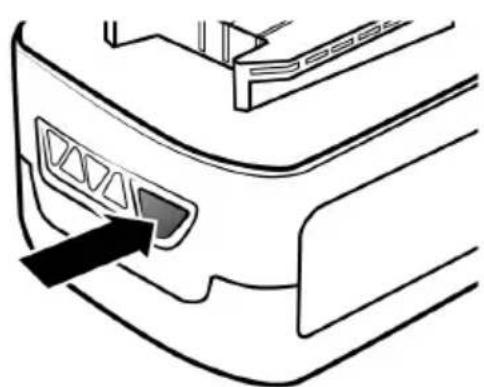

10. Akku aufladen

Laden Sie den Akku mit der mitgelieferten Ladestation auf. An der La- destation befindet sich eine Status-LED. Solange die LED rot aufleuchtet ist der Ladevorgang im Gange. Wenn die LED zu grün wechselt, ist der Akku vollständig aufgeladen und kann wieder verwendet werden.

Am Akku selbst befindet sich ebenfalls eine Ladestandsanzeige. Drücken Sie dafür die Taste, welche auf dem folgenden Bild gezeigt wird.

Die nachfolgende Tabelle zeigt die Ladestandsanzeige und ihre Bedeutung

Ladestandsanzeige Ungefährer Ladestand
	0-10%
	10-25%
	25-50%
	50-75%
	75-100%

11. Reinigung und Pflege

Vergewissern Sie sich vor der Reinigung und Pflege, dass das Gerät ausgeschaltet und der Akku entnommen ist. Verwenden Sie zur Reinigung auf keinen Fall Alkohol, Verdünnungsmittel oder sonstige chemische und aggressive Reinigungsmittel. Verwenden Sie ausschließlich trockenes weiches Tuch und wischen Sie über das Gerät. Tauchen Sie das Gerät nicht in Wasser und stellen Sie sicher, dass keine Flüssigkeiten in das Gerät gelangen!

ACHTUNG!

12. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht. Bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

13. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

14. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Vereinfachte EG-Konformitätserklärung

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303269/20180428CZ009 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2006/42/EC befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de

Einschlägige Richtlinien / relevant directives:

Zur Sicherstellung der Konformität wurden folgende Normen/Spezifikationen in der zum Zeitpunkt der Ausstellung gültigen Fassung herangezogen:
