Inhaltsverzeichnis

1. Sicherheitshinweise 7
2. Gerätebeschreibung und Lieferumfang 11
3. Bestimmungsgemäß Verwendung 11
4. Technische Daten 12
5. Hinweise zur Aufstellung 13
6. Betrieb 13
7. Austausch der Netzanschlussleitung 16
8. Reinigung, Wartung und Ersatzteilbestellung 16
9. Entsorgung und Wiederverwertung 18
10. Lagerung 18
11. Transport 18
12. Fehlersuchplan 19
13. Garantie 21

5

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.

Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Warning vor elektrischer Spannung.

Vorsicht!WarnungvorheiBenTeilen.

Vorsicht! Den Hahn/Druckregler nicht öffnen, bevor der Luftschlauch angeschlossen ist.

Vorsicht! Die Einheit ist ferngesteuert undarf ohne Warnung anlaufen.

Gefahr:

Beim Benutzten von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden,um Verletzungen und Schädenzu verhindern. Lesen Sie diese Originalbetriebsanleitung/Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie diese gut auf,damit Ihnen die Informationen jederzeit zur Verflugung stehen.Falls Sie das Gerät an andere Personen übergeben sollenn,händigen Sie diese Originalbetriebsanleitung/Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.

These Betriebsanleitung kann auch als PDF-Datei von unserer Internetseite www.isc-gmbh.info heruntergeladen werden.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Gefahr!

Beim Gebrauch theses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten.

Dieses Gerät kann von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Dieses Gerät darf nicht von Kindern benutzt werden. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden.

1.Halten Sie ihren Arbeitsbereich in Ordnung

• Unordnung im Arbeitsbereich ergibt Unfallgefahr.

2. Berücksichtigten Sie Umgebungseinflüsse

• Setzen Sie den Kompressor nicht dem Regen aus. Benutzen Sie den Kompres

DE

sor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor elektrischem Schlag

• Vermeiden Sie Körperberührung mit geerdten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.

4. Halten Sie Kinder fern!

• Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von ihrer Arbeitsbereich fern.

5. Bewahren Sie ihren Kompressor sicher auf

• Der unbenutzte Kompressor sollte in einem trockenen, verschlossenen Raum und für Kinder nicht erreichen aufbewahrt werden.

6. Überlasten Sie ihren Kompressor nicht

• Sie arbeiten better und)sicherer im angegebenen Leistungsbereich.

7. Tragen Sie geeignete Arbeitskreidung

Tragen Sie keine weite Kleidung oder Schmuck. Sie konnen von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und

rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

8. Zweckentfremden Sie nicht das Kabel oder den Schlauch!

Ziehen Sie den Kompressor nicht am Kabel oder Schlauch, und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie Kabel und Schlauch vor Hitze, Öl und scharfen Kanten.

9. Pflagen Sie ihren Kompressor mit Sorgfalt

• Halten Sie ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und setzen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.

10. Ziehen Sie den Netzstecker

• Bei Nichtgebrauch, vor der Wartung und beim Wechsel von Werkzeugen.

11. Vermeiden Sie unbeabsichtigten Anlauf

Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

12. Verländerungskabel im Freien

• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn-zechnete Verlangerungskabel.

13. Seien Sie stets aufmerksam

• Beobachten Sie ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.

14. Kontrollieren Sie ihren Kompressor auf Beschädigungen

Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Betriebsanleitung angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein und ausschaltenlässt.

15. Achtung!

Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

16. Reparaturen nur vom Elektrofachmann

• Reparaturen dürfen nur von einer Elektrofachkraft ausgeführrt werden, andernfalls können Unfälle für den Betreiber entstehen.

17. Gerausch

• Bei Verwendung des Kompressors Gehorschutzlagen.

18. Austausch der Anschlussleitung

• Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.

• Legen Sie den Kompressor während des Betriebes auf die Gummifüsse an der Kompressor-Rückwand.

20. Aufstellort

• Stellen Sie den Kompressor nur auf einer ebenen Fläche auf.

DE

Sicherheitshinweise zum Arbeitsen mit Druckluft und Ausblaspirolen

• Verdichter und Leitungen erreichen im Betrieb hohe Temperatoren. Berührungen führen zu Verbrennungen.
  Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können.
• Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.
• Bei Arbeiten mit der Ausblaspistole Schutzbrille und Atemschutz tragen. Durch Fremdkörper, wegbelasene Teile und aufgewirbten Staub können leicht Verletzungen und Gesundheitsschäden durch Einatmen verursacht werden. Staubaufwirbelnde Arbeiten sollenn drauen durchgeführt werden.

• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen.

• Warning: Alle Schlauche und Armatauren von straßenfahrbaren Kompressoren müssen für die Benutzung auf Baustellen beim zulässigen Höchstdruck geeignet sein.

• Es ist empfohlen, dass Zuführschläuche bei Drücken über 7 bar mit einem Sicherheitskabel, z.B. einem Drahtseil ausgestattet werden sollenn.
• Vermeiden Sie starke Belastungen auf das Leitungssystem, indem Sie flexible Schlauchanschlüsse verwenden um Knickstellen zu vermeiden.

Gefahr!

Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA versorgt werden (nach VDE 0100 Teil 702 und 738).

Falls Sie nicht sichere sind, ob in der Installation ein RCD vorhanden ist, empfehlen wir einen PRCD-S Zwischenschalter zu verwenden (Fragen Sie ihren Elektrofachmann).

Bewahren Sie die Sicherheitshinweise gut auf.

10

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

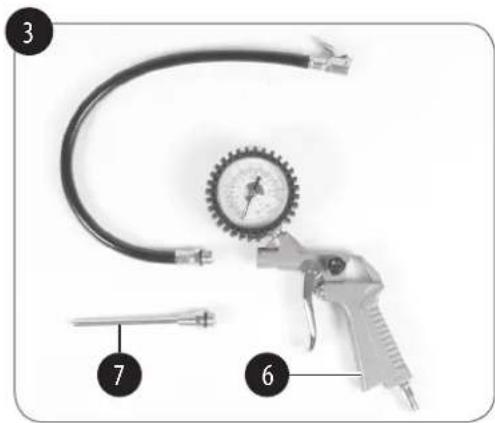

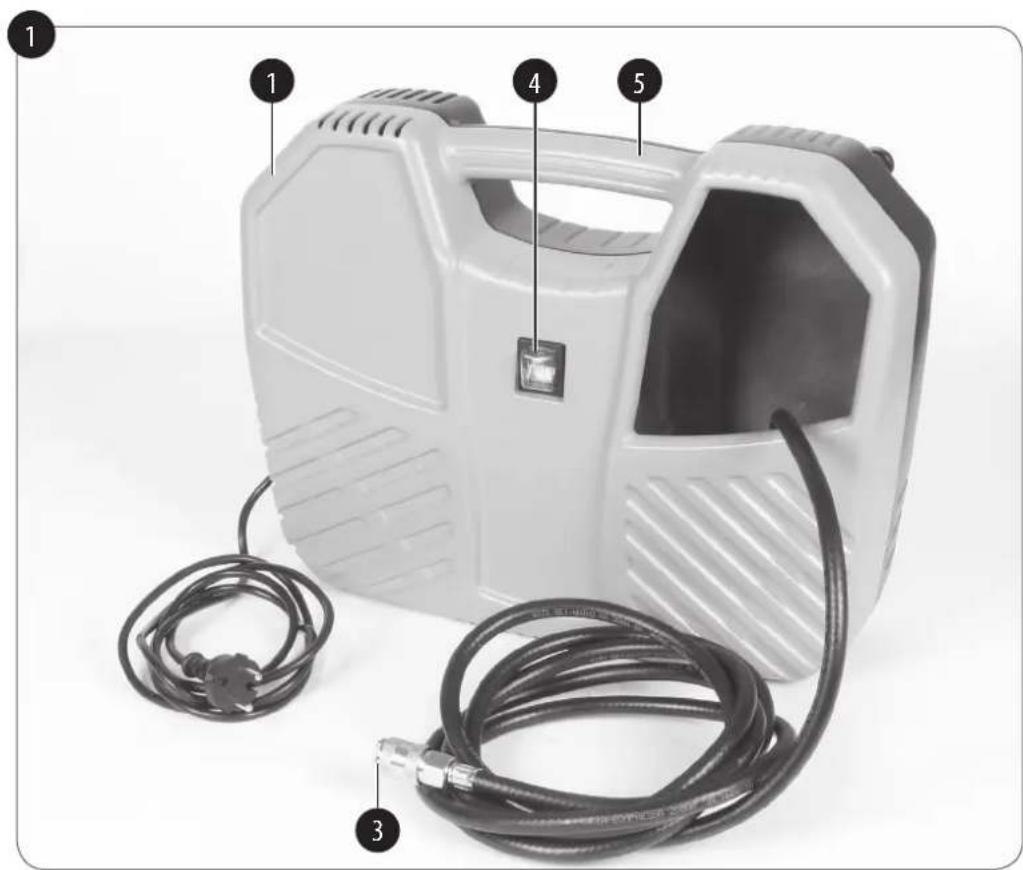

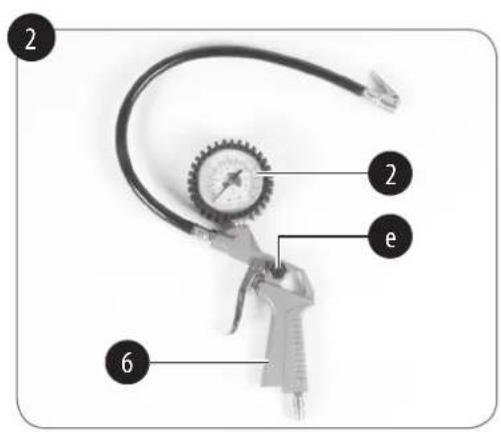

1.Gehäuse
2. Manometer
3. Druckluftschlauch mit Schnellkupplung
4. Ein-/Ausschalter
5. Transportgriff
6. Reifenfulmesser
7. Ausblasadapter

2.2 Lieferumfang

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transport-sicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Kompressor
  Reifenfullmesser
  -Ausblasadapter
• 8-teiliges Adapterset
  Originalbetriebsanleitung

3. Bestimmungsgemäß Verwendung

Das Gerät kann verwendet werden zur Druckluftversorgung von Reifenfullmessern, Ausblaspistolen, Adaptern zum Aufblasen von Bällen, etc.

Das Gerätarf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.Fur daraus hervorgerefene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen

Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung/ -Frequenz: 220-240 V~50 Hz

Nennleistung (Motor): 1,1 kW

Betriebsart: .S3 15%

Leerlaufdrehzahl n_0 (Motor): ....15000 min-1

Kompressor-Drehzahl: 3750 min

Betriebsdruck: max. 8 bar

Theo. Ansaugleistung: ca. 180 l/min

Schalldruckpegel L: 74 dB(A)

Schallleistungspegel L_WA ..94 dB(A)

Unsicherheit K: 1,9 dB(A)

Garantierer Schallleistungspegel L_wA ..96 dB(A)

Schutzart: IP20

Schutzklasse 1/回

Gerategewicht: ca. 5,5 kg

Betriebstemperatur: +5^ - 40^

Luftfeuchtigkeit:

50% bei max. Temperatur 40°C

Maximale Aufstellhöhe: 1000 m über NN (Normalnull)

S3 15% :Aussetzbetrieb,ohne Anlauf, ohne Bremsung (Spieldauer 10 min).Bei Aussetzbetrieb wird immer die prozentuale Einschaltdauer (15%) angegeben,damit in den Betriebspausen durch konvektive Kuhlung die entstandene Ubertematur abgegeben werden kann.Der Aussetzbetrieb besteht aus der Einschlzeit und den Kuhlpausen,Betriebsspiel genannot.

Der Betrachtungszeitraum beträgt 10 Minuten. 15% Einschaltdauer bedeuten, dass das Gerät 1,5 Minuten mit der Nennaufnahmeistung betrieben werden kann, davon schließt sich eine Abkuhlphase von 8,5 Minuten an.

Die Gerauschemisswerte wurden entsprechend EN ISO 2151: 2008 ermittelt.

DE

5. Hinweise zur Aufstellung

Warning!

• Entfernen Sie Transportmaterial und eventuell vorhandene Transportsicherungen.
• Prüfen Sie Gerät und Zubehör auf Vollständigkeit und Universehrheit.
• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sollen dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zulei tungen (Verlangerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
  Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.
• Der Kompressorarf nur in geeigneten Räumen (gut beluftet, Umgebungstemperatur +5^ bis 40^) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In feuchter Umgebung ist der Einsatz nicht zulässig.

• Legen Sie den Kompressor während des Betriebes auf die Gummifüsse an der Kompressor-Rückwand.

6. Betrieb

6.1 Netzanschluss

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung It. Maschinenleistungsschild übereinstimmt. Lange Zuleitungen, sowie Verlangerungen, Kabeltrommeln usw. verursichen Spanningsabfall und konnen den Motoranlauf verhindern. Bei niedrigen Temperatur unter +5^ ist der Motoranlauf durch Schwergängigkeit gefahrdet.

6.2 Ein-/Ausschalter (Bild 1/Pos. 4)

Durch Drucken des Ein-/Ausschalters (4) wird der Kompressor eingeschaltet.

Zum Ausschalten des Kompressors muss der Ein-/Ausschalter (4) erneut gedrückt werden (Bild 1).

Schalten Sie nach Benutzung das Gerät aus undziehen Sie den Netzstecker,um unbeabsichtigten Anlauf zu vermeiden.

Achtung!

Das Gerät ist nicht für Dauerbetrieb geeignet.

Um den Motor nicht unzulässig zu erwärmen, daß der Kompressor nur folgendermaßen benutzt werden:

Innerhalb eines Betriebszeitaums von 10 Minuten darf das Gerät nur 15% des Zeitaums mit der Nennaufnahmeleistung betrieken werden, d.h. 1,5 Minuten. Im Rest des Zeitaums (Abkuhlphase 8,5 Minuten) kühlt das Gerät wieder ab.

6.3 Druckluftschlauch mit Schnellkupp-lung (Bild 1/Pos. 3)

Anschlieben:

Schieben Sie den Nippel Ihres Druckluftwerkzeuges in die Schnellkupplung, Hülse springt automatisch nach vorn.

Trennen:

Ziehen Sie die Hülse darüber und entfernen Sie das Werkzeug.

Achtung! Beim Lösen der Schnellkupp-lung ist das Kupplungsstück festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.

6.4 Reifenfullmesser mit Adaptern (Bild 2/Pos. 6)

Arbeitsdruck in bar: 0-8

Einsatzbereich:

Der Reifenfullmesser ermitteligt ein einfaches und genaues Befüllen von Autoreifen. Das Manometer dient zur Kontrolle des Reifendrucks. Mit dem integrierten Ablassventil (e) ist es möglich einen zu hohen Reifendruck zu senken.

Der Reifenfullmesser ist mit einem Ventiladapter für Autoreifenventile ausgestattet.

Achtung, das Manometer ist nicht kalibriert!itte kontrollieren Sie nach dem Befullen sofort den Reifendruck, z.B. an einer Tankstelle.

Verwendung als Ausblaspirbole

Um den Reifenfüllmesser als Ausblaspistole zu verwenden muss zuerst der Schlauch mit dem Ventiladapter für Autoreifen abgeschraubt werden. Nun kann der Ausblasadapter (7) am Reifenfüllmesser verschaubt werden.

Einsatzbereich:

Zum Reinigen/Ausblasen von Hohlräumen oder schwer zugänglichen Stellen, sowie

DE

zum Reinigen von verschmutzen Arbeitsgeräten. Der stufenlos bedienbare Abzugshebel erhöglich eine exakte Dosierung der Druckluft.

6.5 Anleitung für das Adapterset

Aus der folgenden Übersicht entnehmer Sie die richtige Benutzung der Adapter für die verschiedene Ventile (Zum Anschluss der Adapter am Kompressor siehe Bild 11!).

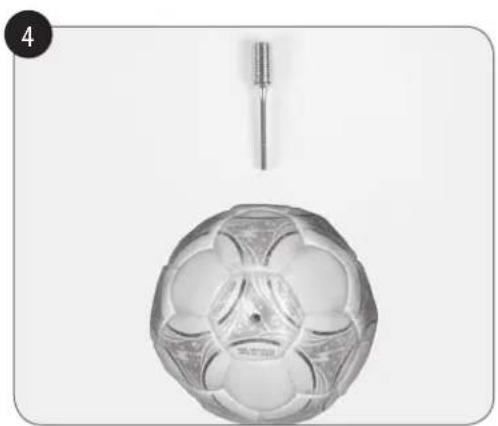

Ballnadel (Bild 4)

Einsatzbereich: Zum Aufpumpen von Bällen.

Die Ballnadel kann zum Aufpumpen von entsprechenden Bällen verwendet werden.

TIPP: Um Beschädigungen des Ventils zu vermeiden, sollen den Sie die Ballnadel vor dem Einfahren etwas anfeuchten.

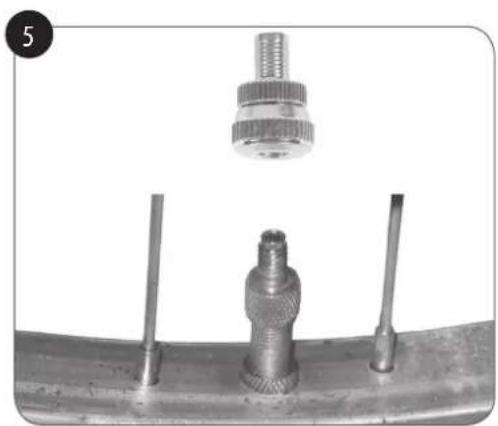

- Ventil-Adapter (Bild 5)

Einsatzbereich: Passt für Blitz-Ventile von Fahrradreifen.

Der Blitz-Ventil-Adapter ermöglich ein einfaches Befüllen von Fahrradreifen.

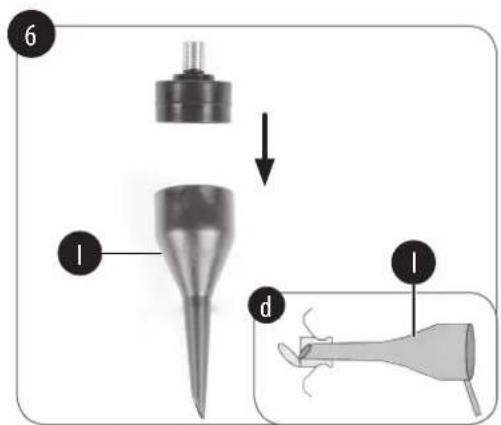

- Adapter I (Bild 6/Pos. I)

Einsatzbereich: Für alle Ventile mit einem Innen- ab 8mm.

Sie können den Adapter zum Beispiel für Luftmatratzen, Pools oder auch für Boote verwenden.

TIPP: Führn Sie den Adapter I in das

Ventil ein, wie in Bild 6, Skized gezeigt.

Wichtig! Die Ventilkappe muss durch entsprechendes Zusammenandrücken etwas aufgeklapt werden.

- Adapter II (Bild 7/Pos. II)

Einsatzbereich: Für Schraubventile.

Sie können ihn fur alle handelsüblichen Badeboote, Kajaks oder andere große Artikel, wie zum Beispiel Pools, die mit einem Schraubventil ausgestattet sind, verwenden.

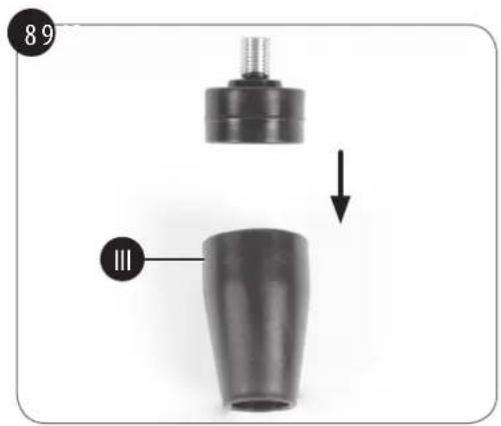

- Entlüftungs-Adapter (Bild 8/Pos. III)

Einsatzbereich: Für Entlüftungsventile Ein Entlüftungsventil fänden Sie zusammen mit anderen Ventilen (Standardventil, Schraubventil,...) auf weitere großvolumigen Artikeln, wie zum Beispiel einem Flockbett.

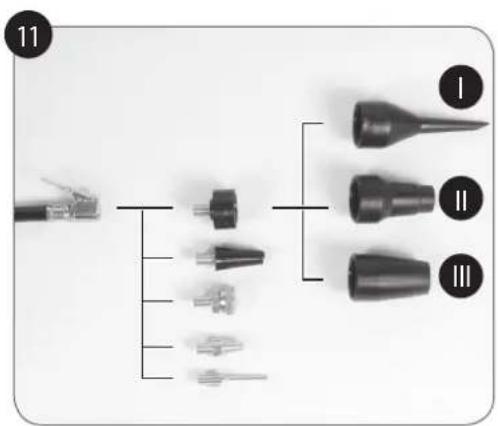

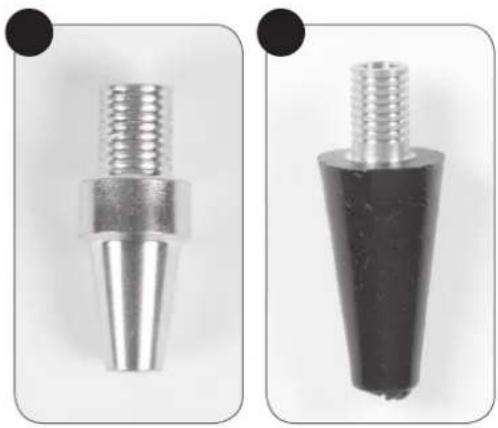

- Konischer Universaladapter

(Bild 9-10)

Einsatzbereich: Der Universaladapter kann zum Befullen fur Luftmatratzen undähnlichem verwendet werden.

6.6 Verhalten in Ausnahme-/Notfallsitu-ationen

1. Stopen Sie den Arbeitsvorgang
2. Schalten Sie das Gerät aus.
3. Ziehen Sie den Netzstecker

DE

6.7 Nach dem Gebrauch

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Netzstecker
3. Demontieren Sie samtliche Zubehörteile vom Gerät wie z.B. Schlauch, Reifenfullmesser, etc.
4. Lassen Sie das Gerät vor einer Reparatur oder dem Reinigen abkühlen.
5. Überprüfen Sie das Gerät auf mögliche Schäden.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

Gefahr!

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Gefahr!

Vor allen Reinigungs- und Wartungsar

beiten ist das Gerät drucklos zu machen. Benutzen Sie hierzu den Reifenfullmesser als Ausblaspistole und betätigten Sie den Abzugshebel bis keine Luft mehr entweicht.

Trennen Sie das Gerät während der Wartung von der Stromversorgung.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem saubenen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäß mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa oder Lösungsmittel; diese können die Kunststoffe des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor damit nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten führen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Beideresatzteilbestellung solftenfolgende

Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preis und Info fi nden Sie unter

www.isc-gmbh.info

Ersatzteilliste

Ersatzteilnummer	Beschreibung
40.104.80.01.001	Reifenfüllmesser (inkl. Schlauch und Ausblasadapter)
40.104.80.01.002 8	teiliges Adapterset

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf darüber geführrt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehoren nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellten abgegeben werden. Wenn Ichnen keine Sammelstelle besteht ist, sollen den Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfrei sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Gerät in der Originalverpackung auf.

11. Transport

• Transportieren Sie das Gerät nur am Transportgriff.
• Schützen Sie das Gerät gegen unerwartete Schläge bzw. Vibrationen.

12. Fehlersuchplan

Störung Mögliche Ursache Behebung
Kompressorläuft nicht.	1.Netzspannungnicht vorhanden.2. Netzspannung zu niedrig.3. Außentemperatur zu niedrig.4. Motor überhützt.	1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen.2. Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.3. Nicht unter +5°C Außentemperatur betreiben.4. Motor abkühlen halten ggf. Ursache der Überhitzung beseitigen.
Kompressorläuft, jedoch kein Druck.	1. Dichtungen defekt. 1. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerk-statt ersetzen halten.
Kompressorläuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.	1.Schlauchverbindungen undicht.2.Schnellkupplungun-dicht.	1.DruckluftschauchundWerkzeuge überprüfen, ggf. austauschen.2. Schnellkupplung überprüfen, ggf. ersetzen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführrt werden.

Recycling-Alternative zur Rücksendeaffordung:

Der Eigentümer des Elektrogerätes ist alternative anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchfuhrt. Nicht betroff en sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

13. Garantie

Wir gewahren Ihnen Garantie gemäß nach stehen den Bedingungen. Die Garantiezeit beträgt drei Jahre und beginnnt am Tag des Kaufs.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktionfsehler am Gerat, die nachweisbar auf mangelhafte Ausfuhrung oder Materialfehler zu ruckzufuhren sind. Die dazu benotigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Während der Garantiezeit haben Sie die Möglichkeit sich mit dem Servicebüro in Verbindung zu setzen, um eine kostenlose Abholung zu generieren.

Nach Ablauf der Garantiezeit besteht die Möglichkeit sich mit dem Serviceburo in Verbindung zu setzen, um eine kostengūnstige Reparatur/Austausch zu vereinbaren.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Ohre gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.

Ausschluss:

Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht er neuert oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sichitte an:

Tel. Deutschsprachig: [phone]

Tel. Nederlandstalig: [phone]

Tel. Francophone: [phone]

MAIL: [e-mail]

FR

Sommaire

Tel. Deutschsprachig: [phone]

Tel. Nederlandstalig: [phone]

Tel. Francophone: [phone]

MAIL: [e-mail]

NL

Inhoudsopgave

12. Verlengkabel in open lucht

4. Technische gegevens

Netspanning/-frequentie: 220 - 240V 50Hz

Nominal vermogen (motor): 1,1 kW

Beschermklasse: IP20

Beschermklasse: II/

Gewicht: ca. 5,5 kg

Tel. Deutschsprachig: [phone]

Tel. Nederlandstalig: [phone]

Tel. Francophone: [phone]

MAIL: [e-mail]

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erklart folgende Konformitat gemäß EU-Richtlinie und Normen für Anteil

Landau/Isar, den 23.10.2017

fua Zhenlei

Liu Zhenlei/Product-ManagementWeichselgartner/General-Manager

First CE:17

Art.-No.:40.105.11 I-No.:11017
