BEDIENUNGSANLEITUNG PS-600C VOLTCRAFT

D Bedienungsanleitung

PS-600C Präzisionswaage

Best.-Nr. 2899466

Seite 2 - 16

1 Inhaltsverzeichnis

2 Einführung ....4
3 Bestimmungsgemäße Verwendung....4
4 Merkmale und Funktionen ....5
5 Lieferumfang....5
6 Neueste Informationen zum Produkt 5
7 Symbolerklärung....5
8 Sicherheitshinweise....6

8.1 Allgemein 6
8.2 Handhabung ....6
8.3 Betriebsumgebung....6
8.4 Betrieb ....7

9 Produktübersicht....8
10 Bedienung....9

10.1 Stromversorgung herstellen....9
10.2 Waage aufstellen und ein-/ausschalten....10
10.3 Objekte wiegen....10
10.4 Tarierfunktion verwenden....11
10.5 Zählfunktion verwenden....11
10.6 Waage kalibrieren....12
10.7 Ausschaltzeit einstellen....12

11 Reinigung und Pflege 13
12 Entsorgung ....14

12.1 Produkt 14

12.2 Batterien/Akkus....15

13 Technische Daten....16

13.1 Stromversorgung ....16
13.2 Wiegen....16
13.3 Umgebungsbedingungen....16
13.4 Andere ....16

2 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine digitale Präzisionswaage mit verstellbaren Standfüßen. Mit dem Produkt lässt sich das Gewicht von bis zu 600 g schweren Objekten bestimmen. Es ist nicht für den medizinischen Einsatz und den Einsatz in Laboren vorgesehen.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4 Merkmale und Funktionen

Präzisionstechnologie mit Dehnungsmessstreifen
abnehmbarer Edelstahl-Wägeteller
LCD-Display mit blauer Hintergrundbeleuchtung
Überlastanzeige
Batterieanzeige
Wäge-, Zähl-, Tarier- und Berechnungsfunktion

5 Lieferumfang

Produkt

2 x AA-Batterien

4 x einstellbare

Standfüße

Abdeckung

Bedienungsanleitung

6 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.

8 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

8.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

8.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.
Lagern Sie die Waage nicht senkrecht.
Legen Sie während der Lagerung nichts auf die Waage.

8.3 Betriebsumgebung

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

8.4 Betrieb

Überlasten Sie das Produkt nicht. Ein Überschreiten der Höchstlast kann zum Defekt des Produkts führen.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.

8.5 Batterien/Akkus

Achten beim Einlegen der Batterien/Akkus auf die richtige Polung.
Entfernen Sie bei längerem Nichtgebrauch die Batterien/Akkus, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.
Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
Batterien/Akkus sind stets zum selben Zeitpunkt zu ersetzen bzw. auszutauschen. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur Beschädigung des Geräts führen.
Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auflad! Batterien aufzuladen. Es besteht Explosionsgefahr!

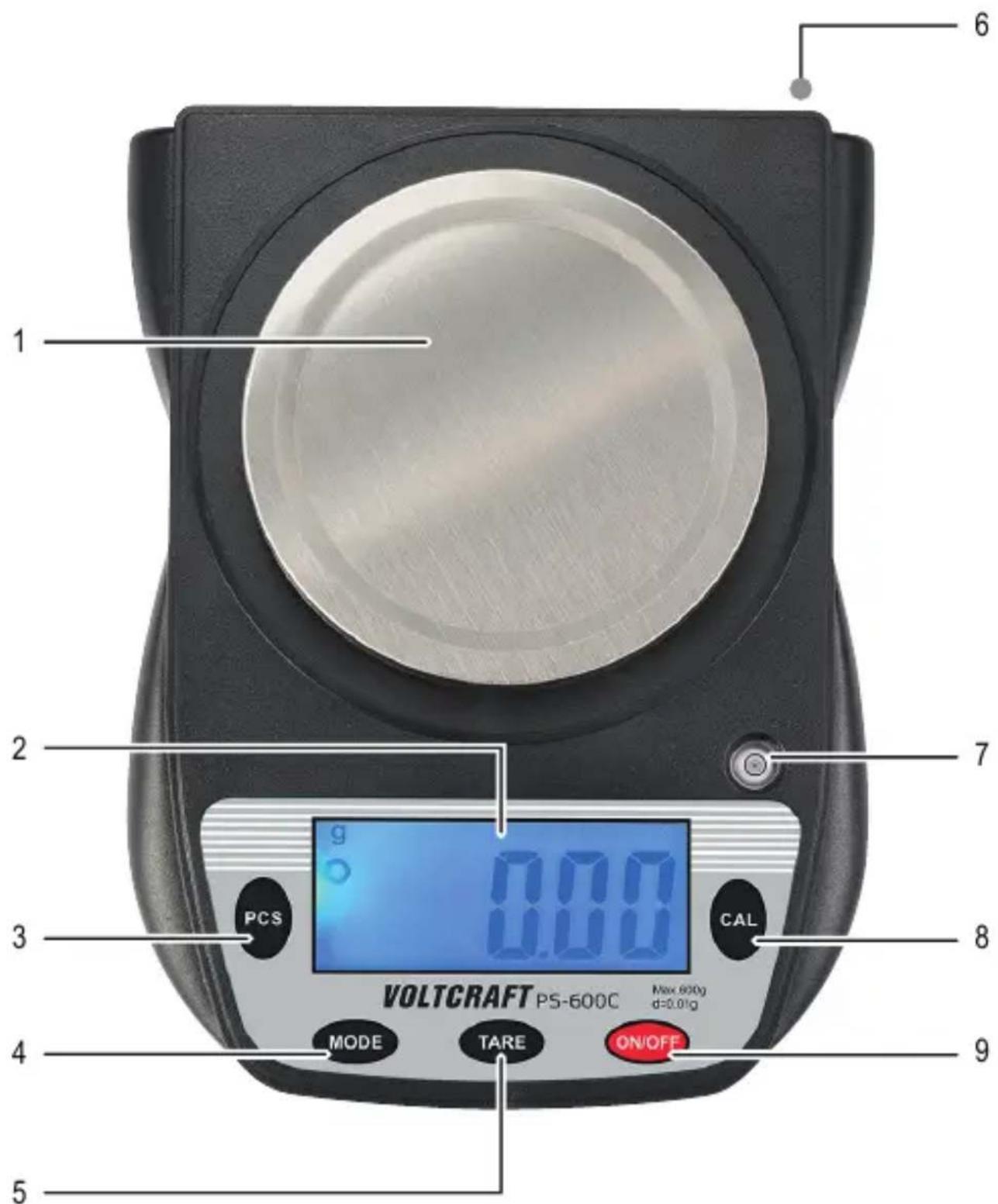

9 Produktübersicht

1 2 3 4 5 6 7 PCS g 0.00 CAL VOLTCRAFT PS-600C Max 600g d=0.01g MODE TARE ON/OFF

1 Wägeteller

2 Display

3 Taste PCS

4 Taste MODE

5 Taste TARE

6 DC-Buchse

7 Libelle

8 Taste CAL

9 Taste ON/OFF

10 Bedienung

10.1 Stromversorgung herstellen

Mit Batterien

1. Entfernen Sie den Batteriefachdeckel an der Unterseite des Produkts.
2. Legen Sie 2 Batterien vom Typ AA (im Lieferumfang enthalten) ein. Achten Sie auf die richtige Polarität. Plus- und Minuspol sind jeweils auf den Batterien und auf der Innenseite des Batteriefachdeckels gekennzeichnet.
3. Setzen Sie den Batteriefachdeckel wieder ein.

Hinweis:

– Ersetzen Sie die Batterien, wenn im Display die Anzeige „LO“ erscheint.

Mit externer Gleichstromversorgung

1. Schliessen Sie eine passende Gleichstromversorgung (5 V/DC, 0,5 A) an die DC-Buchse (6) an. Beachten Sie die Stecker-Polaritätsanforderungen wie in den Technischen Daten angegeben.

Hinweis:

– Auch wenn Batterien eingelegt sind, wird das Produkt nun ausschliesslich über die externe Gleichstromversorgung betrieben, bis diese getrennt wird.

10.2 Waage aufstellen und ein-/ausschalten

1. Lassen Sie die Waage vor der Nutzung mindestens 1 Stunde lang auf Raumtemperatur kommen, um optimale Messergebnisse zu erhalten.
2. Schrauben Sie die 4 Standfüße ein.
3. Stellen Sie die Waage auf eine ebene, feste und trockene Oberfläche.
4. Kontrollieren Sie die korrekte Ausrichtung mit der Libelle (7) und passen Sie diese gegebenenfalls mit den verstellbaren Standfüßen an.
5. Um die Waage einzuschalten, drücken Sie die Taste ON/OFF (9).

→ Das Display (2) schaltet sich ein und zeigt den Wert „0.00“ an.

1. Um die gewünschte Einheit auszuwählen, drücken Sie die Taste MODE (4) mehrfach:

$$ - g \rightarrow c t \rightarrow d w t \rightarrow g n \rightarrow T \rightarrow o z $$

Hinweis:

– Sie können die gewünschte Einheit zu jeder Zeit ändern.

1. Um die Waage wieder auszuschalten, drücken Sie die Taste ON/OFF (9) erneut.

10.3 Objekte wiegen

1. Platzieren Sie das zu wiegenden Objekt in der Mitte des Wägetellers (1).
2. Warten Sie, bis sich die Anzeige stabilisiert hat und das Symbol on Display erscheint.

→ Das Gewicht des Objektes wird anzeigt.

1. Nehmen Sie das Objekt vom Wägeteller (1) herunter.

Wichtig:

• Wenn das Gewicht den Wägebereich überschreitet, erscheint auf dem Display die Anzeige „O_Ld“ Nehmen Sie das Objekt in diesem Fall sofort vom Wägeteller
  – Um zu verhindern, dass atmosphärische Einflüsse, das Messergebnis verfälschen, können Sie die mitgelieferte Abdeckung einsetzen.

10.4 Tarierfunktion verwenden

1. Legen Sie einen geeigneten Behälter auf den Wägeteller (1). Warten Sie, bis sich die Anzeige stabilisiert hat und das Gewicht anzeigt.
2. Drücken Sie die Taste TARE (5).

→ Das Display zeigt den Wert „0.00“ an.

1. Platzieren Sie das zu wiegende Objekt im Behälter. Warten Sie, bis sich die Anzeige stabilisiert hat.

→ Das Nettogewicht des Objektes wird anzeigt.

1. Nehmen Sie den Behälter mit dem Objekt vom Wägeteller (1) herunter.

10.5 Zählfunktion verwenden

Mit der Zählfunktion können Sie die Anzahl mehrerer Objekte mit gleichem Gewicht (z. B. kleinen Schrauben) bestimmen.

1. Platzieren Sie 25, 50, 75 oder 100 der zu wiegenden Objekte auf dem Wägeteller (1). Warten Sie, bis sich die Anzeige stabilisiert hat.
2. Halten Sie die Taste PCS (3) gedrückt, bis „pcs“ auf dem Display angezeigt wird.
3. Drücken Sie die Taste MODE (4) mehrfach, bis die Anzahl der auf dem Wägeteller platzierten Objekte angezeigt wird (25, 50, 75 oder 100).
4. Drücken Sie die Taste PCS (3).

→ Der Referenzwert wird gespeichert, bis Sie einen neuen Wert festlegen.

1. Legen Sie die Menge an den zu wiegenden Objekten auf den Wägeteller, die Sie zählen möchten.

→ Auf dem Display wird die Anzahl der Objekte angezeigt.

1. Nehmen Sie die Objekte vom Wägeteller (1) herunter.
2. Um zum normalen Wiegemodus zurückzukehren, drücken Sie die Taste MODE (4).

10.6 Waage kalibrieren

Die Waage ist bereits ab Werk kalibriert. Wenn die Messgenauigkeit beeinträchtigt ist, versuchen Sie zunächst die Batterien auszutauschen. Wenn dies keine Verbesserung bringt, können Sie die Waage neu kalibrieren. Sie benötigen dazu ein geeignetes Kalibriergewicht mit 200 g oder 500 g.

1. Halten Sie die Taste CAL (8) gedrückt, bis das Kalibriergewicht (200 g oder 500 g) angezeigt wird.
2. Drücken Sie die Taste TARE (5), bis das gewünschte Kalibriergewicht (200 g oder 500 g) angezeigt wird.
3. Drücken Sie die Taste CAL (8) erneut.

→ Im Display erscheint „CAL“ und anschließend blinkt das gewählte Kalibriergewicht.

1. Platzieren Sie das Kalibriergewicht auf dem Wägeteller (1).

2. Warten Sie, bis auf dem Display „PASS“ erscheint.

3. Nehmen Sie das Kalibriergewicht vom Wägeteller (1) herunter.

→ Die Kalibrierung ist abgeschlossen.

10.7 Ausschaltzeit einstellen

Standardmäßig schaltet sich die Waage nach 5 Minuten Inaktivität ab. Alternativ können Sie die Ausschaltzeit individuell einstellen:

1. Halten Sie die Taste TARE (5) gedrückt, bis im Display die aktuell eingestellte Ausschaltzeit erscheint.

2. Drücken Sie die Taste TARE (5) mehrfach, bis die gewünschte Ausschaltzeit erreicht ist:

- „1“ (1 min) → „3“ (3 min) → „5“ (5 min) → „-“ (deaktiviert)

1. Drücken Sie die Taste MODE (4), um die Auswahl zu bestätigen.

→ Die Ausschaltzeit ist eingestellt.

11 Reinigung und Pflege

Wichtig:

- Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen. - Tauchen Sie das Produkt nicht in Wasser.

1. Reinigen Sie das Produkt mit einem sauberen, weichen, feuchten oder trockenen Tuch.
2. Lagern Sie das Produkt eben und ohne Objekte aufzulegen, um Beschädigungen an den Sensoren zu vermeiden.

12 Entsorgung

12.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

einer

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

12.2 Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

13 Technische Daten

13.1 Stromversorgung

Batterietyp 2x 1,5-V-AA-Batterien

Batterielebensdauer ...... ca. 6 Monate

Externe Gleichstromversorgung

Spannung/Strom 5 V/DC, 0,5 A

Stecker-Außendurchmesser...5,5 mm

Stecker-Innendurchmesser .... 2,1 mm

Stromaufnahme .... < 15 mA

13.2 Wiegen

Kapazität......max. 600 g

Teilung 0,01 g

Mindestgewicht....0,05 g

13.3 Umgebungsbedingungen

Betriebstemperatur 0 bis +40 °C

Betriebsluftfeuchtigkeit ...... 20 – 80 % rF

Lagertemperatur....0 bis +40 °C

Lagerluftfeuchtigkeit 20 – 80 % rF

13.4 Andere

Displaygröße (B x H) 75 x 32 mm

Abmessungen (L x B x H)......210 x 160 x 50 mm

Gewicht.....ca. 490 g (ohne Batterien)
