BEDIENUNGSANLEITUNG F6 D Fiorenzato

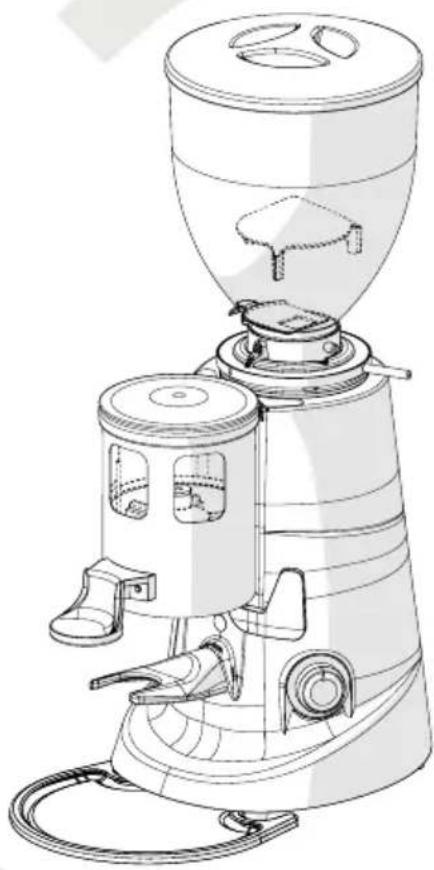

Traditionelle Kaffemühlen mit Dosierer und Kaffeemühle für Drogeriemarkt

F4 A

F5 / F5 D

F6 / F6 D

F71 AK

F71 DK

Installation-, Betriebs- und Wartungsanleitung

1 ALLGEMEINE INFORMATIONEN 5

1.1 Allgemeine Informationen zur Betriebsanleitung und ihrer Konsultation 5
1.2 In der Betriebsanleitung verwendete Symbole 5
1.3 Warnungen an den Käufer 6
1.4 Kontaktdaten des Herstellers 6
1.5 Anweisungen für die Anforderungen eines Eingriffs 6
1.6 Garantie 7
1.7 Angewandte Richtlinien 7

2 KENNUNGSDATEN UND TECHNISCHE MERKMALE 8

2.1 Einleitung 8
2.2 Kennzeichnung des Geräts 8
2.3 Bezeichnung der Hauptteile der Geräte 9
2.3.1 Bezeichnung der Hauptteile der Kaffemühlen mit Dosierer 9
2.3.2 Bezeichnung der Hauptteile Kaffeemühle 10
2.4 Verwendungszwecke 10
2.5 Technische Merkmale 11
2.5.1 Abmessungen und Gewichte Kaffemühlen mit Dosierer 11
2.5.2 Abmessungen und Gewichte Kaffeemühlen 11
2.5.3 Technische Merkmale Kaffeemühlen 12
2.5.4 Technische Merkmale Kaffeemühle 13
2.6 Lärm 14

3 SICHERHEIT 14

3.1 Allgemeine Informationen 14
3.2 Vernünftigerweise vorhersehbare Fehlanwendung 14
3.3 Hinweise für einen korrekten und sicheren Gebrauch 15

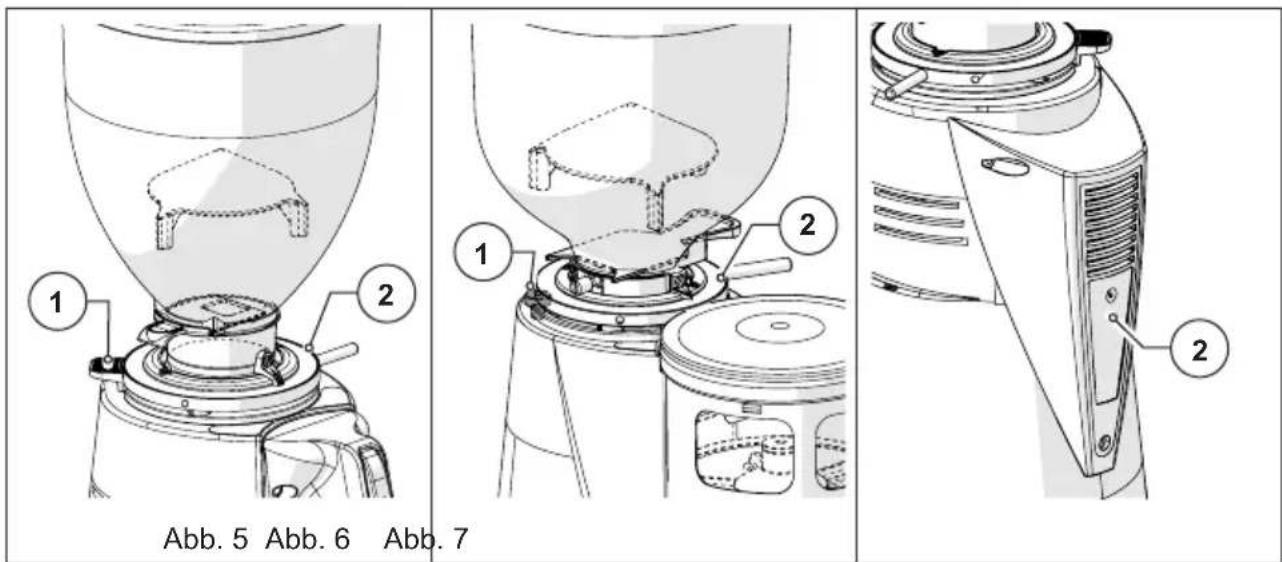

3.4 Am Gerät angebrachte Sicherheitsvorrichtungen 16
3.5 Restrisiken 17

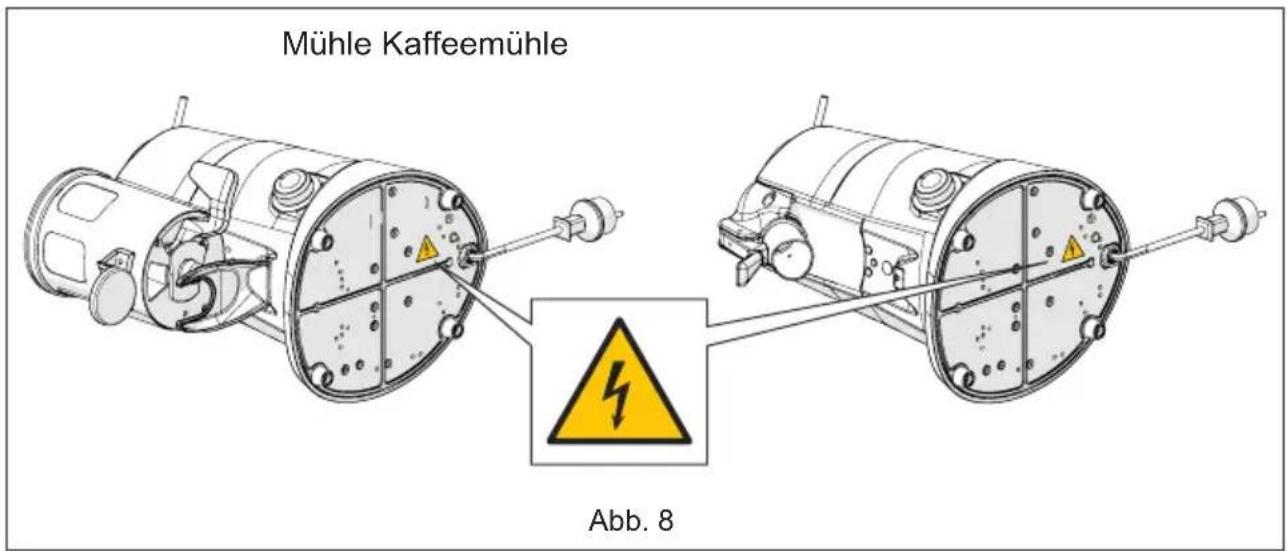

3.6 Warnetiketten an der Maschine 18

4 INSTALLATION 19

4.1 Lagerung 19
4.2 Auswahl des Ortes für die Installation 19
4.3 Auspacken und Handhabung des Geräts 20

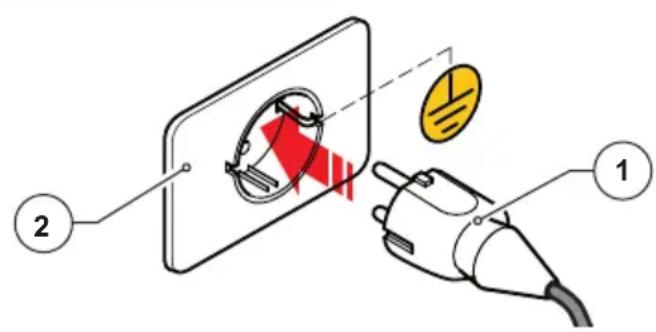

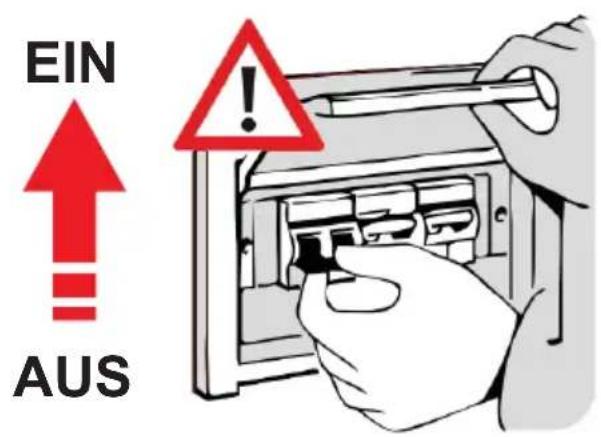

4.4 Installation und Netzanschluss 20

5 VERWENDUNG DES GERÄTS 22

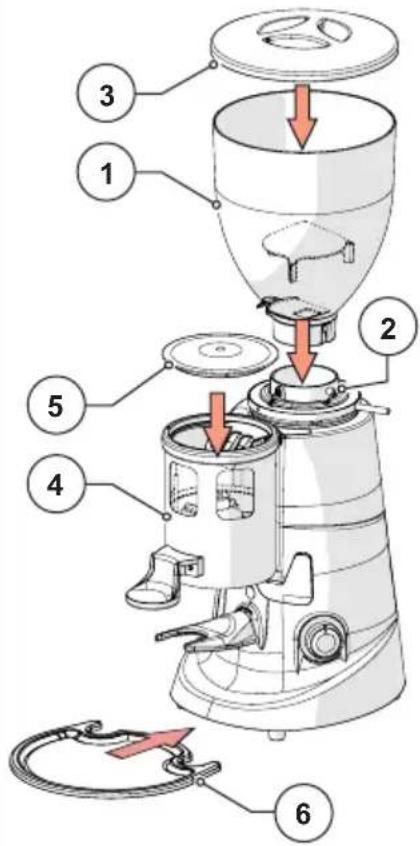

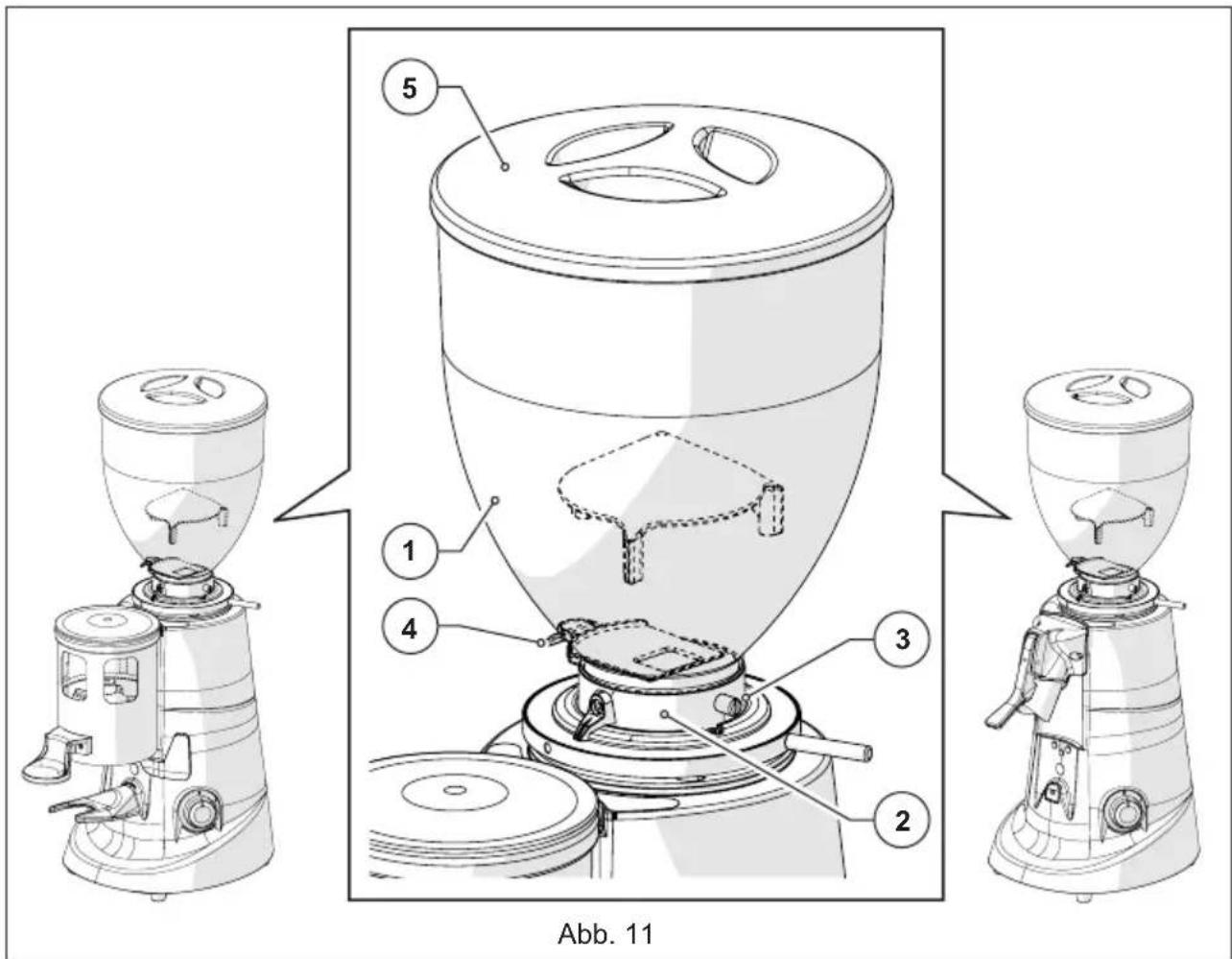

5.1 Vorbereitung für den Einsatz der Kaffemühle mit Dosierer und der Kaffeemühle 22
5.2 Steuerung der Maschine 23

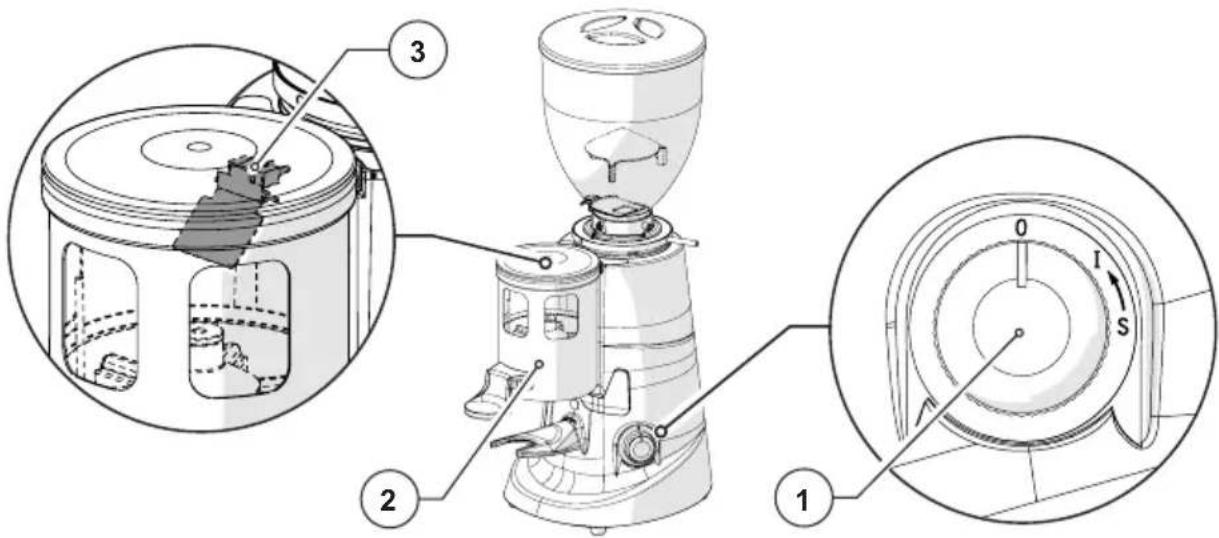

5.2.1 O/I/START"-Schalter bei Geräten der "A"-Version 23

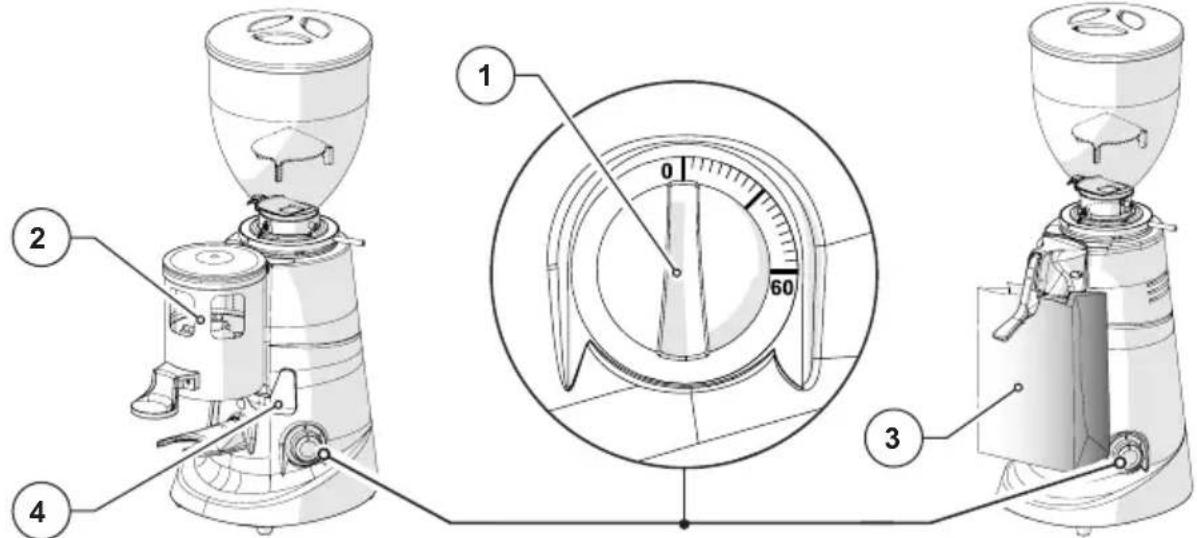

5.2.2 Schalter mit "TIMER" bei Geräten der Version "T" 24

DE

Kaffemühlen mit Dosierer / Kaffeemühle für Drogeriemarkt

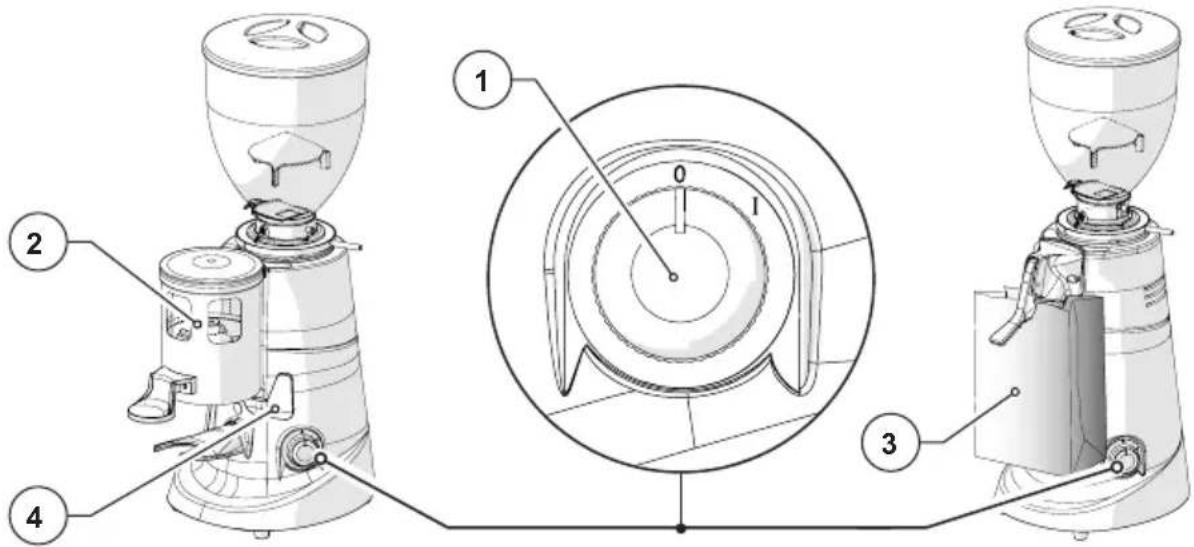

5.2.3 „O/I/“-Schalter bei Geräten der "M"-Version 25

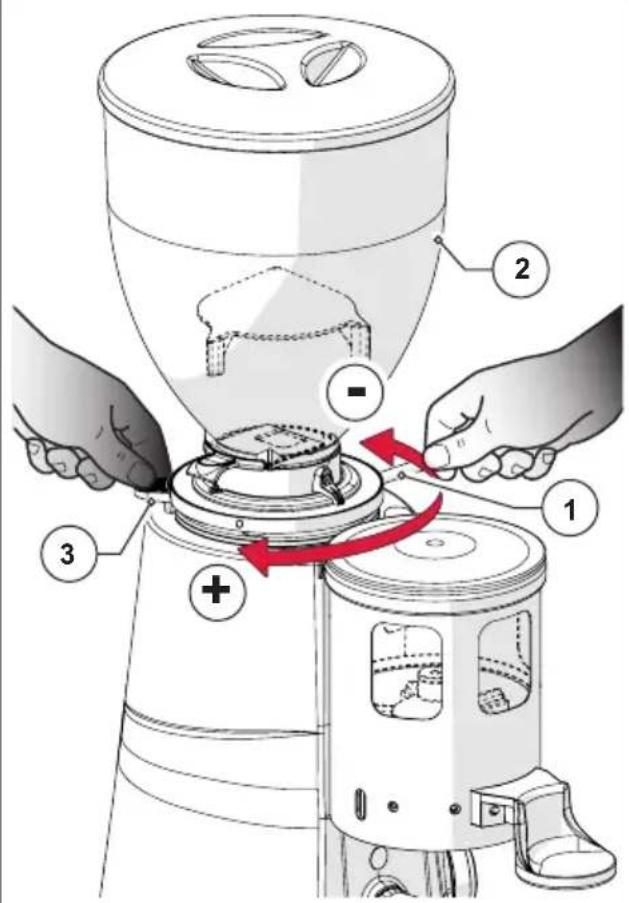

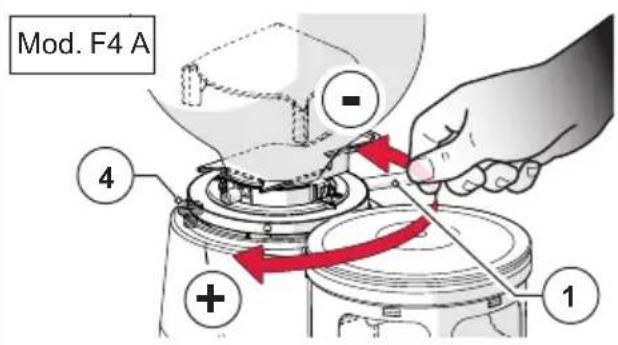

5.3 Mahlgrad einstellen 26

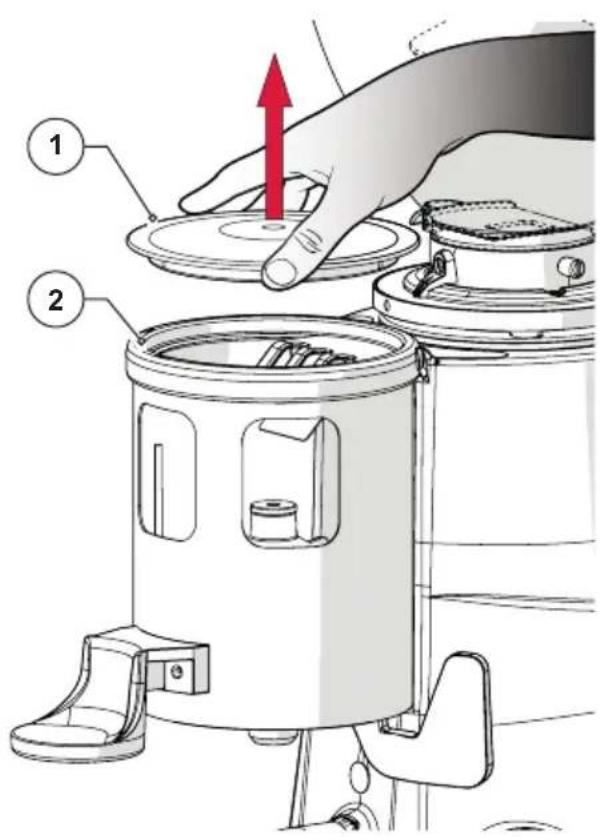

5.4 Dosiereinstellung (nur bei Kaffemühlen mit Dosierer) 27

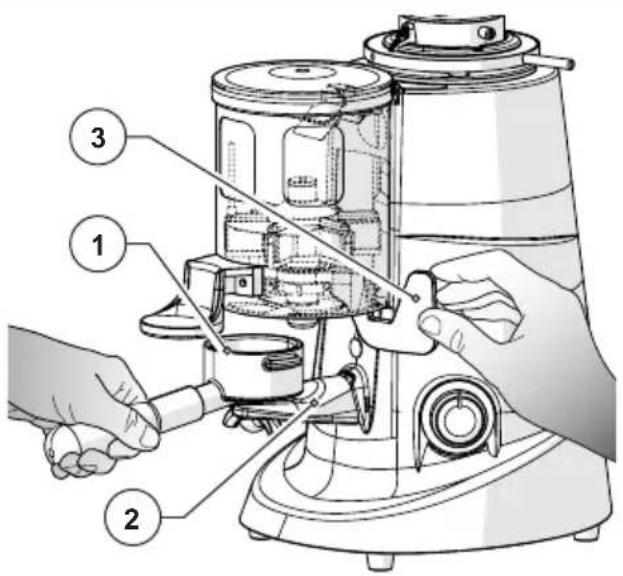

5.5 Abnahme der Dosis (nur bei Kaffemühlen mit Dosierer) 28

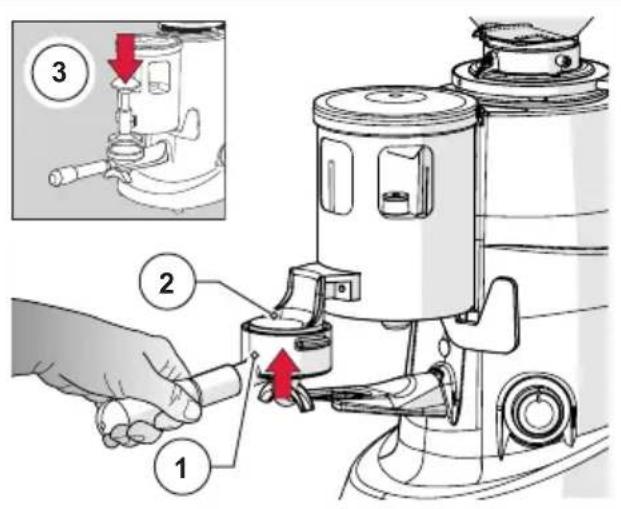

5.6 Pressen der Dosis (nur bei Kaffemühlen mit Dosierer) 28
5.7 Sammlung von gemahlenem Kaffee (nur bei Kaffeemühlen) 29

6 WARTUNG DER KAFFEEMÜHLE MIT DOSIERER 30

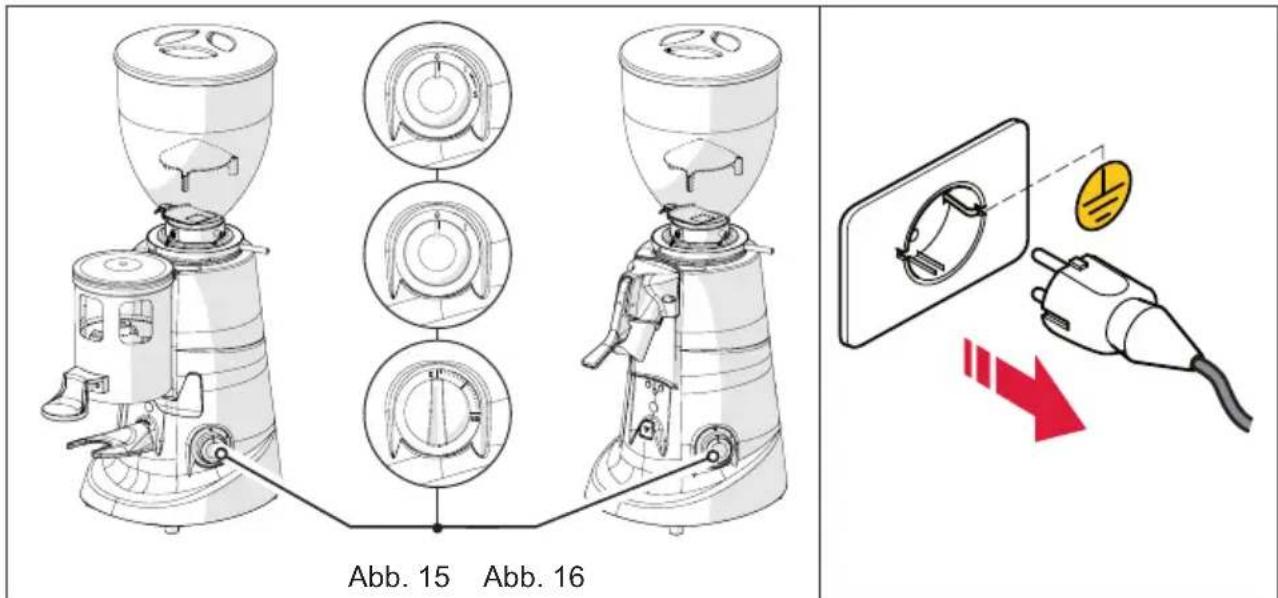

6.1 Gewöhnliche Wartung 30
6.1.1 Reinigung des Geräts 31
6.1.2 Prüfung des Zustands des Netzkabels 34

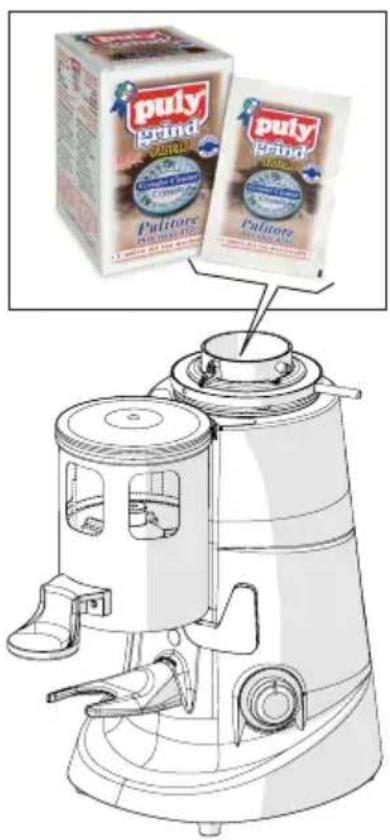

6.1.3 Gründliche Reinigung der Mahlwerke 34

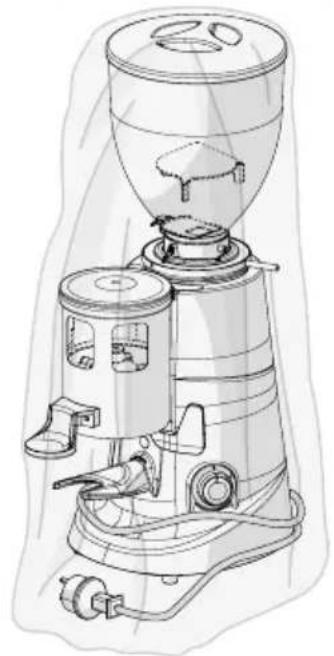

6.1.4 Stilllegen des Geräts 35
6.1.5 Austausch der Mahlwerke 35
6.2 Außerordentliche Wartung 35

7 STÖRUNGEN - URSACHEN - LÖSUNGEN 36

8 ANFRAGE ERSATZTEILE 37

9 ENTSORGUNG 38

1 ALLGEMEINE INFORMATIONEN

1.1 Allgemeine Informationen zur Betriebsanleitung und ihrer Konsultation

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie die Kaffemühle mit Dosierer oder die Kaffeemühle für Drogeriemarkt von Fiorenzato M.C. S.r.l. installieren und zum ersten Mal benutzen.

Diese Bedienungsanleitung wurde in Übereinstimmung mit der Richtlinie 2006/42/EG erstellt und enthält alle nützlichen Informationen für den Endverbraucher zur Installation, Einstellung und Verwendung der Kaffemühle mit Dosierer und der Kaffeemühle für Drogeriemarkt, hergestellt von Fiorenzato M.C. S.r.l.

Der Inhalt der vorliegenden Betriebsanleitung muss vor der Montage und Verwendung Ihres Geräts vollständig gelesen und verstanden werden und für eventuelle spätere Konsultationen in guten Umgebungsbedingungen gelagert und aufbewahrt werden.

Die Bilder, Daten, Texte und Beschreibungen aus dieser Dokumentation sind Eigentum der Fiorenzato M.C. S.r.l. und sie geben den Stand der Technik der Maschine zum Zeitpunkt ihrer Markteinführung wider.

Das Unternehmen Fiorenzato M.C. S.r.l. ist immer auf der Suche nach neuen Lösungen zur Verbesserung der eigenen Produkte und daher behält es sich das Recht vor, im Laufe der Zeit Änderungen an der Kaffeemühle mit Dosierer und der dazugehörigen Dokumentation vorzunehmen ohne dabei die bereits auf den Markt gebrachten Produkte als unzureichend und/oder veraltet zu betrachten.

Die Konsultation der vorliegenden Betriebsanleitung wird durch ein allgemeines Inhaltsverzeichnis verbessert, welches das Auffinden des gesuchten Themas erleichtert und durch eine Reihe von informativen Symbolen, die die Aufmerksamkeit des Benutzers auf Inhalte von besonderem Interesse für Ihre eigene Sicherheit und für die korrekte Verwendung des Geräts lenken sollen.

1.2 In der Betriebsanleitung verwendete Symbole

WARNUNG - HINWEIS! Zeigt eine Warnung oder einen wichtigen Hinweis für die spezifischen Funktionen und/oder nützliche Informationen für den Benutzer an. Beachten Sie die Absätze, die mit diesem Symbol gekennzeichnet sind.

ALLGEMEINE GEFAHR - ACHTUNG! Allgemeines Gefahrensymbol. Ein Text mit diesem Symbol weist darauf hin, dass die Nichteinhaltung der vorliegenden Anweisungen zu Schäden an der Maschine führen und/oder ein Unfallrisiko für den Benutzer darstellen kann.

GERÄT UNTER SPANNUNG - ACHTUNG! Ein Text mit diesem Symbol weist auf die mögliche Gefahr eines Stromschlags hin. Beachten Sie die angegebenen Anweisungen.

FÜR AUTORISIERTE TECHNIKER VORBEHALTENER EINGRIFF: Ein Text mit diesem Symbol weist darauf hin, dass der beschriebene Vorgang von einem Fachtechniker (Kundendienst) ausgeführt werden muss.

1.3 Warnungen an den Käufer

Die vorliegende Betriebsanleitung sowie die Konformitätserklärung CE sind wesentlicher Bestandteil Ihres Geräts. Daher sollten sie sorgfältig benutzt und aufbewahrt werden, allen Benutzern zur Verfügung stehen und der Maschine folgen, falls sie fortbewegt oder an Dritte weiterverkauft wird.

Bei Verlust und/oder Abnutzung dieser Dokumentation kann eine Kopie beim Hersteller angefordert werden. Dazu muss der auf der Rückseite der Titelseite befindliche Code der Betriebsanleitung angegeben werden.

Bevor Sie einem anderen Benutzer erlauben, die Mühle mit Dosierer und/oder die Kaffeemühle für Drogeriemarkt zu benutzen, vergewissern Sie sich, dass dieser den Inhalt dieser Bedienungsanleitung gelesen und verstanden hat.

Die Betriebsanleitung enthält alle Anleitungen und Gebrauchsanweisungen, die Ihnen bei richtiger Umsetzung einen sicheren Betrieb ermöglichen, ohne dass Sie sich selbst oder der Maschine Schaden zufügen.

Der Käufer ist verpflichtet, das für die Benutzung der Kaffemühle mit Dosierer und/oder der Kaffeemühle für Drogeriemarkt verantwortliche Personal angemessen in der Benutzung und Wartung der Kaffeemühle zu schulen.

Der Käufer und alle Benutzer des Geräts sollen aufmerksam allen spezifischen Warnungen, die in dieser Betriebsanleitung enthalten sind, folgen.

1.4 Kontaktdaten des Herstellers

Bei Fragen können Sie Fiorenzato M.C. S.r.l. unter folgender Adresse kontaktieren:

1.5 Anweisungen für die Anforderungen eines Eingriffs

Um eine technische Hilfe bei der Maschine zu erhalten, muss der Benutzer sich unbedingt an den Händler wenden, bei dem das Gerät erworben wurde. Für weitere Informationen oder Klärung bezüglich der Verwendung und/oder Wartung der Kaffemühle mit Dosierer und/oder der Kaffeemühle für Drogeriemarkt kontaktieren Sie uns bitte unter den hier genannten Kontaktdaten Fiorenzato M.C. S.r.l. .

1.6 Garantie

Fiorenzato M.C. S.r.l. gewährt auf seine Produkte eine 24-monatige Garantie ab dem Datum der Verkaufsrechnung, die von Fiorenzato M.C. S.r.l. ausgestellt wurde

In der Garantiezeit verpflichtet sich der Hersteller, alle Teile und/oder Komponenten, die aufgrund von Herstellungsfehlern defekt sind, kostenlos zu reparieren oder zu ersetzen.

Die Garantie für das Produkt verfällt, wenn:

• Die Warnhinweise/Anweisungen der vorliegenden Betriebsanleitung nicht befolgt wurden.
• Die gewöhnlichen Wartungsarbeiten und die Maschinenreinigung nicht von einem Benutzer durchgeführt worden sind, der ordnungsgemäß über die korrekten Durchführungsbestimmungen aufgeklärt wurde.
• Etwaige Reparaturen nicht qualifiziertem oder nicht vom Hersteller autorisiertem Personal anvertraut wurden.
• Das Produkt für andere als die in dieser Betriebsanleitung angegebenen Zwecke verwendet wird.
• Ein etwaiger Austausch unter Verwendung von Nicht-Original-Ersatzteilen durchgeführt wurde (Beachten Sie, dass ein Austausch mit Nicht-Original-Ersatzteilen nicht nur die Garantie verfallen lässt, sondern auch die dem Gerät beiliegende „Konformitätserklärung“ ungültig werden lässt).
• Die Garantie verfällt bei Schäden am Gerät wie z.B.: Vernachlässigung, Montage und/oder Verwendung, die nicht in Übereinstimmung mit den Vorschriften in dieser Betriebsanleitung stehen, mangelnde Wartung (Reinigung), Schäden durch Blitzschlag und Wetterphänomene, falsche Stromversorgung, Überspannung und Überstrom.

1.7 Angewandte Richtlinien

Alle Kaffeemühlen mit Dosierer von Fiorenzato M.C. S.r.l. sind in Übereinstimmung mit den grundlegenden Anforderungen der folgenden EU-Richtlinien entwickelt und hergestellt worden:

• 2006/42/EG [Maschinenrichtlinie].
• 2014/35/UE [Niederspannungsrichtlinie].
• 2014/30/EU [Richtlinie über die elektromagnetische Verträglichkeit].
• 2011/65/EU [RoHS-Richtlinie].
• 2015/863/EU [Delegierte RoHS-Richtlinie].
• 2012/19/EU [WEEE-Richtlinie].

2 KENNUNGSDATEN UND TECHNISCHE MERKMALE

2.1 Einleitung

Die Zubereitung von Kaffee gleicht einer Kunst und um die Geheimnisse dafür eingehend zu lernen, müssen präzise Regeln befolgt werden. Die Formel für eine perfekte Tasse Kaffee ist jedenfalls sehr strukturiert und das Gerät spielt für einen optimalen Erfolg eine sehr große Rolle und für ihre unanfechtbare Qualität müssen drei Elemente richtig kombiniert werden:

• Eine hochwertige Mischung.
  • Die angemessene Verwendung der verfügbaren Geräte.
• Das geschickte Handwerk und die Professionalität des Kaffeezubereiters. Für einen guten Kaffee braucht man anders als man glaubt, nicht nur eine besondere Mischung.

Die Erfahrung und die Fähigkeit des Bedieners, die richtigen Vorbereitungsschritte des Getränks zu befolgen und die angemessene Benutzung der Maschine tragen maßgeblich dazu bei, dass daraus ein kleines meisterhaftes Getränk entsteht. Aus diesem Grund legen die Experten einen großen Wert auf die Espressomaschine und die Kaffeemühle mit Dosierer. Die wahren Meister des Kaffees kennen diese Mittel gut und sie können sie in einem perfektem Zustand halten und ihr volles Potenzial ausschöpfen. Die Qualität eines guten Espressokaffees entsteht durch eine Reihe von Arbeitsschritten, unter denen das Mahlen eine wichtige Rolle spielt. Die Kaffeemühle mit Dosierer stellt daher für den Bediener eines der grundlegenden Instrumente dar und ihre Struktur muss bestimmten Merkmalen entsprechen, nämlich: Robustheit, Widerstandsfähigkeit und Funktionalität. Diese Merkmale werden von den Kaffeemühle mit Dosierer von Fiorenzato M.C. S.r.l. erfüllt.

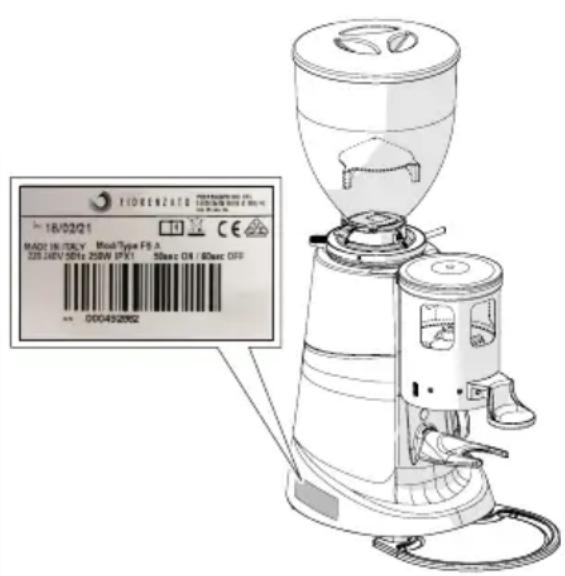

2.2 Kennzeichnung des Geräts

Alle Mühlen mit Dosierer von Fiorenzato M.C. S.r.l. haben auf der linken Seite ein Kennzeichnungsetikett, auf dem immer die folgenden Daten angegeben sein müssen:

• Firmenname der Fiorenzato M.C. S.r.l.
  • CE-Kennzeichnung und Baujahr.
• Andere etwaige Prüfzeichen.
  • Modell und Seriennummer.
• Geräteleistung.
• Erforderliche Versorgungsspannung und -frequenz.

Hinweis: Die Abbildung zeigt die Kaffeemühle mit Dosierer Modell F5 A. Das Kennzeichnungsetikett befindet sich in ähnlicher Weise auf allen Kaffemühlen mit Dosierer und Kaffeemühlen Drogeriemarkt, die von Fiorenzato hergestellt werden.

TIDENZATE 18/02/21 Made in Turkey ModType FS A 225.34V 50Hz 250W PTX1 50sec ON / 80sec OFF 000432092

2.3 Bezeichnung der Hauptteile der Geräte

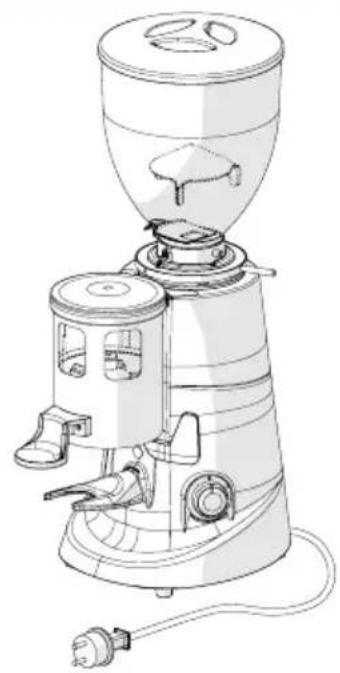

Alle Kaffemühlen mit Dosierer und Kaffeemühle bestehen aus einem Maschinenkörper mit allen notwendigen Vorrichtungen zum Mahlen von Kaffee und einem Einfülltrichter an der Oberseite zur Zuführung der zu mahlenden gerösteten Kaffeebohnen. Die wichtigsten Teile der verschiedenen Geräte werden in den folgenden Abschnitten beschrieben.

2.3.1 Bezeichnung der Hauptteile der Kaffemühlen mit Dosierer

Mit Verweis auf Abb. 1, bestehen die Kaffemühlen mit Dosierer Modell F4 A, F5 , F6 und F71 AK aus den folgenden Hauptteilen:

1 Trichterdeckel
2 Einfülltrichter für Kaffeebohnen
3 Schieber am Trichter
4	Stellring zur Einstellung des Mahlgrades
5	Hebel zur Ringmutterverriegelung (nur bei den Modellen F5 A, F6 A und F71 AK)
6 Dosierdeckel
7 Dosiereinheit
8	Dosiereinheit mit vollständiger Mikro-Detektion
9	Dosierhebel (zum Dosieren von gemahlenem Kaffee)
10 Presse
11 Stützgabel für Filterbecher
12 Ein/Aus-Schalter der Maschine
13 Kaffeepulver-Auffangschale
14	Kühlgebläse (nur bei Mod. “F71 AK”)
15	Sicherungsring Mutter (nur bei Mod. “F4 A”)

Abb. 1 - Teilebezeichnung

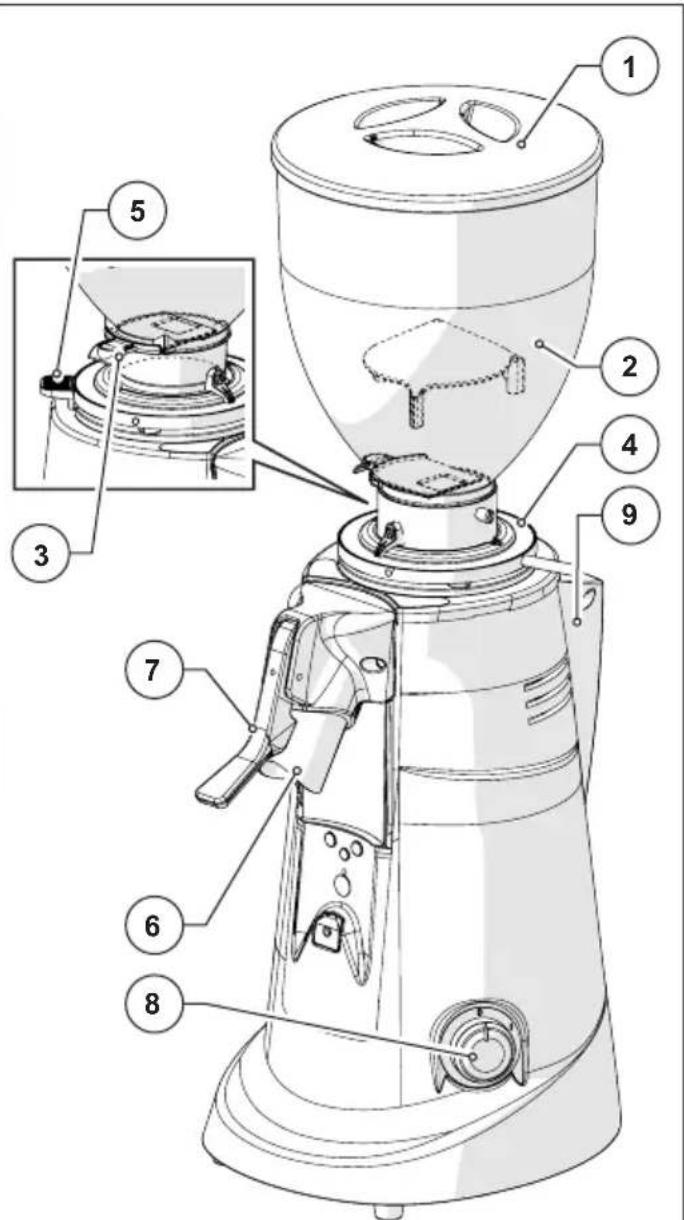

2.3.2 Bezeichnung der Hauptteile Kaffeemühle

Mit Verweis auf Abb. 2, bestehen die Kaffeemühle Modell F5, F6 e F71 DK aus den folgenden Hauptteilen:

1 Trichterdeckel
2 Einfülltrichter für Kaffeebohnen
3 Schieber am Trichter
4	Stellring zur Einstellung des Mahlgrades
5 Hebel zur Ringmutterverriegelung
6 Kaffee-Auslaufrohr
7 Beutelstopphebel
8 Ein/Aus-Schalter der Maschine
9	Kühlgebläse (nur bei Mod. “F71 DK”)

Abb. 2 - Teilebezeichnung

2.4 Verwendungszwecke

Dieses Gerät ist ausschließlich für das Mahlen von gerösteten Kaffeebohnen bestimmt. Jede andere Verwendung ist als unsachgemäß und somit als gefährlich zu betrachten. Der Hersteller lehnt jede Verantwortung für etwaige Schäden ab, die durch unsachgemäßen oder falschen Gebrauch entstehen. Verwenden Sie das Gerät nicht zum Mahlen von anderen Lebensmitteln oder anderenr körnigen Materialien. Unsere Kaffeemühlen mit Dosierer sind für qualifiziertes Personal und somit für den professionellen Einsatz und nicht für den Hausgebrauch bestimmt.

2.5 Technische Merkmale

Fiorenzato M.C. S.r.l. stellt traditionelle Kaffemühlen mit Dosierer und Kaffeemühlen in verschiedenen Modellen her. Die folgenden Tabellen zeigen die Gesamtabmessungen und die wichtigsten technischen Merkmale von Kaffemühlen mit Dosierer und Kaffeeautomaten, unterteilt nach Gerätetyp.

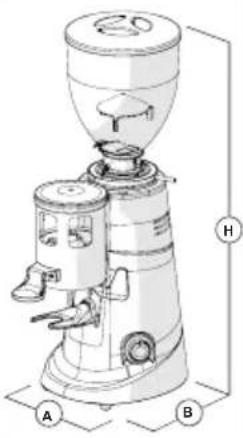

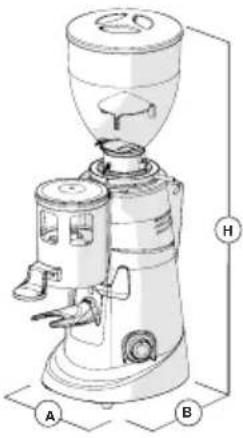

2.5.1 Abmessungen und Gewichte Kaffemühlen mit Dosierer

Modell	F4 A F5 F6	F71 AK
Abmessungen [H x B x H mm]	169 x 240 x 473	230 x 270 x 615 230	x 270 x 670 230 x	270 x 670
Nettogewicht [kg]	10 14 16 21

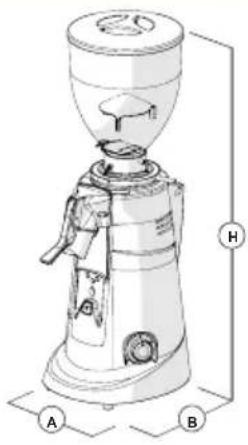

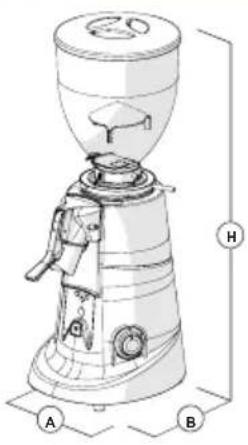

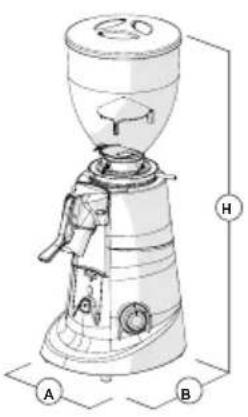

2.5.2 Abmessungen und Gewichte Kaffeemühlen

Modell	F4 D F5 D F71	DK
Abmessungen [H x B x H mm]	230 x 270 x 615 230	x 270 x 670 230 x 270 x 670
Nettogewicht [kg]	13 15,5 19

2.5.3 Technische Merkmale Kaffeemühlen

Modell		F4 A F5	F6 F71 AK
Versorgung		220-240V50 Hz	220-240V50 Hz	220-240V50 Hz	220-240V50 Hz
Leistung [Watt] 250 350 650 850
Mahlwerktyp Flach Flach Flach Konisch
Durchmesser der Mahlwerke [mm] 58 64 83 71
Drehzahl der Schleifscheibe [U/min]		1400 bei50 Hz	1350 bei50 Hz	1400 bei50 Hz	450 bei 50Hz
		1600bei 60 Hz	1550bei 60 Hz	1600bei 60 Hz	500bei 60 Hz
Trichterkapazität [g] 500 1500 1500 1500
Dosiererkapazität [g]		250 250	250 250
Dosiseinstellung pro Dosierhub [g]		5,5÷10	5,5÷10	5,5÷10	5,5÷10
Empfohlene Verwendung [kg/Tag]		Bis zu 1	Bis zu 2	Bis zu 6	Bis zu 14
Verfügbare Versionen (Betriebsarten)
A	Mit Mikroschalter zum automatischen Befüllen des Dosierers	√	√	√	√
T	Mit Timer (maximale Mahldauer = 60 Sekunden/Zyklus)	□	√	√	□
M	Mit Schalter (ON/OFF)	□	√	√	□
Häufigkeit des Mahlens, ausgedrückt in kg gemahlenen Kaffees
Standard-Schleifdauer		250 400	600 1200
Schleifdauer Red Speed		/	1600 2400	4800
Optional
Glocke 500 g		□	√	√	√
Metallpresse		√	√	√	√
Federpresse		√	√	√	√
Dosierhebel linke Seite		√	√	√	√
Schleifscheiben „Red Speed“		□	√	√	√

2.5.4 Technische Merkmale Kaffeemühle

Modell		F5 D F6 D F71 DK
Versorgung		220-240V50 Hz	220-240V50 Hz	220-240V50 Hz
Leistung [Watt] 350 650 850
Mahlwerktyp Flach Flach Konisch
Durchmesser der Mahlwerke [mm] 64 83 71
Drehzahl der Schleifscheibe [U/min]		1350bei 50 Hz	1400bei 50 Hz	300bei 50 Hz
		1550 bei 60Hz	1600 bei 60Hz	300bei 60 Hz
Trichterkapazität [g] 1500 1500 1500
Dosiererkapazität [g] 250 250 250
Dosiseinstellung pro Dosierhub [g] 5,5 ÷ 10 5,5 ÷ 10 5,5 ÷ 10
Empfohlene Verwendung [kg/Tag] Bis zu 2		Bis zu 6	Bis zu 14
Verfügbare Versionen (Betriebsarten)
T	Mit Timer (maximale Betriebszeit = 60 Sekunden/Zyklus)
M	Mit Schalter (ON/OFF)
Häufigkeit des Mahlens, ausgedrückt in kg gemahlenen Kaffees
Standard-Schleifdauer		400 600	1200
Schleifdauer Red Speed		1600 2400	4800
Optional
Glocke 500 g
Schleifscheiben „Red Speed“

2.6 Lärm

Die höchste Lärmemission unserer Mühlen mit Dosierer, gemessen im Hallraum UNI EN ISO 3741 in Übereinstimmung mit den Normen EN 60704-1, entspricht den Normen EN 60704-1: 1998 und EN 607043: 1996. Der äquivalente Lärmexpositionspegel für einen Bediener im Hinblick auf einen Grenzwertbetrieb der Maschine von 240 Minuten über acht Stunden entspricht 78 dB(A), gemäß der europäischen Richtlinie 86/188/EWG und der nachträglichen Revision 2003/10/EWG. Die Verwendung des Geräts erfordert daher keine Maßnahmen gegen Risiken durch Lärmbelastung am Arbeitsplatz (Artikel 3-8 von der Richtlinie 2003/10/EWG)

3 SICHERHEIT

3.1 Allgemeine Informationen

Der Käufer muss das gesamte bedienende Personal über die möglichen Risiken bei unsachgemäßem Gebrauch des Geräts, über die vom Hersteller vorgesehenen Sicherheitsvorrichtungen und über die allgemeinen Unfallverhütungsvorschriften der EU-Richtlinien und der Gesetzgebung des Landes, in dem das Gerät verwendet wird, informieren. Die Benutzer sollten sich mit der Position und Bedienung aller in dieser Betriebsanleitung beschriebenen Bedienelemente und Maschinenfunktionen vertraut machen.

ACHTUNG! Bevor Sie die Kaffemühlen mit Dosierer von Fiorenzato M.C. S.r.l. installieren, einschalten und zum ersten Mal benutzen, müssen Sie den gesamten Inhalt dieser Dokumentation und der Broschüre "SICHERHEITSHIN-WEISE" gelesen und verstanden haben.

ACHTUNG: Unbefugte Eingriffe in die Maschine oder der unbefugte Austausch eines oder mehrerer Teile der Maschine, die Verwendung von Zubehörteilen, die den Gebrauch der Maschine verändern, und die Verwendung von Nicht-Original-Ersatzteilen können Verletzungen verursachen und den korrekten Betrieb der Maschine beeinträchtigen.

Die Nichteinhaltung der oben genannten Punkte befreit Fiorenzato M.C. S.r.l. von jeglicher Verantwortung für Schäden an Personen und/oder Sachen.

3.2 Vernünftigerweise vorhersehbare Fehlanwendung

Fiorenzato M.C. S.r.l. lehnt jede Verantwortung ab und die Garantie verfällt im Falle von Fahrlässigkeit bei der Verwendung des Geräts oder Nichtbefolgung der Anweisungen durch den Benutzer.

Jegliche Verwendung des Geräts, die von der in dieser Anleitung beschriebenen abweicht, gilt als unsachgemäß.

Während der Benutzung des Geräts sind keine anderen Arbeiten und Tätigkeiten erlaubt, die als unsachgemäß gelten und die allgemein Risiken für die Sicherheit der Benutzer und/oder Schäden an der Maschine verursachen können.

Vernünftigerweise vorhersehbare Fehlanwendungen sind:

• Die Verwendung des Geräts zum Mahlen anderer Produkte als geröstete Kaffeebohnen (z.B. Pfeffer, Salz usw.).
• Die Verwendung des Geräts mit vorgemahlenem Kaffee.
• Die unsachgemäße Verwendung des Geräts durch Personal, das nicht in die Verwendung eingewiesen wurde und/oder diese Betriebsanleitung nicht gelesen hat.
• Die Verwendung von Ersatzteilen, die nicht original und/oder nicht spezifisch für das Modell Ihrer Kaffeemühle mit Dosierer sind.
• Die Verwendung der Maschine in einer explosionsgefährdeten Umgebung.

Darüber hinaus darf der Benutzer unter keinen Umständen:

• Den Versuch unternehmen, versehentlich in den Kaffee-Einfülltrichter und/oder den Mahlbereich gefallene Fremdkörper zu entfernen, ohne das Gerät vorher vom Stromnetz zu trennen.
• Das Gerät mit nassen oder feuchten Händen benutzen.
• Flüssigkeiten jeglicher Art in den Kaffee-Einfülltrichter und den Mahlbereich geben.
• Geben Sie den bereits gemahlenen Kaffee in den Trichter.

Im Falle eines ungewöhnlichen Verhaltens der Maschine ist für jeden notwendigen Eingriff das Wartungspersonal verantwortlich.

3.3 Hinweise für einen korrekten und sicheren Gebrauch

Um die Sicherheit des Bedieners zu gewährleisten und das Gerät optimal zu betreiben, ist die Erfüllung einiger einfacher, aber wichtiger Voraussetzungen wichtig, und zwar:

• Achten Sie auf die korrekte Verwendung des Netzkabels. Verwenden Sie nur Kabel oder Verlängerungen, deren Querschnitt für die in der Maschine installierte Leistung geeignet ist.
• Schützen Sie das Kabel vor hohen Temperaturen, Öl und scharfen Kanten.

- Abweichungen vom Normalbetrieb (erhöhte Leistungsaufnahme, Temperaturanstieg, übermäßige Vibrationen, abnormale Geräusche) deuten auf eine Fehlbedienung hin. Um Fehlfunktionen zu vermeiden, die direkt oder indirekt zu Schäden an Personen oder dem Gerät führen können, führen Sie die notwendige Wartung durch oder wenden Sie sich ggf. an Ihren Händler oder einen Fachmechaniker.

- Das Gerät ist schwer! Seien Sie vorsichtig während des Transports, der Handhabung und der Montage! Siehe Abschnitt 2.5 für das Gewicht des Geräts und Kapitel 4 für den richtigen Umgang mit dem Gerät.

3.4 Am Gerät angebrachte Sicherheitsvorrichtungen

Alle von Fiorenzato M.C. S.r.l. hergestellten Kaffemühlen mit Dosierer und Kaffeemühlen sind mit geeigneten mechanischen und elektromechanischen Vorrichtungen ausgestattet, um die Sicherheit des Benutzers und die Unversehrtheit/Funktionalität des Geräts während des Gebrauchs zu gewährleisten.

Die Geräte sind insbesondere mit den folgenden Sicherheitsvorrichtungen ausgestattet:

• Thermischer Motorschutz (bei allen Geräten vorhanden)

Der Motor des Geräts verfügt über einen Thermoschutz, der ihn vor übermäßiger Erwärmung aufgrund von Überstrom schützt und durch Unterbrechung der Stromversorgung des Motors eingreift. Sollte der Thermischer Motorschutz aufgrund von Fehlfunktionen (z.B. einer Verstopfung der Mahlwerke) auslösen, muss das Gerät mit dem Schalter ausgeschaltet, der Netzstecker aus der Steckdose gezogen und das Gerät an technisch qualifiziertes Personal übergeben werden. Arbeiten Sie niemals an dem Gerät, während es unter Strom steht, da die Gefahr besteht, dass der Motor unerwartet anspringt. Wenn sich das Gerät aufgrund einer Motorblockade überhitzt hat, warten Sie, bis es abgekühlt ist, bevor Sie es reparieren.

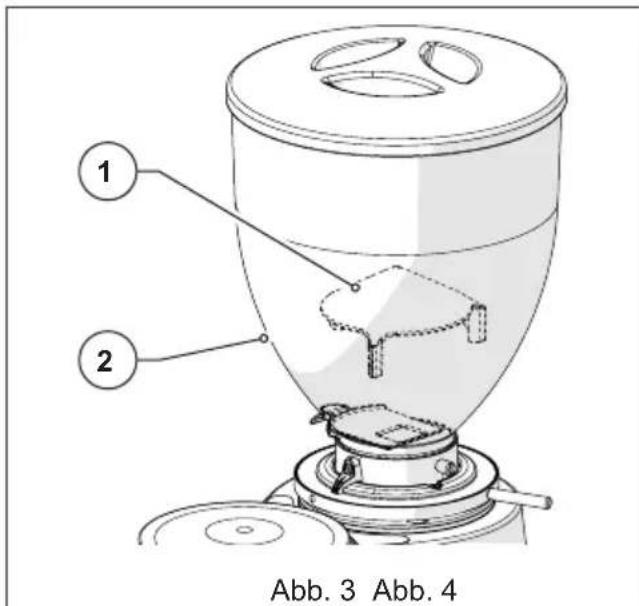

- Pilz für Eindringschutz am Kaffee-Einlauftrichter (Abb. 3)

Pilz für Eindringschutz (Det. 1) vorhanden in allen Einfülltrichtern (Det. 2) ermöglicht den Durchgang der Kaffeebohnen zur Mahlkammer und verhindert das versehentliche Einführen der Finger durch den Bediener.

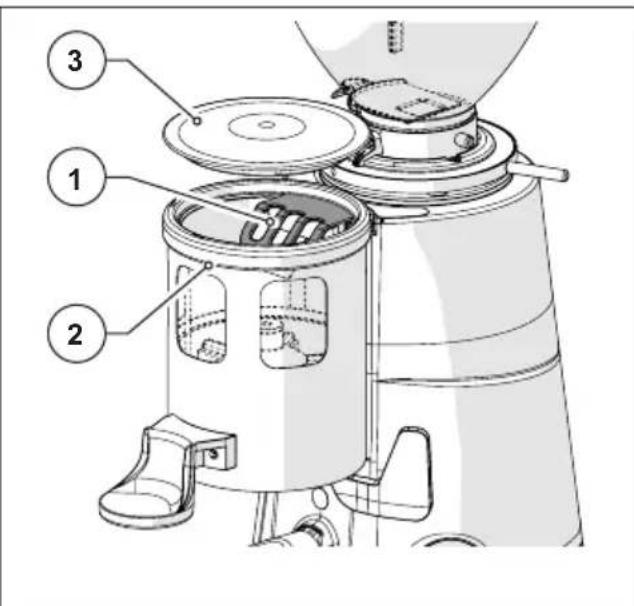

- Schutz des Kaffeeauslaufs bei Kaffemühlen mit Dosierer (Abb. 4)

Das Kaffee-Auslaufrohr aller Kaffemühlen mit Dosierer ist durch ein spezielles Kunststoffgitter geschützt (Det. 1), das am Gehäuse der Dosiereinheit befestigt ist (Det. 2), das verhindert, dass Finger in die Mahlkammer gelangen, wenn die Abdeckung des Dosierers (Det. 3) entfernt wird.

1 2 Abb. 3 Abb. 4

• Hebel zur Ringmutterverriegelung (Abb. 5)

Bei allen Geräten (mit Ausnahme der Kaffemühle mit Dosierer Modell F4A) gibt es einen Hebel zur Ringmutterverriegelung (Det. 1), der eine versehentliche Drehung der Einstellringmutter verhindert (Det. 2). Die Ringmutter kann nur gedreht werden, wenn Sie den Hebel zur Ringmutterverriegelung gedrückt halten.

• Sicherungsring Mutter (Abb. 6)

An der Mühle mit Dosierer Modell F4A gibt es eine Ringmutterverriegelung (Det. 1), der eine versehentliche Drehung der Einstellringmutter verhindert (Det. 2). Die Einstellringmutter kann nur gedreht werden, wenn eine anhaltende Kraft auf die Ringmutter ausgeübt wird.

• Kühlventilator (Abb. 7)

Nur bei der Mühle mit Dosierer Modell F71 AK und der Kaffeemühle Modell F71 DK befindet sich auf der Rückseite des Maschinengehäuses ein Kühlgebläse (Det. 1), das eine Überhitzung des Antriebsmotors des Mahlwerks verhindert. Dieser Ventilator wird elektronisch aktiviert.

1 2 1 2 Abb. 5 Abb. 6 Abb. 7 2

3.5 Restrisiken

Fiorenzato M.C. S.r.l. hat während der Entwicklungsphase die notwendigen Vorkehrungen getroffen, um den Betrieb der Kaffeemühle mit Dosierer unter Bedingungen von maximaler Sicherheit zu gewährleisten. Bei der Montage, Reinigung und Wartung des Geräts bleiben jedoch nicht auszuschließende Restrisiken, deren Auswirkungen durch eine adäquate Schulung des Bedieners gemäß den in der folgenden Tabelle aufgeführten Bestimmungen begegnet werden kann.

Für jedes Restrisiko wird angegeben, welche Maßnahmen sinnvoll sind, um das Ausmaß der einzelnen Risiken zu begrenzen und/oder aufzuheben.

Restrisiko Besteht bei: Bestimmungen zur Risikominderung
Prellungen und/oder Quetschungen der oberen und unteren Gliedmaßen durch das Gewicht des Geräts	Handhabung des Gerätes beim:Auspacken.Installation.Handhabung des Geräts zur Reinigung der jeweiligen Stellfläche.	Halten Sie das Gerät vor der Handhabung ganz fest.Stellen Sie sicher, dass Sie genügend Platz haben, um mit dem Gerät sicher zu hantieren, damit Sie dabei gegen keine Hindernisse stoßen.Verwenden Sie bei der Handhabung mit der Kaffeemühle mit Dosierer rutschfeste Handschuhe.
Stromschläge	Anschließen und Trennen des Netzkabels.	Überprüfen Sie den Zustand des Netzkabels regelmäßig und ersetzen Sie es, wenn es abgenutzt oder beschädigt zu sein scheint.Stellen Sie sicher, dass der Schalter in der Position "O" (OFF) steht, bevor Sie das Netzkabel an die Kaffeemühle mit Dosierer anschließen.

3.6 Warnetiketten an der Maschine

An der Unterseite der Kaffemühle mit Dosierer, in der Nähe des Netzkabels, ist ein Aufkleber (siehe Abb. 1) angebracht, der auf die Gefahr eines Stromschlags hinweist. Das Etikett weist auf das Vorhandensein von stromführenden Teilen im Inneren des Geräts hin.

ACHTUNG! Es ist verboten, die untere Abdeckung zu entfernen, während der Stecker an der Steckdose angeschlossen ist. Alle elektrischen Wartungsarbeiten (z.B. das Auswechseln eines beschädigten Kabels) müssen von qualifiziertem Personal und bei vom Netz getrenntem Gerät durchgeführt werden.

Mühle Kaffeemühle Abb. 8

4 INSTALLATION

ACHTUNG! Bitte lesen Sie das Nachstehende sorgfältig durch, bevor Sie das Gerät montieren und in Betrieb setzen.

4.1 Lagerung

Wenn das Gerät nicht unverzüglich an seinem Einsatzort montiert wird und eine Zwischenlagerung erforderlich ist, wird seine Ablegung an einem sicheren Ort empfohlen, der die folgenden Anforderungen erfüllt:

• Der für die Zwischenlagerung des Geräts gewählte Ort sollte ein vor Sonne und Witterung geschützter Bereich sein.
• Die Temperatur am Lagerort liegt zwischen 5C° und 40°C, die relative Luftfeuchtigkeit zwischen 30% und 90%.
• Falls das Gerät vor der Installation für längere Zeit gelagert werden muss, wird empfohlen, es in seiner Originalverpackung zu lassen, um einen angemesseneren Schutz zu gewährleisten.

4.2 Auswahl des Ortes für die Installation

In Anbetracht der Funktion der Kaffemühle mit Dosierer wird empfohlen, sie in der Nähe der Kaffeemaschine zu positionieren. Die Kaffeemühle kann aber auch an jedem anderen Ort aufgestellt werden, der in jedem Fall die unten genannten Bedingungen erfüllt.

Vergewissern Sie sich vor der Installation des Geräts, dass:

• Die für die Aufstellung des Geräts vorgesehene Fläche ist eben, gut nivelliert und stabil genug, um das Gewicht des Geräts zu tragen;
• Der zur Verfügung stehende Platz ist groß genug, um das Gerät korrekt zu installieren und einfach zu benutzen;
• Das Gerät darf nicht in der Nähe von Waschbecken und/oder Wasserhähnen montiert werden, die es mit Strahl- und/oder Spritzwasser nass machen könnten;
• Der Betriebsort sollte ausreichend beleuchtet und gut belüftet sein;
• In der Nähe des Ortes der Installation sollte eine Steckdose für den elektrischen Anschluss des Geräts vorhanden sein, die den im Verwendungsland geltenden Vorschriften entspricht.

ACHTUNG! Die Steckdose muss mit einem effizienten Erdungssystem ausgestattet sein.

ACHTUNG! Das elektrische Versorgungssystem muss außerdem über einen thermomagnetischen Sicherheitsschalter verfügen, der sich vor der Steck-dose an einer bekannten und für den Bediener leicht erreichbaren Stelle be-findet, damit das Gerät vor Überlastungen und Spannungsstößen und der Benutzer vor Stromschlägen geschützt werden.

4.3 Auspacken und Handhabung des Geräts

Prüfen Sie nach dem Öffnen der Verpackung sorgfältig, ob das Gerät unversehrt ist und keine beschädigten Teile aufweist.

• Öffnen Sie die Verpackung in der Nähe des Aufstellungsortes und achten Sie darauf, dass genügend Platz für eine sichere Handhabung des Gerätes vorhanden ist.
• Nehmen Sie das Gerät aus der Verpackung und halten Sie es fest und sicher.
• Stellen Sie die Kaffemühle mit Dosierer oder die Kaffeemühle auf die Arbeitsfläche.

ACHTUNG! Gehen Sie bei der Handhabung des Geräts mit äußerster Vorsicht vor. Aufgrund des Gewichts (10 bis 21 kg je nach Modell) und der speziellen, abgerundeten Form des Gerätekörpers besteht die Gefahr des Ausrutschens und des Verlusts der Bodenhaftung mit möglichem Sturz und Quetschungen der Füße beim Anheben und/oder der Hände beim Abstellen des Geräts auf der Arbeitsfläche.

ACHTUNG! Die Verpackungsteile dürfen nicht in der Reichweite von Kindern verbleiben, da sie eine potentielle Gefahrenquelle darstellen. Bewahren Sie die Verpackung bis zum Ablauf der Garantiezeit auf.

4.4 Installation und Netzanschluss

Um die Installation abzuschließen und Ihr neues Gerät in Betrieb zu nehmen, brauchen Sie nur:

• Sicherstellen, dass die Spannung des Stromnetzes den Leistungsanforderungen entspricht und dass die elektrische Kapazität des Systems für die vom Gerät aufgenommene Leistung ausreicht (siehe Kennzeichnungsetikett an der Seite der Kaffeemühle mit Dosierer).
• Stecken Sie den Stecker des Stromversorgungskabels (Abb. 9 Det. 1) in die am Einsatzort vorgesehene Steckdose (Abb. 9 Det. 2);

Wenn die Verwendung von Netzadaptern, Mehrfachsteckdosen oder Verlängerungskabeln erforderlich ist, müssen unbedingt Produkte verwendet werden, die den im Verwendungsland geltenden Zertifizierungsnormen entsprechen.

- Falls vorhanden, stellen Sie den thermomagnetischen Schutzschalter vor der Netzsteckdose auf die Position „EIN" (Abb. 10).

EIN AUS

Abb. 10

Die Kaffemühle mit Dosierer kann nun geladen und zum Mahlen von Kaffee verwendet werden, wie im nächsten Kapitel beschrieben.

5 VERWENDUNG DES GERÄTS

5.1 Vorbereitung für den Einsatz der Kaffemühle mit Dosierer und der Kaffeemühle

Nach der Installation ist das Gerät einsatzbereit und kann mit zu mahlenden Kaffeebohnen bestückt werden.

Mit Verweis auf Abb. 11, unabhängig von der Art des Geräts, das Sie besitzen, müssen Sie zum Einfüllen der Kaffeebohnen Folgendes beachten:

• Montieren Sie den Trichter (Det. 1) auf die Mahlkammer (Det. 2) und fixieren Sie ihn in seiner Arbeitsposition, indem Sie die Befestigungsschraube anziehen (Det. 3).
• Sichergestellt werden, dass der Schieber (Det. 4) vollständig geschlossen ist.
• Der Deckel (Det. 5) und den Trichter mit den zum Mahlen vorbereiteten gerösteten Kaffeebohnen befüllen.
• Der Trichter mit dem dazugehörigen Deckel (Det. 5).
• Den Schieber langsam öffnen (Det. 4) langsam geöffnet werden, um die Beschickung der Mahlkammer mit den Kaffeebohnen zu ermöglichen.
• Das Gerät ist nun geladen und bereit, gestartet zu werden.

5 1 4 3 2 Abb. 11

5.2 Steuerung der Maschine

Alle Kaffemühlen mit Dosierer werden über den Ein/Aus-Schalter am Gerät bedient.

Die Art des Schalters (und damit die Betriebsart des Geräts) variiert je nach der Version der Kaffemühle mit Dosierer und/oder der Kaffeemühle, die Sie besitzen.

Die verschiedenen Schalter, die in den verschiedenen Versionen des Geräts vorhanden sind, und ihre Funktionsweise werden im Folgenden beschrieben.

5.2.1 O/I/START"-Schalter bei Geräten der "A"-Version

O/I/Start"-Schutzschalter (Abb. 12 Det. 1) verfügbar auf:
Mühle F4 A F5 (A) F6 (A) F71	AK
Kaffeemühle für Drogeriemarkt	/ / / /
Bei Kaffemühlen mit Dosierer der Version 'A' (d.h. mit einem Mikroschalter für die automatische Befüllung der Dosiereinheit) gibt es einen dreistufigen 'O/I/START'-Schalter.Auf Stellung „O“ gedreht: Gerät ausgeschaltet (Spannungsversorgung unterbrochen).Auf Position 'I' gedreht: Gerät eingeschaltet (Stromzufuhr ausgeschaltet) mit automatischem Mahlbeginn alle 6 Dosiervorgänge.- Das Mahlen wird automatisch gestoppt, wenn der Dosierer (Det. 2) vollständig gefüllt ist und der Mikroschalter (Det. 3) durch den gemahlenen Kaffee aktiviert wird, wenn der Höchststand erreicht ist.- Das Mahlen wird nach sechs Dosiervorgängen automatisch neu gestartet und beim Nachfüllen des Dosierers wieder gestoppt.Auf die Position 'START' gedreht: Der Motor startet und das Schleifen beginnt. Wird in der Regel bei der Inbetriebnahme zum Befüllen der Dosiereinheit verwendet.
Abb. 12

5.2.2 Schalter mit "TIMER" bei Geräten der Version "T"

Schalter mit "TIMER" (Abb. 13 Det. 1) verfügbar auf:
Mühle F5 (T) F6 (T)
Kaffeemühle für Drogeriemarkt	F5 D (T) F6	D (T) F71 DK (T)
Bei den Geräten der 'T'-Version gibt es einen Zeitschalter (TIMER), der den Beginn des Mahlens für die gewählte Zeit (maximal 60 Sekunden pro Zyklus) steuert.Auf Position "0" gedreht: Gerät ausgeschaltet (Stromzufuhr unterbrochen).Auf Position "X" Sekunden gedreht: Gerät eingeschaltet (Stromzufuhr abgeschaltet) und sofortiger Beginn des Mahlens für die gewählte Zeit. Die maximale Zeit, die für das Mahlen eingestellt werden kann, beträgt 60 Sekunden pro Zyklus.- Das Mahlen wird automatisch gestoppt, wenn die ausgewählte Zeit abgelaufen ist.Hinweis:Die Kaffemühlen mit Dosierer der Version "T" sind nicht mit einem Mikroschalter für den automatischen Mahlstopp ausgestattet. Wenn also die eingestellte Zeit beim Befüllen der Dosiereinheit noch nicht abgelaufen ist (Det. 2) oder der Behälter/Beutel in Kaffeemühlen für Drogeriemarkt (Det. 3), müssen Sie das Gerät manuell stoppen (ausschalten), indem Sie den Schalter auf die Position '0' stellen.Hinweis:Der Dosierhebel (Det. 4) bei der 'T'-Version der Kaffemühlen mit Dosierer werden die Dosierhübe nicht gezählt und das Mahlen wird daher nicht automatisch neu gestartet. Wenn Sie den Dosierer entleeren, muss das Mahlen manuell neu gestartet werden, indem Sie den Schalter auf die gewünschte Mahldauer zurückdrehen.
Abb. 13

5.2.3 „O/I" - Schalter bei Geräten der "M"-Version

Manueller Schalter “O/I” (Abb. 14 Det. 1) verfügbar auf:
Mühle F5 (M) F6 (M)
Kaffeemühle für Drogeriemarkt	F5 D (M) F6	D (M) F71 DK (M) /
Die Geräte der 'M'-Version verfügen über einen stabilen 'O/I'-Schalter mit zwei Positionen.Auf Stellung „O“ gedreht: Gerät ausgeschaltet (Spannungsversorgung unterbrochen).Auf Stellung „I“ gedreht: Gerät eingeschaltet (elektrisch angetrieben) und sofortiger Beginn des Dauermahlens.- Um das Mahlen des Kaffees zu beenden, müssen Sie den Schalter auf die Position "O" stellen, indem Sie das Gerät vollständig ausschalten.Hinweis: Die Kaffemühlen mit Dosierer der "M"-Version sind nicht mit einem Mikroschalter für den automatischen Mahlstopp ausgestattet, so dass beim Befüllen des Dosieres (Det. 2) oder der Behälter/Beutel in Kaffeemühlen für Drogeriemarkt (Det. 3), müssen Sie das Gerät manuell stoppen (ausschalten), indem Sie den Schalter auf die Position 'O' stellen.Hinweis: Der Dosierhebel (Det. 4) bei der 'M'-Version der Kaffemühlen mit Dosierer werden die Dosierhübe nicht gezählt und das Mahlen wird daher nicht automatisch neu gestartet. Wenn der Dosierer geleert wird, muss das Mahlen manuell durch erneutes Drehen des Schalters wieder gestartet werden.
Abb. 14

5.3 Mahlgrad einstellen

Unabhängig von der Art des Geräts in Ihrem Besitz (Kaffeemühle mit Dosierer oder Kaffeeautomat) und dem jeweiligen Modell/der jeweiligen Version müssen Sie, um den Mahlgrad des Kaffees zu ändern, auf den Einstellring wirken (Det. 1), der sich unter dem Trichter (Det. 2).

Um den Mahlgrad zu variieren, ist es notwendig:

• Das Mahlen des Kaffees starten.
- Den Hebel zur Ringmutterverriegelung drücken und halten (Det. 3).
- Drehen Sie den Stellring im Uhrzeigersinn, um größer zu mahlen.
- Drehen Sie den Stellring gegen den Uhrzeigersinn, um feiner zu mahlen.
- Lassen Sie den Hebel (Teil. 3) los, um die Ringmutter in der neuen Position zu verriegeln.

Hinweis: Nur bei der Kaffemühle mit Dosierer F4 A ist der Hebel zur Ringmutterverriegelung (Det. 3) nicht vorhanden. An seiner Stelle befindet sich eine Sicherungsring Mutter (Det. 4), die nicht gedrückt werden muss. Um den Mahlgrad zu ändern, genügt es daher, die Einstellringmutter direkt drehen (Det. 1).

Mod. F4 A 4 + 1

Die Einstellung soll bei laufendem Motor erfolgen. Es wird das Mahlen von geringen Mengen an Kaffee empfohlen, um den Mahlgrad optisch einschätzen zu können.

5.4 Dosiereinstellung (nur bei Kaffemühlen mit Dosierer)

Um die Menge des gemahlenen Kaffees bei jeder Ausgabe einzustellen, genügt es, die Höhe des Dosiersterns im Inneren des Dosierers zu variieren.

Zu diesem Zweck ist es notwendig:

• Der Deckel (Det. 1) von der Dosiereinheit entfernen (Det. 2).
• Fassen Sie den Stift (Det. 3) und halten Sie ihn fest, um eine Drehung der Dosierstern-Baugruppe (Det. 4) während der Einstellung zu verhindern.
• Fassen Sie den Einstellknopf (Det. 5) unter der Dosiereinheit an, ziehen Sie ihn nach unten und drehen Sie ihn im Uhrzeigersinn, um die Höhe des Dosiersterns (und damit die Menge des bei jeder Dosierung ausgegebenen Kaffees) zu erhöhen.
• Ziehen Sie den Einstellknopf (Det. 5) nach unten und drehen Sie ihn gegen den Uhrzeigersinn, um die Höhe des Dosiersterns (und damit die Menge des bei jeder Dosierung ausgegebenen Kaffees) zu verringern.
• Wenn die Einstellung abgeschlossen ist, lassen Sie den Einstellknopf (Det. 5) und den Sicherungsstift los (Det. 3).
• Verschließen Sie den Dosierer mit dem zuvor entfernten Deckel.

5.5 Abnahme der Dosis (nur bei Kaffemühlen mit Dosierer)

Um eine Dosis gemahlenen Kaffee aus dem Dosierer zu entnehmen, müssen Sie:

• Die Filtertasse der Kaffeemaschine (Det. 1) auf die Stützgabel der Maschine positionieren (Det. 2).
- Fassen Sie den Hebel der Dosiereinheit (Det. 3) und ziehen Sie ihn bis zum Anschlag (Det. 4), damit die Dosis gemahlenen Kaffees aus dem Dosierer in die Filtertasse fließen kann.
- Sobald die Dosis entnommen wurde, lassen Sie den Hebel los, ohne ihn beim Rückhub zu begleiten.
- Wenn Sie eine doppelte Dosis gemahlenen Kaffee entnehmen möchten, ziehen Sie den Dosierhebel zweimal, ohne die Filtertasse von der Gabel zu nehmen.

WARNHINWEIS: Der Dosierhebel muss immer bis zum Anschlag betätigt werden. Ziehen Sie ihn niemals teilweise heraus.

5.6 Pressen der Dosis (nur bei Kaffemühlen mit Dosierer)

Um die soeben bezogene Kaffeemenge zu pressen, drücken Sie einfach die Filtertasse (Det. 1) gegen die Presse (Det. 2).

Hinweis: Wenn das Gerät mit einer Federpresse ausgestattet ist (Det. 3 - Opti-onal), setzen Sie den Filterbecher auf die Gabel an der Pressscheibe und drücken Sie dann den Knopf nach unten.

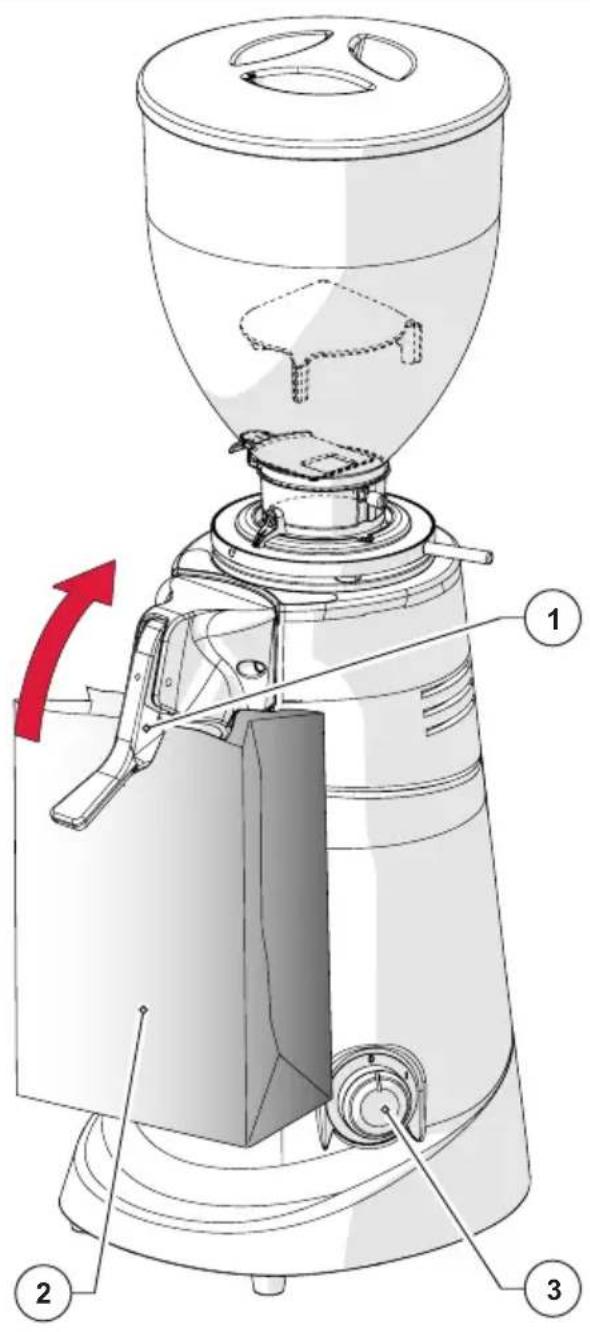

5.7 Sammlung von gemahlenem Kaffee (nur bei Kaffeemühlen)

Um den gemahlenen Kaffee, der aus der Kaffeemühle kommt, zu sammeln, ist es notwendig:

• Ziehen Sie den Hebel für die Beutelverriegelung (Det. 1), der sich über dem Kaffeeauslaufrohr befindet, nach oben.
• Legen Sie die Papiertüte (Det. 2) auf das Kaffeeauslaufrohr und verriegeln Sie sie, indem Sie den Hebel loslassen.

HINWEIS: Verwenden Sie Auffangbeutel für gemahlenen Kaffee, die groß genug sind, um den gesamten Kaffee, den Sie mahlen möchten, aufzunehmen.

• Schalten Sie die Kaffeemühle über den Schalter (Det. 3) ein [siehe §5.2.2 und §5.2.3] und warten Sie, bis die gewünschte Menge Kaffee gemahlen ist.
• Nachdem Sie die gewünschte Menge Kaffee gemahlen haben, stoppen Sie den Mahlvorgang und schalten das Gerät aus, indem Sie den Schalter auf die Position "O" stellen.
• Entfernen Sie den Beutel (Det. 2), nachdem Sie ihn vom Verriegelungshebel gelöst haben (Det. 3).

WARNHINWEIS: Vergewissern Sie sich, dass der Kaffeeauslauf frei von Hindernissen ist, da sich das Gerät sonst verklemmt. Um den gemahlenen Kaffee vollständig auslaufen zu lassen, drücken Sie den Griff des Kaffeeauslaufs fest an.

6.1 Gewöhnliche Wartung

ACHTUNG! Vor allen gewöhnlichen Wartungsarbeiten am Gerät ist diese vom Stromnetz zu trennen, indem man den entsprechenden Schalter (Abb. 15) in die Stellung „O“ (OFF) dreht und den Netzstecker aus der Steckdose zieht (Abb. 16).

Abb. 15 Abb. 16

Alle Maßnahmen zur gewöhnlichen Wartung Ihres Geräts sind in der nachstehenden Tabelle zusammengefasst.

Fiorenzato M.C. S.r.l. empfiehlt seinen Kunden, die angegebenen Maßnahmen gewissenhaft zu befolgen und sie in den beschriebenen Zeiten und Modi auszuführen.

PLANMÄSSIGE WARTUNGSEINGRIFFE
Häufigkeit Art des Eingriffs Ausführender Par.
Am Ende jedes Verbrauchs	Sorgfältige Reinigung des Geräts Benutzer 6.1.1
Am Ende jedes Verbrauchs	Prüfung des Zustandes des Netzkabels	Benutzer 6.1.2
Jeden Monat Reinigung der Mahlwerke Benutzer 6.1.3
Bei Bedarf	Stilllegung der Kaffeemühle mit Dosierer	Benutzer 6.1.4
Am Verfallsdatum, das für Ihren Gerätetyp angegeben ist (siehe die Felder "Schleifdauer" in Par. 2.5.3 und 2.5.4).	Austausch der Mahlwerke	Qualifizierter Bediener oder Fachtechniker	6.1.5

6.1.1 Reinigung des Geräts

NACH JEDEM ARBEITSTAG: Führen Sie eine gründliche Reinigung des Geräts durch.

Auf allen Kaffemühlen mit Dosierer und Kaffeemühlen

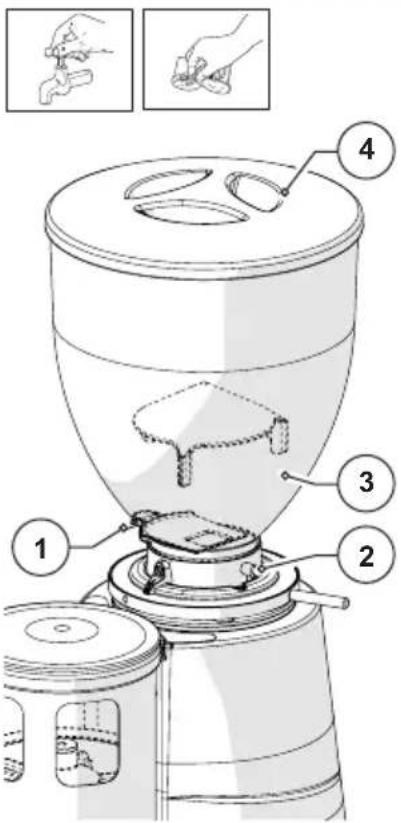

• Schieber schließen (Det. 1), Befestigungschraube lösen (Det. 2) und den Trichter vom (Det. 3) Gerät entfernen.
• Den Deckel (Det. 4) vom Trichter entfernen und diesen von den innen liegenden Kaffeebohnen befreien. Es wird empfohlen, den Kaffee in den Originalbeutel zu kippen und luftdicht zu verschließen, um das Aroma zu erhalten.
• Die inneren und äußeren Oberflächen des Trichters mit warmen Wasser und einem geruchsneutralen Reinigungs- und Entfettungsprodukt mit neutralem pH-Wert reinigen, das für den Lebensmittelbereich geeignet ist. Keine Kratzschwämme und/oder aggressive Reinigungsmittel verwenden, die die Oberflächen des Trichters beschädigen könnten.
  • Die gewaschenen Teile gründlich mit einem weichen, trockenen Tuch abtrocknen.

ACHTUNG! Der Trichter spülmaschinenfest.

Auf allen Kaffemühlen mit Dosierer und Kaffeemühlen

- Entfernen Sie mit einem Pinsel mit weichen Borsten (sauber und desinfiziert) und einem Staubsauger Kaffeebohnen und Kaffeepulverreste aus der Mahlkammer (Det. 1).

ACHTUNG! Verwenden Sie zur Reinigung der Mahlkammer und der Mahlwerke kein Wasser und/oder Reinigungsmittel.

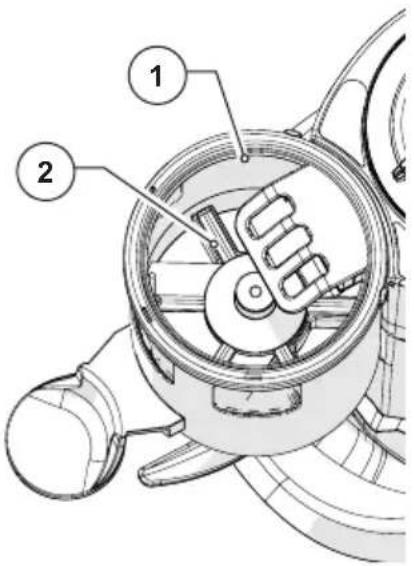

Nur bei Kaffemühlen mit DosiererEntfernen Sie die Abdeckung der Dosiereinheit und entfernen Sie mit einem weichen Pinsel (sauber und desinfiziert) und einem Staubsauger Kaffee-pulverreste aus dem Behälter (Det. 1) und der Do-sierstern-Baugruppe (Det. 2).ACHTUNG! Verwenden Sie zur Reinigung des Dosierers kein Wasser und/oder Reinigungsmittel.	[IMAGE]
Nur bei Kaffemühlen mit DosiererWaschen Sie die Kaffeauffangschale (Det. 1) mit warmem Wasser und einem pH-neutralen, lebens-mittelechten, unparfümierten Reinigungs- und Entfet-tungsmittel.Mit einem weichen Tuch abtrocknen.
Nur bei KaffeemühlenReinigen Sie mit einem Pinsel oder einer Bürste mitweichen Borsten (sauber und desinfiziert) das Innere des Kaffeeauslaufrohrs (Det. 1).ACHTUNG! Verwenden Sie kein Wasserund/oder Reinigungsmittel, um das Auslaus-rohr zu reinigen.

Auf allen Kaffemühlen mit Dosierer und Kaffeemühlen

- Die äußere Reinigung des Maschinenkörpers muss mit weichen Tüchern und Produkten durchgeführt werden, die für den Lebensmittelbereich geeignet sind.

ACHTUNG! Keine Kratzschwämme und/oder aggressive Reinigungsmittel verwenden, die die äußeren Oberflächen der Maschine beschädigen könnten.

ACHTUNG! Es ist verboten, den Maschinenkörper mit Wasser- oder Dampfstrahlen zu reinigen.

Auf allen Kaffemühlen mit Dosierer und Kaffeemühlen

• Setzen Sie nach der Reinigung den Trichter (z.B. Det. 1) wieder in die Mahlkammer ein und sichern Sie ihn mit der entsprechenden Befestigungsschraube (z.B. Det. 2).
• Schließen Sie den Trichter mit seinem Deckel (z.B. Det. 4).

Nur bei Kaffemühlen mit Dosierer

• Schließen Sie die Dosiereinheit (Det. 4) mit ihrem Deckel (Det. 5).
• Stellen Sie die Kaffeeauffangschale (Det. 6) auf den Boden der Kaffeemühle mit Dosierer.

Das Gerät ist wieder einsatzbereit, nachdem es elektrisch betrieben und mit Kaffeebohnen gefüllt wurde.

6.1.2 Prüfung des Zustands des Netzkabels

AM ENDE JEDES ARBEITSTAGES: Überprüfung des Netzkabels.

Auf allen Kaffemühlen mit Dosierer und Kaffeemühlen

- Prüfen Sie bei abgezogenem Kabel aus der Steckdose visuell und durch Berührung, ob die Schutzhülle intakt ist, die Drähte nicht freiliegen und der Stecker nicht beschädigt ist.

ACHTUNG! Wenn das Netzkabel beschädigt ist, ersetzen Sie es durch eines, das die gleichen Eigenschaften hat.

6.1.3 Gründliche Reinigung der Mahlwerke

JEDEN MONAT: die Reinigung am Boden der Mahlwerke ausführen

Auf allen Kaffemühlen mit Dosierer und Kaffeemühlen

Die Mahlwerke müssen einmal im Monat (oder bei Bedarf) gründlich gereinigt werden. Verwenden Sie dazu spezielle Produkte zur Reinigung von Kaffemühlen mit Dosierer und/oder Kaffeemühlen, die auf dem Markt erhältlich sind (z. B. PULY GRIND Reinigungsmittel).

• Die gründliche Reinigung muss am Ende der Endreinigung (siehe Abschnitt 6.1.1) durchgeführt werden, wobei die Maschine ohne Kaffee und ohne Einfülltrichter ist.
• Die Reinigung der Mühlwerke erfolgt, indem eine Dosis des Produkts in die Mahlkammer (völlig leer) gekippt wird und der Mahlvorgang kann danach starten. Während des Mahlens regeneriert das Produkt (in Form von Körnern oder Kristallen) die Mahlwerke, indem es alle Kaffeeablagerungen, Verkrustungen, Schimmel und Fettablagerungen vollständig von deren Oberfläche entfernt, das Öl absorbiert und den ranzigen Zustand eliminiert ohne dass dabei Rückstände hinterlassen werden.
- Auf diese Weise erfolgt die Regeneration, ohne dass die Mahlwerke demontiert werden müssen und ohne dass die eingestellte Mahlposition umgeändert werden muss.

puly gind Pultore Pultore puly gind Pultore

6.1.4 Stilllegen des Geräts

Wenn das Gerät für einen längeren Zeitraum (Bsp. Feiertage, Ferien usw.) nicht verwendet wird, werden folgende Reinigungsarbeiten für ihre Erhaltung in einem gutem Zustand und für die Vermeidung von möglichen Problemen beim nächsten Neustart empfohlen.

WENN BENÖTIGT: Reinigung und Stillegung

• Führen Sie eine gründliche Reinigung des Geräts durch, wie in Abs. 6.1.1.
• Führen Sie eine gründliche Reinigung der Mahlwerke durch, wie in Kapitel 6.1.3.
  • Das Netzkabel aus der Steckdose ziehen.
• Decken Sie das Gerät mit einem Geschirrtuch ab, um es vor Staub und Schmutz zu schützen.

6.1.5 Austausch der Mahlwerke

Die von Fiorenzato M.C. S.r.l. empfohlene Häufigkeit für den Austausch von Schleifsteinen hängt von Ihrem Gerätemodell und der Art der installierten Schleifsteine ab. Die Häufigkeit des Austauschs, ausgedrückt in Kilogramm gemahlenen Kaffees, entnehmen Sie bitte den Tabellen der technischen Daten in den Abschnitten 2.5.3 und 2.5.4.

ACHTUNG! Der Austausch der Mahlwerke muss von einem qualifizierten Bediener oder Fachtechnikern ausgeführt werden, die Original-Ersatzteile verwenden.

6.2 Außerordentliche Wartung

Für Kaffemühlen mit Dosierer und Kaffeemühlen sind keine außerordentlichen Wartungsarbeiten vorgesehen. Im Falle von Brüchen und/oder Störungen, die nicht in diesem Abschnitt „7 STÖRUNGEN - URSACHEN - LÖSUNGEN“ behandelt werden, sollten Sie jedoch nicht auf eigene Faust eingreifen, sondern Ihren Händler vor Ort informieren, der sich mit dem Servicezentrum von Fiorenzato M.C. S.r.l. in Verbindung setzen wird, um das Problem zu lösen.

7 STÖRUNGEN - URSACHEN - LÖSUNGEN

Die Tabelle zeigt die möglichen Störungen, die dazu führen können, dass Ihr Gerät nicht richtig funktioniert und/oder nicht richtig funktioniert. Für jede Störung werden die mögliche Ursache und die zur Wiederherstellung des korrekten Betriebs zu ergreifenden Maßnahmen angegeben.

Störung Ursache Lösung
Das Gerät schaltet sich nicht ein.	Ausfall der Stromversorgung.	• Stellen Sie sicher, dass der Schalter in der Position „I" (ON) steht;• Stellen Sie sicher, dass der Leitungsschutzschalter vor der Netzsteckdose (falls vorhanden) in der Position „EIN" steht.• Vergewissern Sie sich, dass das Netzkabel unbeschädigt und korrekt an die Steckdose am Einsatzort angeschlossen ist.
Die Kaffeebohnen gehen nicht vom Einfülltrichter herunter.	Schieber geschlossen. •	Öffnen Sie den Schieber.
Während des Mahlvorgangs schaltet sich der Motor ab.	Eingriff des Thermoschutzes am Motor wegen der Blockierung des Mahlsystems im Fall von Gegenständen oder Fremdkörpern zwischen den Mahlwerken.	• Das Gerät ausschalten und war-ten, bis es vollständig abgekühlt ist.• Das Gerät von der Stromquelle trennen.• Den Schieber schließen und den Einfülltrichter entfernen.• Reinigen Sie die Mahlkammer und entfernen Sie alle Fremdkörper.• Das Gerät wieder zusammenbauen und einen Mahlzyklus starten.

ACHTUNG! Wenn die Störung auch nach Durchführung der vorgeschlagenen Abhilfemaßnahmen fortbesteht oder wenn Funktionsanomalien auftreten, die nicht in der Tabelle aufgeführt sind, wenden Sie sich an Ihren Händler vor Ort, der entscheiden wird, ob Sie den Kundendienst von Fiorenzato M.C. S.r.l. das Gerät von einem spezialisierten Techniker reparieren oder überholen lassen.

8 ANFRAGE ERSATZTEILE

Wenn es notwendig ist, verschlissene Teile des Geräts (z.B. Mahlwerke) zu ersetzen, muss der Endverbraucher (z.B. Barkeeper / Gastronom / Lebensmittelhändler usw.) seinen örtlichen Händler als direkten Vermittler von Fiorenzato M.C. S.r.l. kontaktieren und das Modell der Kaffeemühle mit Dosierer seinem Besitz mitteilen, um Originalersatzteile zu identifizieren, anzufordern und zu erhalten. Nur autorisierte Gebietshändler erhalten dann die Möglichkeit, sich auf unserer Website zu registrieren, um das erforderliche Ersatzteil zu bestellen.

Gebietshändler, die Ersatzteile anfordern möchten, müssen dies tun:

• Rufen Sie die Website www.fiorenzato.com auf, gehen Sie in den Bereich Ersatzteile und wählen Sie das vom Endverbraucher angegebene Modell der die Kaffeemühle mit Dosierer aus.
• Gehen Sie in den reservierten Bereich und geben Sie Ihre Anmeldedaten in das entsprechende Formular ein (beim ersten Zugriff wird eine Registrierung mit Eingabe Ihrer Identifikationsdaten angefordert).
• Wählen Sie die benötigten Ersatzteile mithilfe der Explosionszeichnungen des Produkts im Portal aus.
• Folgen Sie den Anweisungen, um Ihre Bestellung abzuschließen und sende Sie sie an Fiorenzato M.C. S.r.l. .
• Der örtliche Händler wird von Fiorenzato M.C. S.r.l. Mitarbeitern kontaktiert, die sich um die Anfrage kümmern werden.

ACHTUNG! Bitte beachten Sie, dass die Austauscharbeiten an den Mahlwerken und allgemein an allen inneren Elementen der Kaffeemühle von einem technischen Fachpersonal auszuführen sind.

ACHTUNG! Fiorenzato M.C. S.r.l. übernimmt keine Verantwortung für etwaige Personen- und/oder Geräteschäden, die durch den Austausch von Komponenten mit Nicht-Original-Ersatzteilen und durch die Arbeit von einem unqualifizierten Personal entstehen.

9 ENTSORGUNG

ACHTUNG! In den verschiedenen Ländern sind die Gesetze bezüglich der Entsorgung von elektrischen und elektronischen Produkten verschieden und daher müssen die Vorschriften der jeweiligen Gesetze und der zuständigen Behörden am Ort der Entsorgung beachtet werden.

• Wenn das Kennzeichnungsetikett auf dem Gerät das Symbol eines durchgestrichenen Müllcontainers (siehe Abbildung) zeigt, weist dies darauf hin, dass das Produkt gemäß den geltenden Bestimmungen als elektrisches oder elektronisches Gerät klassifiziert wird und der EU-Richtlinie 2002/96/EG (RAEE) entspricht, weshalb es am Ende seiner Lebenszeit verpflichtend vom Hausmüll getrennt entsorgt werden muss.
• Das Gerät muss daher kostenlos bei einer Altstoffsammelstelle für elektrische und elektronische Geräte oder im Rahmen des Kaufs eines neuen gleichwertigen Geräts an Ihren Händler zurückgegeben werden.
• Der Benutzer ist dafür zuständig, das Gerät am Ende seines Lebenszyklus zur entsprechenden Sammelstelle zu bringen unter Androhung der in den geltenden Abfallgesetzen vorgesehenen Strafen. Eine adäquate Mülltrennung für die Weiterverwertung, umweltschonende Behandlung und Entsorgung des für das Recycling aufbereiteten Geräts trägt dazu bei, dass negative Auswirkungen auf Gesundheit und Umwelt vermieden werden und sie begünstigt das Recycling der Materialien, aus denen das Produkt besteht. Für detailliertere Informationen über die verfügbaren Sammelstellen wenden Sie sich bitte an die örtlichen Abfallbehörden oder an das Geschäft, in dem das Gerät gekauft wurde. Die Hersteller und Importeure kommen ihrer Verantwortung hinsichtlich des Recyclings, der Aufbereitung und der umweltgerechten Entsorgung nach und das sowohl direkt als auch durch die Abgabe an eine Sammelstelle.

:ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"

• וְרָהוֹת

•.%90 -5

• הַרְהָה

.ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"
