BEDIENUNGSANLEITUNG 330010 Max Pro

Benutz und Wartungsanleitung DE

INHALTSVERZEICHNIS

1-ALLGEMEINEINFORMATIONEN

Zweck des Handbuchs 4
- Identifikation des Herstellers und des Gerätes.. 4
- Beschreibung des Geräts 5
- Technische Eigenschaften 6
- Außenabmessungen 7
- Sicherheitsvorrichtungen 8
Informationen zur Sicherheit 8
Restrisiken 9

3-INFORMATIONEN ZUR BEDIENUNG

UND REINIGUNG

Beschreibung der Bedingungselemente 11
Verwendung des Ruhlstabs 12 Verwendung des Schwingesens 12
Bedierungshinweise 12
Reinigung am Tagesende 13
Längere Außerbetriebsetzung des Gerätes ...13
Fehlersuche 13

2-INFORMATIONEN ZUR INSTALLATION

Verpackung und Auspacken 10
Installationsbereich 10
Elektrischer Anschluss 10

4-ANLAGEN

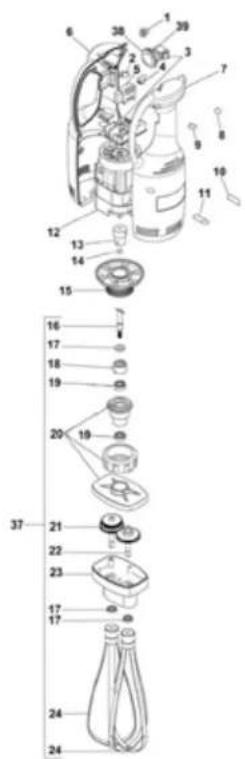

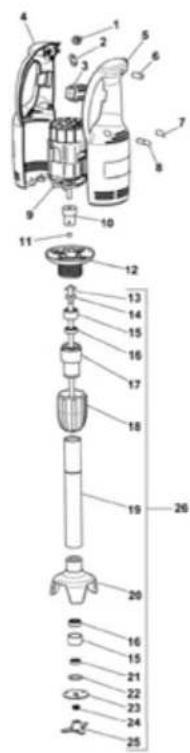

Ersatztelelkalog. 14

MaxPro

Zweck des Handbuchs

Dieses Handbuch wurde vom Hersteller verfasst und ist Bestandteil der Gerätausstattung. Der Hersteller hat in der Entwicklung- und Konstruktionsphase ein besonderes Augenmerk auf die Aspekte gerichtet, die Risiken hinsichtlich der Sicherheit und Gesundheit der mit dem Gerät interagieren den Personen bedeuten können. Neben der Einhaltung der diesbezüglich geltenden gesetzlichen Vorschriften hat der Konstrukteur alle "Regeln derugen Konstrukstechnik" befolgt. Zweck dieser Informationen ist es, den Anwender sensibel für die Vorbeugung jeglichen Risikos zu machen. Umsichtiges Arbeitien ist in jeder Fall unverzichtbar. Die Sicherheit liegt auch in den Handen aller Bediener, die mit dem Gerät interagieren. Bewahren sie ces des Handbuch an einem geeigneten Ort auf, sodass cesimes im Besarffall stets sofort grefbar ist. Zur besonderen Hervorhebung einzelter Textstellen wurden folgende Symbole eingeführt:

INFORMATIONEN: Technische Angaben von besonderer Wichtigkeit.

GEFAHR - ACHTUNG: Weist auf Gefahren hin, die schwere Verletzungen hervorrufen können. Hier ist besondere Vorsicht geboten.

Diesem Handbuch werden folgende Unterlagen begebgt:

• Garantleurkunde mit den vom Hersteller vorgegebenen Garantiebedingungen.
• Dokumerte zum Nachweis der Übereinstimmung mit den geflogenen Gesetzen in Bezug auf die Sicherheit und Gesundheit von Personen.

Bei allen Anforderungen des Technischen Kundendienstes, Fragen und Ersatzteilbestellungen gehmen Sie Kontakt mit dem autorisierten Handler auf.

Identification des Herstellers und des Gerätes

Model			Serieno
VHz	IN W IR	X3	YEAR

Max Pro

Beschrebung des Geräts

Die Produktreihe der Mixer setzt sich aus folgenden Modelen zusammen:

Model 330008/330009 vorgesehen für den Bedarf kleiner Nutzergruppen. Das Gerat weist eine klassische Gestaltung mit vertikalem Griff auf. Die Motorinheit ist mit einer Kunststoffstruktur versehen, während der Ruhstab aus Edelstahtletemen, Aluminiumlegierungen und Kunststoff gefergt ist. Das Gerat verflügt über eine einzelnige Geschwindigkeitstufe.

Model 330014/330015 vorgesen fur den Bedarf kleiner und mittelgroßer Nutzergruppen. Das Gera: weist eine klassische Gestaltung mit vertikalem Griff auf. Die Moteorieinheit ist mit einer Kunststoffstruktur verehen, während der Ruhrstab und die Ruhrbesen aus Edelschaftletemenien, Aluminiumlegierungen und Kunststab gefertigt sind. Der Ruhstab des Gerats verfügen über eine einzelle Geschwindigkeitsstufe, die Geschwindigkeit des Ruhrbesen ist hingegen einstellbar.

Allgemeine Informationen

Schallpegel < 70 dB(A)
Installation Handelfuhrtes Gerät
Protection Level IPX3
Electrical Shock Protection Class II
Directive Compliance 93/68/EC - 98/37/EC - 2003/108/EC - 2002/72/EC - Regulation (EC) n°1935/2004 - 2004/108/EC - 2006/95/EC

Max Pro

Modèle Stromversorgung Leistung Maximale		Geschwindlichkeit	Nettogewichtung	wicht mit Verpackung
330010 230V 50/60Hz	Ph 0,25 kW 13000 rpm	2,2 Kq 3,4 Kq
330015 230V 50/60Hz	Ph 0,4 kW 11000 rpm	4,5 Kq 6 Kq
330012 230V 50/60Hz	Ph 0,4 kW 11000 rpm	?

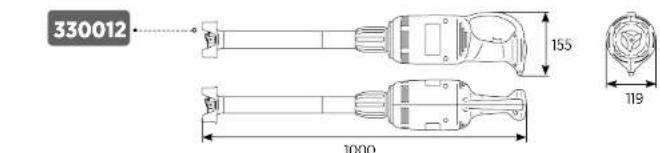

Außenabmessungen
Verpackte Maßnahme

Modulo A B C
330010
330015
330012

Max Pro

330010

330012

1000

330015

119
136

330012
ARM

330015
ARM

MIXER

330010
ARM

Max Pro

Sicherheitsvorrichtungen

Informationen zur Sicherheit

• Es ist von grundlegender Wichtigkeit, dieses Handbuch vor Installation und Gebrauch aufmerksem zu leisen. Die ständige Befolgung der im Handbuch enthaltenen Anweisungen gewährleisten die Sicherheit von Menschen und Gerät.
• Manipulieren Sie in keinem Fall die Sicherheitseinrichtungen.
• Die von den zuständigen Stellen in jeder Land Herausgegebenen Arbeitssticherheitsvorschriften sind unbedingt eingenuhalten.
  Her Hersteller übermittelk keinerlei Haftung fur Schaden an Personen oder Gegenständen infolge der Nichtbeachtung von Sicherheitsvorschriften.
• Die korrekte Aufstellung des Geräts, die Beleuchtung und die Sauberkeit des Arbeitsplatzes sind wichtige Voraussetzungen für die Personalischerkeit.
• Setzen Sie das Gerät keinen Witterungseinflüssen aus.
  Anschluss und inbetriebnahme des Gerats sind nur von technischem Fachpersonal durchzuführen.
• Stellen Sie sichere, dass die Kenndaten der Anlage am Aufstellungsord des Geräts den auf dem
  Typenschild eingeprägten Werten entsprechen.
• Stellen Sie sicher, dass das Gerät mit einer Erdungsanlage verbunden ist.
• Der Arbeitsbereich um die Maschine herum ist stets sauber und trocken zu halten.
  Tragen Sie die von den Unfallverhütungsvorschriften vorgesehene Schutzkleidung.
• Dieses Gerat dar nur für den vorgehensenen Einsatzbereich verwendet werden. Jeder andere Einsatz ist als unsachgewäß und damit als gefährlich zu betrachten.
• Die Eignung und das Gewicht der zu bearbeitensten Produkte präfen, das Gerät nicht übermäßig beanspruchen und entsprechend seiner Leistungsfähigkeit nutzen.

MaxPro

• Das Einführen von Gegenständen, Werkzeugen sowie das Greifen mit den Händen ins Innere gefährlicher Teile ist verboten.
• Kinder sind von dem Gerät fern zu halten.
  Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.
• Nehmen Sie bei Defekten und/oder Schäden keine eigentändigen Reparaturen vor, sondern wenden Sie sich an einen autorisierten Handler.
  Verlangen Sie stets Originalersatzteile.
• Vor der Reinigung des Gerätes zieren Sie den Netzecker, um die Stromversorgung zu unterbren.
• Verwendes Sie zur Reinigung des Gerätes keinen Wasserstrahl.

Restrisiken

GEFAHR - ACHTUNG: Die oberen GliedmaBen oder andere Körparteile von den hier gekennzeichneten Gerätebereichen fernhalten, wenn diese an der Motoreinheit befestigt sind. Die Ruhrverrichtungen nur reinigen, wenn sie von der Motoreinheit getrennt sind.

Max Pro

Informationen Zur Installation

Verpackung und Auspacken

Die Verpackung in einem Karton mit Styroporeinlage gewährleistet die vollkommene Unversehnheit des Geräts während des Transports.
- Befolgen Sie bei der Handhabung der Verpackung die nachstehenden Anweisungen.
- Öffnen Sie die Packung und prüfen Sie die Unverschreitheit aller Komponenten. Bewaren Sie das Verpackungsmaterial für zukünftige Umzüge auf.
- Hebem Sie das Gerat so wie angegeben an und positioren dieises im vorgesehenen Installationsbereich.

Installationsbereich

Der vorgesehene Bereich muss ausreichend beleucht sein und über eine Steckdose zur Abgabe elektrischen Stroms verfügen. Die Auflagefliche muss groß genug, gut niveliert und trocken sein. Die Installation hat in nicht explosionsgebahrter Umgebung zu erfolgen. In任何一个 Fall ist die Installation auch unter Bechaltung der geltenden gesetzlichen Vorschriften zur Arbeitstssicherheit durchzuführen.

Tabelle Umgebungsbedingungen

Beschreibungen Werte
Betriebstempoatur 0-35	°C (32-95 °F)
Lagertemperatur -15 / +65	°C (-6.8 / +149 °F)
Relative Luftleuchigkeit Maximal 80% bei einer Umgebungstemperatur von 20 °CMaximal 50% bei einer Umgebungstemperatur von 20+60 °C
Staubaufkommen Unter 0.03 g/m3

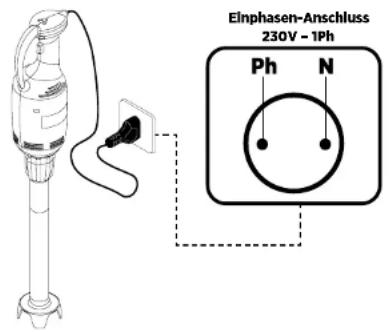

Elektrischer Anschluss

Stellen Sie die perfekte Wirksamkeit der Erdungsanlage im Betrieb sich. Stellen Sie sich, dass die Leitungsspannung (Volt) und die Freqenz (Hz) den für das Gerät vorgesehenen Werten entsprechen (siehe Typschild und elektrischen Schaftplan). Das Gerät ist mit einem Elektrokabel zum Anschluss eines Mehrpostockers ausgestattet. Der Stecker ist mit einem Wandschalter zu verbinden, der mit Differential ausgestattet ist.

GEFAHR- ACHTUNG:

Der elektrische Anschluss an das Stromnetz ist durch Fachpersonal herzuststellen.

Max Pro

Informationen Zur Bedienung Und Einigung

Beschreibung der Bedienungselemente

1) Betriebstaste: Diente Tasse zur Betätigung des Gerats drucken das Losiainen der Tasse bewirkt den Stilstand des Gerats.
2) Geschwindigkeitsregler (nur Mod. 330015): Der Geschwindigkeitsregler dient zur Einstellung der Geschwindigkeit des Gerats, hat aber auch die Funktion, direkt auf die maximale Gerätegeschwin-digkeit zu schalten. Das Umschalten von einem Status zum anderen erfoigt durch das Drehen des Reglers um eine Rastposition.
a) Einstellbare Geschwindigkeit (nur für Ruhrbesen verwenden): -Am Mod. 330015 durch folgenden Symbol gekennzeichnet:
b) Maximale Geschwindigkeit (nur mit Ruhstab verwenden): - An den Mod. 330012 durch das Symbol gekennzeichnet:

Verwendung des Mixers

• Den Ruhrtab in die Motoreinheit einführen und den Befestigungsrig bis zum Anschlag anziehen.
  Die Motoreinheit an eine Steckdose anschlieben.
• Für die Mod. 330012 den Geschwindigkeitsregler auf folgenden Symbol positionieren.
• Mit der einen Hand den Befestigungsgring des Ruhrstabs und mit der anderen Hand den Grift der Motoreinheit festhalten.
  Den Ruhrstab in den Behalter mit dem zu bearbeitenden Produkt einfahren.
• An dieser Stelle die Betriebstaste drücken und hierbei sorgfältig darauf aufchten, dass die Hände oder andere Körperteile vom Bereich fernen gehalten werden, in dem sich das Rühmesser befindet.
• Die Betriebstaste nach Abschluss der Bearbeitung loslassen. Dadurch wird das Gerat gestoppt und der Rührtstab kann dem Behälter entnommen werden.

GEFAHR - ACHTUNG: Die oberen Gliedmaßen oder andere Körpersleihe vom Bereich fernhalten, in dem sich das Messer des Rührstabs befinden, wenn dieser an der Motoreinheit angeschlossen ist. Die Rührvorrichtung nur reinigen, wenn sie von der Motoreinheit getreten ist.

330010

330012

Max Pro

Verwendung des Ruhrbesens

• Den Ruhrbesen in die Motorinheit einführen und den Befestigungsring bis zum Anschlag anziehen.
  Die Motoreinheit an eine Steckdose anschließen.
  Fur das Mod. 330015 den Geschwindigkeitsregler auf die Ziffern von 1 bis 10 positionieren.
• Für das Mod. 33005 den Geschwindigkeitsregler auf folgenden Symboni positionieren.
• Mit der einen Hand den Befestigungsrings des Ruhstabs und mit der anderen Hand den Griff der Motoreinheit festhalten.
• Den Ruhbensen in den Behalter mit dem zu bearbeitenden Produkt einführen.
• An dieser Stelle die Betriebstaste drucken und hierbel sorgfällig darauf achten, dass die Hande oder andere Körpersteile vom Bereich ferngehalten werden, in dem sich der Ruhrbesen befindet.
• Die entsprechend der Bearbeitung gewünschte Drehgeschwindigkeit durch das Drehen des Geschwindigkeitsreglers festlegten.
• Die Betriebstaste nach Abschluss der Bearbeitung loslassen. Dadurch wird das Gerät gestopt und der Rührbesen kann aus dem Behälter genommen werden.

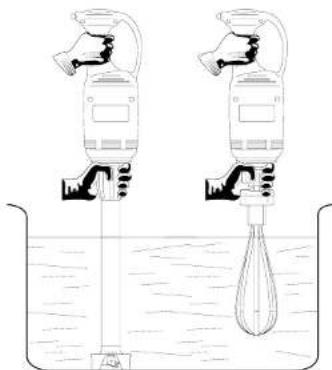

Bedlenungshinwelse

• Den Ruhrstab im Inneren von Behaltern verwenden und hierbei darauf achtend, dass der Messerschutz auf dem Boden außelt sichere, dass die Menge des zu bearbeitenden Produkte die Kennzeichnung des maximalen Füllstands am Gerat nicht überschreitet (% des Ruhrstabs).

• Den Röhrsbesen im Inneren von Behaltern verwendten und hierbeim unter darauf achteten, dass die beiden klinnen Besen nicht am Boden aufliegen sowie, dass sich das Gehäuse des Untersetzungsgettriebs außerhalb des zu bearbeitenden Produkts befindet.

INFORMATIONEN: Sorgfällig daraufauf achten, dass das Gehäuse des Untersetzungsgetriebes des Ruhrbesens nicht in das zu bearbeitende Produkt getaucht wird, damit eine Beschädigung der in seinem Innbereich enthaltenen Getriebeeinheit vermieden wird.

330015

Reinigung am Tagesende

• Den Stecker der Motoreinheit aus der Steckdoseziehen.
• Die Ruhvorrlichtung von der Motoreinheit entfremt.
  Den Ruhrstab unter fiebendem Wasser reinigen, und zar nur dann, wenn er von der Motoreinheit getreten ist.
  Die kiebenes Besom vom Ruhrbosen entfern und unter fliebend Wasser reinigen, undzarr nurd. dann, wenn der Ruhrbesen von der Motoreinheit getrend ist.
  Die Ruhvorrichtungen mit den Ruhrelementen (Ruhmesser oder keine Besen) nach unter aufhängen.
• Den Außenereich des Motors mit einem feuchten Schwamm reinigen und trockenen, undzarur nann, wenn der Stecker aus der Steckdose gezogen ist.
• Verwenden Sie keine Stahlwollen oder Scheuermittel
• Reinigen Sie das Gerät nur unter Verwendung neutraler Reinigungsmittel.

1234

Längere Außerbetriebsetzung des Gerätes

• Wenn das Gerät für längerere Zeit außer Betrieb gesetzt werden soll, den Netzstecker des Geräts zieren, eine allgemeine Reinigung des Geräts durchführten und ceses mit einem Tuch zum Schutz gegen Staub abdecken.

Störungen, Ursachen und Behelfe

• Ziehen Sie bei Defekten oder Betriebsstörungen den Netzstecker und setzen Sie sich mit dem Technischen Kundendienst ihrer Handlorders in Verbindung. Montieren Sie nicht die internen Teile der Maschine ab.
• Der Hersteller übernimmt keinerlei Haftung fur eventuelle Manipulationen!

Störung Ursache Behebung
The machine does not start	Hauptschalter abgestellt Den Ha	Jutschafter auf „I" positionieren
	Motoreinheit wird nicht mit Strom versorgt	Nehmen Sie Kontakt mit dem Technischen Kundendienst ihrer Handlcers auf

Max Pro

MaxPro

330012

330015

Professional Hand Blender
