BEDIENUNGSANLEITUNG ZX-3096-675 Revolt

Powerbank & Solarkonverter

Mit 455 Ah, 1.456 Wh, 230 V, 12 V, USB, 2.000 W

Bedienungsanleitung

Ihr neuer Solarkonverter mit Powerbank 4

Lieferumfang....4

Wichtige Hinweise zu Beginn 5

Sicherheitshinweise 5

Wichtige Hinweise zu Akkus und deren Entsorgung 7

Wichtige Hinweise zur Entsorgung 7

Konformitätserklärung 8

Produktdetails 9

Inbetriebnahme 10

1. Powerbank aufladen.... 10

1.1 Per Netzteil.... 10

1.2 Per Solarpanel (nicht enthalten) 10

1.3 Per 12-V-Kfz-Anschluss .... 10

Display-Anzeige 11

Verwendung 11

1. Ein- und Ausschalten.... 11

2. Stromversorgung über 230-V-Steckdose....12

3. Stromversorgung über USB-Anschlüsse 12

4. Stromversorgung über DC-Anschlüsse 12

3.1. Stromversorgung über Zigarettenanzünder-Adapter 13

Technische Daten 14

Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite:

www.revolt-power.de

Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.

Ihr neuer Solarkonverter mit Powerbank

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für den Kauf dieses Solarkonverters mit Powerbank. Dank ihm versorgen Sie Ihre 230-V-, 12-V- und USB-Geräte jederzeit mit neuer Energie - auch in Bereichen ohne Netzversorgung.

Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Solarkonverter mit Powerbank optimal einsetzen können.

Lieferumfang

• Solarkonverter mit Powerbank
  • 230-V-Netzteil mit Hohlstecker 5,5 x 2,1 mm (2-teilig)
• Zigarettenanzünder-Adapter mit Hohlstecker 5,5 x 2,1 mm
• Anschlusskabel (5 m) mit Anderson-Stecker
• Bedienungsanleitung

Wichtige Hinweise zu Beginn

Sicherheitshinweise

• Die Gebrauchsanweisung aufmerksam lesen. Sie enthält wichtige Hinweise für den Gebrauch, die Sicherheit und die Wartung des Gerätes. Gebrauchsanweisung sorgfältig aufbewahren und gegebenenfalls an Nachbenutzer weitergegeben.
• Das Gerät darf nur für den vorgesehenen Zweck, gemäß dieser Gebrauchsanweisung, verwendet werden.
• Beim Gebrauch die Sicherheitshinweise beachten.
• Vor der Inbetriebnahme das Gerät und seine Anschlussleitung sowie Zubehör auf Beschädigungen überprüfen. Verwenden Sie das Gerät nicht, wenn es sichtbare Schäden aufweist.
• Laden Sie das Gerät nur an haushaltsüblichen Steckdosen. Prüfen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der Ihres Stromnetzes übereinstimmt.
• Die Anschlussleitung nicht quetschen, nicht über scharfen Kanten oder heiße Oberflächen ziehen; Anschlussleitung nicht zum Tragen verwenden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Den Netzstecker des Gerätes ziehen: -nach jedem Gebrauch, -bei Störungen während des Betriebes, -vor jeder Reinigung des Gerätes.
• Den Stecker nie am Netzkabel oder mit nassen Händen aus der Steckdose ziehen.
• Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt. Es darf nicht für gewerbliche Zwecke verwendet werden!
• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.
• Achten sie darauf, dass das Gerät beim Betrieb eine gute Standfestigkeit besitzt und nicht über das Netzkabel gestolpert werden kann.
• Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B. wenn das Gerät ins Wasser oder heruntergefallen ist oder auf eine andere Weise beschädigt wurde.
• Der Hersteller übernimmt keine Verantwortung bei falschem Gebrauch, der durch Nichtbeachtung der Gebrauchsanleitung zustande kommt.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Alle Änderungen und Reparaturen an dem Gerät oder Zubehör dürfen nur durch den Hersteller oder von ihm ausdrücklich hierfür autorisierte Personen durchgeführt werden.
• Achten Sie darauf, dass das Produkt an einer Steckdose geladen wird, die leicht zugänglich ist, damit Sie das Gerät im Notfall schnell vom Netz trennen können.
• Öffnen Sie das Produkt nie eigenmächtig. Führen Sie Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• ACHTUNG: Am 230V AC Ausgang des Gerätes dürfen nur Geräte mit maximal 2000W Leistungsaufnahme betrieben werden.
• alle Ausgänge zusammen (AC+KFZ+USBAund USBc)dürfen Max. 2000W Leistungsaufnahme betrieben werden

DE

• Der Solar Konverter liefert eine reine Sinus-Spannung und es können damit gängige Elektrogeräte, welche der max. Ausgangsleistung des Solargeneratos entsprechen, betrieben werden.
• Bei Gefahr wie z.B. vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr, trennen Sie angeschlossene Geräte vollständig vom Solar Generator!
• Positionieren Sie den Solar Konverter so, dass stets ein ungehinderter Zugang zur Bordsteckdose bzw. zu den Kabelanschlüssen gewährleistet ist.
• Der Stecker eines angeschlossenen Verbrauchers sollte vor einem längeren Nichtgebrauch des Solar Generators grundsätzlich vom Solar Generator getrennt werden.
• Der Solar Konverter darf nicht zur Einspeisung in das Wechselstromnetz von Hausinstallationen eingesetzt werden.
• Lassen Sie das Gerät während des Betriebes niemals unbeaufsichtigt.
• Der Solar Konverter darf auf keinen Fall geöffnet werden.
• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie den Solar Konverter sofort aus und trennen Sie ihn vollständig von den angeschlossenen Geräten. In diesen Fällen darf der Solar Konverter nicht weiter verwendet werden.
• Ergreifen Sie je nach Anwendungssituation und Verbraucher der Schutzklasse I (mit Erdungsleiter) Maßnahmen zum Schutz gegen elektrischen Schlag (Potentialausgleich, Erdung, Fehlerstromschutzschalter ect.).
• Achten Sie darauf, dass die Generator-Spezifikationen zu den Spezifikationen des Gerätes passen, das Sie anschließen möchten. Andernfalls kann es zu gefährlichen Situationen kommen.
• Um Störungen zu vermeiden, halten Sie den Generator während des Ladens fern von Fernehern, Radios und anderen Geräten.
• Halten Sie den Generator fern von Metall-Objekten wie z.B. Münzen, Haarspangen, Schlüsseln etc., um Kurzschlüsse zu vermeiden.
• Erhitzen Sie den Generator nicht. Werfen Sie ihn nicht ins Feuer, ins Wasser oder in andere Flüssigkeiten. Halten Sie ihn fern von hohen Temperaturen und setzen Sie ihn keinem direkten Sonnenlicht aus.
• Technische Änderungen und Irrtümer vorbehalten!

Wichtige Hinweise zu Akkus und deren Entsorgung

Gebrauchte Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Akkus zur fachgerechten Entsorgung zurückzugeben. Sie können Ihre Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde abgeben oder überall dort, wo Akkus der gleichen Art verkauft werden.

• Akkus gehören nicht in die Hände von Kindern.
• Erhitzen Sie den Akku nicht über 60 °C und werfen Sie ihn nicht in Feuer: Feuer-, Explosions- und Brandgefahr!
• Schließen Sie den Akku nicht kurz.
• Versuchen Sie nicht, Akkus zu öffnen.
• Bleiben Sie beim Laden des Akkus in der Nähe und kontrollieren Sie regelmäßig dessen Temperatur.
• Setzen Sie den Akku keinen mechanischen Belastungen aus. Vermeiden Sie das Herunterfallen, Schlagen, Verbiegen oder Schneiden des Akkus.
• Brechen Sie den Ladevorgang bei starker Überhitzung sofort ab. Ein Akku, der sich beim Aufladen stark erhitzt oder verformt, ist defekt und darf nicht weiter verwendet werden.
• Achten Sie beim Aufladen des Akkus unbedingt auf die richtige Polarität des Ladesteckers. Bei falschem Ladesteckeranschluss, ungeeignetem Ladegerät oder vertauschter Polarität besteht Kurzschluss- und Explosionsgefahr!
• Entladen Sie den Akku nie vollständig, dies verkürzt seine Lebenszeit.
• Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30% des Ladevolumens.
• Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 – 20 °C.

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Konformitätserklärung

Hiermit erklärt PEARL.GmbH, dass sich das Produkt ZX-3096-675 in Übereinstimmung mit der Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet.

Wilkes, A.

Qualitätsmanagement

Dipl. Ing. (FH) Andreas Kurtasz

Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support.

Geben Sie dort im Suchfeld die Artikelnummer ZX-3096 ein.

CE

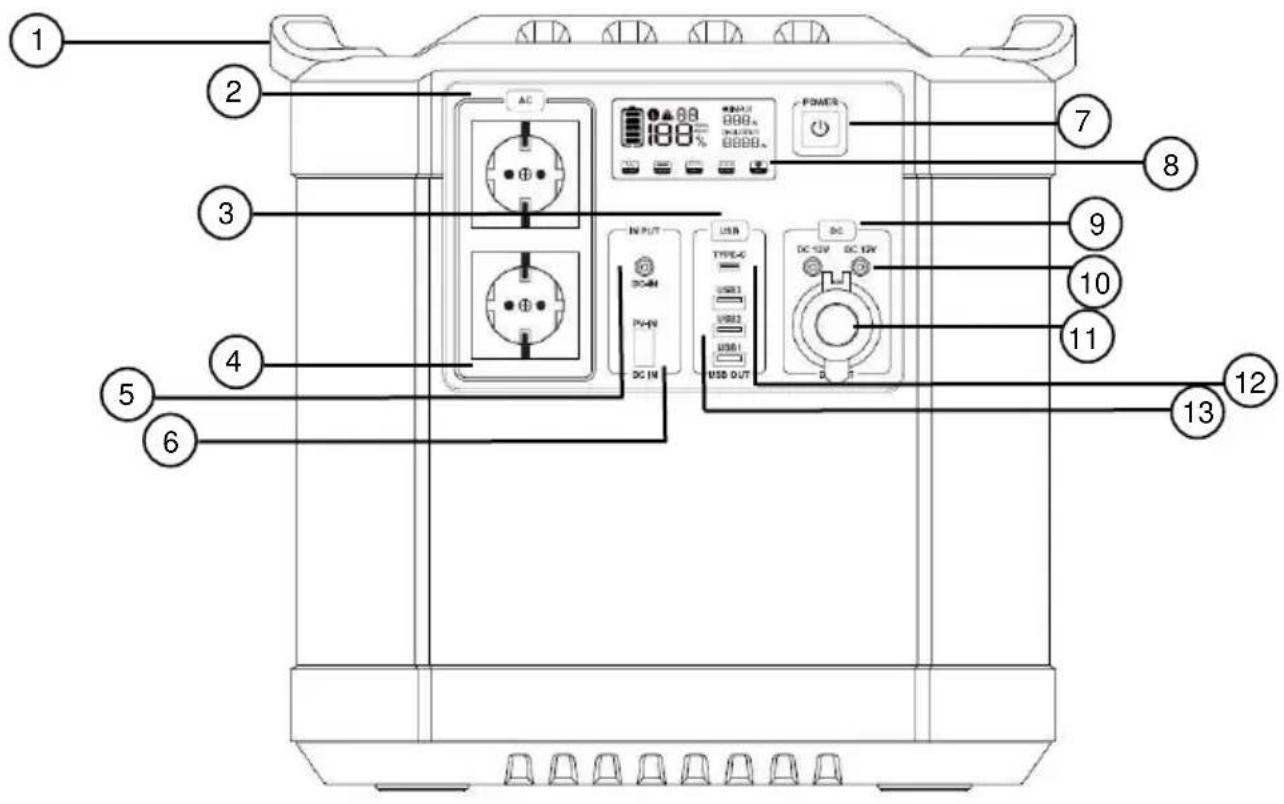

Produktdetails

1 2 3 4 5 6 7 8 9 10 11 12 13 AC 188% POWER INPUT USB TYPE-AC USB3 USB3 USB1 DC OUT DC 12V DC 12V DC 12V DC 12V

1. Tragegriff
2. AC-Taste
3. USB-Taste
4. 230-V-Schutzkontakt-Steckdosen
5. Lade-Anschluss für Hohlstecker 5,5 x
   2,1 mm
6. Anderson-Stecker-Anschluss

7. Ein/Aus-Taste

8. Display

9. DC-Taste
10. 12-V-Anschluss für Hohlstecker 5,5 x 2,1 mm
11. 12-V-Zigarettenanzünder-Buchse
12. USB-Typ-C-Anschluss
13. USB-Anschluss

Inbetriebnahme

1. Powerbank aufladen

HINWEIS:

Laden Sie den integrierten Akku vor dem ersten Gebrauch vollständig auf.

Der integrierte Akku kann entweder über das mitgelieferte Netzteil oder über ein geeignetes Solarpanel (nicht im Lieferumfang enthalten) aufgeladen werden. Die Ladezeit ist abhängig von der Eingangsquelle:

1.1 Per Netzteil

1. Verbinden Sie den Hohlstecker des Netzteils mit dem Lade-Anschluss des Solarkonverters.
2. Verbinden Sie das Stromkabel mit Eurostecker mit dem Netzteil und stecken Sie den Eurostecker in eine geeignete Steckdose. Der Ladevorgang beginnt und ist an einer Lade-Animation im Display des Konverters zu erkennen. Der Akku ist vollständig geladen, wenn die Anzeige des Batterie-Ladestatus im Display vollständig leuchtet.
3. Ziehen Sie das Netzteil aus der Steckdose heraus und trennen Sie den Solarkonverter vom Netzteil.

1.2 Per Solarpanel (nicht enthalten)

1. Verbinden Sie Ihr Solarpanel mit dem im Lieferumfang enthaltenen Anschlusskabel mit Anderson-Stecker.
2. Stecken Sie den Anderson-Stecker des Anschlusskabels in den Anderson-Stecker-Anschluss des Solarkonverters.
3. Stellen Sie das Solarpanel in die Sonne. Der Ladevorgang beginnt und ist an einer Lade-Animation im Display des Konverters zu erkennen. Der Akku ist vollständig geladen, wenn die Anzeige des Batterie-Ladestatus im Display vollständig leuchtet.
4. Trennen Sie das Solarpanel vom Solarkonverter.

1.3 Per 12-V-Kfz-Anschluss

1. Verbinden Sie den Hohlstecker (5,5 x 2,1 mm) des Zigarettenanzünder-Adapters mit dem Lade-Anschluss des Solarkonverters.
2. Verbinden Sie den Zigarettenanzünder-Stecker des Adapters mit dem Zigarettenanzünder-Anschluss in Ihrem Auto. Der Ladevorgang beginnt und ist an einer Lade-Animation im Display des Konverters zu erkennen. Der Akku ist vollständig geladen, wenn die Anzeige des Batterie-Ladestatus im Display vollständig leuchtet.

HINWEIS:

In modernen Fahrzeug-Modellen muss die Zündung eingeschaltet werden, um die Stromversorgung zu aktivieren.

1. Ziehen Sie den Stecker aus der Zigarettenanzünder-Buchse in Ihrem Auto heraus und trennen Sie den Solarkonverter vom Adapter.

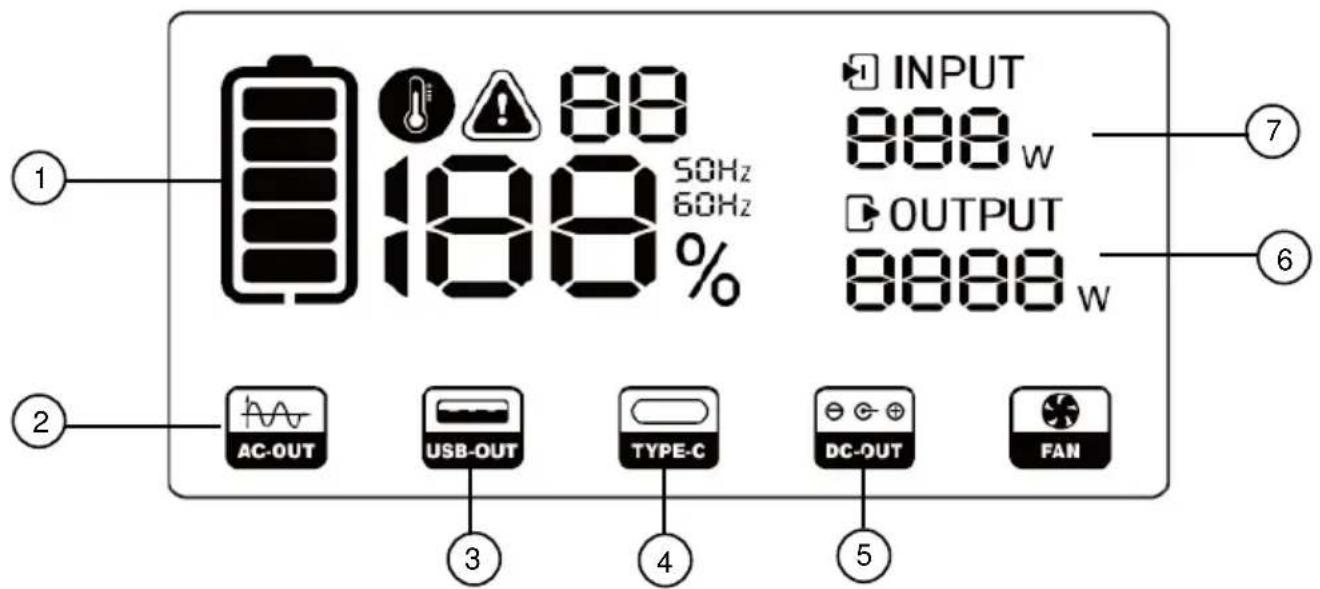

Display-Anzeige

1 88 100% INPUT 888 w OUTPUT 8888 w 2 AC-OUT USB-OUT TYPE-C DC-OUT FAN 3 4 5 7 6

1. Ladestands-Anzeige in % 5. DC-Betrieb
2. AC-Betrieb 6. Wattleistung Output
3. USB-Betrieb 7. Wattleistung Input
4. USB-C-Betrieb

Verwendung

HINWEIS:

Der Solarkonverter liefert eine reine Sinus-Spannung. Mit dieser können alle gängigen Elektrogeräte betrieben werden, die der Ausgangsspannung des Solar-Konverters entsprechen.

HINWEIS:

Ein gleichzeitiges Laden und Verwenden ist grundsätzlich möglich bei ausreichender Akkuladung.

ACHTUNG!

Autoabschaltung der Ausgänge bei fehlender Last:

DC: nach 1 Stunde / AC: nach 3 Stunden.

1. Ein- und Ausschalten

Drücken Sie die Ein/Aus-Taste, um den Solarkonverter einzuschalten. Drücken Sie sie erneut, um ihn wieder auszuschalten.

HINWEIS:

Findet innerhalb von 20 Sekunden kein Ladevorgang statt, schaltet sich das Display automatisch ab, um Strom zu sparen.

2. Stromversorgung über 230-V-Steckdose

ACHTUNG!

An jedem 230-V-Ausgang des Solar-Konverters darf jeweils nur ein Gerät betrieben werden. Die Leistungsaufnahme aller angeschlossenen Geräte darf 2.000 Watt nicht überschreiten.

Bei Anschluss mehrerer Geräte an einer Steckdose besteht zudem die Gefahr eines elektrischen Schlags.

1. Schließen Sie das gewünschte Gerät an eine der 230-V-Steckdosen des Solarkonverters an.
2. Halten Sie die AC-Taste ca. 2 Sekunden gedrückt, um die Steckdosen einzuschalten.

Im Display erscheint die Anzeige. Das angeschlossene Gerät wird mit Strom versorgt.

1. Um die Stromversorgung zu beenden, halten Sie die AC-Taste erneut ca. 2 Sekunden gedrückt.

2. Trennen Sie das angeschlossene Gerät vom Solarkonverter.

2. Stromversorgung über USB-Anschlüsse

1. Drücken Sie die USB-Taste, um die USB-Anschlüsse einzuschalten. Im Display er-

scheint die Anzeige

1. Verbinden Sie das gewünschte USB-Gerät mit einem der USB-Anschlüsse des Solarkonverters, um es zu laden.

2. Um die Stromversorgung zu beenden, drücken Sie erneut die USB-Taste.

HINWEIS:

Die Stromversorgung der USB-Anschlüsse schaltet sich automatisch ab, wenn innerhalb von 30 Sekunden kein Ladevorgang stattfindet.

1. Trennen Sie das angeschlossene USB-Gerät vom Solarkonverter.

3. Stromversorgung über DC-Anschlüsse

HINWEIS:

Für den Gebrauch der DC-Ausgänge benötigen Sie ein geeignetes Adapter-Kabel.

1. Verbinden Sie ein Adapter-Kabel mit einem der DC-Anschlüsse des Solarkonverters und dem gewünschten Gerät.
2. Drücken Sie die DC-Taste, um die DC-Anschlüsse einzuschalten. Im Display erscheint

die Anzeige

1. Um die Stromversorgung zu beenden, drücken Sie erneut die DC-Taste.

HINWEIS:

Die Stromversorgung der DC-Anschlüsse schaltet sich automatisch ab, wenn innerhalb von 30 Sekunden kein Ladevorgang stattfindet.

1. Trennen Sie das angeschlossene Gerät vom Solarkonverter.

3.1. Stromversorgung über Zigarettenanzünder-Adapter

1. Verbinden Sie den Hohlstecker des Zigarettenanzünder-Adapters mit einem der DC-Anschlüsse des Solarkonverters.
2. Verbinden Sie den Zigarettenanzünder-Stecker des Adapters mit dem gewünschten Gerät.
3. Drücken Sie die DC-Taste, um die DC-Anschlüsse einzuschalten. Im Display erscheint

die Anzeige

1. Um die Stromversorgung zu beenden, drücken Sie erneut die DC-Taste.

2. Trennen Sie das angeschlossene Gerät vom Solarkonverter.

Technische Daten

Ladestrom (Netzteil)		25,5 V DC, 8 A
Akku	Typ	LiFePO4
	Spannung	3,2 V
	Kapazität	455 Ah / 1.456 Wh
	Ladezyklen	Bis 2.000
Belastbarkeit	dauerhaft	2.000 W
	kurzzeitig	4.000 W
Output Steckdosen	Spannung	230 V
	Frequenz	50 Hz
	Dauerleistung	Max. 2.000 W
	Wellenform	Reine Sinuswelle
Output DC / Ziga-rettenanzünder-Buchse	Spannung	12 V DC (+/-1 Volt)
	Stromstärke	Max. 8 A
	Leistung	Max. 96 W
Output USB-A	Standard	5 V bis 2,1 A
	Leistung	Max. 10,5 W
	Quick Charge 3.0	5 V bis 3 A, 9 V bis 2 A, 12 V bis 1,5 A
	Leistung	Max. 18 W
Output USB-C	Power Delivery	5 V bis 3 A, 9 V bis 3 A, 12 V bis 3 A, 15 V bis 3 A, 20 V bis 3 A
	Leistung	Max. 60 W
Betriebstemperatur		-10 bis 60 °C
LCD-Farb-Display		7 x 4 cm (B x H)
Netzteil	Eingang	100 – 240 V AC 50/60 Hz 3 A
	Ausgang	25,5 V DC, 8 A, max. 204 W
Unterstützte Solarpanel-Spannung		18 – 30 V / max. 230 W / 8 A
Schutzklasse II
Maße		330 x 320 x 230 mm
Gewicht		20 kg
