ST 8000/1 - Generator Alpha Tools - Kostenlose Bedienungsanleitung

Produkttyp	Synchrongenerator
Marke	Alpha Tools
Modell	ST 8000/1
Dauerleistung	650 VA / 650 W
Maximale Leistung	800 VA / 800 W
Nennspannung	230 V / 1~
Nennstrom	2,8 A / 1~
Frequenz	50 Hz
Motortyp	Einzylinder-Zweitakt, luftgekühlt
Hubraum	63 cm³
Motorleistung max.	0,95 kW / 1,3 PS
Kraftstoff	Mischung aus bleifreiem Benzin / Zweitaktöl (50:1, 2%)
Tankinhalt	4,0 L
Verbrauch bei Nennlast	Ca. 0,7 L/h
Schutzart	IP 23
Gewicht	21 kg
Abmessungen (L × B × H)	Ca. 600 × 450 × 500 mm
Schallleistungspegel (LWA)	92 dB(A)
Schalldruckpegel (LWM)	88 dB(A)
Leistungsklasse	G1
Cos φ	1
Zündkerze	NGK BPR5ES
Start	Manuell mit Seilzugstarter
Überlastschutz	Integrierter Schutzschalter (rückstellbar)
Erdung	Erdungsklemme vorhanden
Hauptfunktionen	Stromversorgung für Elektrowerkzeuge, Baustellenbeleuchtung
Wartung und Reinigung	Regelmäßige Reinigung mit weicher Bürste; bei längerer Nichtbenutzung Kraftstoff ablassen
Sicherheit	Notausschalter, Überlastschutz, nicht in Innenräumen ohne Belüftung verwenden, nicht dem Regen aussetzen
Ersatzteile und Reparierbarkeit	Zündkerze, Luftfilter, Seilzugstarter, Schalter über Kundendienst erhältlich
Allgemeine Informationen	5 Jahre Garantie (Bedingungen je nach Land); Dokumentation kostenloser Download

Häufig gestellte Fragen - ST 8000/1 Alpha Tools

Welche Art von Kraftstoff für den Alpha Tools ST 8000/1 Generator verwenden?

Verwenden Sie ausschließlich eine Mischung aus bleifreiem Benzin und Zweitaktöl im Verhältnis 50:1 (2% Öl). Niemals reines Benzin verwenden.

Wie starte ich den Generator?

Öffnen Sie den Benzinhahn, stellen Sie den Schalter auf '1', setzen Sie den Startklappenhebel auf Position '101', ziehen Sie dann kräftig am Seilzugstarter. Nach dem Start bringen Sie den Hebel nach rechts.

Was ist die maximale Leistung, die der Generator liefern kann?

Die maximale Leistung beträgt 800 VA / 800 W für kurzzeitigen Gebrauch. Dauerhaft nicht über 650 VA / 650 W.

Kann der Generator im Innenbereich verwendet werden?

Nein, der Motor gibt giftige Abgase ab. Verwenden Sie den Generator immer an einem gut belüfteten Ort, mindestens 1 Meter von Gebäuden entfernt, und niemals in einem geschlossenen Raum.

Was tun, wenn der Überlastschutzschalter auslöst?

Reduzieren Sie die angeschlossene Leistung und drücken Sie dann den Knopf des Schutzschalters (6), um ihn zurückzusetzen. Wenn das Problem weiterhin besteht, überprüfen Sie die angeschlossenen Geräte.

Wie warte ich den Generator?

Reinigen Sie regelmäßig mit einer weichen Bürste. Wenn Sie ihn längere Zeit nicht benutzen, lassen Sie den Tank und den Vergaser leer. Überprüfen Sie regelmäßig die Zündkerze (NGK BPR5ES).

Muss der Generator geerdet werden?

Ja, um Stromschläge zu vermeiden, verbinden Sie die Erdungsklemme des Generators mit einer externen Erdung (z.B. einem Erdspieß) mit einem Kabel.

Kann ich den Generator an das Hausnetz anschließen?

Nein, dies könnte den Generator und andere Geräte beschädigen. Verwenden Sie nur tragbare Geräte über die 230V-Steckdosen.

Wie hoch ist der Geräuschpegel des Generators?

Der Schalldruckpegel beträgt 88 dB(A) und der Schallleistungspegel 92 dB(A). Tragen Sie in der Nähe Gehörschutz.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie den Kraftstoffstand, ob der Benzinhahn geöffnet ist, der Schalter auf '1' steht, die Zündkerze sauber und angeschlossen ist und der Startklappenhebel auf Position '101' steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG ST 8000/1 Alpha Tools

Art.-Nr.: 41.512.14 I.-Nr.: 01024

ST 8000/1

2

D

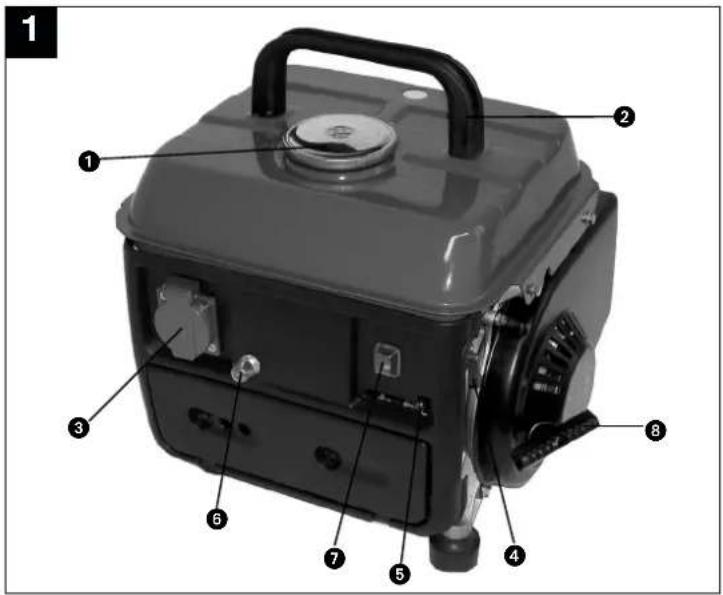

1. Gerätebeschreibung

1 Tankdeckel

2 Tracegriff

3230V-Steckdose

4 Benzinhahn

5 Chokehebel

6 Überlastschutz

7 Aus/Einschafter

8 Reversierstarte

2. Lieferumfang

Stromerzeuger

3. Bestimmungsgemäß Verwendung

Stromerzeuger dieren den vielfälligsten Einsatzzwecken. Sie treiben Elektrowerkeuge an oder sorgen für Beeluchtung.

4. Wichtige Hinweise

Bitte lessen Sie die Gebrauchsanausweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanausweisung mit dem Görtel, dem richtigen Gebrauch sowie den Sicherheitsinweisen vertrafl.

Zusätzliche Sicherheitschinweise:

Aufstellen des Stromerzeugers.
Den Generator mindestens 1 m entendetn von Gebäuden oder anschlossenen Geräten aufstellen.
Die unmittelbare Umgebung muß frei von ent zündlichen Stoffen sowie anderen brennbaren Stoffen sein
Belm Aufstellungen in geschlossenen Räumen sind weltführende Vorschriften für Brand und Expliossenschutz zu beachten.
Dem Stromerzeuger einen sicheren, ebenen Platzgeben. Drehen und Kippen oder Standortwchselwährend des Betriebs vermeiden
Der Motor darf nie in einem geschlossenen Raum betrieben werden, da diese Abgase innerhalb kürzester Zeit zu Bewuftlosigkeit führen und den Tod verursachen können.
Beim Transport und auftanken Motor stets ab-schalten.
Daura auf achten, daß beim auflaumen kein Kraftstoff auf den Motor oder Auspuff verschütt wird.
Stromzerzeuger niemals bei Regen oder Schneefall betrieban.
- Don Stromerzeuger nie mit nassen Handen anfassen.

#

Achtung! Verwendten Sie ausschließlich Zweitakt-mischung, d. h. bleifreies Benzin und Zweitaktöl im Mischungsverhältnis 50:1 (2%) als Kraftstoff.

5. Vor Inbetriebnahme

Kraftstoffstand prufen, eventuell nachfulen
Fur ausreichende Beluftung des Gerats sorgen
Vergwissenim Sice sich, dass das Zür der Zündkerze befestigt ist
De unmittelbare Umgebung des Stromerzeugers begutachten
- Eventuell angeschlossenes elektrisches Gerais vom Stromerzeuger trennen

6. Bedienung

6.1 Motor starten

Benzinhahn (4) Offnen; hierfür den Hahn nach rechts drehen
Ein/Ausschalter (7)auf Stellung "1"bringen
-Chokehebel (5)auf Stellung 101 bringen.
- Den Motor mit dem Reversiersteller (8) starten; hierfür am Griff kraftig anzihen, sollte der Motor nicht gestartet haben, nochmals am Griff anziehe
- Chokehebel (5) nach dem Starten des Motors wie der nach rechts schieben

6.2 Belastens des Stromerzeugers

Das zu betriebende Gerät an der 230V- Steckdose (3)anschreiben.

Achtung! Die angegebene Belastungsgrenze von 800 W nicht überschreiben.

• Der Störmerzeuger ist nur für Wechselspannungsgeräte geeignt
• Den Generator nicht an ein Haushaltsnetz anschlieben, dadurch kann eine Beschäftigung des Generators oder anderer Elektrogeräte im Haus verursichtt werden.

Hinweis: Elektrageräte (Motorstichsägen, Bohrmaschinen usw.) haben einen höheren Stromverbrauch (Watt oder Ampere) als auf dem Hersteller-schild angegeben ist, wenn sie unter erschwerten Bedingungen eingesetzt werden.

D

6.3 Motor abstellen

Den Stromerzeuger kurz ohne Belastung laufen lessen, bevor sie ihr abstellen, damit das Aggregat "nachkahlen" kann
Den Ein-/Ausschalter (7) auf Stellung "0" bringen Den Benzinhann (4) auf Stellung "0"drehen

Achtung! Der Stromzerzeuger Ist mit einem Überlastungsschutz ausgestellt.

Dieser scheltet die 230V- Steckdose (3) ab. Durch drucken des Überlastungsschusses (6) kann die Steckdose (3) wieder in Betrieb genommen werden.

Achtung! Soltte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Stromerzeuger entnenmethen.

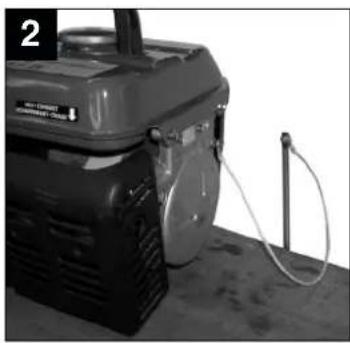

6.4 Erdung (Bld 2)

Um einen elektrischen Schlag durch Elektrogeräte zu verhindern, muß der Generator geordert werden. Ein Stück Kabel zwischen den Erdungsanschluss des Generators und einer externen Masse verbinden.

7. Wartung

Staub und Verschmutzung sind regelmäßig von der Maschine zu entfern. Die Reinigung ist am besten mit einer feinen Bürste oder einem Lappen durchzuführen
- Benutzie Sie zur Reinigung des Kunststoffe keine ätzenden Mittel
Das Benzingemisch ist bei längerem Nichtgeberbrauch aus dem Stromzerzeug zu entfern

Achtung: Stellen Sie das Gerät thereof und wenden Sie sich an ihre Service Station:

• Bei ungewöhnlichen Schwungungen oder Geräsums
  Wenn der Motor überlastet schelt oder Fehlzündungen hat
  Bei zu dunklen oder zu hellen Abgasen

8. TECHNISCHE DATEN

Generator. Synchron
Schutzart: IP 23
Dauerleistung S1: 650 VA / 650 W
Maximalstung S2 5 min:800 VA / 800 W
Phase: Single
cos φ1

Leistungsklasse: G1

Nennspannung: 230V / 1

Nennstrom:2,8A

Frequenz: 50 Hz

Bauart Antriebsmotor; 1 Zyl. 2 Takt Luftgukht

Hubraum: 63 cm

max. Leistung: 0,95 KW / 1,3 PS

Kraftstoff: Mischung 1:50 (2%)

Tankinhait:4.0

Verbaurch bei 3/4 Last:

ca.0.7 l/h

Gewicht:

21kg

Schailleistungspegel LV

92 dB(A)

Schalldruckpegel LWM:

88dB(A)

Zündkerze

NGK BPR5ES

1. Layout

Potencia max.: 0.95 KW/1,3 C.V.

max.Guc:0,95KW/1,3PS

Stromerzeuger ST 8000/1

Der Unterschiedene erkräft in Närmen der Firma die Überreinstimmung des Produktes.
The undersigned declares in the name of the company that the product is in compliance with the following guidelines and standards:
Le sousseigne désarcté au nom de l'entreprises la conformité du produit avec les directives et normes suivantes.
De ontdertakenaar veraktard in naarn van de firma dat het producte overeenend met de volgende richtlinnen en normen. De commande èociana, en el nombre de la entreprise, en conformidad del producto con las directrices y normas siguescentes:
O signatario declara en nome cta firmas a comodidade do 商品 como as seguentes directivas e nominas.
Underteckend fiskar i firmans nam att Produkten overensstammen med folande direkt op standarder.
Allekijortanl umlittaa liikken nimssa. etta tuite vastaa suerava direktivejia la standardova:
Undertsgnode erkräuter pa vegne av firmaset at produket. saamsvar med foebande direktiv on normer.
IIOHNCARWIRNA NOITBEXPAKDT OF HMMH CHPNMDTO HACOTPOE 630000COTRCTREVT TEOPOSHWM
CNEyIOUHX HOpMaTHBbX DcKMyMeHTOB
A2 siairo kienlert, a ceg neben a ternek megeqyeseet a

kovetkez iranyvonalskal es normakkal.
Subseminat decar in kmee hte prealr cne
Imzalayan Kigi,irma adina Ürünun asagida anlan yönelme
Evouot the stpeieic onavoy unovyepouevos T
Dulpeovitou npovotocnou kaoouoe
Il sottoscritto dichiarà una nome della ditta la conformità del prodotto con le dirittive e le nome segnati.
Pä fimaets vegne erkräner unteregnede, atproduklid irdekomper krawone i fajrpei direktes on normal.
NZe podepsany jmen firmy prohlauje. ze vyrobek opo
Vida hasaojicm ememricn a nomm. 47 alio kikotri, a cai nohber a termic meporzoei
kovetkez iranyonalskal es normakai.
Podpisiari i jovljam v imenu podjctja, da je prozvod v sklad nasi si slede cimi smernici in standardi.
Nizy podsijski zawidzoda w imieniu fimi, ze produkt jest zgodny 2 nastepujczymi wytycznych i normami.
Pdpisjuci zavzane prehlasje v mene firmy, ze tento.
DNOOHNCHAHREKNDVCAOTNHOHCMONTE
CbOTBETCTBnETo HA npOdykTA.

X

98/37/EG

X

73/23/EWG

97/23/EG

X

89/336/EWG

□

90/396/EWG

EN 50034-22; EN 60034-1; EN 12601; EN 55012; EN 61000-6-3; EN 61000-6-1; ISO 8528; ISO 6826

TUV Suddeutschland Bau und BetrieB; KBV VI; 0R/10525/04

Brunnölz

Product-Management

Duseni

Risk management

Archivierung/Forarchives:4151219-44-4155050-E

GARANTIEURKUNDE

Auf das in der Anleitung bestehende Grund von zwei Jahre fortgegen, für den Fals, dass neue Produktmanagementseit zu erworben. Die 5-Jahres-First beginn mit, dem Bedarfbauveränderung oder die Überwandelte Carle aus durch den Kürchen, Vorsorgekurs für die Gaffeln und Rechnung der Carle ist als ein aufgrundspfändige Währung, wertschapscher Deutung, anrechenbare zu eine bestimmungsdefinierte Veränderung anderer Vorstände, die zu einem der gesetzlichen Gaffelnabgrenzungsbereich enthalten beschst 5 Jahre erhalten.
Die Darivate ist für den Bereich der Bardausstehende Deutschland oder der jeweiligen Ländern der regionalen Hauptverkehrsoptimien als Ergebnis der klinig gewichtet vorschent.itte beobacht sie einen Anspruchbarsten des regolar zustehenden Kunstdienstleben, die um s膑 zurücke Sonstendurchschnitt.

GARANTIE

Auf das in der Anwendung beziehende Garten getweit wir 5 Jahre Garantie, für den Fall, dass unser Produkt mängelte sein soll. Die 5-Jahres-First beginnnt mit der Gefahrenbundung oder der Übernahme des Garlors durch den Kunden. Voraussatzung die Geleidernachung der Garantie ist eine organisierungseMtige Wandlung entsprechend der Bedienungsanleiung sowie die bestimmungsergebnisse Benutzung anderer geser. Garantie.

Selbstverständlich bleibeinen Ihe gesetzlichen Gewährleistungsrechte innerhalb des 5 Jahre erhaltenen. Die Genanzierte gfit fur den Berech der Bundesportutik, Deutschland oder der jeweiligen Länder des regionalen HauptVertriebspartners als Ergänzung der locall galligen gesetzlichen Vorschriften.itte beaenstieSie hinausachsprachparte des regiatralzustandigen Kundendieranster die oder den uiten aufgeflitte Serviceadresse.

ISC GmbH International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten
