BEDIENUNGSANLEITUNG E-BH 950 Ergotools Pattfield
Art.-Nr.: 44.720.70 I.-Nr.: 01013
E-BH 950
Bitte Seite 2-5 ausklappen
Please fold out page 2-5
Veuillez déplier les page 2-5
Gelieve blz. 2-5 uit te youwen
Aprite le pagine dalla 2-5
Fäll ut sidorna 2-5
Prosim nalistujte stranu 2-5
Prosim otvorte strany 2-5
D
1. Gerätebeschreibung (Abb.1)
1 Staubschutz
2 Verriegelungshülse
3 Ein-Aus-Schalter
4Zusatzgriff
5 Tieferanschlag
6. Schlagsta
7 Drehstop
2. Technische Daten
Spannung: 230V 50Hz
Leistungsaufnahme: 950 Watt
Leerlaufdrehzahl: 700 min
Schlagzahl: 3675 min
Bohrleistung (max.): Beton/Stein 32 mm
Gewicht: 5.9 kg
Vibrationspegel: 11.51 m/s
Schalldruckpegel: 94 dB(A)
Schalleistungspegel: 106 dB(A)
Schutzklasse: 1/1
Gerausch- und VibrationsmeBwerte ermittelt entsprchend EN 50144-2-6. Der Bohrhammer ist nicht für die Verwendung im Freien, entsprchend Antikel 3 der Richtlinie 2000/14/EG vorgesehen.
3. Sicherheitshinweise
Die entsprechenden Sicherheitsinwelle finden Sie im beiliegenden Hefteh!
4. Vor Inbetriebnahme
- Einsatzstelle nach versticht liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leistungssuchgarat untersuchen.
Vor Anschluß an das Stromnetz darauf achtenden, die eine Nettopanwendung mit der Angabe auf dem Leistungsschild übereinstimmt.
4.1 Bestimmungsgemäß Verwendung
Das Gerat ist bestimm zum Hammerbohren in Be- ton, Gestein und Ziegel und fur MeiBerarbeiten unter Verwendung des entsprechenden Bohrs oder MeiBels.
4.2 Werkzeug einsetzen und wechseln (Abb. 2)
Werkzeug vor dem Einsetzen reinigen und mit Maschinenfett leicht fetten.
Verriegelungshülse (A) zurückziehen und halten.
Staubfries Werkzeug drehend in die Werkzeugaufnahme bis zum Anslang einschieben. Das Werkzeug verriegelt sich selbst.
Verriegelung durch Ziehen am Werkzeug prufen.

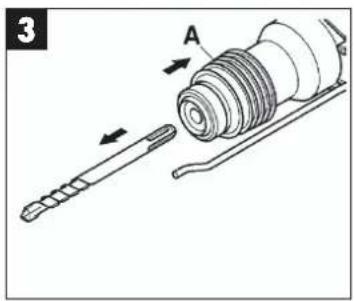

4.3 Werkzeug entnehmen (Abb. 3)
Vertriegshülle (A) zürkziehen, halten und Werkzeug enthalten.
5. Inbetriebnahme (Abb.1 - Pos.3)
5.1 Ein-Ausschalten
Einschalten: Betriebsschafter (3) drucken
Ausschalten: Betriebsschafter (3) loslassen.
5.2 Zusatzgriff (Abb. 1 - Pos. 4)
Bohrhammer aus Sicherheitsgründen nur mit dem Zustzgriff verwendern.
Eine sichere Körperhaltung beim Arbeitsen erhalten Sie durch Drehen des Zusatzgriffs. Zusatzgriff entgegen dem Uhrzeitigersinnosen und drehen. Danach Zusatzgriff wieder festziehen.
5.3 Tiefenanschlag (Abb. 1 - Pos. 5)
Flugelschraube am Zusatzhandgrift * 森 und den geraden Toel des Tiefenanschlages in die Bohrung des Zusatzhandgriffs * 森 etzenen. Tiefenanschlag eistellen und Flugelschraube weder anziehen.
5.4 Staubaufnahme-Vorrichtung (Abb. 4)
Vor Bohrhammerarbeiten senkrecht über dem Kopf, Staubaufnahme-Vorrichtung über den Bohrer schieben.
5.5 Schlagstop (Abb. 5)
Zum sanften Anbohren ist der Bohrhammer mit einem Schlagstop ausgestellt.
Schalteibel (6) nach ents auf Position (b) drehen, um das Schlagwerk auszuschalten.
Um das Schlagwerk wieder einzuschalten muB der Schalthebel (6) wieder zurück auf Position (a) gefrodert werden.

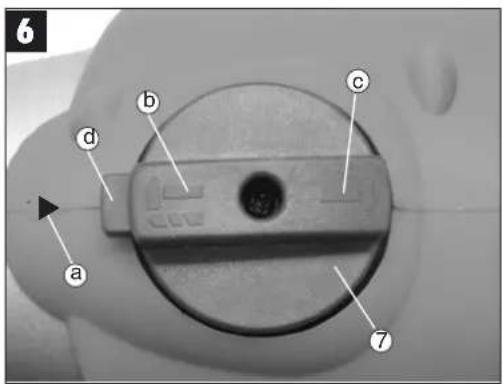

5.6 Drehstop (Abb. 6)
Für MeiBel arbeiten kann die Drehfunktion des
Bohrhammers ausgeschaltet werden
Hierzudn Knof (a) am Stellhebel (7) drucken und den Stellhebel (7) mit dem auf den Pfeil (a) am Maschinengehase drehen.
Um die Drehfunktion wieder einzuschalten muB
der Knopf (d) am Stellhebel (7) gedrück werden
D
und der Stellhebel mit dem iT auf den Pfeil (a) auf gedret werden.
Achtung:
Zum Hammerbohren bereits genütig Sie nur eine geringe Anpreiskaft. Ein zu hoher Anpreisdruck belastet un-nöfigt den Motor. Bohrer regeimäß prüften.
Stumpfen Bohrer nachschiefen oder ersetzen.
6. Wartung
Vor allen Arbeitsen am Gerät Netzstecker ziehen!
- Halten Sie Ihr Gerät immer sauber
Benutzen Sie zur Reinigung des Kunststoffes keine itazenden Mittel.
Um Staubablagerungen zu vermeiden sollen die Luftgasschitte nach Arbeitsende, durch
Druckluft (max. 3 bar) gereinigt werden.
Kohlebürsten regelmäßig kontrolierter (verschmulzte bzw., verschissene Kohlebürsten führten zu übermaliger Funkenbildung und zu Drehzahlträgen).
7. Ersatzteilbestellung
Die folgenden Verschleibele enthalten Sie bei der Fa. ISC GmbH.
Ersatzkohlen 44.720.70.01.001
Schalter 44.720.70.01.002
1. Layout (Fig. 1)
1 Dust guard
2 Locking sleeve
