BEDIENUNGSANLEITUNG BEH 600 Alpha Tools

Art.-Nr.: 43.452.13 I.-Nr.: 01024

ALPHA-TOOLS®

BEH 600

⑥ Achtung: Vor Inbetriebnahme Bedienungsanweisung und Sicherheitshinweise lesen und beachten!
Important: Read and note the operating instructions and safety regulations before using!
⑤ Attention: Lisez et suivez le mode d'emploi et les consignes de sécurité avant la mise en service!
① Atención: Antes de la puesta en funcionamiento sirvase a leer el manual de instrucciones y las advertencias de seguridad que deberán ser observadas.
① Attenzione: prima della messa in funzione leggere ed osservare le istruzioni d'uso e le avvertenze sulla sicurezza.
⑤ Observera: Läs bruksanvisningen och säkerhetsanvisningama före driftstart och följ dem under drift!
© Huomio: Ennen käyttöönottoa on luettava käyttöohje ja turvallisuusmääräykset huolella ja noudatettava niitä!
© Vigtigt: Læs betjeningsvejledningen og sikkerhedshenvisningerne inden ibrugtagningen og overhold disse!
® Pažnja! Prije upotrebe pročitajte i uvažite naputak za uporabu i sigur nosne upute!
© Pozor: Před uvedením do provozu si prosím přečtěte návod k obsluze a bezpečnostní pokyny a dodržujte je!
⑩ Pozor! Pred montažo in začetkom dela pazljivo preberite navodila za uporabo in varno delo.
^18 Dikkat: Çalıştımadan önce lütfen kullanma talimatı ve güvenlik uyarılarını dikkatlice okuyun!

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann emeuert werden.
  ● Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
• Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.
  ● Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.
• Sichem Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).

- Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

● Verwenden Sie nur Orginal-Ersatzteile.
● Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
- Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schail- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.

• Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
• Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
• Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
  ● Halten Sie Ihren Arbeitsbereich in Ordnung.
• Vergewissem Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haametz.
  ● Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
  ● Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.
• Vor dem Ablegen des Elektrohobels den vollständigen Auslauf der Messerwelle abwarten. Eine freiliegende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.
• Es darf nur die original Messerwelle des Herstellers für den Elektrohobel BEH 600 verwendet werden. Die original Messerwelle kann bei der ISC GmbH, Eschenstraße 6, 94405 Landau bestellt werden.
• Benutzen Sie nur saubere und scharfe Hobelmesser, um gut und sicher zu arbeiten.

D

Betriebsanleitung für Handhobel

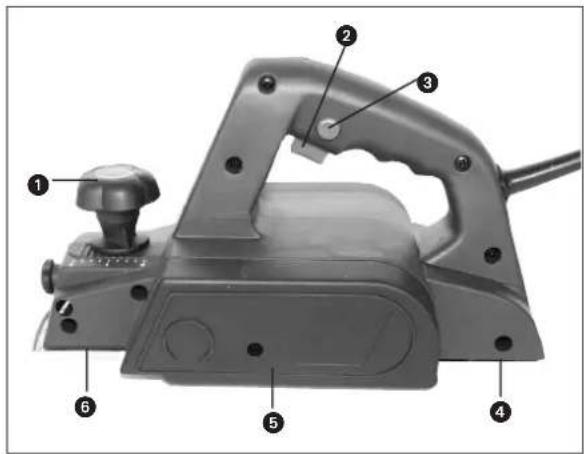

GERÄTEBESCHREIBUNG

1 Einstellknopf für Spantiefe
2 Ein/Aus-Schalter
3 Einschaltsperre
4 hintere Grundplatte
5 Riemenabdeckung
6 vordere Grundplatte
7 Spanauswurf
8 Adapterstück für Spanabsaugung

VERWENDUNG

Der Elektro-Handhobel ist zum Hobeln, Falzen und Anschrägen von Holzteilen bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung sollte in keinem Fall um mehr als 10 % von der angegebenen Nennspannung abweichen.

SCHALTER

Der Elektro-Handhobel ist mit einem Sicherheits- schalter zur Unfallverhütung ausgestattet. Zum Einschalten den seitlichen Sperrknopf drücken und die Schalttaste drücken. Zum Ausschalten des Elektro-Handhobels die Schalttaste loslassen. Die Schalttaste springt in die Ausgangsstellung zurück.

SPANABSAUGUNG

Für eine optimale Spannabsaugung können Sie den Elektro-Handhobel über das im Lieferumfang enthaltene Adapterstück an eine Spanabsaugung anschliessen.

Schieben Sie das Adapterstück in den seitlichen Spanauswurf des Elektro-Handhobels. Über den runden Anschluß am Adapterstück können Sie nun eine geeignete Spanabsaugung anschliessen.

ARBEITSHINWEISE

Achtung: Der Elektro-Handhobel darf nur eingeschaltet an das werkstück herangeführt werden.

Einstellung der Spantiefe

Durch Links- und Rechtsdrehung des Einstell- und Führungsknopfes kann die Spantiefe von 0-2 mm eingestellt werden. einstellknopf immer soweit drehen, bis dieser einrastet.

Nach Beendigung der Arbeit ist die Spantiefe so ein-

zustellen, daß die Messer versenkt und somit vor Beschädigung geschützt sind.

Hobeln von Flächen

Stellen Sie die gewünschte Spantiefe ein. Den Elektro-Handhobel mit der vorderen Grundplatte auf das zu bearbeitende Holzstück aufsetzen und den Hobel einschalten. Den Elektro-Hobel mit beiden Händen über die Fläche schieben, dabei müssen die vordere und die hintere Grundplatte ganz aufliegen.

Zur Endbearbeitung von Flächen nur eine geringe Spantiefe einstellen und die Fläche mehrfach bearbeiten.

Anfasen von Kanten (45°)

45°

Ein schnelles und einfaches Anfasen von Kanten im 45° Winkel wird durch die in der vorderen Grundplatte eingearbeitete V-Nut ermöglicht. Den Hobel mit der V-Nut auf die zu bearbeitende Kante aufsetzen und an dieser entlang führen, dabei ist auf einen gleichmäßigen Vorschub und auf eine kons-tante Winkellage zu achten.

Wechsel der Hobelmesser

Achtung: Vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose ziehen!

Der Elektro-Handhobel ist mit zwei Hartmetall-Wendemessern bestückt. Wendemesser haben zwei Schneiden und können gewendet werden. Durch die Führungsnut der Wendemesser wird bei einem Wechsel eine gleiche Höheneinstellung gewährleistet. Abgenutzte, stumpfe oder beschädigte Messer müssen ausgetauscht werden.

Hartmetall-Wendemesser können nicht nachgeschliffen werden.

Lösen Sie die drei Sechskantschrauben (1) mit dem beiliegenden Maulschlüssel und Schieben Sie das

D

Hartmetall-Wendemesser seitlich mit einem Holzstück aus der Hobelwelle heraus.

1

Reinigen Sie vor dem Einbau den Messersitz.

Der Einbau der Messer erfolgt in der umgekehrten Reihenfolge. Stellen Sie sicher, daß das Hobelmesser mit den beiden Enden der Hobelwelle übereinstimmt. Tauschen Sie immer beide Messer, um eine gleichbleibende Spanabnahme zu gewährleisten.

Achtung: Vor der Inbetriebnahme des Elektro-Handhobels sind die Messer auf eine korrekte Einbaulage und auf festen Sitz zu überprüfen!

Austausch des Antriebriemens

Lösen Sie die Schraube und nehmen Sie die seitlichen Riemenabdeckung ab.

Entfernen Sie den verschlissenen Antriebsnemen und reinigen Sie die beiden Riemenscheiben.

Legen Sie den neuen Antriebsriemen auf die kleine Riemenscheibe auf und ziehen Sie den Riemen unter Drehen der Hobelwelle auf die große Riemenscheibe auf.

Achten Sie darauf, daß die Längsrillen des Antriebsriemens in den Führungsnuten der Antriebsräder liegen.

Die Riemenabdeckung aufsetzen und mit der Schraube befestigen.

TECHNISCHE DATEN

Nennspannung: 230 V - 50 Hz

Aufnahmeleistung: 650 W

Leerlaufdrehzahl n _0 : 16.000 min

Spantiefe: 0 - 2 mm

Hobelbreite: 82 mm

Schalldruckpegel LPA: 89 dB(A)

Schalleistungspegel LWA: 102 dB(A)

Vibration _w <2.5 m/s ^2

Gewicht 2,7 kg

schutzisoliert II / ☐

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
declares conformity with the EU Directive and standards marked below for the article déclare la conformité suivante selon la
F directive CE et les normes concernant l'article verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo declara a seguinte conformidade de acuerdo.
P declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo förklarar föliande överensstämmelse enl. E
⑧ direktiv och standarder för artikeln
Ilmolittaa seuraavaa Euroopan unionin direkti- lvlen ja normien mukalsta yhdenmukalsuutta tuotteelle
N erklærer herved følgende samsvar med EU-direktiv og standarder for artikkel
⑧35 заявляет о соответствии товара следующим директивам и нормам EC
☑ izjavljuje sljedecu uskladjenost s odredbama i normama EU za artikl.
® declară următoarea conformitate cu linia direc toare CE și normele valabile pentru articolul.
ürün ile ilgili olarak AB Yönetmelikleri ve Normları gereğince aşağıdaki uygunluk açıkla masını sunar.

⑧ δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
attesterer folgende overensstemmelse i henhold til EU-direktiv og standarder for produkt
⑥2 prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑤ pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑤k vydáva nasledujúce prehlásenie o zhode podl'a smernice EÚ a noriem pre výrobok.
⑧ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.
заявляє про відповідність згідно з Директивою ЄС та стандартами, чинними для даного товару
(EE) deklareerib vastavuse järgnevatele EL direktiivi dele ja normidele
deklaruoja atitikti pagal ES direktyvas ir normas straipsniui
509 izjavljuje sledeći konformitet u skladu s odred bom EZ i normama za artikl

Elektrohobel BEH 600

98/37/EG

87/404/EWG

73/23/EWG 93/68/EEC

R&TTED 1999/5/EG

97/23/EG

2000/14/EG: garantieter Behalleistungspegel L_WA = = cm

89/336/EWG_93/68/EEC

95/54/EG:

90/396/EWG

97/68/EG:

89/686/EWG

EN 60745-1; EN 60745-2-14; EN 55014; EN 55104; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 43.452.13 I.-Nr.: 01024 Archivierung: BEH-0635-25-4155050-E Subject to change without notice

© GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gesicht geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 5-Jahres-Frist beginnt mit dem Betriebenzbergung oder der Übernahme des Gewinne durch den Kunden, Vorausserzung für die Gehandmachung der Garantie ist eine ordnungsgemäßes Wertung entsprechend der Betriebsansleitung sowie die bestimmungspentäte Bewertung unserse Gedäkes. Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte Innerhalb dieser 5 Jahre erhalten.

Die Garantie gilt für den Bereich der Bundesrepubliks Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gälligen gesetzlichen Vorschnitten. Bitte beachien Sie Ihren Ansprechpartner des regional zuständigen Kundenkensions oder die unter sulgeführte Serviceschuss.

F GARANTIE

Auf das in der Anleitung bezeichnete Gerät geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 5-Jahres-Frist beginnt mit dem Gefahrenbergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Gesetmdrachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten. Die Garantete gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der Ickel gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgelührte Serviceadresse.
