BEDIENUNGSANLEITUNG TL16FD9F1A NEFF
Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.
- Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschanschluss erlischt die Garantie.
3
Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch nicht fachgerechten Einbau haftet der Monteur.
WARNUNG - Gefahr durch Magnetismus!
Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen be-einflussen.
- Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.
Unterbau
Keine Kuhlgeräte, Geschirrspüler, unbelüftete Backöfen und Waschmaschinen unterbauen.
- Wenn Sie einen Modular- oder einen Kompakt-Geschirrspüler der gleichen Marke unterbauen, muss die Arbeitsplattendicke mindestens 40 mm betragen.
- Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20mm betragen, in manchen Fälle auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.
- Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehause oder das Netzanschlusskabel nicht mit z.B. einer Schublade kollideren.
Zwischenboden
Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden.
- Fragen Sie im Fachhandel nach einem Zwischenboden als Zubehör.
- Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zum Netzanschluss des Geräts 10mm betragen.
MöbelVBorbereiten
Die Arbeitsplatte muss eben, waagrecht und stabil sein.
Die Einbaumöbel müssen mindestens 90^ hitzebestandig sein.
Die Schnittflächen hitzebeständig versiegeln.
Abb. 1
Elektrischer Anschluss
Überprüfen Sie vor dem Geräteanschluss die Hausinstallation.
Das Gerat entspricht der Schutzklasse I undarf nur in Verbindung mit Schutzleiteranschluss betrieben werden.
In der festverlegten elektrischen Installation ist eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorzusehen.
- Wenn auf dem Display des Geräts Schreint, ist es falsch angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.
Anschluss mit 3-adriger Leitung
Achten Sie auf eine geeignete Absicherung der Hausinstallation.
Beachten Sie die Farbcodierung der Netzanschlussleitung.
Grun-Gelb ist der Schutzleiter.
Blau ist der Neutraleiter.
Braun ist die Phase (Außenleiter).
Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Leitung folgenden Absatz beachten.
Anschluss ohne vormontierter Leitung
Das Kochfeld nur nach Anschlussbild anschließen.
Die beiliegenden Kupferbrücken bei Bedarf einbauen.
Die Netzanschlussleitung muss dem Typ H05 VVF oder higherwertig entsprechen.
- Der Adernquerschnitt ist entsprechend der Strombelastung zu bestimmen. Nicht zulässig ist ein Querschnitt < 1,5 ~mm^2 .
Anschluss mit vormontierter 5-adrigen Anschluss-leitung
Nur geschultes Kundendienstpersonal damit die Anschlussleitung austauschen.
Kochfeld einsetzen
Die Anschlussleitung nicht einkommen und nicht über scharfe Kanten führen.
- Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.
Abb. 2

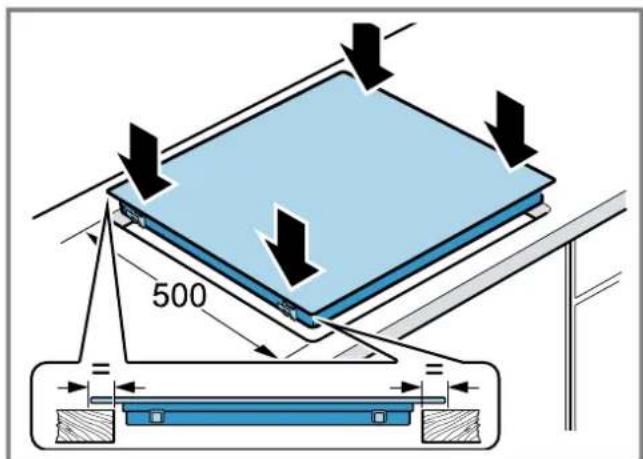

Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.
Es muss vorn und halten gleich welt überstehen. Abb. 3
Kochfeld ausbauen
- Das Gerät spannungsslos machen.
- Das Kochfeld von unter herausdrücken.
