BEDIENUNGSANLEITUNG HATL 126 DE HAIER

KONSERVIERUNG ....12

EINFRIEREN ....12

ABTAUEN....12

WARTUNG UND REINIGUNG....12

ENERGIE SPAREN....12

GERÄUSCHE REDUZIEREN....12

BEIDSEITIG MONTIERBARE TÜR 12

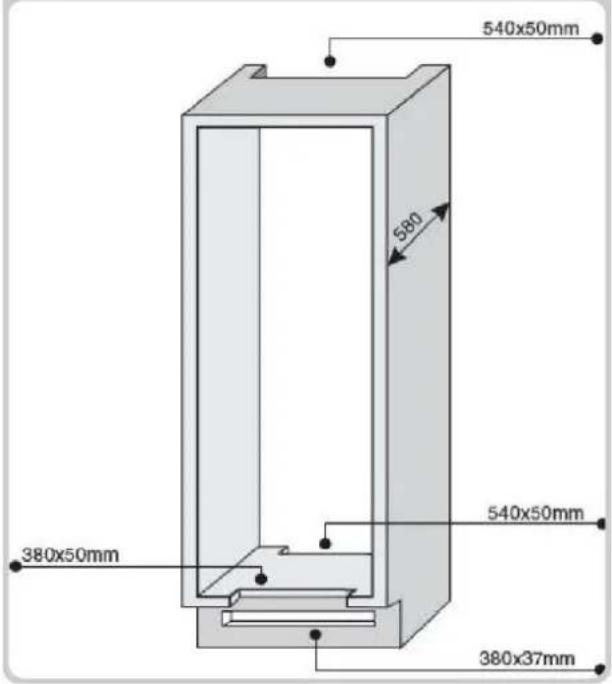

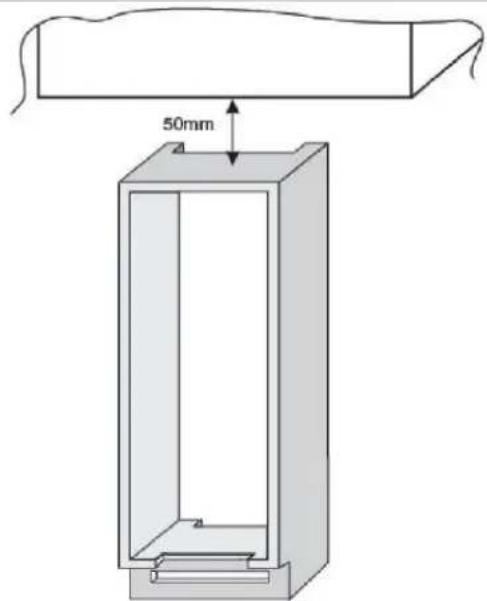

ABMESSUNGEN UND EINBAUÖFFNUNG ....12

INSTALLATION DES GERÄTS IM KORPUS....12

HINWEISE FÜR DEN KORREKTEN BETRIEB .....12

AUSSERBETRIEBNAHME DES GERÄTS ......12

FEHLERBEHEBUNG 12

Vielen Dank für den Kauf dieses Produkts.

Bitte lesen Sie vor dem Gebrauch des Kühlschranks diese Anleitung sorgfältig, um das Gerät optimal zu nutzen. Bewahren Sie die gesamte Referenzdokumentation zum Nachschlagen oder für einen eventuellen späteren Besitzer auf. Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendung bestimmt, wie:

- Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen,

- in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Motels und ähnlichen Unterkünften,

- Bed & Breakfast (B&B),

- Catering-Dienste und ähnliche Zwecke im Einzelhandel.

Das Gerät darf ausschließlich für die Konservierung von Lebensmitteln verwendet werden. Jede andere Verwendung wird als gefährlich erachtet und der Hersteller weist im Fall der Nichtbeachtung jede Haftung zurück. Bitte lesen Sie auch die Garantiebestimmungen.

SICHERHEITSINFORMATIONEN

Die Kühltruhe enthält ein Kühlgas (R600a: Isobutan) und ein Schaumtreibmittel (Cyclopentane) zur Isolierung, die sehr umweltfreundlich, aber entflammbar sind.

Bitte halten Sie die folgenden Regeln ein, um Gefahren vorzubeugen:

• Vor jedem Eingriff am Gerät den Netzstecker ziehen.
• Das Kühlsystem an der Rückseite und im Inneren des Geräts enthält ein Kältemittel. Es muss daher darauf geachtet werden, die Leitungen nicht zu beschädigen.
• Wenn Sie am Kühlsystem ein Leck feststellen, nicht die Netzsteckdose berühren und unbedingt offenes Feuer vermeiden. Das Fenster öffnen und den Raum gut lüften. Wenden Sie sich an den Kundenservice, um das Gerät reparieren zu lassen.

- Wenn sich an den Innenwänden eine Eisschicht bildet, diese nicht mit einem Messer oder sonstigen scharfen Gegenständen abkratzen. Dies kann den Kühlkreislauf beschädigen und das austretende Kältemittel kann sich entzünden oder die Augen schädigen.

- Das Gerät nicht in Umgebungen mit feuchter, öliger oder staubiger Atmosphäre installieren sowie vor direkter Sonneneinstrahlung und Wasser schützen.

- Das Gerät nicht in der Nähe von Hitzequellen oder entflammbaren Materialien installieren.

- Zum Anschluss keine Verlängerungskabel und Adapter verwenden.

- Das Netzkabel nicht stark spannen oder biegen und den Netzstecker nicht mit nassen Händen berühren.

- Den Netzstecker und/oder das Netzkabel nicht beschädigen - Stromschlag- und Brandgefahr!

- Den Netzstecker sauber halten. Starke Staubablagerungen erhöhen die Brandgefahr.

- Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen.

- Auf keinen Fall offene Flammen oder elektrische Geräte wie Heizelemente oder Dampfstrahlreiniger sowie keine Kerzen, Öllampen oder Ähnliches verwenden, um den Abtauvorgang zu beschleunigen.

- In der Nähe des Kühlschranks keine brennbaren Sprays wie z.B. Farbspraydosen aufbewahren. Es besteht Explosions- oder Brandgefahr.

- Im Inneren des Kühlschranks keine elektrischen Geräte benutzen, es sei denn, der Typ wurde vom Hersteller empfohlen.

- Keine brennbaren und hoch flüchtigen Substanzen wie Äther, Benzin, Flüssiggas, Propan, Sprühdosen, Klebstoffe, reinen Alkohol usw. in der Kühltruhe aufbewahren. Diese Stoffe können eine Explosion verursachen.

- Keine Medikamente oder Materialien für wissenschaftliche Forschungen aufbewahren. Wird Material gelagert, das eine strenge Kontrolle der Lagertemperatur erfordert, so kann sich die Qualität verschlechtern oder es kann eine unvorhergesehene Reaktion auftreten, die zu Risiken führen kann.

• Die Lüftungsgitter am Gehäuse des Geräts und innerhalb der Einbauöffnung nicht verstopfen oder verschließen.

- Keine Gegenstände oder mit Wasser gefüllten Behälter auf das Gerät stellen.

- Nicht versuchen, den Kühlschrank selbst zu reparieren. Technische Eingriffe dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und wenn ihnen die damit verbundenen Gefahren bekannt sind.

Dieses Gerät ist kein Spielzeug für Kinder. Reinigung und Pflege dürfen nicht von Kindern ohne Aufsicht erfolgen.

Das Stellrad gegen den Uhrzeigersinn bis zum Anschlag drehen. Das Klick-Geräusch zeigt das Ausschalten des Geräts an.

Das Gerät muss so installiert werden, dass das Netzkabel und die Netzsteckdose leicht erreichbar sind. Die Netzsteckdose muss mit dem Gerätestecker kompatibel sein. Ist dies nicht der Fall, lassen Sie den Stecker durch einen autorisierten Techniker austauschen; verwenden Sie keine Verlängerungskabel und/oder Mehrfachstecker.

Komponenten im Innenraum und eingefrorene Lebensmittel nicht mit nassen Händen berühren – Gefahr von Kälteverbrennungen!

Entsorgung des Altgeräts

Bitte stellen Sie sicher, dass das Produkt nach seiner Außerbetriebnahme ordnungsgemäß entsorgt wird. Damit tragen Sie dazu bei, gesundheits- und umweltschädigende Auswirkungen zu verhindern, die eine nicht korrekte Entsorgung am Ende der Nutzungsdauer zur Folge haben könnte.

Außerdem können bei korrekter Entsorgung wertvolle Rohstoffe recycelt werden! Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht im normalen Hausmüll entsorgt werden darf, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss.

Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen.

Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler. Trennen und Entsorgen des Netzkabels und Netzsteckers.

Um eine ordnungsgemäße Entsorgung zu gewährleisten, dürfen die Leitungen des Geräts nicht beschädigt werden, da sie das Kühlgas enthalten.

Für die Entsorgung der Verpackung halten Sie sich bitte an die jeweils geltenden Lokalvorschriften.

Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recycle.

Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln:

- Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden.

- Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten.

- Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.

Konformität

Die Komponenten dieses Geräts, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen, sind mit den Vorgaben der Verordnung (EG) № 1935/2004 konform. Das Gerät ist mit den EU-Richtlinien 2004/108/EG, 2006/95/EG und allen nachfolgenden Änderungen konform.

INSTALLATION

WARNUNGEN:

• Das Gerät nicht an nebligen oder feuchten Orten aufstellen, da dies die Dämmung beeinträchtigt und zu Lecks führen kann.
• Außerdem könnte sich an der Außenfläche des Geräts Kondenswasser ansammeln.

- Das Gerät nicht im Freien oder in der Nähe von Hitzequellen aufstellen und keiner direkten Sonneneinstrahlung aussetzen.

Das Gerät funktioniert innerhalb des angegebenen Umgebungstemperaturbereichs ordnungsgemäß:

+10 +32°C bei Klimaklasse SN

+16 +32°C bei Klimaklasse N

+16 +38°C bei Klimaklasse ST

+16 +43°C bei Klimaklasse T

(siehe Typenschild des Produkts)

- Keine mit Wasser gefüllten Behälter auf das Gerät stellen.

- Nach der endgültigen Installation mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird.

Elektrischer Anschluss

Nach der Lieferung das Gerät hochkant aufstellen und mindestens 2 - 3 Stunden warten, bevor es an das Stromnetz angeschlossen wird. Bevor Sie den Stecker in die Steckdose stecken, vergewissern Sie sich, dass:

• Die Netzsteckdose muss nach den geltenden gesetzlichen Vorschriften geerdet sein.
- Die Netzsteckdose muss für die auf dem Typenschild angegebene Höchstspannung des Geräts geeignet sein.
• Die Netzspannung muss in dem auf dem Typenschild des Kühlschranks angegebenen Bereich liegen.
- Das Netzkabel darf nicht geknickt oder gequetscht werden.
- Das Netzkabel ist regelmäßig zu kontrollieren und darf nur von zugelassenem Servicepersonal ausgewechselt werden.
- Der Hersteller weist jede Haftung zurück, wenn die genannten Sicherheitsregeln nicht beachtet werden.

Vor der Inbetriebnahme

Die im Inneren des Kühlschranks befindliche Verpackung entfernen und den Innenraum mit Wasser und Natron oder einem neutralen Reinigungsmittel reinigen.

Nach der Installation den Kühlschrank nicht sofort befüllen, sondern 2 bis 3 Stunden warten, damit die Kühl- und Gefrierfächer ihre normale Betriebstemperatur erreichen.

Nach einer Trennung der Spannungsversorgung mindestens fünf Minuten warten, bevor die Kühl/Gefrierkombination neu gestartet wird. Anschließend ist das Gerät betriebsbereit.

BETRIEB

Lebensmittel im Gerät lagern

Nach einer gewissen Betriebszeit ist die gewünschte Kühltemperatur erreicht und die Lebensmittel können eingelagert werden.

Bedienungsanleitung

NO ON 300 OK AC

Abb. 1

1. Wenn das Gerät zum ersten Mal an das Stromnetz angeschlossen oder nach dem Trennen vom Stromnetz wieder angeschlossen wird, arbeitet der Kühlschrank mit den eingestellten Temperaturen: 5 C für den Kühlschrank, 2 C für den Gefrierschrank; Wenn Sie die Temperatur oder die Funktionen manuell einstellen möchten,
   drücken Sie die Taste 3 Sekunden lang, um die Sperre aufzuheben; wenn nach 30 Sekunden keine Bedienung erfolgt, wird das Bedienfeld wieder gesperrt.

2. Temperatureinstellung für Kühlschrank: Der Benutzer kann die Temperatur zwischen "2, 3, 4, 5, 6, 7, 8 und Fast Cooling" einstellen.

Wenn das Bedienfeld entriegelt ist, drücken Sie um das Kühlfach auszuwählen (Anzeige in der oberen linken Ecke leuchtet auf).

Drücken Sie, um die gewünschte Temperatur auszuwählen.

Wenn „Fast Cooling“ ausgewählt wird (die Wassertropenanzeige auf der rechten Seite des Displays leuchtet auf), arbeitet das Kühlfach 24 Stunden lang ununterbrochen mit einer Temperatur von 2°C. Nach 24 Stunden wird die Schnellkühlung beendet, und der Kühlschrank arbeitet dann mit der vorherigen Temperatureinstellung weiter.

1. Temperatureinstellung für Gefrierschrank: Der Benutzer kann die Temperatur zwischen „0, 1, 2, 3, 4, 5“ einstellen.

Wenn das Bedienfeld entriegelt ist, drücken Sie , um den

Gefrierschrank auszuwählen (die Anzeige in der linken unteren Ecke leuchtet auf).

Drücken Sie, um die gewünschte Temperatur auszuwählen.

1. Ein- und Ausschalten: Drücken Sie 3 Sekunden lang die Taste um das Gerät ein- und auszuschalten.

KONSERVIERUNG

- Damit Aroma, Gehalt und Frische der Speisen bestmöglich erhalten bleiben, sollten sie wie in Abbildung 4 ersichtlich im Kühlraum untergebracht werden. Die Speisen sollten in Alu- oder Kunststofffolie oder in entsprechenden Behältnissen mit Deckel verpackt sein, um Kreuzkontaminationen zu vermeiden.

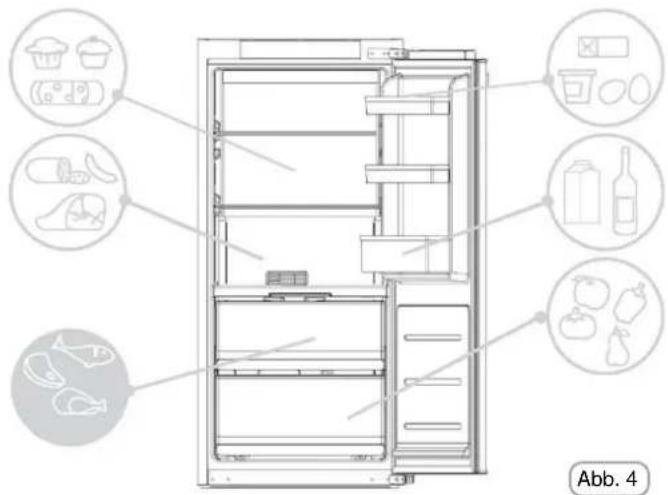

Kühlraum

Obst und Gemüse

- Um bei Obst und Gemüse die Abgabe von Feuchtigkeit zu reduzieren, diese Produkte in Kunststoffbehältern, Frischhaltefolie oder Plastiktüten im Obst- und Gemüsefach verwahren. Auf diese Weise bleiben sie länger haltbar.

KÜHLSCHRANK

Abb. 4

Temperaturanzeige im kältesten Bereich

(nicht bei allen Modellen vorhanden)

Bei einigen Modellen ist der kälteste Bereich des Kühlraums mit einer Temperaturanzeige ausgestattet, anhand der Sie die Durchschnittstemperatur überwachen können. Dieses Symbol zeigt den kältesten Bereich des Kühlschranks an (Abb. 5).

Die Temperaturanzeige prüfen, die Anzeige OK muss deutlich erkennbar sein (Abb.6). Wenn OK nicht angezeigt wird, bedeutet dies, dass die Temperatur zu hoch ist: Stellen Sie die Temperatur auf einen kühleren Wert ein und warten Sie etwa 10 Stunden. Die Anzeige erneut prüfen und bei Bedarf die Temperatur erneut einstellen.

OK

Wenn der Kühlschrank zu voll ist oder die Tür häufig geöffnet wird, ist es normal, dass die Anzeige nicht OK anzeigt. Warten Sie mindestens 10 Stunden, bevor Sie den Thermostat auf einen höheren Wert einstellen.

Gefrierfach

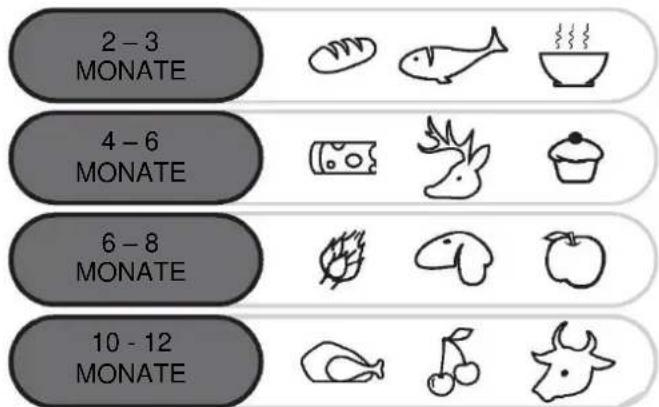

Die nachstehende Tabelle veranschaulicht, wie lange verschiedene Produkte im Gefrierfach aufbewahrt werden können ✱***

Das Einfrieren von Lebensmitteln ist nur in diesen Fächern möglich

2 - 3 MONATE 4 - 6 MONATE 6 - 8 MONATE 10 - 12 MONATE

Praktische Hinweise

Die Lebensmittel gleichmäßig auf den Ablagen verteilen, damit eine angemessene Belüftung gewährleistet wird.

• Vermeiden Sie die Berührung der Speisen mit der Rückwand des Kühlraums.
• Stellen Sie keine warmen Speisen in den Kühlschrank, da dies die Haltbarkeit der anderen Lebensmittel beeinträchtigen könnte und den Stromverbrauch erhöht.
• Überflüssige Verpackungen von Produkten entfernen, bevor sie im Kühlschrank verwahrt werden.
• Geschirr und Behälter nicht ungespült in den Kühlschrank stellen.
• Keine Lebensmittel vor das Kaltluftgebläse stellen.
  • Die Glasablage über dem Gemüsefach nicht komplett bedecken, um eine korrekte Luftzirkulation zu gewährleisten.
• Keine Flaschen in das Gefrierfach legen, da sie platzen können, wenn sie gefrieren.
• Bei längerem Stromausfall die Tür geschlossen halten, damit die Lebensmittel so lange wie möglich kühl gehalten werden.
  • Die Installation des Geräts in einer zu warmen oder zu feuchten Umgebung, häufiges Öffnen der Tür und das Verwahren großer Mengen von Gemüse kann zur Bildung von Kondenswasser führen und beeinträchtigt die Kühleistung des Geräts.
• Das häufige und zu lange Öffnen der Türen führt zu einem höheren Stromverbrauch.

EINFRIEREN (Nicht alle Modelle)

ABTAUEN

• Die Lebensmittel müssen frisch sein.
- Lebensmittel in kleinen Portionen einfrieren, um den Vorgang zu beschleunigen. Niemals die auf dem Typenschild angegebene, zulässige Höchstmenge überschreiten.
- Während des Einfrierens die Tür des Gefrierfachs nicht öffnen.
• Die Lebensmittel müssen luftdicht verschlossen aufbewahrt werden.
- Einzufrierende Lebensmittel von bereits eingefrorenen trennen.
- Gefriertüten und Behälter etikettieren und eine Bestandsliste der eingefrorenen Lebensmittel führen.
- Nach dem Auftauen Lebensmittel nicht erneut einfrieren und sofort verzehren.

Abtauen des Kühlschranks

Während des Normalbetriebs wird der Kühlschrank automatisch abgetaut. Die Wassertropfen und der Reif an der Rückwand (je nach Funktionsweise) müssen nicht entfernt werden.

Das Wasser wird durch die Abflussöffnung an der Rückwand abgeleitet und wird durch die Wärme des Kompressors verdampft.

- Den Abfluss im Kühlschrank frei halten, damit sich kein Wasser ansammelt.

(Abbildung 8)

Der Kühlraum dieses Produkts taut sich automatisch ab.

Etwas Reif oder kleine Wassertropfen an der Rückwand des Kühlraums sind normal.

Achten Sie darauf, dass die Lebensmittel nicht die Rückseite oder die Seiten des Kühlschranks berühren.

ANMERKUNG Hier befindet sich das Typenschild mit allen Daten, die Sie im Fall eines Defekts dem Kundenservice mitteilen müssen.

Wichtig: Wenn die Umgebungstemperatur hoch ist, arbeitet das Gerät im Dauerbetrieb. Dies kann zu einer stärkeren Reifbildung an den Innenwänden des Kühlraums führen. Stellen Sie in diesem Fall den Thermostat auf eine wärmere Einstellung (6-8°C).

Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt, siehe die obigen Bilder.

Abtauen des Gefrierfachs

(Modelle mit statischer Kühlung ohne NO-FROST-Technologie)

Wenn die Eisschicht an den Innenwänden des Gefrierfachs dicker als 3 mm ist, sollte das Gefrierfach abgetaut werden, da andernfalls der Energieverbrauch steigt.

1) Gerät durch drei Sekunden langes Drücken der Power-Taste ausschalten.
2) Das Netzkabel herausziehen.
3) Eingefrorene Lebensmittel herausnehmen und vorübergehend an einem kühlen Ort lagern.
4) Die Gefrierschranktür offen lassen, um das Abtauen zu beschleunigen.
5) Das Wasser vom Boden des Gefrierfachs aufnehmen.
6) Das Gefrierfach abtrocknen.
7) Das Netzkabel wieder anschließen und die gewünschten Werte einstellen.
8) Einige Minuten warten und die gefrorenen Lebensmittel wieder hineinlegen.

WARNUNG:

Auf keinen Fall offene Flammen oder elektrische Geräte wie Helzelemente oder Dampfstrahlreiniger sowie keine Kerzen, Öllampen oder Ähnliches verwenden, um den Abtauvorgang zu beschleunigen. Wenn sich an den Innenwänden eine Eisschicht bildet, diese nicht mit einem Messer oder scharfen Gegenstand abkratzen. Diese können den Kühlkreislauf beschädigen, das austretende Kältemittel kann sich entzünden und reizt die Augen.

Abtauen des Gefrierfachs

(Modelle mit NO-FROST-Technologie)

Das Abtauen erfolgt automatisch.

WARTUNG UND REINIGUNG

Beleuchtung

LED-Beleuchtung

Das Produkt ist mit LED-Lampen ausgestattet. Wenden Sie sich an den technischen Kundendienst, wenn diese ausgetauscht werden müssen. Im Vergleich zu herkömmlichen Glühbirnen halten die LEDs länger und sind umweltfreundlicher.

Reinigung

HINWEIS:

• Vor jedem Eingriff den Netzstecker aus der Netzsteckdose ziehen, um die Stromschlaggefahr ausschließen zu können.
• Niemals Wasser direkt auf die Außen- oder Innenflächen des Kühlschranks gießen. Dies verursacht Oxidation und beschädigt die elektrische Isolation.

WICHTIG:

Um zu verhindern, dass sich an den Innenseiten und Kunststoffteilen Risse bilden, beachten Sie bitte folgende Hinweise:

• Ölrückstände von Lebensmitteln von den Kunststoffteilen stets abwischen.
• Zum Reinigen aller Teile der Innen- und Außenflächen sowie der Dichtungen ein Tuch mit warmem Wasser und Natron oder einem neutralen Reinigungsmittel verwenden. Keine Lösungsmittel, Ammoniak, Bleichmittel oder Scheuermittel verwenden.
• Zubehörteile wie z. B. die Ablagen und Einsätze aus dem Kühlraum und der Kühlschranktür herausnehmen und in heißem Seifenwasser reinigen. Abtropfen lassen und abtrocknen.
• Die Rückseite des Geräts zieht Staub an. Dieser kann mit einem Staubsauger entfernt werden, nachdem das Gerät ausgeschaltet und der Netzstecker abgezogen wurde. Ohne Staub ist eine höhere Energieeffizienz gewährleistet.

ENERGIE SPAREN

Tipps zum Energiesparen:

• Das Gerät entfernt von Hitzequellen, vor Sonneneinstrahlung geschützt und in einem gut belüfteten Raum aufstellen.
• Keine warmen Speisen in den Kühlschrank stellen. Dies erhöht die Innentemperatur und der Kompressor arbeitet im Dauerbetrieb.
• Das Gerät nicht übermäßig füllen, um eine korrekte Belüftung zu gewährleisten.
• Wenn sich eine Eisschicht bildet, das Gerät abtauen (siehe Abschnitt ABTAUEN), um die Kälteabgabe zu erleichtern.
• Bei Stromausfall die Tür möglichst geschlossen halten.
  • Die Türen so selten wie möglich öffnen und nicht zu lange offen halten.
• Den Thermostat nicht auf eine übermäßig geringe Temperatur einstellen.
• Staubablagerungen von der Geräterückseite (siehe Abschnitt REINIGUNG) entfernen.

GERÄUSCHE REDUZIEREN

Während des Betriebs verursacht der Kühlschrank einige völlig normale Geräusche, zum Beispiel:

• BRUMMEN, der Kompressor ist in Funktion.
- RUMPELN, RASCHELN und ZISCHEN, das Kältemittel strömt durch die Rohre.
- TICKEN und KLICKEN, der Kompressor schaltet sich ab. Kleine Maßnahmen zur Reduzierung der Vibrationsgeräusche:
- Geräusche entstehen, wenn sich Behälter im Inneren berühren: Vermeiden Sie, dass sich Behälter und Glasbehälter berühren.
- Vibration von Fächern, Einsätzen und Ablagen: Prüfen, ob das Zubehör korrekt und fest eingesetzt ist. HINWEIS:

Das Kältemittel generiert auch Geräusche, wenn der Kompressor ausgeschaltet ist. Dies ist kein Defekt, sondern normal. Wenn Sie im Inneren des Geräts ein Klicken hören, ist dies ebenfalls normal und auf die Ausdehnung verschiedener Materialien zurückzuführen.

BEIDSEITIG MONTIERBARE TÜR

Die Gerätetüren können beidseitig montiert werden, um sie je nach Bedarf nach rechts oder links zu öffnen.

HINWEIS:

• Das Umkehren der Öffnungsrichtung darf nur von qualifiziertem technischen Personal vorgenommen werden.
• Das Umkehren der Öffnungsrichtung ist von der Garantie ausgeschlossen.

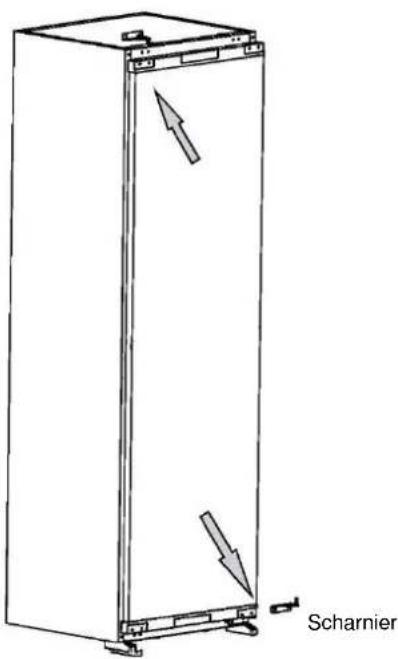

Scharnier

1. Schieben Sie das Gerät in den Einbauchrank. Das Gerät sollte besser auf der linken Seite des Möbels stehen.
Werkzeug und Teile
	Abstandshalter für Scharnier A
	Abstandshalter für Scharnier B
	Scharnierabdeckung
	Kreuzschlitzschraube 3,9x12, T20 3,9x16, T20
	Schraubenschlüssel
	Linke Abdeckung für Bedienfeld/Abstandhalter
	Rechte Abdeckung für Bedienfeld/Abstandshalter
	Zierleiste

3. Befestigen Sie das Scharnier mit Schrauben am Einbauschrank und bringen Sie die Zierleiste links am Produkt an.

PS: Montieren Sie das Distanzstück am Scharnier.

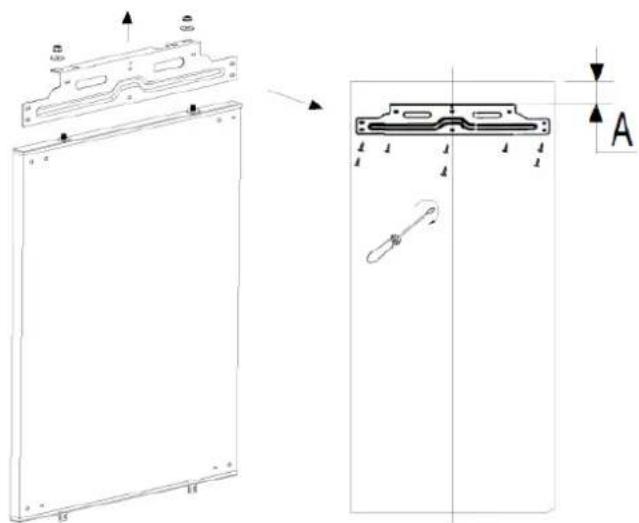

5. Entfernen Sie das Verbindungsblech und bringen Sie es an der Tür des Einbauschranks an.

2. Positionieren Sie das Gerät und verschrauben Sie es oben und unten mit dem Einbauschrank.

Unten 43mm

PS: Nehmen Sie das Anhängsel ab, nachdem Sie die Abdeckung des Unterteils angebracht haben.

Oben

Obere Scharnierabdeckung

4. Messen Sie die Größe von A

Entfernen Sie vor der Messung die Abdeckung der Verkleidung

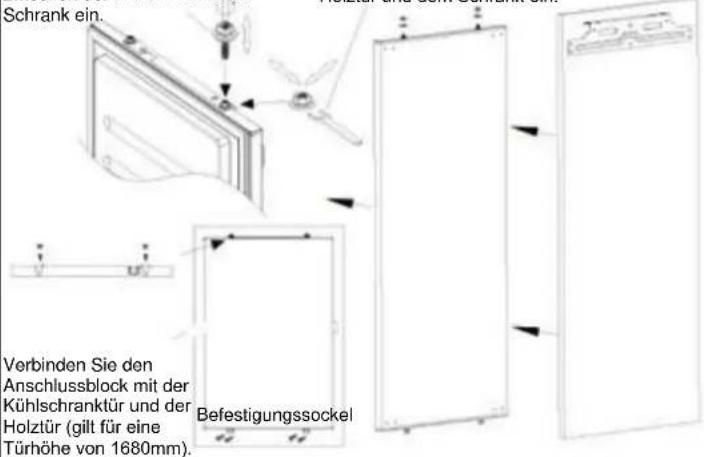

6. Verbinden Sie Einbauschrank und Kühlschranktür wie folgt.

Ziehen Sie die Schraube mit einem Schraubendreher fest und stellen Si den oberen und unteren Abstand zwischen der Holztür und dem Schrank ein.
Stellen Sie die Mutter mit dem Schraubenschlüsse ein. Passen Sie damit den linken und rechten sow den vorderen und hinteren Abstand zwischen der Holztür und dem Schrank ein.

Schrank ein. Verbinden Sie den Anschlussblock mit der Kühlschranktür und der Holztür (gilt für eine Türhöhe von 1680mm). Befestigungssockel

HINWEISE FÜR DEN KORREKTEN BETRIEB

Nachdem das Gerät eingebaut wurde, die Rückseite des Korpus an die Wand schieben, damit der Kompressor geschützt ist.

Für den korrekten Betrieb des Geräts muss eine ausreichende Luftzirkulation gewährleistet sein, damit der Kompressor an der Geräterückseite abkühlen kann.

Aus diesem Grund muss der Einbaukorpus an der Rückseite mit einer Aussparung an der Rückseite, deren Öffnung nach oben nicht verschlossen sein darf, sowie im unteren Bereich mit einer weiteren Öffnung versehen sein, die mit einem Lüftungsgitter bedeckt wird.

Maße der Schrankausschnitte.

Erforderlicher Freiraum zwischen Gerät und Raumdecke.

50mm

AUSSERBETRIEBNAHME DES GERÄTS

Wenn das Gerät für längere Zeit nicht benutzt wird:

1) Das Gerät ausschalten (siehe Abschnitt Betrieb).
2) Den Netzstecker aus der Steckdose ziehen oder
die Sicherheitsvorrichtung entfernen.
3) Das Gerät reinigen.
4) Die Türen des Geräts offen lassen.

STÖRUNG

URSACHE

BEHEBUNG

Die Innenbeleuchtung schaltet sich nicht ein.	• Keine Spannung.• Türschalter ist blockiert.	• Netzkabel nicht korrekt angeschlossen.• Prüfen, ob das Gerät ausgeschaltet ist (siehe Abschnitt Temperatureinstellung).• Prüfen, ob Netzspannung vorhanden ist.• Auf korrekte Funktion prüfen.
Kühl- und Gefrierschrank kühlen nicht ausreichend.	• Türen sind nicht geschlossen.• Türen werden zu oft geöffnet.• Falsche Temperatureinstellung.• Der Kühlschrank und das Gefrierfach sind übermäßig gefüllt.• Umgebungstemperatur zu niedrig.• Keine Spannung.	• Sicherstellen, dass die Tür und ihre Dichtungen schließen.• Für eine Weile das unnötige Öffnen der Türen vermeiden.• Die Temperatureinstellung prüfen und, sofern möglich, stärker kühlen (siehe Abschnitt Temperatureinstellung).• Abwarten, bis sich die Temperatur im Kühl- oder Gefrierfach stabilisiert hat.• Prüfen, ob die Umgebungstemperatur den Angaben auf dem Typenschild entspricht (siehe Abschnitt Installation).• Netzkabel nicht korrekt angeschlossen.• Prüfen, ob das Gerät ausgeschaltet ist (siehe Abschnitt Temperatureinstellung).• Prüfen, ob Spannung vorhanden ist.
Die Lebensmittel im Kühlraum gefrieren.	• Falsche Temperatureinstellung.• Lebensmittel berühren die Rückwand.• Beim Einfrieren größerer Mengen frischer Lebensmittel sinkt die Temperatur im Kühlraum.	• Die Temperatureinstellung prüfen (siehe Abschnitt Temperatureinstellung) und, sofern möglich, die Kühlleistung verringern.• Die Lebensmittel so positionieren, dass sie die Rückwand nicht berühren.• Die zulässige Höchstmenge von Gefriergut nicht überschreiten (siehe Abschnitt Einfrieren).
Der Boden des Kühlfachs ist nass oder es sind Tropfen vorhanden.	• Abflussleitung verstopft.	• Reinigen Sie das Abflussloch mit einem Wattestäbchen oder ähnlichem, damit das Wasser abfließen kann.
Vorhandensein von Tropfen oder Wasser an der Rückwand des Kühlschranks.	• Normaler Kühlschrankbetrieb.	• Kein Defekt (siehe Abschnitt Abtauen).
Wasser im Gemüsefach.	• Unzureichende Luftzirkulation.• Gemüse und Früchte mit zu viel Feuchtigkeit.	• Sicherstellen, dass sich auf der Glasablage über dem Gemüsefach keine Produkte befinden, die die Luftzirkulation behindern.• Das Obst und Gemüse in Frischhaltefolie, Plastiktüten oder Behältern aufbewahren.
Der Motor läuft ununterbrochen.	• Türen sind nicht geschlossen.• Türen werden zu oft geöffnet.• Umgebungstemperatur sehr hoch.• Eisschicht im Inneren über 3 mm.	• Sicherstellen, dass die Türen geschlossen sind und die Dichtungen korrekt abdichten.• Für eine Weile unnötiges Öffnen der Türen vermeiden.• Prüfen, ob die Umgebungstemperatur den Angaben auf dem Typenschild entspricht (siehe Abschnitt Installation).• Am Display / Thermostat eine höhere Temperatur einstellen.• Das Gerät abtauen (siehe Abschnitt Abtauen).
Eingefrorene Lebensmittel lauen auf.	• Umgebungstemperaturbereich unterhalb der Klimaklasse des Produkts. Der Kompressor arbeitet nur selten.• Gefrierschranktür nicht geschlossen.	• Das Gerät in einen wärmeren Raum stellen oder den Raum heizen.• Sicherstellen, dass die Tür geschlossen ist und die Dichtung korrekt abdichtet.
WLAN Anzeige blinkt (3 s ein - 1 s aus).	• Router ausgeschaltet.• Verbindungsfehler.	• Router einschalten.• Gerät zurücksetzen (siehe Abschnitt WLAN).

SOLLTE DAS PROBLEM WEITER BESTEHEN, WENDEN SIE SICH BITTE AN DEN KUNDENSERVICE, BESCHREIBEN SIE DIE STÖRUNG KURZ UND GEBEN SIE DIE DATEN DES TYPENSCHILDS IM INNEREN DES KÜHLRAUMS AN:

• Gerätemodell
• Seriennummer

CONTENUS

FR

INFORMATIONS SUR LA SÉCURITÉ....22

INSTALLATION....22

FONCTIONNEMENT 22

CONSERVATION 22

CONGÉLATION....22

DÉGIVRAGE....22

ENTRETIEN ET NETTOYAGE....22

ÉCONOMIES D'ÉNERGIE 22

ÉVITER LES BRUITS....22

OUVERTURE RÉVERSIBLE DE LA PORTE ......22
