InCeiling 849-16 - Lautsprecher CANTON - Kostenlose Bedienungsanleitung

Marke	Canton
Modell	InCeiling 849-16
Produkttyp	Einbaulautsprecher (InCeiling)
Impedanz	8 Ohm
Montageart	Deckeneinbau
Anschlussklemmen	Vergoldete Schraubklemmen, geeignet für Kabel bis 10 mm² Querschnitt
Hochtöner	Schwenkbar zur Anpassung des Abstrahlwinkels
Höhenregelung	Schalter -2 dB / 0 / +2 dB
Gitter	Magnetische Befestigung, abnehmbar, lackierbar
Empfohlene Verwendung	Stereo (Stereo-Dreieck) oder Heimkino (Surround-Kanäle)
Lieferumfang	2 x InCeiling-Systeme, Montageschablone, Anleitung
Installation	Auf ebener Fläche, mit der mitgelieferten Schablone; Leitungen beachten
Sicherheit	Feuchtigkeit, Wärmequellen, Frost und direkte Sonneneinstrahlung vermeiden
Pflege	Reinigung mit einem weichen, trockenen Tuch; das Gitter kann nach Entfernen des Akustikstoffs neu lackiert werden
Garantie	5 Jahre für passive Lautsprecher (unter Bedingungen, Erstkäufer)
Kundendienst	Hotline: [phone] / 287-57, E-Mail: [e-mail]

Häufig gestellte Fragen - InCeiling 849-16 CANTON

Wie installiere ich den InCeiling 849-16 Lautsprecher?

Verwenden Sie die mitgelieferte Montageschablone, um eine Öffnung in die Decke zu schneiden. Führen Sie die Kabel mit einer Länge von etwa 30 cm. Verbinden Sie die Klemmen unter Beachtung der Polarität, setzen Sie dann das Gehäuse ein und ziehen Sie die Schrauben an, um die Bügel zu fixieren. Zum Schluss setzen Sie das magnetische Gitter auf.

Welche Impedanz hat dieser Lautsprecher?

Die Impedanz beträgt 8 Ohm, kompatibel mit den meisten handelsüblichen Verstärkern.

Wie stelle ich die Höhen ein?

Auf der Vorderseite ermöglicht ein Schalter die Einstellung des Höhenpegels auf -2 dB, 0 (linear) oder +2 dB. Schieben Sie ihn in die Mittelposition für eine neutrale Wiedergabe.

Kann ich das Lautsprechergitter lackieren?

Ja, das Gitter kann mit handelsüblichem Lack neu lackiert werden. Wenn ein nicht gewebtes Akustikgewebe vorhanden ist, entfernen Sie es unbedingt vor dem Lackieren.

Was tun, wenn die Bässe zu schwach sind?

Überprüfen Sie, ob die Kabel korrekt angeschlossen sind (Polarität beachten). Eine Vertauschung der Polarität zwischen den Lautsprechern kann zu Verzerrungen im Bassbereich führen.

Welcher Abstand zwischen den Lautsprechern für Stereo-Hören?

Stellen Sie die Lautsprecher mindestens 2 Meter voneinander entfernt auf. Der Abstand zwischen den Lautsprechern sollte etwa gleich dem Abstand zwischen Hörer und Lautsprechern sein (Stereo-Dreieck).

Kann dieser Lautsprecher im Heimkino verwendet werden?

Ja, er ist perfekt für die Surround-Kanäle in einer Heimkino-Anlage geeignet. Modelle mit der Bezeichnung LCR sind für Center- und Frontkanäle konzipiert.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Vermeiden Sie Beschädigungen von Wasser-, Gasleitungen oder elektrischen Kabeln. Installieren Sie auf einer ebenen Fläche. Ziehen Sie die Schrauben nicht zu fest an, um die Befestigungsbügel nicht zu beschädigen.

Wie pflege ich den Lautsprecher?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit, Wärmequellen, Frost und direkte Sonneneinstrahlung. Entsorgen Sie das Gerät nicht mit dem Hausmüll.

Wie lautet die Garantie für das Produkt?

Canton gewährt eine Garantie von 5 Jahren für passive Lautsprecher (2 Jahre für DM- und teilaktive Systeme), ab Kaufdatum für den Erstkäufer. Bewahren Sie die Originalverpackung für etwaige Rücksendungen auf.

BEDIENUNGSANLEITUNG InCeiling 849-16 CANTON

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur wenige Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise ...... Seite 3

Allgemeines ...... Seite 4

Lautsprecherkabel ...... Seite 4

Anschluss ...... Seite 5

Impedanz ...... Seite 5

Anschlussmöglichkeiten ...... Seite 5

Packungsinhalt ...... Seite 6

Montage ...... Seite 7

Lackierung ...... Seite 11

Wiedergabe ...... Seite 11

Fehlersuche ...... Seite 12

Garantie ...... Seite 27

Sachgemäße Aufstellung und Anschluss des Lautsprechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder Anschluss verursacht werden.

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise für Ihre InWall/InCeiling Systeme bei deren Installation, Pflege und Bedienung!

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälte schützen

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Hausmüll werfen

Wenden Sie keine Gewalt bei der Montage an
Bei Überlastung System leiser drehen

Deutsch

Deutsch

Allgemeines

Bitte beachten: Der Einbau der InWall/InCeiling Systeme setzt ein gewisses handwerkliches Geschick im Umgang mit Werkzeugen voraus. Überzeugen Sie sich vor der Montage, dass die Installation an der vorgesehenen Stelle möglich ist und keine Leitungen für Strom, Wasser, Gas, etc. beschädigt werden können.

Zum Lieferumfang gehört eine Einbauschablone um die Position und Größe der Öffnung optimal festlegen zu können.

Lautsprecherkabel

Die Canton InWall/InCeiling Systeme werden über zweiadrige Laut - sprecherkabel mit dem Verstärker verbunden. Die erforderliche Kabel - stärke hängt von ihrer Länge ab. Alle InWall/InCeiling Systeme sind mit vergoldeten Klemmanschlüssen ausgerüstet, die Kabel bis zu einem Querschnitt von 10 mm² aufnehmen können.

Achten Sie beim Anschließen der Lautsprecher unbedingt auf die richtige Polung: Plus an Plus, Minus an Minus. Eine unterschiedliche Polung des linken und rechten Lautsprechers würde zu Klangverfälschungen, insbesondere im Bassbereich führen.

Anschluss

Cantons InWall/InCeiling Systeme sind problemlos an jedem handelsüblichen Verstärker anschließbar.

Impedanz

Wie die technischen Daten ausweisen, liegt die Impedanz (der Scheinwiderstand) dieser Systeme bei 8 Ohm. Nahezu alle heute angebotenen Verstärker lassen sich problemlos mit diesen Lautsprechern verbinden. Möchten Sie mehrere Systeme an einen Verstärkerkanal anschließen, können Sie diese parallel oder in Reihe schalten. Versichern Sie sich aber, dass die Impedanz der gewählten Konfiguration nicht unter die untere Impedanz-Grenze Ihres Verstärkers fällt.

Deutsch

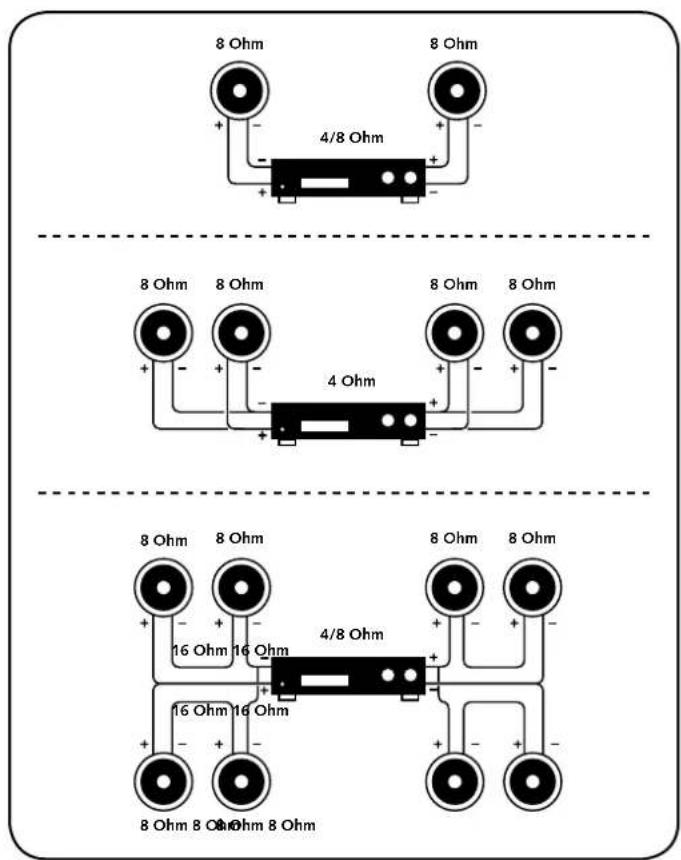

Anschlussmöglichkeiten

Deutsch

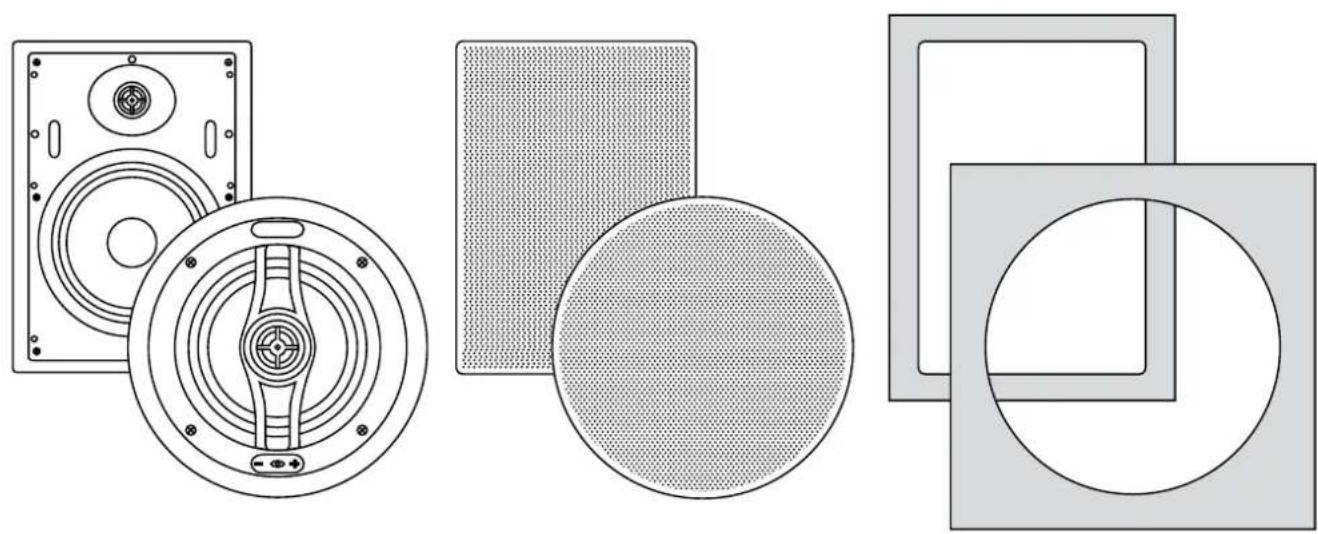

Packungsinhalt

2 x InWall Systeme
oder
2 x InCeiling Systeme
je 2 x Gitter je 1 x Einbau-Schablone

Montage

(am Beispiel InCeiling)

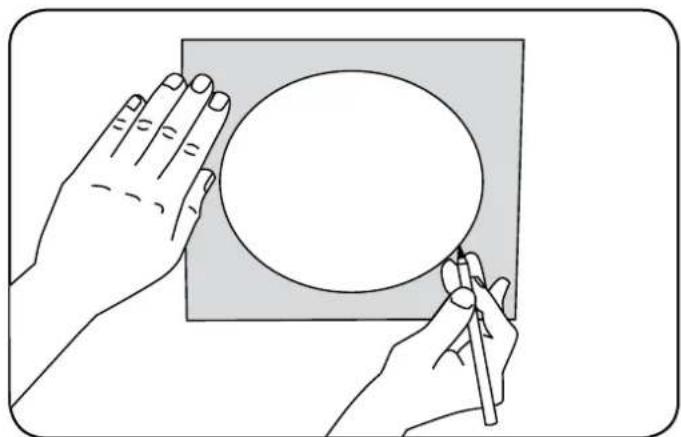

Benutzen Sie die beigefügte Einbauschablone, um die genaue Größe des Ausschnittes festzulegen. Der Innenrand der Schablone gibt die Größe der Einbauöffnung vor.

Beim Verlegen der Lautsprecherkabel vom Verstärker zum Einbauort ist zu beachten, dass die Kabelenden etwa 30 cm über den Wandausschnitt hinausragen.

Deutsch

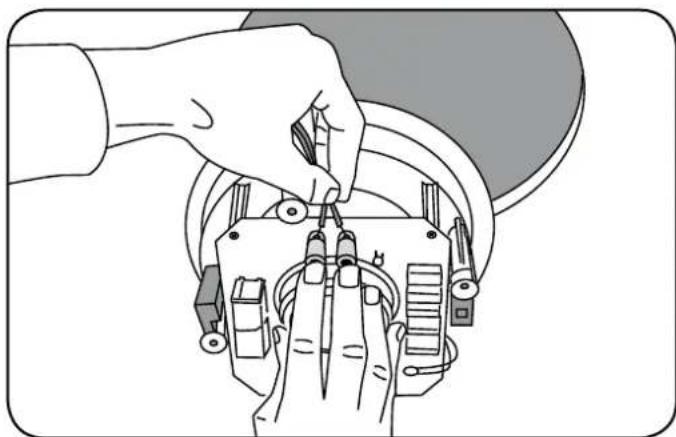

Verbinden Sie das Lautsprecherkabel mit den Klemmanschlüssen. Bitte achten Sie auf die richtige Polung.

Stehen die roten Befestigungslaschen waagerecht und sind die Schrauben leicht eingedreht, sind sie bereit für den Einbau.

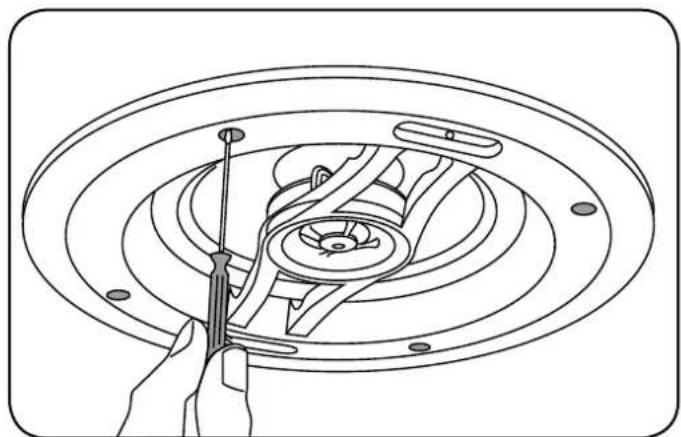

Stecken Sie nun das Lautsprechersystem in die Einbauöffnung und ziehen Sie die Schrauben an. Dadurch bewegen sich die Befestigungslaschen in eine senkrechte Position. Ziehen Sie die Laschen nun mit der Schraube so an, dass der Lautsprecher stabil in der Einbauöffnung fixiert wird. Wichtig: Die Schrauben nicht zu fest andrehen, damit die Befestigungslasche nicht beschädigt wird.

Um die Wiedergabequalität des Lautsprechersystems optimal auf den Einbauort abzustimmen, ist es möglich den Hochtöner auszurichten und den Abstrahlwinkel zu verändern.

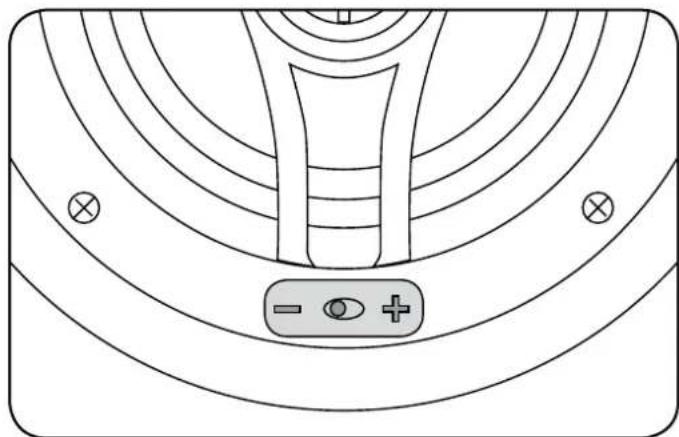

An der Frontseite des Lautsprechersystems befindet sich ein mit -/+ gekennzeichneter Schalter für die Anpassung des Hochtonpegels. Für eine lineare Wiedergabe schieben Sie den Schalter in die Mittelposition. Sie können den Hochtonpegel um -2 dB absenken (Schalter auf linke Position) oder um +2 dB anheben (Schalter auf rechte Position).

Durch den magnetischen Verschluss können Sie die Abdeckgitter des Lautsprechersystems einfach anbringen und jederzeit wieder leicht entfernen. Der Einbau ist nun beendet und die Lautsprechersysteme sind einsatzbereit.

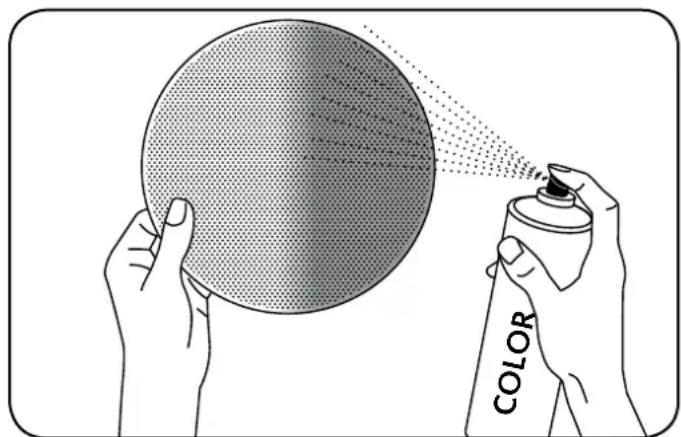

Die Gitterabdeckung der InWall/InCeiling Systeme kann ohne weiteres mit handelsüblichen Lacken individuell überlackiert werden. Sollte die Gitterabdeckung Ihres Systems mit einem zusätzlichen Fließ versehen sein, muss dies vor dem Lackieren unbedingt entfernt werden.

Die Canton InWall/InCeiling Systeme werden, wenn Sie für den konventionellen Stereobetrieb bestimmt sind, nach der allgemein bekannten Regel des „Stereodreiecks“ eingebaut. Für eine bestmögliche Wiedergabequalität sollten die Lautsprecher in einem Abstand von mindestens zwei Metern voneinander platziert werden. Der Abstand vom linken zum rechten Lautsprecher (die „Basis“) sollte ungefähr so groß sein, wie die Distanz des Hörers zu den Lautsprechern.

Heimkinobetrieb

In einer Heimkino-Anlage können InWall/InCeiling Systeme hervorragend für die Wiedergabe der Surroundeffekte eingesetzt werden und liefern nahezu unsichtbar eine räumliche Atmosphäre. Die mit dem Zusatz LCR (Left, Center, Right) gekennzeichneten Produkte sind speziell für die Positionierung um einen Flachbild-TV und für die Wiedergabe der Front- und Center Kanäle konstruiert worden.

Fehlersuche

Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] / 287-57 oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache	Lösung
Bass zu schwach Polung der	Anschlusskabel vertauscht (+/-) Anschlusskabel prüfen	und ggf. richtig anschließen
Lautsprecher spielen mit unterschiedlichen Pegeln	Balance am Steuergerät falsch eingestellt, Pegelanpassung unterschiedlich	Balance neu einstellen, Pegelanpassung an beiden Lautsprechern kurz drücken

Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmt Canton für alle Passivlautsprecher eine Garantie von 5 Jahren. Für die DM-Systeme und teilaktiven Boxen werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäufer. Ein Garantieanspruch besteht nur bei Verwendung der Originalverpackung. Ausgeschlossen sind Transportschäden und Schäden, die durch unsachgemäßen Gebrauch verursacht wurden. Der Anspruch verlängert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Canton Fachhändler gekauft wurden. Wenden Sie sich im Schadensfall bitte an ihn oder direkt an den Canton Service.
