BEDIENUNGSANLEITUNG KGCL 384 155 W AMICA

DE-Inhaltsverzeichnis

SICHERHEITSHINWEISE 32 INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES 37

VORBEREITUNG FÜR DEN ERSTEN BERIEB 37

MINDESTABSTÄNE ZU WÄRMEQUellen 37

ELEKTRISCHER ANSCHLUSS 38

GERÄT VOM STROMNETZ TRENNEN 38

KLIMAKLASSE 38

AUSPACKEN 39

ENTSORGUNG VON ALTGERÄTEN 40

STEUERUNG 41

STEUERUNG DES GERÄTES 41

EINSTELLUNG DER TEMPERATUR IM GERÄT 41

WEITERENE INFORMATIONEN ZUR TEMPERATUR 42

BELEUCHTUNG 42

WECHSEL DER BELEUCHTUNG 42

BEDIENUNG UNDFUNKTIONEN 43

AUFBEWAHREN DER LEBENSMITTEL IM KUHL- UND GEFRIERRAUM 43

TIEFKUHLUNG DER LEBENSMITTEL** 43

ENERGIESPARENDE NUTZUNG DES KUHLSCHRANKS 45

PRAKTISCHE RATSCHLAGE 45

WAS BEDEUTEN DIE STERNE? 45

ZONEN IM KUHLSCHRANK 46

PRODUKTE, DIE NICT IM KUHLSCHRANK AUFBEWAHRT WERDEN SOLLTEN. 46

ABTAUEN, REINIGEN UND PFLEGEN 47

ABTAEN DES KUHLRAUMES*** 47

ABTAUEN DES GEFRIERRAUMES** 47

ABTAUENDES GEFRIERRAUMES:** 48

AUTOMATISCHE ABTAUNG DES KUHLRAUMES*** 48

AUTOMATISCHE ABTAUNG DES GEFRIERRAUMES*** 48

REINIGEN DES KUHL- UND GEFRIERRAUMES**** 48

EINBAU UND AUSBAU DER ABSTELLPLATTEN **** 48

EINBAU UND AUSBAU DER TÜRFÄCHER **** 48

LOKALISIERUNG VON STORUNGEN 49

FR- Table des matieres

CONSIGNES DE SECURITÉ D'UTILISATION 95

INSTALLATION ET CONDITIONS DE FONCTIONNEMENT DE L'APPAREIL 100

INSTALLATION AVANT LA PREMIÈRE MISE EN MARCHE 100

LES DISTANCES MINIMUMS DES SOURCES DE CHAUFFAGE 100

RACCORDEMENT AU RÉSEAU ÉLECTRIQUE 101

MISE HORS CIRCUIT 101

CLASSE CLIMATIQUE 101

DEBALLAGE 102

ÉLIMINATION DES APPAREILS USAGES 103

COMMANDE

104

COMMANDE DE L'APPAREIL 104

RéGLAGE DE LA TEMPERATURE À L'INTÉRIEUR DE L'APPAREIL 104

INFORMATIONS SUPPLEMENTAIRES SUR LA TEMPERATURE 105

ECLAIRAGE 105

REEMPLACEMENT DE L'ÉCLAIRAGE

105

UTILISATION ET FONCTIONS

CONSERVATION DES DENRÉES DANS LE RÉFRIGERATEUR

106

CONGÉLATION DES PRODUITS**

106

COMMENT EXPLOITER LE REFRIGERATEUR DE FAÇON ECONOMIQUE?

CONSEILS PRATIQUES

108

QUE VEULENT DIRE LES ETOILES?

108

ZONES DE STOCKAGE DANS LE RÉFRIGÉRATEUR

109

PRODUITS QUI NE DEVRAIENT PAS ETRE STOCKÉS DANS LE RÉFRIGÉRATEUR

DEGIVRAGE, NETTOYAGE ET CONSERVATION

DEGIVRAGE DU RÉFRIGERATEUR***

110

DEGIVRAGE DU CONGELATEUR**

110

MODE OPÉRATOIRE POUR LE DÉGIVRAGE DU COFFRE DU CONGÉLATEUR:***

111

DEGIVRAGE AUTOMATIQUE DU RÉFRIGÉRATEUR****

111

DEGIVRAGE AUTOMATIQUE DU CONGÉLATEUR****

111

LAVAGE À MAIN DU COMPARTIMENT RÉFRIG ÉRATEUR ET CONGÉLATEUR***

111

ENLEVEMENT ET MISE EN PLACE DES CLAYETTES ***

111

ENLEVEMENT ET MISE EN PLACE DU BALCONNET ****

111

REGELEN VAN DE TEMPERATUUR IN HET APPARAAT 125

AANVULLENDE INFORMATIE BETREFFENDE DE TEMPERATUUR 126

VERLICHTING

VERVANGING VAN DE VERLIGHTING 126

BEDIENING EN FUNCTIONS 127

HET BEWAREN VAN PRODUCTEN IN DE KOELKAST 127

HET INVRIEZEN VAN PRODUCTEN** 127

HOE KAN DE KOELKAST ECONOMISCH GEBRUIKT WORDEN? 129

PRAKTISCHE TIPS 129

WAT BETEKEN EN DE STERRETJES? 129

ZONES IN DE KOELKAST

LEVENSMIDDELEN DIE NIET IN DE KOELKAST BEWAARD MOGEN WORDEN

ONTDOOieten, WASSEN EN ONDERHOUD

ONTDOOIEN VAN DE KOELKAST***

ONTDOOieten VAN DE DIEPVRIEZER**

OM DE VRIESRUIMTE TE ONTDOOEN HANDELT U ALS VOLGT:**

AUTOMATISCH ONTDOOieten VAN DE KOELKAST***

AUTOMATISCH ONTDOOIEN VAN DE DIEPVRIEZER***

HANDWASSEN VAN DE KOELKAST EN DIEPVRIEZER****

UITHALEN EN INZETTEN VAN DE LEGPLATEAUS*

PLAATSEN EN VERPLAATSEN VAN DE OPBERGVAK****

STORINGEN VINDEN EN VERHELPEN

GARANTIE, SERVICE

GARANTIE

122

122

123

125

126

130

130

131

131

131

132

132

132

132

132

132

133

135

135

HR-Kazalo

VAZNE SIGURNOSNE INFORMACIJE 137 INSTALACIJA I UVJETI RADA UREDAJA 14

INSTALACIJA PRIJE PRVOG POKRETANJA 142

MINIMALNE UDALJENOSTI OD IZVORA TOPLINE 142

UKLJUCIVANJE U ELEKTRICNU MREZU 142

ISKLJUCIVANJE IZ ELEKTRICNE MREZE 143

KLIMATSKI RAZRED 143

UKLANJANEPAKIRANJA 144

ZBRINJAVANJE POTROSENIH UREDAJA 145

UPRAVLJANJE

146

UPRAVLJANJE UREDAJEM 146

REGULACIJA TEMPERATURE UNUTAR UREDAJA 146

DODATNE INFORMACIJE O TEMPERATURI 147

RASVJETA

147

ZAMJENA ZARULJE 147

Sehr geehrter Kunde,

Von heute an werden ihre alltätiglichen Pflichten einfacher Denn je. Dieses Gerät Aischene Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Effizienz. Nachdem Sie diese Bedienungsanleitung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr.

Bevor das Gerät das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.

Bevor das Gerät in Betrieb genommen wird,esen Sieitte die Bedienungsanleitung aufmerksam durch. Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler. Diese Bedienungsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die in der Bedienungsanleitung stehenden Hinweise genau.

Mit freundlichen Gruben

Amica

SICHERHEITSHINWEISE

Das Gerät ist ausschließlich für den Einsatz im Haushalt bestimmt.
- Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, die Gerätefunktion nicht beeinträchtigen.
- Manche Bestimmungen dieser Bedienungsanleitung wurden für die Kuhlgeräte verschiedener Art (für den Kuhlschrank, Kuhl-Gefriergerät oder Gefriergerät) vereinheitlich. Die Information über die Art Ihres Gerätes ist dem Produktdatenblatt, das dem Gerät beigelegt wurde, zu entnahmen.
- Der Hersteller haftet nicht für die Schäden, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsanweisung angeführten Prinzipien sind.
- Bewahren Sie diese Gebrauchsanweisung auf, um sie in Zukunft auszunutzenoder einem eventuellen Nachbesitzer übergeben zu können.
- Das Gerätarf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperlichen, Sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrenne sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei dann, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen.
- Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedieren. Erlauben Sie den Kinder nicht mit dem Gerät zu speilen. Lassen Sie die Kinder nicht sich auf die aufschiebbaren Bestandteile des Kühlschranks zu setzen oder auf der Kühlschranktür zu hangen.
- Das Kuhl-Gefriergerät arbeitet ordnungsgemäß bei einer Raumtemperatur, die in der Tabelle mit der technischen Spezifikation angegeben ist. Das Gerät ist nur für den Gebrauch in Innenräumen

geeignet, allerdings nicht in unbeheizten Kellerräumen, Hausfluren oder Sommerhäusern.

• Zum Aufstellen und Verschieben des Gerätes)dürfen nie die Turgriffe, die Kondensatorröhrchen oder die Kompressoreinheit benutzt werden.
• Das Kuhl- und Gefriergerät sollte während des Transports oder der Aufstellung nur bis zu 40^ geneigt werden. Ist der Winkel größter, damit das Gerät erst nach 2 Stunden eingeschaltet werden. (Abb. 2).
• Vor jeder Wartungsarbeit ist der Netzstecker aus der Steckdose zu entfernen. (Nicht am Kabel, sondern immer am Netzsteckerziehen).
• Knackende Gerausche sind eine Folge der Materialausdehnung bzw. -zusammenziehung einzelner Baulemente, die durch Temperaturschwankungen des Kuhlmittels hervorgerufen werden.
• Aus Sicherheitsgründen ist das Gerät niemals selbständig zu reparieren, sondern nur durch Mitarbeiter einer autorisierten Fachwerkstatt. Nur so bleibt die vom Hersteller gewährte Garantie erhalten.
• Im Falle einer Beschädigung des Kühlkreislaufs muss der Raum, in dem das Gerät aufgestellt wurde, einzel Minuten gut durchgelüftet werden (Das Gerät mit Isobutan R600a benötigt einen Raum von mindestens 4 gm Fläche.)
• Angetaute Lebensmittel dürfen auf keinen Fall wieder eingefroren werden
• Getränke in Flaschen und Dosen, * dürfen nicht im Tiefkühlbereich aufbewahrt werden. Die Flaschen und Dosen platzen!
• Das aus dem Gefrierraum her- ausgenommene Gefriergut (Eis, Eiswürfel usw.) darf nicht direkt in den Mund genommen werden, es konnte schmerzhafte Erfrierungen verursachen.

• Das Kühlsystem niemals beschädigen. Das Kältemittel ist leicht entflammbar. Bei Kontakt mit den Augen sofort gründlich mit Wasser spulen und einen Arzt konsultieren.

• Ist die Anschlussleitung beschädigt, muss sie ersetzt werden. Diese darf nur von einer autorisierten Fachwerkstatt ausgewechselt werden.

• Das Gerät dient zur Aufbewährung von Nahrungsmitteln, zu anderen Zwecken nicht verwenden.
• Das Gerät ist für die Dauer solcher Handlungen wie Reinigung, Wartung oder Änderung des Aufstellungsstandortes von der Stromversorgung ganz (durch Ziehen des Netzsteckers aus der Steckdose) zu trennen.
• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Unkenntnis verwendet werden, wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und sie die mit ihm verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speiten. Die Reinigung und Wartung des Gerätes dürfen von Kindern nicht erfolgen, es sei dann, dass sie das 8. Lebensjahr vollendet haben und von einer zuständigen Person beaufsichtigt wurden.
• Um mehr Platz im Gefriergerät zubekommen, können die Schubladen herausgenommen und die Produkte direkt in die einzelnen Fächer gelegt werden. Die thermischen und mechanischen Eigenschaften des Gerätes werden hiervon nicht betroffen. Der deklarierte Nutzinhalt des Gefriergerätes wurde bei hersausgenommen Schubladen ermittelt.

WARNHINWEIS: Brandgefahr / brennbare Stoffe

• Kinder im Alter von 3 bis 8 Jahren konnen Produkte in das Kuhlgerät legen oder herausnahmen.

Um die Kontamination von Lebensmitteln zu vermeiden, halten Sie sich an folgende Regeln:

• Lassen Sie die Tur nicht zu lange offen, da sonst die Temperatur in den Kühlfächern beachtlich ansteigen kann.
• Reinigen Sie die mit Lebensmitteln in KontaktCOMMenden Flächen sowie gegebenenfalls die zugänglichen Wasserabläufe regelmäßig.
• Bewahren Sie rohes Fleisch und Fisch in den davon vorgesehenen Kühlfächern auf, sodass sie nicht mit anderen Lebensmittel in Kontakt kommt und kein Fleisch- oder Fischsaft auf andere Lebensmittel tropf.
  Die 2-Sterne-Fächer im Gefrierschrank dieren zur Lagerung von Tiefkuhlprodukten, zum Aufbewahren oder Einfrieren von Eis sowie für die Herstellung von Eiswürfeln.
  Die Fächer mit einem, zwei oder drei Sternen sind nicht zum Einfrieren frischer Lebensmittel bestimmt.

	Arten von Kuhl- fächern	VorgeseheneLagertempera- tur \( \left\lbrack {{}^{ \circ }\mathrm{C}}\right\rbrack \)	Geeignete Lebensmittel
1 Kühlschrank +2≤+8		8	Eier, gekochtte Lebensmittel, verpackte Lebens- mittel, Obst und Gemüse, Milchprodukte, Ku- chen, Getränke und andere nicht zum Einfrieren geeignete Produkte.
2	Gefrierfach	≤-18	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (möglichst maximal 3 Monate - je länger die Lagerzeit, des- to mehr verliert das Produkt an Geschmack und Nährwerten), geeignet für eingefrorene frische Produkte.
3	Gefrierfach	≤-18	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (möglichst maximal 3 Monate - je länger die Lagerzeit, desto mehr verliert das Produkt an Geschmack und Nährwerten), nicht geeignet für eingefrorene frische Produkte.
4	Gefrierfach	≤-12	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (möglichst maximal 2 Monate, je länger die Lagerzeit, desto mehr verliert das Produkt an Geschmack und Nährwerten), nicht geeignet für eingefrorene frische Produkte.
5	Gefrierfach	≤-6	Meeresfrüchte (Fisch, Garnelen, Muscheln), Süßwasserfische und Fleischprodukte (möglichst maximal 1 Monat - je länger die Lagerzeit, desto mehr verliert das Produkt an Geschmack und Nährwerten), nicht geeignet für eingefrorene frische Produkte.
6	Fach ohne Stern	-6≤0	Frisches Schweineinfleisch, Rindfleisch, Fisch, Hähnchen, bestimmte verpackte verarbeitete Produkte, usw. (am besten noch am selbst Tag und maximal innerhalb von 3 Tagen verzehren). Teilweise verpackte verarbeitete Produkte (nicht zum Einfrierten geeignete Produkte)
7	Kühlfach 2≤+3		Frisches/eingefrorenes Schweineinfleisch, Rindfleisch, Hähnchen, Süßwasserfische etc. (7 Tage später 0°C, bei über 0°C am besten selbst Tag und maximal innerhalb von 2 Tagen verzehren). Meeresfrüchte (unter 0°C für 15 Tage, nicht bei Temperaturen über 0°C lagern)
8	Fach für die Aufbewährung von frischen Lebensmitteln	0≤+4	Frisches Schweineinfleisch, Rindfleisch, Fisch, Hähnchen, gekochtete Produkte etc. (am besten am selbst Tag und maximal innerhalb von 3 Tagen verzehren).
9	Weinfach +5≤+20	Rot- und Weißwein, Sekt etc.

• Hinweis: lagern Sie die Produkte gemäß den Anweisungen für die Fächer oder gemäß den Lagertemperatures für die Produkte.
• Wenn der Kühlschrank über längerere Zeit nicht benutzt wird und leer steht, müssen Sieihn abschalten, abtauen, auswaschen, trocknen und die Tur offen setzen, damit sich im Inneren kein Schimmel bildet.
• Reinigung des Wasserspenders (bei Produktem mit Wasserspender): Reinigen Sie die Wasserbehälter, wenn sie über 48 Stunden nicht benutzt wurden; wenn das Wasser 5 Tage lang nicht abgelassen wurde, spülen Sie die an das Wasserleitungsnetz angeschlossene Anlage aus.

INBETRIEBNAHME UND BE-TRIEBSBEDINGUNGEN DES GERÄTES

Vorbereitung für den ersten Berieb

• Das Gerät auspacken. Klebebänder ent- fernen. Eventuell verbliebene Kleberreste konnen mit einem milden Reinigungsmittel beseitigt werden.
• Die aus geschäumtem Polystyrol herge- stellenten Verpackungsteile nicht wegwerfen. Falls sich ein erneuter Geräteransport als notwendig erweist, ist das Gerät mit Hilfe dieser Polystyrolelemente und der Folie einzupacken und mit einem Klebeband zu sichern.
• Das Innere des Gerätes und seine Ausstattungselemente mit lauwarmem Wasser unter Zusatz eines Geschirrspulmittels abwaschen und trocknen halten.
• Das Gerät auf einem ebenen, horizontalen und stabilen Grund in einem trockenen und beluftbaren Raum aufstellen. Nicht di-rekter Sonnenbestrahlung aussetzen. Nicht in der Höhe von Wärmequellen wie Herde Heizkörper, Zentralheziehung oder Heisswasser-Anlagen aufstellen.
• Entfernen Sie vor Inbetriebnahme des Geräts die Schutzfolie.
• Das Gerät sollte möglichst eben auf- gestellt werden - Unterschiede können dank der hohenverstellbaren Fuß ausgeglichen werden (Abb. 3).
• Damit freiies Offnen der Tür sichergestellt werden kann, wurde die Entfernung zwischen der Seitenwand des Gerätes (auf der Seite der Scharniere) und der Raumwand in der Abbildung 5 dargestellt.*
• Der Aufstellungsraum muss stets gut beluftet sein. (Abb. 6).*

Mindestabstände zu Wärmequellen

• zu Elektro- oder Gasherde u.ä.: 3 cm,
• zu Öl- oder Kohlebeistellherde : 30 cm,
• zu Einbaubacköfen - 5 cm

Wenn die oben genommen Mindestabstände nicht eingehalten werden konnen, muss eine geeignete Isolierplatte zur Reflexion der Wärme-strahlung verwendet werden.

Achtung:

• Die hintere Kühlschrankwand, ins- besondere der Verdampfer und die Kühlsystembaugruppe, * dürfen nicht mit den Rohren der Zentralheziehung und eines Abflusssystems in Berührung kommt.
• Eine Manipulation des Kältemittelkreislaufs ist verboten.. Es ist darauf zu achten, dass das Kapillarrohr, das sich im Hohlraum der Kältemaschine befindet, nicht beschädigt wird. Dieses Rohrarf weder gebogen noch geknickt werden.
• Falls der Benutzer das Kapillarrohr beschädigt, verliert er seine Garantieansprüche. (Abb. 8).
• Der Turgriff befindet sich bei einigen Modellen im Innern des Geräts und muss noch montiert werden.

Elektrischer Anschluss

• Vor Inbetriebnahme des Geräts stellen Sie die Temperaturregelung auf „OFF" oder in eine Position, die das Gerät vom Stromnetz trennt (s. Steuerungsbeschreibung)
• Das Gerät ist an eine 230V/50 Hz Wechselstromleitung über eine vorschäftsmäßig installierte, geerdete und durch eine 10A-Sicherung geschützte Steckdose anzuschreiben.
• Das Gerät erfüllt die VDE - Norm. Der Hersteller leht eine Haftung für eventuell entwickelte Schäden ab, deren Ursachen auf das Nichtbefolgen dieser Vorschrift zurückzuführen sind.
• Keine Adapter, Mehrfachstecker oder zweiadrige Verlängerungskabel ohne Nullleiter verwenden. Sollte ein Verlängerungskabel notig sein, muss es der VDE/GS - Norm entsprechen.
• Verlängerungsschnur verwendet wird, muss sich die Steckdose in einem sicheren Abstand zu Amarturen mit fliessendem Wasser befinden.
  Die Daten auf dem Typenschild, das im Inneren des Kuhlschranks angebracht ist, sind unbedingt zu beachten**.

Gerät vom Stromnetz trennen

Das Gerät muss problemlos vom Stromnetz zu trennen sein, indem man den Stecker Herauszieht oder den zweipoligen Schalter betätig. (Abb. 9).

KLIMAKLASSE

Die Information über die Klimaklasse des Gerätes befindet sich auf dem Typenschild. Sie zeigt, in welcher Umgebungstemperatur (d.h. Temperatur des Raumes, in dem das Gerät betrieben wird) das Gerät optimal Funktioniert.

Klimaklasse Zugelassene Umgebungstemperatur

SN von +10°C bis +32°C

N von +16°C bis +32°C

ST von +16°C bis +38°C

T von +16°C bis +43°C

AUSPACKEN

Das Gerät wird gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht.

Alle Materialien, die zur Verpackung verwendet werden, sind umweltver

traglich, können hundertprozentig wiederverwertet werden und sind mit entsprechendem Symbol gekennzeichnet.

Hinweis! Die Verpackungsmaterialien (Polyethylenbeutel, Styroporstücke usw.) sind beim Auspacken außer Kinderreichweite zu halten.

ENTSORGUNG VON ALTGERÄTEN

Dieses Gerät wurde gemäß der Europäischen Richtlinie 2012/19/EG. Eine solche Kennzeichnung informiert darüber, dass these Gerät nach dem Ablauf des Nutzungszeitraumes nicht zusammen mit anderen Hausabfläten gelagert werden darf.

Der Benutzer ist verpflichtet, das Gerät an einem Sammelpunkt für verschlissene elektrische und elektronische Geräte abzugeben. Die die Sammlung durchfuhrenden Einheiten, darunter lokale Sammelpunkte, Geschäfte und gemeinsieigene Einheiten, bilden ein entsprechendes System, welches die Abgabe theses Gerätes ermöglich.

Die richtige Vorgehensweise mit Elektro- und Elektronikschrott tragt zur Verhinderung schädlicher Folgen für die menschliche Gesundheit und die natürliche Umwelt bei, die aus der Anwesenheit von Schadstoffen sowie einer falschen Lagerung und Weiterverarbeitung solcher Materialien folgen.

STEUERUNG

Steuerung des Gerätes

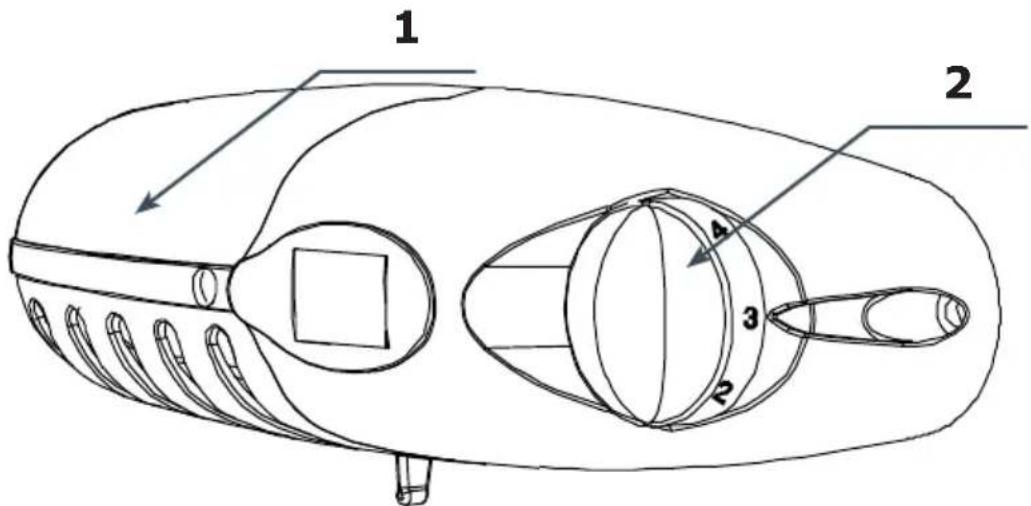

Das Bedienfeld der Dunstabzugshaube wurde auf der Abbildung Nr. 10 dargestellt und zur Erinnerung gibt es diesen auch nachstehend:

1 - Lichtquellen
2 - Thermostat

Einstellung der Temperatur im Gerät

Durch die Änderung der Position des Drehreglers erfolgt die Änderung der Temperatur im Gerät:

Position OFF/0 Das Gerät ist ausgeschaltet.

Position 1 Im Gerät herrscht die höchste Temperatur (im Inneren ist es warmer)

Positionen 2-6 Im Gerät herrscht eine mittlere Temperatur.

Position 7 Im Gerät herrscht die niedrigste Temperatur (im Inneren ist es kälter)

Achtung:

• Der Drehregler des Thermostats in Ihrem Gerät kann anders skaliert werden, als es nachfolgend dargestellt wurde. Das allgemeine Funktionsprinzip wurde vorstehend geschildert.
• Ist die Position „OFF" oder „0" in Ihr Gemät nicht vorhanden, ist die Ausschaltung des Gerätes durch Trennen des Gerätes von der Stromversorgung (Ziehen des Steckers) möglich. Vor Abschalten den niedrigsten Wert im Thermostat einstellen.

Weitere Informationen zur Temperatur

• Die Temperatur im Gerät wird von vielen Faktoren abhängig. Die Stellung des Drehreglers ist unter anderem von der Umgebungstemperatur, Grad der Sonneneinwirkung, Häufigkeit des Offnens der Tür und des Gerätes, Menge der Lebensmittel abhängig. In den meisten Fälle ist die Stellung der Drehreglers in der Mitte optimal.
• Den Kuhl-und Gefrierraum frühestens 4 Stunden nach Inbetriebnahme des Gerätes fällen.
• Eine manuelle Änderung der Innentemperatur auf Grund der Jahreszeit ist nicht nötig. Die Erhöhung der Umgebungstemperatur wird durch den Temperaturfühler erkannt, was eine automatische Inbetriebnahme des Verdichters auslösst und damit die Betriebstemperatur langfristig stabil hält.
• Geringe³ Temperaturschwankungen sind eine normale Erscheinung die beispelssweise.durch die Einlagerung vieler frischer Lebensmittel oder zu langes Offnen der Tur auftreten konnen. Der eingestellte Temperaturwert wird üblicherweise Schnell wieder erreicht.

BELEUCHTUNG

Dieser Abschnitt gilt für Geräte, die werkseitig mit Glühlampen ausgestattet sind und für ausgewählte Geräte, die mit LED-Leuchten in Form eines Leuchtmittels mit dem E14-Gewinde ausgestattet sind.

Wechsel der Beleuchtung

• Den Drehregler auf „OFF" stellen und anschließend den Stecker aus der Steckdoseziehen.
  Die Abdeckung der Leuchte ausbauen und herausnehmer (Abb. 18).
  Die Leuchte durch eine Funktionierende Leuche mit identischen Parametern wie die werkseite im Gerät eingesetzte Leuche ersetzen (220-240V, max. 10W, Gewinde E14, maximale Höhe der Leuche: Innendurchmesser - 26 mm. Länge - 55 mm).
  Die Abdeckung wieder einsetzen.
• Keine Leuchten mit higherer oder niedrigerer Leistung einsetzen, geeignet sind nur Leuchten mit den vorstehend angegebenen Parametern.

Achtung:

• Das eingesetzte Leuchtmittel ist für die Beleuchting von Räumen nicht geeignet.
• Ist in der Bedienungsanleitung die Zeichnung Nr. 18 nicht vorhanden, kann der Wechsel der Beteuchtung durch einen qualifizierten Servicetechniker erfolgen.

BEDIENUNG UND FUNKTIONEN

Aufbewahren der Lebensmittel im Kuhl- und Gefrierraum

Die Lebensmittel sollenen auf Tellern, in Behältern oder in für Lebensmittel bestimmte Folie verpackt aufbewahrt werden. Sie sind gleichmäßig auf den Abstellflächen zu vertieren.
- Es ist zu beachten, dass die Lebensmittel die hintere Kühlraumwand nicht berüh- ren, da es sonst zur Reif- oder Feuch- tigkeitsbildung auf dem Gefriergut kommt kann.
- Keine heissen Speisen in den Kühlschrank legend.
- Lebensmittel, die leicht fremde Gerüchen annehmen, und solche mit einem starken Eigengeruch sind in den Kühlfächern in Folienverpackung oder festverschliessbaren Gefässen aufzubewahren.
- Gemüse mit einem hohen Wasser gehalt kann die Freisetzung von Wasserdampf verursachen, der jeder die Kühlfunktion nicht beeinträchtigt.
- Vor dem Einlagen in den Kuhlraum muss das Gemüse gut abgetrocknet werden.
- Ein übermäßiger Wasser gehalt im Kühlgut (Blattgemüse) verkürzt die Aufbewährungszeit.
- Vor dem Einlagen in den Kühlraum darf das Gemüse nicht gewaschen werden, da das Waschen einen natürlichen Schutz beseitigt. Deswegen empfeht es sich, das Gemüse erst vor dem Verzehr zu waschen.
Die Produkte sind in die Körbe 1, 2 und 3^ zu legen, bis die natürliche Befüllungsgrenze erreicht ist (Abb. 11a / 11b).*

1. VerpackteProdukte
2. Flaschenablage
3. Naturliche Befüllungsgrenze
   4.

Die Lagerung von Produkten in den Draht- fachern des Kuhl-schrank-Verdampfers ist zulässig.
- Produkte in den einzelnen Fächern dürfen 2 - 3 cm über der Befüllungsgrenze gelagert werden.
- Um mehr Lagerungsraum im Gefrierfach zu erhalten, kann man die Schubfächer 1 und 2 entfernen und die Produkte in die Metallregale des Verdampfers legend.

Tiefkuhlung der Lebensmittel**

• Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen roh zu verzehrendes Gemüse, z.B. Blattsalat.
• Nur hochqualitative Lebensmittel sind zum Einfrierten geeignet. Das Gefriergut sollte Kleinportioniert sein.
• Lebensmittel sind in geruchfreies, luft- und feuchtigkeitsdichtes, sowie fett- und- laugenunempfindliches Material zu verpacken. Polyethylen- und Aluminiumfolie sind am besten geeignet.
  Die Verpackung muss dicht sein und an dem Gefriergut fest anliegen. Glasbehalter sind nicht zu verwenden.

• Es wird empfohlen, bereits eingefrorene Produkte so zu lagern, dass sie mit den einzufrierenden, frischen Lebensmitteln keine Berührung haben.

• Es wird empfohlen, die Menge der zum Einfrieren vorgesehenen Frischprodukte entsprechend der technischen Gegebenheiten des Geräts (s. Tabelle) zu berechnen.

• Wir empfehlen, die gefrorenen Portionen auf eine Seite der Gefrier-kammer zu schiben und die frischen Portionen auf die andere Seite zu legen.
  Zum Einfrieren der Produkte den mit diesen Zeichen markierten Raum *** benut- zen.
  Die Temperatur im Gefrierraum ist von folgenden Faktoren abhängig: Aussentemperatur, Befüllung des Kühlschranks, früfiges Turenönen, Menge des abgelagerten Reifbeschlags und die Einstellung des Thermostaten.
• Lässt sich die Tur nicht sofort nach dem Schliessen wieder öffnen, empfeihlt es sich, 1 bis 2 Minuten zu warten, bis sich der entstandene Unterdruck ausgeglichen hat.

Die Aufbewahrungszeit der tiefgekühnten Produkte ist von ihrer Qualität sowie der Aufbewahrungstemperatur abhängig. Bei einer Temperatur von -18^ oder niedriger sollte folgende Aufbewahrungsdauer eingehalten werden:

Produkte Monate

Rindfleisch 6-8

Kalbsfleisch 3-6

Innereien 1-2

Schweinefleisch 3-6

Geflügel 6-8

Eier 3-6

Fisch 3-6

Gemüse 10-12

Obst 10-12

Das Schnellgefrierfach ist furs Aufbewahren tieffefrorener Lebensmittel nicht geeignet. In thisem Fach konnen Eiswurfel hergestellt und aufbewahrt werden.

ENERGIESPARENDE NUTZUNG DES KÜHLSCHRANKS

Praktische Ratschlage

• Tiefkuhltrufe nicht in der Höhe von Heiz-körpern oder Backöfen aufstellen und nicht direkter Sonneneinstrahlung aussetzen.
• Sicherstellen, dass die Beluftungsöffnung-gen nicht verdeckt sind. Ein- bis zweimal pro Jahr sind die Beluftungsöffnungen von Staub zu reinigen.
  Die richtige Temperatur einstellen: Eine Temperatur von 6 bis 8^ im Kuhlschrank und -18^ im Tiefkuhlfach sind ausrei- chend.
• Bei längerer Abwesenheit, z.B. im Urlaub, ist die Temperatur im Kuhl-schrank zu er-hohen.
• Einunnotiges Offnen der Tur des Kuhl- oder Tiefkuhlschranks ist zu vermeiden. Unverbrauchte Produkte sind sochnell wie möglich wieder in den Kuhl- oder Tiefkuhlschrank zurückzulegen, bevor sie sich erwärmen.
• Das Innere des Kühlschranks ist regelmäßig mit einem in Reinigungsmittel getränkten Lappen auszuwischen. Geräte ohne automatische Abtaufunktion müssen regelmäßig abgetaut werden. Die Entstehung einer Eisschicht von mehr als 10 mm muss vermieden werden.
  Die Turdichtung ist sauberzuhalten, ansonsten schliebt die Tur nicht vollständig. Eine beschädigte Dichtung muss ausgewechselt werden.

Was bedeuten die Sterne?

Bei einer Temperatur von -6^ können tiefegekuhlte Lebensmittel ungebahr eine Woche lang aufbewahrt werden. Mit einem Stern gekennzeichnete Schu- bladen oder Fächersind (meistens) in preiswerteren Noname-Kühlschränken zu finden.

Bei einer Temperatur von -12^ können Lebensmittel für 1-2Wochen ohne Geschmacksverlust gela-gert werden. Diese Temperatur ist jedoch für das Einfrieren von Lebensmitteln nicht ausreichend.

Zum Einfrieren von Lebensmitteln werden hauptsächlich Temperaturen unter -18^ verwendet. Dies ermöglich das Einfrieren von frischen Lebensmitteln mit einem Gewicht bis zu 1kg .

So gekennzeichnete Geräte ermögli- chen die Aufbewährung von Lebensmit- teln bei einer Temperatur von unter 18^ und das Einfrierten größerer Mengen an Lebensmitteln.

Zonen im Kuhlschrank

Aufgrund der tatsächlichen Luftzirkulation entstehen im Kühlschrank unterschiedliche Temperaturzonen.

• Der kuhlste Bereich befindet sich direkt oberhalb der Gemüseflicher. In dieser Zone sind empfindliche und leicht verderbliche Lebensmittel aufzubewahren, wie:
• Fisch, Fleisch, Geflügel
  -Aufschnitt, Fertigerichte
• ei- oder sahnehaltige Gerichte
• frischer Kuchen, verschiedene Kuchen- sorten,

• verpacktes Gemüse und andere frische Lebensmittel, deren Etikett eine Lage-rung bei einer Temperatur von ca. 4^ vorschreiben.

• Im oberen Teil der Tur herrscht die hochste Temperatur. Hier sollte am besten Butter und Kase aufbewahrt werden.

Produkte, die nicht im Kühlschrank aufbewahrt werden sollenn.

• Nicht alle Produkte eignen sich zur Aufbewährung im Kühlschrank. Zu denen gehären:
• Gegen tiefe Temperaturen empfindliches Obst und Gemüse, wie zum Beispiel Bananen, Avocados, Papayas, Maracujas, Zucchinis, Paprika, Tomaten und Gurken.
• Unreife Früchte
  -Kartoffeln.

Achtung:

Beispfur die Lagerung von Lebensmitteln im Gerät (Abb. 12)

Zum Reinigen des Gehäuses und der Kunststoffe des Erzeugnisses keine Lösungsmittel sowie scharfe und Scheuerreinigungsmittel anwenden (z.B. Reinigungsmittel- bzw. -milch)! Nur delikate flüssige Mittel und weiche Tücher verwenden. Keine Schwämme verwenden.

Abtauen des Kuhlraumes***

• An der hinteren Kuhl- raumwand lagert sich Reif ab, der automatisch abgetaut wird. Beim Abtauen konnen mit den Kondensattropfen auch Verunreinigungen in die Trichteröffnung der Rinne gelangen und dadurch die Ablassöffnung verstopfen. Um dies zu verhindern, sollena diese mit Hilfe des mitgelieferten Reinigungsinstruments vorsichtig durchstochen werden (Abb.13)
• Das Gerät arbeitet zyklisch: Wahrend des Kuhlprozesses lagert sich an der hinteren Wand ein Reifbeschlag ab. Diese wird abgetaut, das Wasser sammelt sich in der Auffangvorrichtung.
• Vor dem Reinigen sollen das Gerät durch das Herausziehen des Steckers aus der Steckdose, durch das Ausschalten oder durch das Herausnahmen der Sicherung vom Stromnetz getrennt werden. Nicht zulassen, dass das Wasser in die Bedien-blende oder Beleuchtung gelangt.
• Wir empfehlen, keine Auftaumittel in Sprayform zu verwenden. Sie können die Entstehung von explosiven Aerosolen verursuchen. Lösungsmittel, die die Plastikteile des Gerätes schädigen, enthalten oft auch gesundheitsgeführnde Substanzen.
• Kein Reinigungswasserarf durch die Ablassöffnung in den Abdampfbehälter gelangen.
• Das gesamte Gerät, ausgenommen die Turdichtung, sollte mit einem milden Reinigungsmittel gereinigt werden. Die Turdichtung nur mit klarem Wasser abwischen und trocknen halten.
• Alle Ausstattungselemente sollen sorgfältig gereinigt werden (Obstund Gemüsefach, Turfacher, Glasplatten, usw.).

Abtauen des Gefrierraumes**

• Es wird empfohlen, das Gerät regelmäßig abzutauen und zu reinigen.
• Eisablagerungen an den Gefrierflächen vermindern die Effizienz des Gerätes und bewirken eine Steigerung des Energieverbrauchs.
• Es empfeihlt sich, das Gefriergerät minde- stens ein- oder zweimal im Jahr abzutau- en. Sollte sich mehr Eis bilden, sollte man das Auftauen offen durchfuhren.
• Befinden sich Lebensmittel im Gefrierraum, so ist der Temperaturregler 4 Stunden vor dem geplanten Abtauen auf „max.” zu stellen. Dadurch wird die Aufbewährung des Gefrierguts bei Raumtemperatur während einer längeren Zeit möglich.
• Das Gefriergut aus dem Gefrierraum he- rausnehmen, in eine Schüssel legend, mit einigen Schichten Zeitungspapier und einer Wolldecke umwickeln und an einer kühlen Stelle aufbewahren.
• Das Abtauen sollene möglichst Schnell erfolgen. Wenn die Lebensmittel über einen längeren Zeitraum bei Raumtemperatur aufbewahrt werden, verkurzt sich ihre Haltbarkeite

Abtaendes Gefrierraumes:\*\*

Schalten Sie das Gerät mit dem Steuerungspaneel ab und anschließendziehen Sie den Netzstecker aus der Steckdose,
DieTur öffnen, die Produkte herausnahmen.
- Je nach dem Modellziehen Sie den Abflusskanal im hinteren Bereich des Kuhlgerätes und stellen Sie ein Gefäß darunter.
- Lassen Sie die Tur offen, dadurch erfolgt das Auftauen Schneller. In die Kammer des Gefriergerates kann zusammen ein Gefäß mit freiem (aber nicht kochendem) Wasser gestellt werden.
Das Geräte innere auswischen und trocknen halten.
- Das Gerät gemäß entsprechend Kapitel der Gebrauchsanweisung wurde einschalten.

Automatische Abtauung des Kuhlraumes****

Der Kuhlraum ist mit einer automatischen Abtaufunktion ausgestattet. An der hinteren Kuhlraumwand kann sich jedoch ein Reifbeschlag ablagern. Es kommt vor allem vor, wenn im Kuhlraum viele frische lebensmittel aufbewahrt werden.

Automatische Abtauung des Gefrierraumes****

Der Kuhlraum ist mit einer automatischen No-Frost-Abtaufunktion ausgestattet. Die Lebensmittel werden durch die gekühnte Umluft eingefroren, die Feuchtigkeit wird aus dem Gefrierraum nach Außen abgeführrt. Im Gefrierraum entstehtDMAE-EIS- und Reifbeschlag und die Lebensmittel frieren nicht fest.

Reinigen des Kuhl- und Gefrierraumes\*\*\*

Es empfeihlt sich das Kuhl- und Gefrierraum mindestensomal im Jahr zu waschen.

Es wirkt vorbeugend gegen die Entstehung unangenehmer Gerüche sowie der Bak- terien. Das Gerät durch das drücken des Knopfes „1" ausschalten, die Lebensmittel Herausnahmen und das Gerät mit einem milden. Reinigungsmittel waschen und trocknen halten.

Einbau und Ausbau der Abstellplatten ****

Abstellplatte Herausnahmen und an-schlieBend an der gewünschten Stelle bis zum Widerstand einschieben, so dass sich der Schnappverschluss in der Fuh- rungsleiste befindet (Abb. 15).

Einbau und Ausbau der Türfacher ****

Türfach anheiten, Herausziehen und von oben in die gewünschte Position einlagen (Abb. 16).

Auf keinen Fall)durfen im Inneren des Gefrierraumes elektrische Heizkörper,HeiBluftgeblase oder Haartrockner eingesetzt werden.

** Gilt für Geräte mit einem Gefrierfach
Gilt nicht für Geräte mit dem Frostfrei-System
Gilt für Geräte mit einem Kühlbereich.
Gilt nicht für Geräte mit dem Frostfrei-System
Gilt für Geräte mit dem Frostfrei-System
**** Gilt nicht für Gefriergeräte

****

LOKALISIERUNG VON

STÖRUNGEN

Störung Mögliche Ursachen Behebung

Das Gerät faktioniert nicht	Unterbrechung im Stromkreis	- Überprüfen, ob der Netzstecker gut in der Steckdose des Speisenetzes sitzt.- Überprüfen, ob das Anschlußkabel nicht beschädigtist.- Durch Anschlieben e-i-nes anderen elektrischen Verbrauchers (z.B. einer Nachtischlampe) überprü-fen, ob die Steckdose unter Spannung steht.- Überprüfen Sie, ob das Gerät eingeschaltet ist (Ther-mostat in Betriebsstellung).
Innenbeleuchtung faktio-niert nicht	Die Glühlampe ist gelöst oder durchgebrannt (in Geräten mit Glühlampen)	- Vorerst den vorherigen Punkt überprüfen (das Gerät faktioniert nicht - die Glühlampe festdrehen oder auswechseln (in Geräten mit Glühlampen)
Das Gerät ist ununterbro-chen in Betrieb	Falsche Temperatureinstellung	- einen niedrierogen Wert einstellen
	Andere Ursachen wie unter Punkt "Die Temperatur in den Räumen ist nicht niedrig genug"	- befolgen Sie die Anweisun-gen unter Punkt "Die Tempe-ratur in den Räumen ist nicht niedrig genug"
Im unterem Teil des Kühlrau-mesammelt sich Wasser	Die Ablaβöffnung ist ver-stopf (betrifft Geräte mit Entwässerungsöffnung)	- Mit Hilfe des Räumwerkin-stru-ments die Ablaβöffnung durchstehen (siehe Ge-brauchsanweisung, Kapite
	Eine frei Luftzirkulation im Kühlraum ist nicht möglich	- Die Lebensmittel und Behälter von der Hinterwand wegrücken.
Es treten für das Gerät un-gewöhnliche Geräusaue auf	Das Gerät ist nicht eben ausgerichtet	- Das Gerät aussichten.
	Das Gerät kommt mit Mö-eln oder anderen Gegen-ständen in Berührung	- Das Gerät frei aufstellen, so daß es keine andere Ge-genstände berührt.

Störung Mögliche Ursachen Behebung

	Falsche Temperatur-einstel-lung	-Einen hohenen Wert ein-stellen
	Höhere oder niedrigere Umgebungstemperatur als in den technischen Daten (s.Tabelle) angegeben	-Das Gerät ist angepasst an die Temperatur, die in den technischen Daten (s.Tab- le) angegeben ist
	Das Gerät steht an einer di-rekt von der Sonne bestrahl-ten Stelle oder darüber einen Wärmequelle	-Das Gerät an einer anderen Stelle gemäß Gebrauchs-an-weisung aufstellen.
	Es wurde eine zu große Men-ge von warmen Lebensmit-temn auf einzelmal eingelagert	-Warten Sie bis zu 72 Stun-den , bis die Lebensmittel eingefroren sind und die erwünschte Temperatur im Kühlraum erreicht ist.
Die Temperatur in den Räu-menist nicht niedrig genug	Keine freiie Luftzirkulation im Kühlraum	-Die Lebensmittel und Behälter von der Hinterwand abrücken
	Der Luftfluß hinter dem Ge-rät ist blockiert	-Das Gerät mindestens 3 cm von der Wand wegrücken.
	Die Kühlraum-/ Gefrier-raumtür wird zu oft geöffnet und/oder bleibt zu lange offen	Beides muss unbedingt ver-mieden werden
	Die Türlässt sich nicht schließen	Die Lebensmittel und Behäl-ter anders platziern
	Der Verdichter schaltet Selten an	-prüfen, ob die Umge-bungstemperatur nicht nied-riger ist als der Klimaklasse des Gerätes entspricht
	Die Türdichtung wurde falsch angebracht	-Die Türdichtung einpressen

Beim normalen Betreiben der Kälteanlagen konnen Gerausche unterscheidlicher Art auftreten, die keinen Einfluss auf den Betrieb des Kuhl-schranks haben.

Gerausche, die leicht zu beheben sind:

• Lautes Betriebsgeräusch, wenn der Kühlschrank nicht senkrecht steht - Stellung durch die Stellschrauben vorne verändern. Eventuell unter die Rolten hinten weichen Stoff legen, vor allem, wenn das Gerät auf einem Fliesenboden liegt.
• Reibung an benachbarte Möbel - Kühlschrank abrücken, so dass er frei steht.
• Quietschen von Fächern und Schubladen - Fach oder Schublade herausnahmen und wieder einschieben.
• Gerausche von sich berührenden Flaschen - Flaschen voneinander verschieben.

Gerausche, die bei normalem Betrieb zu horen sind, entstehen durch den Thermostaten, wenn sich der Kompressor einschaltet, sich das Kuhlsystem zusammenzieht oder ausdehnt und wenn Temperaturschwankungen aufgrund des Durchflusses von Kuhlmittel in den Röhrchen entstehen.

GARANTIE, NACHVERKAUF- SERVICE

Garantie

Garantieleistungen laut Garantieschein. Der Hersteller übernimmt keine Haftung für Schäden, die durch einen unsachgemäßen Betrieb des Produktes entstehen.

Der Hersteller empfeht, dass alle Reparaturen und alle Einstellmaßnahmen durch den Werkskundendienst oder durch Autorisierten Servicedienst des Herstellers. Die Reparaturen sollen ausschließlich durch Personen mit entsprechenden Qualifikationen durchgeführt werden.

CE-Konformitätserklärung

Der Hersteller theses Produktes erklart hiermit in alleiniger Verantwortung, dass theses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

Niederspannungsrichtlinie 2014/35/EG
Elettromagnetische Verträglichkeit 2014/30/EG
ErP-Richtlinie 2009/125/EG
- Richtlinie RoHS 2011/65/EG

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

Vázěný klien,

Geluiden die gemakkelijk verholpen können worden:
