BEDIENUNGSANLEITUNG MSE 141 C STIHL

2 - 29 Gebrauchsanleitung

1 Vorwort....2
2 Informationen zu dieser Gebrauchsanleitung.... 2
3 Übersicht....3
4 Sicherheitshinweise.... 4
5 Motorsäge einsatzbereit machen......11
6 Motorsäge zusammenbauen.... 11

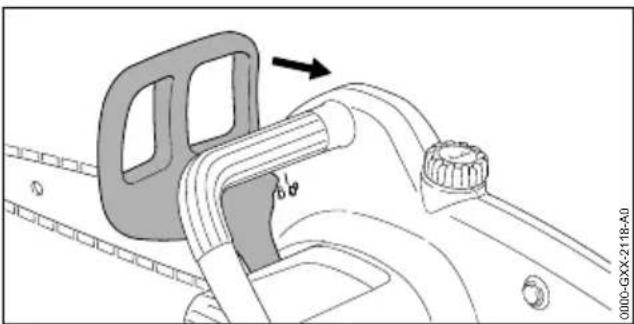

7 Kettenbremse einlegen und lösen...... 13

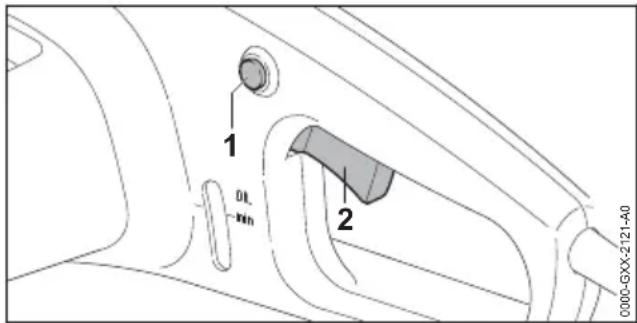

8 Motorsäge einschalten und ausschalten...14
9 Motorsäge prüfen....14
10 Mit der Motorsäge arbeiten.... 16
11 Nach dem Arbeiten.... 20
12 Transportieren....20
13 Aufbewahren....20
14 Reinigen....21
15 Warten.... 21
16 Reparieren.... 22
17 Störungen beheben.... 22
18 Technische Daten.... 23
19 Kombinationen der Führungsschienen und Sägeketten....24
20 Ersatzteile und Zubehör......24
21 Entsorgen....24
22 EU-Konformitätserklärung......24
23 Anschriften.... 25
24 Allgemeine Sicherheitshinweise für Elektro-werkzeuge....25

1 Vorwort

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUF-BEWAHREN.

2 Informationen zu dieser Gebrauchsanleitung

2.1 Kennzeichnung der Warnhinweise im Text

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.

▶ Die genannten Maßnahmen können Sachschaden vermeiden.

2.2 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

3 Übersicht deutsch

3 Übersicht

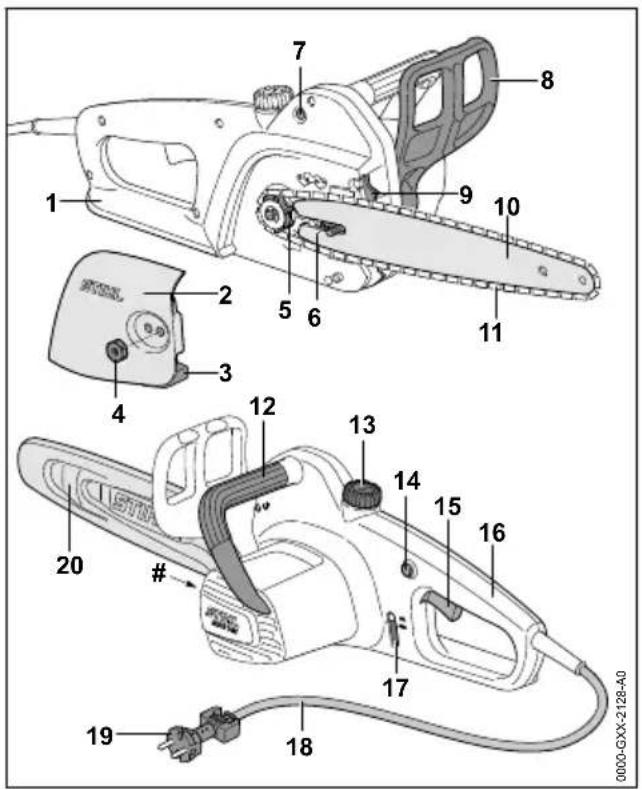

3.1 Motorsäge

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 #

1 Hinterer Handschutz

Der hintere Handschutz schützt die rechte Hand vor Kontakt mit einer abgeworfenen oder gerissenen Sägekette.

2 Kettenraddeckel

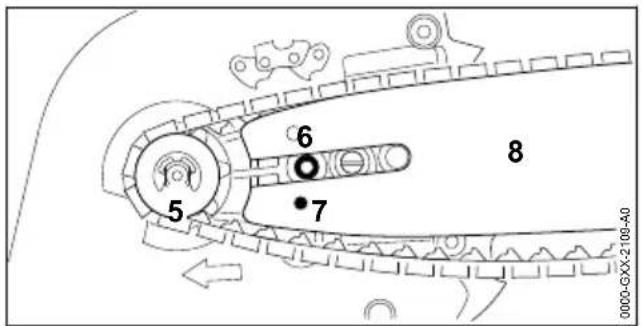

Der Kettenraddeckel deckt das Kettenrad ab und befestigt die Führungsschiene an der Motorsäge.

3 Kettenfänger

Der Kettenfänger fängt eine abgeworfene oder gerissene Sägekette auf.

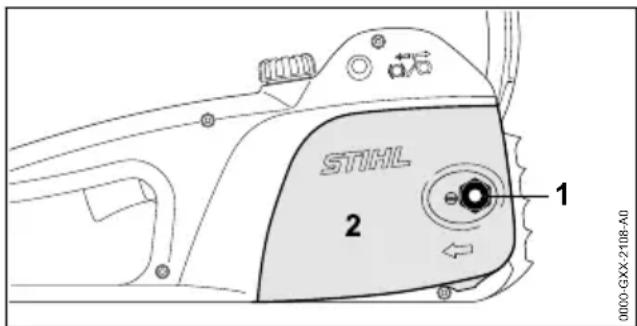

4 Mutter

Die Mutter befestigt den Kettenraddeckel an der Motorsäge.

5 Kettenrad

Das Kettenrad treibt die Sägekette an.

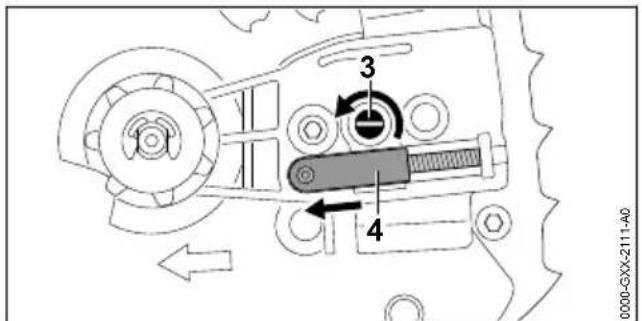

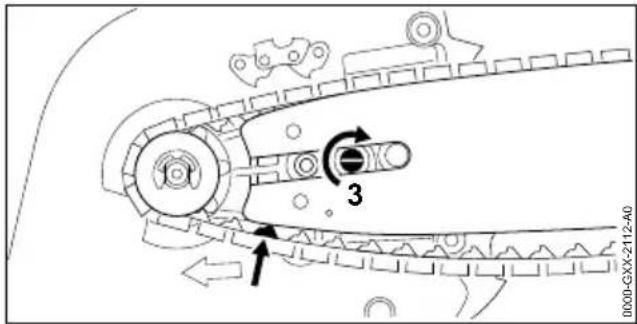

6 Spannschraube

Die Spannschraube dient zum Einstellen der Kettenspannung.

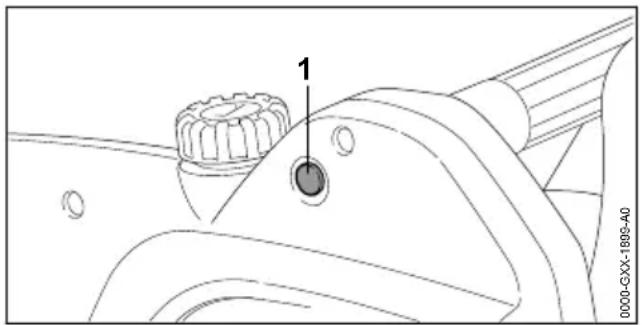

7 Rückstell-Knopf

Der Rückstell-Knopf stellt einen ausgelösten Überlastschutz zurück.

8 Vorderer Handschutz

Der vordere Handschutz schützt die linke Hand vor Kontakt mit der Sägekette, dient zum Einlegen der Kettenbremse und löst bei

einem Rückschlag die Kettenbremse automatisch aus.

9 Krallenanschlag

Der Krallenanschlag stützt während der Arbeit die Motorsäge am Holz ab.

10 Führungsschiene

Die Führungsschiene führt die Sägekette.

11 Sägekette

Die Sägekette schneidet das Holz.

12 Griffrohr

Das Griffrohr dient zum Halten, Führen und Tragen der Motorsäge.

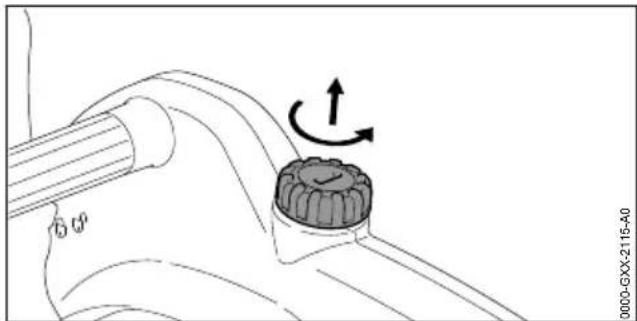

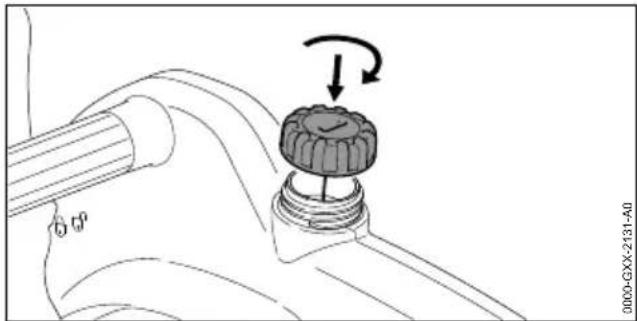

13 Öltank-Verschluss

Der Öltank-Verschluss verschließt den Öltank.

14 Sperrknopf

Der Sperrknopf entsperrt den Schalthebel.

15 Schalthebel

Der Schalthebel schaltet die Motorsäge ein und aus.

16 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Halten und Führen der Motorsäge.

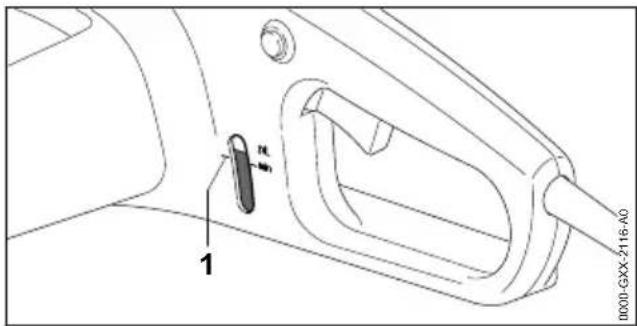

17 Sichtfenster

Am Sichtfenster kann die vorhandene Menge des Sägeketten-Haftöls abgelesen werden.

18 Anschlussleitung

Die Anschlussleitung verbindet die Motorsäge mit dem Netzstecker.

19 Netzstecker

Der Netzstecker verbindet die Anschlussleitung mit einer Verlängerungsleitung.

20 Kettenschutz

Der Kettenschutz schützt vor Kontakt mit der Sägekette.

# Leistungsschild mit Maschinennummer

3.2 Symbole

Die Symbole können auf der Motorsäge sein und bedeuten Folgendes:

Dieses Symbol gibt die Laufrichtung der Sägekette an.

In diese Richtung wird die Kettenbremse eingelegt und gelöst.

Der Handschutz löst in dieser Position die Kettenbremse.

Der Handschutz legt in dieser Position die Kettenbremse ein.

Länge einer Führungsschiene, die verwendet werden darf.

LWA Garantierter Schalleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.

Produkt nicht mit dem Hausmüll entsorgen.

4 Sicherheitshinweise

4.1 Warnsymbole

Die Warnsymbole auf der Motorsäge bedeuten Folgendes:

Sicherheitshinweise und deren Maßnahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille, Gehörschutz und Schutzhelm tragen.

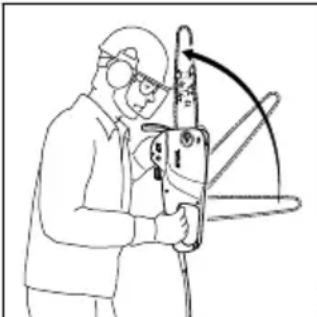

Sicherheitshinweise zum Rückschlag und deren Maßnahmen beachten.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: Netzstecker aus der Steckdose ziehen.

Motorsäge vor Regen und Feuchtigkeit schützen.

4.2 Bestimmungsgemäße Verwendung

Die Motorsäge STIHL MSE 141 dient zum Sägen von Brennholz und für Sägearbeiten im hausnahen Bereich.

Die Motorsäge darf bei Regen nicht verwendet werden.

Diese Motorsäge kann nur eingeschränkt zum Entasten und Fällen verwendet werden, weil die Bewegungsfreiheit durch die Anschlussleitung und die Verlängerungsleitung stark eingeschränkt ist.

⚠️ WARNING

■ Falls die Motorsäge nicht bestimmungsgemäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Motorsäge mit einer Verlängerungsleitung verwenden.

▶ Motorsäge so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.3 Anforderungen an den Benutzer

⚠️ WARNING

■ Benutzer ohne eine Unterweisung können die Gefahren der Motorsäge nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

▶ Gebrauchsanleitung lesen, verstehen und aufbewahren.

▶ Falls die Motorsäge an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

– Der Benutzer ist ausgeruht.
- Der Benutzer ist körperlich, sensorisch und geistig fähig, die Motorsäge zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
- Der Benutzer kann die Gefahren der Motorsäge erkennen und einschätzen.
- Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
- Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Motorsäge arbeitet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.

▶ Falls der Benutzer zum ersten Mal mit einer Motorsäge arbeitet: Sägen von Rundholz auf einem Sägebock oder einem Gestell üben.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

⚠️ WARNING

■ Während der Arbeit können lange Haare in die Motorsäge hineingezogen werden. Der Benutzer kann schwer verletzt werden.

▶ Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.

■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.

▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

▶ STIHL empfiehlt, einen Gesichtsschutz zu tragen.

- Ein langärmliges, eng anliegendes Oberteil tragen.

■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen.

▶ Einen Gehörschutz tragen.

■ Herabfallende Gegenstände können zu Kopfverletzungen führen.

▶ Falls während der Arbeit Gegenstände herabfallen können: Einen Schutzhelm tragen.

■ Während der Arbeit kann Staub aufgewirbelt werden und Dunst entstehen. Eingeatmeter Staub und Dunst kann die Gesundheit schädigen und allergische Reaktionen auslösen.

▶ Falls Staub aufgewirbelt wird oder Dunst entsteht: Eine Staubschutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in der Motorsäge verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.

- Eng anliegende Bekleidung tragen.

▶ Schals und Schmuck ablegen.

■ Während der Arbeit kann der Benutzer in Kontakt mit der umlaufenden Sägekette kommen. Der Benutzer kann schwer verletzt werden.

▶ Eine lange Hose mit Schnittschutz tragen.

■ Während der Arbeit kann sich der Benutzer an Holz schneiden. Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit der Sägekette kommen. Der Benutzer kann verletzt werden.

- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Falls der Benutzer in Kontakt mit der umlaufenden Sägekette kommt, kann er sich schneiden. Der Benutzer kann verletzt werden.

- Motorsägen-Stiefel mit Schnittschutz tragen.

4.5 Arbeitsbereich und Umgebung

⚠️ WARNING

■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren der Motorsäge und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

- Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.

▶ Motorsäge nicht unbeaufsichtigt lassen.

▶ Sicherstellen, dass Kinder nicht mit der Motorsäge spielen können.

■ Die Motorsäge ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und die Motorsäge kann beschädigt werden.

- Nicht im Regen und nicht in feuchter Umgebung arbeiten.

■ Elektrische Bauteile der Motorsäge können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

- Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.6 Sicherheitsgerechter Zustand

4.6.1 Motorsäge

Die Motorsäge ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Die Motorsäge ist unbeschädigt.

– Die Anschlussleitung, die Verlängerungsleitung und deren Netzstecker sind unbeschädigt.

– Die Motorsäge ist sauber und trocken.

– Der Kettenfänger ist unbeschädigt.

– Die Kettenbremse funktioniert.

– Die Bedienungselemente funktionieren und sind unverändert.

– Die Kettenschmierung funktioniert.

deutsch 4 Sicherheitshinweise

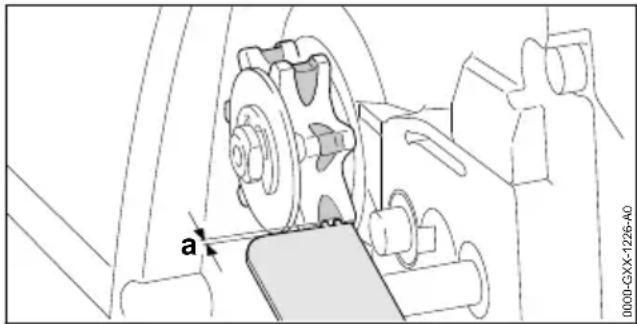

– Die Einlaufspuren am Kettenrad sind nicht tiefer als 0,5 mm.
- Eine in dieser Gebrauchsanleitung angegebene Kombination aus Führungsschiene und Sägekette ist angebaut.
– Die Führungsschiene und Sägekette sind richtig angebaut.
– Die Sägekette ist richtig gespannt.
- Original STIHL Zubehör für diese Motorsäge ist angebaut.
– Das Zubehör ist richtig angebaut.
– Der Öltank-Verschluss ist verschlossen.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

• Mit einer unbeschädigten Motorsäge arbeiten.
  Mit einer unbeschädigten Anschlussleitung, Verlängerungsleitung und einem unbeschädigten Netzstecker arbeiten.
  ▶ Falls die Motorsäge verschmutzt oder nass ist: Motorsäge reinigen und trocknen lassen.
• Mit einem unbeschädigten Kettenfänger arbeiten.

▶ Motorsäge nicht verändern. Ausnahme: Anbau einer in dieser Gebrauchsanleitung angegebenen Kombination aus Führungsschiene und Sägekette.

▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit der Motorsäge arbeiten.

▶ Original STIHL Zubehör für diese Motorsäge anbauen.

▶ Führungsschiene und Sägekette so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.

- Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

▶ Gegenstände nicht in die Öffnungen der Motorsäge stecken.

- Abgenutzte oder beschädigte Hinweisschilder ersetzen.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.2 Führungsschiene

Die Führungsschiene ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Die Führungsschiene ist unbeschädigt.

– Die Führungsschiene ist nicht verformt.

- Die Führungsschiene ist unbeschädigt. - Die Führungsschiene ist nicht verformt.

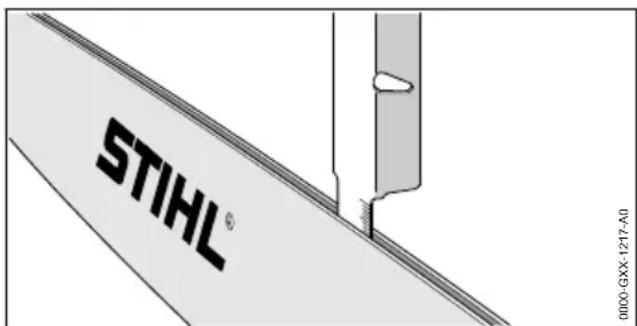

– Die Nut ist so tief wie oder tiefer als die Mindestnuttiefe, 18.4.
– Die Stege der Nut sind gratfrei.
– Die Nut ist nicht verengt oder gespreizt.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand kann die Führungsschiene die Sägekette nicht mehr richtig führen. Die umlaufende Sägekette kann von der Führungsschiene springen. Personen können schwer verletzt oder getötet werden.

• Mit einer unbeschädigten Führungsschiene arbeiten.
  ▶ Falls die Tiefe der Nut kleiner als die Mindestnuttiefe ist: Führungsschiene ersetzen.
  ▶ Führungsschiene wöchentlich entgraten.
  ▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

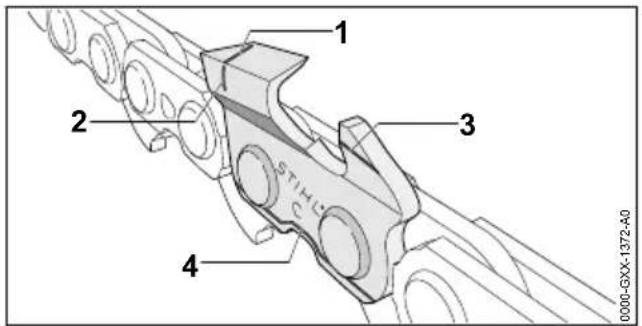

4.6.3 Sägekette

Die Sägekette ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Die Sägekette ist unbeschädigt.

– Die Sägekette ist richtig geschärft.

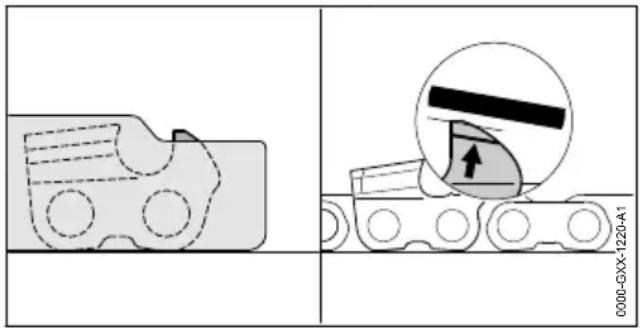

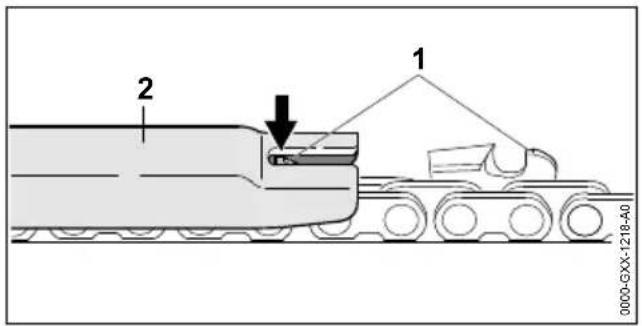

– Die Verschleißmarkierungen an den Schneidezähnen sind sichtbar.

- Die Sägekette ist unbeschädigt. - Die Sägekette ist richtig geschärft. - Die Verschleißmarkierungen an den Schneidezähnen sind sichtbar.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

• Mit einer unbeschädigten Sägekette arbeiten.

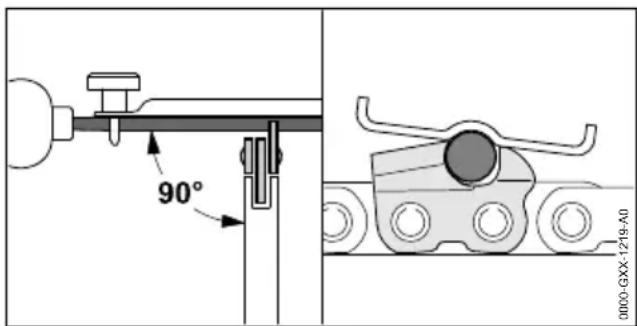

  ▶ Sägekette richtig schärfen.
  ▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.7 Arbeiten

4.7.1 Sägen

WARNING

■ Falls außerhalb des Arbeitsbereichs keine Personen in Rufweite sind, kann im Notfall keine Hilfe geleistet werden.

- Sicherstellen, dass Personen außerhalb des Arbeitsbereichs in Rufweite sind.

■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann die Kontrolle über die Motorsäge verlieren, stolpern, fallen und schwer verletzt werden.

▶ Ruhig und überlegt arbeiten.

4 Sicherheitshinweise deutsch

▶ Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit der Motorsäge arbeiten.
▶ Motorsäge alleine bedienen.
- Nicht über Schulterhöhe arbeiten.
▶ Auf Hindernisse achten.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.
▶ Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.

■ Die umlaufende Sägekette kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.

▶ Umlaufende Sägekette nicht berühren.

▶ Falls die Sägekette durch einen Gegenstand blockiert ist: Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steck-dose ziehen. Erst dann den Gegenstand beseitigen.

■ Die umlaufende Sägekette wird warm und dehnt sich aus. Falls die Sägekette nicht ausreichend geschmiert und nachgespannt wird, kann die Sägekette von der Führungsschiene springen oder reißen. Personen können schwer verletzt werden und Sachschaden kann entstehen.

▶ Sägeketten-Haftöl verwenden.

- Während der Arbeit Spannung der Sägekette regelmäßig prüfen. Falls die Spannung der Sägekette zu gering ist: Sägekette spannen.

■ Falls sich die Motorsäge während der Arbeit verändert oder sich ungewohnt verhält, kann die Motorsäge in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

▶ Arbeit beenden, Netzstecker der Verlängerungsleitung aus der Steckdose ziehen und einen STIHL Fachhändler aufsuchen.

■ Während der Arbeit können Vibrationen durch die Motorsäge entstehen.

▶ Handschuhe tragen.

▶ Arbeitspausen machen.

▶ Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.

■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

- Nicht in einer leicht brennbaren Umgebung arbeiten.

■ Wenn der Schalthebel losgelassen wird, läuft die Sägekette noch kurze Zeit weiter. Die sich bewegende Sägekette kann Personen schneiden. Personen können schwer verletzt werden.

▶ Warten, bis die Sägekette nicht mehr läuft.

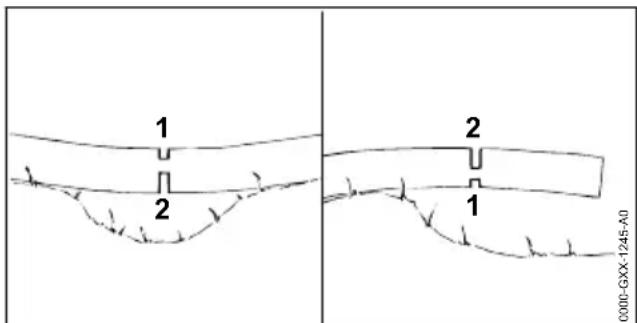

1 2 2 1 0000-GXX-1245-A0

WARNING

■ Falls unter Spannung stehendes Holz gesägt wird, kann die Führungsschiene eingeklemmt werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt werden.

▶ Zuerst einen Entlastungsschnitt in die Druckseite (1) sägen, dann einen Trennschnitt in die Zugseite (2) sägen.

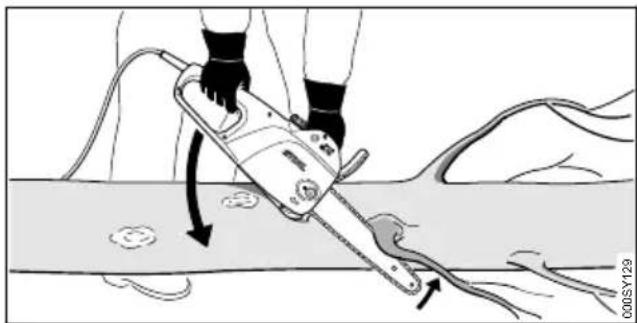

4.7.2 Entasten

⚠️ WARNING

■ Falls der gefällte Baum zuerst auf der Unterseite entastet wird, kann der Baum nicht mehr durch Äste am Boden gestützt werden. Während der Arbeit kann sich der Baum bewegen. Personen können schwer verletzt oder getötet werden.

- Größere Äste auf der Unterseite erst durchsägen, wenn der Baum abgelängt ist.

▶ Nicht auf dem Stamm stehend arbeiten.

■ Während des Entastens kann ein abgesägter Ast herunterfallen. Der Benutzer kann stolpern, hinfallen und schwer verletzt werden.

- Baum vom Stammfuß in Richtung Baumkrone entasten.

4.7.3 Fällen

WARNING

■ Ungeübte Personen können die Gefahren beim Fällen nicht einschätzen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

▶ Der Benutzer braucht einschlägige Kenntnisse der Fälltechnik und Erfahrung mit Fällarbeiten.
▶ Falls Unklarheiten bestehen: Einen erfahrenen Experten zur Unterstützung und zur Festlegung der geeigneten Fälltechnik hinzuziehen.

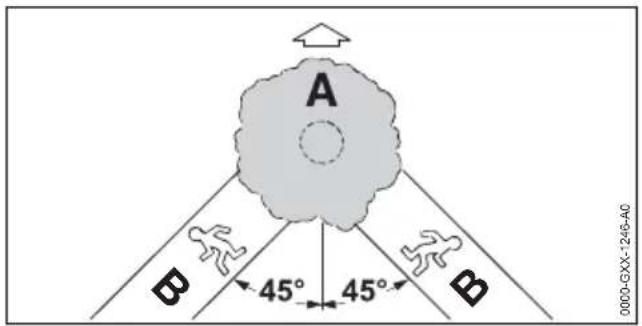

Während des Fällens kann ein Baum und können Äste auf Personen oder Gegenstände fallen. Je größer herabfallende Teile sind, desto größer ist das Risiko, dass Personen schwer verletzt oder getötet werden können. Sachschaden kann entstehen.

▶ Fällrichtung so festlegen, dass der Bereich, in den der Baum fällt, frei ist.
▶ Unbeteiligte Personen, Kinder und Tiere im Umkreis von 2,5 Baumlängen um den Arbeitsbereich fernhalten.
- Abgeknickte oder dürre Äste vor dem Fällen aus der Baumkrone entfernen.
▶ Falls abgeknickte oder dürre Äste nicht aus der Baumkrone entfernt werden können: Einen erfahrenen Experten zur Unterstützung und zur Festlegung der geeigneten Fälltechnik hinzuziehen.
- Baumkrone und Baumkronen der benachbarten Bäume beobachten und herunterfallenden Ästen ausweichen.

■ Wenn der Baum fällt, kann er am Stamm brechen oder in Richtung Benutzer zurückschlagen. Der Benutzer kann schwer verletzt oder getötet werden.

▶ Einen Fluchtweg seitlich hinter dem Baum planen.
▶ Rückwärts auf dem Fluchtweg gehen und den fallenden Baum beobachten.
- Nicht rückwärts hangabwärts gehen.

■ Hindernisse im Arbeitsbereich und auf dem Fluchtweg können den Benutzer behindern. Der Benutzer kann stolpern und hinfallen. Der Benutzer kann schwer verletzt oder getötet werden.

- Hindernisse aus dem Arbeitsbereich und dem Fluchtweg entfernen.

■ Falls die Bruchleiste, das Sicherheitsband oder das Halteband angesägt oder zu früh durchgesägt werden, kann die Fällrichtung nicht mehr eingehalten sein oder der Baum kann zu früh fallen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Bruchleiste nicht ansägen oder durchsägen.
• Sicherheitsband oder Halteband als Letztes durchsägen.

▶ Falls der Baum zu früh beginnt zu fallen: Fällschnitt abbrechen und auf dem Fluchtweg zurückweichen.

■ Falls die umlaufende Sägekette im Bereich um das obere Viertel der Spitze der Führungsschiene auf einen harten Fällkeil trifft und schnell abgebremst wird, kann Rückschlag entstehen. Personen können schwer verletzt oder getötet werden.

• Fällkeile aus Aluminium oder Kunststoff verwenden.
  ■ Falls ein Baum nicht vollständig zu Boden fällt oder in einem anderen Baum hängen bleibt, kann der Benutzer die Fällung nicht mehr kontrolliert beenden.
  ▶ Fällung abbrechen und Baum mit einer Seilwinde oder einem geeigneten Fahrzeug zu Boden ziehen.

4.8 Reaktionskräfte

4.8.1 Rückschlag

Ein Rückschlag kann durch folgende Ursachen entstehen:

– Die umlaufende Sägekette trifft im Bereich um das obere Viertel der Spitze der Führungsschiene auf einen harten Gegenstand und wird schnell abgebremst.
– Die umlaufende Sägekette ist an der Spitze der Führungsschiene eingeklemmt.

Die Kettenbremse kann einen Rückschlag nicht verhindern.

⚠️ WARNING

■ Falls ein Rückschlag entsteht, kann die Motorsäge in Richtung des Benutzers hochgeschleudert werden. Der Benutzer kann die

4 Sicherheitshinweise deutsch

Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.

▶ Motorsäge mit beiden Händen festhalten.
- Körper aus dem verlängerten Schwenkbereich der Motorsäge fernhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.

- Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene arbeiten.

- Mit einer richtig geschärften und richtig gespannten Sägekette arbeiten.

▶ Eine rückschlagreduzierte Sägekette verwenden.

▶ Eine Führungsschiene mit einem kleinen Schienenkopf verwenden.

▶ Mit Vollgas sägen.

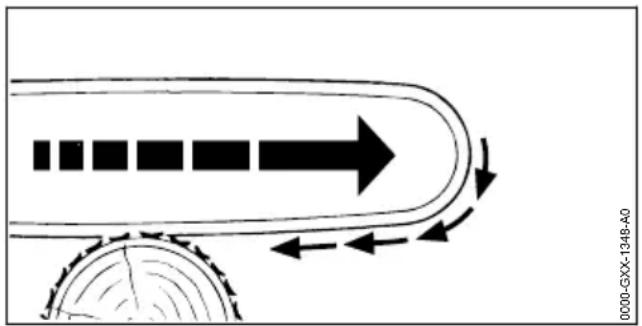

4.8.2 Hineinziehen

Wenn mit der Unterseite der Führungsschiene gearbeitet wird, wird die Motorsäge weg vom Benutzer gezogen.

⚠️ WARNING

■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark vom Benutzer weg gezogen werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.

▶ Motorsäge mit beiden Händen festhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Die Führungsschiene im Schnitt gerade führen.
- Krallenanschlag richtig ansetzen.
▶ Mit Vollgas sägen.

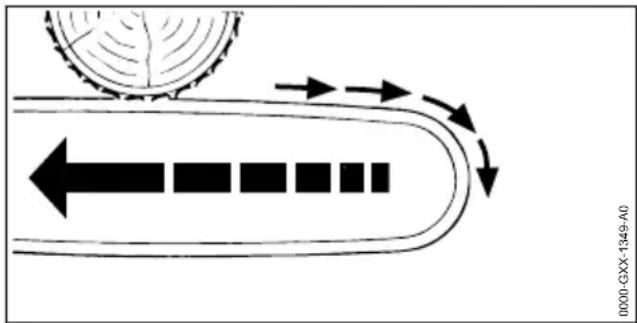

4.8.3 Rückstoß

Wenn mit der Oberseite der Führungsschiene gearbeitet wird, wird die Motorsäge in Richtung des Benutzers gestoßen.

⚠️ WARNING

■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark zum Benutzer hin gestoßen werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.
▶ Motorsäge mit beiden Händen festhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Die Führungsschiene im Schnitt gerade führen.
▶ Mit Vollgas sägen.

4.9 Elektrisch anschließen

Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen:

– Die Anschlussleitung oder die Verlängerungsleitung ist beschädigt.
- Der Netzstecker der Anschlussleitung oder der Verlängerungsleitung ist beschädigt.
– Die Steckdose ist nicht richtig installiert.

GEFAHR

■ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden.

- Sicherstellen, dass die Anschlussleitung, Verlängerungsleitung und deren Netzstecker unbeschädigt sind.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist:

▶ Beschädigte Stelle nicht berühren.
▶ Netzstecker aus der Steckdose ziehen.

• Anschlussleitung, Verlängerungsleitung und deren Netzstecker mit trockenen Händen anfassen.
• Netzstecker der Anschlussleitung oder Verlängerungsleitung in eine richtig installierte

und abgesicherte Steckdose mit Schutzkontakt stecken.

▶ Motorsäge über einen Fehlerstrom-Schutzschalter (30 mA, 30 ms) anschließen.
■ Eine beschädigte oder ungeeignete Verlängerungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer verletzt oder getötet werden.
▶ Eine Verlängerungsleitung mit dem richtigen Leitungsquerschnitt verwenden, 18.2.
▶ Eine spritzwassergeschützte und für den Außeneinsatz zulässige Verlängerungsleitung verwenden.
▶ Eine Verlängerungsleitung verwenden, die die gleichen Eigenschaften besitzt, wie die Anschlussleitung der Motorsäge, 18.2.

⚠️ WARNING

■ Während des Arbeitens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung in der Motorsäge führen. Die Motorsäge kann beschädigt werden.

- Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild der Motorsäge übereinstimmen.

■ Falls mehrere Elektrogeräte an einer Mehrfach-Steckdose angeschlossen sind, können während der Arbeit elektrische Bauteile überlastet werden. Die elektrischen Bauteile können sich erwärmen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Motorsäge einzeln an eine Steckdose anschließen.
• Motorsäge nicht an Mehrfach-Steckdosen anschließen.

■ Eine falsch verlegte Anschlussleitung und Verlängerungsleitung kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und die Anschlussleitung oder Verlängerungsleitung kann beschädigt werden.

• Anschlussleitung und Verlängerungsleitung so verlegen, dass die umlaufende Sägekette sie nicht berühren kann.
• Anschlussleitung und Verlängerungsleitung so verlegen und kennzeichnen, dass Personen nicht stolpern können.
• Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.
• Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht beschädigt,

geknickt oder gequetscht werden oder scheuern.

▶ Anschlussleitung und Verlängerungsleitung vor Hitze, Öl und Chemikalien schützen.
▶ Anschlussleitung und Verlängerungsleitung auf einem trockenen Untergrund verlegen.

■ Während der Arbeit erwärmt sich die Verlängerungsleitung. Wenn die Wärme nicht abfließen kann, kann die Wärme einen Brand auslösen.

▶ Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.

4.10 Transportieren

⚠️ WARNING

■ Während des Transports kann die Motorsäge umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

• Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
• Netzstecker der Motorsäge aus der Verlängerungsleitung ziehen.
  ▶ Kettenbremse einlegen.
  Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
  ▶ Motorsäge mit Spanngurten, Riemen oder einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.

4.11 Aufbewahren

⚠️ WARNING

- Kinder können die Gefahren der Motorsäge nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

• Netzstecker der Motorsäge aus der Verlängerungsleitung ziehen.
  ▶ Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
  ▶ Kettenbremse einlegen.
  Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
• Motorsäge außerhalb der Reichweite von Kindern aufbewahren.

■ Die elektrischen Kontakte an der Motorsäge und metallische Bauteile können durch Feuchtigkeit korrodieren. Die Motorsäge kann beschädigt werden.

- Motorsäge sauber und trocken aufbewahren.

5 Motorsäge einsatzbereit machen deutsch

4.12 Reinigen, Warten und Reparieren

⚠️ WARNING

■ Falls während der Reinigung, Wartung oder Reparatur der Netzstecker in eine Steckdose eingesteckt ist, kann die Motorsäge unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.

• Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
• Netzstecker der Motorsäge aus der Verlängerungsleitung ziehen.
  ▶ Kettenbremse einlegen.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können die Motorsäge, Führungsschiene und Sägekette beschädigen. Falls die Motorsäge, die Führungsschiene oder die Sägekette nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.

▶ Motorsäge, Führungsschiene und Sägekette so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Falls die Motorsäge, die Führungsschiene oder die Sägekette nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

• Motorsäge nicht selbst warten oder reparieren.
  ▶ Falls die Anschlussleitung defekt oder beschädigt ist: Anschlussleitung von einem STIHL Fachhändler ersetzen lassen.
  ▶ Falls die Motorsäge gewartet oder repariert werden muss: Einen STIHL Fachhändler aufsuchen.
  ▶ Führungsschiene und Sägekette so warten oder reparieren, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Während der Reinigung oder Wartung der Sägekette kann der Benutzer sich an scharfen Schneidezähnen schneiden. Der Benutzer kann verletzt werden.

- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

5 Motorsäge einsatzbereit machen

5.1 Motorsäge einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:

- Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:

• Motorsäge und Anschlussleitung, 4.6.1.
  – Führungsschiene, 4.6.2.
• Sägekette, 14.6.3.

▶ Motorsäge reinigen, 14.1.
▶ Führungsschiene und Sägekette anbauen, 6.1.1.
▶ Sägekette spannen, 6.2.
▶ Sägeketten-Haftöl einfüllen, 6.3.
▶ Netzstecker der Motorsäge mit einer Verlängerungsleitung verbinden und den Netzstecker der Verlängerungsleitung in eine gut zugängliche Steckdose stecken.
▶ Kettenbremse prüfen, 9.4.
▶ Bedienungselemente prüfen, 19.5.
▶ Kettenschmierung prüfen, 19.6.
▶ Falls die Schritte nicht durchgeführt werden können: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.

6 Motorsäge zusammen- bauen

6.1 Führungsschiene und Säge- kette anbauen und abbauen

6.1.1 Führungsschiene und Sägekette anbauen

Die Kombinationen aus Führungsschiene und Sägekette, die zum Kettenrad passen und angebaut werden dürfen, sind in den technischen Daten angegeben, 19.

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.

STIHL 2 1 0000-GXX-2108-A0

▶ Mutter (1) abschrauben.

deutsch 6 Motorsäge zusammenbauen

▶ Kettenraddeckel (2) abnehmen.

3 4 0000-0GXX-2111-A0

▶ Spannschraube (3) solange gegen den Uhrzeigersinn drehen, bis der Spannschieber (4) links am Gehäuse anliegt.

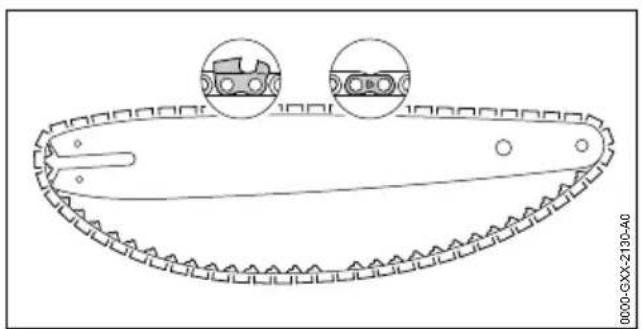

▶ Sägekette so in die Nut der Führungsschiene legen, dass die Pfeile auf den Verbindungsgliedern der Sägekette auf der Oberseite in Laufrichtung zeigen.

5 6 7 8 0000-GXX-2100-A0

▶ Führungsschiene und Sägekette so auf die Motorsäge setzen, dass folgende Bedingungen erfüllt sind:

– Die Treibglieder der Sägekette sitzen in den Zähnen des Kettenrades (5).

- Der Kopf der Schraube (6) sitzt im Langloch der Führungsschiene (8).

- Der Zapfen des Spannschiebers (4) sitzt in der Bohrung (7) der Führungsschiene (8).

Die Orientierung der Führungsschiene (8) spielt keine Rolle. Der Aufdruck auf der Führungsschiene (8) kann auch auf dem Kopf stehen.

▶ Kettenbremse lösen.

0000-GXX-2112-40

Spannschraube (3) so lange im Uhrzeigersinn drehen, bis die Sägekette an der Führungsschiene anliegt. Dabei die Treibglieder der Sägekette in die Nut der Führungsschiene führen.

Die Führungsschiene (8) und die Sägekette liegen an der Motorsäge an.

▶ Kettenraddeckel (2) so an die Motorsäge anlegen, dass er bündig mit der Motorsäge ist.

▶ Mutter (1) aufschrauben und anziehen.

6.1.2 Führungsschiene und Sägekette abbauen

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.

▶ Mutter abschrauben.

▶ Kettenraddeckel abnehmen.

▶ Spannschraube bis zum Anschlag gegen den Uhrzeigersinn drehen.

Die Sägekette ist entspannt.

▶ Führungsschiene und Sägekette abnehmen.

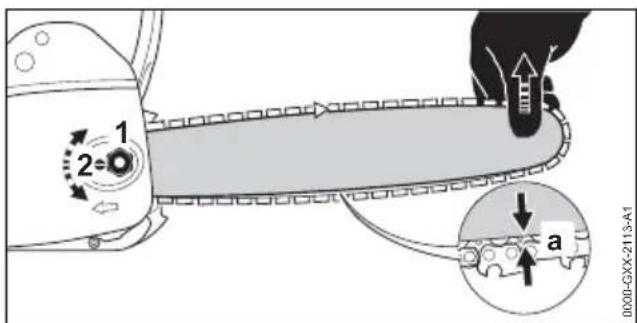

6.2 Sägekette spannen

Während der Arbeit dehnt sich die Sägekette aus oder zieht sich zusammen. Die Spannung der Sägekette ändert sich. Während der Arbeit muss die Spannung der Sägekette regelmäßig geprüft und nachgespannt werden.

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.

1 2 a 0000-GXX-2113-A1

▶ Mutter (1) lösen.

▶ Kettenbremse lösen.

7 Kettenbremse einlegen und lösen deutsch

▶ Führungsschiene an der Spitze anheben und Spannschraube (2) so lange im Uhrzeigersinn drehen, bis der Abstand a in der Mitte der Führungsschiene 1 mm bis 2 mm beträgt.
▶ Falls eine Carving-Führungsschiene verwendet wird: Spannschraube (2) so lange im Uhrzeigersinn drehen, bis die Treibglieder der Sägekette an der Unterseite der Führungsschiene noch zur Hälfte sichtbar sind.
- Handschutz in Richtung Griffrohr ziehen und halten.
▶ Die Sägekette mit zwei Fingern über die Führungsschiene ziehen.

▶ Falls sich die Sägekette nicht mit geringem Kraftaufwand über die Führungsschiene ziehen lässt: Sägekette erneut spannen.

▶ Führungsschiene an der Spitze anheben und Mutter (1) anziehen.
▶ Falls der Abstand a in der Mitte der Führungsschiene nicht 1 mm bis 2 mm beträgt: Sägekette erneut spannen.
▶ Falls bei Verwendung einer Carving-Führungsschiene die Treibglieder der Sägekette an der Unterseite der Führungsschiene weniger als zur Hälfte sichtbar sind: Sägekette erneut spannen.

6.3 Sägeketten-Haftöl einfüllen

Sägeketten-Haftöl schmiert und kühlt die umlaufende Sägekette.

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
▶ Motorsäge so auf eine ebene Fläche stellen, dass der Öltank-Verschluss nach oben zeigt.
- Bereich um den Öltank-Verschluss mit einem feuchten Tuch reinigen.

• Öltank-Verschluss mit einem geeigneten Werkzeug so lange gegen den Uhrzeigersinn drehen, bis der Öltank-Verschluss abgenommen werden kann.
• Öltank-Verschluss abnehmen.
• Sägeketten-Haftöl so einfüllen, dass kein Sägeketten-Haftöl verschüttet wird und der Öltank nicht bis zum Rand gefüllt wird.

6° 0000-GX-2131-A0

• Öltank-Verschluss auf den Öltank setzen.
• Öltank-Verschluss mit einem geeigneten Werkzeug im Uhrzeigersinn drehen und fest anziehen.
  Der Öltank ist verschlossen.

7 Kettenbremse einlegen und lösen

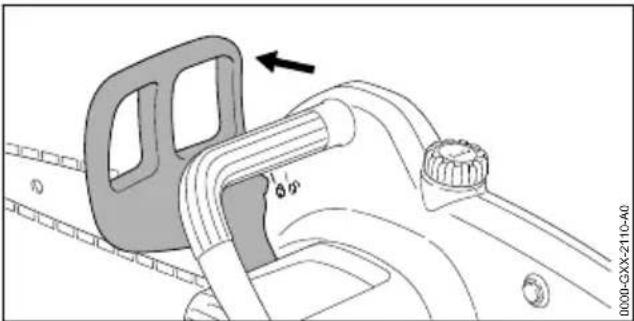

7.1 Kettenbremse einlegen

Die Motorsäge ist mit einer Kettenbremse ausgestattet.

Die Kettenbremse wird bei einem ausreichend starken Rückschlag durch die Massenträgheit des Handschutzes automatisch eingelegt oder kann vom Benutzer eingelegt werden.

• Handschutz mit der linken Hand weg vom Griffrohr drücken.
  Der Handschutz rastet hörbar ein. Der Handschutz zeigt auf das Symbol ⏻. Die Kettenbremse ist eingelegt.

7.2 Kettenbremse lösen

deutsch 8 Motorsäge einschalten und ausschalten

• Handschutz mit der linken Hand in Richtung Benutzer ziehen.
  Der Handschutz rastet hörbar ein. Der Handschutz zeigt auf das Symbol ☎. Die Kettenbremse ist gelöst.

8 Motorsäge einschalten und ausschalten

8.1 Motorsäge einschalten

▶ Motorsäge mit der rechten Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.
▶ Kettenbremse lösen.
- Motorsäge mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt.

1 2 0L min 0000-GXX-2121-A0

▶ Sperrknopf (1) mit dem Daumen drücken und gedrückt halten.
▶ Schalthebel (2) mit dem Zeigefinger drücken und gedrückt halten.
Die Motorsäge beschleunigt und die Säge-kette bewegt sich.

8.2 Motorsäge ausschalten

▶ Schalthebel und Sperrknopf loslassen. Die Sägekette läuft nicht mehr.
▶ Falls die Sägekette weiter läuft: Kettenbremse einlegen, Netzstecker der Verlängerungsleitung aus der Steckdose ziehen und einen STIHL Fachhändler aufsuchen.
Die Motorsäge ist defekt.

9 Motorsäge prüfen

9.1 Kettenrad prüfen

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
▶ Kettenbremse lösen.
▶ Kettenraddeckel abbauen.
▶ Führungsschiene und Sägekette abbauen.

• Einlaufspuren am Kettenrad mit einer STIHL Prüflehre prüfen.
  ▶ Falls die Einlaufspuren tiefer als a = 0,5 mm sind: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
  Das Kettenrad muss ersetzt werden.

9.2 Führungsschiene prüfen

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
▶ Sägekette und Führungsschiene abbauen.

STIHL® 0000-GXX-1217-A0

- Nuttiefe der Führungsschiene mit dem Messstab einer STIHL Feillehre messen.

▶ Führungsschiene ersetzen, falls eine der folgenden Bedingungen erfüllt ist:

– Die Führungsschiene ist beschädigt.
- Die gemessene Nuttiefe ist kleiner als die Mindestnuttiefe der Führungsschiene, 18.4.
– Die Nut der Führungsschiene ist verengt oder gespreizt.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

9.3 Sägekette prüfen

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.

1 2 0000-GXX-1218-A0

• Höhe der Tiefenbegrenzer (1) mit einer STIHL Feillehre (2) messen. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
  ▶ Falls ein Tiefenbegrenzer (1) über die Feillehre (2) hinaussteht: Tiefenbegrenzer (1) nachfeilen, 15.3.

1 2 3 STIHL 4 0000-GXX-1372-A0

• Prüfen ob die Verschleißmarkierungen (1 bis 4) an den Schneidezähnen sichtbar sind.
  ▶ Falls eine der Verschleißmarkierungen an einem Schneidezahn nicht sichtbar ist: Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.
  Mit einer STIHL Feillehre prüfen, ob der Schärfwinkel der Schneidezähne von 30° eingehalten ist. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
  ▶ Falls der Schärfwinkel von 30° nicht eingehalten ist: Sägekette schärfen.
  ▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

9.4 Kettenbremse prüfen

- Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.

WARNUNG

■ Die Schneidezähne der Sägekette sind scharf. Der Benutzer kann sich schneiden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
▶ Versuchen, die Sägekette von Hand über die Führungsschiene zu ziehen.

Falls die Sägekette von Hand nicht über die Führungsschiene gezogen werden kann, funktioniert die Kettenbremse.

▶ Falls die Sägekette von Hand über die Führungsschiene gezogen werden kann: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.

Die Kettenbremse ist defekt.

9.5 Bedienungselemente prüfen

Sperrknopf und Schalthebel

• Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
  ▶ Versuchen, den Schalthebel zu drücken, ohne den Sperrknopf zu drücken.
  ▶ Falls sich der Schalthebel drücken lässt: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Sperrknopf ist defekt.
  ▶ Sperrknopf drücken und gedrückt halten.
  ▶ Schalthebel drücken und wieder loslassen.
  ▶ Falls der Schalthebel schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schalthebel ist defekt.

Motorsäge einschalten

• Netzstecker der Verlängerungsleitung in eine Steckdose stecken.
  ▶ Kettenbremse lösen.
  ▶ Sperrknopf drücken und gedrückt halten.
  ▶ Schalthebel drücken und gedrückt halten. Die Sägekette läuft.
  ▶ Schalthebel loslassen. Die Sägekette läuft nicht mehr.
  ▶ Falls die Sägekette weiter läuft: Kettenbremse einlegen, Netzstecker der Verlängerungsleitung aus der Steckdose ziehen und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist defekt.

9.6 Kettenschmierung prüfen

1 0000-GXX-2116-A0

▶ Vorhandene Menge des Sägeketten-Haftöls über das Sichtfenster prüfen.

deutsch 10 Mit der Motorsäge arbeiten

▶ Falls die Menge unter der Markierung „OIL min“ (1) ist: Sägeketten-Haftöl einfüllen. Es ist zu wenig Sägeketten-Haftöl im Öltank.
- Netzstecker der Verlängerungsleitung in eine Steckdose stecken.
▶ Kettenbremse lösen.
▶ Führungsschiene auf eine helle Oberfläche richten.
▶ Motorsäge einschalten. Sägeketten-Haftöl wird abgeschleudert und ist auf der hellen Oberfläche erkennbar. Die Ket-tenschmierung funktioniert.
▶ Falls abgeschleudertes Sägeketten-Haftöl nicht erkennbar ist:

▶ Sägeketten-Haftöl einfüllen.
▶ Kettenschmierung erneut prüfen.
▶ Falls Sägeketten-Haftöl weiterhin nicht auf der hellen Oberfläche erkennbar ist: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Kettenschmierung ist defekt.

10 Mit der Motorsäge arbeiten

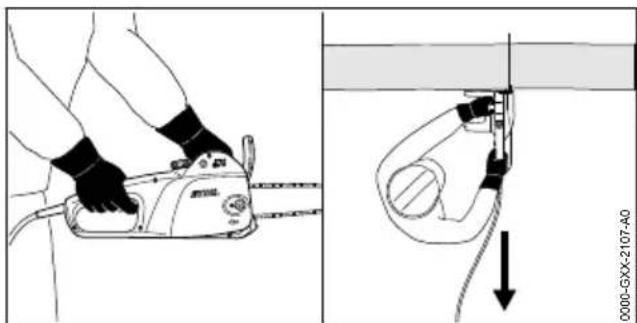

10.1 Motorsäge halten und führen

▶ Motorsäge mit der linken Hand am Griffrohr und der rechten Hand am Bedienungsgriff so festhalten und führen, dass der Daumen der linken Hand das Griffrohr umschließt und der Daumen der rechten Hand den Bedienungsgriff umschließt.

10.2 Sägen

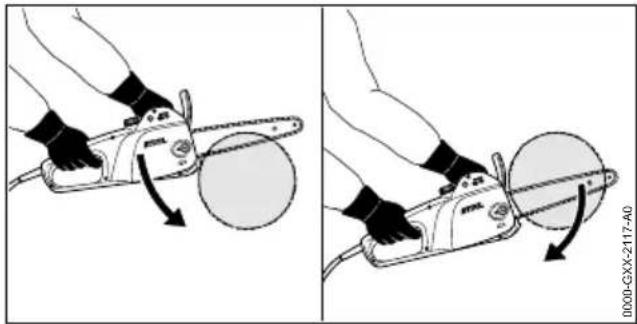

WARNUNG

■ Falls Rückschlag entsteht, kann die Motorsäge in Richtung Benutzer hochgeschleudert werden. Der Benutzer kann schwer verletzt oder getötet werden.

▶ Mit Vollgas sägen.
- Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene sägen.

▶ Führungsschiene mit Vollgas so in den Schnitt führen, dass die Führungsschiene nicht verkantet.

• Krallenanschlag ansetzen und als Drehpunkt verwenden.
  ▶ Führungsschiene vollständig so durch das Holz führen, dass der Krallenanschlag immer wieder neu angesetzt wird.
• Am Ende des Schnitts das Gewicht der Motorsäge auffangen.

10.3 Entasten

▶ Motorsäge auf dem Stamm abstützen.
▶ Führungsschiene mit Vollgas mit einer Hebelbewegung gegen den Ast drücken.
- Ast mit der Oberseite der Führungsschiene durchsägen.

1 2 2 1 0000-GXX-1245-A0

▶ Falls der Ast unter Spannung steht: Entlastungsschnitt (1) in die Druckseite sägen und danach von der Zugseite mit einem Trennschnitt (2) durchsägen.

10.4 Fällen

10.4.1 Fällrichtung und Rückweiche festlegen
▶ Fällrichtung so festlegen, dass der Bereich, in den der Baum fällt, frei ist.

A B 45° 45° B 0000-GXX-1266-A0

▶ Rückweiche (B) so festlegen, dass folgende Bedingungen erfüllt sind:
– Die Rückweiche (B) ist in einem Winkel von 45° zur Fällrichtung (A).
- Auf der Rückweiche (B) sind keine Hindernisse.
– Die Baumkrone kann beobachtet werden.
- Falls die Rückweiche (B) an einem Hang ist, muss die Rückweiche (B) parallel zum Hang sein.

10.4.2 Arbeitsbereich am Stamm vorbereiten

• Hindernisse im Arbeitsbereich am Stamm entfernen.
  ▶ Bewuchs am Stamm entfernen.

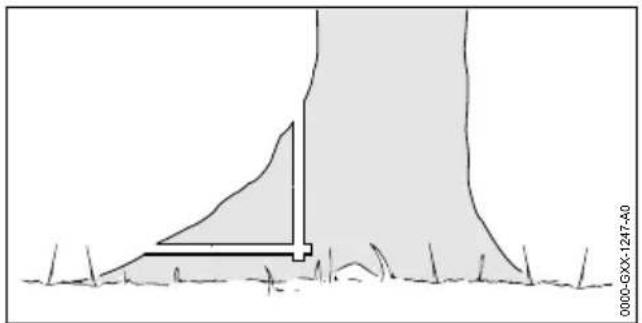

▶ Falls der Stamm große, gesunde Wurzelanläufe hat: Wurzelanläufe zuerst senkrecht und dann waagrecht einsägen und dann entfernen.

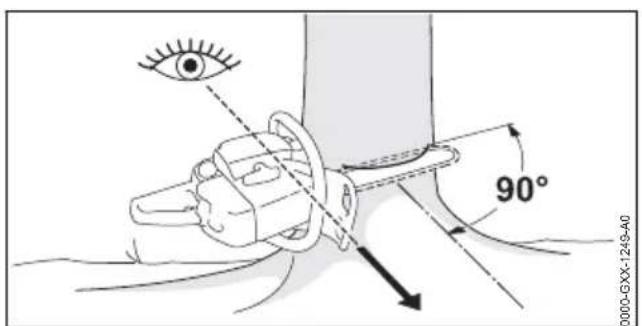

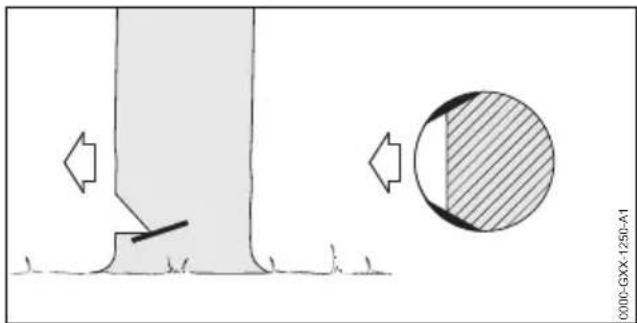

10.4.3 Fallkerb einsägen

Der Fallkerb bestimmt die Richtung, in die der Baum fällt. Länderspezifische Vorgaben zur Anlage des Fallkerbs müssen eingehalten werden.

90° 0000-GXX-1249-40

▶ Motorsäge so ausrichten, dass der Fallkerb im rechten Winkel zur Fällrichtung ist und die Motorsäge bodennah ist.

▶ Waagrechten Sohlenschnitt einsägen.
▶ Dachschnitt im Winkel von 45° zum waagrechten Sohlenschnitt einsägen.

▶ Falls das Holz gesund und langfasrig ist: Splintschnitte so einsägen, dass folgende Bedingungen erfüllt sind:

– Die Splintschnitte sind auf beiden Seiten gleich.
– Die Splintschnitte sind auf Höhe der Fallkerbsohle.
– Die Splintschnitte sind 1/10 des Stamm-durchmessers breit.

Der Stamm reißt nicht auf, wenn der Baum fällt.

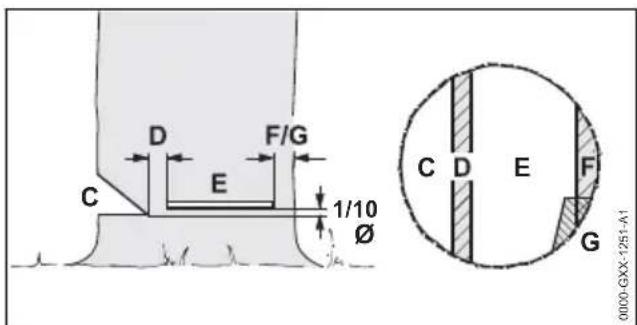

10.4.4 Grundlagen zum Fällschnitt

D F/G C E 1/10 Ø C D E F G 0000-GXX-1251-A1

C Fallkerb Der Fallkerb bestimmt die Fällrichtung.

D Bruchleiste Die Bruchleiste führt den Baum wie ein Scharnier zu Boden. Die Bruchleiste ist 1/10 des Stammdurchmessers breit.

E Fällschnitt Mit dem Fällschnitt wird der Stamm durchgesägt. Der Fällschnitt liegt 1/10 des Stamm-durchmessers (mindestens 3 cm) oberhalb der Sohle des Fallkerbs.

F Sicherheitsband Das Sicherheitsband stützt den Baum und sichert ihn gegen vorzeitiges Umfallen. Das Sicherheitsband ist 1/10 bis 1/5 des Stamm-durchmessers breit.

deutsch 10 Mit der Motorsäge arbeiten

G Halteband

Das Halteband stützt den Baum und sichert ihn gegen vorzeitiges Umfallen. Das Halteband ist 1/10 bis 1/5 des Stammdurchmessers breit.

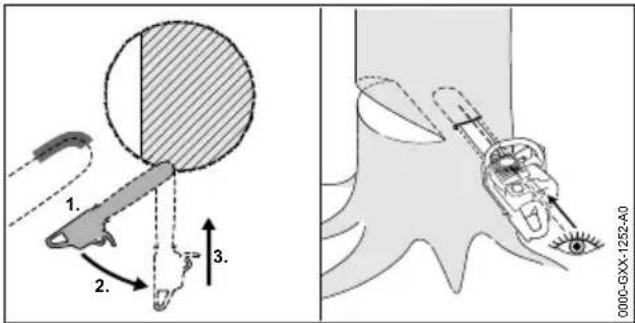

10.4.5 Einstechen

Das Einstechen ist eine Arbeitstechnik, die zum Fällen notwendig ist.

▶ Führungsschiene mit der Unterseite der Spitze und mit Vollgas ansetzen.
▶ Einsägen, bis die Führungsschiene in doppelter Breite im Stamm ist.
▶ In die Einstichposition schwenken.
▶ Führungsschiene einstechen.

10.4.6 Geeigneten Fällschnitt wählen

Die Auswahl des geeigneten Fällschnitts hängt von folgenden Bedingungen ab:

– die natürlichen Neigung des Baums
– die Astbildung des Baums
– Schäden am Baum
- der Gesundheitszustand des Baums
- falls Schnee auf dem Baum liegt: der Schneelast
- die Hangrichtung
- die Windrichtung und der Windgeschwindigkeit
– vorhandenen Nachbarbäumen

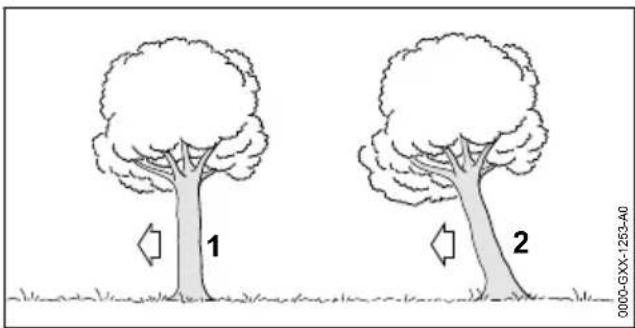

Es werden verschiedene Ausprägungen dieser Bedingungen unterschieden. In dieser Gebrauchsanleitung werden nur 2 Ausprägungen beschrieben.

Ein Normalbaum steht senkrecht und hat eine gleichmäßige Baumkrone.

2 Vorhänger

Ein Vorhänger steht schräg und hat eine Baumkrone, die in Fällrichtung zeigt.

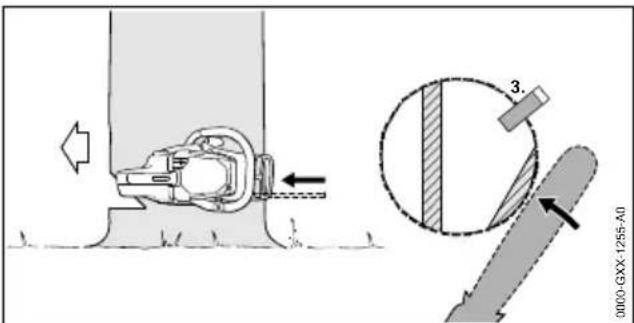

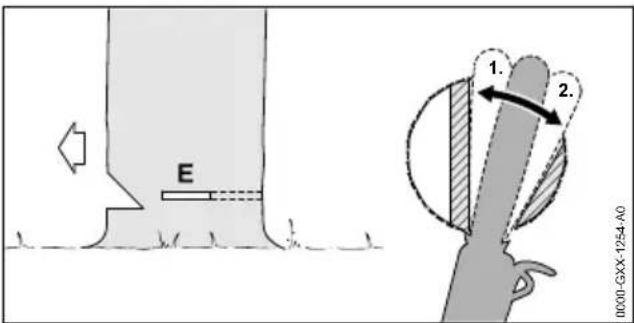

10.4.7 Normalbaum mit kleinem Stamm-durchmesser fällen

Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist.

▶ Warnruf abgeben.

E 1. 2. 0000-GXX-1254-A0

▶ Führungsschiene in den Fällschnitt einstechen bis sie auf der anderen Seite des Stammes wieder sichtbar ist, 10.4.5.
- Krallenanschlag hinter der Bruchleiste ansetzen und als Drehpunkt benutzen.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Sicherheitsband ausformen.

▶ Fällkeil setzen. Der Fällkeil muss zum Stamm-durchmesser und der Breite des Fällschnitts passen.
▶ Warnruf abgeben.
- Sicherheitsband mit gestreckten Armen von außen und horizontal in der Ebene des Fällschnitt durchtrennen.
Der Baum fällt.

10 Mit der Motorsäge arbeiten deutsch

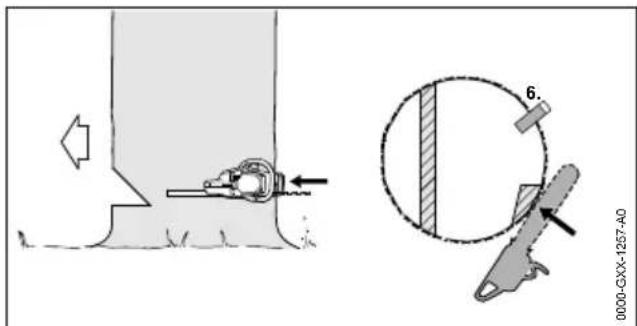

10.4.8 Normalbaum mit großem Stamm-durchmesser fällen

Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser größer als die tatsächliche Schnittlänge der Motorsäge ist.

▶ Warnruf abgeben.

1. 2. 3. 4. 5. 0000-GXX-1256-A0

• Krallenanschlag auf Höhe des Fällschnitts ansetzen und als Drehpunkt verwenden.
  ▶ Motorsäge waagerecht in den Fällschnitt führen und so weit wie möglich schwenken.
  ▶ Fällschnitt in Richtung Bruchleiste ausformen.
• Fällschnitt in Richtung Sicherheitsband ausformen.
  ▶ Auf die gegenüberliegende Seite des Stamms wechseln.
  ▶ Führungsschiene in der gleichen Ebene in den Fällschnitt einstechen.
  ▶ Fällschnitt in Richtung Bruchleiste ausformen.
• Fällschnitt in Richtung Sicherheitsband ausformen.

▶ Fällkeil setzen. Der Fällkeil muss zum Stamm-durchmesser und der Breite des Fällschnitts passen.
▶ Warnruf abgeben.
- Sicherheitsband mit gestreckten Armen von außen und horizontal in der Ebene des Fällschnitt durchtrennen. Der Baum fällt.

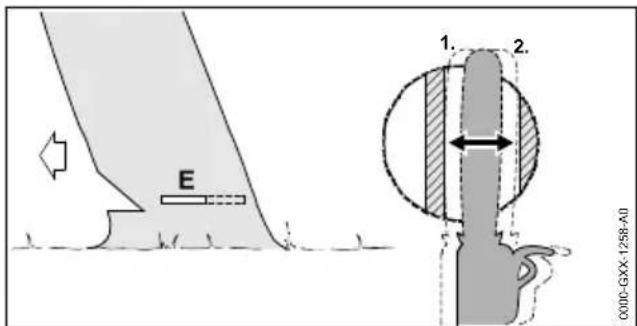

10.4.9 Vorhänger mit kleinem Stammdurchmesser fällen

Ein Vorhänger wird mit einem Fällschnitt mit Halteband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist.

▶ Warnruf abgeben.

E 1. 2. 0000-GXX-1258-A0

▶ Führungsschiene in den Fällschnitt einstechen bis sie auf der anderen Seite des Stammes wieder sichtbar ist, 10.4.5.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Halteband ausformen.

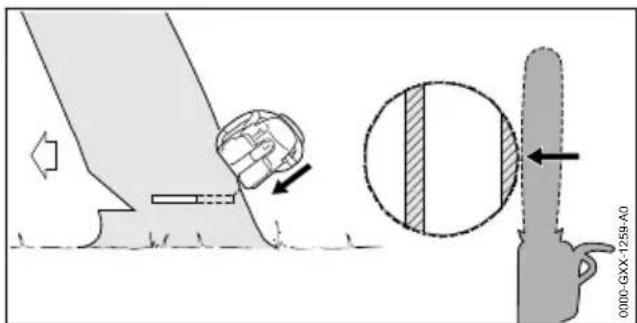

- Halteband mit gestreckten Armen von außen und schräg oben durchtrennen. Der Baum fällt.

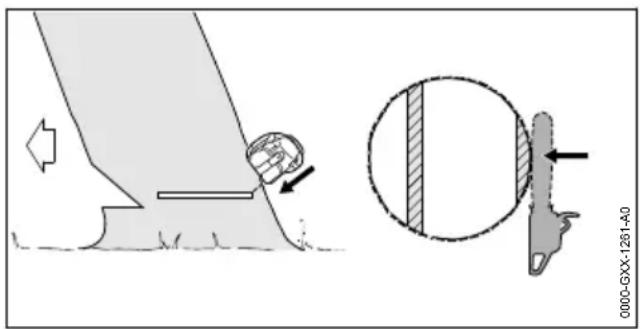

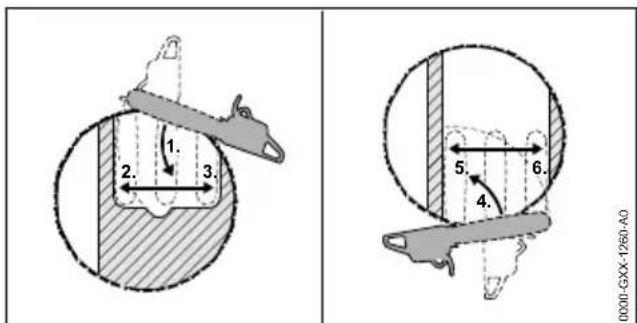

10.4.10 Vorhänger mit großem Stammdurchmesser fällen

Ein Vorhänger wird mit einem Fällschnitt mit Halteband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser größer als die tatsächliche Schnittlänge der Motorsäge ist.

▶ Warnruf abgeben.

1. 2. 3. 5. 6. 4. 0000-GXX-1260-A0

• Krallenanschlag auf Höhe des Fällschnitts hinter dem Halteband ansetzen und als Drehpunkt benutzen.
  ▶ Motorsäge waagerecht in den Fällschnitt führen und so weit wie möglich schwenken.

▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Halteband ausformen.
▶ Auf die gegenüberliegende Seite des Stamms wechseln.
- Krallenanschlag auf Höhe des Fällschnitts hinter der Bruchleiste ansetzen und als Drehpunkt benutzen.
▶ Motorsäge waagerecht in den Fällschnitt führen und so weit wie möglich schwenken.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Halteband ausformen.

C000-GXX-1261-A0

▶ Warnruf abgeben.
▶ Halteband mit gestreckten Armen von außen und schräg oben durchtrennen.
Der Baum fällt.

10.5 Überlastschutz zurücksetzen

Die Motorsäge hat einen Überlastschutz. Wenn die Motorsäge zu hoher mechanischer Belastung ausgesetzt ist, unterbricht der Überlastschutz den Stromkreis. Der Überlastschutz vermeidet dadurch Schäden an der Motorsäge.

▶ Führungsschiene aus dem Schnitt ziehen.

▶ Einige Minuten warten.

Die Motorsäge muss abkühlen.

1 0000-GXX-1899-40

▶ Rücksetz-Knopf (1) drücken. Der Rücksetz-Knopf (1) rastet ein. Der Stromkreis ist nicht mehr unterbrochen.
▶ Falls der Rücksetz-Knopf (1) nicht einrastet: Einige Minuten warten und dann den Rücksetz-Knopf (1) erneut drücken. Die Motorsäge ist noch nicht ausreichend abgekühlt.
▶ Motorsäge einschalten und ca. 15 Sekunden lang Vollgas geben.

Der Motor wird gekühlt und ein erneutes Auslösen des Überlastschutzes wird deutlich verzögert.

11 Nach dem Arbeiten

11.1 Nach dem Arbeiten

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
- Netzstecker der Motorsäge aus der Verlängerungsleitung ziehen.
▶ Motorsäge reinigen.
▶ Führungsschiene und Sägekette reinigen.
▶ Mutter am Kettenraddeckel lösen.
▶ Spannschraube 2 Umdrehungen gegen den Uhrzeigersinn drehen.
Die Sägekette ist entspannt.

▶ Mutter anziehen.

Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.

12 Transportieren

12.1 Motorsäge transportieren

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
- Netzstecker der Motorsäge aus der Verlängerungsleitung ziehen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.

Motorsäge tragen

▶ Motorsäge mit der rechten Hand so am Griffrohr tragen, dass die Führungsschiene nach hinten zeigt.

Motorsäge in einem Fahrzeug transportieren

▶ Motorsäge so sichern, dass die Motorsäge nicht umkippen und sich nicht bewegen kann.

13 Aufbewahren

13.1 Motorsäge aufbewahren

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
- Netzstecker der Motorsäge aus der Verlängerungsleitung ziehen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.

14 Reinigen deutsch

▶ Motorsäge so aufbewahren, dass folgende Bedingungen erfüllt sind:
– Die Motorsäge ist außerhalb der Reichweite von Kindern.
– Die Motorsäge ist sauber und trocken.
▶ Falls die Motorsäge länger als 30 Tage aufbewahrt wird: Führungsschiene und Sägekette abbauen.

14 Reinigen

14.1 Motorsäge reinigen

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
▶ Motorsäge mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
- Lüftungsschlitze mit einem Pinsel reinigen.
▶ Kettenraddeckel abbauen.
▶ Bereich um das Kettenrad mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Kettenraddeckel anbauen.

14.2 Führungsschiene und Säge- kette reinigen

▶ Motorsäge ausschalten, Kettenbremse einlegen und Netzstecker der Verlängerungsleitung aus der Steckdose ziehen.
▶ Führungsschiene und Sägekette abbauen.

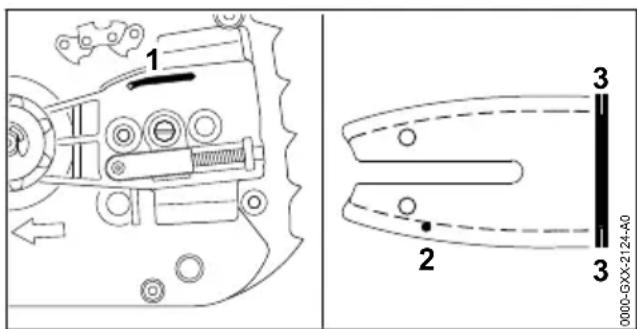

1 2 3 3 0000-GXX-2124-A0

• Ölaustrittskanal (1), Öleintrittsbohrung (2) und Nut (3) mit einem Pinsel, einer weichen Bürste oder STIHL Harzlöser reinigen.
  ▶ Sägekette mit einem Pinsel, einer weichen Bürste oder STIHL Harzlöser reinigen.
  ▶ Führungsschiene und Sägekette anbauen.

15 Warten

15.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle:

Kettenbremse

• Kettenbremse in folgenden zeitlichen Abständen von einem STIHL Fachhändler warten lassen:
  – Vollzeit-Einsatz: vierteljährlich
  – Teilzeit-Einsatz: halbjährlich
  – gelegentlicher Einsatz: jährlich

Wöchentlich

▶ Kettenrad prüfen.
▶ Führungsschiene prüfen und entgraten.
▶ Sägekette prüfen und schärfen.

Monatlich

- Öltank von einem STIHL Fachhändler reinigen lassen.

15.2 Führungsschiene entgraten

An der Außenkante der Führungsschiene kann sich ein Grat bilden.

▶ Grat mit einer Flachfeile oder einem STIHL Führungsschienenrichter entfernen.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

15.3 Sägekette schärfen

Es erfordert viel Übung, Sägeketten richtig zu schärfen.

STIHL Feilen, STIHL Feilhilfen, STIHL Schärfgeräte und die Broschüre „STIHL Sägeketten schärfen“ helfen, die Sägekette richtig zu schärfen. Die Broschüre ist unter www.stihl.com/sharpening-brochure verfügbar.

STIHL empfiehlt, Sägeketten von einem STIHL Fachhändler schärfen zu lassen.

WARNUNG

■ Die Schneidezähne der Sägekette sind scharf. Der Benutzer kann sich schneiden.

▶ Arbeitshandschuhe aus widerstandsfähigem Material tragen.

90° 0000-GXX-1219-A0

▶ Jeden Schneidezahn mit einer Rundfeile so feilen, dass folgende Bedingungen erfüllt sind:

– Die Rundfeile passt zur Teilung der Sägekette.
– Die Rundfeile wird von innen nach außen geführt.
– Die Rundfeile wird im rechten Winkel zur Führungsschiene geführt.
- Der Schärfwinkel von 30^ wird eingehalten.

▶ Tiefenbegrenzer mit einer Flachfeile so feilen, dass sie bündig mit der STIHL Feillehre und parallel zur Verschleißmarkierung sind. Die STIHL Feillehre muss zur Teilung der Säge-kette passen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

16 Reparieren

16.1 Motorsäge, Führungsschiene und Sägekette reparieren

Der Benutzer kann die Motorsäge, Führungsschiene und Sägekette nicht selbst reparieren.

▶ Falls die Motorsäge, Führungsschiene oder Sägekette beschädigt sind: Motorsäge, Führungsschiene oder Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.

17 Störungen beheben

17.1 Störungen der Motorsäge beheben

Störung Ursache Abhilfe
Die Motorsäge läuft beim Einschalten nicht an.	Der Stecker der Anschlussleitung oder der Verlängerungsleitung ist nicht eingesteckt.	► Stecker der Anschlussleitung oder der Verlängerungsleitung einstecken.
	Der Leitungsschutzschalter (Sicherung) oder der FI-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.	► Ursache für das Auslösen suchen und beheben. Leitungsschutzschalter (Sicherung) oder FI-Schutzschalter einlegen.► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten.
	Die Steckdose ist zu gering abgesichert.	► Stecker der Anschlussleitung in eine richtig abgesicherte Steckdose stecken, 8.1.
	Die Verlängerungsleitung hat einen falschen Querschnitt.	► Eine Verlängerungsleitung mit einem ausreichenden Querschnitt verwenden, 8.2
	Die Verlängerungsleitung ist zu lang. ►	Eine Verlängerungsleitung mit der richtigen Länge verwenden, 8.2
	Die Kettenbremse ist eingelegt. ► Kettenbremse lösen.
	Die Sägekette ist zu stark gespannt. ► Sägekette richtig spannen.
	Der Umlenkstern der Führungsschiene ist blockiert.	► Umlenkstern der Führungsschiene mit STIHL Harzlöser reinigen.
Die Motorsäge schaltet im Betrieb ab.	Der Stecker der Anschlussleitung oder der Verlängerungsleitung wurde aus der Steckdose gezogen.	► Stecker der Anschlussleitung oder der Verlängerungsleitung einstecken.
	Der Leitungsschutzschalter (Sicherung) oder der FI-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.	► Ursache für das Auslösen suchen und beheben. Leitungsschutzschalter (Sicherung) oder FI-Schutzshalter einlegen.► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten.
Störung Ursache Abhilfe
Die Steckdose ist zu	gering abgesichert.	► Stecker der Anschlussleitung in eine richtig abgesicherte Steckdose stecken, 18.1.
	Der Überlastschutz hat ausgelöst. ► Motorsäge reinigen. ► Sägekette richtig spannen. ► Überlastschutz zurücksetzen.
Während der Arbeit raucht es oder es riecht verbrannt.	Die Sägekette ist nicht richtig geschärft.	► Sägekette richtig schärfen.
	Die Kettenschmierung fördert zu wenig Sägeketten-Haftöl.	► Motorsäge nicht verwenden und Kettenschmierung von einem STIHL Fachhändler prüfen lassen.
	Die Motorsäge wird nicht richtig angewendet.	► Anwendung erklären lassen und üben.

18 Technische Daten

18.1 Motorsäge STIHL MSE 141 C

• Netzspannung: siehe Leistungsschild
  – Frequenz: siehe Leistungsschild
  – Absicherung: 16 A
  – Leistungsaufnahme: 1400 W
• Gewicht ohne Führungsschiene und Sägekette: 4,1 kg
  – Maximaler Inhalt des Öltanks: 215 cm ^3 (0,215 l)
  – elektrische Schutzklasse: II
  – elektrische Schutzart: IP20 (Schutz gegen Berührung mit den Fingern; Schutz gegen Fremdkörper mit einem Durchmesser > 12 mm)

18.2 Verlängerungsleitungen

Wenn eine Verlängerungsleitung verwendet wird, muss sie einen Schutzleiter haben und deren Adern müssen abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben:

Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:

– Leitungslänge bis 20 m: AWG 15 / 1,5 mm ^4

– Leitungslänge 20 m bis 50 m: AWG 13 / 2,5 mm ^4

Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:

– Leitungslänge bis 10 m: AWG 14 / 2,0 mm ^2

– Leitungslänge 10 m bis 30 m: AWG 12 / 3,5 mm ^4

18.3 Kettenräder und Kettengeschwindigkeiten

Folgende Kettenräder können verwendet werden:

7-zähnig für 3/8" P

– Maximale Kettengeschwindigkeit: 14,6 m/s 8-zähnig für 1/4" P

– Maximale Kettengeschwindigkeit: 11,1 m/s

18.4 Mindestnuttiefe der Führungsschienen

Die Mindestnuttiefe hängt von der Teilung der Führungsschiene ab.

- 3/8" P: 5 mm

- 1/4" P: 4 mm

18.5 Schallwerte und Vibrations- werte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrationswerte beträgt 2 m/s².

STIHL empfiehlt, einen Gehörschutz zu tragen.

• Schalldruckpegel L_pA gemessen nach EN 60745-2-13: 90 dB(A).
• Schallleistungspegel L_wA gemessen nach EN 60745-2-13: 101 dB(A).

- Vibrationswert a_hv gemessen nach EN 60745-2-13:

• Bedienungsgriff: 4,2 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
  – Griffrohr: 3,3 m/s ^4 .

Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten herangezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen

Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. Die tatsächliche Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft.

Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter

www.stihl.com/vib angegeben.

18.6 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.

19 Kombinationen der Führungsschienen und Sägeketten

19.1 Motorsäge STIHL MSE 141 C

Teilung Treibglieddicke/Nutweite		Länge Führungsschiene Zähnezahl Umlenkstern			Anzahl Treibglieder	Sägekette
1/4“ P 1,1 mm		25 cm	Rollomatic E Mini	8	56	71 PM3 (Typ 3670)
		30 cm 6
		35 cm 7
3/8“ P 1,1 mm		30 cm	Rollomatic E Mini	7	44	61 PMM3 (Typ 3610)
		35 cm 5
		40 cm 5
Die Schnittlänge einer Führungsschiene hängt von der verwendeten Motorsäge und Sägekette ab. Die tatsächliche Schnittlänge einer Führungsschiene kann geringer als die angegebene Länge sein.

20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

21 Entsorgen

21.1 Motorsäge entsorgen

Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.

▶ STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.
- Nicht mit dem Hausmüll entsorgen.

22 EU-Konformitätserklärung

22.1 Motorsäge STIHL MSE 141 C

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

– Bauart: Elektro-Motorsäge
– Fabrikmarke: STIHL
– Typ: MSE 141 C
– Serienidentifizierung: 1208

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 60745-1 und EN 60745-2-13.

Die EG-Baumusterprüfung nach Richtlinie 2006/42/EG, Art. 12.3(b) wurde durchgeführt bei: VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Deutschland – Zertifizierungsnummer: 40044665

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V verfahren.

- Gemessener Schallleistungspegel: 103 dB(A)

– Garantierter Schallleistungspegel: 105 dB(A)

Die Technischen Unterlagen sind bei der Produktzulassung der AND-REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Motorsäge angegeben.

Waiblingen, 15.08.2021

ANDREAS STIHL AG & Co. KG

j. V. J. Hoffmann

Dr. Jürgen Hoffmann, Abteilungsleiter Produktzulassung, -regulierung

23 Anschriften

23.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waiblingen

23.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

24 Allgemeine Sicherheitshin- weise für Elektrowerk- zeuge

24.1 Einleitung

Dieses Kapitel gibt die in der Norm EN/

IEC 60745 (nur für China: GB 3883.1) für handgeführte motorbetriebene Elektrowerkzeuge vorformulierten, allgemeinen Sicherheitshinweise wieder.

STIHL muss diese Texte abdrucken.

WARNUNG

■ Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

24.2 Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

24.3 Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht. Verwenden Sie die Anschlussleitung niemals zum Tragen, Ziehen oder um den Stecker des Elektrowerkzeugs herauszuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

24.4 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil

24 Allgemeine Sicherheitshinweise für Elektrowerkzeuge deutsch

des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

24.5 Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

24.6 Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

24.7 Sicherheitshinweise für Ketten- sägen

Allgemeine Sicherheitshinweise für Kettensägen

a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

b) Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten

der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

c) Halten Sie die Kettensäge an den isolierten Griffflächen, da die Sägekette in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
d) Tragen Sie Augenschutz. Weitere Schutz-ausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutz-kleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.
e) Arbeiten Sie mit der Kettensäge nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb in einer solchen Weise besteht Verletzungsgefahr.
f) Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen können zum Verlust der Kontrolle über die Kettensäge führen.
g) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
h) Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
i) Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
j) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Führungsschiene und Sägekette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.

k) Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.
I) Versuchen Sie nicht einen Baum zu fällen, bevor Sie nicht ein Verständnis der Risiken und deren Vermeidung haben. Beim Fällen des Baumes können schwere Verletzungen für den Bediener oder umstehende Personen auftreten.

24.8 Ursachen und Vermeidung eines Rückschlags

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Bedieners geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe.

Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.

• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

Table des matières

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waiblingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG

J. Hoffmann p.p.

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG

J. Hoffmann p.p.
