BEDIENUNGSANLEITUNG EC 82 MD AKG

3 BEDIENUNGSPANLEITUNG

Vor Inbetriebnahme des Gerätes lesen!

53 USER INSTRUCTIONS

1.1 Zweck der Bedienungsanleitung 6
1.2 Aufbewährung der Bedienungsanleitung 6
1.3 Erklärung der verwendeten Symbole 6
1.4 Bestimmungsgemäß Verwendung 7
1.5 Haftung und Gewährleistung 7
1.6 Beschädigungsgefahr 7
1.7 Sicherheit und Umwelt 8
1.7.1 8
1.8 Umwelt 9

2 KONFORMITÄTSERKLÄRUNG 9

3 MICROLITE: BESCHREIBUNG ALLGEMEIN 10

3.1 Einleitung 10
3.2 Kurzbeschreibung 10
3.3 Varianten der MicroLite Serie 10

4 LALVALIERMIKROFONE 11

4.1 Lieferumfang 12
4.2 Zubehor 12
4.2.1 Gitterkappe 13
4.2.2 Lavalierclips 13
4.2.3 Windschutz 14
4.2.4 Make-Up Schutz 14
4.2.5 AKG Adapter-Stecker 15
4.2.6 Etui mit Sichtfenster 15
4.3 Lavaliermikrofon anbringen 16
4.3.1 Make-Up Schutz anbringen 17
4.4 Anwendung des Mikrofons 17
4.5 Reinigung des Mikrofons 17

5 OHRBÜGELMIKROFONE 18

5.1 Lieferumfang 19
5.2 Zubehor 19
5.2.1 Gitterkappe 20
5.2.2 Kabelclip 20
5.2.3 Windschutz 21
5.2.4 Make-Up Schutz 21
5.2.5 Schweibschutz 22

5.2.6 AKG Adapter-Stecker 22
5.2.7 Etui mit Sichtfenster 23

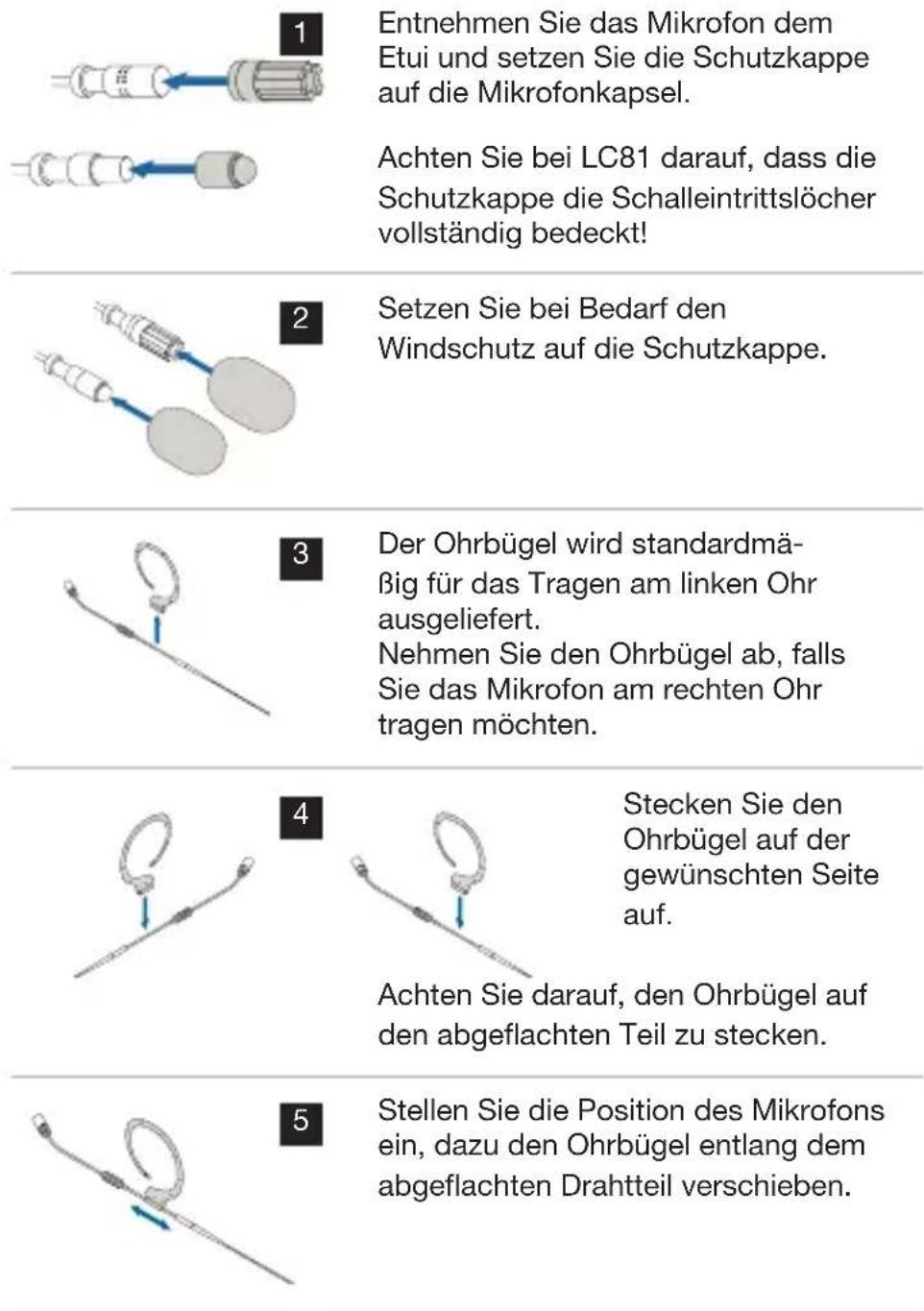

5.3 Ohrbugelmikrofon anbringen 24
5.3.1 Make-Up Schutz anbringen 26
5.4 Anwendung des Mikrofons 26
5.5 Reinigung des Mikrofons 26

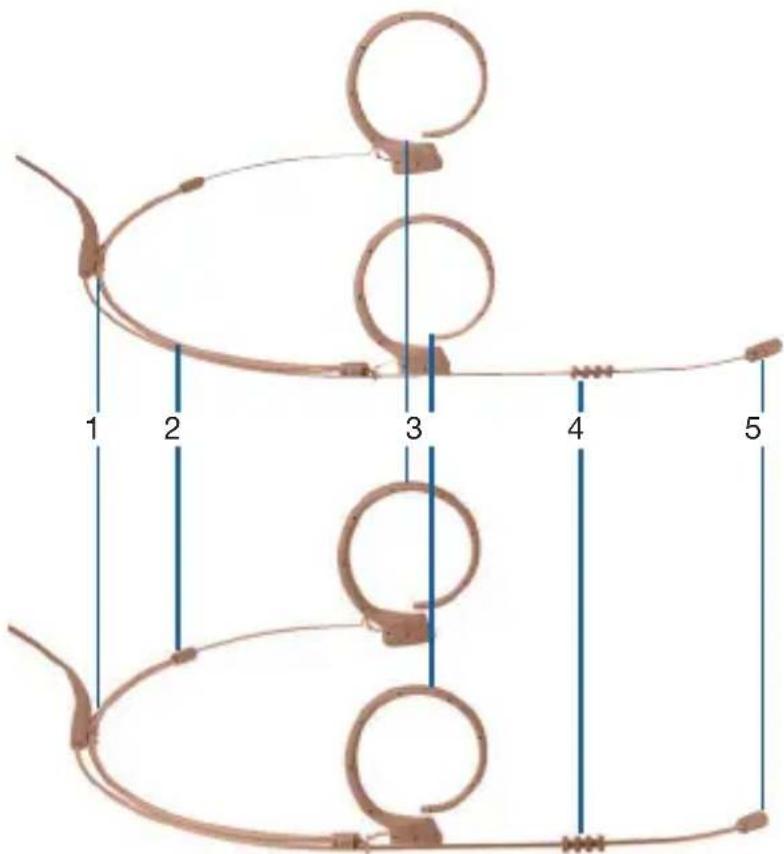

6 KOPFBÜGELMIKROFONE 27

6.1 Lieferumfang 28
6.2 Zubehor 28
6.2.1 Gitterkappe 29
6.2.2 Kabelclip 29
6.2.3 Windschutz 29
6.2.4Make-Up Schutz 30
6.2.5 Schweibschutz 30
6.2.6 AKG Adapter-Stecker 31
6.2.7 Etui mit Sichtfenster 31

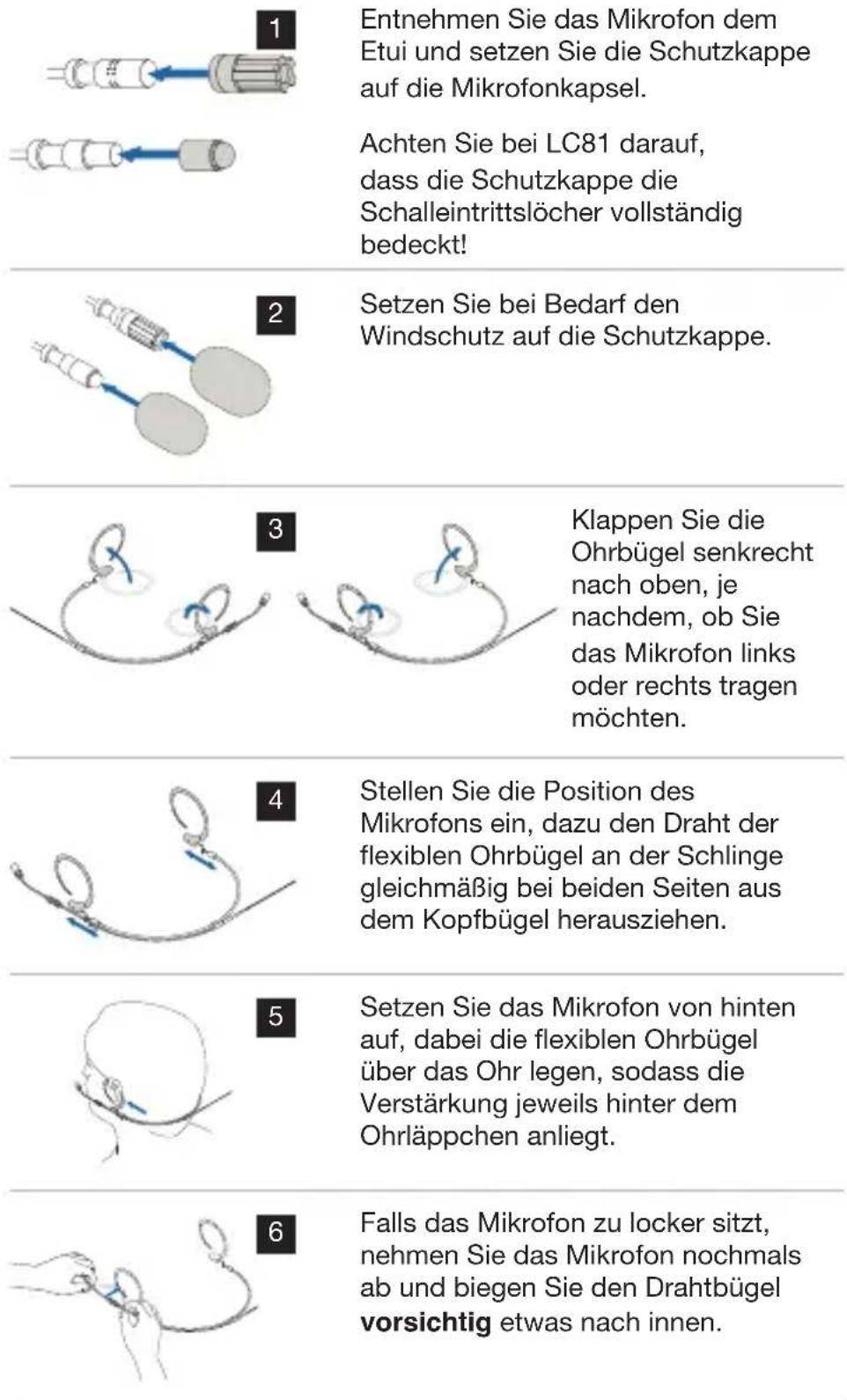

6.3 Kopfbugelmikrofon anbringen 32
6.4 Anwendung des Mikrofons 34
6.5 Reinigung des Mikrofons 34

7 MIKROFON ANSCHLIESSEN 35

7.1 Anschluss an AKG Funksysteme 35
7.2 Anschluss an alternative Funksysteme 35
7.3 Anschluss an herkömmliche Mischpulte via Kabel 36
7.4 Optionales Zubehör 36
7.4.1 Adapter-Stecker fur alternative Systeme 36
7.4.2 Phantomspeiseadapter 37

8 ANWENDUNG 38

8.1 Allgemeines 38
8.2 Anwendungstipps 38
8.2.1 Positionierung des Mikrofons 38
8.2.2 Störungen durch Einstreuungen vermeiden 38

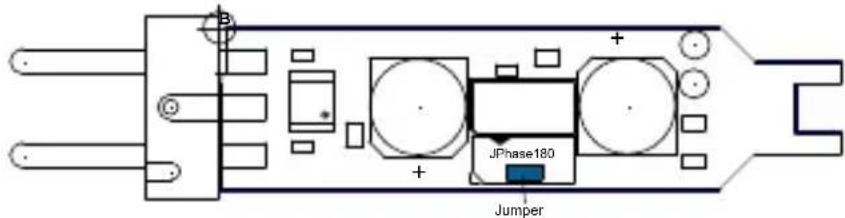

8.2.3 Phase drehen 39
8.3 Lavaliermikrofon anwenden 40
8.3.1 Sprachübertragung 40

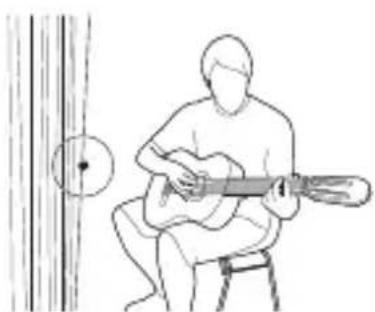

8.3.2 Aufnahme- oder Stützmikrofon 40
8.3.3 Theater, Musical, Oper 41
8.3.4 Abnahme von Musikinstrumenten 41

8.4 Ohrbugelmikrofon und Kopfbugelmikrofon 42

8.4.1 Sprach- und Gesangsübertragung 42
8.4.2 Abnahme von Musikinstrumenten 43

9 REINIGUNG 43

9.1 Mikrofon 43

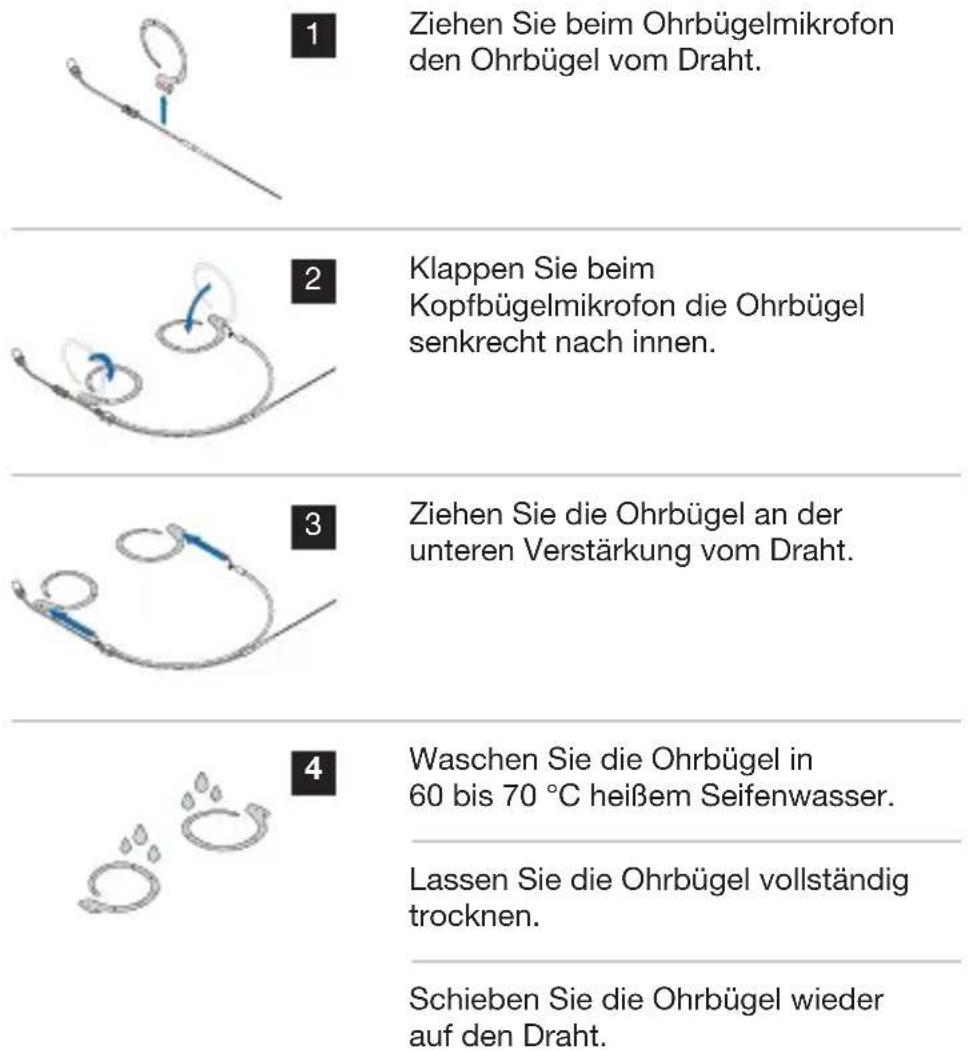

9.2 Ohrbügel 44
9.3 Schutzkappe 44
9.4 Windschutz 45
9.5 Make-Up Schutz 45

10 TECHNISCHE DATEN

10.1 XX81 MD 46
10.1.1 Frequenzgang 46
10.1.2 Polardiagramm 46
10.1.3 Spezifikationen 47
10.2 XX82 MD 48
10.2.1 Frequenzgang 48
10.2.2 Polardiagramm 48
10.2.3 Spezifikationen 49

11FEHLERBEHEBUNG50

1 Allgemeines

Zweck der Bedienungsanleitung

1.1 Zweck der Bedienungsanleitung

Die vorliegende Bedienungsanleitung soll Sie befähigen, das Gerät:

-性和zubedienen
- laut bestimmungsgemäßer Verwendung nutzen zu können.

Aufbewährung der Bedienungs-anleitung

1.2 Aufbewährung der Bedienungsanleitung

Bewahren Sie die Bedienungsanleitung sorgfältig auf oder hinterlegen Sie sie elektronisch an einem leicht zugänglichen Ort.

Geben Sie diese Bedienungsanleitung an nachfolgende Besitzer weiter.

Die vorliegende Bedienungsanleitung ist ein wesentlicher Bestandteil des Gerätes.

Verwendete Symbole

1.3 Erklärung der verwendeten Symbole

Beschreiben nutzliche Informationen und Anwendungshinweise für einen effizienten Betrieb des Gerätes

Gibt Hinweis auf weiterführende Informationen und Downloads im Internet.

Beschreiben Informationen zur fachgerechten Entsorgung der geschriebenen Komponenten.

Beschreiben Hinweise zur fachgerechten Entsorgung der Verpackung.

1.4 Bestimmungsgemäß Verwendung

Die Mikrofone der Serie MicroLite sind ausschließlich zur Übertragung von Schall und Sprache konzipiert.

Bestimmungsgemäß Verwendung

1.5 Haftung und Gewährleistung

AKG Acoustics GmbH übernimmt keine Haftung und keine Gewähr für Schäden, wenn:

• die Mikrofone der Serie MicroLite für andere Zwecke eingesetzt werden, als unter Bestimmungsgemäß Verwendung beschreiben ist
• durch unsachgemäß Bedienung Schaden entsteht
• Änderungen an den Mikrofonen durchgeführt werden.
• Dokumente nicht aktuell gehalten werden.

Haftung und Gewährleistung

1.6 Beschädigungsgefahr

Überprüfen Sie, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserwendung versehen ist.

1.7 Sicherheit und Umwelt

Sicherheit 1.7.1 Sicherheit

Schützen Sie das Gerät vor

• direkter Sonneneinstrahlung

• starker Staub- und Feuchtigkeitseinwirkung

-Regen

Vibrationen oder Schlagen.

Schutten Sie keine Flüssigkeiten auf das Gerät.

• Das Gerätarf nur in trockenen Räumen eingesetzt werden.

• Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.

• Legen Sie das Gerät nicht in die Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verständern, usw.

• Setzen Sie das Gerät nicht extremen Kräften aus undziehen Sie nicht am Kabel.

• Verwenden Sie das Gerät nur für die in der Bedienungsanleitung beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbrächlicher Verwendung kann AKG keine Haftung übernehmen.

1.8 Umwelt

• Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
• Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem darauf vorgesehenen Sammelsystem.

2 Konformitätserklarung

Dieses Produkt entspricht den in der Konformitätserklärgung angegebenen Normen. Sie können die Konformitätserklärgung per E-Mail von [e-mail] anfordern oder unter www.akg.com downloads.

3 MicroLite: Beschreibung allgemein

Einleitung

3.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin nachschlagen können. Wir wünschen Ohnen viel Spaß und Erfolg!

Kurz-beschreibung

3.2 Kurzbeschreibung

Die Mikrofone der MicroLite Serie sind professionelle Kondensatormikrofone mit nierenformiger oder kugelformiger Richtcharakteristik. Die Mikrofone sind speziell für den Einsatz in folgenden High-End Bereichen konzipiert:

Musicals
- Theater
TV-Shows
- Präsentationen

Die kompakte große garantiert optimalen Komfort. Zudem zeichnen sich die Mikrofone durch Beste Klangqualität und hohe Lebensdauer aus.

Die AKG MicroLite Serie ist mit allen gängigen Drahtlossystemen kompatibel und kann an ein XLR Kabel angeschlossen werden.

Varianten

3.3 Varianten der MicroLite Serie

Jeweils mit Nieren- und Kugelcharakteristik, sind folgende Varianten innerhalb der MicroLite Serie verfügbar:

• Lavaliermikrofone (siehe Site 11 ff.)
• Ohrbögelmikrofone (siehe Seite 18 ff.)
• Kopfbügelmikrofone (siehe Seite 27 ff.)

4 Lavaliermikrofone

Die Lavaliermikrofone LC81 MD sind Mikrofone mit nierenforniger Richtcharakteristik und sind in den Farben schwarz, weiß, beige und cocoa erhältlich.

LC81 MD

Die Lavaliermikrofone LC82 MD sind Mikrofone mit kugelförmiger Richtcharakteristik und sind in den Farben schwarz, weiß, beige und cocoa erhältlich.

LC82 MD

Die Lavaliermikrofone in weiß und schwarz sind für die Montage an der Kleidung vorgesehen und verfügen über eine Kabellänge von 1 m.

Die Lavaliermikrofone in beige und cocoa sind zum Einschminken im Kopfbereich vorgesehen und verfügen über eine Kabellänge von 1,30 m.

Entspruchende Clips sind jeweils im Lieferumfang enthalten.

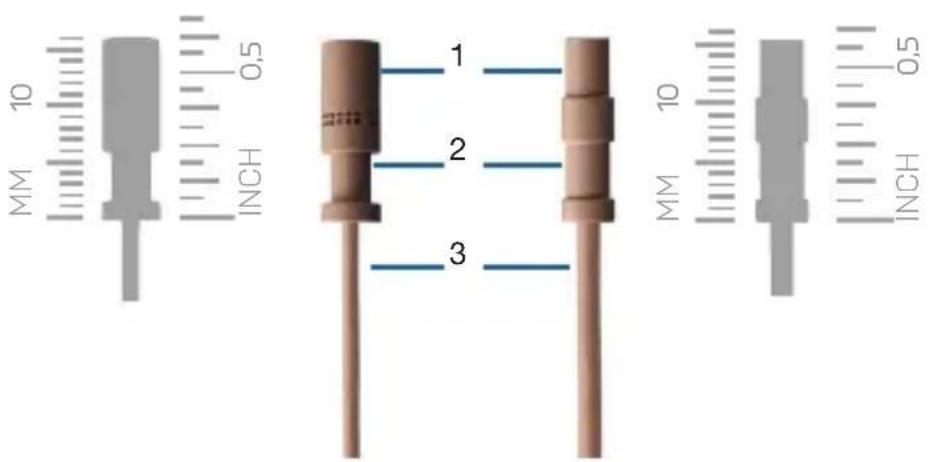

Abb. 1: LC81 MD (links) und LC82 MD (rechts)

1 Mikrofonkapsel
2 Ausnehmung fur Clipsange (H1 und H2)
3 Mikrofonkabel

4.1 Lieferumfang

LieferumfangLavalier-mikrofon	Kontrollieren Sie, ob die Verpackung alle unter angeführten Teileenthält.
	Alle, für die Anwendung mit AKG Funksystemen bestehtigtenZubehörteile sind bereits beigepackt. Adapterstecker für andereFunksystemefinden Sie auf Seite 36.
	Die Mikrofone der MicroLite Serie sind Kondensatormikrofone undbenötigen dazu eine Spannungsvorsorgung. Das entsprechendeNetzteil mit Phantomspeisung ist als optionales Zubehör erhältlich.Siehe dazu Seite 36 ff.
	Optionales Zubehör kann bei Bedarf nachgekauft werden.
Mikrofon	1x LC81 MD (Lavaliermikrofon mit nierenförderigerRichtcharakteristik in schwarz, weiß, beige oder cocoac)
	1x LC82 MD (Lavaliermikrofon mit kugelförmigerRichtcharakteristik in schwarz, weiß, beige oder cocoac)

4.2 Zubehör

		LC81 MD LC82 MD schwarz/weiß	LC81 MD LC82 MD beige/cocoa
Zubehör LC81 MD LC82 MD	Mikrofon inkl. Kabel 1 1
	MDA1 Microdot Adapter AKG 1 1
	WM81/WM82 Gitterkappe 2 2
	W81/W82 Schaumstoff Windschutz 3 3
	MUP81/MUP82 Make-Up Schutz 3 3

LC81 MD
LC82 MD
schwarz/weiβ

Transportetui mit Sichtfenster 11

4.2.1 Gitterkappe

Gitterkappe

Abb.2:WM81 Gitterkappe fur LC81 MD

Abb.3:WM82 Gitterkappe fur LC82 MD

Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren Schichten verschiedene Materialis.

Die Gitterkappe dient dem Schutz vor Staub und Make-Up. Zudem schützt die Gitterkappe die Mikrofonmembran vor Wind- und Poppgerauschen.

4.2.2 Lavalierclips

Lavalierclips

Die MicroLite Serie bietet drei verschiedene Lavalierclips zum Befestigen des Mikrofons an der Kleidung:

Abb. 4: H1 Magnetclip

Abb. 5: H2
Krokoclip

Das Mikrofon wird am Gehäuse durch die Spange am Clip angebracht: Dadurch wird das Mikrofonkabel geschützt.

Der Kabelclip dient zum Befestigen des Kabels an der Kleidung. Der Kabelclip dient der Zugentlastung des Mikrofonkabels.

Windschutz

4.2.3 Windschutz

Abb. 7: W81
Windschutz für LC81 MD

Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im Außenbereich wird über die Gitterkappe der Windschutz (W81, W82) gestulpt, dadurch bleibt das Klangbild sauber und das Mikrofon ist optimal geschützt.

Make-Up Schutz

4.2.4 Make-Up Schutz

Abb. 9: MUP81
Make-Up Schutz für LC81 MD

Abb. 10: MUP82
Make-Up Schutz für LC82 MD

Zum Schutz vor Make-up während des Schminkvorgangs wird der Make-Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.

4.2.5 AKG Adapter-Stecker

AKG Adapter-Stecker

Abb. 11: MDA1 AKG Adapter-Stecker

Der mitgelieferte Adapter-Stecker MDA1 AKG verbindet die Mikrofone der MicroLite Serie mit Taschensendern von AKG mit 3-poligem Mini-XLR Eingang.

4.2.6 Etui mit Sichtfenster

Etui

Abb. 12: Etui mit Sichtfenster

Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelie-ferte Etui. Das eingebaute Sichtefenster erlaubt jederzeit, die Farbe bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu müssen.

Lavalier-mikrofon anbringen

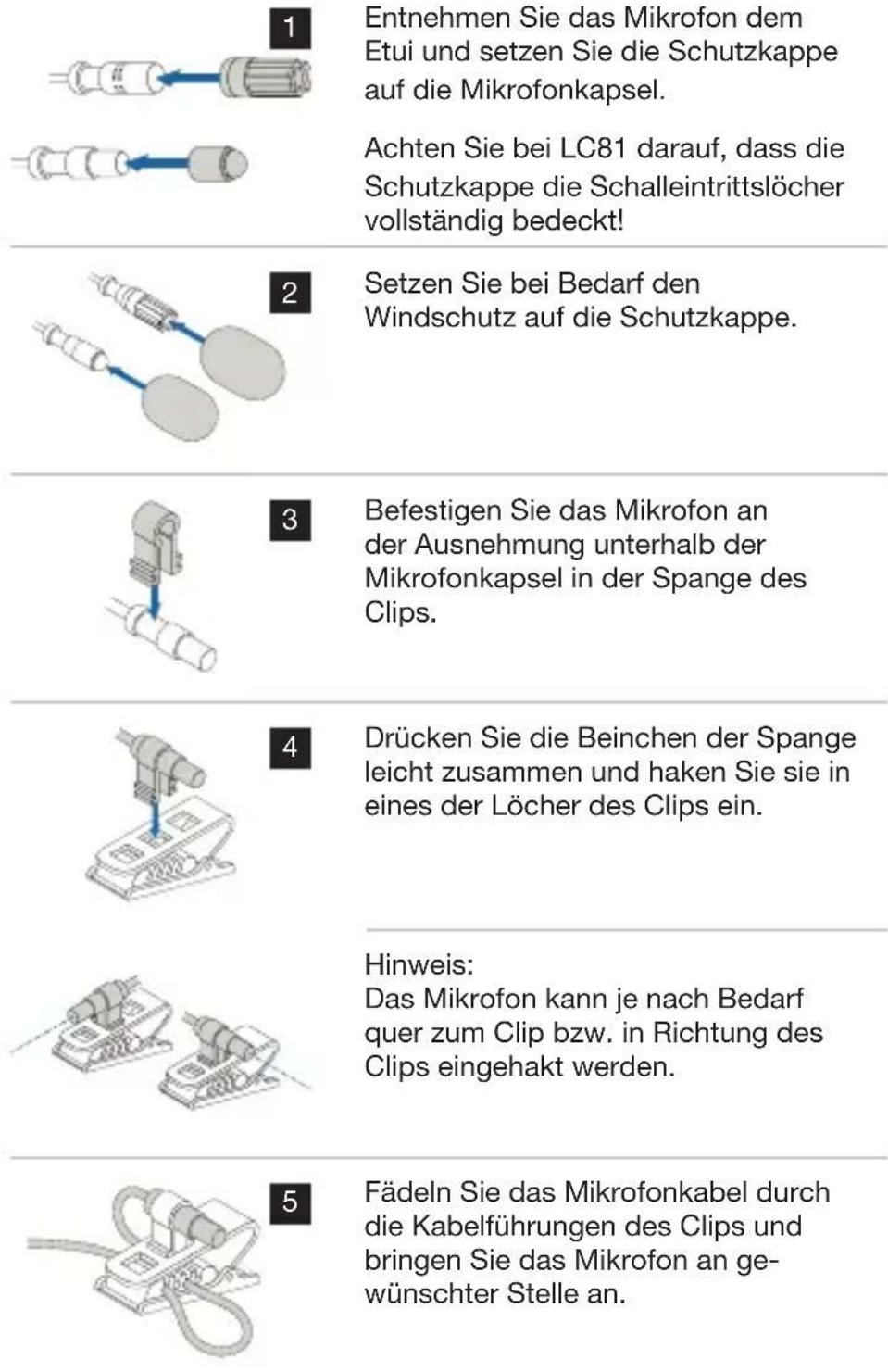

4.3 Lavaliermikrofon anbringen

6

Zur Zugentlastung des Kabels verwenden Sie den Kabelclip H3 (im Lieferumfang von LCXX MD in beige und cocoa enthalten):

Drucken Sie das Kabel in den Kabelclip ein und bringen Sie den Clip an der Kleidung an.

7

SchlieBen Sie das Mikrofon an. Siehedazu Seite 35 ff.

4.3.1 Make-Up Schutz anbringen

Abb. 13: Make-Up Schutz anbringen

Abb. 14: Lavaliermikrofon mit Make-Up Schutz während Schminkvorgang

Wird das Mikrofon in die Maske mit eingebaut, setzen Sie den Make-Up Schutz während des Schminkvorgangs direkt auf die Mikrofonkapsel!

Setzen Sie nach Entfermen des Make-Up Schutzes die Schutzkappe wieder auf! Bei Bedarf kann über die Schutzkappe wiederum der Windschutz gestulpt werden.

4.4 Anwendung des Mikrofons

Details zur Anwendung siehe ab Seite 38 ff.

4.5 Reinigung des Mikrofons

Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.

5 Ohrbügelmikrofone

EC81 MD

Die Ohrbügelmikrofone EC81 MD sind Mikrofone mit nierenformiger Richtcharakteristik und sind in den Farben beige und cocoaherhaltlich.

EC82 MD

Die Ohrbügelmikrofone EC82 MD sind Mikrofone mit kugelförmi-ger Richtcharakteristik und sind in den Farben beige und cocoa erhältlich.

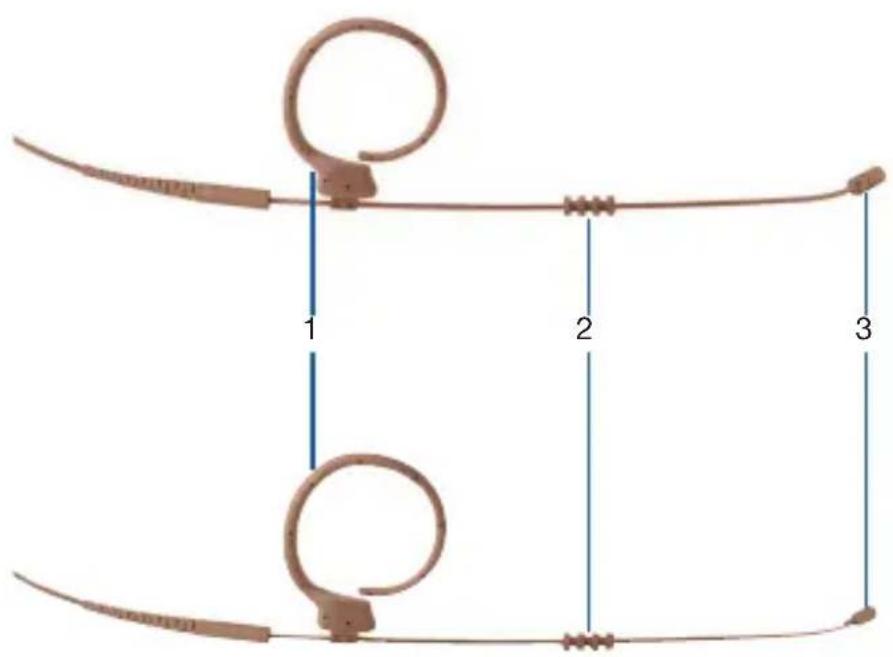

Abb. 15: EC81 MD (oben) und EC82 MD (unter)

1 Ohrbügel
2 Abtopfring
3 Mikrofonkapsel

5.1 Lieferumfang

Kontrollieren Sie, ob die Verpackung alle unter angeführten Teile enthalt.

Lieferumfang Ohrbügel-mikrofon

Alle, für die Anwendung mit AKG Funksystemen besteht Zubehörteile sind bereits beigepackt. Adapterstecker für andere Funksysteme finds Sie auf Seite 36.

Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und benötigen daher eine Spannungsversorgung. Das entsprechende Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich. Siehe dazu Seite 36 ff.

Optionales Zubehör kann bei Bedarf nachgekauft werden.

• 1x EC81 MD (Ohrbügelmikrofon mit nierenförmiger Richtcharakteristik in beige oder cocoa)
• 1x EC82 MD (Ohrbügelmikrofon mit kugelförninger Richtcharakteristik in beige oder cocoa)

Mikrofon

5.2 Zubehör

EC81 MD beige/cocoa

EC82 MD beige/cocoa

Mikrofon inkl. Kabel 1 1

MDA1 Microdot Adapter AKG 1 1

WM81/WM82 Gitterkappe 2 2

W81/W82 Schaumstoff Windschutz 3 3

MUP81/MUP82 Make-Up Schutz 3 3

H3 Kabelclip 11

Transportetui mit Sichtfenster 1 1

Zubehör EC81 MD EC82 MD

Gitterkappe 5.2.1 Gitterkappe

Abb. 16: WM81
Gitterkappe für EC81 MD

Abb.17:WM82 Gitterkappe fur EC82 MD

Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren Schichten verschiedene Materialis.

Die Gitterkappe dient dem Schutz vor Staub und Make-Up. Zudem schützt die Gitterkappe die Mikrofonmembran vor Wind- und Poppgerauschen.

Kabelclip 5.2.2 Kabelclip

Der Kabelclip dient zum Befestigen des Kabels an der Kleidung, wodurch eine Zugentlastung des Mikrofonkabels erreicht wird.

Abb. 18: H3 Kabelclip

Das Mikrofon wird am Gehäuse durch die Spange am Clip angebracht: Dadurch wird das Mikrofonkabel geschützt.

5.2.3 Windschutz

Windschutz

Abb. 19: W81
Windschutz für EC81 MD

Abb. 20: W82
Windschutz für EC82 MD

Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im Außenbereich wird über die Gitterkappe der Windschutz (W81, W82) gestulpt, dadurch bleibt das Klangbild sauber und das Mikrofon ist optimal geschützt.

5.2.4 Make-Up Schutz

Make-Up Schutz

Abb. 21: MUP81
Make-Up Schutz für EC81 MD

Abb. 22: MUP82
Make-Up Schutz für EC82 MD

Zum Schutz vor Make-up während des Schminkvorgangs wird der Make-Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.

Schweibschutz

5.2.5 Schweißschutz

Abb. 23: Abtropfring

Die Ohrbügelmikrofone sind mit einem patentierten Abtropfring ausgestattet, der am Drahtbügel angebracht ist.

Der Abtropfring erschwert das Eindringen von Schweiß und Schminke in den Kapselbereich.

Dies verhindert, dass das Mikrofon verstopt wird, was zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen wurde.

AKG Adapter- 5.2.6 AKG Adapter-Stecker Stecker

Abb. 24: MDA1 AKG Adapter-Stecker

Der mitgelieferte Adapter-Stecker MDA1 AKG verbindet die Mikrofone der MicroLite Serie mit Taschensendern von AKG mit 3-poligem Mini-XLR Eingang.

5.2.7 Etui mit Sichtfenster

Etui

Abb. 25: Etui mit Sichtfenster

Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelie-ferte Etui. Das eingebaute Sichtefenster erlaubt jederzeit, die Farbe bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu müssen.

Ohrbügen mikrofon anbringen

5.3 Ohrbügelmikrofon anbringen

6 Legen Sie den Ohrbugel über das Ohr, sodass die Verstärkung des Ohrbugels hinter dem Ohrläppchen eng anliegt.

Falls das Mikrofon zu locker sitzt,
nehmen Sie das Mikrofon nochmals
ab und biegen Sie den Drahtbügel
vorsichtig etwas nachinnen.

Positionieren Sie das Mikrofon so, dass die Mikrofonkapsel von ca. 1 cm Abstand auf den Mundwinkel zeigt (1).

Achten Sie darauf, dass der Schweißschutz auf der Haut anliegt und nicht der Drahtbügel (2).

9 Achten Sie darauf, dass die Verstärkung des Ohrbügels hinter dem Ohrläppchen eng anliegt (3).

Fixieren Sie bei Bedarf den Drahtbugel mit einem Tape an der Wange.

10 Zur Zugentlastung des Kabels verwenden Sie den mitgelieferten Kabelclip H3: Drucken Sie das Kabel in den Kabelclip ein und bringen Sie den Clip an der Kleidung an.

11 SchlieBen Sie das Mikrofon an. Siehedazu ab Seite 35 ff.

Make-Up Schutz anbringen

5.3.1 Make-Up Schutz anbringen

Abb. 26: Make-Up Schutz anbringen

Abb. 27: Mikrofon mit Make-Up Schutz während Schminkvorgang

Wird das Mikrofon in die Maske mit eingebaut, setzen Sie den Make-Up Schutz während des Schminkvorgangs direkt auf die Mikrofonkapsel!

Setzen Sie nach Entfernen des Make-Up Schutzes die Schutzkappe wieder auf! Bei Bedarf kann über die Schutzkappe wiederum der Windschutz gestulpt werden.

Anwendung

5.4 Anwendung des Mikrofons

Details zur Anwendung siehe ab Seite 38 ff.

Reinigung

5.5 Reinigung des Mikrofons

Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.

6 Kopfbügelmikrofone

Die Kopfbügelmikrofone HC81 MD sind Mikrofone mit nierenfür-miger Richtcharakteristik und sind in den Farben beige und cocoaa erhaltlich.

Die Kopfbügelmikrofone HC82 MD sind Mikrofone mit kugelförderer Richtcharakteristik und sind in den Farben beige und cocoac erhaltlich.

HC81 MD

Abb. 28: HC81 MD (oben) und HC82 MD (unter)

1 Zugentlastung für Mikrofonkabel

4 Abtopfring

2 Kopfbügel 5 Mikrofonkapsel

3 Ohrbügel

6.1 Lieferumfang

Lieferumfang Kopfbügel- mikrofon	Kontrollieren Sie, ob die Verpackung alle unter angeführten Teile enthalt.
	Alle, für die Anwendung mit AKG Funksystemen bestehtigten Zubehörteile sind bereits beigepackt. Adapterstecker für andere Funksysteme findsen Sie auf Seite 36.
	Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und benötigten davon eine Spannungsversorgung. Das entspruchende Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich. Siehe dazu Seite 36 ff.
	Optionales Zubehör kann bei Bedarf nachgkauft werden.
Mikrofon	1x HC81 MD (Kopfbügelmikrofon mit nierenfürmiger Richtcharakteristik in beige oder coco)
	1x HC82 MD (Kopfbügelmikrofon mit kugelförmiger Richtcharakteristik in beige oder coco)

6.2 Zubehör

		HC81 MD beige/cocoa	HC82 MD beige/cocoa
Zubehör HC81 MD HC82 MD	Mikrofon inkl. Kabel 1 1
	MDA1 Microdot Adapter AKG 1 1
	WM81/WM82 Gitterkappe 2 2
	W81/W82 Schaumstoff Windschutz 3 3
	MUP81/MUP82 Make-Up Schutz 3 3
	H3 Kabelclip 1 1
	Transportetui mit Sichtfenster 1 1

6.2.1 Gitterkappe

Gitterkappe

Abb.29:WM81 Gitterkappe fur EC81 MD

Abb. 30: WM82 Gitterkappe für EC82 MD

Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren Schichten verschiedene Materials.

Die Gitterkappe dient dem Schutz vor Staub und Make-Up. Zudem schützt die Gitterkappe die Mikrofonmembran vor Wind- und Poppgerauschen.

6.2.2 Kabelclip

Kabelclip

Der Kabelclip dient zum Befestigen des Kabels an der Kleidung, wodurch eine Zugentlastung des Mikrofonkabels erreicht wird.

Abb. 31: H3 Kabelclip

Das Mikrofon wird am Gehäuse durch die Spange am Clip angebracht: Dadurch wird das Mikrofonkabel geschützt.

6.2.3 Windschutz

Windschutz

Abb. 32: W81
Windschutz für EC81 MD

Abb. 33: W82
Windschutz für EC82 MD

Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im Außenbereich wird über die Gitterkappe der Windschutz (W81,

W82) gestülpt, dadurch bleibt das Klangbild sauber und das Mikrofon ist optimal geschützt.

Make-Up Schutz

6.2.4 Make-Up Schutz

Abb. 34: MUP81 ke-Up Schutz fur EC81 MD

Abb. 35: MUP82
Make-Up Schutz für EC82 MD

Zum Schutz vor Make-up während des Schminkvorgangs wird der Make-Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.

SchweiB schutz

6.2.5 SchweiBschutz

Abb. 36: Abtropfring

Die Kopfbügelmikrofone sind mit einem patentierten Abtropfring ausgestattet, der am Drahtbügel angebracht ist.

Der Abtropfring erschwert das Eindringen von Schweiß und Schminke in den Kapselbereich.

Dies verhindert, dass das Mikrofon verstopt wird, was zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen wurde.

6.2.6 AKG Adapter-Stecker

AKG Adapter-Stecker

Abb. 37: MDA1 AKG Adapter-Stecker

Der mitgelieferte Adapter-Stecker MDA1 AKG verbindet die Mikrofone der MicroLite Serie mit Taschensendern von AKG mit 3-poligem Mini-XLR Eingang.

6.2.7 Etui mit Sichtefenster

Etui

Abb. 38: Etui mit Sichtfenster

Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelie-ferte Etui. Das eingebaute Sichtefenster erlaubt jederzeit, die Farbe bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu müssen.

Kopfbugel-mikrofon anbringen

6.3 Kopfbügelmikrofon anbringen

7 Setzen Sie das Mikrofon wieder auf und justieren Sie den Kopfbügel, dazu den Bögel von hinten an den Nacken drücken, bis er eng anliegt.

Positionieren Sie das Mikrofon so, dass die Mikrofonkapsel von ca. 1 cm Abstand auf den Mundwinkel gezigt (1).

Achten Sie darauf, dass der Schweißschutz auf der Haut anliegt und nicht der Drahtbügel (2).

9 Achten Sie darauf, dass die Verstärkung des Ohrbögels hinter dem Ohrläppchen eng anliegt (3).

Fixieren Sie bei Bedarf den Drahtbugel mit einem Tape an der Wange.

Wir empfehlen, die korrekte Sitzposition des Kopfbügelmikrofons vor einem Spiegel zu kontrollieren. Alternativ kann eine zweite Person die korrekte Sitzposition kontrollieren.

10 Zur Zugentlastung des Kabels verwenden Sie den mitgelieferten Kabelclip H3: Drucken Sie das Kabel in den Kabelclip ein und bringen Sie den Clip an der Kleidung an.

11 SchlieBen Sie das Mikrofon an. Siehe dazu ab Seite 35 ff.

6.4 Anwendung des Mikrofons

Details zur Anwendung siehe ab Seite 38 ff.

6.5 Reinigung des Mikrofons

Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.

7 Mikrofon anschließen

Anschluss

7.1 Anschluss an AKG Funksysteme

Zum Anschluss an AKG
Funksysteme schrauben Sie den mitgelieferten MDA1 AKG Adapter-Stecker auf den Microdot-Stecker auf.

AKG Funksysteme

7.2 Anschluss an alternative Funksysteme

AKG garantiert nicht die Kompatibilität mit Funksystemen von Fremdmarken und übernimmt diesbezüglich keine Haftung!

Entnehmen Sie{nahere Informationen den Bedienungsanleitungen der Funksysteme der jeweiligen Hersteller.

Alternative Funksysteme

Zum Anschluss an alternative Funksysteme tauschen Sie den AKG Adapter-Stecker gegen den entsprechenden Adapter-Stecker aus.

Schrauben Sie den entsprechenden Adapter auf. (Siehe dazu auf 36 ff)

7.3 Anschluss an herkömmliche Mischpulte via Kabel

Zum Anschluss an alternative Mischpulte tauschen Sie den AKG Adapter-Stecker gegen den entsprechenden Phantomspeiseadapter (MDPA) aus.

Schlieben Sie den Phantomspeiseadapter (MDPA) an (Siehe dazu auch auf Seite 36 ff).

Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und benötigen davon eine Spannungsvorsorgung.

SchlieBen Sie das Mikrofon an einen symmetrischen XLR-Mikrofoneingang mit Phantomspeisung an.

SchlieBen Sie das Kabel des Mikrofoneingangs an das Mischpult an.

7.4 Optionales Zubehör

7.4.1 Adapter-Stecker für alternative Systeme

Alle MicroLite Mikrofone sind mit einem Kabel mit Microdot-Stecker ausgestattet: Die Mikrofone sind somit mit einer Vielzahl von Drahtlossystemen (AKG®, Audio-Technica®, Beyerdynamic, Lectrosonics®, Sennheiser® und Shure®) verwendbar.

Die entsprechenden Adapter finden Sieiben weiterem, optionallem Zubehör auf unserer Homepage www.akg.com.

MDA2 SEN1 MDA3 SEN2 MDA4 SHU MDA5 AT MDA6 BD MDA7 LEC

Abb. 39: Microdot-Adapter

AKG garantiert nicht die Kompatibilität mit Funksystemen von Fremdmarken und übernimmt diesbezüglich keine Haftung.

7.4.2 Phantomspeiseadapter

Abb. 40: Phantomspeiseadapter (MDPA)

Für volle Flexibilität mit dem MicroLite Mikrofon kann auf eine verkabelte Anwendung mit Hilfe des Phantomspeiseadapters umgeschaltet werden.

Der Phantomadapter verfügbar:

• Microdot Eingang
  XLR Ausgang
• Low-Cut Filter (zuschaltbar)
• Phasendrehung (umsteckbar per Jumper auf Platine, siehe dazu Seite 39)

Anwendung

8 Anwendung

8.1 Allgemeines

Der große Vorteil eines Mikrofons, das an der Kleidung, am Kopf oder in der Maske befestigt ist, besteht darin, dass der Abstand zwischen Mikrofon und dem Mund des Anwenders immer gleich bleibt.

Damit sind keine Pegelschwankungen zu befürchten.

Die Bewegungsfreiheit bleibt erhalten, die Hände bleiben frei.

8.2 Anwendungstipps

Mikrofon positionieren

8.2.1 Positionierung des Mikrofons

Bei Mikrofonen mit nierenförmiger Richtcharakteristik muss bei der Positionierung folgenden beachtet werden:

• Je naher das Mikrofon an der Schallquelle positioniert wird, umso ether werden niedrige Frenzen eingefangen.
• Mikrofone mit nierenförmiger Richtcharakteristik reagieren sensibel auf Körper- und Windgeräuche.

Störungen vermeiden

8.2.2 Störungen durch Einstreuungen vermeiden

• Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sãmtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen.
• Bei Verlegung in Schächten oder Kabelkanänen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.

8.2.3 Phase drehen

Abb. 41: Phantomspeiseadapter

Die Phase des Signals kann über den Phantomspeiseadapter um 180^ gedreht werden.

1) Schrauben Sie die Kreuzschlitzschraube am Gehäuse Phantomspeiseadapters auf.
2) Nehmen Sie das Gehäuse ab.
3) Ziehen Sie den Jumper ab und stecken Sieihn auf nur einen Pin auf.
4) Setzen Sie das Gehäuse auf.
5) Drehen Sie die Schraube fest.

8.3 Lavaliermikrofon anwenden

Sprachübertragung

8.3.1 Sprachübertragung

Abb. 42: Sprachübertragung

Für eine optimale Sprachübertragung, befestigen Sie das Mikrofon mit dem Krokoclip an der Kleidung. Positionen Sie das Mikrofon so nahe wie möglich beim Mund des Redners.

Je geringer der Abstand zwischen dem Mikrofon und der Schallquelle, umso geringer ist die Gefahr akustischer Rückkopplungen und umso geringer ist der Raumanteil im Aufnahmesignal.

Aufnahmeund Stutzmikrofon

8.3.2 Aufnahme- oder Stützmikrofon

Abb. 43: Mikrofon an Dekorationsteil befestigt

Befestigen Sie das Mikrofon mit dem Krokoclip oder dem Magnetclip an einem geeigneten Dekorationsteil (z.B. Kulisse, Hintergrund, Vorhang o.a.).

Abb. 44: Sprach- und Gesangsübertragung

Befestigen Sie das Mikrofon in der Maske möglichst nahe beim Mund.

8.3.4 Abnahme von Musikinstrumenten

Abnahme von Musikinstrumenten

Das Mikrofon kann an weitere Instrumenten (z.B. Streichinstrumenten, Gitarre, Blasinstrumenten) befestigt werden.

Da sich das Mikrofon sehr nahe an der Schallquelle befindet, brauchen Sie den Gain-Regler am Mischpult nur weniger aufzudrehen.

Beim Einsatz in Beschallungsanlagen ist dazu die Rückkopplungsgefahr sehr gering.

Um die optimale Position des Mikrofons am Instrument zu ermitteln, befestigen Sie das Mikrofon an verschiedeneiten Stellen am Instrument und vergleichen Sie den Klang.

Bei Blasinstrumenten können Sie den mitgelieferten Windschutz verwenden, um zu starke Blasgeräuche zu dampfen.

Violine

Violine

Abb. 45: Mikrofon zur Abnahme der Violine

Falls das Mikrofon nicht an der Violine selbst befestigt werden kann oder darauf, konnen Sie das Mikrofon mit einem Klebeband an der Wange des Künstlers befestigen.

Alternative können Sie ein Ohrbügel- oder Kopfbügelmikrofon verwenden.

These Methode hat folgende Vorteile:

• Der Klang der Violine wird nicht beeinflusst.
• Es besteht keine Gefahr, die Violine durch Klebeband o.ä. zu beschädigen.
  Die Violine benötigt keinerlei Kabelverbindung.

8.4 Ohrbögelmikrofon und Kopfbögelmikrofon

Sprachübertragung

8.4.1 Sprach- und Gesangsübertragung

Befestigen Sie das Mikrofon wie in Abschnitt 5 und 6.3 beschreiben.

Darauf achten, dass das Mikrofon von ca. 1 cm Entfernung auf den Mundwinkel zeigt.

8.4.2 Abnahme von Musikinstrumenten

Befestigen Sie das Mikrofon wie in Abschnitt 5 und 6.3 beschreiben.

Darauf achten, dass das Mikrofon von ca. 1 cm Entfernung auf den Mundwinkel zeigt.

Bei Blasinstrumenten können Sie den mitgelieferten Windschutz verwenden, um zu starke Blasgeräusche zu dampfen.

Abnahme von Musikinstrumenten

9 Reinigung

Reinigen Sie folgende Teile, bevor Sie das Mikrofon im Etui aufbewahren:

Mikrofon
- Ohrbügel
Schutzkappe
- Windschutz
Make-Up Schutz

Verstauen Sie das Mikrofon im Etui.

9.1 Mikrofon

Mikrofon

Reinigen Sie das Gehäuse des Mikrofons mit einem feuchten Tuch.

Verwenden Sie keine Reinigungsmittel.

Ohrbügel

9.2 Ohrbügel

Schutzkappe

9.3 Schutzkappe

2 Waschen Sie die Schutzkappe in lauwarmem Seifenwasser.

Lassen Sie die Schutzkappe vollständig trocknen, bevor Sie sie wieder verwenden.

9.4 Windschutz

Windschutz

1 Ziehen Sie den Windschutz vom Mikrofon ab.

2 Waschen Sie den Windschutz in lauwarmem Seitenwasser.

Lassen Sie den Windschutz vollständig trocknen, bevor Sie ihn wieder verwenden.

9.5 Make-Up Schutz

Make-Up Schutz

1 Ziehen Sie den Make-Up Schutz vom Mikrofon ab.

2 Waschen Sie den Make-Up Schutz in lauwarmem Seifenwasser.

Lassen Sie den Make-Up Schutz vollständig trocknen, bevor Sie ihn wieder verwenden.

10 Technische Daten

XX81 MD

10.1 XX81 MD

10.1.3 Spezifikationen

Spezifikation

XX81 MD

Kapsel Kapsel mit Kondensatormikrofon

Richtcharakteristik Niere

Übertragungsbereich 20 bis 20 000 Hz (2 - 3 cm)

Empfindlichkeit 13mV / Pa

Gerauschpegelabstand 57 dB(A)

Grenzschalldruck 145 dB

Klirrfaktor bei <1%

1000Hz/120dB

Elektrische Impedanz bei 5000 Ohm

1000Hz

Eigenrauschen 35,5 mV

Erforderliche Spannung 5 V bei 4,5 kOhm, zweiadrige

(typische AKG Spannungs- Spannungsversorgung versorgung)

Abmessungen Mikrofon (Kapsel):

04,4mm

Lange: 8,5 mm

Kabel:

01,4mm

Gewicht (inkl. Kabel) LC:

5,3g

EC:

7,6g

HC:

11,7g

Anschluss 1 Microdot

Anschluss 2 alle gängigen Marken

XX82 MD

10.2 XX82 MD

10.2.3 Spezifikationen

Spezifikation XX82 MD

Kapsel Kapsel mit Kondensatormikrofon

Richtcharakteristik Kugel

Übertragungsbereich 20 bis 20 000 Hz (2 - 3 cm)

Empfindlichkeit 15 mV/Pa

Gerauschpegelabstand 63 dB(A)

Grenzschalldruck 145 dB

Klirrfaktor bei <1% 1000 Hz/120 dB

Elektrische Impedanz bei 5000 Ohm 1000 Hz

Eigenrauschen 31,2 mV

Erforderliche Spannung 5 V bei 4,5 kOhm, zweiadrige (typische AKG Spannungs- Spannungsversorgung versorgung)

Abmessungen Mikrofon (Kapsel):

3,6 ~mm

Lange: 7,2 mm

Kabel:

01,4mm

Gewicht (inkl. Kabel) LC:

5,3g

EC:

7,6g

HC:

11,7g

Anschluss 1 Microdot

Anschluss 2 alle gängigen Marken

11 Fehlerbehebung

Fehler Moggliche Ursache Abhilfe

Kein Ton Mischpult und/oder Verständigerausgeschaltet	Mischpult und/oder Verständigereinschalten
Kanal-Fader oderSummenpegelregleram Mischpult oderLautstärkeregler desVerständerkerssteht auf Null	Kanal-Fader oderSummenpegelregleram Mischpult oderLautstärkeregler desVerständerkers auf gewünschtenPegel ein stellen
Mikrofon nichtan Mischpultoder Verständerkangeschlossen	Mikrofon an Mischpult oderVerständker anschließen
Kabelstecker nicht richtigangesteckt	Kabelstecker nochmalsanstecken
Kabel defect Kabel überprüfen und fallsnötig ersetzen
Keine Speisespannung Phantomspeisung einschalten.Kabel überprüfen und fallsnötig ersetzen

Fehler Moggliche Ursache Abhilfe

Verzerrungen Gain-Regler am Mischpult zu welt aufgedreht	Gain-Regler darüberdrehen
Mischpulteingang zu empfindlich	Vorabschwächung zwischen Mikrofonkabel und Eingang stecken

Auslösung Phase verschoben Phase kann um 180^ mancher verschoben werden Frenzen Siehe dazu Seite 39

Lesen Sie zudem die Bedienungsanleitung des Senders und des Empfängers!

1 GENERAL 56
