BEDIENUNGSANLEITUNG FWG05AATNMV1 DAIKIN

Bedienungsanleitung Verdrahtetes Handgerät

1) Typ: AAA-R03
2) Merge: 2 Stück

Vorschriften zur Entsorgung |Für die Europäische Union (EU) nur

Die mit dem Steuergerät mitglieterten Batterien sind mit diesem Symbol gekennzeichnet.

Das bedeutet, dass die Batterien nicht im unserierten Hausmüll entsorgt werden dürfen.

Befindet sich unter dem Symbol ein chemisches Symbol, so bedeutet dieses chemische Symbol, dass die Batterie Schwermetal oberhalb einer bestimmten Konzentrationsgrenze enthält.

Mögliche Symbole für Chemikalien:

■ Pb: Bkai (>0,004%)

Leere Batterien werden in einer speziellen Aufbereitungsanlage verarbeitet. Mit einer korrekten Entsorgung helfen Sie, möglichen negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubeugen. Fragen Sie Ihre Behörde vor Ort nach weiteren Informationen.

Batteria

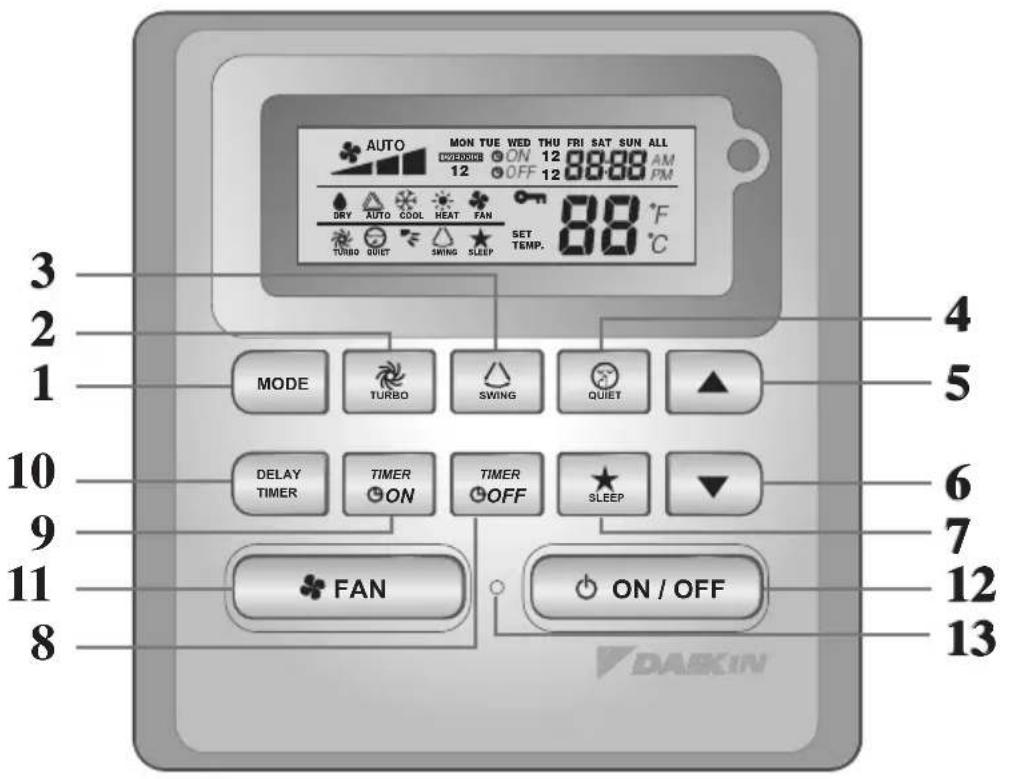

BRC51A61/62 Controller-Anzeige

AUTO MON TUE WED THU FRI SAT SUN ALL DOCKSIC ON 12 88:88 AM 12 OFF 12 PM DRY AUTO COOL HEAT FAN SET TURBO QUIET SWING SLEEP 88 °F SET TEMP. 88 °C MODE TURBO SWING QUIET ▲ DELAY TIMER TIMER ON ON OFF SLEEP ▼ FAN ON / OFF DAIKIN 3 2 1 10 9 11 8 4 5 6 7 12 13

NO	TASTE FUNKTION
1.	MODE Auswahl der Steuerung für Betriebsmodi (Cool (Kühlen) / Heat (Heizen) / Auto (Auto) / Dry (Trocknen) / Fan (Ventilator))
2.	TURBO Aktivierung/Deaktivierung der Turbo-Funktion
3.	SWING Pendelsteuerung aktivieren/deaktivierenTaste halten zur Änderung des Swing-Modus
4.	QUIET Aktivierung/Deaktivierung der Ruhefunktion
5.	SET TEMP UP Eingestellte Temperatur in °C oder °F erhöhen
6.	SET TEMP DOWN Eingestellte Temperatur in °C oder °F erhöhen
7.	SLEEP Aktivierung/Deaktivierung der Schlaffunktion
8.	OFF TIMER Einschalten/Ausschalten der OFF TIMER-Einstellungsmodus von Ereignis 1 und 2
9.	ON TIMER Einschalten/Ausschalten der ON TIMER-Einstellungsmodus von Ereignis 1 und 2
10.	DELAY TIMER Timer aktivieren/deaktivieren
11.	FAN	Auswahl der Steuerung für Ventilatorgeschwindigkeiten (Auto (Auto)/ High (Hoch)/ Med (Mittel)/ Low (Niedrig))
12.	ON/OFF	An/Aus des Geräts mit Löschung aller Timer-Funktionen
13.	REELLE ZEITUHR (RTC)	Einschalten/Ausschalten des Einstellungsmodus der reellen Zeituhr (RTC)

HINWEIS:

Turbo- und Ruhefunktion sind nur bei ausgewählten Modellen verfügbar.

BEDIENUNGSANLEITUNG

1.1 MODE-Taste (MODUS)

Die MODE-Taste betätigen, um den Betrieb von COOL (KÜHL), HEAT* (WARM), AUTO* (AUTO), DRY* (TROCKEN) oder FAN (GEBLÄSE) umzuschalten. Sehen Sie auf dem Display nach, in welchem Modus sich die Steuerung befindet. *HEAT (WARM), AUTO (AUTO) und DRY (TROCKEN) sind nur für ausgewählte Modelle verfügbar.

1.2 TURBO Ventilatorgeschwindigkeit

Drücken Sie einmal die TURBO-Taste, um die Turbo-Gebläsedrehzahl zu aktivieren. Das Turbo-Symbol wird angezeigt. Um die Turbo-Gebläsedrehzahl zu deaktivieren und wieder zur vorherigen Gebläsedrehzahl zurückzukehren, drücken Sie erneut einmal die Turbo-Taste. Wenn der Benutzer die FAN-Taste oder die QUIET-Taste drückt oder das Gerät ausschaltet, wird die Turbo-Geschwindigkeit deaktiviert. Diese Geschwindigkeit ist nur bei ausgewählten Modellen im COOL-(Kühl-) und HEAT-(Heiz-)Modus verfügbar.

1.3 Automatische Luftschwingung

• Durch Betätigen des SWING-Knopfs wird die automatische Luftschwingungsfunktion aktiviert.
• Damit die Luft in eine bestimmte Richtung bläst, wird der SWING Knopf betätigt, danach warten, bis sich die Lüftungsschlitze in die gewünschte Richtung bewegen und dann den Knopf nochmals betätigen.

Auswahlverfahren für Swing-Modus (von Model abhängig)

• Drücken Sie die Taste SWING (△) für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (▽)
• Drücken Sie die Temperaturtaste ▲ und ▼ um die Drehzahl von SWING MODE (◀) von Swing-Modus 1 bis auf Swing-Modus 3 auszuwählen.
• Folgende drei automatische Luftschwenkmodi (SWING MODE)stehen zur Verfügung:

Luftschwenkmodus 1 Luftschwenkmodus 2 Luftschwenkmodus 3

SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.

Der Schwenkmodus wird durch dieses Logo angezeigt:

- Falls sich keiner Modus innerhalb 4 Sekunden ändert, funktioniert das Gerät gemäß den ausgewählten

1.4 QUIET Ventilatorgeschwindigkeit

Drücken Sie einmal die QUIET-Taste, um die Ruhe-Gebläsedrehzahl zu aktivieren. Das QUIET-Symbol wird angezeigt. Um die Ruhe-Gebläsedrehzahl zu deaktivieren und wieder zur vorherigen Gebläsedrehzahl zurückzukehren, drücken Sie erneut einmal die QUIET-Taste. Wenn der Benutzer die FAN-Taste oder die TURBO-Taste drückt oder das Gerät ausschaltet, wird die Ruhe-Geschwindigkeit deaktiviert. Diese Geschwindigkeit ist nur bei ausgewählten Modellen im COOL-(Kühl-) und HEAT-(Heiz-)Modus verfügbar.

1.5 „▲“ oder „▼“ Temperatur-Einstell-Taste

Betätigen Sie die Temperaturtaste und stellen Sie die gewünschte Temperatur ein. Drücken Sie dazu einmal die Taste „▲“ oder „▼. Die Temperatur ändert sich um 1 °C oder 1 °F. Der standardmäßig einstellbare Temperaturbereich liegt zwischen 16 °C und 30 °C (60 °F und 86 °F). Wenn die Option 20 - 30 °C eingestellt ist, wird die Temperaturbereichsgrenze auf 20 °C bis 30 °C (68 °F bis 86 °F) eingestellt. Durch gleichzeitiges Drücken beider Knöpfe wird die Temperatureinstellung zwischen Grad Celsius und Grad Fahrenheit umgeschaltet. Im FAN-Modus ist keine Temperatureinstellung zulässig (keine Einstellung der Temperaturanzeige). Es gibt keine Anzeige der Zimmertemperatur.

1.6 SLEEP Funktion

Drücken Sie die SLEEP-Taste, um die Schlummerfunktion zu aktivieren. Die SLEEP-Funktion ist im DRY- und im FAN-Modus nicht verfügbar.

1.7 „ON TIMER“ und „OFF TIMER“

Das Gerät hat 2 Ereignistimer, und zwar Timer 1 und Timer 2. Jedes Ereignis hat jeweils einen ON-TIMER und einen OFF-TIMER. Die Tastendruckfunktionen für Timer ON und Timer OFF werden in Tabelle 1,1 angezeigt.

Tabelle 1,1 : Tastendruck- und Ereignissequenz für Timer ON und Timer OFF.

TIMER ON KEY (TIMER EIN-TASTE) TIMER OFF KEY (TIMER AUS-TASTE)
ON Timer 1 ON	Timer 2 OFF Timer 1 OFF Timer 2
Deaktivieren Deaktivieren	Deaktivieren Deaktivieren
Aktivieren Deaktivieren	Aktivieren Deaktivieren
Deaktivieren Aktivieren	Deaktivieren Aktivieren
Aktivieren Aktivieren	Aktivieren Aktivieren

Alle Timer sind durch Ereignisse ausgelöste Timer und können durch die ON/OFF-Taste und die Override-Funktion deaktiviert werden.

Stellen Sie die Timer für Ereignis 1 und Ereignis 2 ein

Der Prozess für Timer ON und Timer OFF ist gleich.

1. Halten Sie die Taste Timer ON/OFF 3 Sekunden lang gedrückt, um in den Timer-Einstellungsmodus zu wechseln.
   (Das Symbol ON 1 oder OFF 1 blinkt)
2. Drücken Sie UP oder DOWN, um zur Einstellung Timer 1 oder Timer 2 zu wählen.
   (Wenn „1“ blinkt, bedeutet dies, dass momentan Timer 1 ausgewählt ist. Wenn „2“ blinkt, gibt dies an, dass derzeit Timer 2 ausgewählt ist)
3. Drücken Sie zur Bestätigung erneut die Taste Timer ON/OFF. (Als nächstes blinkt der Tag)
4. Drücken Sie UP oder DOWN, um den Tag auszuwählen.
5. Drücken Sie zur Bestätigung des Tags erneut die Taste Timer ON/OFF. (Als nächstes blinkt die Stunde)
6. Drücken Sie UP oder DOWN, um die Stunde zu ändern.
7. Drücken Sie zur Bestätigung der Stunde erneut die Taste Timer ON/OFF. (Als nächstes blinken die Minuten)
8. Drücken Sie UP oder DOWN, um die Minute zu ändern.
9. Drücken Sie zur Bestätigung der Minute erneut die Taste Timer ON/OFF.

Die einzelnen Timer (Timer 1 ON oder Timer 1 OFF oder Timer 2 ON oder Timer 2 OFF) können nur separat nach Durchlaufen sämtlicher 7 Schritte eingestellt werden. Falls während der Timer-Einstellung 5 Sekunden lang keine Tasteneingabe erfolgt, wird der Einstellungsmodus automatisch beendet, und es werden keine Änderungen vorgenommen.

Der ON/OFF-Timer wird jeweils nach 1 Minute überprüft.

Es wird nicht empfohlen, ON TIMER und OFF TIMER auf die gleichen Werte zu setzen. Sollte dies dennoch auftreten, wird der wirksame Timer mit Priorität behandelt (siehe Tabelle 1,2).

Beispiel:

ON TMR 2-Einstellungen: DAY (Tag) – TUE (Di), TIMER – 5.00pm (17 Uhr)

OFF TMR 1-Einstellungen: DAY (Tag) – TUE (Di), TIMER – 5.00pm (17 Uhr)

Ergebnis, wenn die RTC 5.00 pm (17 Uhr) am TUE (Di) erreicht:

- wenn das Gerät eingeschaltet ist, keine Reaktion.

- wenn das Gerät ausgeschaltet ist, wird es eingeschaltet.

Tabelle 1,2 : Timer-Priorität

Priorität Timer (Zeiteinstellung)
1 (am höchsten) ONTMR2
2 OFFTMR2
3 ONTMR1
4 (am niedrigsten) OFFTMR1

Bei IR-Empfang löscht die drahtlose IR-Fernbedienung die Einstellungen von ON TIMER 2 und OFF TIMER 2.

1.8 DELAY TIMER Funktion

Wenn Sie einmal die DELAY TIMER-Taste drücken, wird die Timer-Funktion für 1 Stunde aktiviert. Die Anzeige „OVERRIDE“ wird auf dem LCD eingeblendet. Drücken Sie die Taste erneut und die Einstellung steigt auf 2 Stunden an. Die Anzeige „OVERRIDE“ wird eingeblendet. Ein weiteres Drücken deaktiviert die Timer-Funktion. Nachdem der Timer beendet wurde, werden die Timer-Funktion deaktiviert und das Logo ausgeblendet. Alle anderen Timer werden fortgesetzt.

1.9 FAN Geschwindigkeitsfunktion

Die Gebläsedrehzahl kann durch Drücken der FAN-Taste geändert werden:

Niedrig > Mittel > Hoch > Automatisch >

*Die FAN-Geschwindigkeit ist im DRY-Modus nicht verfügbar.

1.10 ON/OFF (EIN/AUS) Taste

Beginn des Betriebs:

- Wenn Sie die ON/OFF-Taste drücken, zeigt das LCD das gesamte Display an und das Gerät wird eingeschaltet.

Abschalten des Betriebs:

- Wenn Sie die ON/OFF-Taste drücken, zeigt das LCD nur die reelle Zeituhr an und das Gerät wird ausgeschaltet.

1.11 Starteinstellungen

Das Gerät wird mit den letzten Einstellungen der Hauptplatine eingeschaltet. Wenn keine Informationen über den letzten Zustand verfügbar sind, verwendet das Gerät die Standardeinstellungen. Die Standardeinstellungen finden Sie nachstehend:

Gerät: Aus

Modus: Kühlen

Ventilatorgeschwindigkeit: Hohe

Luftschwenkmodus: Standard

Timer: Ausschalten

Turbo: Ausschalten

Ruhe (Quiet): Aus

Schlummerfunktion (Sleep): Aus

Löschen (Override): Ausschalten

1.12 Anzeige der reellen Zeituhr (RTC)

Die RTC-Uhr wird während des ON- oder OFF-Zustands des Geräts auf dem Bildschirm angezeigt, außer bei Stromausfällen oder Fehlermeldungen.

RTC-Einstellung wählen

1. Drücken Sie einmal die RTC-Taste, um den RTC-Einstellungsmodus zu aktivieren. (Der Tag blinkt.)
2. Drücken Sie UP oder DOWN, um den Tag auszuwählen.
3. Drücken Sie zur Bestätigung des Tags erneut die Taste RTC. (Als nächstes blinkt die Stunde.)
4. Drücken Sie UP oder DOWN, um die Stunde zu ändern.
5. Drücken Sie zur Bestätigung der Stunde erneut die Taste RTC. (Als nächstes blinken die Minuten.)
6. Drücken Sie UP oder DOWN, um die Minute zu ändern.
7. Drücken Sie zur Bestätigung der Minute erneut die Taste RTC.

RTC kann nur nach Durchlaufen sämtlicher 7 Schritte eingestellt werden. Falls während der RTC-Einstellung 5 Sekunden lang keine Tasteneingabe erfolgt, wird der Einstellungsmodus automatisch beendet, und es werden keine Änderungen an der Einstellung vorgenommen.

1.13 Tastensperre

Die Tastensperrfunktion sperrt alle Änderungen der Einstellungen. Wenn Sie 5 Sekunden lang sowohl die TURBO- als auch die QUIET-Taste gedrückt halten, wird die Tastensperre aktiviert/deaktiviert und „KEYLOCK“ wird auf dem LCD ein-/ausgeblendet. Wenn alle Tasten gesperrt sind, können (zum Entsperren) nur die Tasten ON/OFF, TURBO und QUIET betätigt werden.

1.14 Netzausfallschutz

Der Netzausfallschutz wird benötigt, um die RTC und die für 7 Tage programmierbaren Timereinstellungen für jeden neu eingelegten Satz Batterien mindestens für 1 Monat fortwährend beizubehalten, während das Gerät abgeschaltet ist. Für Geräte ohne Netzausfallschutz ist die Standardeinstellung 12:00 a.m. am Montag, und der Timer wird gelöscht, wenn das Gerät wieder angeschaltet wird.

1.15 Fehleranzeige

Wird ein anormaler Betriebszustand entdeckt, wird eine Fehlermeldung angezeigt. Die Fehlermeldung wird mithilfe der (blinkenden) RTC-Segmente angezeigt. Das bedeutet, wenn ein Fehler auftritt, wird anstelle der RTC die Fehlermeldung eingeblendet. Das Format für die Fehlermeldung lautet wie folgt:

DX-Fehlermeldung

Fehlerbeschreibung
Raum-Sensor öffnet oder schließt kurz E1
Sensor des Innen-Ventilators öffnet E2
Sensor Außen-Ventilator öffnet E3
Kompressor überlastet/Sensor Innen-Ventilator schließt kurz/Sensor Außen-Ventilator schließt kurz	E4
Niedrige abkühlende Aufladung/Gas strömt aus/Im Freien anormales E5
Wasserpumpe defekt E6
Es gibt einem Sensor für den Außen-Ventilator (MS Modell) E7
Hardware-Fehler (Nadel des Takt-Schalters schließt Kurz) E8
Innenventilator-Rückmeldungsfehler E9
EEPROM-Fehler EE

CW-Fehlermeldung

Fehlerbeschreibung
Raum-Sensor öffnet oder schließt kurz E1
Rohrwasser-Sensor öffnet oder schließt kurz E2
Falsche Rohrwassertemperatur E4
Rohrwasser-Temperatur schlecht oder fehlerhaft	E5
Wasserpumpenfehler	E6
Hardware-Fehler (Nadel des Takt-Schalters schließt Kurz)	E8
Innenventilator-Rückmeldungsfehler	E9

Fehlerdiagnose (Nur für inverter)

Wird ein abnormaler Zustand entdeckt, so zeigt der Controller SLM9 den jeweiligen Fehlercode mittels Blinken an.

FEHLER-MELDUNG	BEDEUTUNG
00	NORMAL
A1	LEITERPLATTENFEHLER DER INNENEINHEIT
A3	ABLAUFPUMPE ANOMAL
A5	FROSTSCHUTZ (KÜHLUNG)/WÄRMEAUSTAUSCHER ÜBERHITZT (HEIZUNG)
A6	INNENLÜFTER, MOTOR ANOMAL
AH	FEHLER AN ELEKTRO-LUFTREINIGER
C4	INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C5	INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C7	FEHLER AN ENDSCHALTER DER LUFTKLAPPE
C9	INNENRAUMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
E1 AUS	SEN-PBC-FEHLER
E3 HOCH	HDRUCKSCHUTZ
E4 NIEDERDRUCKSCHUTZ
E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET
E6 KOMPRESSOR-ANLAUFFEHLER
E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT
E8 AC-EINGANGSSTROM ZU HOCH
E9 EXV	FEHLER
EA VIERWEGVENTILFEHLER
F3 AUSLASSROHR ÜBERHITZT
F6 WÄRMEAUSTAUSCHER ÜBERHITZT
HO KOMPRESSORENSENSOR-SYSTEMFEHLER
H3 FEHLER AN HOCHDRUCKSCHALTER
H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSFEHLER
H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER
H8 AC-STROM-SENSORFEHLER
H9 AUSSENLUFT-THERMISTOR KURZ/OFFEN
J1 FEHLER AN DRUCKFÜHLER
J3 KOMPRESSORABLUFTROHR-THERMISTOR KURZ/OFFEN/VERLEGT
J5 KURZSCHLUSS/UNTERBRECHUNG AN ANSAUGTHERMISTOR
J6 AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN
J7	KURZSCHLUSS/UNTERBRECHUNG AN UNTERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS
J8 FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN
J9 GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN
L1 FEHLER AN LEITERPLATTE DES INVERTERS
L3 STEUERKASTEN AUSSEN ÜBERHITZT
L4 KÜHLKÖRPER ÜBERHEIZT
L5 IPM FEHLER/IGBT FEHLER
L8 ÜBERSPANNUNG AN INVERTERKOMPRESSOR
L9 ÜBERSPANNUNGSSCHUTZ AM KOMPRESSOR
LC	ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER)
P1 OFFENE PHASE ODER SPANNUNGSUNTERSCHIEDE
P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN
PJ FEHLER BEI LEISTUNGSEINSTELLUNG
U0 GAS	UNGENÜGEND
U2 DC-SPANNUNG NICHT IM NORMALBEREICH
U4 KOMMUNIKATION, FEHLER
U7 KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN)
UA INSTALLATIONSFEHLER
UF	FEHLERHAFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS
UH FROSTSCHUTZ (ANDERE RÄUME)

2.0 HARDWARE-EINSTELLUNG

Das Gerät verfügt über 2 Überbrückungsschalter-Optionen zur Steuerung der Schalttafelfunktion.

Tabelle 2,0 : Zusammenfassung der Hardware-Einstellungen

OPTION Mit	Überbrückungsschalter Ohne Überbrückungsschalter
Temp.-Bereicheinstellen	Temp.-Bereich von 20^ - 30^ einstellen	Temp.-Bereich von 16^ - 30^ einstellen(Standard)
TURBO_QUIET	Turbo- und Ruhe-Gebläsedrehzahl deaktivieren(Standard)	Turbo- und Ruhe-Gebläsedrehzahl aktivieren

* Trifft nur auf Modelle mit integrierten Turbo- oder Ruhefunktionen zu.

3.0 INSTALLATION

3.1 Zubehör

Folgendes Zubehör wird zusammen mit diesem Handbuch mitgeliefert. Sollte etwas fehlen, wenden Sie sich bitte sogleich an Ihren Fachhändler.

1. Fernbedienung
2. Holzschrauben (2 Stück) & Maschinenschrauben (2 Stück)
3. Gebrauchsanweisung
4. Batterie

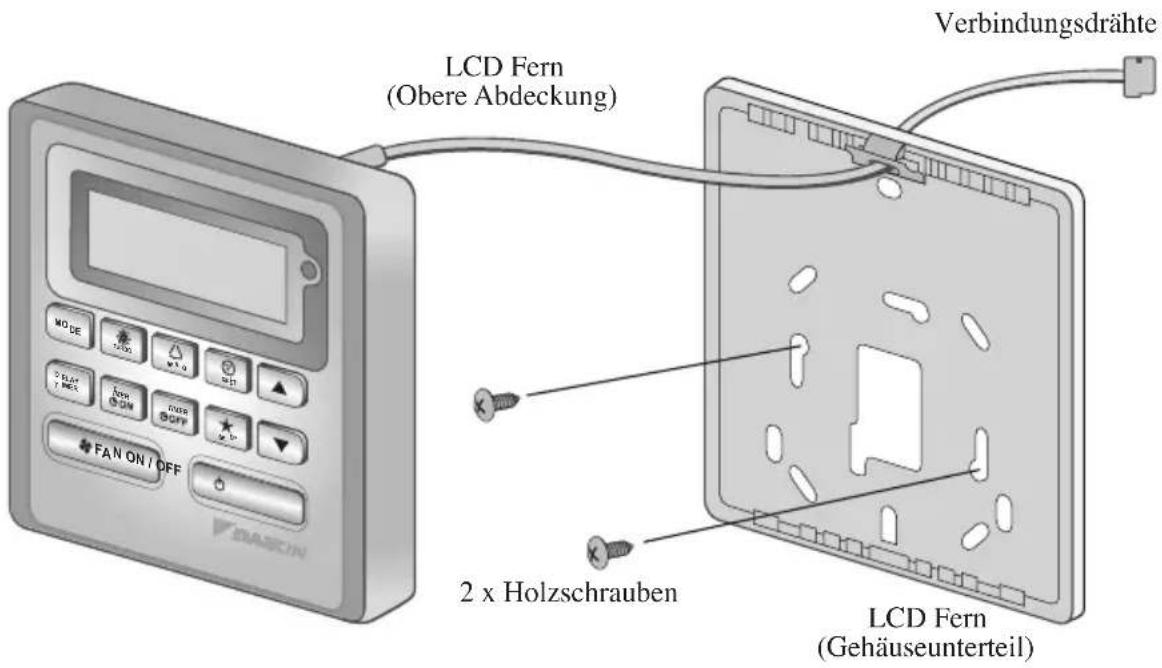

3.2 Installierungsschritte

I. Öffnen Sie zuerst den Clip an der Oberseite des Controllers, gefolgt vom Clip an der Unterseite. Entfernen Sie das Gehäuseoberteil des Controllers vom Unterteil des Gehäuses.
II. Befestigen Sie das Unterteil des Gehäuses mit den beiden mitgelieferten Schrauben an der Wand. Führen Sie danach die Verbindungsdrähte durch den Schlitz oben in der Mitte des Gehäuses, wie unten gezeigt, ein.
III. Führen Sie dann zuerst wieder den unteren Clip ein, und rasten Sie anschließend das obere Teil ein.

LCD Fern (Obere Abdeckung) Verbindungsdrähte 2 x Holzschrauben LCD Fern (Gehäuseunterteil)
