BEDIENUNGSANLEITUNG FX-AD18 Fuxtec

ORIGINAL-BEDIENUNGSANLEITUNG

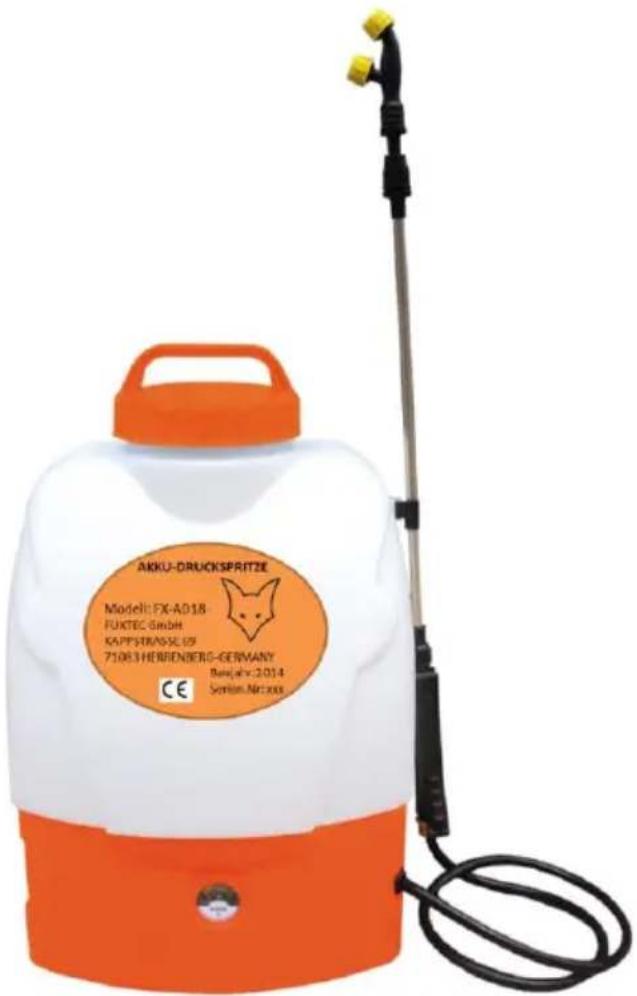

AKKU-DRUCKSPRITZE Modelt: FX-AD18 FUXTEC GmbH KAPPSTRASSLÜG 71083 HERRIENBERG-GERMANY Beizjahr: 2014 Semi-Mirkaux

Vorsicht:

Bitte lesen Sie diese Anleitung sorgfältig und arbeiten Sie streng nach dem in der Anleitung des Lieferanten angegebenen Sicherheitsstandards. Falscher Gebrauch kann Sie und andere verletzen.

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg – Germany Baujahr 2019

Inhalt

1. Bestimmungsgemäßer Gebrauch 2
2. Einleitende Worte.... 2
3. Allgemeine Sicherheitshinweise.... 5
4. Pflanzenschutz-Spritzmittel und der sichere Umgang damit ..... 6
5. Sicherer Umgang mit dem Akku und dem Ladegerät...... 7
6. Arbeitskleidung 8
7. Beim Gerätetransport 8
8. Vor und nach der Arbeit ...... 9
9. Wartung und Reparatur...... 10
10. Technische Daten 11
11. Spritzen.... 11
12. Kennzeichnen des Behälterinhaltes 12
13. Anwendung der Druckspritze 13
14. Wartung, Stilllegung und Aufbewahrung.... 16
15. Gewährleistung und Verschleißteile 18
16. Fehlerursachen 19
17. EG-Konformitätserklärung 21

1. Bestimmungsgemäßer Gebrauch

Diese Druckspritze darf ausschließlich zum Ausbringen von zugelassenen, Schädlingsbekämpfungs-/Unkrautvernichtungsmitteln, flüssigen Pflanzenschutz, Flüssigdünger, die im autorisierten Fachhandel erhältlich sind, benutzt werden.

Andere Mittel dürfen mit dieser Druckspritze nicht ausgebracht werden. Unbedingt zu beachten sind die Hinweise der Pflanzenschutzmittelhersteller. Die Akku-Druckspritze darf nur zu vorgesehenen Verwendungszweck wie im Bedienungshandbuch angegeben und für die dort angegebenen Anwendungsbereichen eingesetzt werden. Für alle andere Zwecke darf die Druckspritze nicht verwendet werden!

2. Einleitende Worte

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, um die Verwendung und die Handhabung zu verstehen. Bitte bewahren Sie diese Anleitung gut auf um jederzeit darauf zurückgreifen zu können. Wenn Sie das Produkt an andere verleihen, geben Sie die Anleitung ebenfalls weiter. Wenn notwendig, erklären Sie das Produkt vor dem Ausleihen um einen Schaden durch unsachgemäße Verwendung zu vermeiden.

Das Produkt wird stetig weiterentwickelt. Bitte haben Sie dafür Verständnis, sollte die Anleitung nicht komplett auf das gekaufte Produkt passen.

In dieser Anleitung finden Sie verschiedene Warnhinweise. Diese

zeigen verschiedene Sicherheitshinweise. Wenn Sie eines dieser Warnhinweise sehen, gehen Sie mit oberster Vorsicht weiter vor, um Schäden zu vermeiden.

Informieren Sie den Anwender.

Folgende Warnhinweise finden Sie in der Anleitung:

Hinweis: Leichte Gefahr

Warnung: Mittlere Gefahr

Gefahr: Hohe Gefahr

Die an der Maschine angebrachten Warnhinweise (siehe Bilder unten) dienen den Bediener auf wichtige Sicherheitsanforderungen zu achten.

Verletzen Sie nicht sich und andere Personen!

Bitte beschädigen Sie das Gerät nicht!

Um die Umwelt nicht zu verschmutzen nur zweckbestimmte Verwendung!

Wir alle sind verpflichtet unsere Umwelt zu schützen und bitten Sie folgende Regeln strikt zu beachten!

Warnung

Prüfen Sie, ob alle Teile im Paket vorhanden sind.

Das Gerät muss vor der ersten Verwendung vollständig geladen werden. Wenn das Gerät längere Zeit eingelagert wurde ist der Akku nicht mehr vollständig geladen und muss nachgeladen werden.

Nicht mit nassen Händen, oder in nassen Räumen aufladen, da Sie

einen elektrischen Schlag bekommen könnten.

Beachten Sie, dass das Gerät nach jeder Verwendung vollständig aufgeladen wird, auch wenn Sie dieses längere Zeit einlagern wollen. Fühlen Sie sich beim Arbeiten mit dem Gerät unwohl, stellen Sie die Arbeit ein und suchen sie umgehend einen Arzt auf.

Versprühen Sie keine ätzenden Flüssigkeiten, Öle oder andere flüchtigen Flüssigkeiten, da Sie Feuer fangen könnten.

Eine falsche Mischung der chemischen Flüssigkeit kann Menschen und der Natur schaden. Berücksichtigen Sie vor der Verwendung das Pflanzenschutzgesetz.

Es ist verboten das Pflanzenschutzmittel in einen anderen Behälter umzufüllen, da die Gefahr besteht, dass es versehentlichen getrunken oder gegessen wird.

Um sicherzustellen, dass das Pflanzenschutzmittel nicht an Ihnen haften bleibt, müssen Sie folgendes tragen: Anti-Beschlaggläser, Mundschutz, lange Handschuhe, Schutzmantel, Stiefel und andere Schutzkleidung.

Die Verwendung ist ausgeschlossen wenn man betrunken, krank, müde, allergisch oder unter 18 Jahre alt ist. Außerdem gilt dies für Frauen in der Schwangerschaft.

Nach der Verwendung müssen Sie sich komplett mit Wasser und Seife waschen. Während der Verwendung muss die Arbeitskleidung täglich gewechselt werden.

Das Gerät muss nach jeder Verwendung vollständig gereinigt, getrocknet und aufgeladen werden. Lagern Sie dieses an einem kühlen Ort.

3. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung vor der ersten Inbetriebnahme aufmerksam durch und bewahren Sie sie sicher auf. Verwenden Sie dieses Gerät mit besonderer Vorsicht.

Das Missachten der Sicherheitshinweise kann lebensgefährlich sein. Halten Sie sich auch an die Unfallverhütungsvorschriften der Berufsgenossenschaften. Die Gebrauchsanweisung muss ständig am Einsatzort des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen, die mit Arbeiten mit und an dem Gerät (auch zur Wartung, Pflege und Instandsetzung) beauftragt ist. Halten Sie Personen und Tiere vom Arbeitsbereich fern. Niemals in Richtung anderer Personen, Tiere und Gegenstände spritzen. Der Benutzer ist verantwortlich für Gefahren oder Unfälle, die gegenüber anderen Personen und deren Eigentum auftreten. Dieses Gerät darf nur an Personen ausgeliehen bzw. weitergeben werden, die mit diesem Typ, seiner Bedienung und der Gebrauchsanweisung vertraut sind. Geben Sie stets diese Gebrauchsanweisung mit. Wenn Sie mit diesem Gerät arbeiten, sollten Sie in guter Verfassung, ausgeruht und gesund sein.

Es dürfen nur Zubehör und Anbauteile verwendet werden, die vom Hersteller geliefert und ausdrücklich für den Anbau freigegeben sind.

Nehmen Sie keine Änderungen an bestehenden

Sicherheitseinrichtungen und Bedienteilen vor.

Das Gerät darf nur in betriebssicherem Zustand benutzt werden. Es ist vor jeder Benutzung daraufhin zu überprüfen.

Wer die Sicherheits-, Gebrauchs- oder Wartungshinweise missachtet, haftet auch für alle dadurch verursachten Schäden und Folgeschäden.

4. Pflanzenschutz-Spritzmittel und der sichere Umgang damit

Verhindern Sie das Abfließen von Wasser, mit dem Sie die Maschine reinigen, in Flüsse, Seen oder Teiche um eine Verschmutzung zu vermeiden. Pflanzenschutzmittel dürfen auf keinen Fall der öffentlichen Kanalisation zugeführt werden. Pflanzenschutzmittel bzw. die Reste von Pflanzenschutzmitteln immer in einem geeigneten Behälter auffangen und bei den Sammelstellen für Haushaltschemikalien abgeben. Auskünfte zu Sammelstellen für Haushaltschemikalien sind bei den kommunalen Verwaltungsstellen zu erfragen. Sollte es Ihnen bei der Arbeit übel werden, oder sollten Sie übermäßig ermüden, sofort die Arbeit beenden. Sollte dieser Zustand anhalten, sofort den Arzt aufsuchen. Vermeiden Sie den direkten Kontakt mit dem Spritzmittel. Erlauben sie niemals Kindern oder Personen, die mit dem Umgang mit Spritzmitteln nicht vertraut sind, das Arbeiten mit Spritzmitteln. Bei Wechsel des Spritzmittels muss der Behälter gereinigt werden. Die Druckspritze nach dem Reinigen des Behälters, aber vor dem Einfüllen des neuen Spritzmittels, erst mit klarem Wasser betreiben, um Rückstände aus der Pumpe und den Schläuchen auszuspülen. Eventuelle chemische Reaktionen werden dadurch vermieden. Nicht in engen oder geschlossenen Räumen spritzen – Vergiftungsgefahr durch Spritzmittel. Pflanzenschutzgeräte dürfen z.B. in Gewächshäusern nur dann eingesetzt werden, wenn für ausreichende Be- bzw. Entlüftung gesorgt ist. Die behandelten Gewächshäuser sind zu kennzeichnen. Ein Wiederbetreten ist erst nach gründlicher Lüftung zu empfehlen. Verbleibende Reste von Pflanzenschutzmittel können zu Korrosion und damit zur Beschädigung des Gerätes führen. Besonderes Augenmerk gilt den Verschleißteilen wie Düsen, Filter und Dichtungen.

5. Sicherer Umgang mit dem Akku und dem Ladegerät

Vergewissern Sie sich vor dem Anschluss an das Stromnetz über die korrekte Netzspannung.

Das Ladegerät darf ausschließlich an ein Stromnetz, welches der Betriebsspannung von mindestens 100V bis maximal 240V AC 50/60Hz entspricht und nur mit korrektem Netzkabel mit EURO-Stecker und falls notwendig einem der mitgelieferten Steckdosenadapter angeschlossen werden.

Verwenden Sie jeweils den korrekten Steckdosenadapter.

Die beiden Kontakte des Akkus (+ / -) niemals über einen leitenden Gegenstand verbinden (kurzschließen).

Zum Ein- und Ausstecken des Netzsteckers immer den Stecker direkt anfassen, niemals am Kabel ziehen.

Halten Sie das Ladegerät, den Akku und den gesamten Bereich der Elektronik des Gerätes von Spritwasser fern. Zum Reinigen dieser Komponenten ist ausschließlich ein trockenes oder nur leicht feuchtes Tuch zu verwenden. Vor dem Reinigen grundsätzlich den Netzstecker des Ladegerätes aus der Steckdose des Stromnetzes, sowie das Ladekabel aus der Ladebuchse des Gerätes ziehen.

Im Inneren des Gehäuses des Akkus befinden sich gefährliche Substanzen, den Akku und das Ladegerät niemals öffnen!

Ausschließlich das originale Ladegerät zum Aufladen des Akkus verwenden.

Der Akku und das Ladegerät dürfen nicht mit dem Hausmüll entsorgt werden, sondern sind bei den offiziellen Abgabestellen für Elektrogeräte abzugeben.

Elektrogeräte gehören nicht in den Hausmüll. Gerät, und Zubehör zur Entsorgung bei den offiziellen Abgabestellen für Elektrogeräte abgeben.

Auf dem Akku (20):

Akku enthält Blei. Der Akku darf nicht über den Hausmüll entsorgt werden sondern ist bei den offiziellen Abgabestellen für Elektrogeräte abzugeben.

6. Arbeitskleidung

Vorschriftsmäßige Schutzkleidung, die alle Körperteile vor den Kontakt mit Pflanzenschutzmittel bewahrt ist zu tragen - Schutzhandschuhe, Gesichtsschutz (z.B. Schutzbrille), Fußschutz, Körperschutz – z. B. Gummischürze, ggf. Atemschutz.

Die Kleidung soll zweckmäßig, d.h. enganliegend, aber nicht hinderlich sein.

Beim Arbeiteten in dichten, hohen Pflanzenbeständen, in gut belüfteter Gewächshäusern, und bei der Verwendung von gefährlichem Spritzmittel immer Atemschutzmaske verwenden.

Mit Spritzmittel durchnässte Arbeitskleidung sofort wechseln.

7. Beim Gerätetransport

Stellen Sie beim Transport immer die Pumpe ab.

Um Beschädigungen zu vermeiden und unter Berücksichtigung der möglichen Gefahren im Straßenverkehr ist das Gerät beim Transport in Fahrzeugen gegen Umkippen und gegen Herumfliegen durch Festschnallen zu sichern.

Das Auslaufen von Spritzmittel ist auszuschließen. Der Behälter, die Pumpe, der Kraftstofftank und alle spritzmittelführenden Schläuche und Rohre sind auf Dichtheit zu überprüfen. Vor dem Transport sollten Sie den Behälter entleeren und reinigen.

8. Vor und nach der Arbeit

Überprüfen Sie vor jedem Arbeiten das komplette Gerät auf betriebssicheren Zustand. Der Kippschalter Pumpe muss funktionstüchtig sein. Bei Unregelmäßigkeiten, erkennbaren Beschädigungen, nicht ordnungsgemäßen Einstellungen oder eingeschränkter Funktionstüchtigkeit, beginnen Sie nicht mit der Arbeit, sondern lassen Sie das Gerät von einer Fachwerkstatt überprüfen. Der Behälter, die Pumpe und alle spritzmittelführenden Schläuche und Rohre sind auf Dichtheit zu überprüfen.

Im Umkreis von 15 Meter dürfen sich keine weiteren Personen aufhalten. Das Gerät darf nur von einer Person bedient werden.

Achten Sie vor dem Einschalten der Pumpe darauf, dass das Handventil am Spritzrohr nicht auf Dauerspritzbetrieb eingerastet ist. Das Handventil muss geschlossen sein. Richten Sie das Spritzrohr auf einen freien Bereich.

Sorgen Sie in beengten Verhältnissen, in dichten, hohen Pflanzenbeständen, in belüfteten Gewächshäusern, in Mulden oder in Gräben während der Arbeit immer für ausreichenden Luftaustausch. Bleiben Sie immer in Rufweite zu anderen Personen, die in einem Notfall Hilfe leisten können. Legen Sie rechtzeitig Arbeitspausen ein.

Rauchen Sie nicht am Arbeitsplatz.

9. Wartung und Reparatur

Führen Sie nur solche Wartungs- und Reparaturarbeiten selbst aus, die in dieser Gebrauchsanweisung beschrieben sind. Alle anderen Arbeiten sind von einer Fachwerkstatt auszuführen.

Bei Wartung und Reparatur ist immer die Pumpe abzustellen und das Ladekabel des Ladegerätes aus der Ladebuchse des Gerätes zu ziehen.

Das Gerät darf nicht in der Nähe von offenem Feuer gewartet, repariert oder aufbewahrt werden.

Der Druckschlauch, das Handventil, das Manometer (modellabhängig) das Spritzrohr und der Düsenaufsatz dürfen nur bei abgeschalteter Pumpe und im drucklosen Zustand abgeschraubt werden. Halten Sie dazu bei abgeschalteter Pumpe das Spritzrohr in den Behälter oder in einen geeigneten Auffangbehälter für Spritzmittel und betätigen Sie das Handventil.

Bei allen Reparaturen dürfen nur Original-Ersatzteile des Herstellers verwendet werden.

An dem Gerät dürfen keine Änderungen vorgenommen werden, da hierdurch die Sicherheit beeinträchtigt werden kann und Unfall- und Verletzungsgefahr besteht!

10. Technische Daten

	Akku Druckspritze
Modell	FX-AD18
Abmessung(cm)	33.5×21.5×54
Gewicht netto (kg)	5.2
Kapazität Tank(L)	18
Pumpe	Elektropumpe 12V 2.1A
Batterie	12 V /8AH/10AH/12AH
Ladegerät	Input 220V,Output12V, 1 A /1.7A
Arbeits-Druck (MPa)	0.15~0.4

11. Spritzen

Das Gerät nicht bei Wind oder Regen einsetzen, um eine großflächige Verteilung des Sprühmittels zu vermeiden.

Vor Arbeitsbeginn Windrichtung prüfen.

Spritzen Sie am besten in den Morgen- oder Abendstunden, da es eher windstill ist.

• Das ordnungsgemäß vorbereitete Gerät auf den Rücken tragen.
• Beim Einschalten der Pumpe das Handventil geschlossen lassen (nicht betätigen).
• Je nach gewünschter Reichweite und erforderlicher Ausbringmenge den Arbeitsdruck über den Kippschalter Pumpe

wählen.

• Das Spritzrohr am Handventil in der Hand halten.
- Über den Kippschalter bei längeren Pausen und beim Beenden des Spritzvorgangs unbedingt die Pumpe abschalten.

12. Kennzeichnen des Behälterinhaltes

Den jeweiligen Aufkleber für Behälterinhalt Herbizide, Fungizide oder Insektizide am Behälter anbringen.

ACHTUNG:

Niemals unterschiedliche Spritzmittel in den Behälter einfüllen. Beim Wechsel des Spritzmittels den Behälter und alle flüßigkeitsführenden Teile gründlich reinigen und mit reichlich Wasser nachspülen.

Herbizide Insektizide Fungizide

13. Anwendung der Druckspritze

Batterie:

• Vor der Inbetriebnahme komplett aufladen.
• Nach längerer Standzeit muss die Batterie auch geladen werden.

- Laden mit dem Ladegerät:

Schließen Sie das Ladekabel nur an eine 220V Wechselstrom Steckdose an. Die Signalleuchte des Ladegeräts leuchtet rot solange nicht komplett geladen ist. Wenn das Signal auf Grün wechselt weitere 2h laden und der Akku ist vollständig geladen und arbeitsbereit:

Eingangs-Betriebsspannung	AC100V~240V
Betriebsspannungsfrequenz	50/60Hz
Betriebs-Temperatur	+10°C~+30°C
Lager-Temperatur	-10°C~+40°C

• Ein Neugerät muss 12h geladen werden.
• Alle 3 Monate sollte die Batterie geladen werden um die Lebensdauer zu verlängern.
• Während des Ladevorgangs den Schalter ausgeschaltet lassen.
• Stecker nach dem Ladevorgang aus der Steckdose ziehen.
• Das rote Kabel muss mit dem roten Ende der Batterie verbunden werden. Ein Fehlanschluss kann die Batterie und das Gerät beschädigen.

- Nicht in feuchter Umgebung oder mit feuchten Händen den Ladevorgang durchführen.

- Ausschließlich mit dem mitgelieferten Originalkabel den Ladevorgang durchführen. Ein Missbrauch kann einen Brand verursachen.

- Bitte ziehen Sie nach dem Ladevorgang das Kabel aus dem Sockel.

- Keine Aufladung über Stromerzeuger oder sonstige andere Stromquellen außer eines normalen Hausanschlusses. Dies könnte zur Zerstörung des Gerätes führen.

Falls die Batterie getauscht werden muss, sollte dies von einer Fachwerkstatt durchgeführt werden. Die Batterie bitte laut Batterieverordnungsgesetz entsorgen.

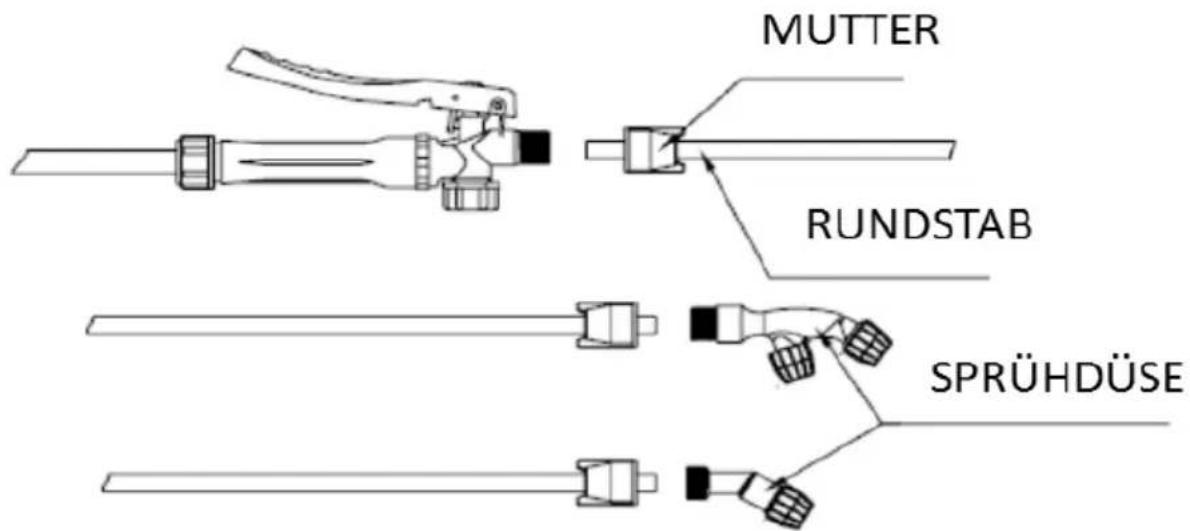

Verbindung der Spritzdüsen:

a.) wie in der Skizze dargestellt die Spritze montieren
b.) mit dem Schraubverschluss die Sprühdüse befestigen

Achtung: Die Mutter nicht mit einer Zange befestigen, diese könnte dadurch beschädigt werden. Möchten Sie höhere Ebenen sprühen, benutzen Sie die Doppelsprühdüse. Die Maschine hat drei verschiedene Anschlüsse für Ihren Bedarf.

MUTTER RUNDSTAB SPRÜHDÜSE

Achtung:

• Vor Befüllung drauf achten, dass die Pumpe ausgeschaltet ist
  ● Bitten nur soviel Mittel befallen, wie Sie verarbeiten möchten
• Es ist verboten stark säure enthaltene Mittel zu verwenden und auch keine Farben.

Stoppen der Pumpe

• Stellen Sie den Schalter auf Position "o", um die Pumpe zu stoppen.
• Lassen Sie den Griff los und stoppen Sie die Operation.

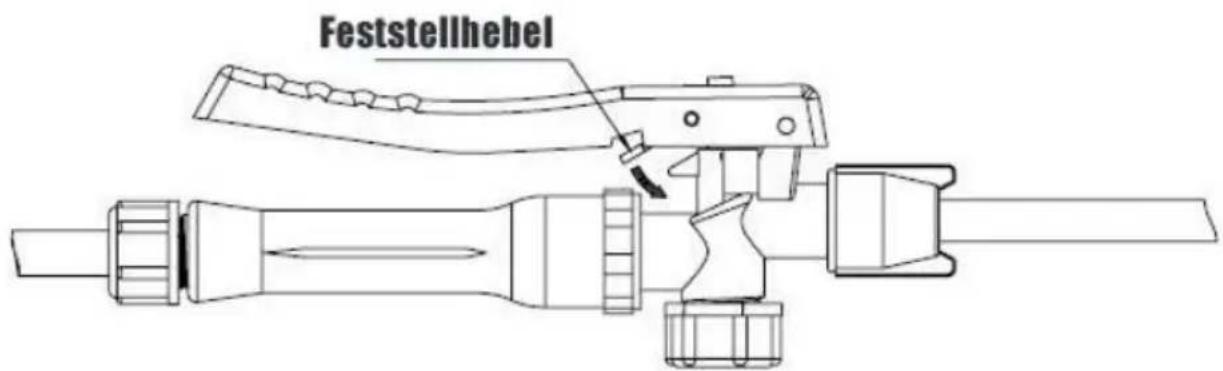

Feststellhebel

Zum Spritzen das Handventil betätigen

Diese Druckspritze eignet sich zum Ausbringen von zugelassenen, flüssigen Pflanzenschutz-, Schädlingsbekämpfungs- und Unkrautvernichtungsmitteln, sowie Flüssigdünger, die im autorisierten Fachhandel erhältlich sind. Wir empfehlen, nur die von der BBA (Biologischen Bundesanstalt in Deutschland) zugelassenen Pflanzenschutzmittel zu verwenden.

Die Verwendungsbereiche der Druckspritze sind im Ackerbau, Baumschulen, Forst, Obstbau, Weinbau, Gemüsebau und

Unterglaskulturen bei ausreichender Be- bzw. Entlüftung.

Wenn der Batterie Status zu gering ist, wird der Flüssigkeitsfluss nach und nach kleiner und die Batterie muss aufgeladen werden.

14. Wartung, Stilllegung und Aufbewahrung

Bewahren Sie das Gerät an einem trockenen, frostfreien und sicheren Ort bei einer Umgebungstemperatur bis max. 35°C auf.

Es dürfen keine offenen Feuerstellen oder dergleichen in der Nähe sein.

Den Akku (und eventuell einen Zusatz-Akku) auch in der Stilllegungszeit regelmäßig einmal pro Monat mit dem Ladegerät aufladen.

Unbefugte Benutzung - besonders durch Kinder - ausschließen!

Nach einer Einlaufzeit von ca. 5 Betriebsstunden müssen alle erreichbaren Schrauben und Muttern auf Festsitz überprüft und evtl. nachgezogen werden. Kontrollieren Sie vor jeden Arbeitsbeginn die gesamte Druckspritze auf betriebssicheren Zustand. Bei ordnungsgemäßem Gebrauch behält der Akku über Jahre hinweg seine Funktionsfähigkeit. Dazu muss beachtet werden den Akku niemals vollständig zu entladen. Sobald beim Spritzen nur noch ein deutlich niedrigerer Betriebsdruck von der Pumpe aufgebaut werden kann, sollten Sie den Spritzvorgang mit diesem Akku beenden und den Akku wieder aufladen.

Wird die Akku-Druckspritze über längere Zeit nicht in Betrieb

genommen, wird empfohlen den Akku einmal pro Monat mit dem Ladegerät aufzuladen. Dadurch wird einer selbständigen Tiefenentladung des Akkus vorgebeugt.

Folgendes nach jedem Arbeitstag durchführen:

1) Reinigen Sie die Oberfläche der Maschine von Staub und Öl.
2) Der Behälter täglich nach Gebrauch entleeren und mit Wasser gut durchspülen. Reinigungshinweise in der Gebrauchsanweisung des Pflanzenschutzmittels beachten.
3) Alle Verbindungen auf Undichtigkeit überprüfen und ggf instand setzen lassen.
4) Batterie vor Einlagerung komplett aufladen.

Sobald beim Spritzen mit der Druckspritze Luft mit aus der Düse austritt (Nebelschwaden entstehen), ist die Pumpe sofort abzuschalten. Im Spritzmitteltank befindet sich dann noch eine Restmenge von weniger als 50 ml. Wenn Sie kein weiteres Spritzmittel nachfüllen wollen und das Spritzen beenden wollen, ist diese verbleibende Restmenge mit einem Liter Wasser zu verdünnen und auf der behandelten Fläche auszubringen. Nach Abschalten der Pumpe das Spritzrohr nach unten auf die behandelte Fläche halten und das Handventil betätigen, so dass auch die Restmenge im Druckschlauch ausgebracht wird.

Niemals die Pumpe ohne Flüssigkeit im Spritzmittelbehälter laufen lassen. Die Pumpe wird beim Trockenlaufen beschädigt.

Beim Arbeitsende die Pumpe abschalten. Entleeren und reinigen Sie den Behälter und bereiten Sie ihn zur Lagerung vor, reinigen Sie

Gesicht und Hände gründlich mit Wasser und Seife, legen Sie die Arbeitskleidung ab und waschen Sie diese regelmäßig.

15. Gewährleistung und Verschleißteile

Der Hersteller garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Gewährleistungszeit nach dem Verkaufstag auftreten. Fragen Sie im Zweifelsfall den FUXTEC Kundenservice. Die FUXTEC GmbH ist als Verkäufer des Produktes für die Gewährleistung verantwortlich.

Wir bitten um Ihr Verständnis, dass für folgende Schadensursachen keine Gewährleistung übernommen werden kann:

• Nichtbeachtung der Gebrauchsanweisung.
• Unterlassung von notwendigen Wartungs- und Reinigungsarbeiten.
• Verschleiß durch normale Abnutzung.
• Verwendung nicht zugelassener Arbeitswerkzeuge.
• Gewaltanwendung, unsachgemäße Behandlung, Missbrauch oder Unglücksfall.
• Eingriffe nicht sachkundiger Personen oder unsachgemäße Instandsetzungsversuche.
• Verwendung ungeeigneter Ersatzteile bzw. nicht Originalteile, soweit diese den Schaden verursachten.
• Verwendung nicht zugelassener Mittel im Behälter.

- Schäden, die auf Einsatzbedingungen aus dem Vermietgeschäft zurückzuführen sind.

Reinigungs-, Pflege- und Einstellarbeiten werden nicht als

Gewährleistung anerkannt.

Verschiedene Bauteile unterliegen gebrauchsbedingtem Verschleiß bzw. einer normalen Abnutzung und müssen ggf. rechtzeitig ersetzt werden.

Nachstehende Verschleißteile unterliegen nicht der

Herstellergarantie:

• alle mit Spritzmittel in Berührung kommenden Gummiteile
• Sprühdüse
• Filter
• Dichtungen
• Akku
• Elektrische Sicherung

16. Fehlerursachen

Wenn Sie abnormale Sprühergebnisse feststellen, bitte folgendes überprüfen:

Falls diese Fehlerbehebungsmassnahmen nicht helfen kontaktieren Sie den FUXTEC Kundenservice.

Problem	Grund	Abhilfe
Motor ohne Funktion	Schalter ist auf Position "0"	Schalter auf"—"
	Stecker ist locker	einstecken
	Schalter beschädigt	Austauschen
	Kabel beschädigt ausgesteckt	Austauschen
	Sicherung durchgebrannt	Austauschen
	Der Motor bleibt stehen	Austauschen
		Der Motor überhitzt	Austauschen
		Geringe Energiespannung	Aufladen
		Hoher Druck vorhanden	Griffschalter öffnen
		Druckschalter ohne Funktion	Austauschen
Motor läuft	Ohne Funktion	Sprühdüse verstopft	Säubern
		Keine Flüssigkeit im Tank	Auffüllen
		Luftventil verstopft	Säubern
		Pumpenventil verstopft	Säubern
		Filter verstopft	Säubern
		Mutter lose	Festschrauben
		Pumpenventil verklemmt/verstopft	Säubern
		Druckfeder ohne Funktion	Austauschen
		Membrane ohne Funktion	Austauschen
	Druck steigt nicht	Pumpenventil	Säubern
		Einstelldruckventil	Säubern
		Intankventil	Säubern
		Motor abnormaler Lauf	Austauschen
		Verschleiß des Auslaufes	Austauschen
		Druckschalter	Austauschen
		Leitungen sind geknickt oder verstopft	Säubern oder austauschen
		Druckmutter ist lose	fest schrauben
		Druckfeder ohne Funktion	Austauschen
		Geringe Batteriestatus	Aufladen oder Batterie tauschen
Sicherung schmilzt
Motor ohne Funktion		Druckschalter defekt	Austauschen
		Schalter nicht korrekt	Austauschen
		Schalter auf "0" Position	Umschalten
		Motor arbeitet nur schwer	Austauschen

17. EG-Konformitätserklärung

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg - Germany

erklärt in alleiniger Verantwortung, dass das Produkt Akku Druckspritze

Modell 3WD-18B (interne Modellbezeichnung FX-AD18)

den Bestimmungen folgender EU-Richtlinien entspricht:

2006/42/EG und RL - 2004 - 108 EG über elektromagnetische Verträglichkeit.

Angewandte Normen:

ISO 4254-1:2009/AC:2010; ENISO 4254-6:2009/AC:2010 Annex I von

2006/42/EG EN ISO14982:2009

Herrenberg, 22.10.2021

Tian GumproA

Tim Gumprecht

Hersteller:

FUXTEC GmbH, KAPPSTRASSE 69, 71083 HERRENBERG, GERMANY

Aufbewahrung der technischen Unterlagen:

FUXTEC GmbH • Kappstraße 69 • 71083 Herrenberg • Germany

T. Gumprecht, Geschäftsführung

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg – Allemagne

Herrenberg, 22.10.2021

Tun Gumpre#

Tim Gumprecht

fabricant :

FUXTEC GmbH, KAPPSTRASSE 69, 71083 HERRENBERG, ALLEMAGNE

FUXTEC GmbH • Kappstraße 69 • 71083 Herrenberg • Allemagne

T. Gumprecht, Direction
