Original-Bedienungsanleitung

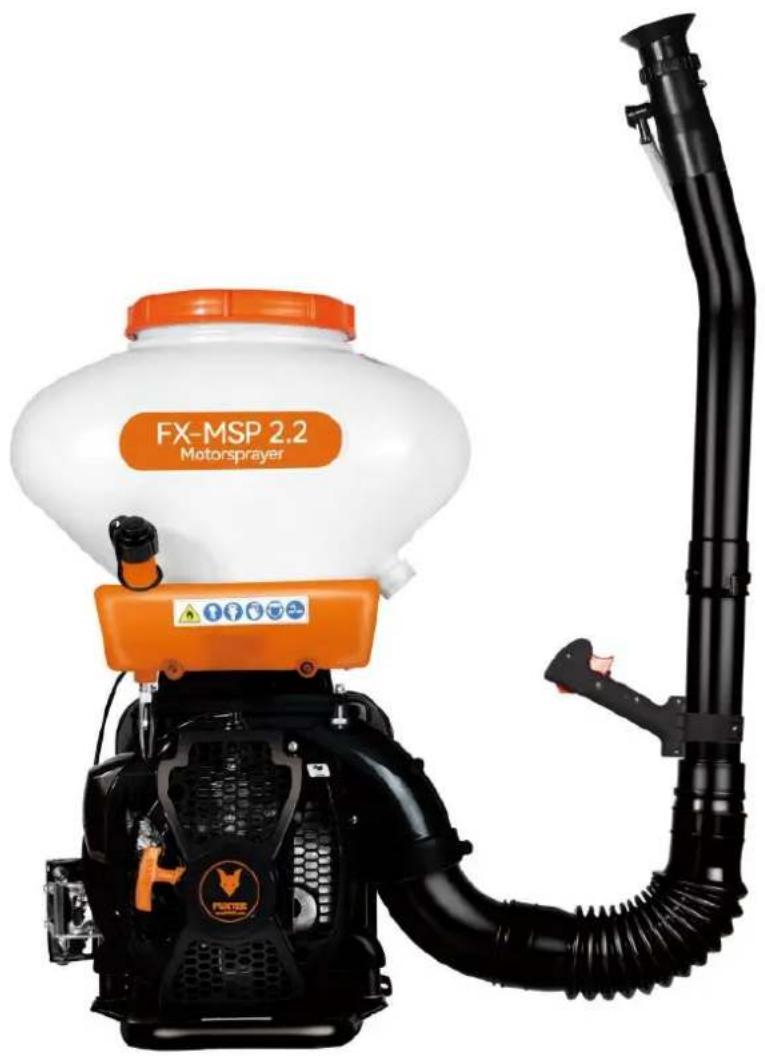

FUXTEC Motorsprüher Modell FX-MSP2.2

Achtung

Lesen und beachten Sie sorgfältig alle diese Hinweise in diesem Handbuch, bevor Sie dieses Werkzeug benutzen.Halten Sie das Benutzerhandbuch bei der Arbeit immer griffbereit.

FUXTEC GmbH

Kappstraße 69, 71083Herrenberg-Gülstein, Germany

Inhaltsverzeichnis

Einführung 5

Sicherheits- und Warnhinweise 6

Inbetriebnahme der Maschine....9

Befüllen und Starten 12

Zerstäuben / Benebeln 16

Störungen und Fehlerbehebung 17

Technische Instandhaltung und Aufbewahrung 19

Technische Ausführung...... 21

EG-Konformitätserklärung 22

Einführung

Der FUXTEC Motorsprüher FX-MSP2.2 ist tragbar, flexibel und aus hochwertigen / hochleistungsfähigen Material für die Anwendung gegen Unkraut und Schutz von Pflanzen in großen Gebieten und zur Schonung von landwirtschaftlichen Anbauten. Das Gerät kann auch für die Entfernung von Unkraut, Laub und die Aufbereitung von Dünger, sowie zur Salzsprühungverwendet werden.

Bevor Sie Ihre Maschine zum ersten Mal in Gebrauch nehmen, lesen Sie die vorliegende Bedienungsanleitung bitte gründlich.

Warnung!

Die Maschine wir mit einem 2-Takt-Benzingemisch gefüllt. Das Verhältnis zwischen Benzin und Öl ist mit einem Mischverhältnis 25:1 festgelegt. Verwenden Sie ein 2-Takt Öl für Benzinmotoren. (Es ist grundsätzlich verboten ein anderes Öl zu verwenden)

Die Maschine sollte 3-5 Minuten im Betrieb gewesen sein bevor das Gerät wieder gestoppt wird. Um Schäden an der Maschine zu vermeiden ist es grundsätzlich nicht zulässig, dass die Maschine auf der höchsten Stufe läuft bevor Sie nicht warm gelaufen ist. Es ist unter anderem grundsätzlich untersagt die Maschine bei Höchstgeschwindigkeit zu stoppen.

Um Feuer zu verhindern, muss die Maschine zum Befüllen von Benzin ausgeschaltet werden. Das Rauchen während dem Befüllen des Tanks ist nicht erlaubt!

Funktionen / Grundzüge

- Die Hauptbestandteile der Maschine bestehen aus hochwertigem Kunststoff; somit hat die Maschine ein geringeres Gewicht.

- Alle Teile sind aus verstärktem Plastik, die Stahl- und Metallteile sind rostfrei, dadurch sind die Materialien unempfindlicher und langlebiger.

- Die Tanköffnungist groß gehalten, dadurch ist ein Einfüllen des Benzins einfach und kann direkt aus dem Kanister eingefüllt werden.

• Die verarbeiteten Bauteile sind hochwertig und vor Erhitzung geschützt.

Sicherheits- und Warnhinweise

1. Lesen Sie die Anleitung sorgfältig durch. Seien Sie sicher, dass Sie die Bedienungsanleitung genau verstanden haben, bevor Sie mit der Maschine arbeiten.
2. Tragen Sie Sicherheitskleidung / Schutzkleidung wie:

1) Sicherheitskappe / Schutzmütze

2) Sicherheitsbrille (Nebel)

3) Atemmaske

4) Lange Sicherheitshandschuhe

5) Sicherheitskleidung gegen Giftige Stoffe

6) Sicherheitsschuhe

1. Folgende Personen dürfen mit der Maschine nicht arbeiten:

1) alkoholisierte Personen.
2) minderjährige und alte Personen.
3) Personen die keine Kenntnisse über die Maschine haben.
4) Personen, die aufgeregt, nervös und übermüdet sind.
5) schwangere und stillende Frauen.

1. Verhütung von Feuer

1) Entzünden Sie kein Feuer oder Rauchen Sie nicht in der Nähe der Maschine.
2) Befüllen Sie den Benzintank nicht solange der Motor noch warm ist.
3) Befüllen Sie niemals die Maschine nach der Reinigung des Geräts.
4) Immer den Tankdeckel fest verschließen.

5. Starten der Maschine

1) Schalten Sie die Staubdüse auf die niedrigste Position, bevor Sie die Maschine starten, sonst wird die Chemikalie eingesprüht, wenn Sie die Maschine starten.
2) Es ist verboten an der Front der Blasdüse zu stehen. Sogar wenn die Sprühdüse verschlossen ist. Es können Rückstände des Reststaubs an der Röhre abgelagert sein.

6.Zerstäuben / Benebeln

1) Es ist empfehlenswert das Gerät bei kühlem Wetter zu benutzen. Zum Beispiel: am frühen Morgen oder am späten Nachmittag. Dies kann die Verdunstung der Chemikalie reduzieren und dadurch die Wirkung verbessern.
2) Wenn Ihr Mund oder Ihre Augen mit der Chemikalie in Verbindung geraten, waschen Sie diese sofort mit Wasser aus und gehen sie sofort zum Arzt.
3) Wenn Sie Kopfschmerzen oder einen Schwindelanfall haben, stellen Sie die Arbeit mit der Maschine ein und gehen Sie sicherheitshalber zum Arzt.
4) Beim Aufbereiten der Pestizide sollte der Anwender die Anweisungen auf dem Etikett befolgen.
5) Es ist verboten spezielle Flüssigkeiten zu verwenden, solche mit starken Säuren oder Lauge, etc.

Sicherheitssymbole auf der Maschine

	WARNUNG: Unsachgemäße Bedienung kann zu ernsthaften Verletzungen führen!
	Lesen Sie dieses Handbuch sorgfältig durch, damit Sieverstehen, wie man dieses Gerät richtig verwendet!
	Bitte während der Arbeit Gehörschutz tragen!
	Bitte während der Arbeit Atem- und Augenschutzmaske tragen!
	Bitte während der Arbeit Schutzhandschuhe tragen!
	Bitte während der Arbeit einen Schutzanzug tragen!
	Bitte während der Arbeit Sicherheitsschuhe tragen!
	WARNUNG: Sprühstoffe dürfen unter keinen Umständen eingeatmet werden!
	WARNUNG:leicht entflammbares Benzingemisch; Vermeiden von Feuer!
	WARNUNG: Gefahr vor heißen Bauteilen!
	WARNUNG: Während des Betriebes nicht in Düsen- oder Sprühöffnungen greifen!
	WARNUNG: Ändern Sie nie die Maschine. Abgas dieses Produkts enthalten Chemikalien die zu Krebs, Geburtsschäden und weiteren Krankheiten führen können!

Inbetriebnahme der Maschine

1. Wechsel vom Flüssigkeits- zum Granulatsprüher (Bsp. Salz)

Entfernen Sie die seitlichen Sicherheitsmuttern (1) des chemischen Tanks und demontieren Sie Sie den Tank (siehe dazu nächsten Schritt in Abb.2.Entnehmen Sie den Sprüheinsatz und setzen den Granulateinsatz (2, Abb.1) ein.

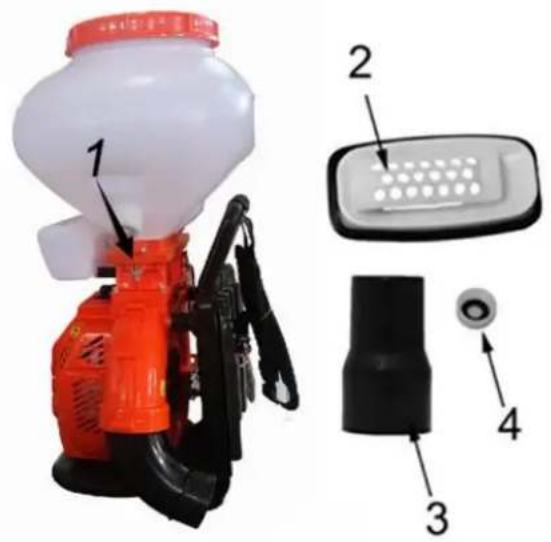

Abb.1

1. Sicherheitsschraube
2. Granulateinsatz
3. Granulataufsatz
4. Deckel

Demontage des chemischen Tanks

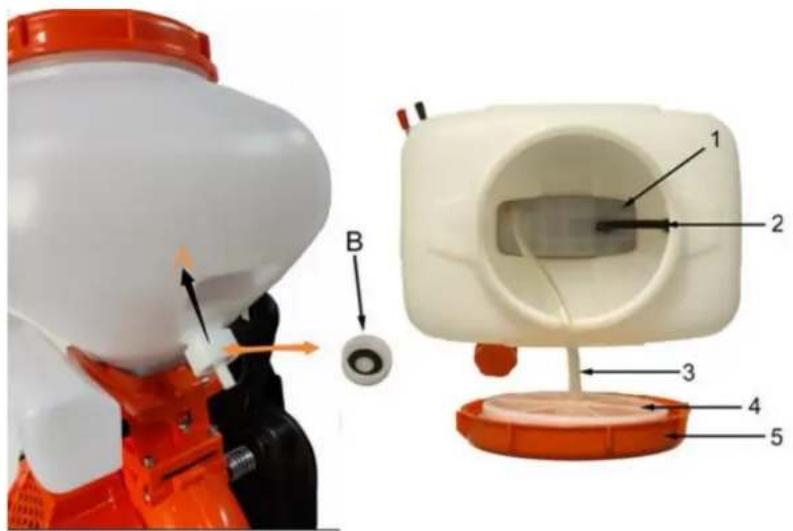

2) Entfernen Sie den unteren Deckel „A“ des chemischen Tanks, wechseln Sie die Spritzdüse welche mit dem Gummirohr / Gummischlauch verbunden ist und schrauben die den Deckel „B“ auf. (Achten Sie darauf das der Dichtungsring vorhanden ist, um ein Auslaufen desGranulats zu verhindern) wie in Abb. 3. Schrauben Sie den Deckel auf. Lösen Sie die Schläuche (2+3) und den Filter (5).

Abb. 2

1. Chemieeinsatz
   2.Schlauch
   3.Schlauch
2. Einfüllfilter
3. Deckel

1. Dichtungsring
   2.Verbindung
   3.Fixierschraube

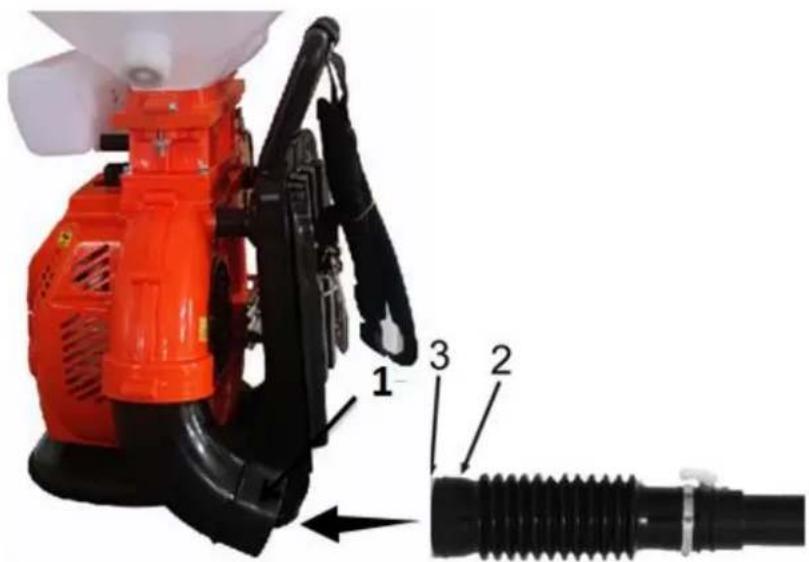

3) Verbinden Sie die Sprüheinheit mit der Maschine wie in Abb. 4

2. Montage der Sprühdüse

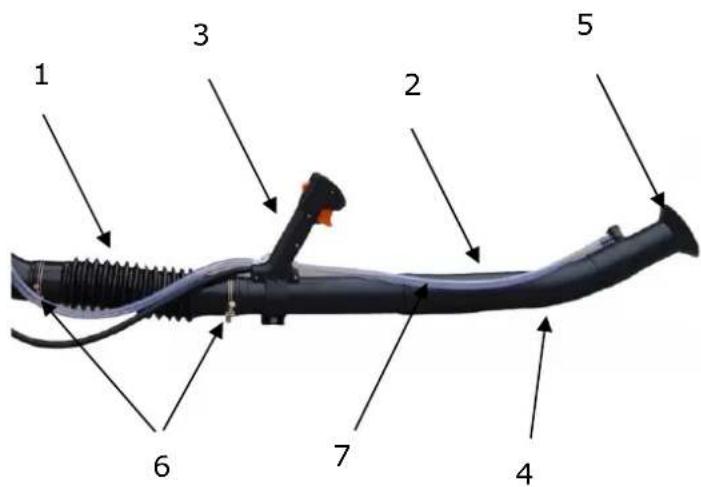

Abb. 5

1.Flexibler Schlauch
2.Sprührohr
3. Handgriff/Gasgriff
4.Rohrbogen
5.Sprühaufsatz Chemikalie
6.Rohrschellen
7.Schlauch

1 2 3 4 5 6 7

3. Anti- Elektrostatische Installation

Bestäuben oder Verteilen der chemischen Granulate können Elektrostatische Aufladungen erzeugen. Dies ist nach Anwendung derartigen Chemikalien unter bestimmten Voraussetzungen von Lufttemperatur und -feuchtigkeit nachgewiesen.

Um elektrostatische Aufladungen zu vermeiden, benutzen Sie bitte die beigefügte Sicherungskette (C) und montieren Sie den Kabelschuh (A) am Seilzugstarter. Bitte lösen Sie dazu eine Schraube des Starters und schieben Sie den Kabelschuh (A) darunter. Anschließend die Schraube des Starters wieder anziehen. Wenn die Luft feucht wird, ist die Elektrostatik hoch, besonders wenn die Haut der Röhre zum Besprühen und Verteilen der Granulate feucht ist. Elektrostatik kommt oft vor. Bitte achten Sie darauf.

Abb. 7

Die Sicherheitskette C sollte während des Arbeitens freihängend den Boden zur Erdung berühren.

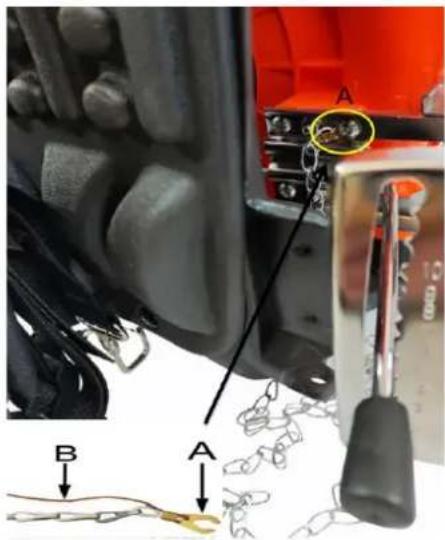

Gleichzeitig bitte das Massekabel (B) wie in Abb. 7 unter der Schlauchschelle montieren.

Befüllen und Starten

1. Prüfen vor Inbetriebnahme

1) Prüfen Sie, ob die Zündkerze etc. locker sind.
2) Prüfen Sie, ob die Öffnung der Luftkühlung blockiert ist, um eine Überhitzung zu verhindern.
3) Prüfen Sie, ob der Luftfilter verschmutzt ist.
4) Drücken Sie den Starter 2-3mal um zu sehen, ob der Betrieb der Maschine regelmäßig ist.

2. Betankung

1) Vor dem Befüllen des Tankes ist der Motor abzustellen.
2) Wir empfehlen ein Benzingemisch 25:1 – 40:1, das Öl muss ein 2-Takt Motorenöl sein. Die ersten 4-5 Betriebsstunden sollte ein Mischungsverhältnis von 25:1 genutzt werden. Ein falsches Mischverhältnis kann die Funktion des Motors zerstören. Das Gerät ist nicht für Sonderkraftstoffe oder Fertigmischungen ausgelegt.

3. Befüllen von Chemikalien

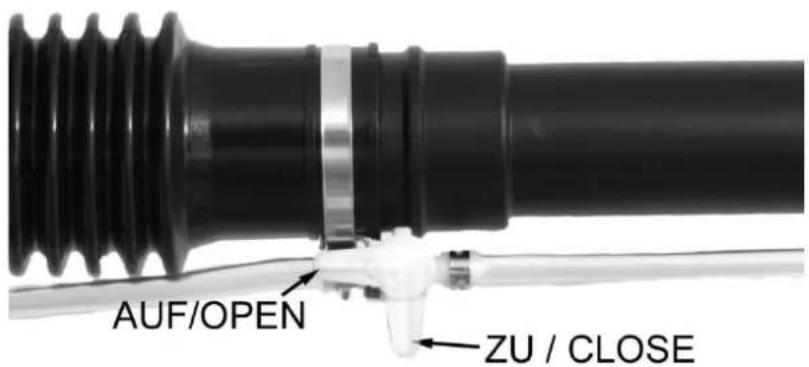

1) Während des Befüllens der Chemikalien muss der AUF / ZU -Schalter verschlossen sein, wie in Abb.8. Während der Sprühtank mit der Chemikalie befüllt wird, sollte das Gerät auf dem Boden stehen, ansonsten können aus der Maschine Chemikalien austreten.

2) Weil das chemische Pulver leicht zu Blockierung der Sprühleitungen führen kann, sollte die Chemikalie nicht lange im Tank sein.

3) Währen des Sprühens, sollte der chemische Tankdeckel fest zugedreht sein. Nach dem Sprühen der Chemikalie, bitte säubern Sie den Verschluss des Chemischen Tankverschlusses und drehen sie den Deckel fest zu.

Abb. 8

Bitte befolgen Sie die Anweisungen vor Betriebnahme des Gerätes:

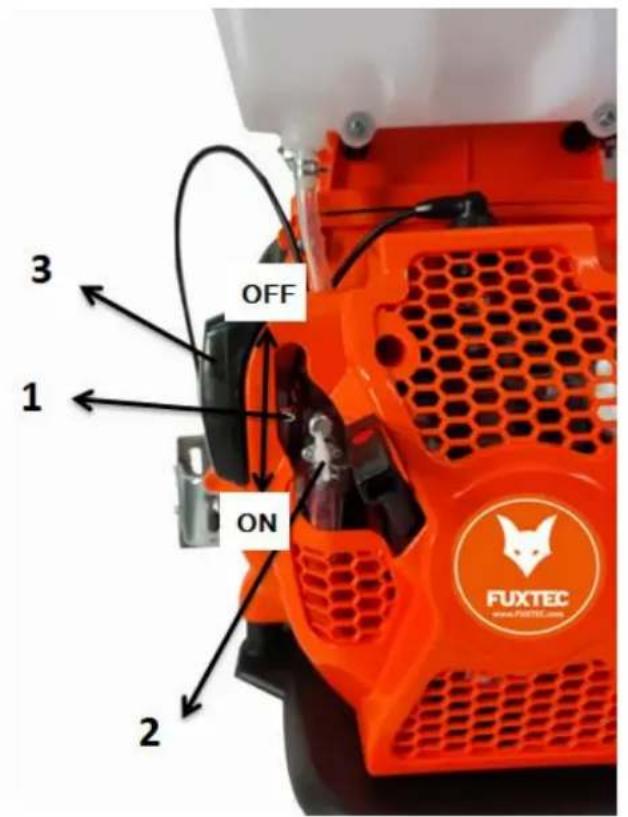

1) Stellen die den Benzinhebel auf die Startposition (Abb. 9).
2) Ziehen Sie den Choke Hebel auf die ON-Position.
3) Schieben Sie den Start-/Stopschalter in die Startposition.

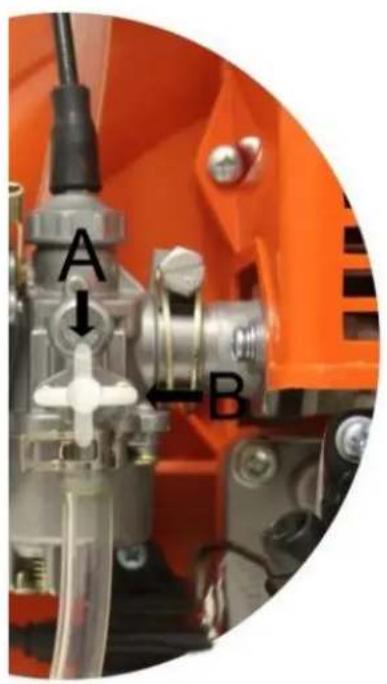

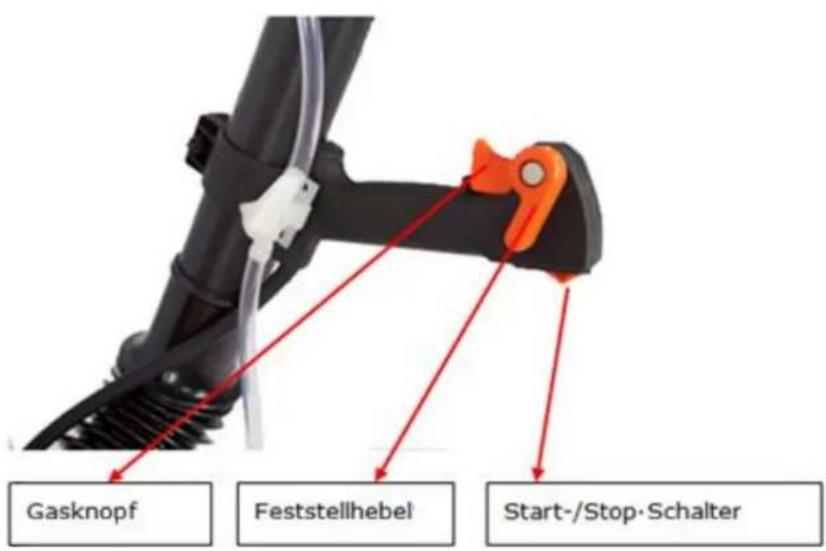

Gasknopf Feststellhebel Start-/Stop·Schalter

5) Ziehen Sie den Starterseilzug 2-3 mal und lassen Sie diesen langsam los. Um Schäden am Motor zu vermeiden, lassen Sie den Griff nicht schnell los.
6) Schließen Sie den Choke und ziehen Sie den Starterseilzug bis die Maschine zündet.
7) Lassen Sie die Maschine bei niedriger Geschwindigkeit für 2-3 Minuten laufen, dann können Sie die Sprühanlage betätigen.

Abb. 9

OFF ON 1 2 3 FUXTEC www.FUXTEC.com

A B

Benzinhahn

1. Chocke Hebel
2. Benzinhahn Pos.A: OFFEN

Pos.B: ZU

1. Luftfilter

5. Warmstart

1) Belassen Sie den Choke auf der OFF-Position.
2) Stellen Sie den Benzinhebel auf die ON-Position.
3) Ziehen Sie den Starterzeilzug 2-3 und lassen Sie diesen langsam los.

Achtung:

1) Ziehen Sie den Starterseilzug nicht über den Totpunkt hinaus, da ansonsten dieser reißen kann oder Beschädigungen am Gerät entstehen.
2) Der Starterseilzug ist nicht Bestandteil der Gewährleistung.

Ausschalten der Maschine

1) Während des Betriebs schalten Sie zuerst die Sprüh-Funktion der Chemikalie aus und dann stoppen Sie die Maschine indem Sie den Start-/Stopschalter in die Position Stop schieben.
2) Während der Bestäubungsfunktion, betätigen Sie den Benzin- und Bestäubungshebel auf die Schließposition. Dies führt zur Entleerung der Sprüheinrichtung.
3) Nach Arbeitsende, schließen Sie den Benzinschalter.

Bitte beachten Sie: Wenn die Maschine läuft, muss Ihre Kleidung fest anliegen und darf nicht mit der Maschine in Verbindung kommen, sonst kann die Maschine keine Kühlungsluft einsaugen, somit wird die Leistung reduziert und die Maschine kann einen Schaden bekommen.

Zerstäuben / Benebeln

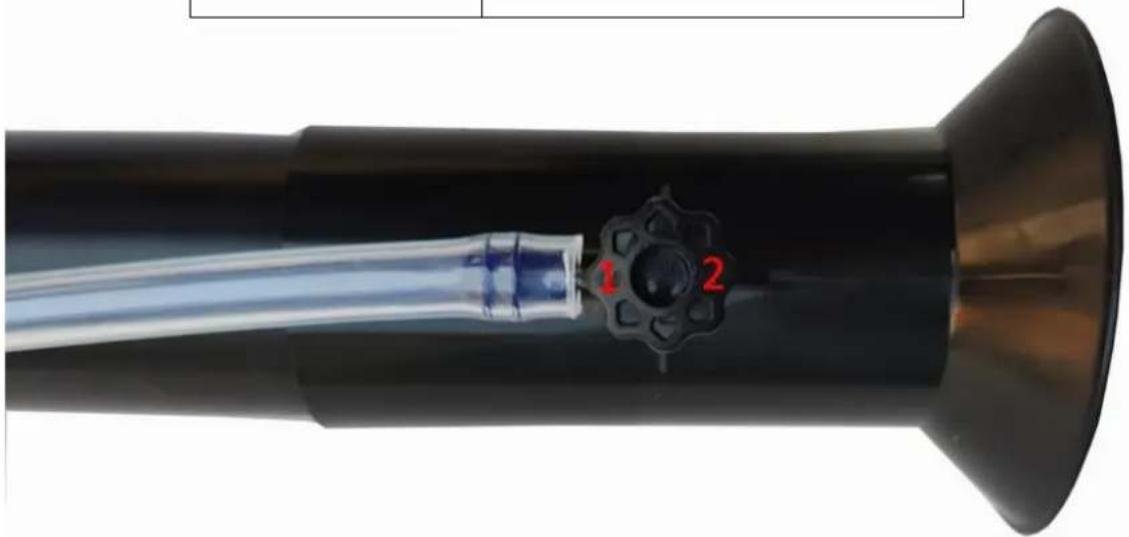

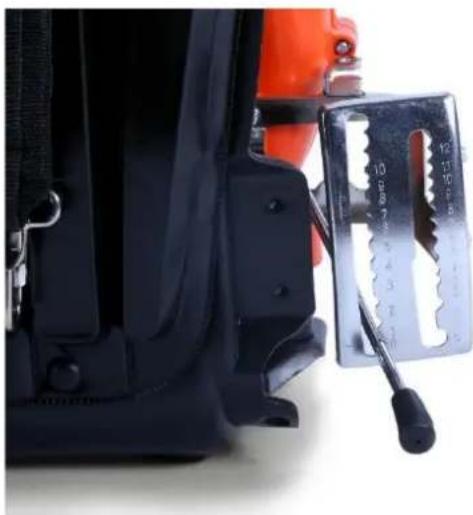

1) Zerstäuben: Öffnen Sie den Sprühdeckel, stellen Sie die Länge der Spritzdüse ein um die benötigte Menge zu erhalten. Betätigen Sie die Regulierung um die Menge der Zerstäubung zu ändern. Abb. 11

Abb. 11

Öffnung	Befüllung(L/min)
1	1
2	3

2) Benebeln: Regulieren Sie die Abnahmedosierung während des Sprühvorgangesam Gestänge (s. Abb. 12) an einem der zehn Positionierungslöcher am Einstellarm.

Abb. 12

Störungen und Fehlerbehebung

Maschine startet schlecht oder kann gar nicht gestartet werden:

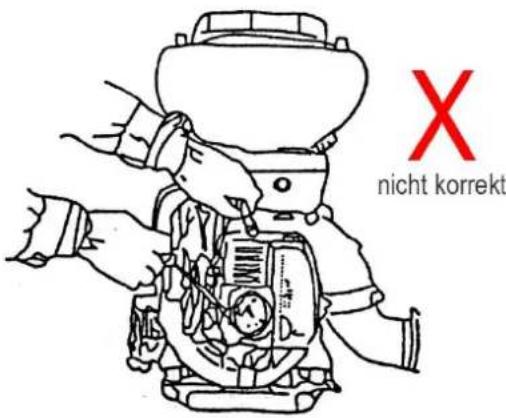

Überprüfen Sie, ob die Zündkerze einen Funken erzeugt. Schrauben Sie die Zündkerze ab. Führen Sie die Zündkerze wieder in den Zündkerzenstecker rein und stellen Sie sicher, dass die Zündkerze Masse hat. Prüfen Sie die Spannung und schauen Sie ob die Zündkerze einen Zündfunken hat. Seien Sie vorsichtig mit dem Anlasser; berühren Sie nicht das Metall an der Zündkerze zum Schutz um Sie vor einem elektrischen Schlag zu schützen.

Abb. 15

X nicht korrekt

MOTOR

Beachten Sie, dass die folgenden Wartungsintervalle nur bei normaler Betriebsbedingung gelten. Längere Arbeitszeiten oder extreme Arbeitsbedingungen (äußerst staubiger Arbeitsbereich usw.) verkürzen die empfohlenen Intervalle entsprechend.

Vor dem Gebrauch	Nach dem Gebrauch oder jeden Tag	Nach jedem Befüllen	monatlich	jährlich	Wenn Probleme auftreten	Wenn beschädigt	Nach Bedarf
x		x
	x

Komplettes Gerät	Visuelle Inspektion (Zustand, Benzin- und andere Lecks)	x		x
	Reinigung		x
Steuerungsgriff	Betrieb überprüfen	x		x
Luftfilter	Reinigen						x		x
	Wechsel durch einen Service-Händler 1)							x
Gehäuse	Überprüfen						x
	Auswechseln 1)					x		x	x
Treibstofftank	Reinigen						x		x
Vergaser	Leerlaufeinstellung überprüfen - Werkzeuge dürfen sich nicht bewegen 2)	x		x
	Leerlauf berichtigen								x
Zündkerze	Elektrodenabstand korrigieren						x
	Auswechseln nach ca. 100 Betriebsstunden
Kühlufteinlass	Inspektion		x
	Reinigen								x
Funkenfänger im Auspuffdämpfer	Überprüfen		x				x
	Reinigen bzw. auswechseln lassen 1)							x	x
Zugängliche Schrauben und Muttern (nicht Stellschrauben)	Nachziehen								x
Sicherheitsaufkleber	Ersetzen							x

1) Setzen Sie sich mit dem Service der FUXTEC GmbH in Verbindung
2) Vergaserschraube komplett eindrehen, danach 1.5 Umdrehungen wieder aufdrehen.

Technische Instandhaltung und Aufbewahrung

1. Technische Instandhaltung der Sprühbauteile

1) Nach dem Sprühen säubern Sie alle Rückstände der Mischung aus dem chemischen Tank. Waschen Sie den Tank und alle anderen Teile.
2) Nach dem Sprühen oder der Granulat Verteilung, säubern Sie die Sprühverlängerung und den chemischen Tank innen und außen.
3) Nach dem Einsatz, lösen Sie den chemischen Tankdeckel.
4) Nach dem Reinigen, lassen Sie die Maschine 2-3 Minuten laufen.

2. Instandhaltung und Pflege des Tanksystems

1) Das 2-Takt Benzingemisch nicht über einen längeren Zeitraum im Tank belassen.
2) Sollte eine Restmenge der Füllmenge im Treibstofftank und Verdampfer für eine längere Zeit bleiben, würden die Tankreste festkleben / sich absetzen und die Leitungen verstopfen, demnach wird die Maschine nicht mehr richtig laufen. Ist die Maschine für eine Woche in Betrieb gewesen, müssen alle Füllungen herausgenommen werden.

3. Instandhaltung des Luftfilters und Zündkerze

1) Direkt nach Benutzung, waschen Sie die Chemikalien mit einem Schwamm herunter. Es könnte sonst ein Leistungsabfall der Maschine vorkommen. Bitte achten Sie speziell darauf.
2) Den Luftfilter bitte regelmäßig reinigen.
3) Angemessener Abstand der Zündkerze ist 06.-0.7mm, bitte prüfen Sie öfter den Abstand, ob er zu groß oder zu klein ist, bestimmen Sie den Abstand genau wie in Abb. 16.

Abb. 16

4. Lagerung für längere Zeit

1) Äußere Reinigung der Maschine. Behandeln Sie die äußere Metallfläche mit Anti-Rost Öl.
2) Nehmen Sie die Zündkerze ab. Geben Sie 15-20gr Motorenöl in den Zylinder, das Motorenöl sollte ein 2-Takt Öl für Benzinmotoren sein. Schrauben Sie die Zündkerze danach wieder ein.
3) Schrauben Sie die zwei Flügelschrauben heraus. Nehmen Sie den Tank aus der Maschine. Reinigen Sie den Zerstäuber und die Oberfläche innen und außen des chemischen Tanks. Sollten chemische Reste in dem Zerstäuber verbleiben, kann der Zerstäuber verkleben und einen Defekt erleiden.
4) Danach setzen Sie den chemischen Tank wieder ein und lösen den Tankdeckel.
5) Nehmens Sie das Spritzelement ab und reinigen Sie diese.
6) Das ganze Benzingemisch sollte aus dem Benzintank und Vergaser entnommen werden.
7) Decken Sie die Maschine mit einer Plastikplane ab und lagern Sie das Gerät trocken und staubfrei.

Technische Ausführung

Modell		FX-MSP2.2
Allgemeine Maße(mm)		420×500×800
Nettogewicht (kg)		11.5
Tankinhalt Chemikalie (L)		26
Abgabe Maße der Chemikalien	Spraygemisch (L/min)	≥4
	Nebelgemisch (kg/min)	≥6
Reichweite (m)		≥11
Menge der Mischung des Treibstoffes zwischen Benzin und Motorenöl		25:1
Tankinhalt Benzingemisch (L)		1.4
Gebläsestärke(r/min)		7.500 - 8.000
Motortyp		1E40FP-3Z
Startvorgang / Zündung		CDI

EG-Konformitätserklärung

entsprechend der Richtlinie 2006/42/EC und dem Zusatz2009/127/EC

FUXTEC GmbH

Kappstrasse69, 71083Herrenberg- Germany

erklärt in alleiniger Verantwortung, dass das Produkt

Modell: Motorsprüher FX-MSP2.2

auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 2006/42/EC mit dem ergänzendem Zusatz 2009/127/EC, sowie den Anforderungen der anderen einschlägigen Richtlinien vollumfänglich entspricht.

EN ISO 28139:2009

Konformitätsbewertungsverfahren: 2000/14/EC

Herrenberg, 30.11.2023

C. Jille

Leonhard Zirkler

(Geschäftsführe
