BEDIENUNGSANLEITUNG Power T212D4 Rockford Fosgate

Lieber Kundin, lieber Kunde,

wir gratulieren Ihnen zu ihrem Kauf von Autolaatsprechern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die Beste musikalische Reproduktion goes, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangslichkeit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshandler von Rockford Fosgate einbauen halten, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten.itte lessen Sie ihre Garantie und bewahren Sie ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System besteht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Connecting Punch bei ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie daraufuf! Schließlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie ihre Rockford Accessoires. Dazu gehort alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires

besuchen Sie uns im Web unter: www.rockfordfosgate.com

oder wahlen Sie in den USA 1-800-669-9899 oder FAX [phone].

Anrufer aus anderen Ländern wahrenitte zunachst die Landervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Gerauschdruckpegel von über 100 dB konnen beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme konnen Gerauschdruckpegel erzeugen, die welt über 130 dB liegen.itte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lekture ihrer Gebrauchsanleitung noch Fragen hinsichtlich thesees Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshandler kontaktieren. Wenn Sie weitere Fragen haben, konnen Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihr dem Anruf haben Sieitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der AuBenseite der Verpackung.itte notieren Si deene Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Si dient zur Verifizierung Ihr Werksgarantie und kann sich als nutzlich erweisen, sollte Ihr Geratjemals gestohlen werden.

Seriennummer:

Modellnummer:

INHALTSVERZEICHNIS

Einleitung 2

Sicherheitshinweise. 3

Designcharakteristiken. 3

Empfohlene Gehause 4

Geschlossene Gehäuse 4

BelufteteGehause 4

Verkabelungskonfigurationen. 5

Bau des Gehäuses 6

Berechnung des Volumens. 6

Subwoofer-Crossover 6

Technische Daten 6

Informationen zur beschränkten Garantie7

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! These Anleitung bietet dem Besitzer, Verkauf und Einbauenden Informationen. Kurzgefasse Informationen zum Einbau these Products finden sich im Abschnitt „Einbau" dieser Anleitung. Andere Informationen konnen Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemührt, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, konnen sich diese Informationen bereits ohne Ankündigung ändern.

SICHERHEITSHINWEISE

WARNING

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT:itte lessen Sie zur Vermeidung von Verletzungen und Schaden am Gerät die Hinweise in dieser Anleitung.Wir möchten, dass Ihnen these System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Power DVC Tieftoner
Ordnung Ring

Schraube Satz Einbau- und Bedienungsanleitung

DESIGNCHARACTERISTIKEN

These Tieftöner wurden hauptsächlich für die Verwendung in kleinen geschlossenen Gehäussen und kleinen Gehäussen mit Öffnungen konstruiiert. Durch Verwendung neuster Materialien und Konstruktionstechniken sind wir in der Lage, einen Laufsprecher mit hoher Leistung im niedrigen Frequenzbereich anzubieten bei gleichzeitigem geringen Raumbedarf für den Betrieb.

These Anleitung beschreiben zwei spezifische Typen von Gehäusen, die grundsätzlich verschiedene Performancemerkmale bieten. Diese Abschnitt soll ihren darauf helfen zu entscheiden, welcher der beste Typ für ihre Anwendung ist.

GESCHLOSSENGEAUSE

Geschlossene Gehäuse halten sich am leichtesten bauen. Der wichtige Aspect zum Bau eines geschlossenen Gehäuses ist zu gewährleisten, dass es luftdicht ist. Die Verwendung von Klebstoff und anderen Dichtungsmitteln an allen Fugen gewährleistet eine solide Konstruktion und verhindert Luftverlust. Das Gehäusevolumen wirdt sich unmittelbar auf die Performance des Laufsprechers aus. Größere Gehäuse bieten eine flachere Reaktion und tiefere Basse, wohingegen keinere Gehäuse eine Abweichung in der Reaktionskurve bieten und im Allgemeinen durch höhere Leistung zu einem hohenen Schaldruckpegel führen.

Vorteile von geschlossenen Gehäusen:

Kleine Gehäuse
- Lineare (flache) Reaktion
Keine Öffnungsgerausche
Hohe Nennbelastbarkeit in allen Frenzbereichen
Ausgezeichnete Klangqualität

BELUFTETEGHAUSE

Beluftete Gehäuse untersenden sich von geschlossenen Gehäusen nur in sofern, als dass ein Luftschlitz bzw. eine Öffnung hinzugeführ wird, um das Gehäuse zu „stimmen". Die empfohlenen Gehäuse sind für hervorragende Gesamtpformance konstruiert. Größere Gehäuse setzen sich in der Regel leichter auf niedrigere Frenzen abstimmen, wohingegen sich mittlere und keine Gehäuse leichter auf höhere Frenzen abstimmen setzen. Das beluftete Design zeigt eine weniger lineare Reaktion als das geschlossene Gehäuse, erbringt jedoch eine feststellbar höhere Leistung auf der abgestimmten Frequenz.

Vorteile von belufteten Gehäusen:

• Höhere Durchschnittsleistung als geschlossene Gehäuse
• Abstimmfrequency kann leicht durch Änderung der Öffnungslänge angepasst werden
  Tiefes Bassverhalten bei geringerem Kraftbedarf
  Gut geeignet fur hohe Leistung bei beschränkter Kraft

Siehe die Gehäuse auf Seite 4 und 5 des englishen Teils

Durch Veränderung der Verkabelungskonfiguration ihrer Laatsprecher konnen Sie eine Impedanzlast herstellen, die Ihr System entspricht. Da jeder Schwingspule eines DVC-Laatsprechers ihre eigene Impedanzlast führt, bietet die Veränderung der Verkabelungskonfigurationen eine Reihe von Optionen für die Impedanzlast. Reihen-, Parallel- oder Reihen-Parallel-Verkabelungen sind verschiedene Techniken für die Verkabelung von Laatsprechern, die unterscheidliche Belastungen bieten. Die Reihenkonfiguration ist eine Reihenmethode, bei der die Laatsprecher von Ende zu Ende verkabelt werden. Die Parallelkonfiguration verwendet mindestens zwei Laatsprecher, die über gemeinsame Anschlüsse verkabelt werden. Die Reihen-Parallel-Konfiguration kombiniert beim Techniken. Wahlen Sie das nachfolgende Verkabelungsdiagramm aus, das der Zahl an Tieftönern und der Impedanz Ihres Verständerkers entspricht.

(1) 4 ohm DVC Speaker = 2 ohm Load

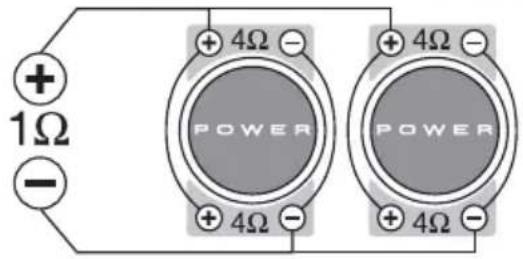

(2) 4 ohm DVC Speaker = 1 ohm Load

(1) 2 ohm DVC Speaker = 4 ohm Load

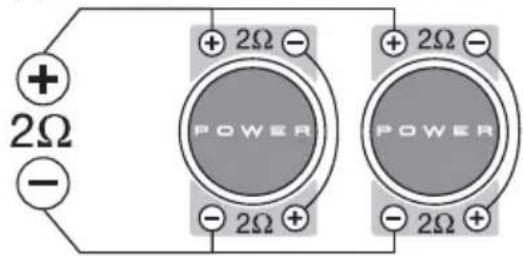

(2) 2 ohm DVC Speaker = 2 ohm Load

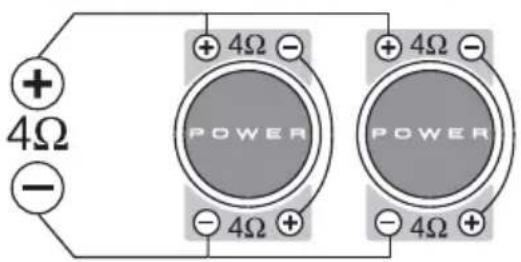

(2) 4 ohm DVC Speaker = 4 ohm Load

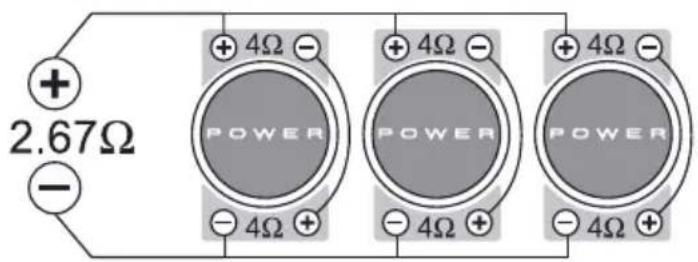

(3) 4 ohm DVC Speaker = 2.67 ohm Load

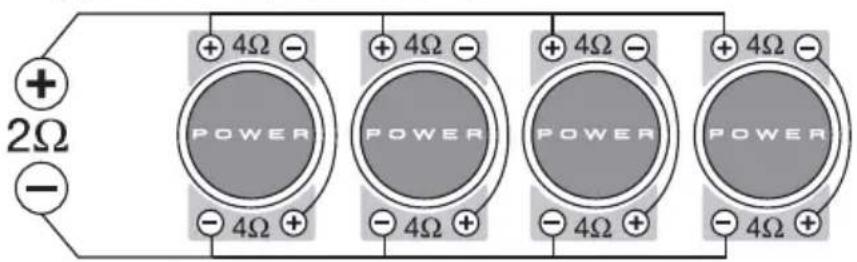

(4) 4 ohm DVC Speaker = 2 ohm Load

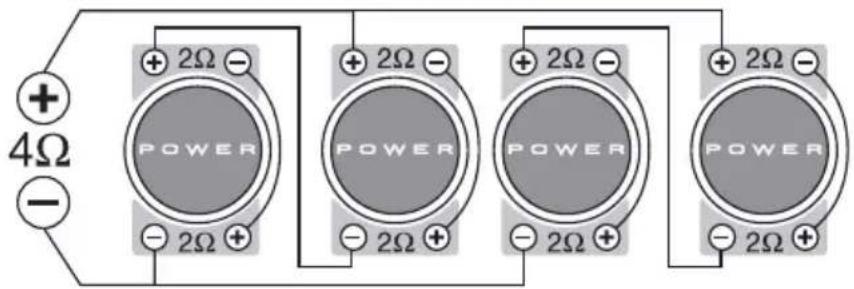

(4) 2 ohm DVC Speaker = 4 ohm Load

Um ordnungsgemäß zu Funktionieren, müssen die Gehäusewände steif sein und darüber nicht nachgeben, wenn sie dem hohen Druck ausgesetzt sind, der bei Betrieb des Laufsprechers entsteht. Für optimale Performance empfehlen wir Faserplatte mittlerer Dichte (Starke ca. 1,9 cm) und interne Aussteifungen. Das Gehäuse wird verleimt und mit Nageln oder Schrauben befestigt. Da Faserplatte luftdurchlüssig ist, wird geraten, das Gehäuse von außen mit Polyurethan zu behandeln.

BERECHNUNG DES VOLUMENS

Zur Berechnung des Volumens einfach die Maße feststellen und folgende Formel anwenden:

Gehäusevolumen = Höhe (cm) x Breite (cm) x Tiefe (cm) (Liter) 1000 cc/l

Sind zwei gegenüber liegende Seiten umgleich lang, die Durchschnittslange der beiden Seiten berechnen. Das Volumen lasst sich mithilfe dieser Zahl berechnen, ohne das Gehäuse in Abschnitten berechnen zu müssen. Die Stärke des Resonanzwandmaterials reduziert das Innervolumen und muss dazu zur Feststellung des Innervolumens vom Außenvolumen subtrahiert werden. Der Laufsprecher selbst reduziert das Innervolumen ebenfalls. Die Luftverträgung für jeder Modell ist unter Technische Daten aufgeführrt und muss bei der Gesamtkalkulation des Volumens bereits subtrahiert werden.

SUBWOOFER-CROSSOVER

Es gibt zwei Betriebstypen für Crossover, und darüber passive und aktive. Passive Crossover (Spulen oder Induktoren) werden auf den Lautsprecherkabeln zwischen Verständner und Lautsprecher platziert. Ein aktives Crossover ist ein elektronischer Filter, der das Audiosignal trennt, das verschiedene Verständern zugeführten wird. Zur optimalen Subwoofer-Performance empfehlen wir die Verwendung von aktiven 80-100 Hz-Niedrigpass-Crossovern bei 12 dB/Oktav.

TECHNISCHE DATEN

Siehe Technische Daten auf Seiten 7 und 8 des englishen Abschnitts

Die technischen Daten können sich ohne Ankündigung ändern.

Rockford Corporation bietet fur Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Laatsprecher, Signalprozessoren und PUNCH-Verträger - 1 Jahr
POwER-Verträger - 2 Jahre Type RF-Verträger - 3 Jahre

Alle werkseitig aufgearbeiteten Produkte - 90 Tage (Quittung erforderlich)

Was gedeckt ist

These Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Handler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Weristgedeckt

These Garantie deckt nur den ursprünglichen Käfer von Rockford Produktien, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zunehmen, muss der Käfer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Handlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

I. Durch Unfall, Missbrauch, unsachgemäß Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfern't wurde
5. Folgeschäden an anderen Komponenten
6. Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford Fosgate Vertragshandler gekauft wurden

Einschänkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmen Zweck und Marktgangigkeit, werden auf den Zeitraum der oberstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft these Einschränkung nicht in allen Fällen zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sieitte den Rockford Fosgate Vertragshandler,bei dem Sie these Produkt gkauft haben. Benotigen Sie Zusatzliche Hilfe, rufen Sie den Kundendienst von Rockford unter I-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind fur die Rucksendung des Produkts an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gultigen EU-Garantiebestimmungen. Sprechen Sie mit ihrem Vertragshandler über die Einzelheiten.
