Produkttyp	Intelligente Außen-Dome-Kamera
Marke	Samsung
Modell	SCC-C7439P
Auflösung	600 TV-Linien
Optischer Zoom	34x
Digitalzoom	Bis zu 16x (Gesamtzoom 544x)
Hauptfunktionen	WDR, Tag/Nacht, Weißabgleich, Gegenlichtkompensation, Autofokus, Privatsphärenmaske, Schwenken/Neigen
Stromversorgung	24 V AC, 1,5 A
Leistungsaufnahme	ca. 15 W
Gewicht	ca. 1,5 kg
Abmessungen (Durchmesser x Höhe)	ca. 150 x 200 mm
Schutz	Außenbereich, wetterbeständig (Installation mit Dichtungen)
Befestigung	Wand-, Decken-, Mast-, Eck-, Brüstungsbefestigung (optionales Zubehör)
Videoausgang	BNC 1,0 Vss 75 Ω
Kommunikation	RS-485/RS-422, Samsung-Protokolle
Adresse	Über DIP-Schalter von 0 bis 255 einstellbar
Betriebstemperatur	-50 °C bis +50 °C
Wartung und Reinigung	Linse mit einem weichen, mit Ethanol getränkten Tuch reinigen. Nicht direkt mit Wasser besprühen.
Sicherheit	Nur den angegebenen Adapter verwenden. Bei Gewitter abstecken. Feuchtigkeit und Stöße vermeiden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Für Reparaturen einen qualifizierten Techniker kontaktieren.
Mitgeliefertes Zubehör	Befestigungsrahmen, Schrauben, Kabel
Garantie	Händler konsultieren

Häufig gestellte Fragen - SCC-C7439P SAMSUNG

Wie stelle ich die Adresse der Kamera SCC-C7439P ein?

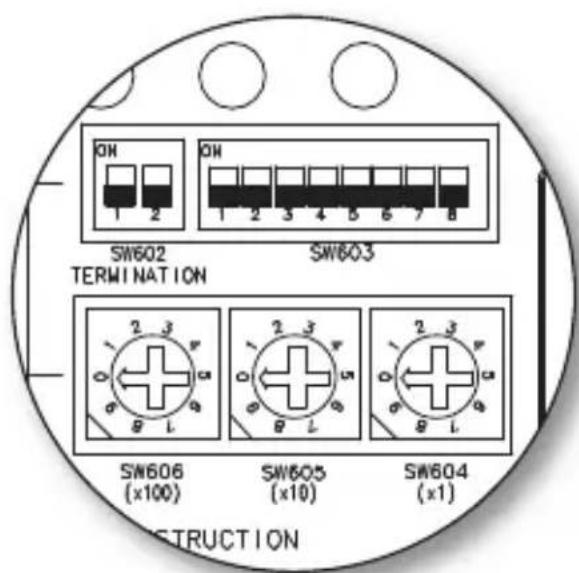

Verwenden Sie die DIP-Schalter SW606 (Hunderter), SW605 (Zehner) und SW604 (Einer), um die Adresse von 0 bis 255 einzustellen. Beispielsweise für Adresse 1 stellen Sie SW606 auf 0, SW605 auf 0 und SW604 auf 1.

Welches Kommunikationsprotokoll wird unterstützt?

Die Kamera unterstützt mehrere Protokolle, die über die Pins 1 bis 4 von SW603 ausgewählt werden können. Standardmäßig ist das Protokoll Samsung Half (alle Pins OFF). Andere Einstellungen entnehmen Sie bitte der Tabelle im Handbuch.

Wie schließe ich die Kamera an einen Controller oder DVR an?

Verbinden Sie die Rx+ Leitung der Kamera mit Tx+ des Controllers, Rx- mit Tx-, Tx+ mit Rx+ und Tx- mit Rx-. Verwenden Sie den BNC-Videoausgang für das Bild. Beachten Sie den Schaltplan im Handbuch.

Was tun, wenn das Bild unscharf ist?

Überprüfen Sie den Fokusmodus im Menü FOCUS MODE. Verwenden Sie AF für kontinuierlichen Autofokus oder MF für manuell. Stellen Sie sicher, dass die Linse sauber ist.

Wie aktiviere ich den automatischen Tag/Nacht-Modus?

Wählen Sie im Menü DAY/NIGHT die Option AUTO. Sie können die Helligkeitsschwellen und Übergangszeiten einstellen. Der Modus wechselt automatisch zwischen Farbe und Schwarzweiß.

Kann ich Privatsphärenzonen festlegen?

Ja, bis zu 12 Zonen. Wählen Sie im Menü PRIVACY ZONE eine Zonennummer aus und stellen Sie Größe und Position mit dem Joystick des Controllers ein.

Wie ist die Vorgehensweise für die Außeninstallation?

Führen Sie die Kabel durch die Halterung, befestigen Sie das Gehäuse, schließen Sie die Kabel an (Alarm, Stromversorgung, RS-485, Video), und montieren Sie dann die Kamera. Verwenden Sie O-Ringe für die Abdichtung. Beachten Sie die Sicherheitshinweise auf Seite 10.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Wählen Sie im Menü OTHER SET die Option RESET, um alle Einstellungen zurückzusetzen. Sie können auch die Kurztaste verwenden, falls verfügbar.

Die Kamera reagiert nicht mehr, was tun?

Überprüfen Sie die 24 V AC Stromversorgung und die Anschlüsse. Stellen Sie sicher, dass Adresse und Protokoll korrekt sind. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst. Zerlegen Sie die Kamera niemals.

Welches Montagezubehör ist verfügbar?

Optionales Zubehör: Wandhalterung (SCX-300WM), Deckenhalterung (SCX-300CM), Mastmontage (SCX-300PM), Eckhalterung (SCX-300KM) und lange Brüstungshalterung (SCX-300LM).

BEDIENUNGSANLEITUNG SCC-C7439P SAMSUNG

A : SAMSUNG HALF
B : SAMSUNG FULL

Baud Rate Setup
