BEDIENUNGSANLEITUNG Modified Sine Wave 12V DC 2000W Osram

Modifizierter Sinus-Wechselrichter

Sicherheit

• Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.
- Das Gerät von Feuchtigkeit und Zündquellen fernhalten.
- Nicht die Abdeckung des Geräts entfernen; es liegen gefährliche Spannungen an.

Installation & Setup

1. Sicherstellen, dass der Netzschalter des Wechselrichters in der Stellung AUS (O) ist.
2. Zur Vermeidung eines Kurzschlusses sollten die vorgesehenen Schutzabdeckungen angebracht werden.
3. Das schwarze Minuskabel (-) am schwarzen Anschluss (-) an der Rückseite des Wechselrichters und am schwarzen Anschluss (-) an der Batterie anschließen
4. Das rote Pluskabel (+) am roten Anschluss (+) an der Rückseite des Wechselrichters und am roten Anschluss (+) an der Batterie anschließen.
5. Um gegen Kurzschluss zu schützen, wird empfohlen, in der Nähe des Anschlusses für das Pluskabel eine Sicherung (F1) einzubauen.

Bedienung

Einschalten

1. Sicherstellen, dass der Netzschalter des Wechselrichters in der Stellung AUS (O) ist.
2. Das Gerät an der Wechselstrom-Ausgangsbuchse des Wechselrichters anschließen. Dabei sicherstellen, dass das Gerät nicht die maximale Ausgangsleistung des Wechselrichters übersteigt.
3. Den Netzschalter in die Stellung EIN (I) bringen.
4. Die Stromanzeige leuchtet grün und von der bzw. den Wechselstrom-Ausgangsbuchsen ist Netzstrom verfügbar. Bei Modellen mit einem Display leuchtet auch der LCD-Bildschirm auf.

LCD-Display und Anzeigen

Das LCD-Display (sofern vorhanden) gibt zusätzliche Informationen zur Überwachung und Steuerung des Stroms vom Wechselrichter.

Setup-Modus

Der Wechselrichter kann durch Aufrufen des Setup-Modus konfiguriert werden.

• Zum Aufrufen des Setup-Modus die Taste ← drücken und halten.
• Mit den Tasten ▲▼ die gewünschte Option auswählen, dann ◀drücken. Die ausgewählte Einstellung beginnt zu blinken.
  • Die Einstellung mit ▲▼ festlegen und durch Drücken von ← bestätigen.
  • Die Taste ← drücken und halten, um zum Informationsmodus zurück zu kehren.

Ausgangsspannung: Stellt die Wechselstrom-Ausgangsspannung ein. Nur ändern, wenn die Anwendung eine andere Spannung für optimale Leistung erfordert.

Last Error Code Er 0° Battery Size 500A

Letzter Fehlercode: Anzeige des letzten Fehlercodes

Batteriekapazität: Gibt die Ah-Nennzahl der Batterie vor, die den Wechselrichter versorgt. Dieser Wert dient zur Berechnung des Eingangsstroms und der verbleibenden Stunden in Verbindung mit dem Stromsensor.

Informationsmodus

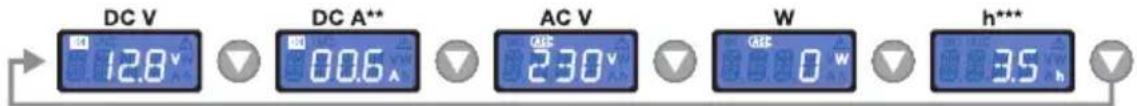

Es sind verschiedene Informationsmodi verfügbar. Hierzu mit den Tasten ▲ durch die Bildschirmanzeigen blättern.

Gleichspannung: Eingangsspannung der Batteriestromversorgung.

Gleichstrom: Verwendeter Eingangsstrom von der Batterie als Stromquelle.

**Zur Messung des Eingangsstroms muss der optionale Stromsensor eingebaut werden.

Wechselspannung: Ausgangsspannung von den Wechselstromanschlüssen

Ausgangsleistung: Stromverbrauch der angeschlossenen Lasten.

Verbleibende Stunden: Geschätzte Restzeit bis zur Entladung der Batterie durch die Stromlast.

***Zur Messung der restlichen Stunden muss der optionale Stromsensor eingebaut werden.

Anzeigen und Fehlercodes

Strom: Leuchtet grün, um anzuzeigen, dass das Gerät eingeschaltet und dass von der bzw. den Wechselstrom-Ausgangsbuchsen Strom verfügbar ist.

Überlast: Leuchtet rot, wenn die Geräte durch zu hohe Stromwerte oder Kurzschluss überlastet sind.

Übertemperatur: Leuchtet gelb, wenn sich das Gerät überhitzt.

Akustischer Alarm: Ein Alarmton ist zu hören, wenn das Gerät wegen einer Störung abgeschaltet hat.

Fehlercode1	Beschreibung2	LEDs	Wechselrichterstatus3	Maßnahme4
---	Normalbetrieb5		ON	---
	Unterspannungswarnung6		ON	Batteriespannung kontrollieren.Festen Sitz der Kabelverbindungenkontrollieren. Last verringern, umdie Batterielebensdauer zu ver-längern.7
	Unterspannungssabschaltung8		OFF	Wechselrichter abschalten, Batterieaufladen und wieder einschalten.9
	Hochspannungssabschaltung10		OFF	Prüfen, ob die Batteriespannungmit dem Wechselrichtermodellübereinstimmt, d. h. 24 Volt-Batterie = 24 Volt Wechselrichter.11
	Überlast-abschaltung12		OFF	Gesamtlast überschreitet dieWechselrichter-Dauerleistung.Anlaufstrom des Geräts überschreitet die Wechselrichterspitzenleistung. Kurzschluss imGerät.13
	Übertemperaturabschaltung14		OFF	Prüfen, ob der Wechselrichterausreichend belüftet wird.Funktion der Wechselrichterkühlgebläse prüfen.15

	OEINVMA10 OEINVMB10 OEINVMA20
Spannung 16	12V 24V 12V
Dauerleistung (bis zu 12 Stunden) 17	1000W 2000W
Spitzenleistung (bis zu 200ms) 18	2000W 4000W
Ausgangsspannung 19	230V AC ± 10%
Ausgangsfrequenz 20	50Hz
Ausgangswellenform 21	Modifizierte Sinuswelle 22
Eingangsspannungsbereich 23	10V - 16V(12 V nom)	20V - 32V(12 V nom)	10V - 16V(12 V nom)
Eingangsstrom 24	≤98A≤49A≤196A
Wirkungsgrad bei ≤75% Last 25	89%
Nullast- bzw. Leerlaufstrom 26	<0.70A<0.45A	<0.80A
Alarm bei niedriger Batterieladung 27	10.5V± 0.5 Volt	21.0V± 0.5 Volt	10.5V± 0.5 Volt
Abschaltung bei niedriger Batterieladung 28	10.0V± 0.5 Volt	20.0V± 0.5 Volt	10.0V± 0.5 Volt
Thermischer Schutz 29	60 ± 10°C
USB-Anschluss 30	2.1A		---
Gewicht 31	2.7kg 4.6kg
Sicherung 32	32V, 25A x 6 Stk.(F1~F6)	32 V, 15 A x 6 Stk.(F1~F6)	32V, 25A x 12 Stk.(F1~F6)

GEFAHR! VORSICHT, BLEISÄUREBATTERIEN ERZEUGEN BEI NORMALEM BATTERIEBETRIEB EXPLOSIVE GASE. AUS DIESEM GRUND IST ES UNERLÄSSLICH, DASS SIE BEI DER VERWENDUNG DES LADEGERÄTS DIESE ANWEISUNGEN SORGFÄLTIG LESEN UND BEFOLGEN. WARNUNG! Moderne Fahrzeuge enthalten umfangreiche elektronische Systeme. Erkundigen Sie sich beim Fahrzeughersteller nach den spezifischen Anweisungen für die Verwendung dieser Art von Ausrüstung im jeweiligen Fahrzeug. Laden Sie das Gerät in einem gut belüfteten Bereich auf. NICHT in der Nähe von brennbaren Flüssigkeiten oder Gasen verwenden. Die Klemmen dürfen sich NICHT gegenseitig oder das Fahrgestell berühren. Schließen Sie die Klemmen NICHT über einen anderen metallischen Gegenstand an. Schließen Sie die Stromkabel vom Ladegerät zur Batterie NICHT über Kreuz an. Stellen Sie sicher, dass der Pluspol (+/ROT) an den Pluspol und der Minuspol (-/Schwarz) an den Minuspol angeschlossen ist. Ziehen Sie die Kabel oder Klemmen NICHT von den Batteriepolen ab. Ziehen oder tragen Sie das Ladegerät NICHT am Netzkabel. Ziehen Sie den Stecker NICHT am Kabel aus der Steckdose. Verwenden Sie KEINE abgenutzten oder beschädigten Kabel, Stecker oder Klemmen. Defekte Teile sollten sofort von einem qualifizierten Techniker repariert oder ersetzt werden. Verwenden Sie das Ladegerät NICHT für Zwecke, für die es nicht vorgesehen ist. Decken Sie die Lüftungsschlitze oder den Lüfter des Ladegeräts NICHT ab und behindern Sie diese nicht. Laden Sie NICHT gleichzeitig Batterien mit unterschiedlichen Kapazitäten oder Entladestufen.

F DANGER ! ATTENTION, LES BATTERIES PLOMB-ACIDE GÉNÈRENT DES GAZ EXPLOSIFS LORS DE LEUR FONCTIONNEMENT NORMAL. PAR CONSÉQUENT, IL EST INDISPENSABLE DE LIRE ATTENTIVEMENT ET DE SUIVRE SCRUPULEUSEMENT CES INSTRUCTIONS CHAQUE FOIS QUE UTILISEZ CE CHARGEUR.

Dieses Gerät darf nicht von Personen (inkl. Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, oder mit fehlender Erfahrung und fehlendem Wissen verwendet werden, außer sie werden von einer Person beaufsichtigt, die für ihre Sicherheit verantwortlich ist oder haben von dieser Anweisungen zum Gebrauch des Gerätes erhalten. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Nur zur Verwendung in geschlossenen Räumen. Nur Akku-Batterien aufladen. Unterbrechen Sie die Stromzufuhr, bevor Sie die Verbindungen zur Batterie herstellen oder lösen. WARNING: Explosive Gase. Vermeiden Sie Flammen und Funken. WARNING: Die Verwendung von nicht zugelassenen Teilen oder die Nichtbeachtung der Wartungsanweisungen kann zu Stromschlägen oder Verletzungen führen. Bewahren Sie die Anleitung sicher auf.
