BEDIENUNGSANLEITUNG Power T15004 Rockford Fosgate

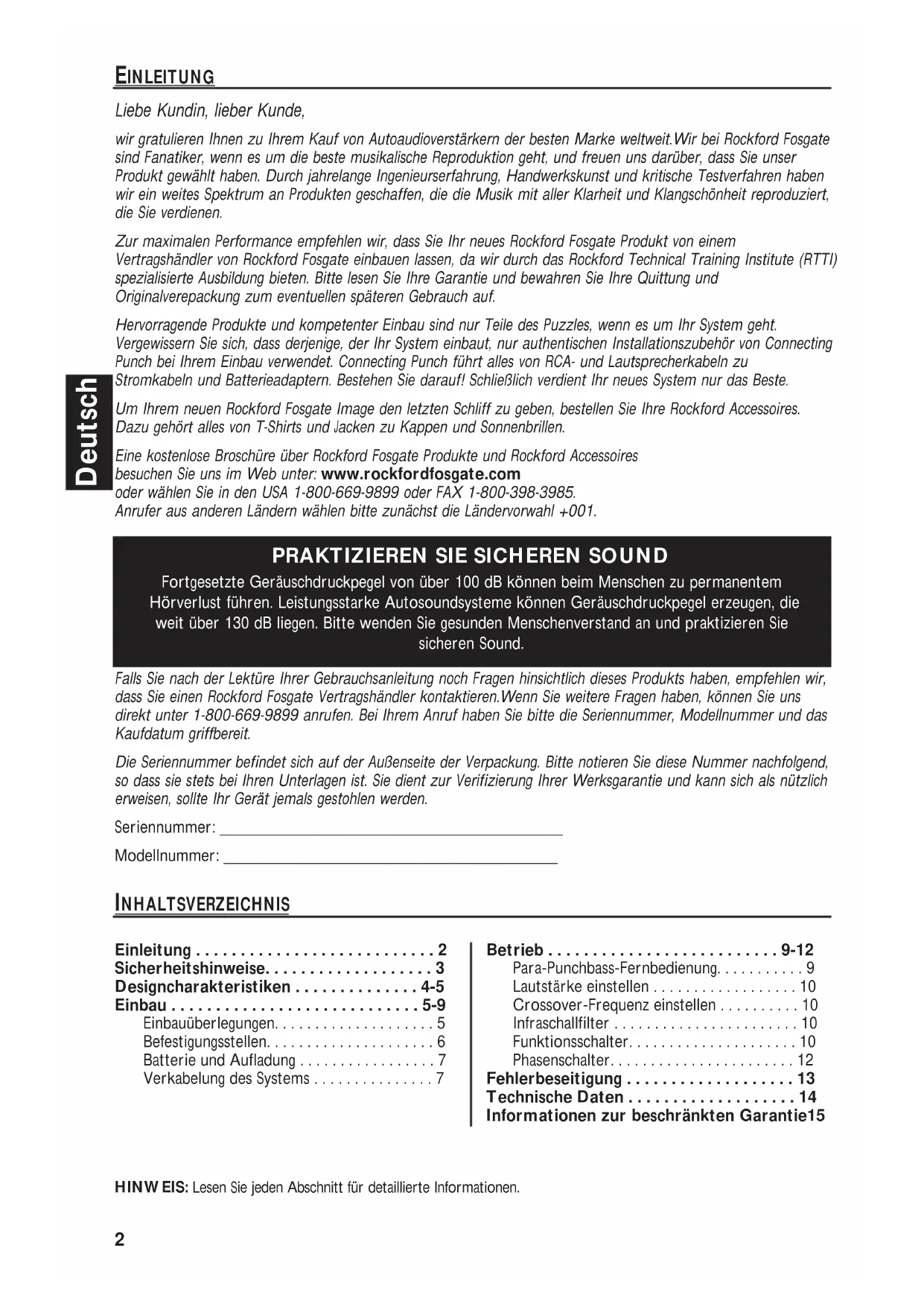

• Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound. HINWEIS: Lesen Sie jeden Abschnitt für detaillierte Informationen. Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren.Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit. Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden. Seriennummer: ______________________________________ Modellnummer: _____________________________________ Einleitung p. 2
• Sicherheitshinweise p. 3
• Designcharakteristiken p. 4
• -5 Einbau p. 5
• -9 Einbauüberlegungen p. 5
• Befestigungsstellen p. 6
• Batterie und Aufladung p. 7
• Verkabelung des Systems p. 7
• Betrieb p. 9
• -12 Para-Punchbass-Fernbedienung p. 9
• Lautstärke einstellen p. 10
• Crossover-Frequenz einstellen p. 10
• Infraschallfilter p. 10
• Funktionsschalter p. 10
• Phasenschalter p. 12
• Fehlerbeseitigung p. 13
• Technische Daten Informationen zur beschränkten Garantie153 SICHERHEITSHINWEISE p. 14

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern. Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Internet. www.rockfordfosgate.com Das jedem Verstärker beiliegende Zubehörset enthält das Zubehör, das zur Befestigung des Verstärkers im Fahrzeug nötig ist.

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod. Dieses Symbol mit dem Wort „ VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen. WARNUNG: RISIKO DES ELEKTRISCHEN SCHOCKS.Seien Sie bei der Handhabe oder dem Anschließen von Lautsprechern äußerst vorsichtig.Die Spannung an den Lautsprecherausgängen kann zu Verletzung oder Tod führen.Lesen Sie vor dem Anschließen die Anweisungen in dieser Anleitung gründlich durch. VORSICHT: Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung.Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol,um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Entweder ein Modell T10001 bd,T20001 bd oder T30001 bd Power-Monoverstärker Einbau- und Bedienungsanleitung Befestigungszubehör Para-Punchbass-Fernbedienungsset mit Kabel4 Deutsch DESIGNCHARAKTERISTIKEN

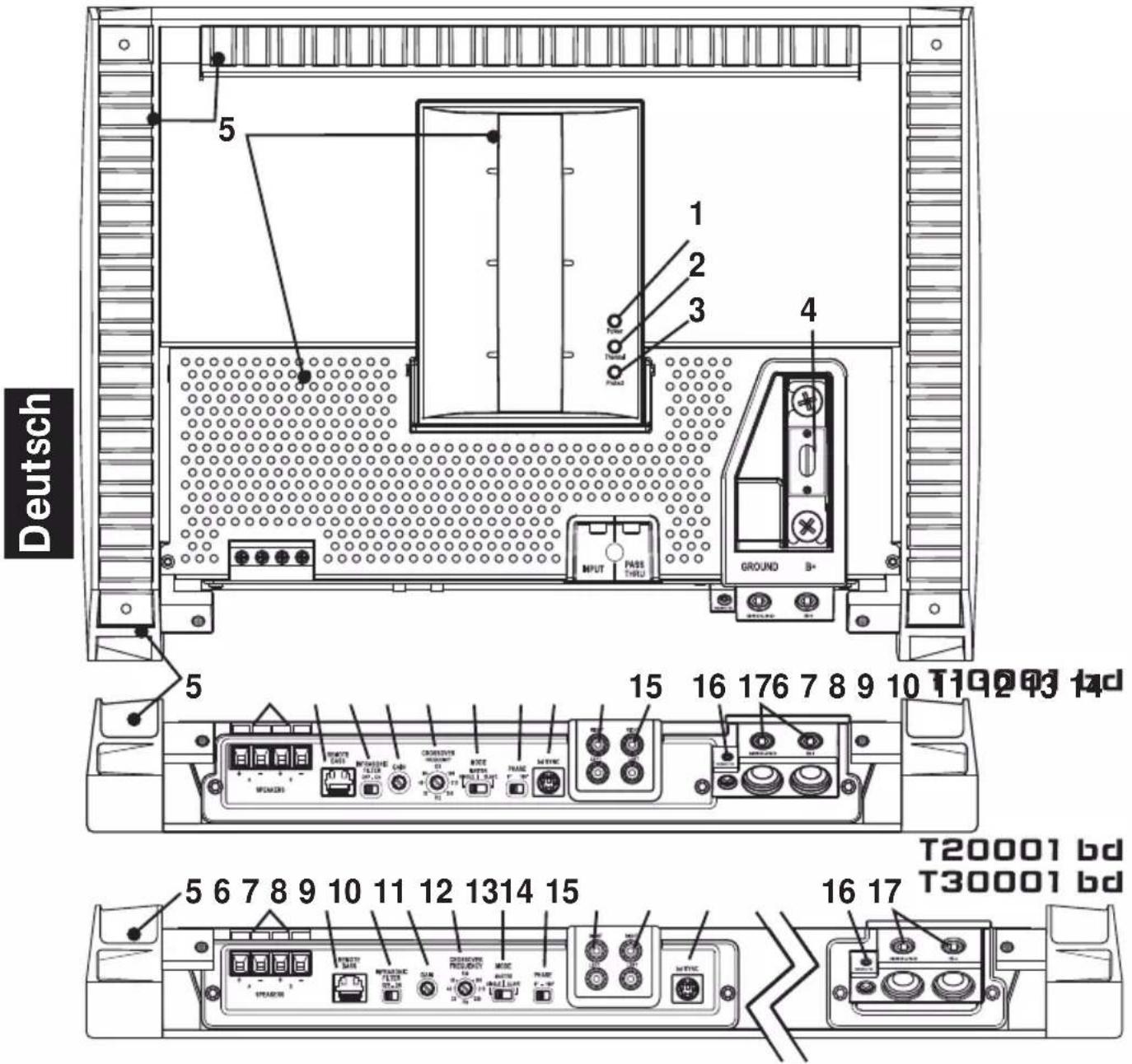

1. Betriebs-LED (Oberseite des Geräts) – Diese blaue LED leuchtet auf, wenn das Gerät betriebsbereit

2. Thermal-LED (Oberseite des Geräts) – Diese rote LED leuchtet auf,wenn der Verstärker die dritte

Stufe des thermalen Schutzes erreicht hat.Wenn dies eintritt, schaltet sich der Verstärker zum Abkühlen aus.

3. Schutz-LED (Oberseite des Geräts) – Diese gelbe LED leuchtet auf, wenn ein Kurzschluss oder eine

zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird.Wenn dies eintritt, schaltet sich der Verstärker automatisch aus.

4. Sicherungen – Diese ANL-Sicherungen sind bei Ausfall leicht zugänglich. Sicherungen müssen stets mit

dem gleichen Typ und Bemessungsstrom ersetzt werden.Der Bemessungsstrom ist in den Technischen Daten aufgeführt.

5. Dreistufige Konvektionskühlung – Die dreistufige thermale Konstruktion besteht aus einem variablen

Ventilator mit drei Geschwindigkeiten, einem integrierten PCB-Plenum und fokusierter Massehitzeverteilung unter Benutzung eines höchst effizienten Kühlkörpers aus Gussaluminium. Diese überragende Konstruktion hält die internen Komponenten des Verstärkers kühl,maximiert das Potential des Verstärkers,reduziert Verzerrung und erhöht die Effizienz.

6. Lautsprecherausgänge – Die hochbelastbaren,vernickelten Klemmanschlüsse (+ und -) nehmen Kabel

der Stärken 8 bis 18 AWG auf.Lautsprecherausgänge A und B sind intern parallel verkabelt.5 DESIGNCHARAKTERISTIKEN WARNUNG RISIKO DES ELEKTRISCHEN SCHOCKS.Seien Sie bei der Handhabe und dem Anschließen von Lautsprechern äußerst vorsichtig.Die Spannung an den Lautsprecherausgängen kann zu Verletzung oder Tod führen.Gewährleisten Sie stets,dass der Verstärker ausgeschaltet oder von der Stromquelle entfernt wurde, bevor Sie Lautsprecher anschließen.

7. Bassfernbedienung – Die Para-Punchbass-Fernbedienung wird mit einem RJ-45 Kabel angeschlossen

und kann auf verschiedene Weise leicht zugänglich angeschlossen werden. Ein Regler wird dazu benutzt, die Niederfrequenzinformationen zu verstärken, um Straßengeräusche auszugleichen und die Bässe gut hörbar zu machen. Dieser Bassregler ist eine von 0 bis +18 dB variable Engbandanpassung mit einem Gyrator-basierten Punch-EQ, der Frequenzverschiebungen bei Verstärkung eliminiert. Der andere Regler dient dazu, die von 35 bis 70 Hz variable Mittenfrequenz anzupassen.

8. Infraschallfilter – Ein 28 Hz Hochpassfilter, der dazu konzipiert ist zu verhindern,dass Frequenzen

unterhalb des Hörspektrums vom Verstärker auf den Subwoofer gelegt werden. Hierdurch wird die Subwooferleistung und Belastbarkeit des Subwoofers insbesondere in ventilierten Gehäusen verbessert.

9. Lautstärkeregler – Der Eingangslautstärkeregler ist so voreingestellt, dass er dem Ausgang der meisten

Source-Geräte entspricht.Die Einstellung kann angepasst werden,sodass sie den Ausgangspegeln einer Vielfalt von Source-Geräten entspricht.

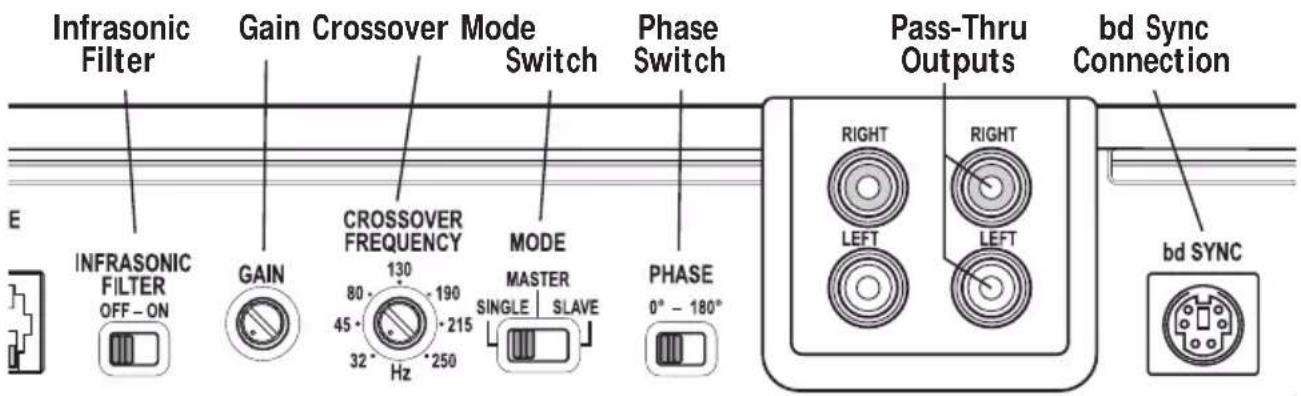

10. Variables Crossover – Dies ist ein eingebauter 24 dB/Oktav Butterworthfilter mit einem Crossoverpunkt,

der von 32 bis 250 Hz variabel ist.Das Crossover ist auf Tiefpass (TP) eingestellt.

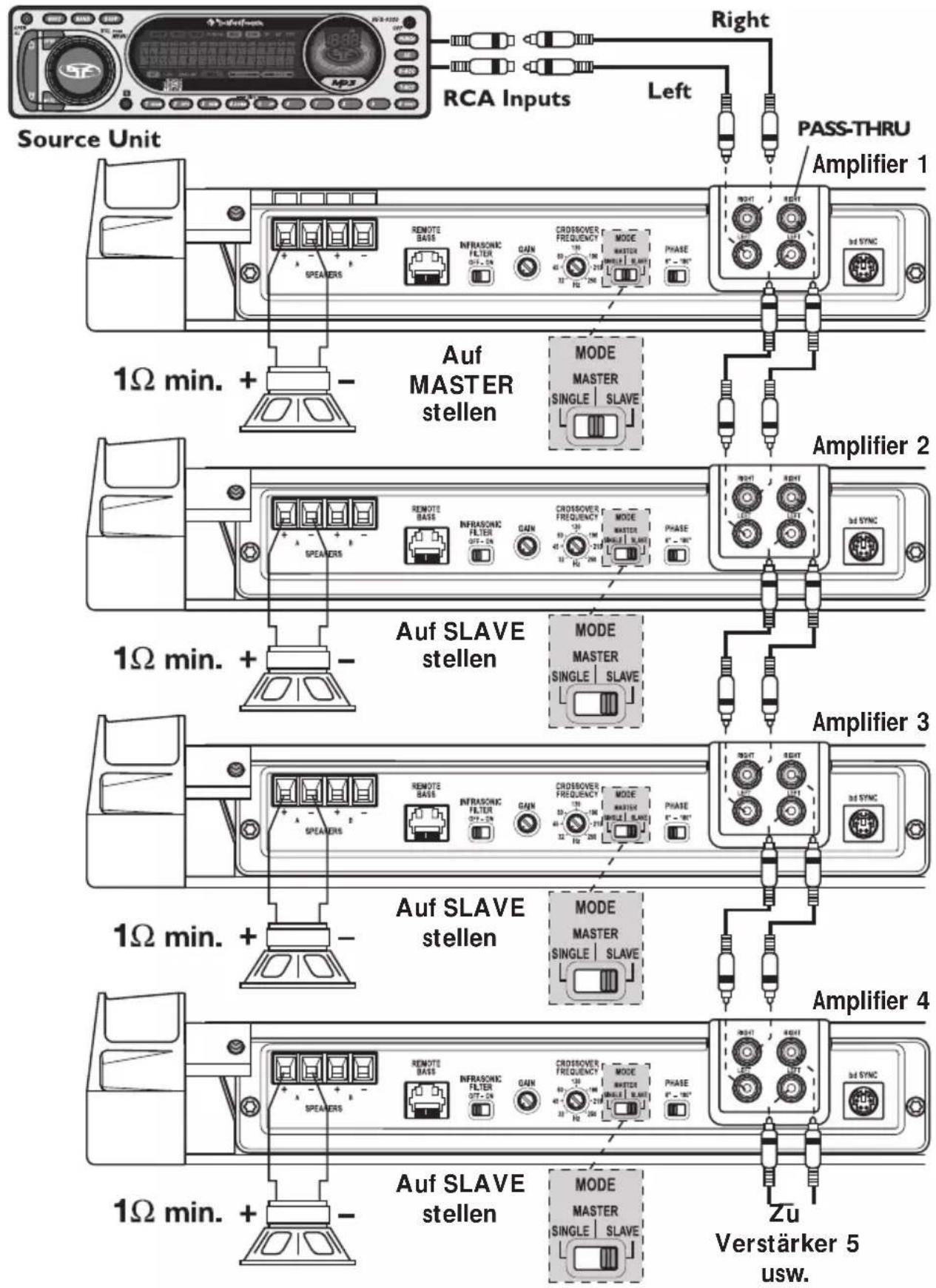

11. Funktionsschalter – Dient dazu, den Verstärker auf Einzelbenutzung oder bei Zusammenschließen

mehrerer bd-Verstärker entweder auf Master oder Slave einzustellen. Dabei wird der erste Verstärker in der Reihe auf Master- und die nachfolgenden Verstärker auf Slave-Betrieb eingestellt. Dies erlaubt die Einstellung von einheitlicher Lautstärke, Crossover, Infraschallfilter und Bassverstärkung für alle Slave-Verstärker.

12. Phasenschalter – Dient zur Brückenverbindung von zwei bd-Verstärkern mittels eines bd-Synchronkabels,

um die Phase eines Verstärkers 180° von der Phase des anderen Verstärkers einzustellen,wenn eine gemeinsame Last getrieben wird.

13. bd-Synchronverbindung – Diese Verstärker haben einen DIN-Minianschluss mit 6 Pins.Werden zwei

Verstärker zusammen im Brückenmodus betrieben, muss ein bd-Synchronkabel verwendet werden.Dadurch können die zwei unabhängigen Trägerfrequenzgeneratoren in jedem Gerät synchronisiert werden.

14. RCA-Eingangsbuchsen – Die genormten RCA-Buchsen erlauben bequemen Anschluss des

Signalpegeleingangs. Sie sind vernickelt, um der durch Korrosion verursachten Signalverschlechterung zu widerstehen.

15. RCA-Durchgangsausgänge – Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines

zusätzlichen Verstärkers,ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens zum hinten befindlichen Verstärker zu verlegen.

16. Fernbedienungsausgang – Dieser hochbelastbare, platinplattierte Kabelanschluss nimmt Kabel der

Stärken 12 bis 24 AWG auf. Dieser Anschluss dient dazu, den Verstärker fernein- und -auszuschalten,wenn +12 V Gleichstrom angelegt werden.

17. Stromanschlüsse – Die Strom- und Erdungsanschlüsse am Verstärker sind platinplattiert und nehmen

Kabel bis zu einer Stärke von 1/0 AWG auf, wodurch die Stromaufnahmefähigkeit des Verstärkers maximiert wird. EINBAU EINBAUÜBERLEGUNGEN Die nachfolgenden Werkzeuge werden für den Einbau benötigt: Spannungs- und Widerstandsmesser Abisolierzange Drahtkripper Drahtschere Kreuzschraubenzieher Nr. 2 Batteriestützenschlüssel Handbohrer mit verschiedenen Bohrerspitzen Schrumpfschlauch (3 mm Durchmesser) Verschiedene Anschlussteile Angemessene Länge—Rotes Stromkabel Angemessene Länge—Fernbedienungsanschaltkabel Angemessene Länge—Schwarzes Erdungskabel6 Deutsch EINBAU Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Verstärkers im Fahrzeug.Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol,um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Befolgen Sie vor dem Einbau diese einfachen Regeln:1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.3. Um die Montage zu erleichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.5. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- undStromverlust zu minimieren.6. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oderhydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einemFahrzeug arbeiten.7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um Kabelzu schützen, die durch Metall verlegt werden (besonders die Feuerwand).

9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor

Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.

10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere

Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollten so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweißt ist. BEFESTIGUNGSSTELLEN Motorraum Das Gerät darf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie. Einbau im Kofferraum Vertikale Befestigung des Verstärkers ermöglicht adäquates Kühlen des Verstärkers. Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die beste Kühlung des Verstärkers. Befestigung des Verstärkers mit der Oberseite nach unten am Kofferraumdeckel ermöglicht adäquate Kühlung des Verstärkers. Einbau im Innenraum Befestigung des Verstärkers im Innenraum ist möglich, solange gewährleistet ist, dass der Verstärker genügend Luftzufuhr hat, um sich selbst zu kühlen.Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wenigstens 2,54 cm um den Kühlkörper des Verstärkers herum vorhanden sein. Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kühlkörper des Verstärkers herum bietet keine ordnungsgemäße Kühlung und wirkt sich negativ auf die Leistung des Verstärkers aus.Von ihr wird dringend abgeraten.7 EINBAU

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich.Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen, um zu gewährleisten, dass das elektrische System genügend Kapazität hat, um die zusätzliche Belastung durch Ihr Stereosystem zu verkraften. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollten in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärker der Power-Serie problemlos zu verkraften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren.Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol,um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln,der Antenne, Stromleitungen,empfindlichem Gerät oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem verursachen.

1. Planen Sie die Kabelrouten.Die RCA-Kabel sollen dicht zusammen bleiben, aber von den Stromkabeln des

Verstärkers und anderem Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dies dient dazu, die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern.Werden Kabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunächst etwas länger lassen und erst später exakt anpassen.

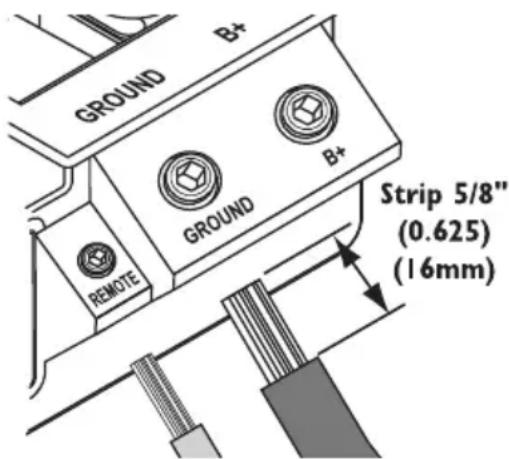

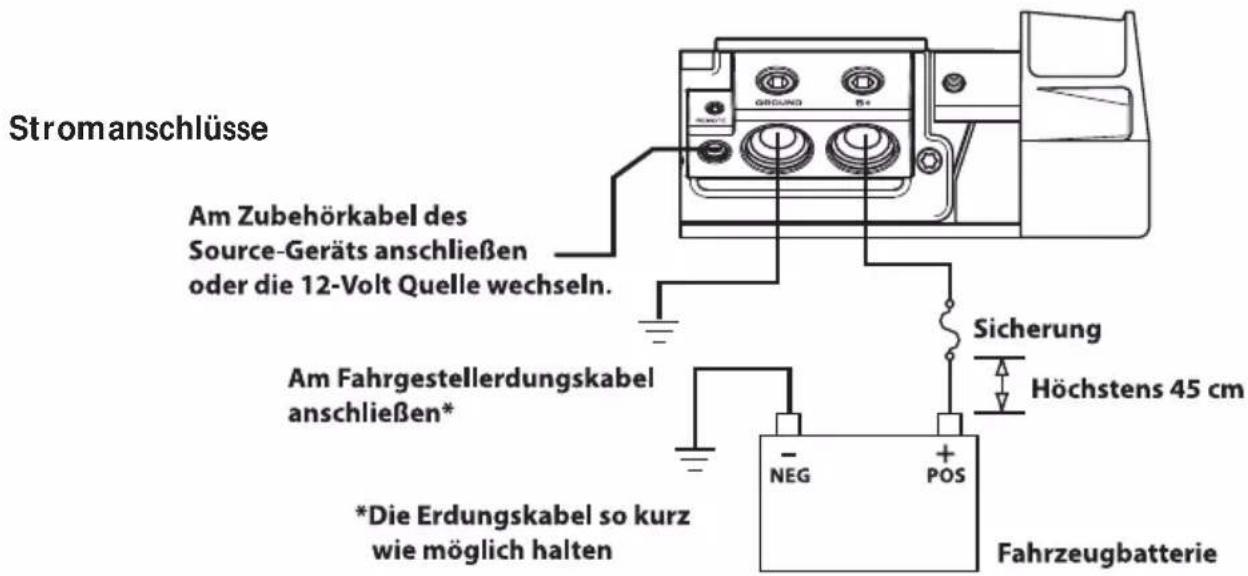

2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärker

vorbereiten. Das blanke Kabel in den B+-Anschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten,dass die Anschlüsse wasserdicht sind.

3. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter

einspleißen. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführt. Zunächst noch KEINE Sicherung einsetzen.

4. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und einen großen, ringförmigen Stecker zur

Befestigung am positiven Batteriepol an das Kabel crimpen.Die Sicherung noch nicht anbringen.

5. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Verstärker durch Abziehen von 1,5 cm der Isolation am

Kabelende vorbereiten. Das freigelegte Kabel in den GND-Pol einführen und die Befestigungsschraube anziehen. Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfältiges Reinigen des Bereichs von Schmutz und Schmiere vorbereiten. Die Isolation am anderen Ende des Kabels abziehen und einen ringförmigen Stecker anbringen.Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell befestigen. HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden,jedoch stets maximal 75 cm.

6. Das Fernbedienungseinschaltkabel durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärker

vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschaltanschluss für externe Verstärker am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen,einen mechanischen Schalter in eine Leitung mit einer 12 V-Quelle einzubauen, um den Verstärker zu aktivieren..

7. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen.

Darauf achten, dass der Verstärker nicht an Papp- oder Plastikpanelen befestigt wird.Dies kann dazu führen, dass die Schrauben sich durch Straßenvibrationen oder plötzliches Anhalten aus den Panelen lösen.8 Deutsch EINBAU Stromanschlüsse

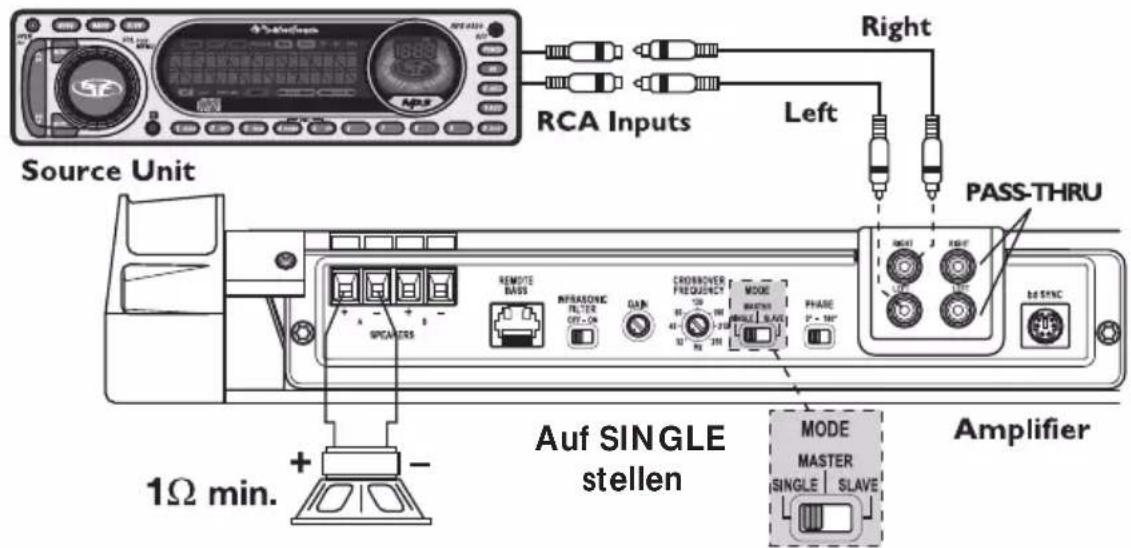

8. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Verstärker anschließen.

VORSICHT: Vor dem Anschließen von RCA-Kabeln stets gewährleisten, dass die Stromzufuhr zum Verstärker abgeschaltet oder entfernt wurde. Andernfalls können Verletzungen oder Schäden am Verstärker bzw. den angeschlossenen Komponenten verursacht werden. 9. Die Lautsprecher anschließen.Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen,dann die Kabel indas Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen.Die LautsprecherkabelNICHT über das Fahrgestell erden,da dies zu unstabilem Betrieb führen kann. WARNUNG RISIKO DES ELEKTRISCHEN SCHOCKS. Seien Sie bei der Handhabe und dem Anschließen von Lautsprechern äußerst vorsichtig.Die Spannung an den Lautsprecherausgängen kann zu Verletzung oder Tod führen.Gewährleisten Sie stets,dass der Verstärker ausgeschaltet oder von der Stromquelle entfernt wurde, bevor Sie Lautsprecher anschließen. 10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen,um zu gewährleisten,dass alle Verbindungenakkurat sind.Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen,dieProbleme verursachen könnten. Inline-Sicherung in der Nähe des Batterieanschlusses einbauen.HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität. VORSICHT: Diese Verstärker werden nicht für Impedanzlasten unter 1 oder 2 pro überbrücktem Verstärkerpaar empfohlen. Set to SINGLE Verkabelung eines einzelnen Verstärkers Auf SINGLE stellen9 BETRIEB PARA-PUNCHBASS-FERNBEDIENUNG Befestigung und Einbau

1. Eine Stelle finden,an der die Fernbedienung leicht zugänglich ist.

HINWEIS: Dieses Gerät kann auf verschiedene Weisen befestigt werden.Das rückwärtige Gehäuse mithilfe eines kleinen flachen Schraubenziehers im geschlitzten Loch auf der Rückseite abnehmen.Das Gehäuse kann mit nach oben oder unten gestelltem Befestigungsriegel eingebaut oder zum Einbau im Armaturenbrett weggelassen werden.

2. Das Kabel für die Fernbedienung verlegen und am Verstärker anschließen.

Einbau außerhalb des Armaturenbretts

3. Die Befestigungsklemme mithilfe der beiliegenden Schrauben einbauen.

4. Die Fernbedienung in die

Befestigungsklemme einschieben,bis sie an ihrem Platz einrastet.

5. Das Kabel an der Fernbedienung

anschließen. Einbau im Armaturenbrett

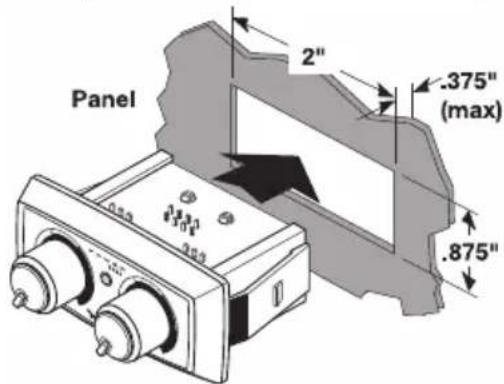

6. Ein Loch von 5,1 cm x 2,2 cm in das

Armaturenbrett schneiden.Das Armaturenbrett darf maximal 1 cm dick sein.Prüfen,ob im Armaturenbrett genug Raum zum Anschließen vorhanden ist.

7. Das Kabel durch das Loch verlegen und an der Fernbedienung

8. Die Fernbedienung in das Loch im Armaturenbrett drücken,bis

sie an ihrem Platz einrastet. Funktion

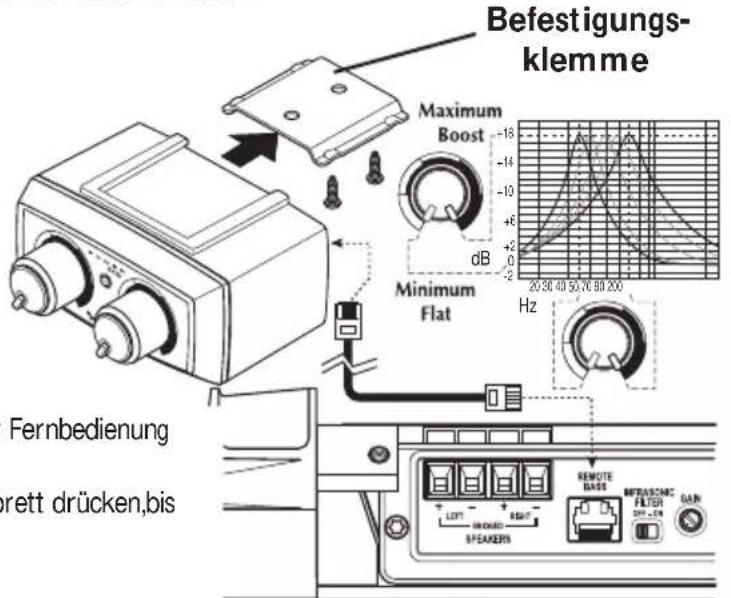

9. Linker Regler – Regelung der Bassverstärkung: Durch

Rechtsdrehen werden die Bassfrequenzen des Verstärkers angehoben.. VORSICHT: Übermäßige Auslenkung und nachfolgender Schaden können bei hohen Boost-Pegeln entstehen. HINWEIS: Ein wahlweiser Fernbedienungs-Parapunchbass ist erhältlich,der einen einstellbaren Mittenfrequenzregler mit dem einstellbaren Boost-Regler hinzufügt.

10. Rechter Regler – Regelung der Mittenfrequenz:Durch

Rechtsdrehen wird die gewünschte Mittenfrequenz gewählt (35-70 Hz).

Befestigungs- klemme10 Deutsch INFRASCHALLFILTER Durch Einschalten wird ein 28 Hz-Infraschallfilter aktiviert, der die Menge der Niederfrequenzinformationen,die an den Tieftöner geleitet werden,beschränkt.Nehmen Sie die Einstellung entsprechend Ihrer Hörvorlieben vor, während Sie das System in der einen und dann in der anderen Einstellung benutzen. HINWEIS: Wir empfehlen die Verwendung eines Infraschallfilters,wenn ventilierte Gehäuse mit diesem Verstärker verwendt werden. FUNKTIONSSCHALTER Dient dazu, den Verstärker auf Einzelbenutzung oder bei Zusammenschließen mehrerer bd-Verstärker entweder auf Master oder Slave einzustellen. Dabei wird der erste Verstärker in der Reihe auf Master- und die nachfolgenden Verstärker auf Slave- Betrieb eingestellt. Dies erlaubt die Einstellung von einheitlicher Lautstärke, Crossover, Infraschallfilter und Bassverstärkung für alle Slave-Verstärker. Die Lautstärkeregelung an den Slave-Verstärkern kann zur Feineinstellung benutzt werden. Bis zu 100 bd- Verstärker können auf diese Weise aneinandergeschlossen werden.

LAUTSTÄRKE (GAIN) EINSTELLEN

Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen).Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist,dann ein wenig verringern,bis die Verzerrung nicht mehr hörbar ist.An den meisten Source-Geräten bedeutet dies ganz nach oben.Als Nächstes die Lautstärkeeinstellung des Verstärkers erhöhen,bis eine adäquate Lautstärke erreicht ist.Die Source-Geräte von Rockford Fosgate verzerren nicht,daher kann die Lautstärke in der Höchsteinstellung benutzt werden. HINWEIS: Der beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestellten Lautstärke erreicht.Die meisten Benutzer finden,dass adäquate Lautstärke etwa in der Mitte des Einstellungsbereichserzielt wird. VORSICHT: Vermeiden Sie,die Verstärkerlautstärke sehr hoch einzustellen,da Geräusche und Verzerrung sich dadurch wesentlich erhöhen. HINWEIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genauere Einstellungsverfahren. CROSSOVER-FREQUENZ EINSTELLEN Die Crossoverfrequenz kann zwischen 32 und 250 Hz angepasst werden. Das Crossover ist auf nur Tiefpassbetrieb (TP-Betrieb) eingestellt. Den Crossover-Regler vollständig abdrehen.Während das System spielt,den Crossover-Regler langsam aufdrehen,bis dergewünschte Crossover-Punkt erreicht ist. Infrasonic Filter Gain Crossover Mode Switch Phase Switch bd Sync Connection Pass-Thru Outputs BETRIEB11 BETRIEB Set to MASTER Set to SLAVE Set to SLAVE Set to SLAVE

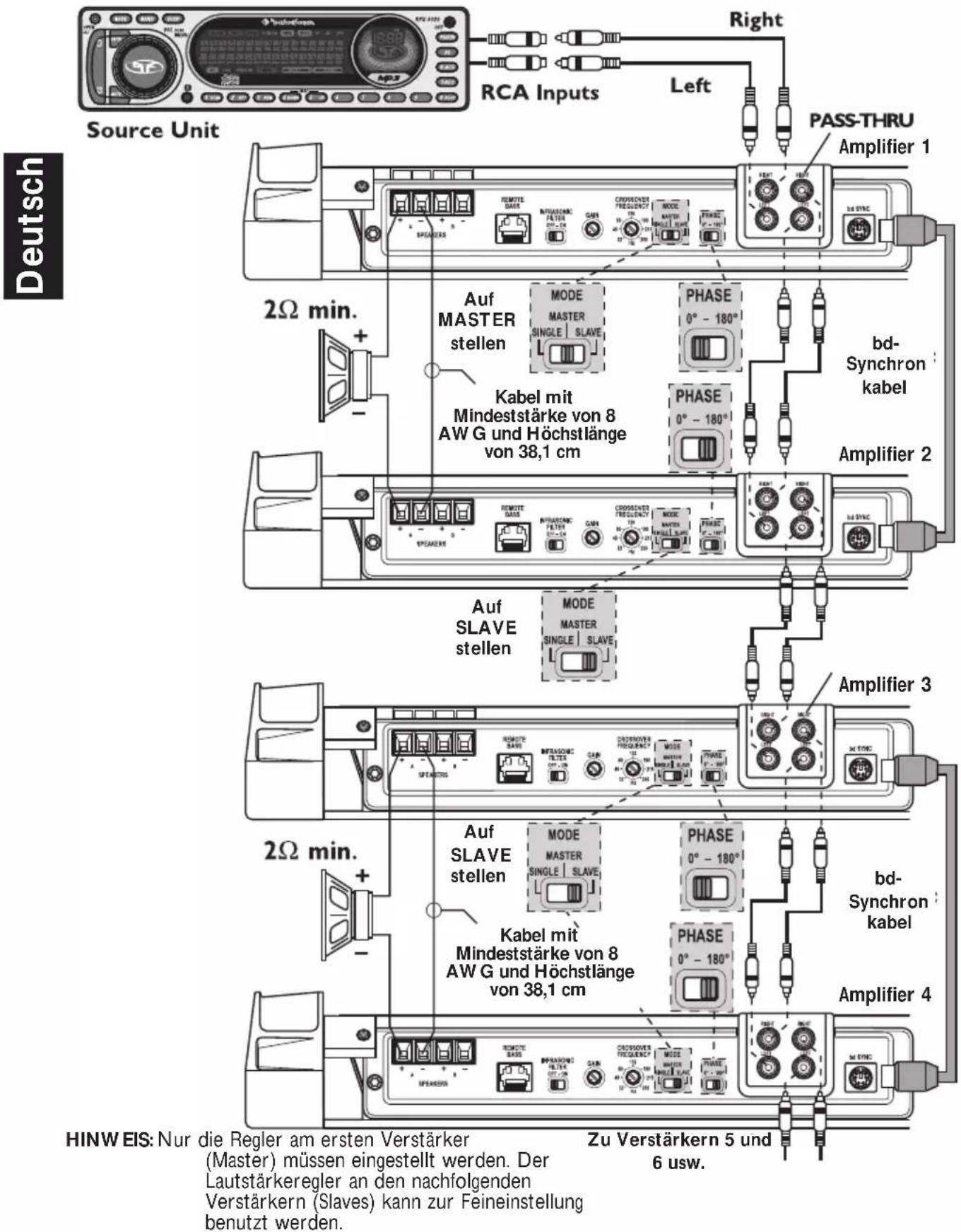

Amplifier 5 and so on Amplifier 1 Amplifier 2 Amplifier 3 Amplifier 4 Verkabelung mehrerer Verstärker Auf SLAVE stellen Auf SLAVE stellen Auf SLAVE stellen

Verstärker 5 usw. Auf MASTER stellen HINWEIS: Nur die Regler am ersten Verstärker (Master) müssen eingestellt werden. Der Lautstärkeregler an den nachfolgenden Verstärkern (Slaves) kann zur Feineinstellung benutzt werden.12 Deutsch PHASENSCHALTER Dient zur Brückenverbindung von zwei bd-Verstärkern mittels eines bd-Synchronkabels,um die Phase eines Verstärkers 180° von der Phase des anderen Verstärkers einzustellen,wenn eine gemeinsame Last getrieben wird. Ein bd-Synchronkabel muss zur Synchronisierung der beiden unabhängigen Trägerfrequenzgeneratoren in jedem Gerät benutzt werden. BETRIEB Set to MASTER Amplifier 1Amplifier 2Minimum 8 AWG Cable Maximum 15"(38.1cm) Long bd Sync Cable Amplifier 3Amplifier 4Minimum 8 AWG Cable Maximum 15"(38.1cm) Long bd Sync Cable Set to SLAVE Set to SLAVE To Amplifiers 5 and 6 and so on bd-Synchronverkabelung Auf MASTERstellen Auf SLAVEstellen Auf SLAVEstellen bd- Synchronkabel bd- SynchronkabelZu Verstärkern 5 und6 usw.Kabel mitMindeststärke von 8AWG und Höchstlängevon 38,1 cmKabel mitMindeststärke von 8AWG und Höchstlängevon 38,1 cmHINWEIS: Nur die Regler am ersten Verstärker (Master) müssen eingestellt werden. Der Lautstärkeregler an den nachfolgenden Verstärkern (Slaves) kann zur Feineinstellung benutzt werden.13 FEHLERBESEITIGUNG HINWEIS: Falls Sie nach dem Einbau Probleme haben,befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1:Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen,ob die BETRIEBS-LED aufleuchtet.Leuchtet die BETRIEBS-LED auf,bei Schritt 3 weitermachen,falls nicht, hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen,ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist.Nach Bedarf reparieren oder ersetzen. 4. Überprüfen,ob an der positiven Batterie und am Fernbedienungseinschaltkabel 10,5 bis 15,5 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker,Stereosystem und Batterie- bzw. Sicherungshalter überprüfen.Nach Bedarf reparieren oder ersetzen. Verfahren 2:Schutz- oder Thermallicht leuchtet auf.

1. Falls das Schutzlicht aufleuchtet,bedeutet dies,dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen

vorliegt.Überprüfen,ob die Lautsprecher ordernungsgemäß angeschlossen sind.Einen Widerstandsmesser benutzen,um auf mögliche Kurzschlüsse in der Lautsprecherverkabelung zu prüfen.Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führen,dass das Schutzlicht aufleuchtet.

2. Falls das Thermallicht aufleuchtet,ist dies gewöhnlich ein Zeichen,dass der Verstärker auf sehr hohen Leistungspegeln

läuft,ohne dass adäquate Luftströmung um den Verstärker herum vorhanden ist.Das System ausschalten und abkühlen lassen.Auf ordnungsgemäße Lautsprecherimpedanz prüfen und nach Bedarf neu verkabeln.Niedrige Batteriespannung kann auch zum Aufleuchten des Thermallichts führen.Überprüfen,ob das Ladesystem des Fahrzeugs ordnungsgemäße Spannung aufrechterhält.Falls die vorangegangenen Punkte das Problem nicht gelöst haben,kann ein Fehler im Verstärker vorliegen.Rufen Sie zur Unterstützung den Kundendienst an. Verfahren 3:Den Verstärker auf Audioleistung überprüfen.

1. Gewährleisten Sie,dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärker vorliegen.Die gesamte Länge der

Kabel auf Knicke,Spleiße usw.überprüfen.Die RCA-Eingänge bei eingeschaltetem Stereosystem auf Wechselspannung überprüfen.Nach Bedarf reparieren bzw.ersetzen.

2. Den RCA-Eingang vom Verstärker entfernen.Den RCA-Eingang vom Prüf-Stereosystem direkt an den Verstärkereingang

anschließen. Verfahren 4:Prüfen,ob beim Anstellen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert,die FERNBEDIENUNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am Source-

Gerät anschließen. ODER

1. Eine andere 12 V Quelle für die FERNBEDIENUNGS-Ader des Verstärkers (z.B.Batterie direkt) verwenden.

2. Falls das Geräusch elimiert ist,ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5:Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-,Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

2. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgehen.Die Stereoanlage direkt am

Verstärkereingang anschließen.Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs. ODER 3. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen.Die Kabel an anderen Stellen wieder erden.Prüfen, ob die Erdungsstelle sauberes,glänzendes Metall ist,das frei von Farbe,Rost usw.ist. ORER

4. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufügen.

5. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prüfen lassen.Die ordnungsgemäße Funktion des

elektrischen Systems am Fahrzeug prüfen,und zwar einschließlich des Verteilers,der Zündkerzen,der Zündkerzenkabel,des Spannungsreglers usw.14 Deutsch Die technischen Daten können sich ohne Ankündigung ändern. TECHNISCHE DATEN MODELL- POWER T10001 bd T20001 bd T30001 bd Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen 4 -Belastung pro Kanal 500 Watt x 1 750 Watt x 1 1000 Watt x 1 2 -Belastung pro Kanal 750 Watt x 1 1500 Watt x 1 2000 Watt x 1 1 -Belastung pro Kanal 1000 Watt x 1 2000 Watt x 1 3000 Watt x 1 Maße: Höhe 6,60 cm 6,60 cm 6,60 cm Breite 32,51 cm 32,51 cm 32,51 cm Länge 45,72 cm 58,42 cm 83,82 cm Bemessungsstrom der (1) 150A / ANL (1) 250A / ANL (1) 300A / ANL Verstärkersicherung (Amp/Typ) Bemessungsstrom der Batteriesicherung 150A 250A 300A (Amp) Extern (Liegt nicht bei) Rauschabstand >80 dB A-bewertet bei 2Vrms Crossoversteilheit 24 dB/Oktav Butterworth Crossoverfrequenz von 32 bis 250 Hz variabel Frequenzverhalten 20 Hz bis 20 kHz ±0,5 dB Bandbreite 20 Hz bis 200 kHz ±3 dB Anstiegsgeschwindigkeit 30 Vo lt/ µS IM Verzerrung (IHF) <0,05 % Einstellbarer Signalspannungsbereich Von 150 mV bis 4 V variabel (RCA-Eingang) Schutz Kurzschluss-Schutzmechanismus schaltet den Verstärker aus, wenn sehr niedrige Impedanz oder ein Kurzschluss in den Lautsprecherkabeln vorliegt.Thermaler Schalter schaltet den Verstärker im Überhitzungsfall ab. Entzerrung (Variabler Punchbass) Von 0 bis +18 dB bei 35 bis 70 Hz variabel Eingangsimpedanz 10 k Ohm Infraschallfilter Wählbar 12 dB/Oktav, -3 dB bei 28 Hz Diese technischen Daten sind Amplifier Power Standard CEA-2006 normkonform15
