Produkttyp	Akkuladegerät
Marke	Fuxtec
Modell	FX-E1LG2A
Eingangsspannung	230 V~, 50 Hz
Ausgangsspannung	20,9 V=
Ausgangsstrom	2,4 A
Nennleistung	70 W
Kompatibler Batterietyp	Li-Ion 20 V Serie FUXTEC
Schutzklasse	II
Ladeanzeigen	Leuchtanzeigen (4)
Kurzschlussschutz	Ja
Überladeschutz	Ja
Übertemperaturschutz	Ja
Empfohlene Ladetemperatur	0 °C bis 45 °C
Schnellladefunktion	Ja, 2,4 A
Ungefähres Gewicht	0,4 kg
Abmessungen (L x B x H)	150 x 80 x 60 mm
Enthaltenes Zubehör	Kein (nur Ladegerät)
Bedienungsanleitung	Enthalten (32 Seiten, mehrsprachig)
Vorgesehene Verwendung	Laden von FUXTEC 20 V Akkus
Wartung	Mit einem trockenen Tuch reinigen, nicht eintauchen
Sicherheit	Nicht Wasser aussetzen, keine inkompatiblen Akkus laden
Entsorgung	Recyclingfähig, TRIMAN-Logo, im Geschäft oder Recyclinghof abgeben

Häufig gestellte Fragen - FX-E1LG2A Fuxtec

Welche Akkutypen kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist ausschließlich zum Laden der Li-Ion 20 V Akkus der FUXTEC-Serie bestimmt. Verwenden Sie nur vom Hersteller empfohlene Akkus.

Wie erkenne ich, dass der Akku vollständig geladen ist?

Die Leuchtanzeigen (4) am Ladegerät zeigen den Ladestatus an. Wenn der Akku vollständig geladen ist, leuchtet die entsprechende Anzeige dauerhaft oder erlischt je nach Modell.

Was tun, wenn das Ladegerät nicht angeht?

Überprüfen Sie, ob das Ladegerät korrekt an eine 230 V~ Steckdose angeschlossen ist. Wenn das Problem weiterhin besteht, testen Sie eine andere Steckdose. Bleibt das Ladegerät funktionsunfähig, kontaktieren Sie den FUXTEC-Kundendienst.

Kann ich Akkus anderer Marken laden?

Nein, dieses Ladegerät ist nur für FUXTEC 20 V Akkus ausgelegt. Die Verwendung anderer Akkus kann Verletzungen und Brände verursachen.

Kann ich den Akku über Nacht laden lassen?

Es wird empfohlen, die angegebene Ladezeit nicht zu überschreiten und den Akku nach vollständiger Ladung zu entnehmen. Lassen Sie den Akku nicht unbeaufsichtigt laden, um das Risiko einer Überhitzung zu vermeiden.

Was tun bei Austritt von Batterieflüssigkeit?

Bei Kontakt mit der Flüssigkeit sofort mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, einen Arzt aufsuchen. Die Flüssigkeit kann Reizungen oder Verbrennungen verursachen.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes Tuch zum Abwischen der Oberfläche. Tauchen Sie das Ladegerät niemals in Wasser oder andere Flüssigkeiten.

Wo soll ich das Ladegerät am Ende seiner Lebensdauer entsorgen?

Entsorgen Sie das Ladegerät nicht im Hausmüll. Beachten Sie die Sortieranweisung (TRIMAN-Logo) und geben Sie es im Geschäft oder Recyclinghof ab. Bevorzugen Sie Reparatur oder Spende.

Ist das Ladegerät mit einem 4 Ah Akku kompatibel?

Ja, das Ladegerät kann Akkus mit 2 Ah oder 4 Ah Kapazität der FUXTEC 20 V Serie laden. Die Ladezeit ist proportional zur Kapazität.

Welche Ausgangsspannung hat das Ladegerät?

Die Ladespannung beträgt 20,9 V= bei einem Strom von 2,4 A, was einer Leistung von 70 W entspricht.

BEDIENUNGSANLEITUNG FX-E1LG2A Fuxtec

1. Bestimmungsgemäßer Gebrauch 5

2. Verwendung und Behandlung des Akkuwerkzeugs...... 5

3. Laden des Akkus....6

4. Entsorgung 6

5. Technische Daten....7

6. Zubehör 7

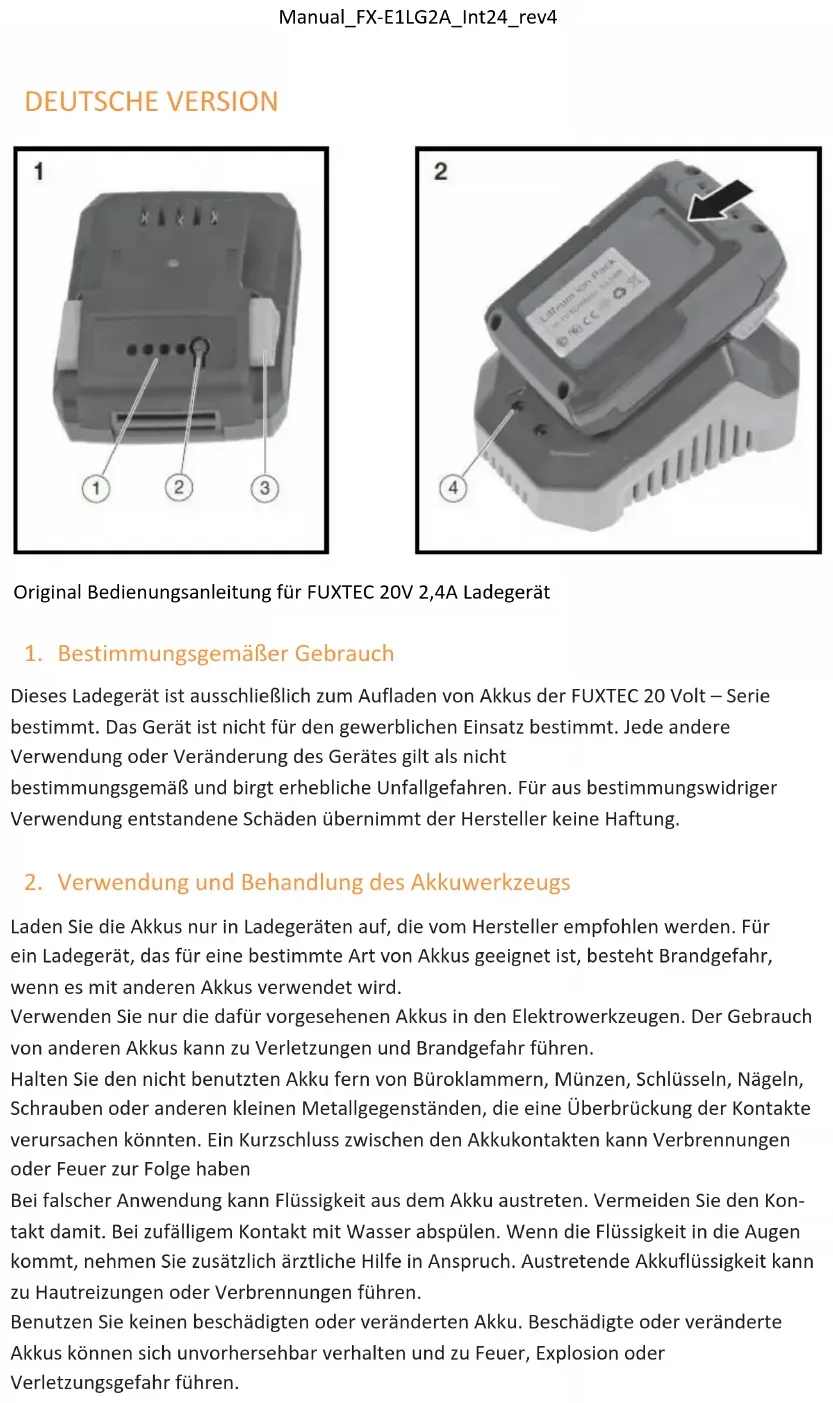

Original Bedienungsanleitung für FUXTEC 20V 2,4A Ladegerät

1. Bestimmungsgemäßer Gebrauch

Dieses Ladegerät ist ausschließlich zum Aufladen von Akkus der FUXTEC 20 Volt – Serie bestimmt. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht

bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

2. Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.

Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.

Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

3. Laden des Akkus

• Der Akku muss vor der ersten Inbetriebnahme geladen warden.

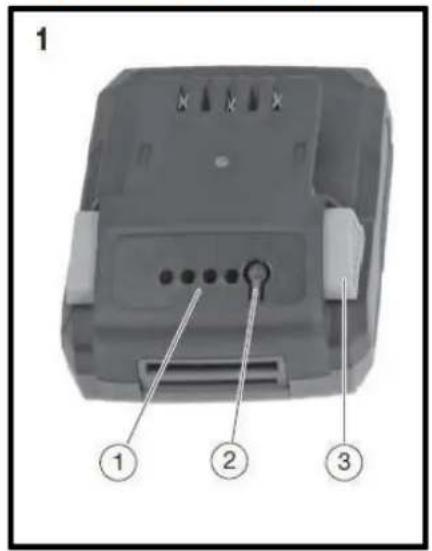

• Drücken Sie die Verriegelungstaste (3) ein und nehmen Sie den Akku aus dem Gerät.

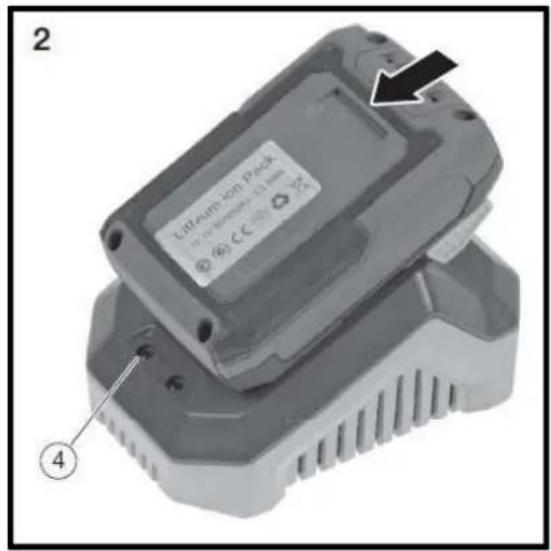

• Legen Sie den Akkupack in das Ladegerät ein.
• Das Ladegerät an die Stromversorgung anschließen. Der Ladezustand wird durch die Kontrollleuchten (4) angezeigt.
• Den Akkupack in das Gerät einlegen und auf korrektes Einrastenachten. Prüfen der Restkapazität des Akkus.
• Drücken Sie die Taste (2). Die Restkapazität der Batterie wird durch die Kontrollleuchten (1) angezeigt.

4. Entsorgung

WARNUNG!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

• netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers,
• akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte

Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten

einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

HINWEIS

Über Entsorgungsmöglichkeiten informieren Sie sich bitte bei Ihrer Kommune/Stadt.

5. Technische Daten

Part Number
Akku Typ	Li-Ion
Nennspannung	230 V~, 50 Hz
Nennleistung	70 W
Ladespannung	20.9 V=
Ladestromstärke	2,4 A
Schutzklasse	II

6. Zubehör

Folgendes Zubehör können Sie unter www.fuxtec.de beziehen.

	Zubehör
	Akku Pack 4Ah
	Akku Pack 2Ah
	2*2.4 A Doppel-Ladegerät
	1A Ladegerät

ENGLISH VERSION

1 ① ② ③

2 Lithium-ion Pack 10.5V 80000x 11.5V ④

41. Technische gegevens

Onderdeelnummer
Batterijtype	Li-ion
Nominale spanning	230V~, 50Hz
Nominaal vermogen	70W
laadspanning	20,9V
Laadstroom	2,4A =
Beschermingsklasse	II

42. Accessoires
