Produkttyp	Objektiv
Marke	Fujifilm
Modell	GF55mmF1.7 R WR
Bajonett	Fujifilm G
Brennweite	55 mm (entspricht 44 mm im Kleinbildformat)
Maximale Blende	f/1.7
Minimale Blende	f/22
Optischer Aufbau	14 Linsen in 10 Gruppen (2 asphärisch, 2 ED)
Bildwinkel	52,9°
Minimale Fokussierentfernung	0,5 m
Maximaler Abbildungsmaßstab	0,17×
Filterdurchmesser	77 mm
Abmessungen (Durchmesser × Länge)	∅94,7 × 99,3 mm
Gewicht (ohne Deckel und Gegenlichtblende)	780 g
Anzahl Lamellen	11 (kreisförmige Blende)
Mitgeliefertes Zubehör	Vorderdeckel, Rückdeckel, Gegenlichtblende, Objektivtasche
Pflege	Zur Reinigung einen Blasebalg für Staub verwenden, für Fingerabdrücke ein weiches Tuch, organische Lösungsmittel vermeiden
Sicherheit	Nicht durch das Objektiv in die Sonne schauen, nicht in feuchter Umgebung verwenden, vor Hitze geschützt aufbewahren
Reparierbarkeit	Wenden Sie sich für den Austausch der Dichtung an ein Fujifilm-Servicecenter

Häufig gestellte Fragen - GF55mmF1.7 R WR FUJIFILM

Wie installiere ich das Objektiv an meiner Fujifilm-Kamera?

Richten Sie die rote Markierung des Objektivs mit der des Kameragehäuses aus, setzen Sie es ein und drehen Sie es im Uhrzeigersinn, bis es einrastet. Weitere Details finden Sie im Kamerahandbuch.

Welche Art von Gegenlichtblende soll ich verwenden?

Verwenden Sie die mitgelieferte Gegenlichtblende. Befestigen Sie sie, indem Sie die Markierungen ausrichten und drehen. Zum Entfernen halten Sie die Entriegelungstaste gedrückt und drehen Sie gegen den Uhrzeigersinn.

Wie reinige ich die Linsen?

Verwenden Sie einen Blasebalg, um Staub zu entfernen. Bei Fingerabdrücken geben Sie etwas optischen Reiniger auf ein weiches Baumwolltuch und reinigen Sie in kreisenden Bewegungen von der Mitte nach außen. Verwenden Sie niemals organische Lösungsmittel.

Kann ich dieses Objektiv mit einem Adapter an einem X-Bajonett verwenden?

Nein, dieses Objektiv ist ausschließlich für das FUJIFILM G-Bajonett konzipiert. Es kann nicht mit X-Bajonetten verwendet werden, auch nicht mit einem Adapter.

Was ist die minimale Fokussierentfernung?

Die minimale Fokussierentfernung beträgt 0,5 Meter (gemessen von der Sensorebene).

Was tun, wenn das Objektiv nicht richtig funktioniert?

Überprüfen Sie, ob die Firmware des Objektivs und der Kamera auf dem neuesten Stand ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Fujifilm-Servicecenter.

Wie aktualisiere ich die Firmware des Objektivs?

Besuchen Sie die Fujifilm-Website, um die Firmware herunterzuladen, und befolgen Sie die Anweisungen. Sie können auch Ihren Händler um Hilfe bitten.

Ist das Objektiv wasserdicht?

Das Objektiv ist dank einer Gummidichtung am Bajonett staub- und spritzwassergeschützt. Es ist nicht für das Eintauchen in Wasser ausgelegt.

Wie stelle ich die Blende ein?

Drehen Sie den Blendenring, um einen Wert auszuwählen. Für die Positionen C oder A oder zum Umschalten zwischen diesen drücken Sie die Entriegelungstaste des Rings, während Sie drehen.

Welches Zubehör ist im Lieferumfang enthalten?

Das mitgelieferte Zubehör umfasst: Objektivvorderdeckel, Objektivrückdeckel, Gegenlichtblende und Objektivtasche.

BEDIENUNGSANLEITUNG GF55mmF1.7 R WR FUJIFILM

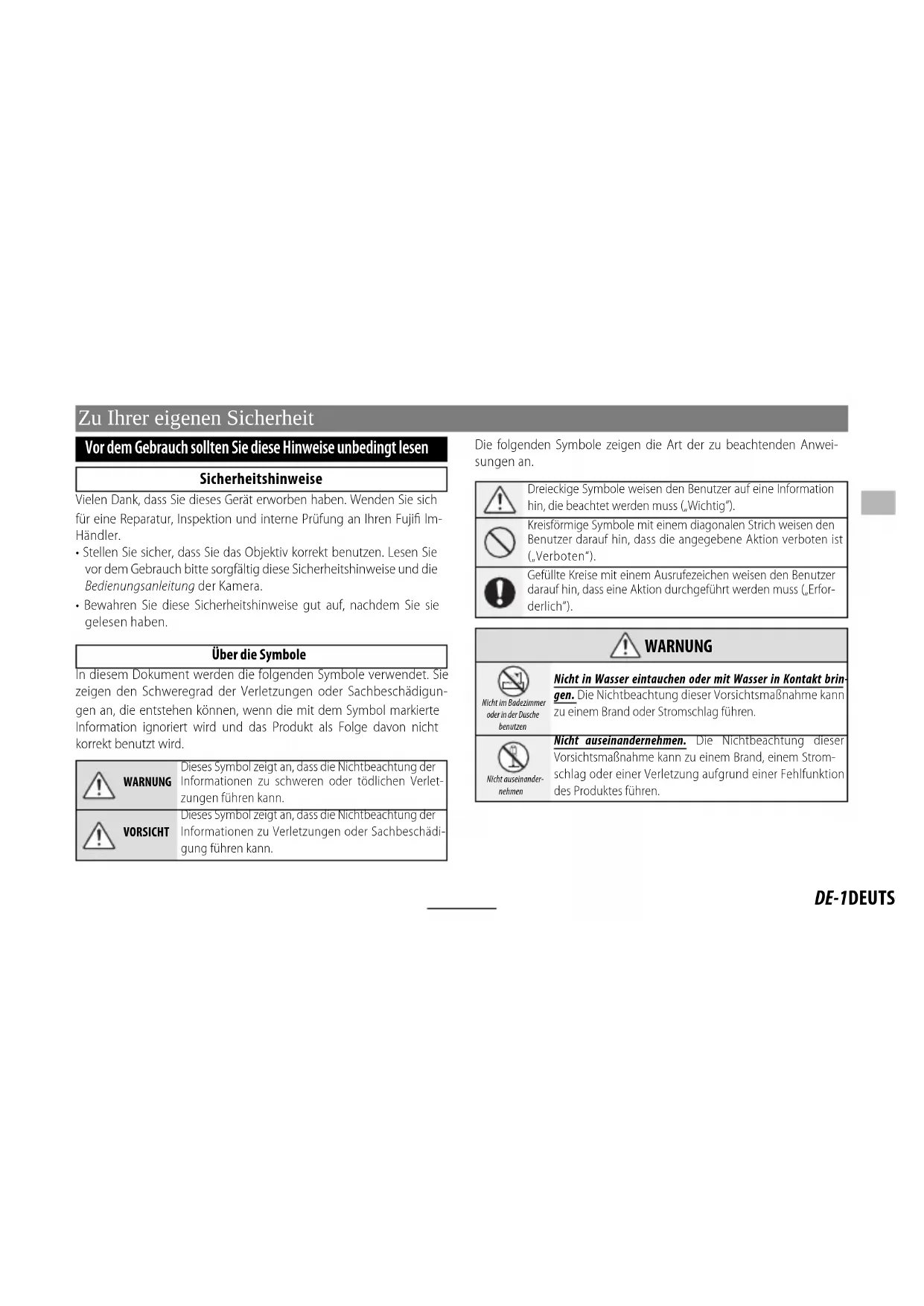

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren Fujifi Im-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

WARNUNG

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).

Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).

Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

WARNUNG

Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Nicht auseinandernehmen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.

WARNUNG
Berühren Sie keine internen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderen Unfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen. Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
	Sehen Sie beim Blick durch das Objektiv oder die Sucher der Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
!VORSICHT
	Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgesetzt sind, ebenso nicht an sehr feuchten oder staubigen Orten. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins: Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

Vor dem Gebrauch dieses Produkts

Das Objektiv funktioniert mit veralteten Versionen der Objektiv- oder Kamerafi rmware u. U. nicht wie erwartet und einige Funktionen sind möglicherweise nicht verfügbar. Achten Sie darauf, die Firmware des Objektivs und der Kamera auf die neuesten Versionen zu aktualisieren. Die Anweisungen zur Einsicht der Versionsinformationen der Firmware und zur Aktualisierung der Firmware finden Sie auf der folgenden Webseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl ä che des Objektivs oder Filters. Geben Sie zum Entfernen von Schmutzfl ecken

und Fingerabdrücken eine kleine Menge Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.

Teile des Objektivs

GF55mmF1.7R WR

① Sonnenblende
② Markierungen für die Befestigung
③ Haubenverriegelungsfreigabe
④ Fokusring
⑤ Blendenringentriegelung
⑥ Markierungen für die Befestigung (Brennweite)
⑦ Blendenring
⑧ Signalkontakte des Objektivs
⑨ Vorderer Objektivdeckel
⑩ Hinterer Objektivdeckel

①Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem Fujifi Im-Servicecenter ausgetauscht werden.

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel
• Hinterer Objektivdeckel

• Gegenlichtblende
- Objektivtasche

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven fi nden Sie in der Bedienungsanleitung der Kamera.

① Dieses Objektiv ist ausschließlich für die Verwendung mit FUJI-G-Halterungen und kann nicht mit X-Halterungen verwendet werden.

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

Um die Haube zu entfernen, drücken und halten Sie die Haubenverriegelungsfreigabe während die Haube gegen den Uhrzeigersinn gedreht wird.

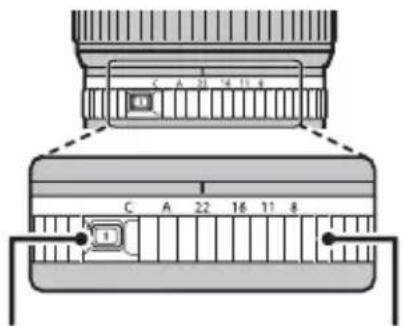

Drehen Sie den Blendenring des Objektivs, um die Blende auszuwählen (Blendenwert).

① C (C): Die Blende wird auf den Wert eingestellt, der mit dem Einstellrad der Kamera gewählt wurde.
② A (A): Der Blendenwert wird von der Kamera automatisch gewählt.
③ Andere Werte (22): Die Blende wird auf den gewählten Wert eingestellt.

Um C oder A zu wählen oder nach der Einstellung von C oder A einen anderen Blendenwert auszuwählen, drücken Sie die Blendenringentriegelung, während Sie den Blendenring drehen.

Blendenringentrie- gelung

Blendenring

Technische Daten

Typ	GF55mmF1.7 R WR
Objektivkonstruktion	14 Elemente in 10 Gruppen (2 asphärische Elemente, 2 ED-Elemente)
Brennweite (dem 35-mm-Format entsprechend)	f=55 mm (44 mm)
Bildwinkel 52,9°
Max. Blendenöff nung 1.7
Min. Blendenöff nung 22
Blendensteuerung
Anzahl der Lamellen	11 (abgerundete Blendenöffnung)
Abstände der Belichtungsstufen	1/3 EV (23 Belichtungsstufen)
Minimale Einstellentfernung (von der Fokusebene gemessen)	0,5 m
Max. Vergrößerung 0,17 ×
Äußere Abmessungen: Durchmesser × Länge* (ca.) * Abstand von der Vorderseite des Objektivs zum Objektivhalterungsfl ansch	φ 94,7 × 99,3 mm
Gewicht* (ca.) * Objektivdeckel und Sonnenblenden ausgenommen	780 g
Filtergröße	φ 77 mm

① Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
