MS 162 - Säge STIHL - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MS 162 STIHL als PDF.
| Produkttyp | Benzinkettensäge |
| Marke | STIHL |
| Modell | MS 162 |
| Hubraum | 30,1 cm³ |
| Leistung (ISO 7293) | 1,3 kW (1,8 PS) |
| Gewicht ohne Führungsschiene und Kette | 4,5 kg |
| Kraftstofftankinhalt | 396 cm³ (0,396 l) |
| Öltankinhalt | 280 cm³ (0,28 l) |
| Führungsschienenlängen | 30 cm, 35 cm, 40 cm |
| Kettenteilung | 3/8" P oder 1/4" |
| Leerlaufdrehzahl | 3000 ± 50 tr/min |
| Zündkerze | NGK CMR6H oder STIHL ZK C 10 |
| Schalldruckpegel (Lpeq) | 100 dB(A) |
| Schallleistungspegel (Lweq) | 110 dB(A) (garantiert 115 dB(A)) |
| Vibrationen vorderer Griff | 3,7 m/s² |
| Vibrationen hinterer Griff | 3,7 m/s² |
| Kraftstoff | Benzin-/Ölgemisch für Zweitaktmotoren 50:1 |
| Kettenöl | STIHL Haftöl oder gleichwertig |
| Kettenbremse | Ja, Trägheits- und Handbremse |
| Sicherheitsvorrichtungen | Handschutz vorne/hinten, Kettenbremse, Kettenstopper, Gashebelsperre |
| Regelmäßige Wartung | Luftfilter reinigen, Zündkerze, Führungsschiene, Kette schärfen |
| Reparierbarkeit | Konsultieren Sie einen autorisierten STIHL Händler |
Häufig gestellte Fragen - MS 162 STIHL
Benutzerfragen zu MS 162 STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch MS 162 - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MS 162 von der Marke STIHL.
BEDIENUNGSANLEITUNG MS 162 STIHL
19 Technische gegevens
19.1 Kettingzaag STIHL MS 162, MS 172
MS 162
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Duitsland
ANDREAS STIHL AG & Co. KG
Bij volmacht
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Duitsland
ANDREAS STIHL AG & Co. KG
Bij volmacht
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Allemagne
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Allemagne
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
AUTRICHE
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SUISSE
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon:+41 44 9493030
STIHL revendeurs
www.stihl.com
FRANCE

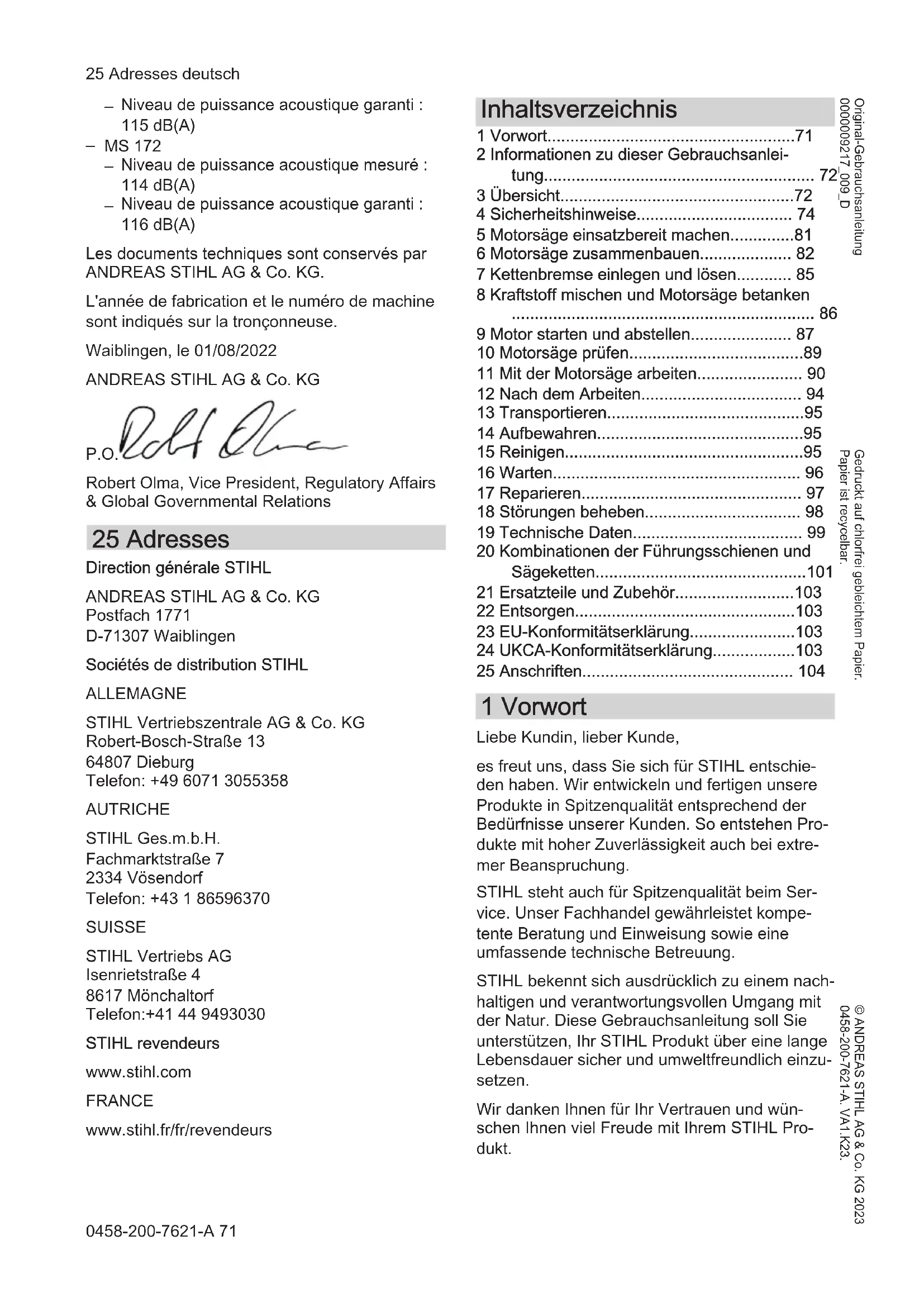

2 Informationen zu dieser Gebrauchsanleitung....72
3 Übersicht....72
4 Sicherheitshinweise.... 74
5 Motorsäge einsatzbereit machen......81
6 Motorsäge zusammenbauen.... 82
7 Kettenbremse einlegen und lösen...... 85
8 Kraftstoff mischen und Motorsäge betanken 86
9 Motor starten und abstellen.... 87
10 Motorsäge prüfen....89
11 Mit der Motorsäge arbeiten.... 90
12 Nach dem Arbeiten.... 94
13 Transportieren....95
14 Aufbewahren....95
15 Reinigen....95
16 Warten....96
17 Reparieren.... 97
18 Störungen beheben.... 98
19 Technische Daten.... 99
20 Kombinationen der Führungsschienen und Sägeketten....101
21 Ersatzteile und Zubehör......103
22 Entsorgen....103
23 EU-Konformitätserklärung......103
24 UKCA-Konformitätserklärung......103
25 Anschriften.... 104
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUF-BEWAHREN.
2 Informationen zu dieser Gebrauchsanleitung
2.1 Kennzeichnung der Warnhinweise im Text
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.
▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
▶ Die genannten Maßnahmen können Sachschaden vermeiden.
2.2 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.
3 Übersicht
3.1 Motorsäge

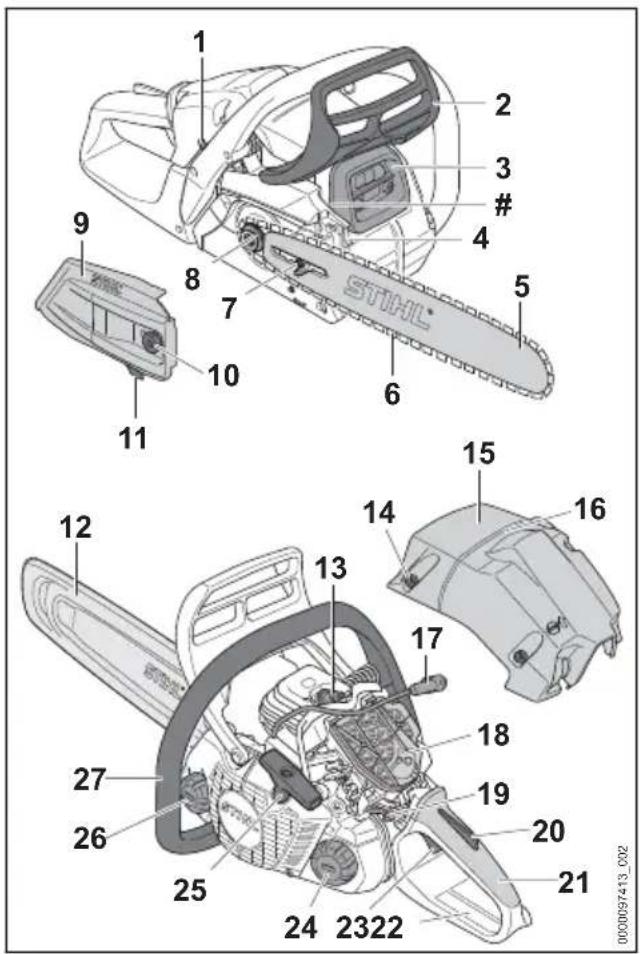

1 Vergasereinstellschraube
Die Vergasereinstellschraube dient zum Einstellen des Vergasers.
2 Vorderer Handschutz
Der vordere Handschutz schützt die linke Hand vor Kontakt mit der Sägekette, dient zum Einlegen der Kettenbremse und löst bei einem Rückschlag die Kettenbremse automatisch aus.
3 Schalldämpfer
Der Schalldämpfer vermindert die Schallemission der Motorsäge.
4 Krallenanschlag
Der Krallenanschlag stützt während der Arbeit die Motorsäge am Holz ab.

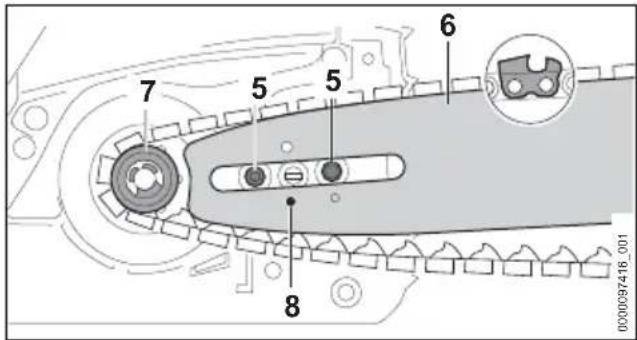

5 Führungsschiene
Die Führungsschiene führt die Sägekette.
6 Sägekette
Die Sägekette schneidet das Holz.
7 Spannschraube
Die Spannschraube dient zum Einstellen der Kettenspannung.
3 Übersicht deutsch
8 Kettenrad
Das Kettenrad treibt die Sägekette an.
9 Kettenraddeckel
Der Kettenraddeckel deckt das Kettenrad ab und befestigt die Führungsschiene an der Motorsäge.
10 Mutter
Die Mutter befestigt den Kettenraddeckel an der Motorsäge.
11 Kettenfänger
Der Kettenfänger fängt eine abgeworfene oder gerissene Sägekette auf.
12 Kettenschutz
Der Kettenschutz schützt vor Kontakt mit der Sägekette.
13 Zündkerze
Die Zündkerze entzündet das Kraftstoff-Luft-Gemisch im Motor.
14 Haubenverschluss
Der Haubenverschluss befestigt die Haube an der Motorsäge.
15 Haube
Die Haube deckt den Motor ab.
16 Fälleiste
Mit der Fällleiste kann die Fällrichtung kontrolliert werden.

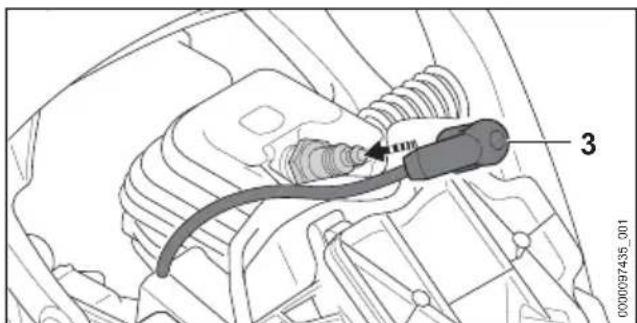

17 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündleitung mit der Zündkerze.
18 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte Luft.

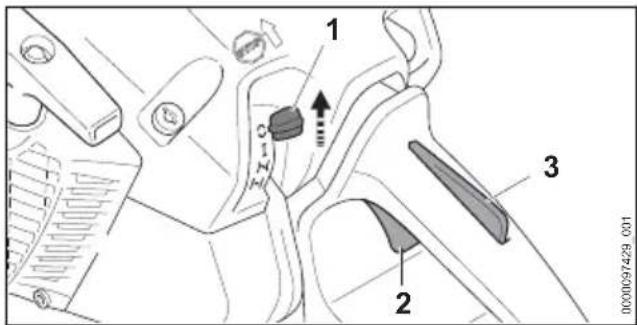

19 Kombihebel
Der Kombihebel dient zum Einstellen für das Starten, zum Betrieb und zum Abstellen des Motors.
20 Gashebelsperre
Die Gashebelsperre dient zum Entsperren des Gashebels.
21 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Halten und Führen der Motorsäge.
22 Hinterer Handschutz
Der hintere Handschutz schützt die rechte Hand vor Kontakt mit einer abgeworfenen oder gerissenen Sägekette.
23 Gashebel
Der Gashebel dient zum Beschleunigen des Motors.

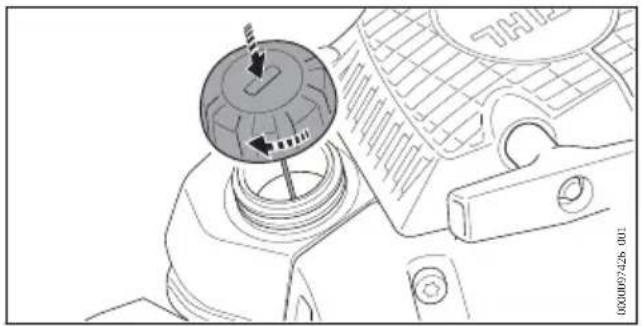

24 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt den Kraftstofftank.
25 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.

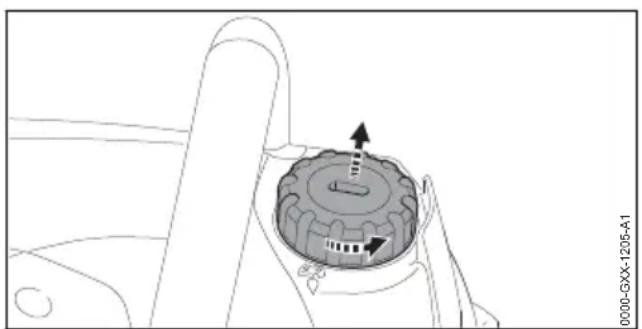

26 Öltank-Verschluss
Der Öltank-Verschluss verschließt den Öltank.
27 Griffrohr
Das Griffrohr dient zum Halten, Führen und Tragen der Motorsäge.
# Maschinennummer
3.2 Ausstattungsmerkmale
Die Motorsäge kann marktabhängig folgende Ausstattungsmerkmale haben:
Kraftstoffhandpumpe (A)
1 Kraftstoffhandpumpe
Die Kraftstoffhandpumpe erleichtert das Starten des Motors.
Kettenschnellspannung (B)

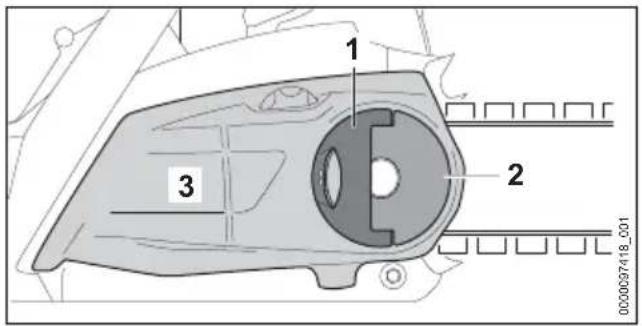

1 Spannscheibe
Die Spannscheibe verschiebt die Führungsschiene und spannt und entspannt dadurch die Sägekette.
2 Spannrad
Das Spannrad ermöglicht die Einstellung der Kettenspannung.
3 Flügelmutter
Die Flügelmutter befestigt den Kettenraddeckel an der Motorsäge.
3.3 Symbole
Die Symbole können auf der Motorsäge sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den Kraftstofftank.
Dieses Symbol kennzeichnet den Öltank für Sägeketten-Haftöl.
In diese Richtung wird die Kettenbremse eingelegt oder gelöst.
Dieses Symbol gibt die Laufrichtung der Sägekette an.
Drehrichtung um die Sägekette zu spannen
Dieses Symbol kennzeichnet die Kraftstoffhandpumpe.
In diese Richtung wird der Kombihebel gestellt, um den Motor abzustellen.
In diese Position wird der Kombihebel gestellt, um den Motor abzustellen.
In dieser Position des Kombihebels wird der Motor betrieben.
In dieser Position des Kombihebels wird der Motor gestartet.
In dieser Position des Kombihebels wird der Motor auf das Starten vorbereitet.
LWA Garantierter Schalleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf der Motorsäge bedeuten Folgendes:
Sicherheitshinweise und deren Maßnahmen beachten.
Gebrauchsanleitung lesen, verstehen und aufbewahren.
Schutzbrille, Gehörschutz und Schutzhelm tragen.
Sicherheitshinweise zum Rückschlag und deren Maßnahmen beachten.
4.2 Bestimmungsgemäße Verwendung
Die Motorsägen STIHL MS 162 und STIHL MS 172 dienen zum Sägen von Holz und zum Entasten und Fällen von Bäumen.
WARNUNG
■ Falls die Motorsäge nicht bestimmungsgemäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Motorsäge so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.
4.3 Anforderungen an den Benutzer
⚠️ WARNING
■ Benutzer ohne eine Unterweisung können die Gefahren der Motorsäge nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.
▶ Gebrauchsanleitung lesen, verstehen und aufbewahren.
▶ Falls die Motorsäge an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:
– Der Benutzer ist ausgeruht.
- Der Benutzer ist körperlich, sensorisch und geistig fähig, die Motorsäge zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
- Der Benutzer kann die Gefahren der Motorsäge erkennen und einschätzen.
- Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
- Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Motorsäge arbeitet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.
▶ Falls der Benutzer zum ersten Mal mit einer Motorsäge arbeitet: Sägen von Rundholz auf einem Sägebock oder einem Gestell üben.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
■ Die Zündanlage der Motorsäge erzeugt ein elektromagnetisches Feld. Das elektromagnetische Feld kann Herzschrittmacher beeinflussen. Der Benutzer kann schwer verletzt oder getötet werden.
4 Sicherheitshinweise deutsch
▶ Falls der Benutzer einen Herzschrittmacher trägt: Sicherstellen, dass der Herzschrittmacher nicht beeinflusst wird.
4.4 Bekleidung und Ausstattung
⚠️ WARNING
■ Während der Arbeit können lange Haare in die Motorsäge hineingezogen werden. Der Benutzer kann schwer verletzt werden.
▶ Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.
■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.
▶ STIHL empfiehlt, einen Gesichtsschutz zu tragen.
- Ein langärmliges, eng anliegendes Oberteil tragen.
■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen.
▶ Einen Gehörschutz tragen.
■ Herabfallende Gegenstände können zu Kopfverletzungen führen.
▶ Falls während der Arbeit Gegenstände herabfallen können: Einen Schutzhelm tragen.
■ Während der Arbeit kann Staub aufgewirbelt werden und Dunst entstehen. Eingeatmeter Staub und Dunst kann die Gesundheit schädigen und allergische Reaktionen auslösen.
▶ Falls Staub aufgewirbelt wird oder Dunst entsteht: Eine Staubschutzmaske tragen.
■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in der Motorsäge verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.
- Eng anliegende Bekleidung tragen.
▶ Schals und Schmuck ablegen.
■ Während der Arbeit kann der Benutzer in Kontakt mit der umlaufenden Sägekette kommen. Der Benutzer kann schwer verletzt werden.
▶ Eine lange Hose mit Schnittschutz tragen.
■ Während der Arbeit kann sich der Benutzer an Holz schneiden. Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit der
Sägekette kommen. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Falls der Benutzer in Kontakt mit der umlaufenden Sägekette kommt, kann er sich schneiden. Der Benutzer kann verletzt werden.
- Motorsägen-Stiefel mit Schnittschutz tragen.
4.5 Arbeitsbereich und Umgebung
⚠️ WARNING
■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren der Motorsäge und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.
- Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.
▶ Motorsäge nicht unbeaufsichtigt lassen.
▶ Sicherstellen, dass Kinder nicht mit der Motorsäge spielen können.
■ Wenn der Motor läuft, strömen heiße Abgase aus dem Schalldämpfer. Heiße Abgase können leicht entflammbare Materialien entzünden und Brände auslösen.
- Abgasstrahl von leicht entflammbaren Materialien fernhalten.
4.6 Sicherheitsgerechter Zustand
4.6.1 Motorsäge
Die Motorsäge ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Die Motorsäge ist unbeschädigt.
– Es tritt kein Kraftstoff aus der Motorsäge aus.
- Der Kraftstofftank-Verschluss und der Öltank-Verschluss sind verschlossen.
– Die Motorsäge ist sauber.
- Der Kettenfänger ist angebaut und unbeschädigt.
– Die Kettenbremse funktioniert.
– Die Bedienungselemente funktionieren und sind unverändert.
– Die Kettenschmierung funktioniert.

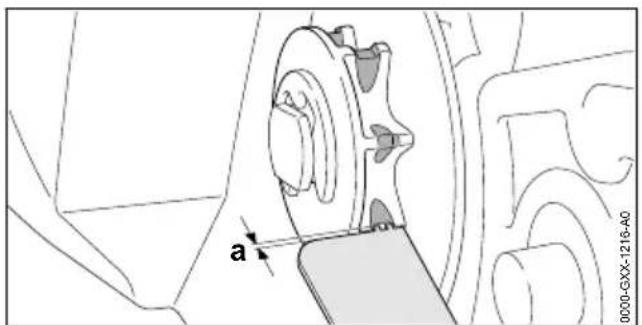

– Die Einlaufspuren am Kettenrad sind nicht tiefer als 0,5 mm.
– Eine in dieser Gebrauchsanleitung angegebene Kombination aus Führungsschiene und Sägekette ist angebaut.
– Die Führungsschiene und Sägekette sind richtig angebaut.
– Die Sägekette ist richtig gespannt.
- Original STIHL Zubehör für diese Motorsäge ist angebaut.
– Das Zubehör ist richtig angebaut.

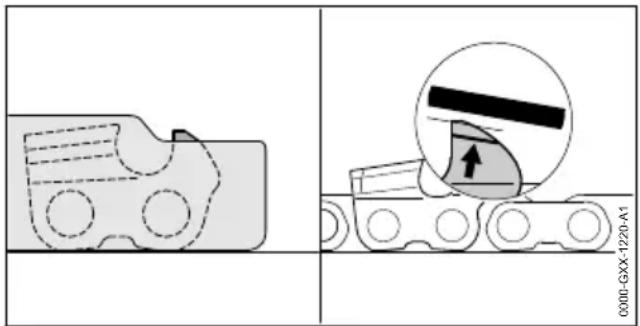

⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren, Sicherheitseinrichtungen außer Kraft gesetzt werden und Kraftstoff austreten. Personen können schwer verletzt oder getötet werden.
- Mit einer unbeschädigten Motorsäge arbeiten.
▶ Falls Kraftstoff aus der Motorsäge austritt: Nicht mit der Motorsäge arbeiten und einen STIHL Fachhändler aufsuchen. - Kraftstofftank-Verschluss und Öltank-Verschluss schließen.
▶ Falls die Motorsäge verschmutzt ist: Motorsäge reinigen. - Mit einem angebauten und unbeschädigten Kettenfänger arbeiten.
▶ Motorsäge nicht verändern. Ausnahme: Anbau einer in dieser Gebrauchsanleitung angegebenen Kombination aus Führungsschiene und Sägekette.
▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit der Motorsäge arbeiten.
▶ Original STIHL Zubehör für diese Motorsäge anbauen.

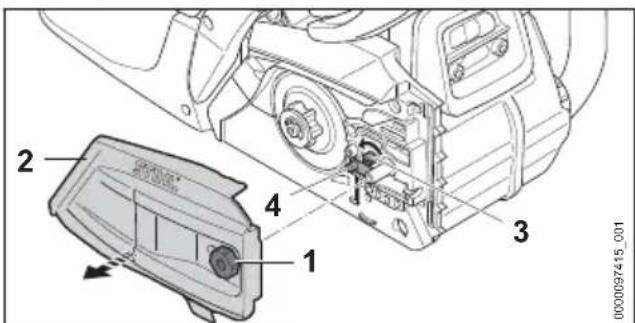

▶ Führungsschiene und Sägekette so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist. - Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.
▶ Gegenstände nicht in die Öffnungen der Motorsäge stecken. - Abgenutzte oder beschädigte Hinweisschilder ersetzen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.6.2 Führungsschiene
Die Führungsschiene ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Die Führungsschiene ist unbeschädigt.
– Die Führungsschiene ist nicht verformt.
- Die Nut ist so tief wie oder tiefer als die Mindestnuttiefe, 19.3.
– Die Stege der Nut sind gratfrei.
– Die Nut ist nicht verengt oder gespreizt.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand kann die Führungsschiene die Sägekette nicht mehr richtig führen. Die umlaufende Sägekette kann von der Führungsschiene springen. Personen können schwer verletzt oder getötet werden.
- Mit einer unbeschädigten Führungsschiene arbeiten.
▶ Falls die Tiefe der Nut kleiner als die Mindestnuttiefe ist: Führungsschiene ersetzen.
▶ Führungsschiene wöchentlich entgraten.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.6.3 Sägekette
Die Sägekette ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Die Sägekette ist unbeschädigt.
– Die Sägekette ist richtig geschärft.
– Die Verschleißmarkierungen an den Schneidezähnen sind sichtbar.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Mit einer unbeschädigten Sägekette arbeiten.
▶ Sägekette richtig schärfen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.7 Kraftstoff und Tanken
⚠️ WARNING
Der für diese Motorsäge verwendete Kraftstoff besteht aus einem Gemisch aus Benzin und Zweitakt-Motoröl. Kraftstoff und Benzin sind hochentzündlich. Falls Kraftstoff oder Benzin in Kontakt mit offenem Feuer oder heißen Gegenständen kommen, können der Kraftstoff oder das Benzin Brände oder Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Kraftstoff und Benzin vor Hitze und Feuer schützen.
- Kraftstoff und Benzin nicht verschütten.
▶ Falls Kraftstoff verschüttet wurde: Kraftstoff mit einem Tuch aufwischen und Motor erst versuchen zu starten, wenn alle Teile der Motorsäge trocken sind.
4 Sicherheitshinweise deutsch
▶ Nicht rauchen.
▶ In der Nähe von Feuer nicht tanken.
- Vor dem Tanken Motor abstellen und abkühlen lassen.
▶ Motor mindestens 3 m vom Ort des Tankens entfernt starten.
■ Eingeatmete Kraftstoffdämpfe und Benzindämpfe können Personen vergiften.
- Kraftstoffdämpfe und Benzindämpfe nicht einatmen.
▶ An einem gut belüfteten Ort tanken.
Während der Arbeit oder in sehr warmer Umgebung erwärmt sich die Motorsäge. Abhängig von der Art des Kraftstoffs, der Höhe, der Umgebungstemperatur und der Temperatur der Motorsäge dehnt sich der Kraftstoff aus und im Kraftstofftank kann Überdruck entstehen. Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Kraftstoff heraus-spritzen und sich entzünden. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.
▶ Motorsäge abkühlen lassen bevor der Kraftstofftank-Verschluss geöffnet wird.

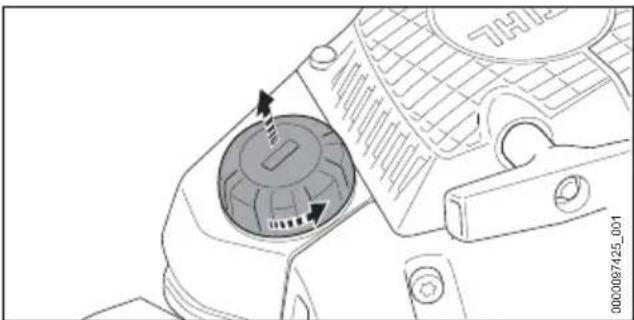

- Kraftstofftank-Verschluss langsam und nicht in einem Zug öffnen.
■ Kleidung, die in Kontakt mit Kraftstoff oder Benzin kommt, ist leichter entzündlich. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Falls Kleidung in Kontakt mit Kraftstoff oder Benzin kommt: Kleidung wechseln.
■ Kraftstoff, Benzin und Zweitakt-Motoröl können die Umwelt gefährden.
- Kraftstoff, Benzin und Zweitakt-Motoröl nicht verschütten.
Kraftstoff, Benzin und Zweitakt-Motoröl vorschriftsmäßig und umweltfreundlich entsorgen.
■ Falls Kraftstoff, Benzin oder Zweitakt-Motoröl in Kontakt mit der Haut oder den Augen kommen, können die Haut oder die Augen gereizt werden.
- Kontakt mit Kraftstoff, Benzin und Zweitakt-Motoröl vermeiden.
▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.
■ Die Zündanlage der Motorsäge erzeugt Funken. Funken können nach außen treten und in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen
können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Zündkerzen verwenden, die in dieser Gebrauchsanleitung beschrieben sind.
- Zündkerze eindrehen und fest anziehen.

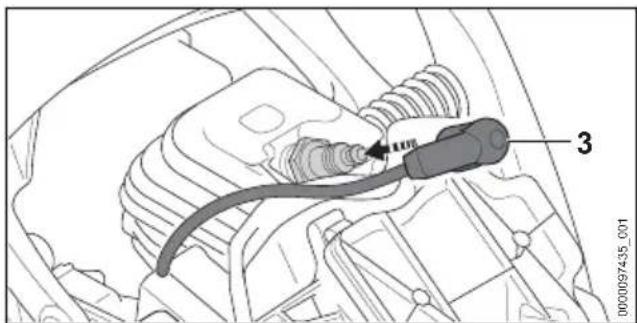

- Zündkerzenstecker fest aufdrücken.
■ Falls die Motorsäge mit einem Kraftstoff betankt wird, der aus ungeeignetem Benzin oder ungeeignetem Zweitakt-Motoröl gemischt wurde oder der ein falsches Mischungsverhältnis von Benzin und Zweitakt-Motoröl aufweist, kann die Motorsäge beschädigt werden.
- Kraftstoff so mischen, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Wird Kraftstoff längere Zeit gelagert, kann sich das Gemisch aus Benzin und Zweitakt-Motoröl entmischen oder altern. Falls die Motorsäge mit entmischtem oder altem Kraftstoff betankt wird, kann die Motorsäge beschädigt werden.
- Bevor die Motorsäge betankt wird: Kraftstoff durchmischen.
▶ Gemisch aus Benzin und Zweitakt-Motoröl verwenden, das nicht älter als 30 Tage (STIHL MotoMix: 5 Jahre) ist.
4.8 Arbeiten
4.8.1 Sägen
⚠️ WARNING
■ Falls außerhalb des Arbeitsbereichs keine Personen in Rufweite sind, kann im Notfall keine Hilfe geleistet werden.
- Sicherstellen, dass Personen außerhalb des Arbeitsbereichs in Rufweite sind.
■ Falls der Benutzer den Motor nicht richtig startet, kann der Benutzer die Kontrolle über die Motorsäge verlieren. Der Benutzer kann schwer verletzt werden.
▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Falls die Sägekette den Boden oder Gegenstände berührt: Motor nicht starten.
■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann die Kontrolle über die Motorsäge verlieren, stolpern, fallen und schwer verletzt werden.
▶ Ruhig und überlegt arbeiten.
▶ Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit der Motorsäge arbeiten.
▶ Motorsäge alleine bedienen.
▶ Nicht über Schulterhöhe arbeiten.
▶ Auf Hindernisse achten.
deutsch 4 Sicherheitshinweise
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.
▶ Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.
■ Wenn der Motor läuft, werden Abgase erzeugt. Eingeatmete Abgase können Personen vergiften.
▶ Abgase nicht einatmen.
▶ An einem gut belüfteten Ort mit der Motorsäge arbeiten.
▶ Falls Übelkeit, Kopfschmerzen, Sehstörungen, Hörstörungen oder Schwindel auftreten: Arbeit beenden und einen Arzt aufsuchen.
■ Wenn der Benutzer einen Gehörschutz trägt und der Motor läuft, kann der Benutzer Geräusche eingeschränkt wahrnehmen und einschätzen.
▶ Ruhig und überlegt arbeiten.
■ Falls mit der Motorsäge gearbeitet wird und der Kombihebel in der Position) steht, kann der Benutzer nicht kontrolliert mit der Motorsäge arbeiten. Der Benutzer kann schwer verletzt werden.
▶ Kombihebel in die Position Istellen.
▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls mit eingelegter Kettenbremse Gas gegeben wird, kann die Kettenbremse beschädigt werden.

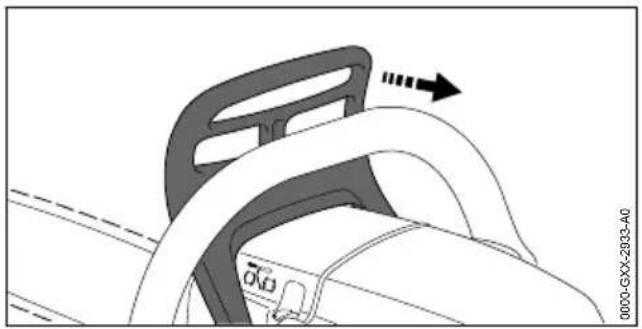

▶ Vor dem Sägen die Kettenbremse lösen.
■ Die umlaufende Sägekette kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.
▶ Umlaufende Sägekette nicht berühren.
▶ Falls die Sägekette durch einen Gegenstand blockiert ist: Motor abstellen und Kettenbremse einlegen. Erst dann den Gegenstand beseitigen.
■ Die umlaufende Sägekette wird warm und dehnt sich aus. Falls die Sägekette nicht ausreichend geschmiert und nachgespannt wird, kann die Sägekette von der Führungsschiene springen oder reißen. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Sägeketten-Haftöl verwenden.
▶ Während der Arbeit Spannung der Sägekette regelmäßig prüfen. Falls die Spannung der Sägekette zu gering ist: Sägekette spannen.
■ Falls sich die Motorsäge während der Arbeit verändert oder sich ungewohnt verhält, kann
die Motorsäge in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Arbeit beenden und einen STIHL Fachhändler aufsuchen.
■ Während der Arbeit können Vibrationen durch die Motorsäge entstehen.
▶ Handschuhe tragen.
▶ Arbeitspausen machen.
▶ Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.
■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Nicht in einer leicht brennbaren Umgebung arbeiten.
■ Wenn der Gashebel losgelassen wird, läuft die Sägekette noch kurze Zeit weiter. Die sich bewegende Sägekette kann Personen schneiden. Personen können schwer verletzt werden.
▶ Warten, bis die Sägekette nicht mehr läuft.
⚠️ WARNING

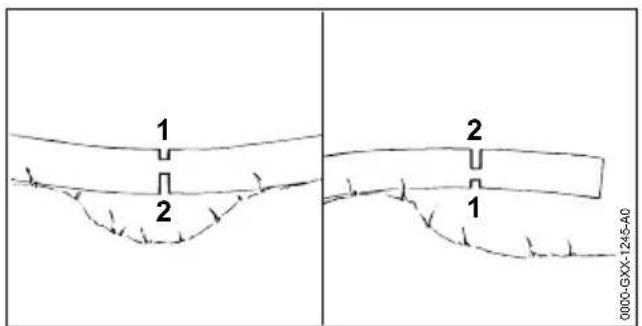

■ Falls unter Spannung stehendes Holz gesägt wird, kann die Führungsschiene eingeklemmt werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt werden.

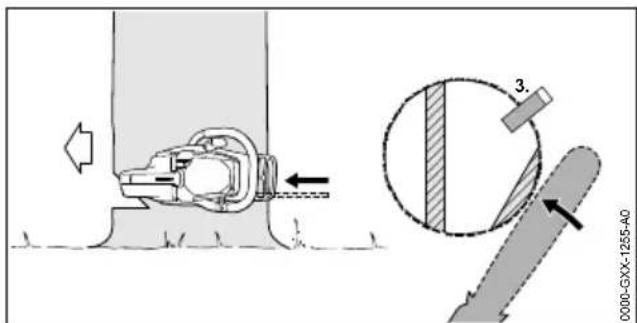

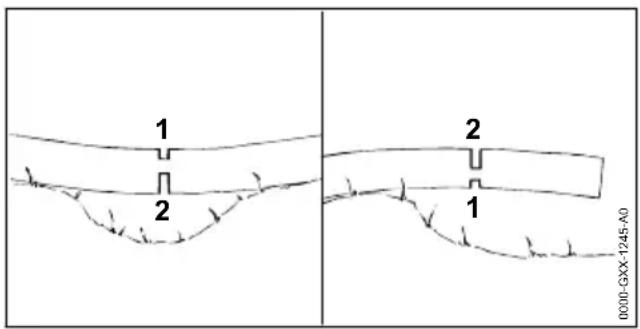

- Zuerst einen Entlastungsschnitt in die Druckseite (1) sägen, dann einen Trennschnitt in die Zugseite (2) sägen.

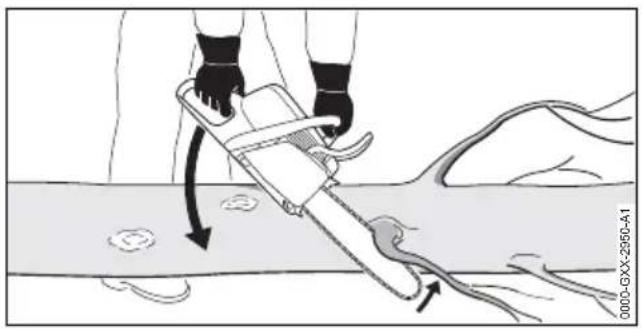

4.8.2 Entasten
⚠️ WARNING
■ Falls der gefällte Baum zuerst auf der Unterseite entastet wird, kann der Baum nicht mehr durch Äste am Boden gestützt werden. Während der Arbeit kann sich der Baum bewegen. Personen können schwer verletzt oder getötet werden.
4 Sicherheitshinweise deutsch
- Größere Äste auf der Unterseite erst durchsägen, wenn der Baum abgelängt ist.
▶ Nicht auf dem Stamm stehend arbeiten.
■ Während des Entastens kann ein abgesägter Ast herunterfallen. Der Benutzer kann stolpern, hinfallen und schwer verletzt werden.
- Baum vom Stammfuß in Richtung Baumkrone entasten.

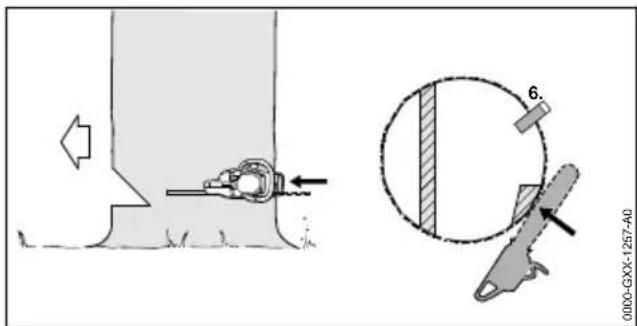

4.8.3 Fällen
⚠️ WARNING
■ Ungeübte Personen können die Gefahren beim Fällen nicht einschätzen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
Der Benutzer braucht einschlägige Kenntnisse der Fälltechnik und Erfahrung mit Fällarbeiten.
▶ Falls Unklarheiten bestehen: Einen erfahrenen Experten zur Unterstützung und zur Festlegung der geeigneten Fälltechnik hinzuziehen.
- Während des Fällens kann ein Baum und können Äste auf Personen oder Gegenstände fallen. Je größer herabfallende Teile sind, desto größer ist das Risiko, dass Personen schwer verletzt oder getötet werden können. Sachschaden kann entstehen.

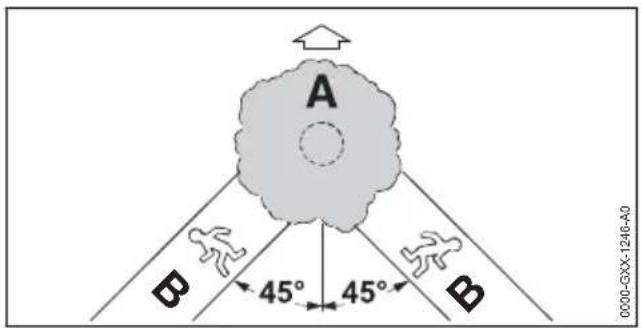

▶ Fällrichtung so festlegen, dass der Bereich, in den der Baum fällt, frei ist.
- Unbeteiligte Personen, Kinder und Tiere im Umkreis von 2,5 Baumlängen um den Arbeitsbereich fernhalten.
- Abgeknickte oder dürre Äste vor dem Fällen aus der Baumkrone entfernen.
▶ Falls abgeknickte oder dürre Äste nicht aus der Baumkrone entfernt werden können: Einen erfahrenen Experten zur Unterstützung und zur Festlegung der geeigneten Fälltechnik hinzuziehen.
- Baumkrone und Baumkronen der benachbarten Bäume beobachten und herunterfallenden Ästen ausweichen.

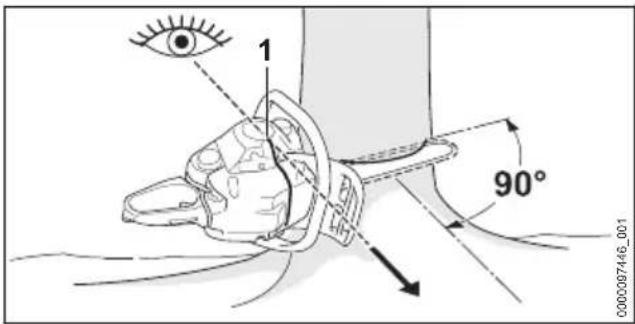

- Wenn der Baum fällt, kann er am Stamm brechen oder in Richtung Benutzer zurückschlagen. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Einen Fluchtweg seitlich hinter dem Baum planen.
▶ Rückwärts auf dem Fluchtweg gehen und den fallenden Baum beobachten.
- Nicht rückwärts hangabwärts gehen.
■ Hindernisse im Arbeitsbereich und auf dem Fluchtweg können den Benutzer behindern. Der Benutzer kann stolpern und hinfallen. Der
Benutzer kann schwer verletzt oder getötet werden.
▶ Hindernisse aus dem Arbeitsbereich und dem Fluchtweg entfernen.

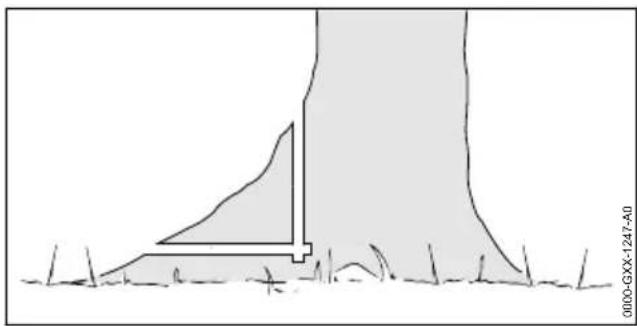

■ Falls die Bruchleiste, das Sicherheitsband oder das Halteband angesägt oder zu früh durchgesägt werden, kann die Fällrichtung nicht mehr eingehalten sein oder der Baum kann zu früh fallen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Bruchleiste nicht ansägen oder durchsägen.
- Sicherheitsband oder Halteband als Letztes durchsägen.
▶ Falls der Baum zu früh beginnt zu fallen: Fällschnitt abbrechen und auf dem Fluchtweg zurückweichen.
■ Falls die umlaufende Sägekette im Bereich um das obere Viertel der Spitze der Führungsschiene auf einen harten Fällkeil trifft und schnell abgebremst wird, kann Rückschlag entstehen. Personen können schwer verletzt oder getötet werden.
- Fällkeile aus Aluminium oder Kunststoff verwenden.
■ Falls ein Baum nicht vollständig zu Boden fällt oder in einem anderen Baum hängen bleibt, kann der Benutzer die Fällung nicht mehr kontrolliert beenden.
▶ Fällung abbrechen und Baum mit einer Seilwinde oder einem geeigneten Fahrzeug zu Boden ziehen.
4.9 Reaktionskräfte

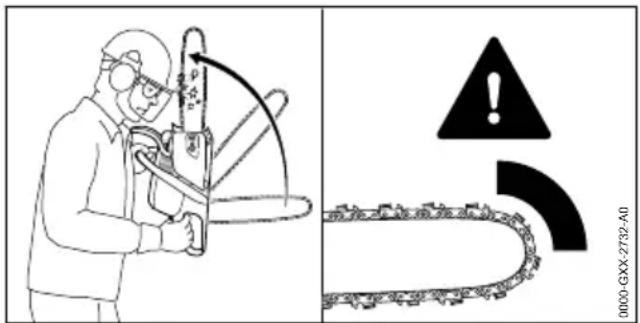

4.9.1 Rückschlag
Ein Rückschlag kann durch folgende Ursachen entstehen:
– Die umlaufende Sägekette trifft im Bereich um das obere Viertel der Spitze der Führungsschiene auf einen harten Gegenstand und wird schnell abgebremst.
– Die umlaufende Sägekette ist an der Spitze der Führungsschiene eingeklemmt.
Die Kettenbremse kann einen Rückschlag nicht verhindern.
⚠️ WARNING

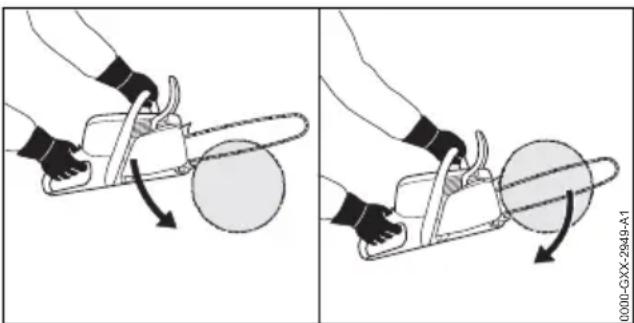

■ Falls ein Rückschlag entsteht, kann die Motorsäge in Richtung des Benutzers hochgeschleudert werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.
▶ Motorsäge mit beiden Händen festhalten.
- Körper aus dem verlängerten Schwenkbereich der Motorsäge fernhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene arbeiten.
▶ Mit einer richtig geschärften und richtig gespannten Sägekette arbeiten.
▶ Eine rückschlagreduzierte Sägekette verwenden.
▶ Eine Führungsschiene mit einem kleinen Schienenkopf verwenden.
▶ Mit Vollgas sägen.

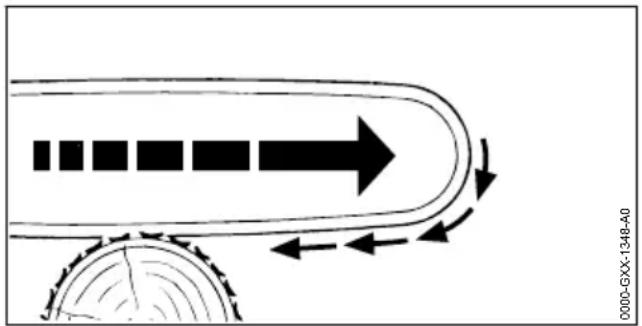

4.9.2 Hineinziehen
Wenn mit der Unterseite der Führungsschiene gearbeitet wird, wird die Motorsäge weg vom Benutzer gezogen.
⚠️ WARNING
■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark vom Benutzer weg gezogen werden. Der Benutzer kann die Kontrolle über die Motor-
säge verlieren und schwer verletzt oder getötet werden.
▶ Motorsäge mit beiden Händen festhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Die Führungsschiene im Schnitt gerade führen.
- Krallenanschlag richtig ansetzen.
▶ Mit Vollgas sägen.

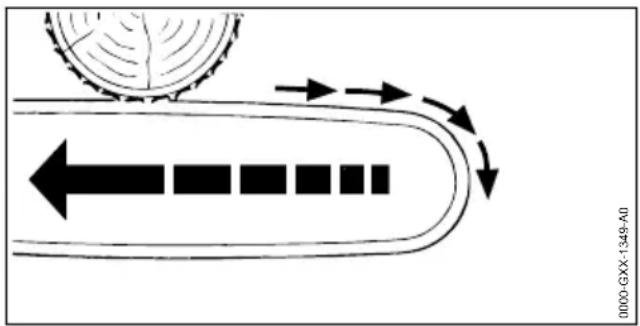

4.9.3 Rückstoß
Wenn mit der Oberseite der Führungsschiene gearbeitet wird, wird die Motorsäge in Richtung des Benutzers gestoßen.
⚠️ WARNING
■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark zum Benutzer hin gestoßen werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.
▶ Motorsäge mit beiden Händen festhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Die Führungsschiene im Schnitt gerade führen.
▶ Mit Vollgas sägen.
4.10 Transportieren
⚠️ WARNING
■ Während des Transports kann die Motorsäge umkippen oder sich bewegen. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Motor abstellen.
▶ Kettenbremse einlegen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
▶ Motorsäge mit Spanngurten, Riemen oder einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.
■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Der Benutzer kann sich verbrennen.

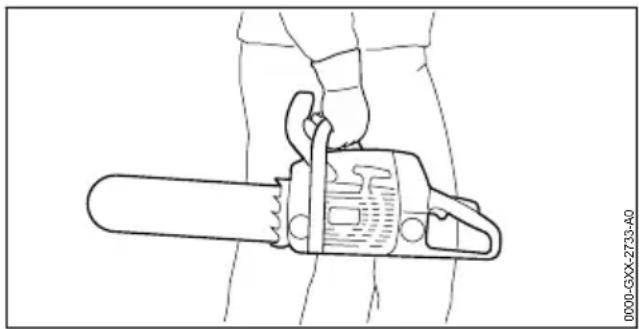

▶ Motorsäge mit der rechten Hand so am Griffrohr tragen, dass die Führungsschiene nach hinten zeigt.
4.11 Aufbewahren
⚠️ WARNING
■ Kinder können die Gefahren der Motorsäge nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.
▶ Motor abstellen.
▶ Kettenbremse einlegen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
- Motorsäge außerhalb der Reichweite von Kindern aufbewahren.
■ Die elektrischen Kontakte an der Motorsäge und metallische Bauteile können durch Feuchtigkeit korrodieren. Die Motorsäge kann beschädigt werden.
- Motorsäge sauber und trocken aufbewahren.
4.12 Reinigen, Warten und Reparieren
⚠️ WARNING
■ Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, kann die Sägekette unbeabsichtigt anlaufen. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Motor abstellen.
▶ Kettenbremse einlegen.
■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Personen können sich verbrennen.
- Warten, bis der Schalldämpfer und der Motor abgekühlt sind.
■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können die Motorsäge, Führungsschiene
und Sägekette beschädigen. Falls die Motorsäge, die Führungsschiene oder die Sägekette nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
▶ Motorsäge, Führungsschiene und Sägekette so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls die Motorsäge nicht so gewartet oder repariert wird, wie es in dieser Gebrauchsanleitung beschrieben ist, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
▶ Motorsäge so warten oder reparieren, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls die Führungsschiene und die Sägekette nicht so gewartet oder repariert werden, wie es in dieser Gebrauchsanleitung beschrieben ist, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
▶ Führungsschiene und Sägekette so warten oder reparieren, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Während der Reinigung oder Wartung der Sägekette kann der Benutzer sich an scharfen Schneidezähnen schneiden. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
5 Motorsäge einsatzbereit machen
5.1 Motorsäge einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:
▶ Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:
- Motorsäge, 14.6.1.
– Führungsschiene, 4.6.2.
- Sägekette, 04.6.3.
▶ Motorsäge reinigen, 15.1.
▶ Führungsschiene und Sägekette anbauen, 6.1.
▶ Sägekette spannen, 6.2.
▶ Sägeketten-Haftöl einfüllen, 16.3.
deutsch 6 Motorsäge zusammenbauen
▶ Kettenbremse prüfen, 10.4.
▶ Motorsäge betanken, 8.2.
▶ Bedienungselemente prüfen, 10.5.
▶ Kettenschmierung prüfen, 10.6.
▶ Falls die Schritte nicht durchgeführt werden können: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
6 Motorsäge zusammen- bauen
6.1 Führungsschiene und Säge- kette anbauen und abbauen
6.1.1 Führungsschiene und Sägekette anbauen
Die Kombinationen aus Führungsschiene und Sägekette, die zum Kettenrad passen und angebaut werden dürfen, sind in den technischen Daten angegeben, 20.1.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Mutter (1) so lange gegen den Uhrzeigersinn drehen, bis sich der Kettenraddeckel (2) abnehmen lässt.
▶ Kettenraddeckel (2) abnehmen.

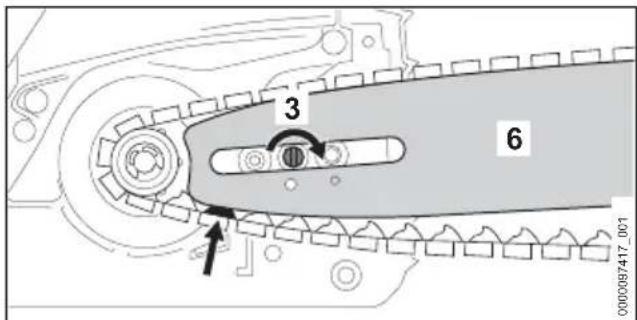

Spannschraube (3) solange gegen den Uhrzeigersinn drehen, bis der Spannschieber (4) links am Gehäuse anliegt.

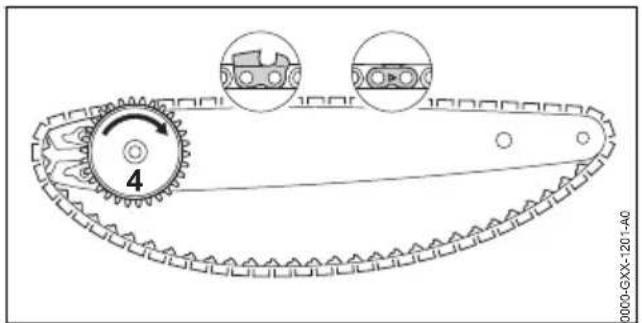

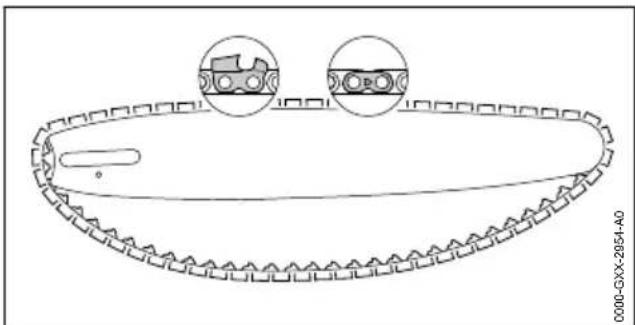

- Sägekette so in die Nut der Führungsschiene legen, dass die Pfeile auf den Verbindungsgliedern der Sägekette auf der Oberseite in Laufrichtung zeigen.
▶ Führungsschiene mit Sägekette so auf die Motorsäge setzen, dass folgende Bedingungen erfüllt sind:
– Die Treibglieder der Sägekette sitzen in den Zähnen des Kettenrades (7).
– Die Bundschrauben (5) sitzen im Langloch der Führungsschiene (6).
- Der Zapfen des Spannschiebers (4) sitzt in der Bohrung (8) der Führungsschiene (6).
Die Orientierung der Führungsschiene (6) spielt keine Rolle. Der Aufdruck auf der Führungsschiene (6) kann auch auf dem Kopf stehen.
▶ Kettenbremse lösen.
Spannschraube (3) so lange im Uhrzeigersinn drehen, bis die Sägekette an der Führungsschiene anliegt. Dabei die Treibglieder der Sägekette in die Nut der Führungsschiene führen.
Die Führungsschiene (6) und die Sägekette liegen an der Motorsäge an.
- Kettenraddeckel (2) so an die Motorsäge anlegen, dass er bündig mit der Motorsäge ist.
▶ Mutter (1) aufdrehen und fest anziehen.
6.1.2 Führungsschiene und Sägekette anbauen (Kettenschnellspannung)
Die Kombinationen aus Führungsschiene und Sägekette, die zum Kettenrad passen und angebaut werden dürfen, sind in den technischen Daten angegeben, 20.1.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Griff (1) der Flügelmutter (2) aufklappen.
Flügelmutter (2) so lange gegen den Uhrzeigersinn drehen, bis der Kettenraddeckel (3) abgenommen werden kann.
▶ Kettenraddeckel (3) abnehmen.

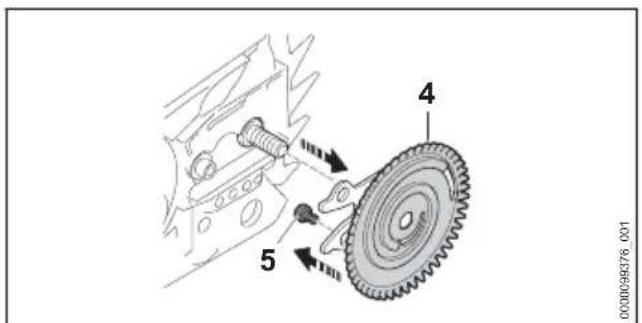

▶ Spannscheibe (4) abnehmen.
▶ Schraube (5) herausdrehen.

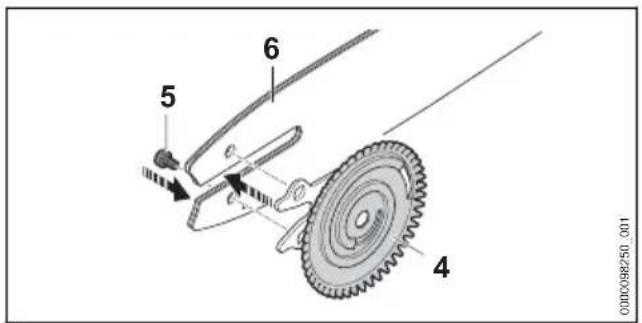

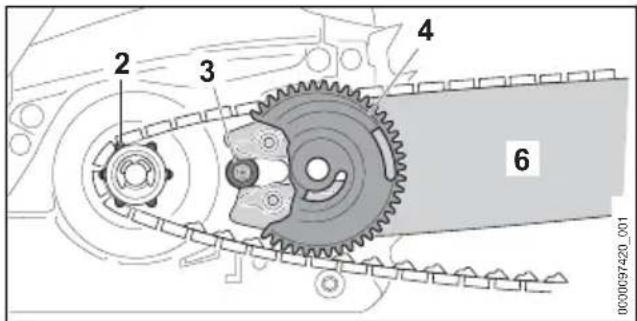

▶ Führungsschiene (6) so auf die Spannscheibe (4) legen, dass beide Zapfen der Spannscheibe (4) in den Bohrungen der Führungsschiene sitzen.
Die Orientierung der Führungsschiene (6) spielt keine Rolle. Der Aufdruck auf der Führungsschiene kann auch auf dem Kopf stehen.
▶ Schraube (5) eindrehen und fest anziehen.
▶ Sägekette so in die Nut der Führungsschiene legen, dass die Pfeile auf den Verbindungsgliedern der Sägekette auf der Oberseite in Laufrichtung zeigen.

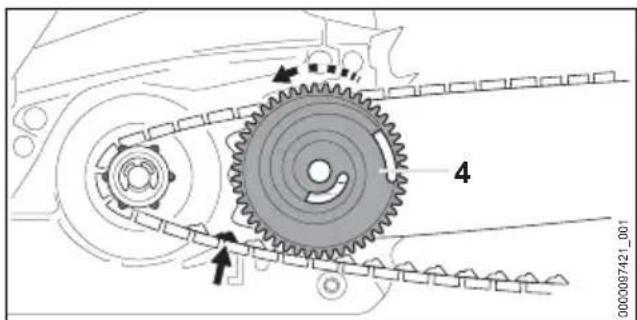

▶ Spannscheibe (4) bis zum Anschlag im Uhrzeigersinn drehen.
▶ Führungsschiene mit Spannscheibe und Sägekette so auf die Motorsäge setzen, dass folgende Bedingungen erfüllt sind:
– Die Spannscheibe (4) zeigt Richtung Benutzer.
– Die Treibglieder der Sägekette sitzen in den Zähnen des Kettenrades (2).
- Der Kopf der Schraube (3) sitzt im Langloch der Führungsschiene (6).
▶ Kettenbremse lösen.
Spannscheibe (4) so lange gegen den Uhrzeigersinn drehen, bis die Sägekette an der Führungsschiene anliegt. Dabei die Treibglieder der Sägekette in die Nut der Führungsschiene führen.
Die Führungsschiene und die Sägekette liegen an der Motorsäge an.
- Kettenraddeckel so an die Motorsäge anlegen, dass er bündig mit der Motorsäge ist.
▶ Falls der Kettenraddeckel nicht bündig mit der Motorsäge ist: Spannrad verdrehen und Kettenraddeckel erneut anlegen.
Die Zähne des Spannrads greifen in die Zähne der Spannscheibe.
Flügelmutter so lange im Uhrzeigersinn drehen, bis der Kettenraddeckel fest an der Motorsäge sitzt.
▶ Griff der Flügelmutter zuklappen.
deutsch 6 Motorsäge zusammenbauen
6.1.3 Führungsschiene und Sägekette abbauen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Mutter so lange gegen den Uhrzeigersinn drehen, bis sich der Kettenraddeckel abnehmen lässt.
▶ Kettenraddeckel abnehmen.
- Spannschraube bis zum Anschlag gegen den Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
▶ Führungsschiene und Sägekette abnehmen.
6.1.4 Führungsschiene und Sägekette abbauen (Kettenschnellspannung)
▶ Motor abstellen und Kettenbremse einlegen.
▶ Griff der Flügelmutter aufklappen.
Flügelmutter so lange gegen den Uhrzeigersinn drehen, bis der Kettenraddeckel abgenommen werden kann.
▶ Kettenraddeckel abnehmen.
▶ Spannscheibe bis zum Anschlag im Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
▶ Führungsschiene und Sägekette abnehmen.
▶ Schraube der Spannscheibe herausdrehen.
▶ Spannscheibe abnehmen.
6.2 Sägekette spannen
6.2.1 Sägekette spannen
Während der Arbeit dehnt sich die Sägekette aus oder zieht sich zusammen. Die Spannung der Sägekette ändert sich. Während der Arbeit muss die Spannung der Sägekette regelmäßig geprüft und nachgespannt werden.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Muttern (1) lösen.
▶ Kettenbremse lösen.

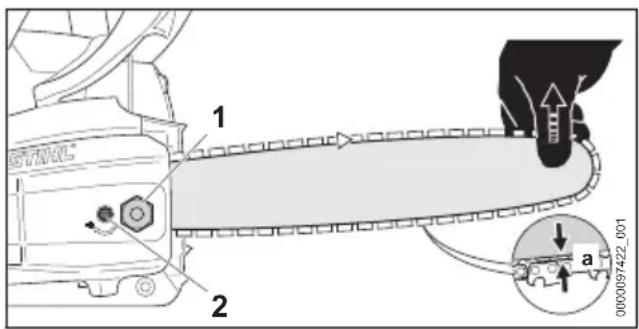

▶ Führungsschiene an der Spitze anheben und Spannschraube (2) so lange im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen, bis folgende Bedingungen erfüllt sind:
- Der Abstand a in der Mitte der Führungsschiene beträgt 1 mm bis 2 mm.
- Die Sägekette kann noch mit zwei Fingern und mit geringem Kraftaufwand über die Führungsschiene gezogen werden.
▶ Falls eine Carving-Führungsschiene verwendet wird: Spannschraube (2) so lange im Uhrzeigersinn drehen, bis die Treibglieder der Sägekette an der Unterseite der Führungsschiene noch zur Hälfte sichtbar sind.
▶ Führungsschiene an der Spitze weiterhin anheben und Muttern (1) fest anziehen.
▶ Falls der Abstand a in der Mitte der Führungsschiene nicht 1 mm bis 2 mm beträgt: Säge-kette erneut spannen.
▶ Falls bei Verwendung einer Carving-Führungsschiene die Treibglieder der Sägekette an der Unterseite der Führungsschiene weniger als zur Hälfte sichtbar sind: Sägekette erneut spannen.

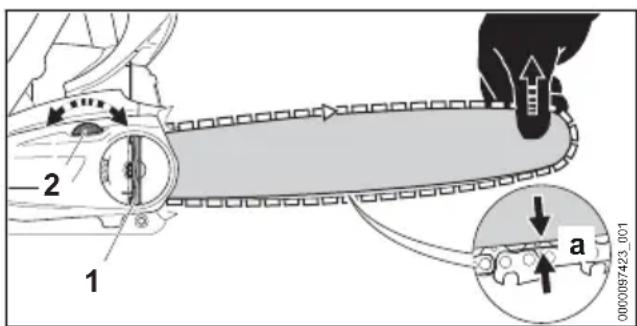

6.2.2 Sägekette spannen (Kettenschnellspannung)
Während der Arbeit dehnt sich die Sägekette aus oder zieht sich zusammen. Die Spannung der Sägekette ändert sich. Während der Arbeit muss die Spannung der Sägekette regelmäßig geprüft und nachgespannt werden.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Griff der Flügelmutter (1) aufklappen.
- Flügelmutter (1) 2 Umdrehungen gegen den Uhrzeigersinn drehen.
Die Flügelmutter (1) ist gelöst.
▶ Kettenbremse lösen.
▶ Führungsschiene an der Spitze anheben und Spannrad (2) so lange im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen, bis folgende Bedingungen erfüllt sind:
- Der Abstand a in der Mitte der Führungsschiene beträgt 1 mm bis 2 mm.
– Die Sägekette kann noch mit zwei Fingern und mit geringem Kraftaufwand über die Führungsschiene gezogen werden.
7 Kettenbremse einlegen und lösen deutsch
▶ Falls eine Carving-Führungsschiene verwendet wird: Spannrad (2) so lange im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen, bis die Treibglieder der Sägekette an der Unterseite der Führungsschiene noch zur Hälfte sichtbar sind.
▶ Führungsschiene an der Spitze weiterhin anheben und Flügelmutter (1) solange im Uhrzeigersinn drehen, bis der Kettenraddeckel fest an der Motorsäge sitzt.
▶ Falls der Abstand a in der Mitte der Führungsschiene nicht 1 mm bis 2 mm beträgt: Sägekette erneut spannen.
▶ Falls bei Verwendung einer Carving-Führungsschiene die Treibglieder der Sägekette an der Unterseite der Führungsschiene weniger als zur Hälfte sichtbar sind: Sägekette erneut spannen.
▶ Griff der Flügelmutter (1) zuklappen.
6.3 Sägeketten-Haftöl einfüllen
Sägeketten-Haftöl schmiert und kühlt die umlaufende Sägekette.
▶ Motor abstellen und Kettenbremse einlegen.
- Motorsäge so auf eine ebene Fläche legen, dass der Öltank-Verschluss nach oben zeigt.
▶ Bereich um den Öltank-Verschluss mit einem feuchten Tuch reinigen.

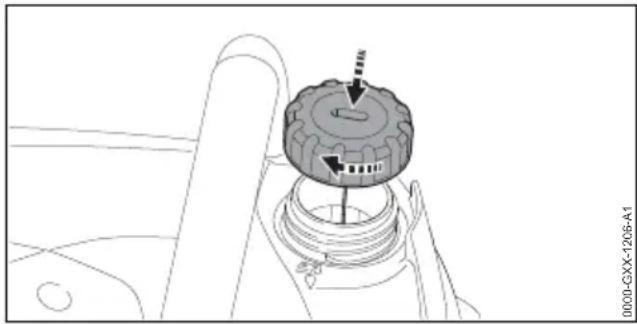

- Öltank-Verschluss mit einem geeigneten Werkzeug so lange gegen den Uhrzeigersinn drehen, bis der Öltank-Verschluss abgenommen werden kann.
- Öltank-Verschluss abnehmen.
▶ Sägeketten-Haftöl so einfüllen, dass kein Sägeketten-Haftöl verschüttet wird und der Öltank nicht bis zum Rand gefüllt wird.
- Öltank-Verschluss auf den Öltank setzen.
- Öltank-Verschluss mit einem geeigneten Werkzeug im Uhrzeigersinn drehen und fest anziehen.
Der Öltank ist verschlossen.
6.4 Krallenanschlag anbauen
Falls die Motorsäge mit einer Kettenschnellspannung ausgestattet ist, muss der Krallenanschlag angebaut sein.
▶ Führungsschiene und Sägekette abbauen.

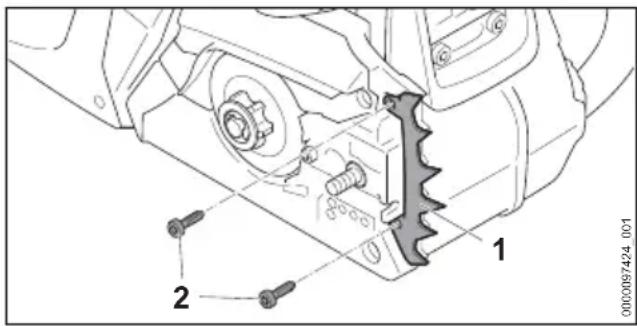

- Krallenanschlag (1) anlegen.
▶ Schrauben (2) eindrehen und fest anziehen.
Der Krallenanschlag (1) darf nicht abgebaut werden.
7 Kettenbremse einlegen und lösen
7.1 Kettenbremse einlegen
Die Motorsäge ist mit einer Kettenbremse ausgestattet.
Die Kettenbremse wird bei einem ausreichend starken Rückschlag durch die Massenträgheit des Handschutzes automatisch eingelegt oder kann vom Benutzer eingelegt werden.

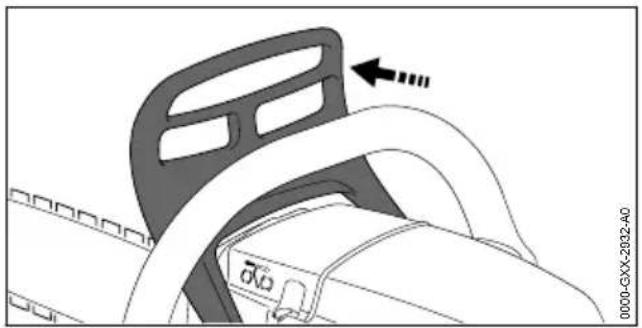

- Handschutz mit der linken Hand weg vom Griffrohr drücken.
Der Handschutz rastet hörbar ein. Die Kettenbremse ist eingelegt.
7.2 Kettenbremse lösen
- Handschutz mit der linken Hand in Richtung Benutzer ziehen.
Der Handschutz rastet hörbar ein. Die Kettenbremse ist gelöst.
8 Kraftstoff mischen und Motorsäge betanken
8.1 Kraftstoff mischen
Der für diese Motorsäge notwendige Kraftstoff besteht aus einem Gemisch aus Zweitakt-Motoröl und Benzin, im Mischungsverhältnis 1:50.
STIHL empfiehlt den fertig gemischten Kraftstoff STIHL MotoMix.
Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.
STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.
▶ Sicherstellen, dass die Oktanzahl des Benzins mindestens 90 ROZ beträgt und der Alkohol-
anteil des Benzins nicht höher als 10 % (für Brasilien: 27 %) ist.
▶ Sicherstellen, dass das verwendete Zweitakt-Motoröl die Anforderungen erfüllt.
▶ Abhängig von der gewünschten Menge an Kraftstoff, die richtigen Mengen an Zweitakt-Motoröl und Benzin im Mischungsverhältnis 1:50 ermitteln. Beispiele für Kraftstoff-Mischungen:
- 20 ml Zweitakt-Motoröl, 1 l Benzin
- 60 ml Zweitakt-Motoröl, 3 l Benzin
- 100 ml Zweitakt-Motoröl, 5 l Benzin
- Zuerst Zweitakt-Motoröl, dann Benzin in einen sauberen, für Kraftstoff zugelassenen Kanister einfüllen.
▶ Kraftstoff durchmischen.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Motorsäge so auf eine ebene Fläche legen, dass der Kraftstofftank-Verschluss nach oben zeigt.
▶ Bereich um den Kraftstofftank-Verschluss mit einem feuchten Tuch reinigen.
Kraftstofftank-Verschluss mit einem geeigneten Werkzeug so lange gegen den Uhrzeigersinn drehen, bis der Kraftstofftank-Verschluss abgenommen werden kann.
- Kraftstofftank-Verschluss abnehmen.
HINWEIS
■ Kraftstoff kann sich unter Einwirkung von Licht, Sonneneinstrahlung und extremen Temperaturen schneller entmischen oder altern. Falls entmischter oder alter Kraftstoff getankt wird, kann die Motorsäge beschädigt werden.
▶ Kraftstoff durchmischen.
Kraftstoff, der länger als 30 Tage (STIHL MotoMix: 5 Jahre) aufbewahrt wurde, nicht tanken.
Kraftstoff so einfüllen, dass kein Kraftstoff verschüttet wird und mindestens 15 mm bis zum Rand des Kraftstofftanks frei bleiben.
- Kraftstofftank-Verschluss auf den Kraftstoff-tank setzen.
- Kraftstofftank-Verschluss mit einem geeigneten Werkzeug im Uhrzeigersinn drehen und fest anziehen.
Der Kraftstofftank ist verschlossen.
9 Motor starten und abstellen
9.1 Richtigen Startvorgang aus- wählen
Wann muss der Motor auf das Starten vorbereitet werden?
Der Motor muss auf das Starten vorbereitet werden, falls eine der folgenden Bedingungen erfüllt ist:
– Der Motor hat Umgebungstemperatur.
- Der Motor ging beim ersten Beschleunigen nach dem Starten aus.
- Der Motor ging aus, weil der Kraftstofftank leer war.
▶ Motor auf das Starten vorbereiten, 9.2 und anschließend Motor starten, 9.3.
Wann kann der Motor direkt gestartet werden?
Der Motor kann direkt gestartet werden, falls der Motor mindestens 1 Minute gelaufen ist und nur für eine kurze Arbeitsunterbrechung abgestellt wurde.
▶ Motor starten, 9.3.
9.2 Motor auf das Starten vorbereiten

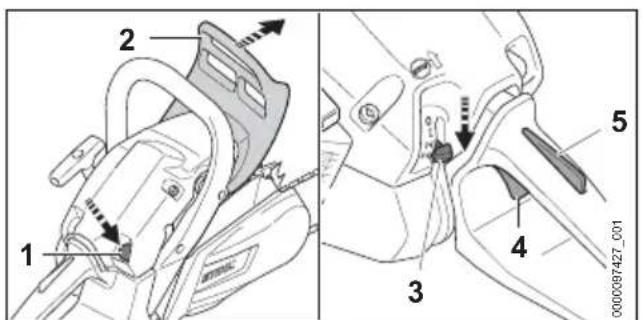

▶ Richtigen Startvorgang auswählen.

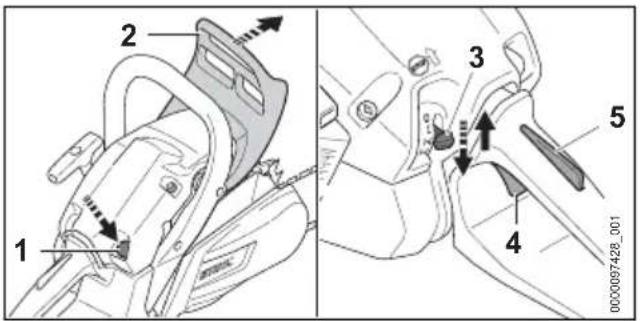

▶ Kettenbremse (2) einlegen.
▶ Falls eine Kraftstoffhandpumpe (1) vorhanden ist: Kraftstoffhandpumpe (1) mindestens 10 Mal drücken.
- Gashebelsperre (5) drücken und gedrückt halten.
▶ Gashebel (4) drücken und gedrückt halten.
▶ Kombihebel (3) in die Position ↘ stellen.

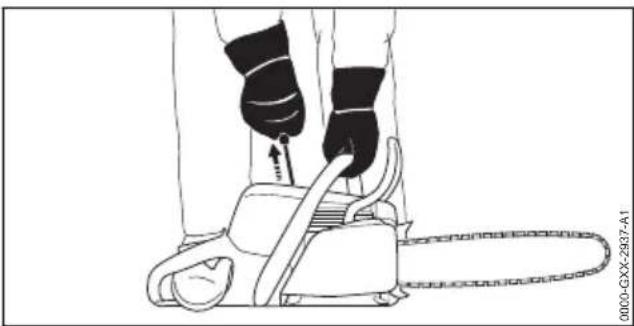

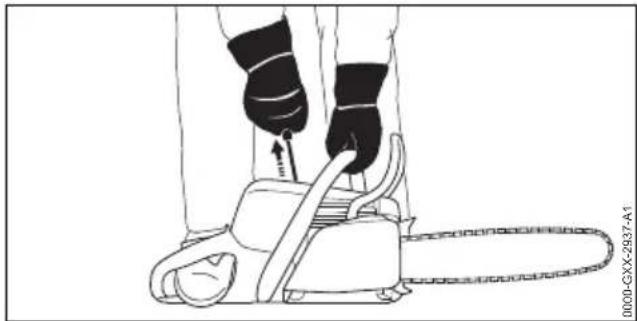

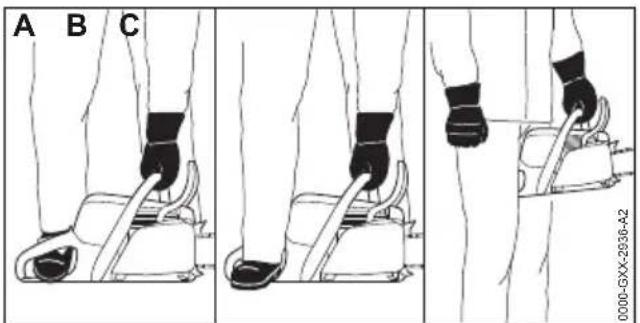

▶ Motorsäge auf eine der 3 möglichen Arten festhalten:
- Motorsäge auf ebenen Untergrund stellen, mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt, auf den Boden drücken und mit der Spitze des rechten Motorsägen-Stiefels in den hinteren Handgriff treten.
- Motorsäge auf ebenen Untergrund stellen, mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt, auf den Boden drücken und mit dem Absatz des rechten Motorsägen-Stiefels in den hinteren Handgriff treten.
- Motorsäge mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt und den hinteren Handgriff zwischen den Knien oder den Oberschenkeln einklemmen.
▶ Anwerfgriff mit der rechten Hand langsam bis zum spürbaren Widerstand herausziehen.
So lange den Anwerfgriff schnell herausziehen und zurückführen, bis der Motor einmalig zündet und ausgeht.
▶ Falls der Motor vorher ausging, weil der Kraftstofftank leer war: Anwerfgriff maximal 5 Mal herausziehen.
9.3 Motor starten
▶ Richtigen Startvorgang auswählen.
▶ Kettenbremse (2) einlegen.
▶ Kettenschutz abziehen.
▶ Falls eine Kraftstoffhandpumpe (1) vorhanden ist: Kraftstoffhandpumpe (1) mindestens 10 Mal drücken.
- Gashebelsperre (5) drücken und gedrückt halten.
▶ Gashebel (4) drücken und gedrückt halten.
▶ Kombihebel (3) in die Position ▼ stellen.
▶ Gashebelsperre (5) und Gashebel (4) loslassen.
▶ Kombihebel (3) in die Position)×(stellen.
▶ Motorsäge auf eine der 3 möglichen Arten halten:
- Motorsäge auf ebenen Untergrund stellen, mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt, auf den Boden drücken und mit der Spitze des rechten Motorsägen-Stiefels in den hinteren Handgriff treten.
- Motorsäge auf ebenen Untergrund stellen, mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt, auf den Boden drücken und mit dem Absatz des rechten Motorsägen-Stiefels in den hinteren Handgriff treten.
- Motorsäge mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt und den hinteren Handgriff zwischen den Knien oder den Oberschenkeln einklemmen.
▶ Anwerfgriff mit der rechten Hand langsam bis zum spürbaren Widerstand herausziehen.
▶ So lange den Anwerfgriff schnell herausziehen und zurückführen, bis der Motor läuft.
▶ Gashebelsperre (5) drücken und gedrückt halten.
▶ Gashebel (4) kurz drücken.
Der Kombihebel (3) springt in die Position I
Der Motor läuft im Leerlauf.
HINWEIS
■ Falls mit eingelegter Kettenbremse Gas gegeben wird, kann die Kettenbremse beschädigt werden.
▶ Vor dem Sägen die Kettenbremse lösen.
▶ Kettenbremse lösen.
Die Motorsäge ist einsatzbereit.
▶ Falls die Sägekette im Leerlauf mitläuft: Störungen beheben.
Der Leerlauf ist nicht richtig eingestellt.
▶ Falls der Motor nicht startet: Motor auf das Starten vorbereiten und anschließend erneut versuchen den Motor zu starten.
9.4 Motor abstellen
▶ Gashebel (2) und Gashebelsperre (3) loslassen.
Der Motor geht in den Leerlauf.
Kombihebel (1) in die Position Ⓐ stellen. Der Motor geht aus und der Kombihebel (1) federt in die Position Izurück.
10 Motorsäge prüfen deutsch
▶ Falls der Motor nicht ausgeht:
- Kombihebel in die Position I stellen. Der Motor geht aus.
▶ Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Der Kombihebel ist defekt.
10 Motorsäge prüfen
10.1 Kettenrad prüfen
▶ Motor abstellen.
▶ Kettenbremse lösen.
▶ Kettenraddeckel abbauen.
▶ Führungsschiene und Sägekette abbauen.
- Einlaufspuren am Kettenrad mit einer STIHL Prüflehre prüfen.
▶ Falls die Einlaufspuren tiefer als a = 0,5 mm sind: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Das Kettenrad muss ersetzt werden.
10.2 Führungsschiene prüfen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Sägekette und Führungsschiene abbauen.
- Nuttiefe der Führungsschiene mit dem Messstab einer STIHL Feillehre messen.
▶ Führungsschiene ersetzen, falls eine der folgenden Bedingungen erfüllt ist:
– Die Führungsschiene ist beschädigt.
– Die gemessene Nuttiefe ist kleiner als die Mindestnuttiefe der Führungsschiene, 19.3.
– Die Nut der Führungsschiene ist verengt oder gespreizt.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
10.3 Sägekette prüfen
▶ Motor abstellen und Kettenbremse einlegen.

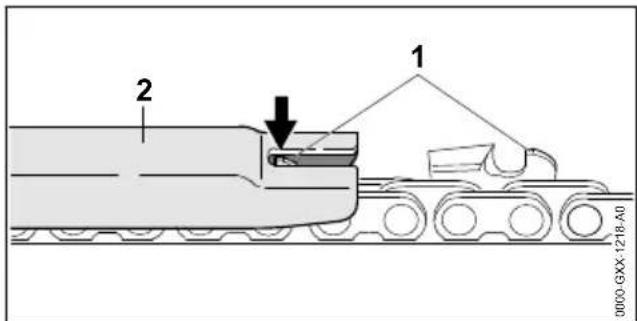

- Höhe der Tiefenbegrenzer (1) mit einer STIHL Feillehre (2) messen. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
▶ Falls ein Tiefenbegrenzer (1) über die Feillehre (2) hinaussteht: Tiefenbegrenzer (1) nachfeilen, 16.3.

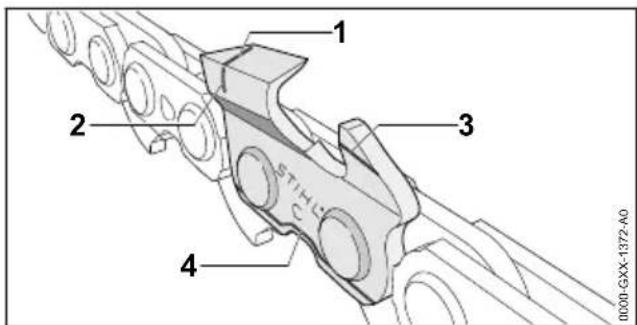

- Prüfen ob die Verschleißmarkierungen (1 bis 4) an den Schneidezähnen sichtbar sind.
▶ Falls eine der Verschleißmarkierungen an einem Schneidezahn nicht sichtbar ist: Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.
Mit einer STIHL Feillehre prüfen, ob der Schärfwinkel der Schneidezähne von 30° eingehalten ist. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
▶ Falls der Schärfwinkel von 30° nicht eingehalten ist: Sägekette schärfen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
10.4 Kettenbremse prüfen
▶ Motor abstellen und Kettenbremse einlegen.
WARNUNG
■ Die Schneidezähne der Sägekette sind scharf. Der Benutzer kann sich schneiden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
▶ Versuchen, die Sägekette von Hand über die Führungsschiene zu ziehen.
Falls die Sägekette von Hand nicht über die Führungsschiene gezogen werden kann, funktioniert die Kettenbremse.
▶ Falls die Sägekette von Hand über die Führungsschiene gezogen werden kann: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Die Kettenbremse ist defekt.
10.5 Bedienungselemente prüfen
Gashebelsperre und Gashebel
▶ Motor abstellen und Kettenbremse einlegen.
▶ Versuchen, den Gashebel zu drücken, ohne die Gashebelsperre zu drücken.
▶ Falls sich den Gashebel drücken lässt: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Die Gashebelsperre ist defekt.
▶ Gashebelsperre drücken und gedrückt halten.
▶ Gashebel drücken und wieder loslassen.
▶ Falls der Gashebel schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Der Gashebel ist defekt.
Motor abstellen
▶ Motor starten.
- Kombihebel in die Position 0 stellen. Der Motor geht aus und der Kombihebel federt in die Position I zurück.
▶ Falls der Motor nicht ausgeht:
- Kombihebel in die Position I stellen. Der Motor geht aus.
▶ Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Kombihebel ist defekt.
10.6 Kettenschmierung prüfen
▶ Motor starten und Kettenbremse lösen.
▶ Führungsschiene auf eine helle Oberfläche richten.
▶ Gas geben.
Sägeketten-Haftöl wird abgeschleudert und ist auf der hellen Oberfläche erkennbar. Die Kettenschmierung funktioniert.
▶ Falls abgeschleudertes Sägeketten-Haftöl nicht erkennbar ist:
▶ Motor abstellen.
▶ Sägeketten-Haftöl einfüllen.
▶ Kettenschmierung erneut prüfen.
▶ Falls Sägeketten-Haftöl weiterhin nicht auf der hellen Oberfläche erkennbar ist: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Kettenschmierung ist defekt.
11 Mit der Motorsäge arbeiten
11.1 Motorsäge halten und führen

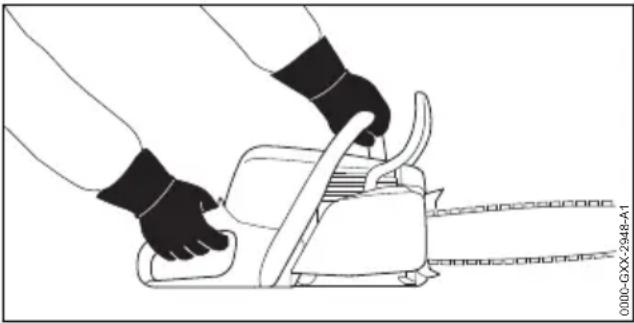

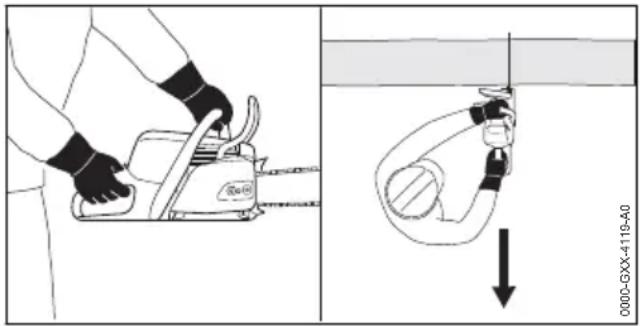

▶ Motorsäge mit der linken Hand am Griffrohr und der rechten Hand am Bedienungsgriff so festhalten und führen, dass der Daumen der linken Hand das Griffrohr umschließt und der Daumen der rechten Hand den Bedienungsgriff umschließt.
11.2 Sägen
WARNUNG
■ Falls Rückschlag entsteht, kann die Motorsäge in Richtung Benutzer hochgeschleudert werden. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Mit Vollgas sägen.
▶ Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene sägen.
▶ Führungsschiene mit Vollgas so in den Schnitt führen, dass die Führungsschiene nicht verkantet.
- Krallenanschlag ansetzen und als Drehpunkt verwenden.
11 Mit der Motorsäge arbeiten deutsch
▶ Führungsschiene vollständig so durch das Holz führen, dass der Krallenanschlag immer wieder neu angesetzt wird.
- Am Ende des Schnitts das Gewicht der Motorsäge auffangen.
11.3 Entasten
▶ Motorsäge auf dem Stamm abstützen.
▶ Führungsschiene mit Vollgas mit einer Hebelbewegung gegen den Ast drücken.
- Ast mit der Oberseite der Führungsschiene durchsägen.
▶ Falls der Ast unter Spannung steht: Entlastungsschnitt (1) in die Druckseite sägen und danach von der Zugseite mit einem Trennschnitt (2) durchsägen.
11.4 Fällen
11.4.1 Fällrichtung und Rückweiche festlegen
▶ Fällrichtung so festlegen, dass der Bereich, in den der Baum fällt, frei ist.
▶ Rückweiche (B) so festlegen, dass folgende Bedingungen erfüllt sind:
– Die Rückweiche (B) ist in einem Winkel von 45° zur Fällrichtung (A).
- Auf der Rückweiche (B) sind keine Hindernisse.
– Die Baumkrone kann beobachtet werden. - Falls die Rückweiche (B) an einem Hang ist, muss die Rückweiche (B) parallel zum Hang sein.
11.4.2 Arbeitsbereich am Stamm vorbereiten
- Hindernisse im Arbeitsbereich am Stamm entfernen.
▶ Bewuchs am Stamm entfernen.
▶ Falls der Stamm große, gesunde Wurzelanläufe hat: Wurzelanläufe zuerst senkrecht und dann waagrecht einsägen und dann entfernen.

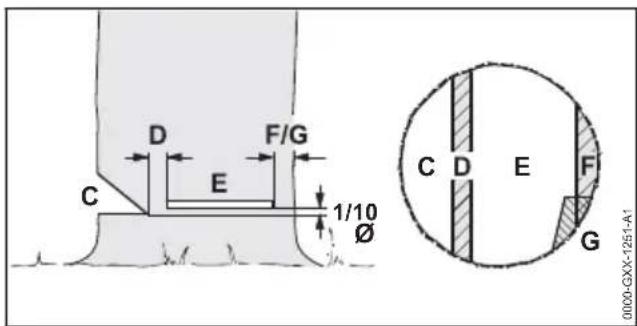

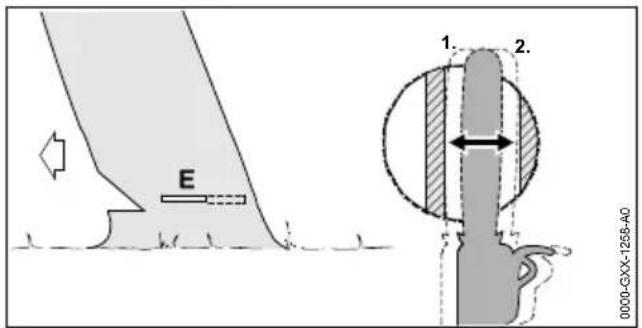

11.4.3 Grundlagen zum Fällschnitt
C Fallkerb
Der Fallkerb bestimmt die Fällrichtung.
D Bruchleiste
Die Bruchleiste führt den Baum wie ein Scharnier zu Boden. Die Bruchleiste ist 1/10 des Stammdurchmessers breit.

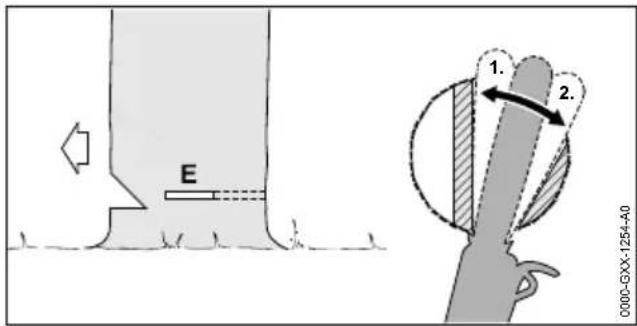

E Fällschnitt
Mit dem Fällschnitt wird der Stamm durchgesägt. Der Fällschnitt liegt 1/10 des Stamm-durchmessers (mindestens 3 cm) oberhalb der Sohle des Fallkerbs.
F Sicherheitsband
Das Sicherheitsband stützt den Baum und sichert ihn gegen vorzeitiges Umfallen. Das Sicherheitsband ist 1/10 bis 1/5 des Stamm-durchmessers breit.
G Halteband
Das Halteband stützt den Baum und sichert ihn gegen vorzeitiges Umfallen. Das Halte-
deutsch 11 Mit der Motorsäge arbeiten
band ist 1/10 bis 1/5 des Stammdurchmessers breit.

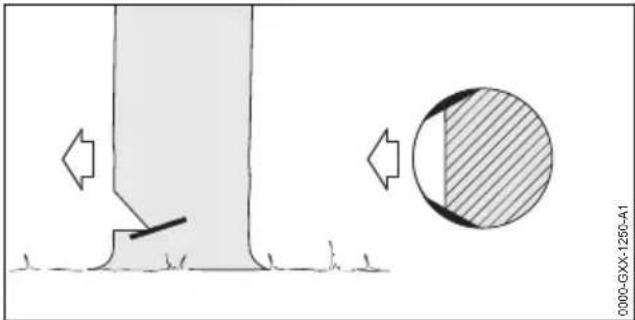

11.4.4 Fallkerb einsägen
Der Fallkerb bestimmt die Richtung, in die der Baum fällt. Länderspezifische Vorgaben zur Anlage des Fallkerbs müssen eingehalten werden.
▶ Motorsäge so ausrichten, dass der Fallkerb im rechten Winkel zur Fällrichtung ist und die Motorsäge bodennah ist.

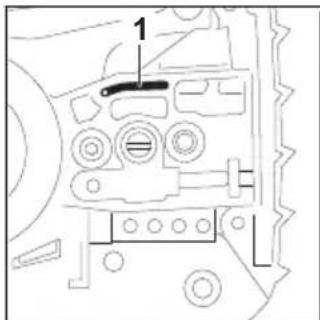

▶ Fällrichtung mit der Fälleiste (1) kontrollieren.
▶ Waagrechten Sohlenschnitt einsägen.
▶ Dachschnitt im Winkel von 45° zum waagrechten Sohlenschnitt einsägen.
▶ Falls das Holz gesund und langfasrig ist: Splintschnitte so einsägen, dass folgende Bedingungen erfüllt sind:
– Die Splintschnitte sind auf beiden Seiten gleich.
– Die Splintschnitte sind auf Höhe der Fallkerbsohle.
– Die Splintschnitte sind 1/10 des Stamm-durchmessers breit.
Der Stamm reißt nicht auf, wenn der Baum fällt.

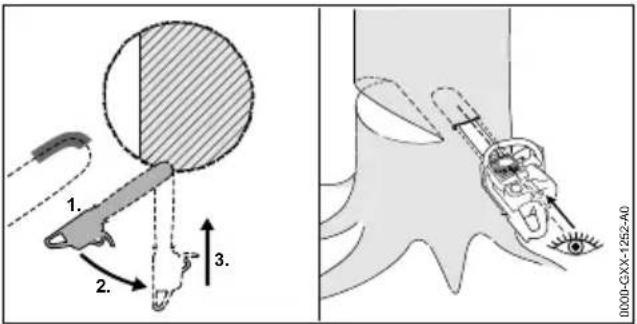

11.4.5 Einstechen

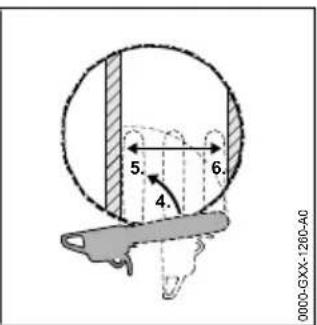

Das Einstechen ist eine Arbeitstechnik, die zum Fällen notwendig ist.
▶ Führungsschiene mit der Unterseite der Spitze und mit Vollgas ansetzen.
▶ Einsägen, bis die Führungsschiene in doppelter Breite im Stamm ist.
▶ In die Einstichposition schwenken.
▶ Führungsschiene einstechen.
11.4.6 Geeigneten Fällschnitt wählen
Die Auswahl des geeigneten Fällschnitts hängt von folgenden Bedingungen ab:
– die natürlichen Neigung des Baums
– die Astbildung des Baums
– Schäden am Baum
– der Gesundheitszustand des Baums
- falls Schnee auf dem Baum liegt: der Schneelast
- die Hangrichtung
– die Windrichtung und der Windgeschwindigkeit
– vorhandenen Nachbarbäumen
Es werden verschiedene Ausprägungen dieser Bedingungen unterschieden. In dieser Gebrauchsanleitung werden nur 2 Ausprägungen beschrieben.

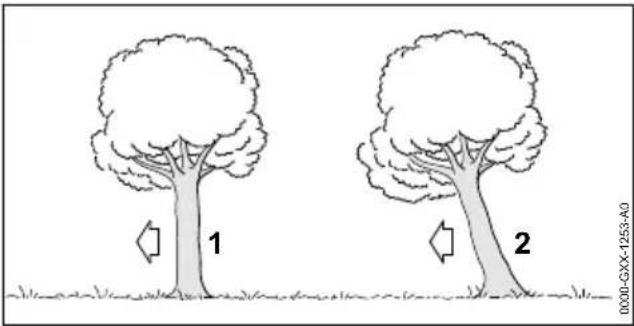

1 Normalbaum
Ein Normalbaum steht senkrecht und hat eine gleichmäßige Baumkrone.
2 Vorhänger
Ein Vorhänger steht schräg und hat eine Baumkrone, die in Fällrichtung zeigt.

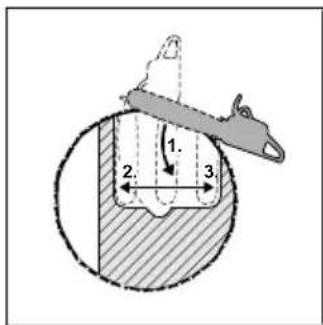

11.4.7 Normalbaum mit kleinem Stamm-durchmesser fällen
Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Dieser Fällschnitt muss
11 Mit der Motorsäge arbeiten deutsch
ausgeführt werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist.
▶ Warnruf abgeben.
▶ Führungsschiene in den Fällschnitt einstechen bis sie auf der anderen Seite des Stammes wieder sichtbar ist, 1.4.5.
- Krallenanschlag hinter der Bruchleiste ansetzen und als Drehpunkt benutzen.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
- Fällschnitt in Richtung Sicherheitsband ausformen.
▶ Fällkeil setzen. Der Fällkeil muss zum Stamm-durchmesser und der Breite des Fällschnitts passen.
▶ Warnruf abgeben.
▶ Sicherheitsband mit gestreckten Armen von außen und horizontal in der Ebene des Fällschnitt durchtrennen.
Der Baum fällt.

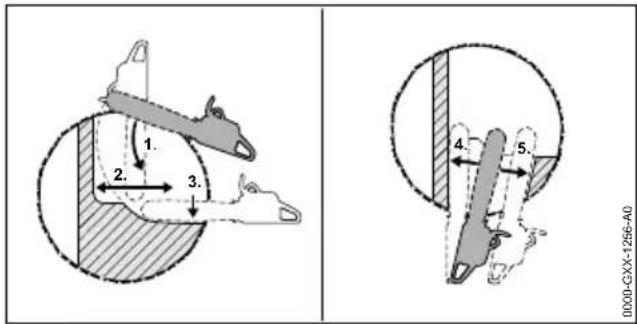

11.4.8 Normalbaum mit großem Stamm- durchmesser fällen
Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser größer als die tatsächliche Schnittlänge der Motorsäge ist.
▶ Warnruf abgeben.
- Krallenanschlag auf Höhe des Fällschnitts ansetzen und als Drehpunkt verwenden.
▶ Motorsäge waagerecht in den Fällschnitt führen und so weit wie möglich schwenken.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Sicherheitsband ausformen.
▶ Auf die gegenüberliegende Seite des Stamms wechseln.
▶ Führungsschiene in der gleichen Ebene in den Fällschnitt einstechen.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Sicherheitsband ausformen.
▶ Fällkeil setzen. Der Fällkeil muss zum Stamm-durchmesser und der Breite des Fällschnitts passen.
▶ Warnruf abgeben.
- Sicherheitsband mit gestreckten Armen von außen und horizontal in der Ebene des Fällschnitt durchtrennen.
Der Baum fällt.

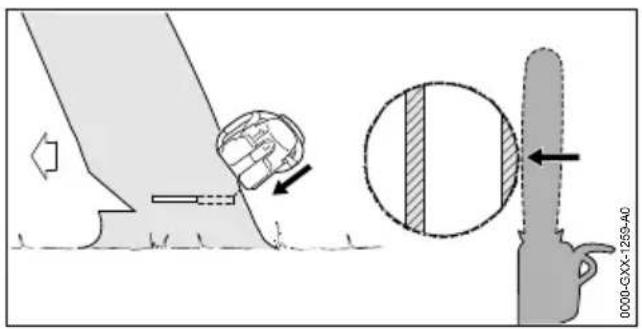

11.4.9 Vorhänger mit kleinem Stammdurchmesser fällen
Ein Vorhänger wird mit einem Fällschnitt mit Halteband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist.
▶ Warnruf abgeben.
▶ Führungsschiene in den Fällschnitt einstechen bis sie auf der anderen Seite des Stammes wieder sichtbar ist, 1.4.5.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Halteband ausformen.
▶ Warnruf abgeben.
▶ Halteband mit gestreckten Armen von außen und schräg oben durchtrennen.
Der Baum fällt.

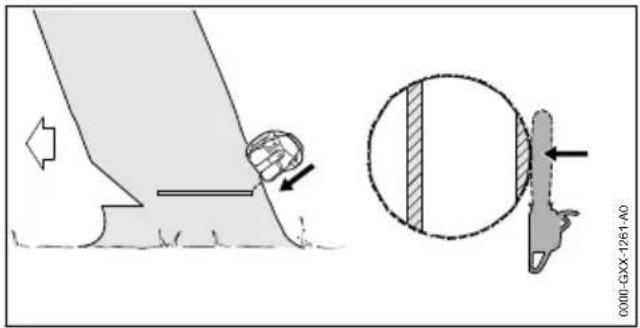

11.4.10 Vorhänger mit großem Stammdurchmesser fällen
Ein Vorhänger wird mit einem Fällschnitt mit Halteband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser größer als die tatsächliche Schnittlänge der Motorsäge ist.
▶ Warnruf abgeben.
- Krallenanschlag auf Höhe des Fällschnitts hinter dem Halteband ansetzen und als Drehpunkt benutzen.
▶ Motorsäge waagerecht in den Fällschnitt führen und so weit wie möglich schwenken.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Halteband ausformen.
▶ Auf die gegenüberliegende Seite des Stamms wechseln.
- Krallenanschlag auf Höhe des Fällschnitts hinter der Bruchleiste ansetzen und als Drehpunkt benutzen.
▶ Motorsäge waagerecht in den Fällschnitt führen und so weit wie möglich schwenken.
▶ Fällschnitt in Richtung Bruchleiste ausformen.
▶ Fällschnitt in Richtung Halteband ausformen.
▶ Warnruf abgeben.
▶ Halteband mit gestreckten Armen von außen und schräg oben durchtrennen.
Der Baum fällt.
12 Nach dem Arbeiten
12.1 Nach dem Arbeiten
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Falls die Motorsäge nass ist: Motorsäge trocknen lassen.
▶ Motorsäge reinigen.
▶ Luftfilter reinigen.
▶ Führungsschiene und Sägekette reinigen.
▶ Muttern am Kettenraddeckel lösen.
▶ Spannschraube 2 Umdrehungen gegen den Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
▶ Muttern am Kettenraddeckel anziehen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
Kettenschnellspannung
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Falls die Motorsäge nass ist: Motorsäge trocknen lassen.
▶ Motorsäge reinigen.
▶ Luftfilter reinigen.
▶ Führungsschiene und Sägekette reinigen.
▶ Flügelmutter lösen.
▶ Spannrad 2 Umdrehungen gegen den Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
▶ Flügelmutter anziehen.
13 Transportieren deutsch
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
13 Transportieren
13.1 Motorsäge transportieren
▶ Motor abstellen und Kettenbremse einlegen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
Motorsäge tragen
▶ Motorsäge mit der rechten Hand so am Griffrohr tragen, dass die Führungsschiene nach hinten zeigt.
Motorsäge in einem Fahrzeug transportieren ▶ Motorsäge so sichern, dass die Motorsäge nicht umkippen und sich nicht bewegen kann.
14 Aufbewahren
14.1 Motorsäge aufbewahren
▶ Motor abstellen und Kettenbremse einlegen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
▶ Motorsäge so aufbewahren, dass folgende Bedingungen erfüllt sind:
– Die Motorsäge kann nicht umkippen und sich nicht bewegen.
– Die Motorsäge ist außerhalb der Reichweite von Kindern.
– Die Motorsäge ist sauber und trocken.
▶ Falls die Motorsäge länger als 30 Tage aufbewahrt wird:
▶ Führungsschiene und Sägekette abbauen.
- Kraftstofftank-Verschluss öffnen.
▶ Kraftstofftank entleeren.
- Kraftstofftank verschließen.
▶ Falls eine Kraftstoffhandpumpe vorhanden ist: Kraftstoffhandpumpe mindestens 5 mal drücken.
▶ Motor starten und den Motor so lange im Leerlauf laufen lassen, bis der Motor ausgeht.
15 Reinigen
15.1 Motorsäge reinigen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Motorsäge mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Lüftungsschlitze mit einem Pinsel reinigen.

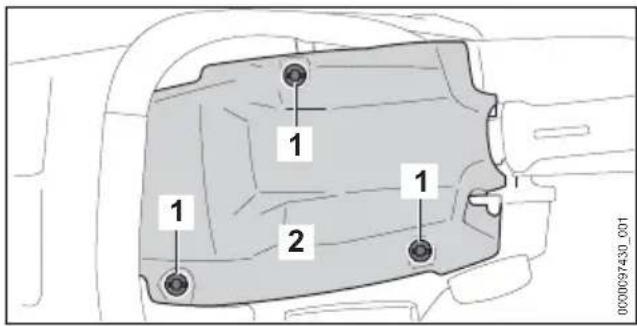

- Haubenverschlüsse (1) so lange gegen den Uhrzeigersinn drehen, bis sich die Haube (2) abnehmen lässt.
▶ Haube (2) abnehmen.
▶ Kettenraddeckel abbauen.
Zylinderrippen und Innenseite der Haube mit einem Pinsel, einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Bereich um das Kettenrad mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Haube (2) aufsetzen. - Haubenverschlüsse (1) im Uhrzeigersinn drehen und fest anziehen.
Die Haube (2) ist verschlossen.
▶ Kettenraddeckel anbauen.
15.2 Führungsschiene und Säge- kette reinigen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Führungsschiene und Sägekette abbauen.
- Öleintrittsbohrung (1), Ölaustrittskanal (2), und Nut (3) mit einem Pinsel, einer weichen Bürste oder STIHL Harzlöser reinigen.
▶ Sägekette mit einem Pinsel, einer weichen Bürste oder STIHL Harzlöser reinigen.
▶ Führungsschiene und Sägekette anbauen.
15.3 Luftfilter reinigen
▶ Motor abstellen und Kettenbremse einlegen.

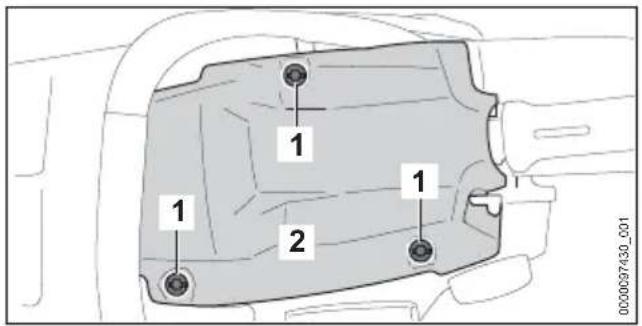

- Haubenverschlüsse (1) so lange gegen den Uhrzeigersinn drehen, bis sich die Haube (2) abnehmen lässt.
▶ Haube (2) abnehmen.

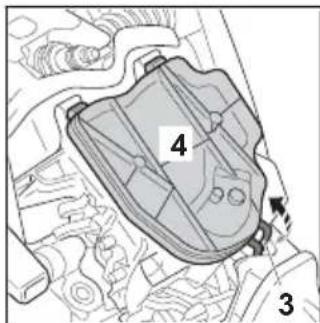

▶ Rastnase (3) nach vorne ziehen und den Luftfilter (4) abnehmen.

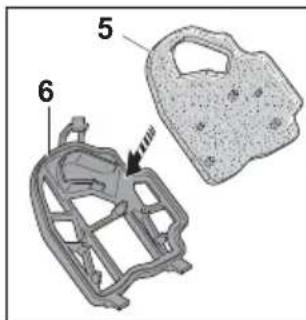

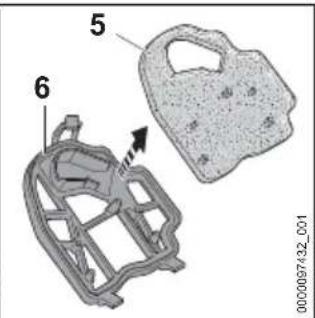

▶ Filterplatte (5) aus dem Filterrahmen (6) abnehmen.
▶ Filterplatte (5) abklopfen.
▶ Falls der Luftfilter (4) beschädigt ist: Luftfilter (4) ersetzen.
▶ Filterplatte (5) und Filterrahmen (6) von der Reinseite mit Druckluft ausblasen.
▶ Filterplatte (5) in den Filterrahmen (6) einsetzen.
▶ Haken (7) einhängen und den Luftfilter (4) so einsetzen, dass die Rastnase (3) hörbar einrastet.
▶ Haube (2) aufsetzen.
- Haubenverschlüsse (1) im Uhrzeigersinn drehen und fest anziehen.
Die Haube (2) ist verschlossen.
15.4 Zündkerze reinigen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.

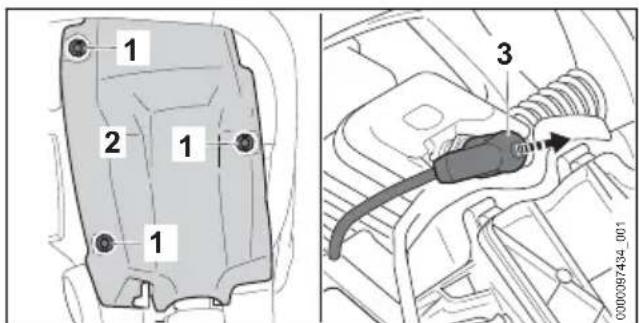

- Haubenverschlüsse (1) so lange gegen den Uhrzeigersinn drehen, bis sich die Haube (2) abnehmen lässt.
▶ Haube (2) abnehmen.
▶ Zündkerzenstecker (3) abziehen.
▶ Falls der Bereich um die Zündkerze verschmutzt ist: Den Bereich um die Zündkerze mit einem Tuch reinigen.
▶ Zündkerze herausdrehen.
▶ Zündkerze mit einem Tuch reinigen.
▶ Falls die Zündkerze korrodiert ist: Zündkerze ersetzen.
- Zündkerze eindrehen und fest anziehen.
- Zündkerzenstecker (3) fest aufdrücken.
▶ Haube (2) aufsetzen. - Haubenverschlüsse (1) im Uhrzeigersinn drehen und fest anziehen.
Die Haube (2) ist verschlossen.
16 Warten
16.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle:
Kettenbremse
- Kettenbremse in folgenden zeitlichen Abständen von einem STIHL Fachhändler warten lassen:
– Vollzeit-Einsatz: vierteljährlich
– Teilzeit-Einsatz: halbjährlich
– gelegentlicher Einsatz: jährlich
Alle 100 Betriebsstunden
▶ Zündkerze ersetzen.
17 Reparieren deutsch
Wöchentlich
▶ Kettenrad prüfen.
▶ Führungsschiene prüfen und entgraten.
▶ Sägekette prüfen und schärfen.
Monatlich
- Öltank von einem STIHL Fachhändler reinigen lassen.
- Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
▶ Saugkopf im Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
Jährlich
▶ Saugkopf im Kraftstofftank von einem STIHL Fachhändler ersetzen lassen.
16.2 Führungsschiene entgraten
An der Außenkante der Führungsschiene kann sich ein Grat bilden.
▶ Grat mit einer Flachfeile oder einem STIHL Führungsschienenrichter entfernen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
16.3 Sägekette schärfen
Es erfordert viel Übung, Sägeketten richtig zu schärfen.
STIHL Feilen, STIHL Feilhilfen, STIHL Schärfgeräte und die Broschüre „STIHL Sägeketten schärfen“ helfen, die Sägekette richtig zu schärfen. Die Broschüre ist unter www.stihl.com/sharpening-brochure verfügbar.
STIHL empfiehlt, Sägeketten von einem STIHL Fachhändler schärfen zu lassen.
WARNUNG
■ Die Schneidezähne der Sägekette sind scharf. Der Benutzer kann sich schneiden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

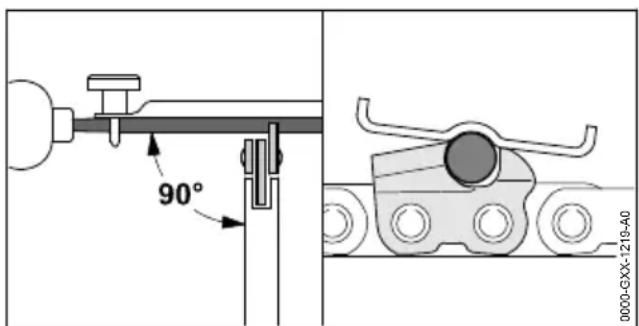

▶ Jeden Schneidezahn mit einer Rundfeile so feilen, dass folgende Bedingungen erfüllt sind:
– Die Rundfeile passt zur Teilung der Sägekette.
– Die Rundfeile wird von innen nach außen geführt.
– Die Rundfeile wird im rechten Winkel zur Führungsschiene geführt.
- Der Schärfwinkel von 30^ wird eingehalten.
Tiefenbegrenzer mit einer Flachfeile so feilen, dass sie bündig mit der STIHL Feillehre und parallel zur Verschleißmarkierung sind. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
17 Reparieren
17.1 Motorsäge, Führungsschiene und Sägekette reparieren
Der Benutzer kann die Motorsäge, Führungsschiene und Sägekette nicht selbst reparieren.
▶ Falls die Motorsäge, Führungsschiene oder Sägekette beschädigt sind: Motorsäge, Führungsschiene oder Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.
18 Störungen beheben
18.1 Störungen der Motorsäge beheben
Die meisten Störungen haben die gleichen Ursachen.
▶ Folgende Maßnahmen durchführen:
▶ Luftfilter reinigen.
▶ Zündkerze reinigen oder ersetzen.
▶ Leerlauf einstellen.
▶ Falls die Störung weiterhin besteht: Maßnahmen aus der folgenden Tabelle durchführen.
| Störung Ursache Abhilfe | ||
| Der Motor lässt sich nicht starten. | Im Kraftstofftank ist nicht genügend Kraftstoff. | ► Kraftstoff mischen und Motorsäge betanken. |
| Der Motor ist abgesoffen. | ► Verbrennungsraum lüften. | |
| Der Vergaser ist zu heiß. | ► Motorsäge abkühlen lassen.► Falls eine Kraftstoffhandpumpe vorhanden ist: Kraftstoffhandpumpe mindestens 10 Mal drücken, bevor der Motor gestartet wird. | |
| Der Vergaser ist ver- eist. | ► Motorsäge auf +10 °C erwärmen lassen. | |
| Der Motor läuft im Leerlauf unregelmäßig. | Der Vergaser ist ver- eist. | ► Motorsäge auf +10 °C erwärmen lassen. |
| Der Motor geht im Leerlauf aus. | Der Vergaser ist ver- eist. | ► Motorsäge auf +10 °C erwärmen lassen. |
| Der Motor beschleunigt schlecht. | Die Sägekette ist zu stark gespannt. | ► Sägekette richtig spannen. |
| Die Sägekette läuft nicht an, wenn Gas gegeben wird. | Die Kettenbremse ist eingelegt. | ► Kettenbremse lösen. |
| Die Sägekette ist zu stark gespannt. | ► Sägekette richtig spannen. | |
| Der Umlenkstern der Führungsschiene ist blockiert. | ► Umlenkstern der Führungsschiene mit STIHL Harzlöser reinigen. | |
| Der Motor erreicht die maximale Leistung nicht. | Der Schalldämpfer ist verschmutzt. | ► Einen STIHL Fachhändler aufsuchen. |
| Während der Arbeit raucht es oder riecht verbrannt. | Die Sägekette ist nicht richtig geschärft. | ► Sägekette richtig schärfen. |
| Im Öltank ist zu wenig Sägeketten-Haftöl. | ► Sägeketten-Haftöl einfüllen. | |
| Die Sägekette ist zu stark gespannt. | ► Sägekette richtig spannen. | |
| Die Motorsäge wird nicht richtig ange-wendet. | ► Anwendung erklären lassen und üben. | |
18.2 Leerlauf einstellen
0000097436_001
Der Motor geht im Leerlauf aus
▶ Motor starten und Kettenbremse lösen.
▶ Motor ca. 1 Minute lang mit Gasstößen aufwärmen.
▶ Falls der Motor weiterhin im Leerlauf ausgeht: Leerlaufanschlagschraube LA 1/2 Umdrehung im Uhrzeigersinn drehen und Motor erneut starten.
▶ Leerlaufanschlagschraube LA im Uhrzeigersinn drehen, bis die Sägekette beginnt mitzulaufen.
▶ Leerlaufanschlagschraube LA 1 Umdrehung gegen den Uhrzeigersinn drehen.
Die Sägekette läuft im Leerlauf dauerhaft mit
▶ Motor starten und Kettenbremse lösen.
▶ Motor ca. 1 Minute lang mit Gasstößen aufwärmen.
▶ Leerlaufanschlagschraube LA gegen den Uhrzeigersinn drehen, bis die Sägekette stehen bleibt.
▶ Leerlaufanschlagschraube LA 1 Umdrehung gegen den Uhrzeigersinn drehen.
18.3 Verbrennungsraum lüften
▶ Kettenbremse einlegen.

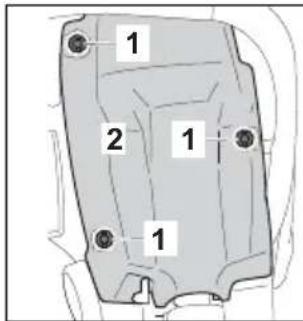

- Haubenverschlüsse (1) so lange gegen den Uhrzeigersinn drehen, bis sich die Haube (2) abnehmen lässt.
▶ Haube (2) abnehmen.

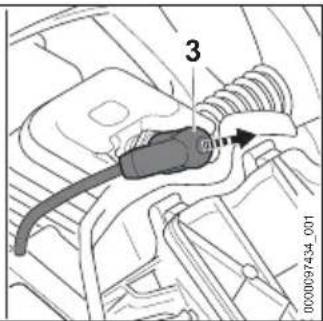

▶ Zündkerzenstecker (3) abziehen.
▶ Zündkerze herausdrehen.
▶ Zündkerze trocknen.
WARNUNG
■ Wenn bei abgezogenem Zündkerzenstecker der Anwerfgriff herausgezogen wird, können Funken nach außen treten. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
Kombihebel in die Position Ostellen und halten, bevor der Anwerfgriff herausgezogen wird.
- Kombihebel in die Position stellen und halten.
- Anwerfgriff mehrmals herausziehen und zurückführen.
Der Verbrennungsraum ist gelüftet. - Zündkerze eindrehen und fest anziehen.
▶ Zündkerzenstecker (3) fest aufdrücken.
▶ Haube (2) aufsetzen.
- Haubenverschlüsse (1) im Uhrzeigersinn drehen und fest anziehen.
Die Haube (2) ist verschlossen.
19 Technische Daten
19.1 Motorsäge STIHL MS 162, MS 172
MS 162
- Hubraum: 30,1 ~cm^3
– Leistung nach ISO 7293: 1,3 kW (1,8 PS)
– Leerlaufdrehzahl nach ISO 11681: 3000 ± 50 min^-1
– Zulässige Zündkerzen: NGK CMR6H von STIHL, STIHL ZK C 10
– Elektrodenabstand der Zündkerze: 0,5 mm - Gewicht bei leerem Kraftstofftank, leerem Öltank, ohne Führungsschiene und ohne Sägekette: 4,5 kg
- Maximaler Inhalt des Kraftstofftanks: 396 cm ^3 (0,396 l)
- Maximaler Inhalt des Öltanks: 280 cm³ (0,28 l)
MS 162 (nur EU)
- Hubraum: 30,1 ~cm^3
deutsch 19 Technische Daten
– Leistung nach ISO 7293: 1,2 kW (1,6 PS)
– Leerlaufdrehzahl nach ISO 11681: 3000 ± 50 min^-1
– Zulässige Zündkerzen: NGK CMR6H von STIHL, STIHL ZK C 10
– Elektrodenabstand der Zündkerze: 0,5 mm
- Gewicht bei leerem Kraftstofftank, leerem Öltank, ohne Führungsschiene und ohne Sägekette:
- MS 162: 4,5 kg
- MS 162 C: 4,8 kg
- Maximaler Inhalt des Kraftstofftanks: 396 cm ^3 (0,396 l)
– Maximaler Inhalt des Öltanks: 280 cm ^3 (0,28 l)
MS 172
- Hubraum: 31,8 cm ^3
– Leistung nach ISO 7293: 1,5 kW (2,0 PS)
– Leerlaufdrehzahl nach ISO 11681: 3000 ± 50 min^-1 - Zulässige Zündkerzen: NGK CMR6H von STIHL, STIHL ZK C 10
– Elektrodenabstand der Zündkerze: 0,5 mm - Gewicht bei leerem Kraftstofftank, leerem Öltank, ohne Führungsschiene und ohne Sägekette:
- MS 172: 4,5 kg
- MS 172 C: 4,8 kg
- Maximaler Inhalt des Kraftstofftanks: 396 cm ^3 (0,396 l)
- Maximaler Inhalt des Öltanks: 280 cm³ (0,28 l)
MS 172 (nur EU)
- Hubraum: 31,8 cm ^3
– Leistung nach ISO 7293: 1,4 kW (1,9 PS)
– Leerlaufdrehzahl nach ISO 11681: 3000 ± 50 min^-1 - Zulässige Zündkerzen: NGK CMR6H von STIHL, STIHL ZK C 10
– Elektrodenabstand der Zündkerze: 0,5 mm - Gewicht bei leerem Kraftstofftank, leerem Öltank, ohne Führungsschiene und ohne Sägekette:
- MS 172: 4,5 kg
- MS 172 C: 4,8 kg
- Maximaler Inhalt des Kraftstofftanks: 396 cm ^3 (0,396 l)
– Maximaler Inhalt des Öltanks: 280 cm ^3 (0,28 l)
19.2 Kettenräder und Kettengeschwindigkeiten
Folgende Kettenräder können verwendet werden:
- 6-zähnig für 3/8" P
– Maximale Kettengeschwindigkeit nach ISO 11681: 24,8 m/s
- Kettengeschwindigkeit bei maximaler Leistung: 18,6 m/s
- 8-zähnig für 1/4"
– Maximale Kettengeschwindigkeit nach ISO 11681: 23,6 m/s - Kettengeschwindigkeit bei maximaler Leistung: 16,9 m/s
19.3 Mindestnuttiefe der Führungsschienen
Die Mindestnuttiefe hängt von der Teilung der Führungsschiene ab.
- 3/8" P: 5 mm
19.4 Schallwerte und Vibrations- werte
MS 162
- Schalldruckpegel L_peq gemessen nach ISO 22868: 100 dB(A). Der K-Wert für den Schalldruckpegel beträgt 2 dB(A).
- Schallleistungspegel L_weq gemessen nach ISO 22868: 110 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2 dB(A).
– Vibrationswert a_hv, eq gemessen nach ISO 22867: - Griffrohr: 3,7 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- Bedienungsgriff: 3,7 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
MS 162 (nur EU)
- Schalldruckpegel L _peq gemessen nach ISO 22868: 100 dB(A). Der K-Wert für den Schalldruckpegel beträgt 2 dB(A).
– Schallleistungspegel L_weq gemessen nach ISO 22868:
- MS 162: 111 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2 dB(A)
- MS 162 C: 112 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2 dB(A)
- MS 162 Vibrationswert a_hv, eq gemessen nach ISO 22867:
- Griffrohr: 3,2 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- Bedienungsgriff: 3,0 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- MS 162 C Vibrationswert a_hv, eq gemessen nach ISO 22867:
20 Kombinationen der Führungsschienen und Sägeketten deutsch
– Griffrohr: 3,6 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- Bedienungsgriff: 3,0 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
MS 172
- Schalldruckpegel L_peq gemessen nach ISO 22868: 100 dB(A). Der K-Wert für den Schalldruckpegel beträgt 2 dB(A).
- Schallleistungspegel L_weq gemessen nach ISO 22868: 110 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2 dB(A).
- MS 172 Vibrationswert a_hv, eq gemessen nach ISO 22867:
– Griffrohr: 3,0 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- Bedienungsgriff: 3,4 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- MS 172 C Vibrationswert a_hv , eq gemessen nach ISO 22867:
– Griffrohr: 3,0 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 . - Bedienungsgriff: 3,4 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
MS 172 (nur EU)
- Schalldruckpegel L _peq gemessen nach ISO 22868: 101 dB(A). Der K-Wert für den Schalldruckpegel beträgt 2 dB(A).
- Schallleistungspegel L_weq gemessen nach ISO 22868: 112 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2 dB(A).
-
MS 172 Vibrationswert a_hv, eq gemessen nach ISO 22867:
-
Griffrohr: 3,5 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- Bedienungsgriff: 3,2 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
20 Kombinationen der Führungsschienen und Sägeketten
20.1 Motorsäge STIHL MS 162, MS 172
MS 162
- MS 172 C Vibrationswert a_hv, eq gemessen nach ISO 22867:
- Griffrohr: 3,2 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- Bedienungsgriff: 3,2 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.
19.5 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.
19.6 Abgas-Emissionswert
Der im EU-Typgenehmigungsverfahren gemessene CO_2 -Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.
Der gemessene CO _2 -Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.
Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.
| Teilung Treibglieddicke/Nutweite | Länge Führungsschiene Zähnezahl Umlenkstern | Anzahl Treibglieder | Sägekette | |||
| 3/8“ P 1,1 mm | 30 cm | Light | - | 44 | 61 PMM3(Typ 3610) | |
| 7 | ||||||
| Rollomatic E Mini / Light 01 | 7 | |||||
| Rollomatic E Mini Light / Light P01 | ||||||
| 35 cm | Light - | 50 | ||||
| Teilung Treibglieddicke/Nutweite | Länge Führungsschiene Zähnezahl Umlenkstern | Anzahl Treibglieder | Sägekette | |||
| Rollomatic E Mini / Light 01 | 7 | |||||
| Rollomatic E Mini Light / Light P01 | 7 | |||||
| 40 cm | Light - | 55 | ||||
| Rollomatic E Mini / Light 01 | 7 | |||||
| 1/4" 1,3 | mm 30 cm Carving - 64 | 13 RMS (Typ 3661) | ||||
| Die Schnittlänge einer Führungsschiene hängt von der verwendeten Motorsäge und Sägekette ab. Die tatsächliche Schnittlänge einer Führungsschiene kann geringer als die angegebene Länge sein. | ||||||
MS 172
| Teilung Treibglieddicke/Nutweite | Länge Führungsschiene Zähnezahl Umlenkstern | Anzahl Treibglieder | Sägekette | |||
| 3/8“ P | 1,1 mm | 30 cm | Rollomatic E Mini / Light 01 | 7 | 44 | 61 PMM3 (Typ 3610) |
| Rollomatic E Mini Light / Light P01 | ||||||
| 35 cm | Rollomatic E Mini / Light 01 | 50 | ||||
| Rollomatic E Mini Light / Light P01 | ||||||
| 40 cm | Rollomatic E Mini / Light 01 | 55 | ||||
| 1,3 mm | 30 cm | Rollomatic E / Light 04 | 9 | 44 | 63 PM (Typ 3613)63 PM3 (Typ 3636) | |
| Rollomatic E Light / Light P04 | ||||||
| 35 cm | Rollomatic E / Light 04 | 50 | ||||
| Rollomatic E Light / Light P04 | ||||||
| 40 cm | Rollomatic E / Light 04 | 55 | ||||
| Rollomatic E Light / Light P04 | ||||||
| 1/4“ 1,3 | mm 30 cm Carving - 64 | 13 RMS (Typ 3661) | ||||
| Die Schnittlänge einer Führungsschiene hängt von der verwendeten Motorsäge und Sägekette ab. Die tatsächliche Schnittlänge einer Führungsschiene kann geringer als die angegebene Länge sein. | ||||||
21 Ersatzteile und Zubehör
21.1 Ersatzteile und Zubehör
STIHL 50.
Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.
Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.
Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.
22 Entsorgen
22.1 Motorsäge entsorgen
Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhältlich.
Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.
▶ STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.
- Nicht mit dem Hausmüll entsorgen.
23 EU-Konformitätserklärung
23.1 Motorsäge STIHL MS 162, MS 172
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
– Bauart: Motorsäge
- Fabrikmarke: STIHL
– Typ: MS 162, Serienidentifizierung: 1148
- Hubraum: 30,1 cm ^3
– Typ: MS 172, Serienidentifizierung: 1148
- Hubraum: 31,8 cm ^3
den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und
gefertigt worden ist: EN ISO 11681-1, EN 55012 und EN 61000-6-1.
Die EG-Baumusterprüfung nach Richtlinie 2006/42/EG, Art. 12.3(b) wurde durchgeführt bei: DPLF, Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363), Spremberger Straße 1, 64823 Groß-Umstadt, Deutschland
- Zertifizierungsnummer:
- MS 162: K-EG-2019/9432
- MS 172: K-EG-2019/9434
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 9207 verfahren.
- MS 162
– Gemessener Schallleistungspegel: 113 dB(A)
– Garantierter Schallleistungspegel: 115 dB(A) - MS 172
– Gemessener Schallleistungspegel: 114 dB(A)
– Garantierter Schallleistungspegel: 116 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung der AND-REAS STIHL AG & Co. KG aufbewahrt.
Das Baujahr und die Maschinennummer sind auf der Motorsäge angegeben.
Waiblingen, 01.08.2022
ANDREAS STIHL AG & Co. KG
24 UKCA-Konformitätserklärung
24.1 Motorsäge STIHL MS 162, MS 172
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
- Bauart: Motorsäge
– Fabrikmarke: STIHL - Typ: MS 162, Serienidentifizierung: 1148
- Hubraum: 30,1 cm³
- Typ: MS 172, Serienidentifizierung: 1148
- Hubraum: 31,8 cm³
den einschlägigen Bestimmungen der UK-Verordnungen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 und Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 11681-1, EN 55012 und EN 61000-6-1.
Die Baumusterprüfung wurde durchgeführt bei: Intertek Testing & Certification Ltd, Academy Place, 1 – 9 Brook Street, Brentwood Essex, CM14 5NQ, United Kingdom
– Zertifizierungsnummer:
- MS 162: UK-MCR-0027
- MS 172: UK-MCR-0028
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach UK-Verordnung Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8, unter Anwendung der Norm ISO 9207 verfahren.
- MS 162
– Gemessener Schallleistungspegel: 113 dB(A)
– Garantierter Schallleistungspegel: 115 dB(A)
- MS 172
- Gemessener Schallleistungspegel: 114 dB(A)
– Garantierter Schallleistungspegel: 116 dB(A)
Die Technischen Unterlagen sind bei der ANDREAS STIHL AG & Co. KG aufbewahrt.
Das Baujahr und die Maschinennummer sind auf der Motorsäge angegeben.
Waiblingen, 01.08.2022
ANDREAS STIHL AG & Co. KG
i. V.
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon:+41 44 9493030
