Produkttyp	Wandhaube
Marke	Belling
Modell	803T
Breite	80 cm
Tiefe	50 cm
Höhe (min-max)	65-100 cm (je nach Installation variabel)
Nettogewicht	17 kg
Stromversorgung	230-240 V ~ 50/60 Hz
Elektrische Klasse	Klasse I (Erdung erforderlich)
Motorleistung	160 W
Anzahl der Geschwindigkeitsstufen	3 Stufen + Boost (bei einigen Modellen)
Maximaler Luftstrom (Außenabluft)	580 m³/h (Stufe 3)
Minimaler Luftstrom	250 m³/h (Stufe 1)
Maximaler Geräuschpegel	65 dBA (Stufe 3)
Minimaler Geräuschpegel	46 dBA (Stufe 1)
Beleuchtungsart	LED (Risikogruppe 1 bei 20 cm)
Anzahl der Fettfilter	2 (spülmaschinenfest)
Anzahl der Kohlefilter	1 (austauschbar, nicht waschbar)
Austauschintervall Kohlefilter	Alle 4 Monate ca.
Mindestabstand über dem Kochfeld	650 mm
Abluftkanal	Mindestdurchmesser 120 mm
Sonderfunktionen	Verzögerte automatische Abschaltung (5 Min.) bei bestimmten Versionen
Wartung	Mit feuchtem Tuch und neutralem Reinigungsmittel reinigen
Garantie	24 Monate (verlängerbar)

Häufig gestellte Fragen - 803T BELLING

Welche empfohlene Installationshöhe hat die Dunstabzugshaube Belling 803T?

Der minimale Sicherheitsabstand zwischen Kochfeld und Haube beträgt 650 mm. Halten Sie diesen Abstand unbedingt ein, um einen sicheren und effizienten Betrieb zu gewährleisten.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten alle 2 Monate (bei intensiver Nutzung öfter) gereinigt werden. Sie sind spülmaschinenfest oder können von Hand mit einem entfettenden Reinigungsmittel gewaschen werden.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss etwa alle 4 Monate ersetzt werden, oder häufiger bei starker Beanspruchung.

Kann ich die Haube ohne Außenabluft verwenden?

Ja, im Umluftbetrieb mit einem installierten Kohlefilter. Die Luft wird gefiltert und in den Raum zurückgeleitet. Stellen Sie sicher, dass der Kohlefilter in gutem Zustand ist.

Wie stelle ich die Geschwindigkeitsstufen ein?

Die Dunstabzugshaube Belling 803T verfügt über 3 Stufen: Stufe 1 für leisen Betrieb, Stufe 2 für normalen Gebrauch, Stufe 3 für starke Emissionen. Einige Modelle bieten auch eine temporäre Boost-Funktion.

Was tun, wenn die Haube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Bei beschädigtem Kabel lassen Sie es von einem Fachmann ersetzen. Wenden Sie sich bei anderen Problemen an den autorisierten Kundendienst.

Wie ersetze ich die LED-Lampe?

Die LED-Lampen sind integriert und müssen vom Kundendienst ersetzt werden. Konsultieren Sie die Anleitung, um zum Fach zu gelangen. Achtung: Kanten können scharf sein.

Die Haube macht Geräusche: Ist das normal?

Der Geräuschpegel variiert je nach Stufe: 46 dBA auf Stufe 1, bis zu 65 dBA auf Stufe 3. Ungewöhnliche Geräusche können auf einen verstopften Filter oder ein Motorproblem hinweisen.

Welchen Durchmesser des Abluftkanals verwenden?

Der Kanal muss einen Mindestdurchmesser von 120 mm haben. Achten Sie auf einen kurzen Weg und halten Sie die örtlichen Vorschriften ein.

Kann ich die Haube über einem Gasherd installieren?

Ja, aber halten Sie unbedingt den Sicherheitsabstand von 650 mm (oder mehr, falls vom Hersteller des Kochfelds angegeben) ein. Sorgen Sie für ausreichende Raumlüftung.

BEDIENUNGSANLEITUNG 803T BELLING

DE GEBRAUCHSANLEITUNG

FR MANUEL D'UTILISATION

Auf Ihr neues Gerät erhalten Sie unsere 24-monatige Garantie, die Sie vor elektrischen und mechanischen Schäden schützt. Melden Sie sich online oder telefonisch an. Die vollständigen Bedingungen der Herstellergarantie finden Sie auf der oben genannten Website. Wir streben eine ständige Weiterentwicklung und Verbesserung an, daher können wir die strikte Genauigkeit aller unserer Abbildungen und Spezifikationen nicht garantieren. Nach der Veröffentlichung können Änderungen vorgenommen worden sein.

(FR) Garantie

SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktionsund Sicherheitsmerkmalen des Gerätes vertraut sind.

Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).
• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung den Angaben

auf dem Typenschild im Inneren der Haube entspricht.

• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
  • Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht ange- schlossen werden, in den Rauchgase abgeleitet wer den (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unter-druck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wieder durch die

Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

- Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss der Raum über eine ausrei-

chende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungsdienst oder den Händler, bei dem Sie das Gerät gekauft haben.

BEDIENUNG

BEL CHIM 603PYR

BEL CHIM 603T

BEL CHIM 803T

Taste	Funktionen	LED
	Startet den Motor mit der ersten Drehzahleinstellung.	Ein
	Stoppt den Motor	-
2	Startet den Motor mit der zweiten Drehzahleinstellung.	Ein
3	Startet den Motor mit der dritten Drehzahleinstellung.	Ein
	Schaltet die Beluechtung ein und aus.	-

Warnung: Die Taste T1 versetzt den Motor immer in die erste Drehzahleinstellung, bevor dieser ausgeschaltet wird.

BEL CHIM 603ANG

☀️ 1 2 3i
Taste	Funktionen
	Schaltet die Beluechtung ein und aus.
	Verzögerungsfunktion: Geeignet zum vollständigen Entfernen von Restgerüchen. Lang drücken, um die automatische Abschaltung mit einer Verzögerung von 5 Minuten zu aktivieren. Es kann jederzeit aktiviert werden.Wenn aktiv, blinkt das Geschwindigkeits-symbol. Berühren Sie die blinkende Geschwindigkeit, um sie auszuschalten.
1	Startet und stoppt den Motor mit der ersten Drehzahleinstellung
2	Startet und stoppt den Motor mit der zweiten Drehzahleinstellung
3i	Startet den Motor mit der dritten Drehzahleinstellung.Tastendruck von 3 Sekunden.Aktiviert die vierte Drehzahl für einen Zeitraum von 6 Minuten, um anschließend in den zuvor eingestellten Drehzahlbereich zurückzukehren. Geeignet für Beseitigung intensiver Kochdämpfe.

BEL CANOPY 603INT

Taste	Funktionen
L	Hiermit schalten Sie die Beleuchtung ein und aus
V	Einstellung der Geschwindigkeitsfunktionen1. Motor aus Mindestdrehzahl, geeignet für kontinuierlichen und sehr ruhigen Luftwechsel bei wenig Kochdunst2. Mittlere Geschwindigkeit, geeignet für die meisten Betriebsbedingungen, da das Verhältnis zwischen behandelter Luftmenge und Geräuschpegel hervorragend ist.3. Maximale Drehzahl, geeignet um den größten Kochdämpfenauch über längere Zeit entgegenzuwirken.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen.
• Die Haube niemals für andere Zwecke verwenden, als die für welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

REINIGUNG UND WARTUNG

- Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden und muss etwa alle 4 Betriebsmonate oder bei intensiver Nutzung häufiger ersetzt werden. Siehe Abbildungen unten, um die Aktivkohlefilter zu installieren.

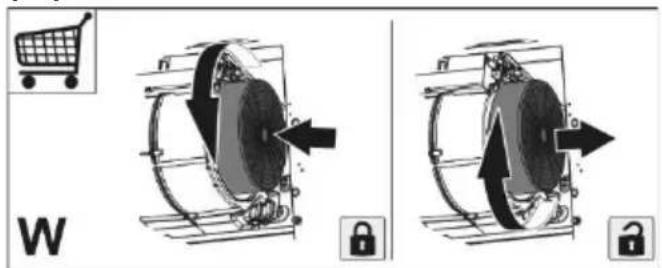

(W): BEL CHIM 603PYR / 603ANG

W n n

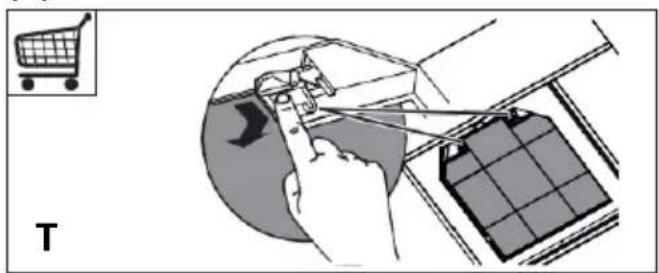

(T): BEL CHIM 603T / 803T

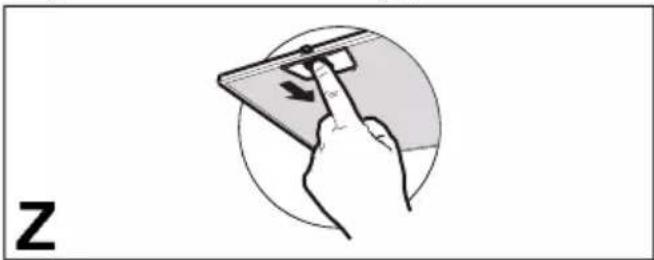

• Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung häufiger zu reinigen und können in der Spülmaschine gewaschen werden (Z).

• Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.

BELEUCHTUNG

• Ersatzteile sind bei unserem Kundenbetreuer erhältlich (Details am Ende des Handbuchs)
  • Die Lampen gehören zur Gefahrenklasse 1 nach IEC/EN62471 in 20cm Abstand und zur ausgenommenen Gefahrenklasse nach IEC/EN62471 in 30cm Abstand.

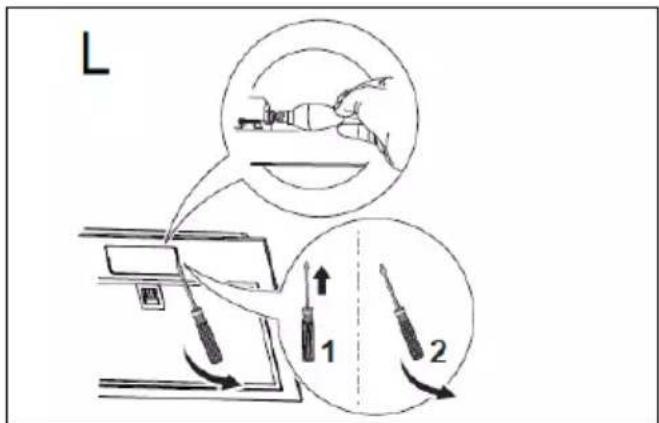

• BEL CHIM 603PYR: Siehe Abbildungen (L) zum Entfernen der Abdeckung, die die Lampe schützt.
• Achten Sie beim Lampenwechsel auf scharfe Kanten

* Kohlefilter sind bei unserem Kundenbetreuer erhältlich
