BEDIENUNGSANLEITUNG 603T BELLING

*The carbon filters are available as spare parts. Please contact our after sales team for more details.9 SICHERHEITSINFORMATIO NEN Lesen Sie bitte für Ihre ei- gene Sicherheit und die korrekte Funktion des Ge- räts diese Betriebsanlei- tung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktionsund Sicherheitsmerkmalen des Gerätes vertraut sind. Die Kabel müssen von kompetentem Fachperso- nal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.

• Der Mindestsicherheitsab- stand zwischen dem Koch- feld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmes- sungen und Installation).

• Sollten die Installationsan- weisungen des Gaskoch- felds einen größeren Abstand als oben ange- geben vorsehen, ist dies zu berücksichtigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.

• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.

• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.

• Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.

• Alle gesetzlichen Vorschrif- ten im Bereich Abluft einhalten.

• Die Abzugshaube darf nicht an einen Schacht ange- schlossen werden, in den Rauchgase abgeleitet wer den (z. B. von Heizkesseln, Kaminen, usw.).

• Falls die Abzugshaube gleichzeitig mit nichtelektri- schen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rück- fluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unter-druck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wieder durch die DE10 Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

• Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

• Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten. WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

• Nicht direkt mit optischen In- strumenten (Fernglas, Lupe, usw.) in das Licht schauen.

• Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

• Dieses Gerät kann von Kin- dern ab einem Alter von 8 Jahren und von Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden. Die zugänglichen Teile können während der Ver- wendung der Kochgeräte sehr heiß werden.

• Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss der Raum über eine ausrei-11 chende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

• Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungsdienst oder den Händler, bei dem Sie das Gerät gekauft haben. BEDIENUNG

Taste Funktionen LED

Startet den Motor mit der ersten Drehzahleinstellung. Ein Stoppt den Motor

Startet den Motor mit der zweiten Drehzahleinstellung. Ein

Startet den Motor mit der dritten Drehzahleinstellung. Ein

Schaltet die Beluechtung ein und aus.

Warnung: Die Taste T1 versetzt den Motor immer in die erste Drehzahle- instellung, bevor dieser ausgeschaltet wird.

Schaltet die Beluechtung ein und aus. Verzögerungsfunktion: Geeignet zum vollständigen Entfernen von Restgerüchen. Lang drücken, um die automatische Abschaltung mit einer Verzögerung von 5 Minuten zu aktivieren. Es kann jederzeit aktiviert werden.Wenn aktiv, blinkt das Geschwindigkeits- symbol. Berühren Sie die blinkende Geschwindigkeit, um sie auszuschalten.

Startet und stoppt den Motor mit der ersten Drehzahleinstellung

Startet und stoppt den Motor mit der zweiten Drehzahleinstellung

Startet den Motor mit der dritten Drehzahleinstellung. Tastendruck von 3 Sekunden. Aktiviert die vierte Drehzahl für einen Zeitraum von 6 Minuten, um anschließend in den zuvor eingestellten Drehzahlbereich zurückzukehren. Geeignet für Beseitigung intensiver Kochdämpfe.

Hiermit schalten Sie die Beleuchtung ein und aus

Einstellung der Geschwindigkeitsfunktionen

1. Motor aus Mindestdrehzahl,

geeignet für kontinuierlichen und sehr ruhigen Luftwechsel bei wenig Kochdunst

2. Mittlere Geschwindigkeit,

geeignet für die meisten Betriebsbedingungen, da das Verhältnis zwischen behandelter Luftmenge und Geräuschpegel hervorragend ist.

3. Maximale Drehzahl, geeignet

um den größten Kochdämpfen12 auch über längere Zeit entgegenzuwirken. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen.

• Die Haube niemals für andere Zwe- cke verwenden, als die für welche sie entwickelt worden ist.

• Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.

• Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden. REINIGUNG UND WARTUNG

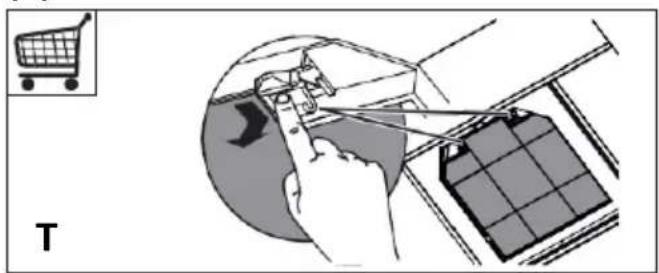

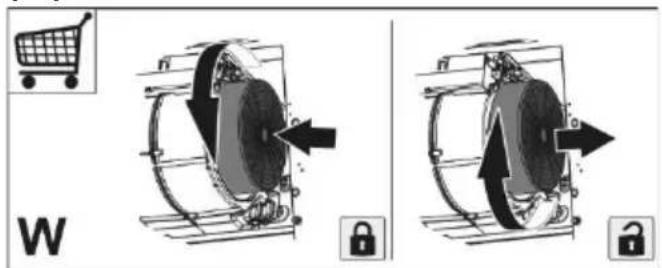

• Der Aktivkohlefilter kann weder ge- waschen noch regeneriert werden und muss etwa alle 4 Betriebs- monate oder bei intensiver Nutzung häufiger ersetzt werden. Siehe Abbildungen unten, um die Aktivkohlefilter zu installieren.

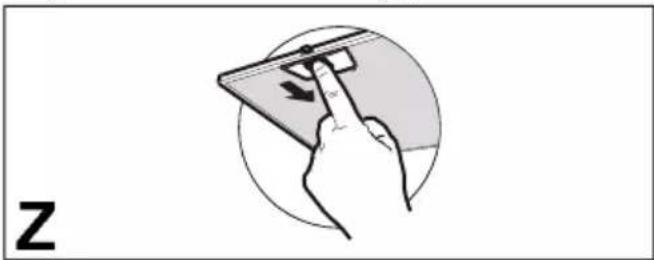

• Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung häufiger zu reinigen und können in der Spülmaschine gewaschen werden (Z).

• Die Haube mit einem feuchten Lap- pen und einem flüssigen Neutralreiniger reinigen. BELEUCHTUNG

• Ersatzteile sind bei unserem Kundenbetreuer erhältlich (Details am Ende des Handbuchs)

• Die Lampen gehören zur Gefahren- klasse 1 nach IEC/EN62471 in 20cm Abstand und zur ausgenommenen Gefahrenklasse nach IEC/EN62471 in 30cm Abstand.

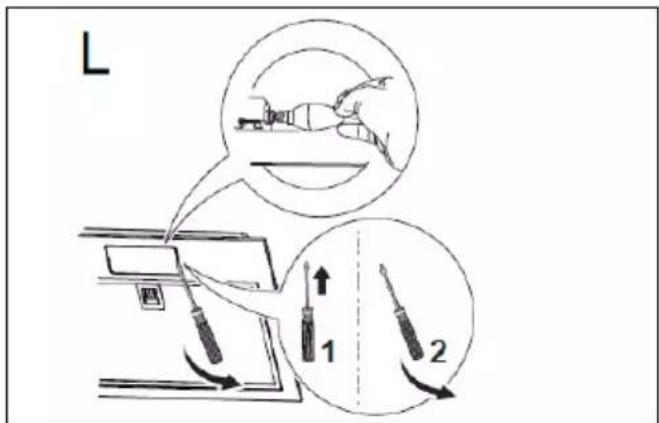

• BEL CHIM 603PYR: Siehe Abbildungen (L) zum Entfernen der Abdeckung, die die Lampe schützt.

• Achten Sie beim Lampenwechsel auf scharfe Kanten

T13 TECHNISCHE DATEN

Nennleistung Motor (W)

Nennleistung Motor (W)
