BEDIENUNGSANLEITUNG A560+ Noxon

DAB/DAB+/FM & Internetradio

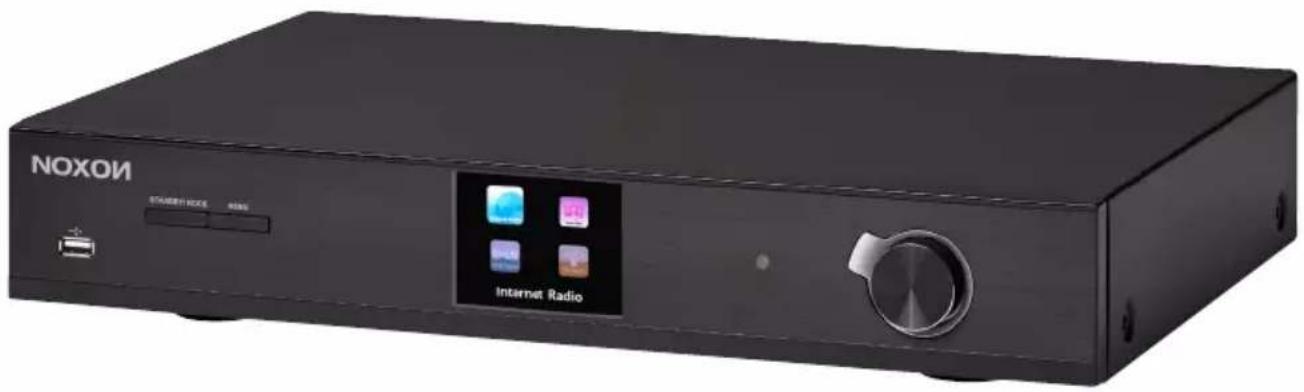

NOXON A560+

Quick Start Guide

Wichtige Hinweise!

Sicherheit

• Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren diese auf.
• Beachten Sie alle Warnhinweise und folgen den Anweisungen, um Beschädigungen zu vermeiden.
• Verwenden Sie dieses Gerät nur im Innenbereich.
• Um Feuer, elektrische Schläge oder Schäden am Gerät zu verhindern, stellen Sie das Gerät bitte auf einen ebenen und trockenen Untergrund.
• Benutzen Sie das Gerät nicht in der Nähe von Wasser oder anderen Flüssigkeiten.
• Halten Sie das Gerät von direkter Sonneneinstrahlung, Heizkörpern, offenen Flammen und anderen Wärmequellen fern.
• Benutzen Sie nur das beigelegte Netzteil. Achten Sie beim Anschluss des Netzteils darauf, dass die richtige Spannung am Netz anliegt. (Details hierzu finden Sie direkt auf dem Netzteil). Wenn Sie das Gerät längere Zeit nicht benutzen, sollten Sie es von der Stromversorgung trennen. Bitte ziehen Sie nie direkt am Kabel, um Kurzschlüsse zu vermeiden. Außerdem sollte das Gerät bei aufkommendem Gewitter vorsorglich vom Netz getrennt werden.
• Wird das Gerät starken Temperaturschwankungen ausgesetzt, so lassen Sie es für etwa eine Stunde stehen, ohne es anzuschließen. Es könnte sich im Gerät Kondensfeuchtigkeit gebildet haben, welche die Funktionalität beeinträchtigt.
• Reinigen Sie den NOXON nur mit einem trockenen oder höchstens leicht angefeuchteten, fuselfreien Tuch. Reinigungsmittel können die Oberfläche des Gerätes in Mitleidenschaft ziehen und sollten nicht verwendet werden.
• Kurz: gehen Sie bitte „vernünftig“ mit dem Gerät um. Eine vorsätzliche oder selbstverursachte Schädigung wird natürlich nicht von den Garantieleistungen abgedeckt. Vielen Dank.

Umwelt

• Das Produkt enthält Batterien, die der europäischen Richtlinie EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen.
• Dieses Produkt erfüllt die EU Richtlinie EC und darf nicht über den normalen Hausmüll entsorgt werden.
• Bitte informieren Sie sich bei den örtlichen Behörden über die korrekte Entsorgung – Sie helfen dadurch die Umwelt zu schützen!

Lieferumfang

Bitte überprüfen Sie zunächst die Vollständigkeit des Pakets. Der Lieferumfang des NO-XON umfasst mindestens:

• NOXON A560+
• Netzteil
  • DAB/ FM, W-LAN und Bluetooth Antenne
  • Fernbedienung mit Batterie
  • Schnellstartanleitung (DE, EN, ES, FR, IT, NL)

Schnellstart für Profis

Diese Schnellstart-Anleitung zeigt Ihnen, wie Sie Ihr NOXON-Gerät in Betrieb nehmen. Ausführlichere Beschreibungen und Sonderkonfigurationen finden Sie im erweiterten Handbuch, welches Sie von unserer Webseite (www.noxonradio.de) herunterladen können

Vorab-Check

Ihr NOXON ist ein Netzwerk-Gerät, welches wie alle derartigen Geräte in Ihr Netzwerk eingebunden werden muss, bevor Sie loslegen können!

Was brauchen Sie?

• Einen schnellen Internetanschluss (z.B. DSL, idealerweise mit Flatrate)
• Einen Router für den Internetzugang, für den kabellosen Betrieb einen so genannten W-LAN Router (Wireless LAN)
• Ein Netzwerkkabel, falls Sie Ihr Gerät nicht kabellos ans Internet anbinden möchten
• Bei WLAN-Einbindung: Ihren Netzwerkschlüssel (WEP, WPA oder WPA2)

Dieser dient wie jeder Schlüssel zur Absicherung vor unbefugtem Zugriff, und wurde mit Ihrem Netzwerk eingerichtet. Für den Zugang zu einem so gesicherten Netzwerk muss der Schlüssel in einem späteren Schritt im NOXON eingegeben werden. Sollte Ihr Netzwerk über keinen Schlüssel verfügen, kann sich das Gerät ohne diese Eingabe mit dem Internet verbinden.

Hinweis: Sollten Sie nicht sicher sein, ob Sie einen solchen Schlüssel in Ihrem Netzwerk benutzen, versuchen Sie es einfach erst einmal ohne Eingabe! Sollte das Gerät danach nicht funktionieren, wiederholen Sie den Einrichtungs-Vorgang.

Dann sollten Sie allerdings den Schlüssel kennen. Bitten Sie gegebenenfalls die Person, die Ihr Netzwerk eingerichtet hat, um Hilfe.

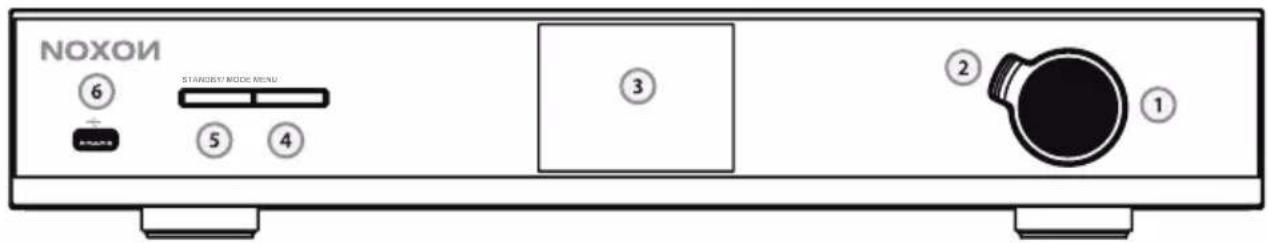

Überblick: vorne

1. Navigationsrad mit Push-Funktion zur Auswahl – Durch Drehen in der Listenansicht scrollen Sie durch das Menü. Um einen Menüpunkt auszuwählen drücken Sie einmal auf das Rad.
2. Back-Button – Damit springen Sie einen Schritt zurück in der Auswahl.
3. Farbdisplay
4. Menü – damit gelangen Sie zum Hauptmenü.
5. Standby On/Off – hier wird das A560+ zum Leben erweckt und auch wieder in den Schlaf geschickt.
6. USB-Anschluss – hier können Sie USB-Massenspeichermedien anschließen.

hinten

1. DIGITAL OUT: Verbinden Sie diese optische Buchse mit einem TOS-Link-Kabel z.B. mit dem digitalen Anschluss Ihres Verstärker.
2. Digitaler Koaxialausgang: Verbinden Sie diese Buchse mit einem „koaxiales“ Kabel (Chinch) z.B. mit dem digitalen Anschluss Ihres Verstärker.

3. ANALOG OUT: Schließen Sie an diese analoge Buchsen (Chinch) mit einem Chin-chkabel.

4. LAN – zum kabelgebundenen Netzwerkbetrieb nutzen Sie bitte diese RJ45-Buchse.

5. POWER – verbinden Sie das mitgelieferte Netzkabel mit dieser Buchse.
6. WLAN-Antenne: Für den drahtlosen Empfang muss hier die mitgelieferte WLAN Antenne angeschlossen werden.
7. Bluetooth-Antenne: Für guten Bluetooth-Empfang wird hier eine mitgelieferte Bluetooth-Antenne angeschlossen

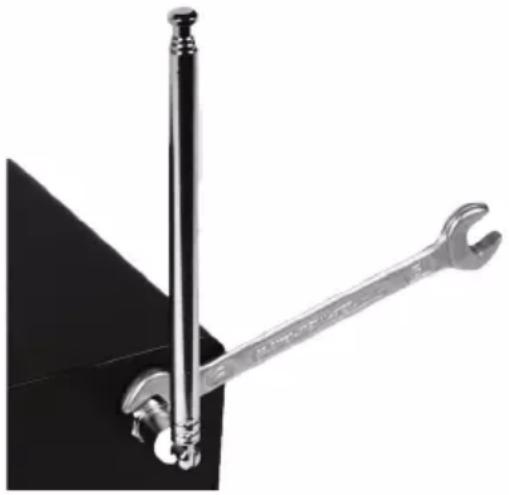

8. Teleskopantenne für DAB und FM - Befestigen der Teleskopantenne

Schrauben Sie die Teleskopantenne im Uhrzeigersinn auf die Anschlussbuchse, bis Sie einen Widerstand spüren. Um sicher zu gehen, dass sich die Antenne nicht löst, können Sie einen 11er Schraubenschlüssel benutzen. Bitte beachten Sie, dass Sie die Mutter auf keinen Fall zu fest anziehen!

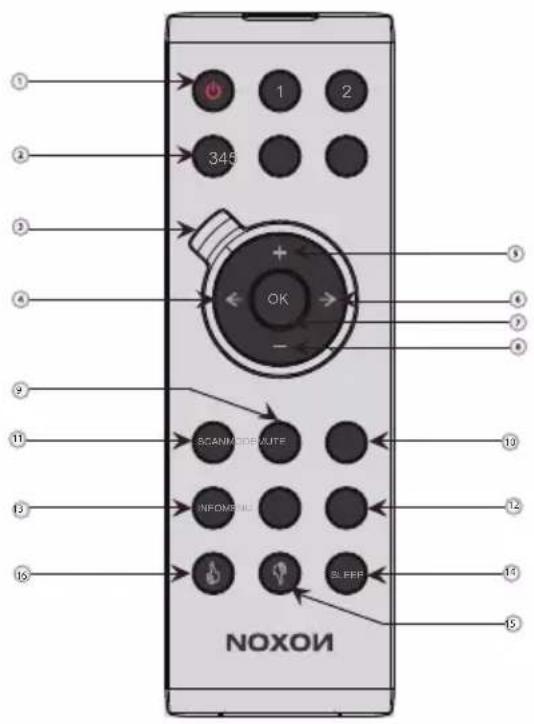

Die Fernbedienung (Batterie CR 2025)

Hier finden Sie fast die gleichen Bedienelemente und Funktionen wie am iRadio.

1. Standby On/Off
2. Zahlenfeld / Stationstasten 1 bis 5
3. Back-Button – Damit springen Sie einen Schritt zurück in der Auswahl.
4. In der Listenansicht blättern Sie durch das Menü rückwärts
5. Lautstärke höher
6. In der Listenansicht blättern Sie durch das Menü vorwärts
7. Auswahl - Bestätigung (ok)
8. Lautstärke leiser
9. Mode (DAB+, FM-, Internetradio, USB oder Musikabspieler
10. Mute / Ton aus
11. Suchlauf
12. Zum Hauptmenü
13. zeigt weitere Informationen an
14. Sleeptimer Einstellen
15. Noch unbesetzt - Update folgt
16. Noch unbesetzt - Update folgt

Einrichten

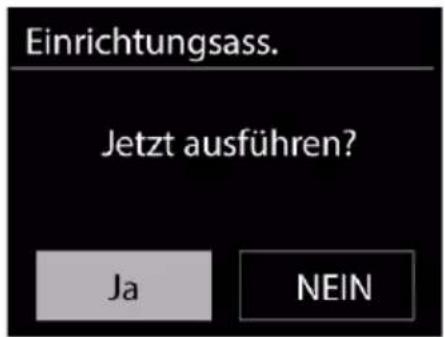

Ist Ihr iRadio das erste Mal zum Leben erwacht, folgen nun die Schritte zur erstmaligen Einrichtung in Ihrem Netzwerk: Begrüßt werden Sie vom Einrichtungs-Assistenten, der Sie höflich fragt, ob Sie ihn starten möchten.

Wählen Sie die Antwort mit dem Navigationsrad oder den „Links“ und „Rechts“ Tasten auf der Fernbedienung eine Sprache für das Menü aus und bestätigen Sie – wie auch in allen weiteren Menüs – die Auswahl, durch Drücken des Navigationsrads oder ok auf der Fernbedienung.

Anschließend geben Sie das Zeitformat (12/24 Stunden) ein. Sie können sich die richtige Zeit aus dem Internet holen (dann wählen Sie bitte „Update von Internet“) oder einfach von Hand einstellen (in dem Fall wählen Sie bitte „Kein Update“).

Das Datum hat das Format „Tag – Monat – Jahr“. Nutzen Sie zur Einstellung bitte entweder das Navigationsrad (was deutlich schneller geht) oder die Tasten „Links“ / „Rechts“ auf der Fernbedienung. Bestätigen Sie die Eingaben jeweils über den Druck auf das Navigationsrad oder mit dem OK-Button der Fernbedienung.

Ist das geschafft, fehlt nur noch die Verbindung zum Netzwerk. Keine Sorge, auch das ist nicht weiter schwer – der Netzwerk-Assistent wird Ihnen dabei unter die Arme greifen. Wie das genau funktioniert, erklären wir Ihnen in unserer ausführlichen Anleitung weiter hinten. Hier nur schon einmal ein kurzer Überblick (immerhin befinden Sie sich ja noch im Kapitel „Überblick“), da wollen wir ja niemanden langweilen.

Bestätigen Sie kurz, dass Sie im „größten Teil Europas“ wohnen. Anschließend gibt Ihnen der Einrichtungsassistent die Möglichkeit, zwischen dem Anschluss per Kabel und dem drahtlosen WLAN-Anschluss zu wählen.

SSID

Mein WLAN-Netzwerk

WLAN-Netzwerk des Nachbarn

Bevorzugen Sie die Kabelvariante, wählen Sie [Kabel] aus. Der Einrichtungsassistent verbindet sich daraufhin automatisch mit ihrem Router und die Sache ist gegessen – Sie sind drin!

Wird das iRadio hingegen per WLAN eingebunden, wählen Sie bitte Ihr WLAN-Netz auf dem Display aus

Nach der Auswahl des gewünschten Netzes müssen Sie noch das Passwort eingeben, um sich mit dem WLAN zu verbinden.

Schlüssel:

1	2	3	4	5	6
8	9	.	_	-	@
	a	b	c	d	e
g	h	i	j	k	l
n	o	p	q	r	s

BKSP

OK

CANCEL

Bewegen Sie sich wie gewohnt mittels Navigationsrad, Push-Funktion und Back-Taste durch die Auswahl.

Den fertig eingegebenen Schlüssel bestätigen Sie bitte mit OK. Das „OK“-Feld erreichen Sie übrigens ebenfalls über das Navigationsrad.

Anschließend versucht sich das A560+, mit Ihrem Netzwerk zu verbinden. Nur Geduld, das kann beim ersten Mal etwas dauern. Haben Sie sich nicht vertippt, meldet der Einrichtungsassistent wenig später Vollzug.

Fertig – das war es schon. Noch ein Druck auf das Navigationsrad und Sie gelangen ins Hauptmenü – und können mit Ihrem NOXON A560+ in die wunderbare Welt des Internetradios eintauchen.

Hinweis: Wir empfehlen, die Firmware des Geräts von Zeit zu Zeit auf den neuesten Stand hin zu überprüfen und gegebenenfalls zu aktualisieren – nur so haben Sie Zugriff auf die neuesten Funktionen ihres Gerätes. Wie das geht, erfahren Sie weiter hinten in diesem Handbuch.

Hören und Genießen

Nach erfolgreicher Einrichtung stehen Ihnen die (fast) unendlichen Weiten des Internet-radios zur Verfügung.

Hauptmenü
Internet Radio >
UPnP	>
Schlummer	>
Wecker	>
Systemeinstellungen >

Wählen Sie im Hauptmenü den Eintrag „Internet Radio“ aus und bestätigen die Auswahl.

Im darauf folgenden Menü können Sie entweder direkt zu einem der zuletzt gehörten Sender springen, sich die komplette Senderliste anzeigen lassen, zu den Systemeinstellungen abbiegen oder – falls Sie es sich doch noch anders überlegt haben – wieder zum Hauptmenü zurückkehren.

Internet Radio
Zuletzt gehört	>
Senderliste	>
Systemeinstellungen	>
Hauptmenü	>

Entscheiden Sie sich für die Senderliste, so navigieren Sie im darauf folgenden Untermenü – je nach persönlichem Geschmack – zu dem Sender Ihrer Wahl.

Internet Radio

Meine Favoriten >

Local Deutschland >

Sender >

Podcasts >

Meine hinzugefügten Radio >

Internet Radio 03:28

BBC R5LiveSportX

Bit-Rate: 32 kbps

Codec: WMA

Abtastrate:

44.1 kHz

Lautstärke

15

Bedingt durch die große Anzahl an verfügbaren Sendern weltweit, ist unsere Datenbank übersichtlich nach Ländern, Genres, populäre Stationen, usw. sortiert und wird immer auf dem Laufenden gehalten.

Nach der Auswahl startet nun die Wiedergabe.

Im Wiedergabe-Bildschirm finden Sie Informationen über den gespielten Sender und – falls übertragen – Angaben zum Sender oder dem Künstler und Titel des gerade gespielten Songs.

Zur Lautstärkeanpassung während der Wiedergabe benutzen Sie bitte die Tasten + / - auf der Fernbedienung des Radios bzw. des Verstärkers.

DAB, DAB+ und UKW

Mit Ihrem NOXON A560+ empfangen Sie nicht nur zahlreiche Radiostationen aus dem Internet, sondern auch die über DAB, DAB+ und UKW ausgestrahlten Rundfunksender! Bitte beachten Sie, dass Sie hierfür über eine geeignete Empfangsmöglichkeit verfügen müssen. DAB und DAB+ werden von den Rundfunkanstalten zum Teil nicht flächendeckend ausgestrahlt. Eine Empfangsprognosse erhalten Sie unter: www.digitalradio.de

Anschließen

Der Anschluss gestaltet sich denkbar einfach: Verbinden Sie ein Standard-Antennenkabel mit Koax-Steckern oder die mitgelieferte Teleskopantenne mit dem Tuner-Anschluss des iRadios und Ihrem Antennen- bzw. Kabelanschluss.

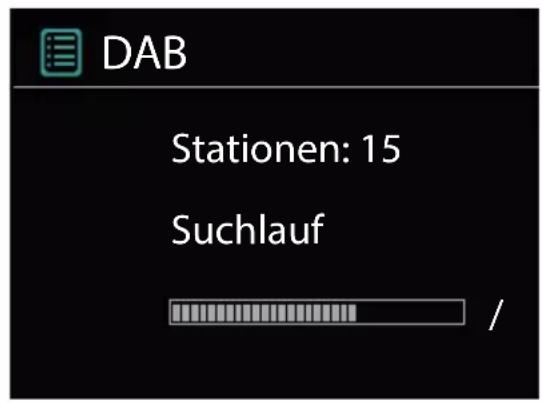

Suchlauf

Mit dem Navigationsrad wählen Sie im Hauptmenü den Unterpunkt „DAB“ und bestätigen mit einem Druck auf das Navigationsrad. Dann wählen Sie „Vollständiger Suchlauf“, worauf das iRadio sämtliche in Ihrem Empfangsbereich zur Verfügung stehenden DAB und DAB+ Sender für Sie findet.

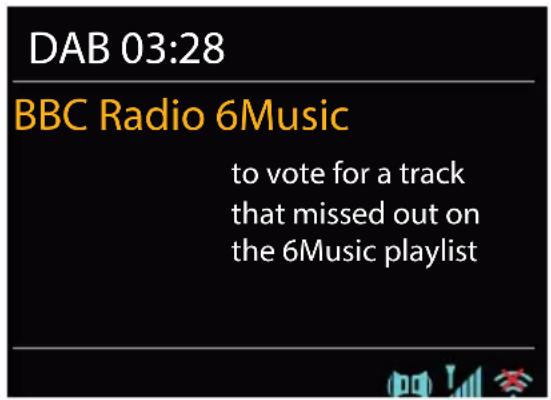

Im DAB-Menü finden Sie den Unterpunkt „Senderliste“. Mit einem Druck auf das Navigationsrad können Sie dort aus den vom Suchlauf gefundenen Sendern auswählen. Weiteres Drücken des Navigationsrads zeigt verschiedene Informationen zum gerade gespielten Sender an.

Wenn Ihnen ein bestimmter Sender besonders gut gefällt, können Sie diesen durch längeres Drücken einer der Favoriten-Tasten direkt am Gerät oder auf der Fernbedienung abspeichern, sodass sie den Sender später durch kurzes Drücken derselben Taste sofort und ohne den Umweg über die Menüs abrufen können.

Senderliste bereinigen

Wenn in der Senderliste ein Fragezeichen vor dem Sendernamen angezeigt wird, kann das iRadio diesen Sender nicht mehr empfangen. Das kann durch einen schlechteren Empfang, aber auch durch eine Umstellung seitens der Sendeanstalten begründet sein. Damit solche nicht mehr verfügbaren Sender die Senderliste nicht unübersichtlich erscheinen lassen, wählen Sie im DAB-Menü den Unterpunkt „Senderliste bereinigen“ und bestätigen die Sicherheitsabfrage mit „Ja“.

Senderreihenfolge

Der Unterpunkt „Senderreihenfolge“ im DAB-Menü überlässt Ihnen die Entscheidung, ob Sie die Rundfunkstationen in der Senderliste lieber in alphanumerischer Reihenfolge oder nach einzelnen Ensembles (das sind Gruppen von in einem „Paket“ zusammen ausgestrahlten Sendeern) sortiert bekommen möchten.

Wir wünschen Ihnen viel Vergnügen mit Ihrem neuen NOXON A560+!

Sie erreichen NOXON Deutschland unter:

www.noxonradio.de/de/support

Support-Hotline: 02157 - 3027155

Hinweis: Der Aufbau und die Funktion der Software kann sich bei einem Firmware Update ändern! Achtung: Bitte überprüfen Sie sofort nach einem Software update, nach dem Sie die Internetverbindung mit Ihrem NOXON A560+ hergestellt haben!

Wichtig! Entfernen Sie niemals das Stromkabel während des Updates. Warten Sie bis sich das NOXON A560+ komplett aktualisiert hat.
