BEDIENUNGSANLEITUNG B108 Montarbo

BEDIENUNGSANLEITUNG - ABSCHNITT 1

NOTICE D'EMPLOI - SECTION 1

1 INHALT DER VERPACKUNG 22
2 MECHANISCHE/AKUSTISCHE KOMPONENTEN 23
3 KONFIGURATIONSOPTIONEN 23
4 BEDIENFELD 24
5 VERSORGUNG 26
6 BLUETOOTH® VERBINDUNG 27
7 QUICK SETUP 27
8 ZUBEHÖR 28
9 INSTALLATIONSBEISPIELE 28
10 FEHLERBEHEBUNG 29
11 TECHNISCHE DATEN 30

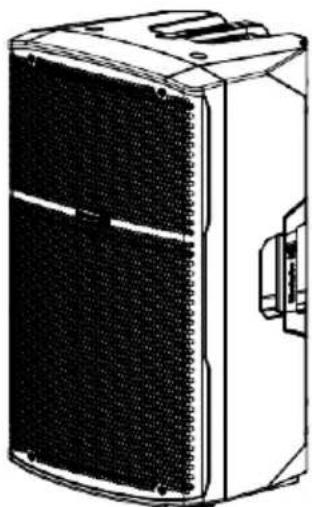

1 VERPACKUNGSINHALT

■ 1 x Lautsprecher Serie B
■ 1 x Bedienungsanleitung - Abschnitt 1
■ 1 x Bedienungsanleitung - Abschnitt 2
■ 1 x Spezielles Versorgungskabel für Ihr Einsatzgebiet

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden.

Danke, dass Sie ein Produkt der italienischen Firma Montarbo erworben haben, die seit 1962 im Dienst von Musik und professionellen Audioausrüstungen steht. Die ausgereiften und fortschrittlichen Montarbo Produkte sind auf größte Detailpflege und Langlebigkeit ausgelegt. Die Zuverlässigkeit entspricht den hohen Qualitätsstandards und dem Umweltbewusstsein im Einklang mit den Kernwerten der Firma.

Die aktiven Lautsprecher der Serie B sind vielseitig, ergonomisch und portabel. Sie eignen sich für PA-Anlagen in kleinen bis mittelgroßen Anwendungen, verfügen über einen Mixer mit drei Eingängen für Quellen jeder Art, inklusive der per Bluetooth® von Geräten wie Smartphones und Tablets übertragenen Signale. Ein DSP mit 4 Presets stimmt die akustischen Leistungswerte auf die verschiedenen Einsatzbedingungen ab.

2 MECHANISCHE/AKUSTISCHE KOMPONENTEN

Die Lautsprecher verfügen über einen Kompressionstreiber für die hohen Frequenzen (1" für B108, 1,35" für die anderen Modelle) und einen 8", 10", 12" sowie 15" Wandler jeweils für B108, B110, B112 und B115. Die mechanische Konstruktion beinhaltet 3 integrierte Griffe sowie einen Flansch zur Säulenbefestigung. Die Modelle B110, B112 und B115 sind mit verstellbarem Neigungswinkel ausgerüstet (0/7,5°). Darüber hinaus ermöglichen zwei Gehäuseseiten mit 40° Neigung den Einsatz als Bühnenmonitor.

Für jedes Modell sind außerdem auf Wunsch Abdeckungen für sicheren Transport und schnell installierbaren Witterungsschutz erhältlich.

€ KONFIGURATIONSOPTIONEN

FÜR WEITERE INFORMATIONEN SIEHE KAPITEL 9

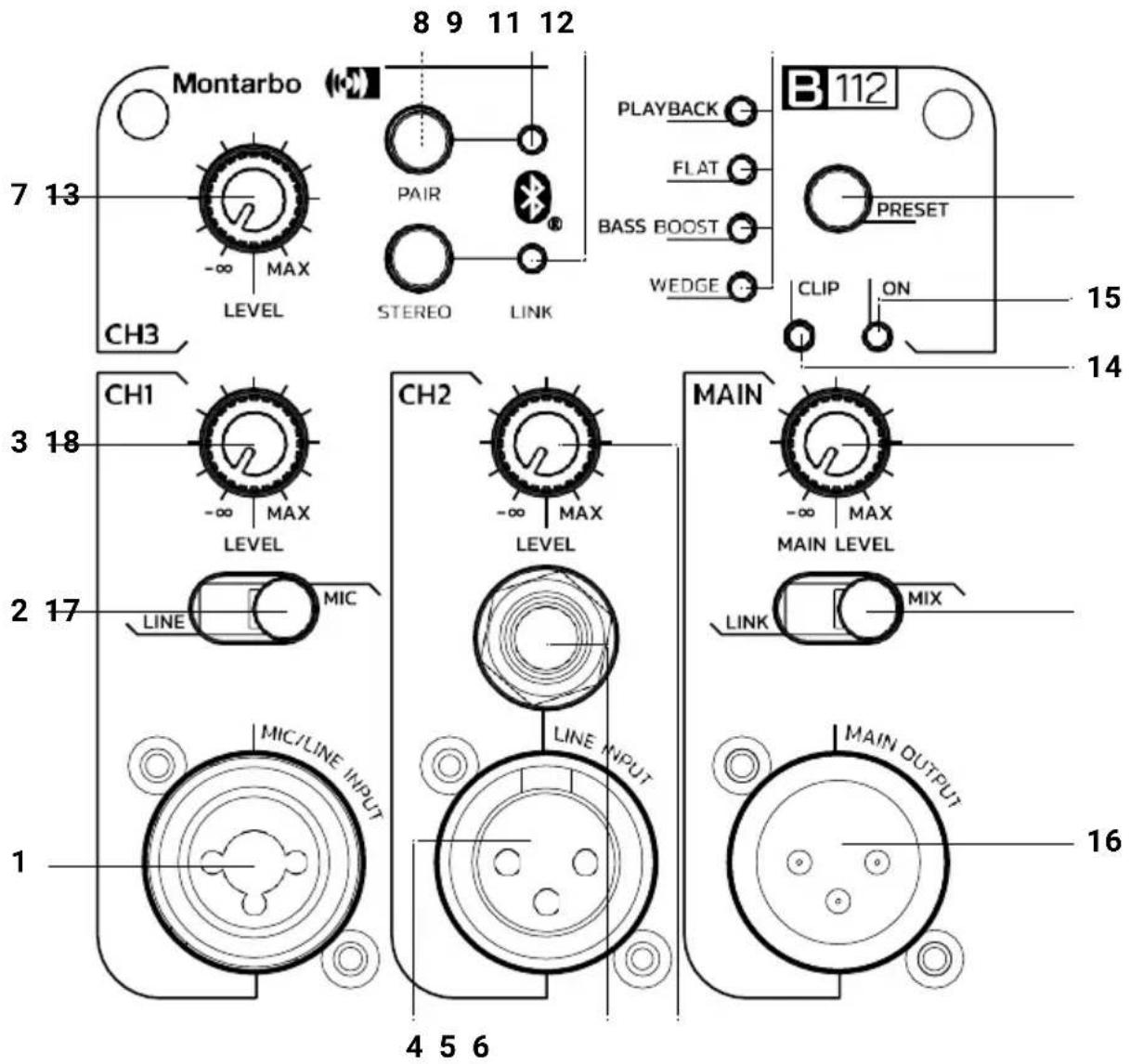

4 BEDIENFELD

8 9 11 12 Montarbo 7 13 -∞ MAX LEVEL PAIR STEREO LINK PLAYBACK B 112 FLAT BASS BOOST WEDGE PRESET CLIP ON 15 CH3 CH1 3 18 -∞ MAX LEVEL 2 17 LINE MIC MIC/LINE INPUT 1 4 5 6 CH2 -∞ MAX LEVEL LINE INPUT MAIN -∞ MAX MAIN LEVEL LINK MIX MAIN OUTPUT 16

1 MIC/LINE INPUT

Combo-Eingang XLR/Klinke 6,35 mm für Mikrofon- und Line-Signale.

2 WAHLSCHALTER LINE/MIC

Mit diesem Wahlschalter kann die Empfindlichkeit des Eingangs eingestellt werden.

3 LEVEL CH1

Dieser Regler regelt den Pegel von Kanal 1; zum Anheben der Verstärkung nach rechts drehen, zur Absenkung nach links drehen.

4 LINE INPUT

Eingang für Line-Pegelsignale mit Buchse XLR-F.

5 LINE INPUT

Eingang für Line-Pegelsignale mit Klinkenstecker 6,35mm.

6 LEVEL CH2

Dieser Regler regelt den Pegel von Kanal 2; zum Anheben der Verstärkung nach rechts drehen, zur Absenkung nach links drehen.

7 LEVEL CH3

Dieser Regler regelt den Pegel von Kanal 3; zum Anheben der Verstärkung nach rechts drehen, zur Absenkung nach links drehen.

8 PAIR

Mit dieser Taste werden Smartphones oder Tablets synchronisiert und angeschlossen. Für die Vorgehensweise siehe Kapitel 6 Bluetooth ^® -VERBINDUNG.

9 LED PAIR

Leuchtanzeige für Bluetooth®-Verbindungsstatus. Blinkt beim Synchronisieren mit dem Mobilgerät, ist bei bestehender Verbindung erleuchtet.

10 AUX INPUT

Unsymmetrischer Eingang mit Stereo-Buchse 3,5mm für den verkabelten Anschluss von externen Geräten (PCs, Smartphones, Tablets usw.).

11 LINK

Diese LED ist beim Audio-Streaming permanent erleuchtet.

12 PRESET LED

Diese LEDs weisen auf das jeweils aktive Preset hin, und zwar PLAYBACK, FLAT, BASS BOOST und WEDGE.

Diese Presets sind für die verschiedenen Anwendungen optimiert. PLAYBACK ist ideal für die Wiedergabe von Audioaufnahmen und/oder Karaoke, FLAT für Konzerte, BASS BOOST für die Wiedergabe von Audio mit Tieffrequenzen wie DJing und Disko-Musik, WEDGE dient dagegen beim Einsatz als Bühnenmonitor.

13 PRESET

Mit diesem Wahlschalter kann aus vier Presets das jeweils für die gewünschte Anwendung optimale gewählt.

14 LED CLIP

Diese LED leuchtet auf, wenn das Lautsprechersignal nahezu verzerrt ist. In einem solchen Fall sowohl MAIN-Signal als auch das Signal der aktiven Kanäle herunterdrehen.

15 LED ON

Diese LED leuchtet auf, wenn der Lautsprecher an das Stromnetz angeschlossen und der Einschalter auf ON ist.

16 LINE OUTPUT

Dieser Ausgang XLR-M stellt ein symmetrisches Line-Pegelsignal bereit, wobei das Signal durch den entsprechenden Wahlschalter deflniert wird.

17 LINK/MIX

Mit diesem Wahlschalter kann festgelegt werden, ob das zu einem anderen Lautsprecher ausgehende Signal dem an den Eingängen (LINK) anliegenden oder dem unter den drei Eingangskanälen gemischten und von MAIN gesteuerten Signal entsprechen soll (MIX).

18 MAIN LEVEL

Dieser Regler regelt den Ausgangspegel des aktiven Lautsprechers.

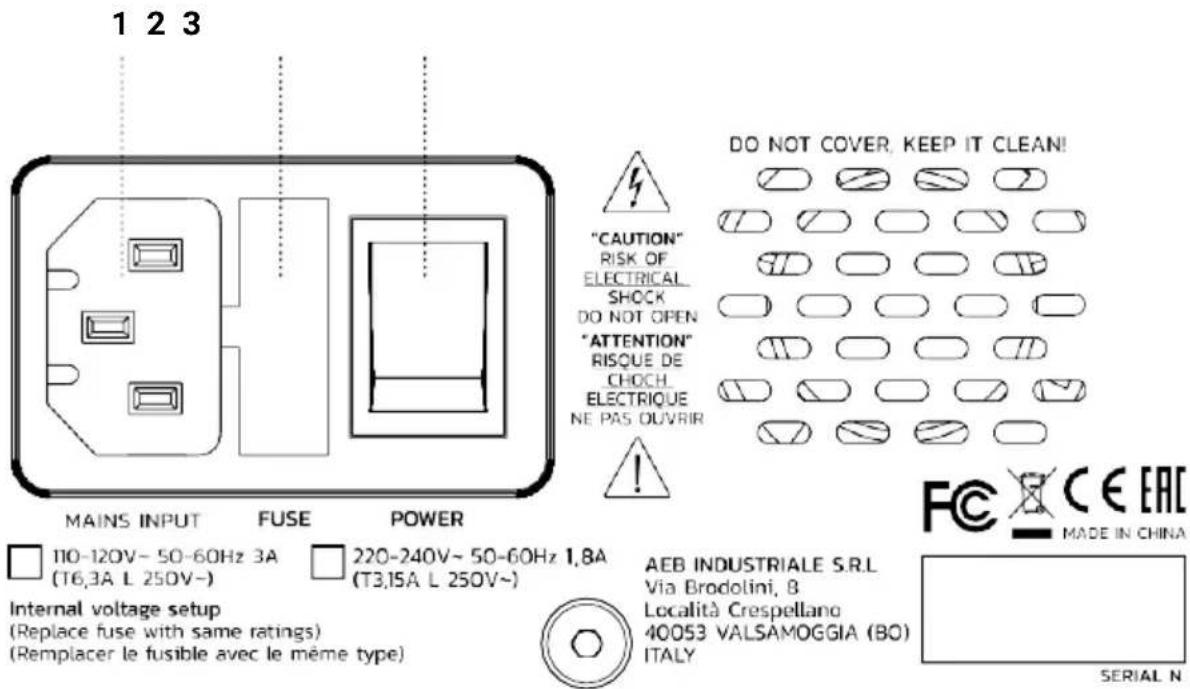

5 STROMVERSORGUNG

1 2 3 MAINS INPUT FUSE POWER □ 110-120V~ 50-60Hz 3A (T6,3A L 250V~) □ 220-240V~ 50-60Hz 1,8A (T3,15A L 250V~) Internal voltage setup (Replace fuse with same ratings) (Remplacer le fusible avec le même type) DO NOT COVER, KEEP IT CLEAN! "CAUTION" RISK OF ELECTRICAL SHOCK DO NOT OPEN "ATTENTION" RISQUE DE CHOCH. ELECTRIQUE NE PAS OUVRIR AEB INDUSTRIALE S.R.L Via Brodolini, B Località Crespellano 40053 VALSAMOGGIA (BO) ITALY SERIAL N FC CE EAC MADE IN CHINA

1 MAINS INPUT

EC-E ngang m t ntegr ertem Netzfl ter n jeder Verpackung m tge efert w rd e n für das jeweilige Gebiet geeignetes Stromversorgungskabel. Schließen Sie bei ausgeschaltetem Lautsprecher das Stromkabel an diesen Eingang an. Trennen Sie zu Ihrer Sicherheit niemals den Erdungsstift.

2 FUSE

Schutzsicherung.

WARNUNG: Sicherung nur mit einer Sicherung des gleichen Typs und mit denselben Werten ersetzen.

Wenden Sie sich an eine autorisierte Servicestelle, falls die Sicherung weiterhin durchbrennt.

3 POWER ON/OFF

Schalter zum Ein-/Ausschalten des aktiven Lautsprechers.

6 BLUETOOTH®-VERBINDUNG

• Vergewissern Sie sich, dass das mit dem Lautsprecher zu synchronisierende Gerät eingeschaltet und zur Bluetooth®
• Verbindung bereit ist. Drücken Sie bei eingeschaltetem Lautsprecher die Taste PAIR, um die Bluetooth®- Synchronisierung zu starten. Die entsprechende grüne LED blinkt.
• Prüfen Sie auf dem mobilen Gerät, ob der Name des Lautsprechers (z.B. B108) in der Liste der verfügbaren Geräte erscheint.
• Wählen Sie das Lautsprechermodell, um das Gerät zu synchronisieren. Die einwandfreie Verbindung wird durch permanentes Leuchten der entsprechenden LED gemeldet.
• Regeln Sie die Pegel CH3 und MAIN für die gewünschte Lautstärke bei der Wiedergabe der gewählten Titel im synchronisierten Gerät.

MIT EINEM ZWEITEN LAUTSPRECHER

• Halten Sie auf dem ersten, bereits synchronisierten Lautsprecher die Taste STEREO einige Sekunden lang gedrückt. Die blaue LED LINK beginnt zu blinken.
• Schalten Sie den zweiten Lautsprecher ein und drücken Sie auf dessen Taste PAIR, wonach die LED zu blinken beginnt. Bei erfolgreicher Synchronisierung bleiben die LED LINK des ersten Lautsprechers sowie die LED PAIR des zweiten Lautsprechers erleuchtet.
• Regeln Sie LEVEL CH3 und MAIN des zweiten Lautsprechers; das vom Quellgerät eingehende Signal wird aus beiden Lautsprechernwiedergegeben.

7 QUICK SETUP

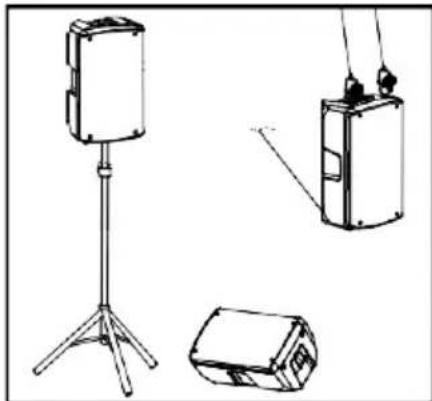

Platzieren Sie den Lautsprecher entsprechend der gewünschten Installation

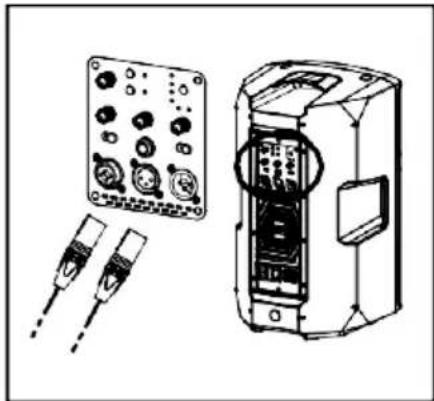

Schließen Sie die Audioquellen an die Eingänge (Kanalpegel auf Null) an

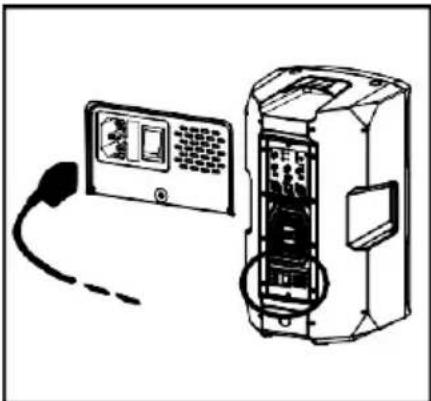

Schließen Sie das Stromkabel an und schalten Sie den Lautsprecher ein

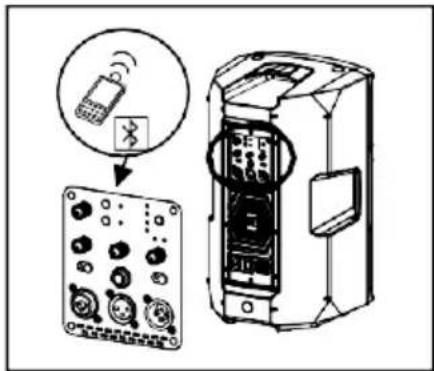

Aktivieren und synchronisieren Sie Bluetooth®

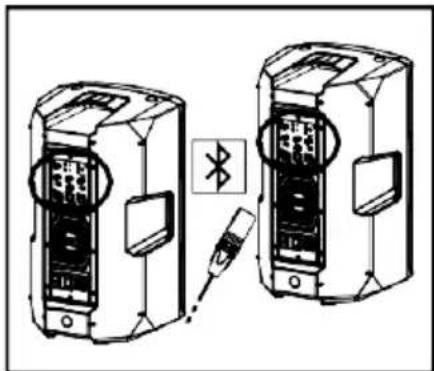

Verbinden Sie weitere Lautsprecher (mittels Bluetooth ^® oder Kabeln)

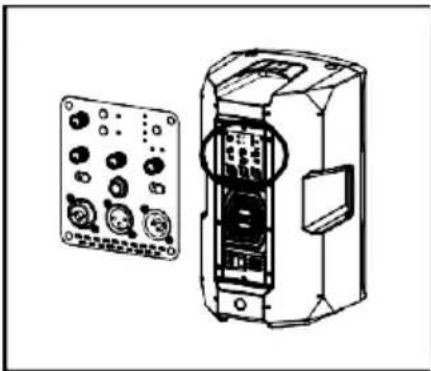

Stellen Sie die gewünschte Lautstärke ein

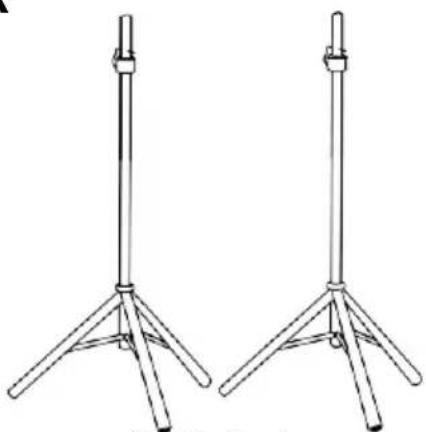

8 ZUBEHÖR

9 INSTALLATIONSBEISPIELE

Die Aufstellung ist intuitiv. Für die Wiedergabe zu einem sitzenden oder stehenden Publikum empflehlt sich die Verwendung zertiflzierter Stative auf ebener Oberflache, wobei Versorgungs- und Signalkabel so zu verlegen sind, dass sie weder begehbar noch gespannt sind und keine Stolpergefahr bzw. keine Sicherheitsgefährdung darstellen.

INSTALLATION AUF STATIV

Der Lautsprecher kann auf das optionale Stativ mit standardmäßigem Säulendurchmesser 35 mm installiert werden. Die maximal zulässige Höhe zwischen Lautsprecherbasis und Boden beträgt 170 cm. Für jeden weiteren Einsatz ist eine zusätzliche Befestigung erforderlich (nicht im Lieferumfang). Die Modelle B110, B112 und B115 sind mit verstellbarem Neigungswinkel ausgerüstet (0/7,5°).

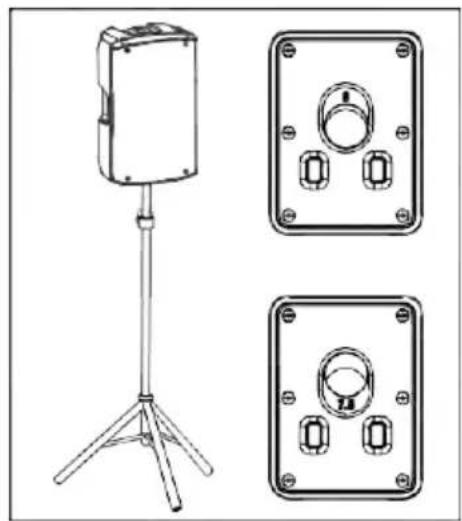

WEDGE-INSTALLATION

Der Lautsprecher kann mithilfe der geneigten Gehäuseausführung als Live-Monitor platziert werden. In diesem Fall sollte das Preset WEDGE am Bedienfeld gewählt werden.

Der Lautsprecher kann unter Anwendung der Eyebolt-Haken (Ringschrauben) installiert werden. Die Positionierung wird auf der nebenstehenden Abbildung dargestellt, wo der hintere Eyebolt eine Regulierung des Endwinkels (MAX. 45°) ermöglicht.

Der Lautsprecher lässt sich nicht einschalten

■ Überprüfen, ob der Lautsprecher korrekt mit der Stromversorgung verbunden ist.
■ Überprüfen, ob das Stromversorgungskabel mit VDE-Stecker korrekt eingesteckt ist.

Der Lautsprecher lässt sich zwar anschalten, doch es kommt kein Klang

■ Überprüfen, ob die Anschlüsse an den Eingängen der Audiokanäle (CH1, CH2 bzw. CH3) korrekt sind.
■ Überprüfen, ob die verwendeten Kabel unversehrt sind. Ausschließlich hochwertige Kabel in perfektem Zustand verwenden.
■ Überprüfen, ob die Audioquellen eingeschaltet sind und ein Ausgangssignal liefern.
■ ?ie k?rrekte Empfindlichkeit des Eingangs ?n C?1 ?erpr?en.
■ Die korrekte Synchronisierung des Bluetooth®-Signals überprüfen.
■ Die Lautstärke des Ausgangs MAIN überprüfen.

Der Klang aus dem Lautsprecher ist leise oder verzerrt:

■ Die für die Eingänge des Mixers geeignete Lautstärke der Quellen einstellen.
■ Überprüfen, ob die verwendeten Kabel beschädigt sind. Ausschließlich hochwertige Kabel in perfektem Zustand verwenden.
■ Lautstärkepegel von Eingängen und MAIN überprüfen.
■ Das Ausgangssignal des gekoppelten Bluetooth®-Geräts überprüfen.
■ Pegel der Eingänge MIC, LINE und/oder MAIN niedriger drehen.
■ Sicherstellen, dass kein Line-Signal am Kanal 1 mit MIC-Empfindlichkeit anliegt.

Hintergrundgeräusche

■ Die Stromversorgung unterbrechen und alle angeschlossenen Geräte trennen.
■ Das Signal sämtlicher Quellen überprüfen, um die Störungsursache lokalisieren zu können.

11 TECHNISCHE DATEN

MODELL	B 108	B 110	B 112	B 115
TYP	2-Wege-Bassreflex	2-Wege-Bassreflex	2-Wege-Bassreflex	2-Wege-Bassreflex
MAX. SPL (@ 1m)	125 dB	126 dB	129 dB	130 dB
Frequenzgang (-10 dB)	68Hz-20KHz	60Hz-20KHz	54Hz-20KHz	50Hz-20KHz
Frequenzgang (-6 dB)	73Hz-19KHz	64Hz-19KHz	57Hz-19KHz	55Hz-19KHz
HF	1" (25mm) Treiber	1.35" (34mm) Treiber	1.35" (34mm) Treiber	1.35" (34mm) Treiber
LF	8" - 2" V.C (50mm)	10" - 2" V.C (50mm)	12"-2.5"V.C(65mm)	15"-2.5"V.C(65mm)
Abdeckung(HxV)	90° H x 60° V	90° H x 60° V	90° H x 60° V	90° H x 60° V
Frequenzweiche	2,1 kHz	1,8 kHz	1,8 kHz	1,8 kHz
Verstärkungsklasse	D + A/B D + A/B		D	D
RMS-Leistung	200 W	200 W	600 W	600 W
Spitzenleistung	400 W	400 W	1200 W	1200 W
Kühlung	Konvektion	Konvektion	Kühlventilator	Kühlventilator
Betriebsspannung	110-120V~ 50-60Hz220-240V~ 50-60Hz	110-120V~ 50-60Hz220-240V~ 50-60Hz	110-120V~ 50-60Hz220-240V~ 50-60Hz	110-120V~ 50-60Hz220-240V~ 50-60Hz
Temperatur der Betriebsumgebung	-20° +45°	-20° +45°	-20° +45°	-20° +45°
DSP	28/56 bit	28/56 bit	28/56 bit	28/56 bit
Erweiterte Funktionen	FIR-filter	FIR-filter	FIR-filter	FIR-filter
AD/DA-Wandler	24 bit, 48 kHz	24 bit, 48 kHz	24 bit, 48 kHz	24 bit, 48 kHz
Bluetooth®	5.0 (Stereo)	5.0 (Stereo)	5.0 (Stereo)	5.0 (Stereo)
I-/O-Anschlüsse	CH1: ComboCH2: XLR-F + Klinke6,35mm (1/4")AUX IN:Miniklinke 3,5mmLINE OUT: XLR-M	CH1: ComboCH2: XLR-F + Klinke6,35mm (1/4")AUX IN:Miniklinke 3,5mmLINE OUT: XLR-M	CH1: ComboCH2: XLR-F + Klinke6,35mm (1/4")AUX IN:Miniklinke 3,5mmLINE OUT: XLR-M	CH1: ComboCH2: XLR-F+Klinke6,35mm (1/4")AUX IN:Miniklinke 3,5mmLINE OUT: XLR-M
Bedienelemente	KanalpegelMAIN-PegelPRESET-WahlschalterEmpfindlichkeitKanal 1Ausgang LINK/MIX	KanalpegelMAIN-PegelPRESET-WahlschalterEmpfindlichkeitKanal 1Ausgang LINK/MIX	KanalpegelMAIN-PegelPRESET-WahlschalterEmpfindlichkeitKanal 1Ausgang LINK/MIX	KanalpegelMAIN-PegelPRESET-WahlschalterEmpfindlichkeitKanal 1Ausgang LINK/MIX
Sicherung	T5AL 250V~T2,5AL 250V~	T5AL 250V~T2,5AL 250V	T6,3AL 250V~T3,15AL 250V~	T6,3AL 250V~T3,15AL 250V~
Verbrauch bei1/8 der Leistung(durchschnittlicheEinsatzbedingungen)	0.6 A (110-120V~)0.39 A (220-240V~)	0.6 A (110-120V~)0.39 A (220-240V~)	1.47 A (110-120V~)0.89 A (220-240V~)	1.47 A (110-120V~)0.89 A (220-240V~)
Verbrauch bei1/3 der Leistung(maximaleEinsatzbedingungen)	1.1 A (110-120V~)0.85 A (220-240V~)	1.1 A (110-120V~)0.85 A (220-240V~)	3 A (110-120V~)1.8 A (220-240V~)	3 A (110-120V~)1.8 A (220-240V~)
Verbrauch imZustand Standby	19 W	19 W	19.2 W	19.2 W
Inrush-Strom	15,8 A	15,8 A	6,3 A	6,3 A
Gehäusematerial	Polypropylen	Polypropylen	Polypropylen	Polypropylen
Abmessungen(L x H x T)	250 x 430 x 237 mm(9.8" x 16.9" x 9.3")	310x524.5x280mm(12.2" x 20.6" x 11")	365x625x345mm(14.4"x24.6"x13.6")	430x725x405mm(16.9"x28.5"x15.9")
Gewicht	8.5 kg (18.74 lb)	11.3 kg (24.92 lb)	17.9 kg (39.46 lb)	21.6 kg (47.62 lb)
MODELL	B 108	B 110	B 112	B 115
