Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Diese Gebrauchsanweisung enthält wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.

Symbol Typ Bedeutung
	WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr
	GEFAHR EINES ELEKTRISCHEN SCHLAGES	Gefährliche Spannung
	BRANDGEFAHR Warnung: Brandgefahr / entflammbare Materialien
	ACHTUNG Gefahr von Personen- und Sachschäden
	WICHTIG / HINWEIS Bestimmungsgemäße Verwendung des Gerätes

INHALT

1.SICHERHEITSHINWEISE 4
1.1 Allgemeine Sicherheitshinweise .... 4
1.2 Hinweise zum Aufstellen und Anschließen 8
1.3 Während des Betriebs 8
1.4 Warnhinweise zur Reinigung und Wartung 10
2.Installation und Vorbereitung für den Gebrauch.... 12
2.1 Hinweise für den Installateur 12
2.2 Elektrischer Anschluss und Sicherheitshinweise.... 13
2.3 Kippschutzkit 14
2.4 Einstellen der Standfüße 14
3.PRODUKTMERKMALE 15
4. Verwenden des Produkts.... 16
4.1 Kochfläche-Steuerung 16
4.2 Backofen-Einstellknöpfe 20
4.3 Gartabelle 21
4.4 Verwenden des digitalen Touch-Kurzzeitweckers 21
Einstellen der Uhrzeit 21
4.5 Zubehör 22
5.REINIGUNG UND WARTUNG 22
5.1 Reinigung 22
5.2 Wartung 25
6.FEHLERBEHEBUNG UND TRANSPORT 26
6.1 Fehlerbehebung 26
6.2 Transport 27

1. SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.
• Diese Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in diesem Dokument beschrieben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisung lesen.

1.1 ALLGEMEINE SICHERHEITSHINWEISE

- Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug – halten Sie Kinder davon fern. Kinder dürfen Reinigungs- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführen.

⚠️ WARNING: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Achten Sie darauf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden.

⚠️ ⚠️ WARNING: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein

und einen Brand verursachen. Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen. Schalten Sie stattdessen den Herd aus, und bedecken Sie die Flamme mit einem Deckel oder einer Feuerdecke.

⚠ VORSICHT: Die Garvorgang muss überwacht werden. Ein kurzfristiger Garvorgang muss ständig überwacht werden.

⚠️ ⚠️ ⚠️ WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.

⚠️ ⚠️ ⚠️ WARNING: Hat die Oberfläche Sprünge, müssen Sie das Gerät sofort ausschalten. Es besteht Stromschlaggefahr.

• Legen Sie bei Induktions-Kochfelder keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Schalten Sie bei Induktions-Kochfeldern die Kochzone stets anhand des Einstellknopfes aus. Verlassen Sie sich nicht auf die Topferkennung.
• Entfernen Sie bei Kochfeldern mit Abdeckung vor dem Öffnen der Abdeckung alle darauf vorhandenen Verunreinigungen (verschüttetes Kochgut). Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

⚠️WARNUNG: Um das Gerät gegen Umkippen zu sichern, müssen die Haltewinkel montiert werden(nähere Informationen finden Sie in

der Gebrauchsanweisung zum Kippschutzkit).

• Das Gerät wird beim Betrieb heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.
• Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit heiß.
• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Oberflächen von Backöfen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Bersten der Türscheibe oder Schäden an Oberflächen führen kann.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

⚠️ ⚠️ ⚠️ WARNING: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.

⚠️ ACHTUNG: Von außen zugängliche Teile können beim Kochen oder Grillen heiß werden. Halten Sie kleine Kinder vom Gerät fern, wenn dieses eingeschaltet ist.

• Das Gerät wurde unter Einhaltung der einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.
• Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführt werden, können Sie gefährden. Nehmen Sie keine Änderungen an den Eigenschaften des Herdes vor. Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.

- Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsnetz und/oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für dieses Gerät sind auf dem Typenschild angegeben.

⚠️ ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmitteln, für den Gebrauch im Haushalt sowie ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.

• Heben oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.
• Es wurden alle erforderlichen Maßnahmen ergriffen, um Ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.
• Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Lassen Sie Kinder nicht auf die Backofentür klettern oder darauf sitzen, während sie geöffnet ist.
• Bitte halten Sie Kinder und Tiere von diesem Gerät fern.
• Halten Sie Gegenstände, die empfindlich auf Magnetfelder reagieren (wie Kreditkarten, EC-Karten, Uhren und dergleichen) vom

Induktionskochfeld fern, während es in Betrieb ist. Wir empfehlen Menschen mit einem Schrittmacher dringend, sich vor Benutzung des Induktionskochfeldes ihren Kardiologen zu fragen.

1.2 HINWEISE ZUM AUFSTELLEN UND ANSCHLIESSEN

• Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.
• Das Gerät darf nur von einem autorisierten Techniker installiert werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.
• Während Sie das Gerät auspacken, sollten Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.
• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.
  • Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100°C standzuhalten.
• Das Gerät darf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tür installiert werden.

1.3 WÄHREND DES BETRIEBS

- Wenn Sie den Backofen das erste Mal einschalten, nehmen Sie möglicherweise einen leichten Geruch wahr. Das ist vollkommen normal. Der Geruch rührt

von den Isoliermaterialien und den Heizelementen her. Deshalb sollten Sie den Backofen vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Sorgen Sie in dieser Zeit für eine gründliche Belüftung der Umgebung, in welcher der Herd installiert ist.

• Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den heißen Dampf, der beim Öffnen aus dem Backofen entweicht.
• Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.
• Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zu nehmen bzw. hineinzulegen.
• Der Ofen darf auf keinen Fall mit Aluminiumfolie ausgekleidet werden, da er sich dadurch überhitzen könnte.
• Legen Sie während des Garens keine Gerichte oder Backbleche direkt auf den Ofenboden. Der Boden würde dann so heiß, dass es zu Schäden am Gerät kommen könnte.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperaturen in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus, und decken Sie die Pfanne mit ihrem Deckel oder einer Feuerdecke zu.

• Stellen Sie Pfannen immer mittig auf die Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht angestoßen werden.
• Wenn das Gerät längere Zeit nicht benutzt wird,

schalten Sie den Netzhauptschalter aus. Schließen Sie bei längerer Nicht-Verwendung auch das Gasventil.

• Achten Sie stets darauf, dass die Einstellknöpfe in der Stellung „0“ (Aus) stehen, wenn das Gerät nicht verwendet wird.
  • Die Backbleche kippen nach unten, wenn sie herausgezogen werden. Sorgen Sie dafür, dass kein heißes Gargut verschüttet wird oder herunter tropft, wenn Sie es aus dem Backofen herausnehmen.
• Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die Backofentür verziehen, oder sie kann beschädigt werden.
• Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade. Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).

⚠️ ACHTUNG: Das Innere des Ablagefachs kann während der Verwendung des Gerätes heiß werden. Berühren Sie nicht die Innenoberflächen.

- Hängen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.

1.4 WARNHINWEISE ZUR REINIGUNG UND WARTUNG

• Vergewissern Sie sich, dass die Spannungsversorgung zum Gerät netzseitig unterbrochen ist, bevor jegliche Reinigungs- oder Wartungsarbeiten durchgeführt werden.
• Entfernen Sie nicht die Einstellknöpfe, um das Bedienfeld zu reinigen.
• Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerät sicherzustellen, empfehlen wir, stets Original-

Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen.

CE-Konformitätserklärung

Unsere Produkte entsprechen den geltenden EG-Verordnungen, -Beschlüssen und -Richtlinien sowie den Anforderungen der Normen, auf die verwiesen wird.

Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt. Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich.

Die Gebrauchsanweisungen gelten für mehrere Modelle. Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihrem Modell.

2. Installation und Vorbereitung für den Gebrauch

WARNUNG: Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.

• Eine unsachgemäße Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.
• Vergewissern Sie sich vor der Installation des Geräts, dass die lokalen Versorgungsbedingungen (Spannung und Frequenz des Stromnetzes und/oder Gasart und Gasdruck im Gasversorgungsnetz) kompatibel zu den Einstellungen des Gerätes ist. Die Anschlusswerte für dieses Gerät sind auf dem Typenschild angegeben.
  • Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).
• Wenn das Gerät mit herausnehmbaren Einschubführungen (für Ofengitter) ausgestattet ist und die Gebrauchsanweisung Rezepte wie Joghurt enthält, müssen für diese die Ofengitter entfernt und muss der Ofen im dafür vorgesehenen Garmodus betrieben werden. Informationen zum Entfernen der Ofengitter finden Sie im Abschnitt REINIGUNG UND WARTUNG.

2.1 hinweiSe für den inStAllAteur Allgemeine Hinweise

• Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
• Stellen Sie sicher, dass sich in der direkten Nähe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung

usw. befinden, die in Brand geraten könnten.

• Die Arbeitsplatte und Möbel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperaturen von über 100°C standhalten können.
- Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden.
- Das Gerät kann in der Nähe von anderen Möbelstücken aufgestellt werden, sofern in dem Bereich, in dem das Gerät aufgestellt werden soll, die Höhe dieser Möbelstücke nicht die Höhe der Kochfeldoberfläche übersteigt.

Einbauen des Herdes

• Wenn die Küchenmöbel höher sind als die Kochfeldoberfläche, muss der Abstand zwischen den Küchenmöbeln und den Seiten des Gerätes mindestens 10 cm betragen, um eine ausreichende Luftzirkulation zu gewährleisten.
• Wenn über dem Gerät eine Dunstabzugshaube oder ein Schrank montiert werden sollen, muss der Sicherheitsabstand zwischen der Kochfeldoberfläche und jeglichem Schrank/jeglicher Dunstabzugshaube den in der Abbildung unten aufgeführten Werten entsprechen.

A (mm) Schrank 420

B (mm) Dunstabzugshaube 650/700

C (mm) Gerätebreite

D (mm) 50

A

B

D

2.2 elektriScher AnSchluSS und SicherheitShinweiSe

WARNUNG: Der elektrische Anschluss des Gerätes muss von einem autorisierten Servicemitarbeiter oder einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser

Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden.

WARNUNG: Das Gerät muss geerdet sein.

• Vor dem Anschluss des Gerätes an die Spannungsversorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).

- Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden. Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabel darf nur von einer qualifizierten Fachkraft ausgetauscht werden.

- Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden.

• Das Netzkabel muss von heißen Teilen

des Gerätes ferngehalten werden und darf nicht gebogen oder gequetscht werden. Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.

- Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschaltet werden, um die Sicherheitsvorschriften zu erfüllen.

- Das Gerät ist für eine Spannungsversorgung mit 220-240 V\~.380-415 3N\~ ausgelegt. Wenn am Anschlussort eine andere Spannungsversorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.

- Das Netzkabel (H05VV-F) muss lang genug sein, damit es an das Gerät angeschlossen werden kann.

- Der mit Sicherungen abgesicherte Schalter muss auch nach dem Einbau des Gerätes leicht zugänglich sein.

- Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.

- Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schließen.

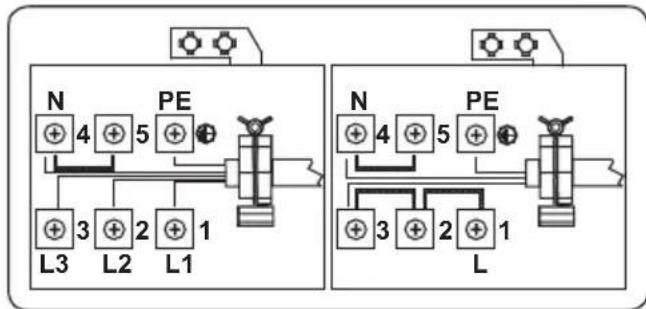

• Der richtige Klemmenanschluss ist auf

dem Anschlusskasten dargestellt.

2.3 KIPPSCHUTZKIT

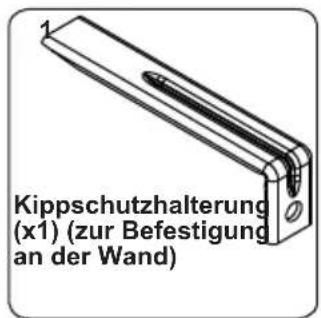

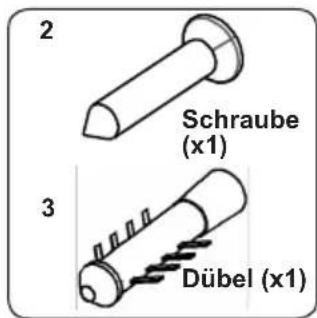

Kippschutzhalterung (x1) (zur Befestigung an der Wand)

2 Schraube (x1) 3 Dübel (x1)

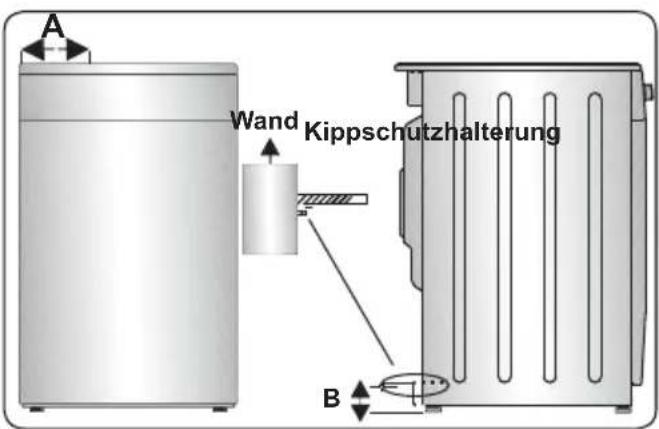

In der Tüte mit den Dokumenten ist ein Kippschutzkit enthalten. Befestigen Sie die Kippschutzhalterung (1) mit der Schraube (2) und dem Dübel (3) lose an der Wand. Halten Sie dabei die in der Abbildung und Tabelle unten aufgeführten Abmessungen ein. Passen Sie die Höhe der Kippschutzhalterung an die Höhe des Schlitzes im Herd an, und drehen Sie die Schraube fest. Schieben Sie das Gerät an die Wand, und stellen Sie dabei sicher, dass die Kippschutzhalterung ordnungsgemäß in den Schlitz an der Rückseite des Gerätes eingeführt wird.

A Wand Kippschutzhalterung B

Produktabmessungen(Breite x Tiefe x Höhe) (cm)	A (mm)	B (mm)
60X60x90 (Doppelbackofen) 29	7,5 52
50X60x90 (Doppelbackofen) 24	7,5 52
90x60x85 430 107
60x60x90 309,5 112
60x60x85 309,5 64
50x60x90 247,5 112
50x60x85 247,5 64
50x50x90 247,5 112
50x50x85 247,5 64

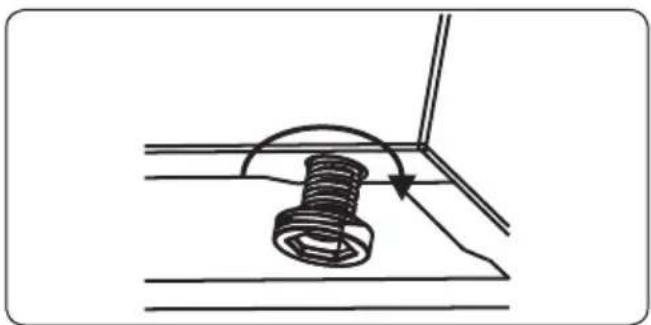

2.4 EINSTELLEN DER STANDFÜSSE

Das Gerät steht auf 4 verstellbaren Standfüßen. Für einen sicheren Betrieb ist es wichtig, dass das Gerät ordnungsgemäß ausgerichtet ist. Stellen Sie sicher, dass das Gerät waagerecht steht, bevor Sie mit dem Kochen beginnen. Um das Gerät höher zu stellen, drehen Sie die Standfüße gegen den Uhrzeigersinn. Um das Gerät niedriger zu stellen, drehen Sie die Standfüße im Uhrzeigersinn.

Das Gerät kann durch Verstellen der Standfüße um bis zu 30 mm höher gestellt werden. Das Gerät ist schwer. Daher wird empfohlen, dass das Gerät von mindestens 2 Personen angehoben wird. Ziehen Sie das Gerät niemals über den Boden.

Wichtig: Die Merkmale der einzelnen Produkte können sich unterscheiden und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen.

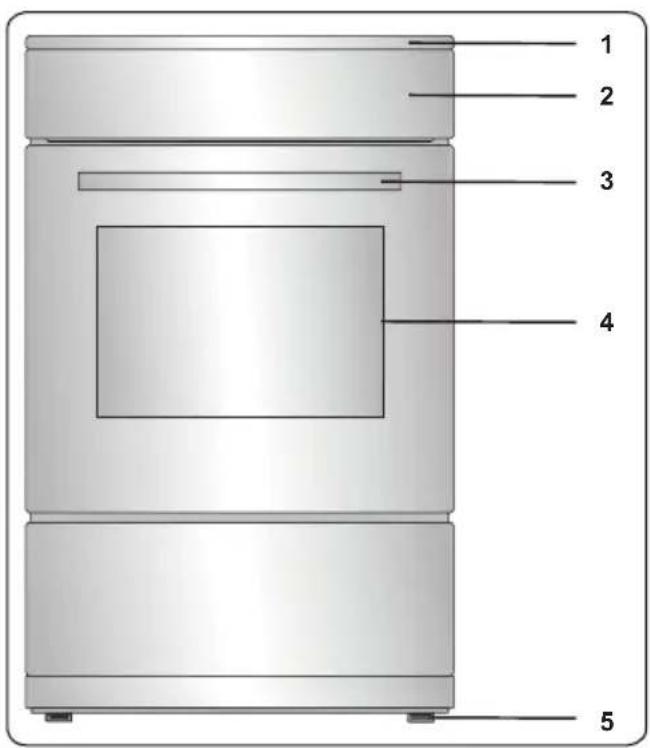

Liste der Komponenten

1 2 3 4 5

1.Kochfeld
2.Bedienfeld
3. Backofentürgriff
4. Backofentür
5.Einstellbare Füße

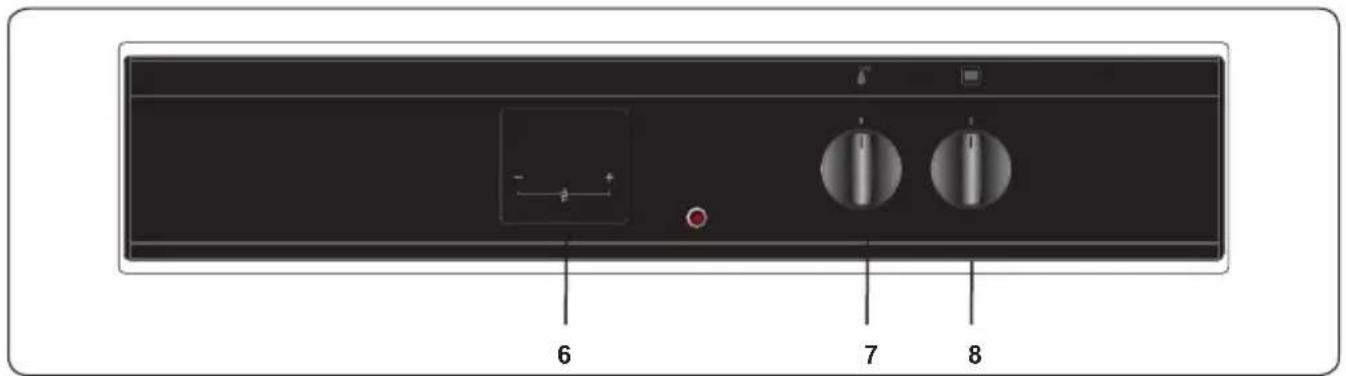

Bedienfeld

6 7 8

6.Timer
7.Temperatur-Einstellknopf für Backofen
8. Einstellknopf für Backofenfunktion

4. Verwenden des Produkts

4.1 KOCHFLÄCHE-STEUERUNG

Induktionsfeld

Die Information der folgenden Tabelle dient nur der Orientierung.

Einstellungen	Nutzung für
0 Element aus
1 – 3 Sanftes Erwärmen
4 – 5	Schonender Siedeprozess, langsames Erwärmen
6 – 7 Aufwärmen und schneller Siedeprozess
8 Kochen, Braten und Anbraten
9 Maximale Hitze
P Boost-Funktion

Kochgeschirr

• Benutzen Sie dickes, flaches Kochgeschirr von hoher Qualität mit einem glatten Boden – aus Stahl, emailliertem Stahl, Gusseisen oder Edelstahl. Die Qualität und Form des Kochgeschirrs wirkt sich direkt auf die Kochleistung aus.
• Benutzen Sie kein Kochgeschirr mit konkav oder konvex geformten Boden. Für die Induktionserwärmung eignet sich kein Kochgeschirr aus Aluminium und Edelstahl mit nicht-ferromagnetischem Boden und auch kein Kochgeschirr aus Glas, Kupfer, Messing, Keramik oder Porzellan.
• Wenn Sie prüfen wollen, ob sich Ihr Kochgeschirr für das Induktionskochen eignet, können Sie einen Magneten an den Boden des Kochgeschirrs halten. Wenn der Magnet haften bleibt, eignet sich das Kochgeschirr üblicherweise für das Induktionskochen – oder Sie geben ein wenig Wasser in das Kochgeschirr und stellen es auf eine maximal aufgedrehte Kochplatte. Das Wasser muss sich in wenigen Sekunden erwärmen.
• Bei der Nutzung bestimmter Pfannen erzeugen diese vielleicht diverse Geräusche. Dies liegt am Design der Pfannen und hat keinen Einfluss auf die Funktionalität oder Sicherheit der Kochfläche.

• Für die beste Kochleistung sollten Sie die Pfanne in der Mitte des Kochfelds platzieren.

• Wenn die Leistungsstufe gewählt wird, blinkt auf der Anzeige der Kochplatte das Symbol ↘ wenn ein nicht geeigneter Topf oder gar kein Topf auf die Kochplatte gestellt wird. Das Kochfeld schaltet sich nach 2 Minuten automatisch ab.

• Wenn eine geeignete Pfanne auf das Kochfeld gestellt wird, verschwindet das Symbol und das Kochen wird auf der ausgewählten Leistungsstufe fortgesetzt.
• Für eine optimale Energieübertragung sollte der Durchmesser des Kochgeschirr-Bodens dem Durchmesser der Kochplatte entsprechen.
• Der Mindestdurchmesser für Kochgeschirr bei Kochplatten mit 160 mm: D120 mm – bei Kochplatten mit 210 mm: D140 mm – und bei Kochplatten mit 290 mm: D160 mm.

Runder Kochtopfboden

Kleiner Kochtopf-durchmesser

Nicht zentral aufge- setzter Kochtopf- boden

Dieses Haushaltsgerät wird über das Drücken von Tasten bedient und die Funktionen werden durch Anzeigen und akustische Signale bestätigt.

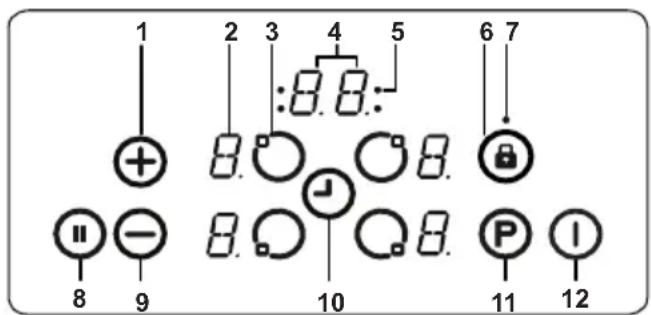

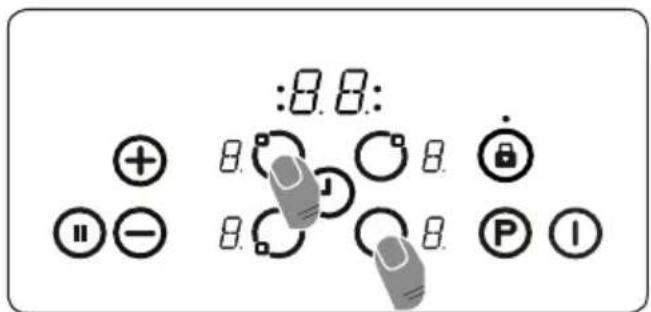

Touch-Steuereinheit

1- Erhöhung der Hitzeeinstellung / Timer
2- Kochplattenanzeige

3- Kochfeldauswahl
4- Timer-Anzeige
5- Timer-Funktion-Kochfeldanzeigen
6- Tastatursperre
7- Tastatursperrenanzeige
8- Intelligente Pause (Smart Pause)
9- Verringerung der Hitzeeinstellung / Timer
10- Timer-Auswahl
11- Boost
12- Ein/Aus

Benutzen Sie die Induktionskochplatten mit geeignetem Kochgeschirr.

Nachdem Netzspannung anliegt, leuchten alle Anzeigen kurz auf. Danach befindet sich die Kochfläche im Stand-by-Modus und kann benutzt werden.

Die Kochfläche wird gesteuert, indem Sie die entsprechende elektronische Taste drücken. Nach jedem Tastendruck folgt ein Summerton.

Anschalten des Geräts

Schalten Sie die Kochfläche mit der EIN-/AUS-Taste ein. Alle Kochfeldanzeigen zeigen eine statische „0“ und die Punkte unten rechts blinken. (Wenn innerhalb von 20 Sekunden kein Kochfeld gewählt wird, schaltet sich die Kochfläche automatisch aus.)

Abschalten des Geräts

Schalten Sie das Kochfeld jederzeit durch das Drücken von bus.

Die EIN/AUS Taste hat immer Priorität vor der Ausschaltfunktion.

Einschalten der Kochfelder

Drücken Sie die Kochfeldwahltaste des gewünschten Kochfelds. Auf der ausgewählten Kochfeldanzeige wird ein statischer Punkt angezeigt und die blinkenden Punkte auf allen anderen Kochfeldanzeigen leuchten nicht mehr.

Wählen Sie die Temperatur durch Auswahl der Hitze-erhöhen Taste ☑der Hitze-verringern Taste ☑Das Brückenelement ist jetzt betriebsbereit. Für schnellere Siedezeiten wählen Sie die gewünschte Kochstufe und aktivieren die Boost-Funktion durch Drücken der Taste „P“.

Ausschalten der Kochfelder

Wählen Sie das Feld, das Sie ausschalten möchten, indem Sie die Kochfeldauswahltaste drücken. Stellen Sie die Temperatur mit der Taste — hinunter auf „0“. (Wenn Sie gleichzeitig die Tasten und drücken, wird die Temperatur ebenfalls auf „0“ geschaltet). Wenn das Kochfeld heiß ist, wird anstatt „0“ ein „H“ angezeigt.

Ausschalten aller Kochfelder

Um alle Kochfelder gleichzeitig auszuschalten, drücken Sie die Taste①

Im Stand-by-Modus erscheint ein „H“ auf allen heißen Kochfeldern.

Restwärme-Anzeige

Die Restwärme-Anzeige zeigt an, dass die Glaskeramikfläche eine Temperatur hat, die bei einer Berührung gefährlich sein könnte.

Nach Ausschalten des Kochfelds zeigt der entsprechende Bildschirm ein „H“ an, bis die Temperatur des entsprechenden Kochfelds einen unkritischen Wert erreicht hat.

Intelligente Pause (Smart Pause)

Intelligente Pause reduziert, soweit aktiviert, die Leistung aller eingeschalteten Brenner.

Bei einer Deaktivierung der „Intelligenten Pause“ kehren die Kochfelder automatisch zur vorherigen Stufe zurück.

Wenn die „Intelligente Pause“ nicht deaktiviert wird, wird das Kochfeld nach 30 Minuten ausgeschaltet.

Drücken Sie um die „Intelligente Pause“ zu aktivieren. Die Leistung der aktivierten Kochstelle(n) wird auf Stufe 1 reduziert und „II“ erscheint in allen Bildschirmen.

Drücken Sie Erneut, um die „Intelligente Pause“ zu deaktivieren. „Il“ verschwindet und die Kochfelder laufen wieder auf der vorherigen Stufe.

Funktion der Sicherheitsabschaltung

Ein Kochfeld schaltet sich automatisch ab, wenn die Kochfeldeinstellung eine bestimmte Zeit lang nicht verändert wurde. Wenn Sie die Kochfeldeinstellung des Kochfeldes ändern, wird die Zeitdauer auf den Anfangswert zurückgesetzt. Dieser Anfangswert richtet sich nach der gewählten Temperaturstufe, wie unten dargestellt.

Hitzeeinstellung	Sicherheitsabschaltung nach
1 – 2 6 Stunden
3 – 4 5 Stunden
5 4 Stunden
6 – 9 1,5 Stunden

Kindersicherung

Nach dem Einschalten des Geräts kann die Kindersicherung aktiviert werden. Drücken Sie gleichzeitig die Einstelltaste zum Erhöhen der Hitze und die Einstelltaste zum Verringern der Hitze und

danach nochmals die Einstelltaste zum Verringern der Hitze Auf allen Kochfeldanzeigen erscheint ein „L“, welches die aktivierte Funktion der Kinder-sicherung anzeigt und die Bedienung verhindert. (Wenn eine Kochplatte heiß ist, erscheinen „L“ und „H“ im Wechsel.)

Das Kochfeld bleibt so lange im Modus Kindersicherung, bis es entsperrt wurde, sogar wenn das Gerät aus- und eingeschaltet wird.

Zur Deaktivierung der Kindersicherung schalten Sie zunächst das Kochfeld ein. Drücken Sie gleichzeitig die Einstelltaste zum Erhöhen der Hitze und die Einstelltaste zum Verringern der Hitze und danach nochmals die Einstelltaste zum Verringern der Hitze "wird nicht länger angezeigt und das Kochfeld wird ausgeschaltet.

Tastensperre

Die Funktion der Tastensperre versetzt das Gerät während des Betriebs in einen „sicheren Modus“. Es können keine Einstellungen durch einen Tastendruck vorgenommen werden (z. B. Wärmeeinstellungen). Das Gerät kann in diesem Fall nur ausgeschaltet werden.

Die Sperrfunktion wird aktiviert, wenn die Tastensperre-Taste 8 mindestens 2 Sekunden lang gedrückt wird. Diese Meldung wird immer mit einem akustischen Signal quittiert. Nach einer erfolgreichen Bedienung blinkt die Anzeige der Tastensperre und das Kochfeld wird gesperrt.

Zeitschaltuhr

Der Timer funktioniert auf zwei Arten, wie unten dargestellt.

Minuten-Timer (1 - 99 Min.)

Der Minuten-Timer kann bedient werden, wenn das Kochfeld ausgeschaltet ist. Der Timer zeigt „00“ mit einem blinkenden Punkt an.

Drücken Sie zum Verlängern der Zeit oder drücken Sie zum Verkürzen der Zeit. Der Einstellungsbereich beträgt zwischen 0 - 99 Minuten. Nachdem die angezeigte Zeit für 10 Sekunden nicht geändert wird, ist der Minuten-Timer aktiviert und der blinkende Punkt erlischt. Der Timer beginnt nach der Einstellung herunterzuzählen.

Wenn der Timer den Wert Null erreicht, ertönt ein Signalton und der Timer-Bildschirm blinkt. Der Signalton wird automatisch nach 2 Sekunden und/oder nach Berühren einer beliebigen Taste gestoppt. Der Minuten-Timer kann jederzeit geändert oder ausgeschaltet werden, indem Sie die Timer-Einstellungstaste und/oder die Taste zum Verringern des Timers verwenden. Sie können die Kochfläche jederzeit ausschalten, indem Sie berühren – dies beendet auch den Minuten-Timer.

Kochzonen-Timer (1 - 99 Min.)

Wenn die Kochfläche eingeschaltet wird, kann für jedes Kochfeld ein individueller Timer programmiert werden.

Wählen Sie ein Kochfeld und dann die Temperatureinstellung und aktivieren Sie anschließend die entsprechende Timer-Einstelltaste ☐ der Timer kann programmiert werden, um ein Kochfeld auszuschalten. Um den Timer herum sind vier LEDs angeordnet. Sie zeigen an, für welches Kochfeld der Timer eingestellt wurde.

Zehn Sekunden nach der letzten Betätigung wechselt der Timer-Bildschirm zum Timer, der als Nächstes abläuft (für den Fall, dass Sie Timer für mehrere Kochfelder programmiert haben).

Wenn der Timer abläuft, ertönt ein Signalton, die Timer-Anzeige zeigt „00“ und die entsprechende LED des Kochfeld-Timers blinkt. Das programmierte Kochfeld wird ausgeschaltet und ein „H“ wird angezeigt, wenn das Kochfeld heiß ist.

Der Signalton und das Blinken der Timer-LED werden automatisch nach 2 Minuten und/oder nach dem Drücken einer beliebigen Taste gestoppt.

Piepton

Während die Kochfläche in Betrieb ist, werden die folgenden Aktionen durch einen Piepton quittiert.

• Die normale Bedienung einer Taste wird durch einen kurzen Signalton bestätigt.
- Kontinuierliche Bedienung von Tasten über einen längeren Zeitraum (10 Sekunden) wird durch einen längeren, unterbrochenen Signalton begleitet.

Boost-Funktion

Um diese Funktion zu verwenden, wählen Sie ein Kochfeld und stellen Sie die gewünschte Garstufe ein und drücken anschließend die Taste „P“ (Boost).

Die Boost-Funktion kann nur aktiviert werden, wenn sie für die gewählte Kochplatte zur Verfügung steht. Wenn die Boost-Funktion aktiv ist, wird auf dem entsprechenden Display ein „P“ angezeigt.

Die Aktivierung des Boosters kann die maximale Leistung überschreiten – dann wird das integrierte Leistungsmanagement aktiviert.

Die erforderliche Leistungsverminderung wird durch Blinken auf der entsprechenden Kochfeldanzeige angezeigt. Das Blinken ist 3 Sekunden lang aktiv und erlaubt eine weitere Anpassungen der Einstellungen, bevor die Leistung verringert wird.

Funktion der Energieverwaltung

Wenn das Produkt zum ersten Mal eingeschaltet wird, beträgt der Ampere-Grenzwert 0. Er behält den Wert 0, bis ein neuer Wert eingestellt wird.

Wenn Sie einen Durchlauf versuchen, ohne den neuen Wert einzustellen, wird auf der Anzeige der Fehler E0 angezeigt.

Der aktuelle Grenzwert lässt sich nach dem Einschalten des Geräts innerhalb von 1 Minute einstellen.

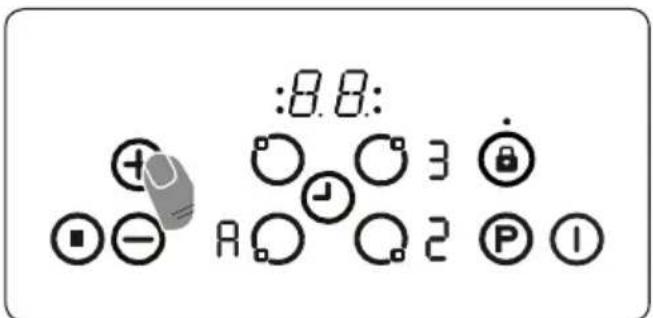

Einstellung des Stromgrenzwertes:

Wenn Sie das zweite Kochfeld und das vierte Kochfeld gleichzeitig gedrückt halten, wird auf der Anzeige der zuletzt eingestellte Ampere-Grenzwert angezeigt.

WICHTIG: Um den gewählten Ampere-Wert einzustellen, drücken Sie länger auf die Kochfeld-Tasten.

Mit den Tasten- und können Sie zwischen den aktuellen Grenzwerten umschalten.

:8.8: ⊕ ⏻ Ⓞ 3 Ⓞ ■ - ☑ ⏅ 2 Ⓟ 1

Wenn der gewünschte Grenzwert erreicht ist und Sie gleichzeitig die Tasten für die zweite Kochfläche und für die vierte Kochfläche drücken, wird der Ampere-Grenzwert eingestellt und das Gerät schaltet in den Stand-by-Modus.

:8.8: + + 3 Ⓞ ■ - A Q 2 P 1

Bei jedem Einschalten des Geräts wird der eingestellte Grenzwert auf der Anzeige eingeblendet.

Es stehen 2 verschiedene Leistungsgrenzen zur Verfügung (16 A, 32 A)

Leistungsgrenze Erforderliche Kabelgröße

16 A min. 3G, 1,5 mm2

32 A min. 3G, 4 mm ^4

WICHTIG: Wenn Sie eine höhere Leis- sgrenze als die Standardeinstellung wählen chten, muss das elektrische Netzwerk (Kabel, cker, Sicherung usw.) überprüft und bei Bedarf sprechend den örtlichen Vorschriften von einem lifizierten Techniker angepasst werden.

Fehlercodes
Im Falle eines Fehlers wird ein Fehlercode auf der Anzeige der Kochfelder angezeigt.
E1	Der Lüfter ist deaktiviert. Wenden Sie sich an einen autorisierten Servicetechniker.
E3	Die Versorgungsspannung stimmt nicht mit den Nennwerten überein. Schalten Sie die Kochfläche aus, indem Sie 1 drücken – warten Sie, bis das „H“ bei allen Kochfeldern verschwindet, schalten Sie die Kochfläche durch Drücken von 2 ein und nutzen Sie sie weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.
E4	Die Netzfrequenz unterscheidet sich von den Nennwerten. Schalten Sie die Kochfläche aus, indem Sie 1 drücken – warten Sie, bis das „H“ bei allen Kochfeldern verschwindet, schalten Sie die Kochfläche durch Drücken von 2 ein und nutzen Sie sie weiter. Wenn der gleiche Fehler erneut angezeigt wird, stecken Sie den Stecker des Gerätes aus und wieder ein. Schalten Sie die Kochfläche durch Drücken von 2 ein und nutzen Sie sie weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.
E5	Die interne Temperatur der Kochfläche ist zu heiß – schalten Sie die Kochfläche aus, indem Sie 1 drücken, und lassen Sie die Kochfelder abkühlen.
E6	Kommunikationsfehler zwischen Touchscreen und Kochfeld. Wenden Sie sich an einen autorisierten Servicetechniker.
E7	Der Spulentemperatursensor ist deaktiviert. Wenden Sie sich an einen autorisierten Servicetechniker.
E8	Der Kühlertemperatursensor ist deaktiviert. Wenden Sie sich an einen autorisierten Servicetechniker.
EA	Sättigungsfehler der großen Spule. Schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus, schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein und nutzen Sie es weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.
EC	Fehler bei der Versorgungsspannung. Schalten Sie die Kochfläche mit der Ein-/Aus-Taste aus, schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein und nutzen Sie es weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.
C1-C8	Mikroprozessor-Alarm. Schalten Sie das Kochfeld mit der Ein-/Aus-Taste aus, schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein und nutzen Sie es weiter. Falls derselbe Fehler erneut auftritt, rufen Sie bitte den nächsten Kundendienst.

4.2 BACKOFEN-EINSTELLKNÖPFE

Einstellknopf für Backofenfunktion

Drehen Sie den Einstellknopf auf das entsprechende Symbol für die gewünschte Garfunktion.Mehr Informationen zu den Funktionen finden Sie im Abschnitt „Backofenfunktionen“.

Temperaturschalter des Backofens

Drehen Sie diesen Knopf, nachdem Sie die Garfunktion eingestellt haben, um die gewünschte Temperatur einzustellen. Daraufhin leuchtet stets die Backofenthermostatleuchte, wenn das Thermostat zum Aufheizen des Backofens oder zum Halten der Temperatur eingeschaltet wird.

Backofenfunktionen

* Die Funktionen Ihres Backofens können je nach Modell abweichen.

Auftau-Funktion: Die Warnleuchten des Backofens werden eingeschaltet, und der Lüfter geht in Betrieb. Um die Auftau-Funktion zu

verwenden, legen Sie das Tiefkühlgericht auf die von unten gesehen dritte Einschubebene des Backofens. Es wird empfohlen, ein Blech unter dem Tiefkühlgericht zu platzieren, um das beim Schmelzen von Eis entstehende Wasser aufzufangen. Bei dieser Funktion werden die Speisen nicht gegart oder gebacken, sondern lediglich schneller aufgetaut.

Ober- und Unterhitze:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze beginnen zu

heizen. Bei Ober- und Unterhitze wird die Wärme so abgestrahlt, dass das Gargut gleichmäßig gegart wird. Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza. Es wird empfohlen, den Ofen 10 Minuten lang vorzuheizen und bei dieser Funktion auch nur eine Einschubebene zu verwenden.

Umluft-Funktion: Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze sowie der

Lüfter gehen in Betrieb. Diese Funktion ist besonders für das Backen von Gebäck geeignet. Das Gargut wird über die Heizelemente für Ober- und Unterhitze im Backofen gegart, und der Lüfter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Grill-Funktion: Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnt zu heizen.

Diese Funktion wird zum Grillen und Rösten von Gargut auf den oberen Einschubebenen des Backofens verwendet. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um herunter tropfendes Öl oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warnung: Beim Grillen muss die Backofentür geschlossen bleiben, und die Temperatur sollte auf 190°C estellt werden.

Grill- und Umluft-Funktion: Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement sowie der Lüfter gehen in

Betrieb. Diese Funktion eignet sich hervorragend zum Grillen von voluminöserem Gargut. Verwenden Sie die oberen Einschubebenen des Backofens, pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um herunter tropfendes Öl oder Fett aufzufangen.

⚠️ Warnung: Beim Grillen muss die Backofentür geschlossen bleiben, und die Temperatur sollte auf 190°C eingestellt werden.

4.3 GARTABELLE

Funktion	Speisen			min.
Ober- und Unterhitze	Blätterteig 1 -	2 170-190 3	5-45
	Kuchen 1 - 2	170-190 30	40
	Kekse 1 - 2	170-190 30	40
	Schmorgericht 2	175-200 40	50
	Hähnchen 1 -	2 200 45-60
Umluft	Blätterteig 1 -	2 170-190 2	5-35
	Kuchen 1 - 2	-3 150-170	25-35
	Kekse 1 - 2	-3 150-170	25-35
	Schmorgericht 2	175-200 40	50
	Hähnchen 1 -	2 200 45-60
Grillen	Gegrillte Fleischklöße	4 200	10-15
	Hähnchen * 190 50-60
	Koteletts	3 - 4 200	15-25
	Rindersteak	4 200	15-25

*Wenn vorhanden mit Brathähnchen-Spieß garen.

4.4 VERWENDEN DES DIGITALEN TOUCH-KURZZEITWECKERS

Einstellen der Uhrzeit

00:00

1. Drücken Sie gleichzeitig auf die Tasten „+“ und „-“. Daraufhin fängt die Anzeige an zu blinken.

00:00 -

1. Stellen Sie die Zeit bei blinkendem Punkt über die Tasten „+“ und „-“ ein.

Tastensperre

Die Tastensperre wird automatisch

aktiviert, nachdem der Timer 5 Sekunden lang nicht mehr verwendet wurde. Um die Timer-Tasten zu entsperren, drücken Sie 3 Sekunden lang gleichzeitig die Tasten „+“ und „-“. Anschließend kann der gewünschte Vorgang ausgeführt werden.

Einstellen der Alarmzeit

Die Alarmzeit kann auf einen beliebigen Wert zwischen 0:00 und 23:59 Stunden eingestellt werden. Das akustische Signal, das nach Ablaufen der Alarmzeit ertönt dient ausschließlich als Hinweissignal. Der Backofen wird über diese Funktion nicht eingeschaltet.

00:00

1. Drücken Sie die Tasten „+“ und „-“. Daraufhin beginnt das Symbol ⚠ zu blinken, und der Wert „000“ wird angezeigt.

23:59 -

1. Stellen Sie die gewünschte Zeit bei blinkendem Symbol ⚠ über die Tasten „+“ und „-“ ein.

23:59 - +

1. Daraufhin leuchtet das Symbol △ auf der Anzeige weiter, die Zeit wird gespeichert, und der Alarm wird gesetzt.

Wenn der Timer bei Null angelangt ist, ertönt ein akustisches Signal, und das Symbol ⚠ blinkt auf der Anzeige. Drücken Sie auf eine beliebige Taste, um das akustische Signal zu beenden. Daraufhin wird das Symbol ⚠ nicht mehr angezeigt. Der Backofen bleibt jedoch weiter eingeschaltet. Verwenden Sie den Schalter und die Backofen-Einstellknöpfe, um den Backofen auszuschalten.

Anpassen des akustischen Signals

Um die Lautstärke des akustischen Signals einzustellen, halten Sie bei angezeigter Uhrzeit die Taste „-“ ca. 1-2 Sekunden lang gedrückt bis ein akustisches Signal ertönt. Danach ertönt mit jedem weiteren Drücken der Taste „-“ ein anderes akustisches Signal. Es gibt drei verschiedene Arten

von akustischen Signalen.Wählen Sie das gewünschte akustische Signal aus, und drücken Sie keine andere Taste.Das ausgewählte akustische Signal wird nach kurzer Zeit gespeichert.

4.5 ZUBEHÖR

Tiefe Fettpfanne

Die tiefe Fettpfanne eignet sich besonders zum Garen von Schmorgerichten.

Schieben Sie die Fettpfanne in eine beliebige Einschubebene bis ganz nach hinten ein, um den ordnungsgemäßen Sitz zu gewährleisten.

Warnung:

Setzen Sie den Kombirost in die passende Einschubebene in den Garraum ein, und schieben Sie ihn bis ganz nach hinten durch.

Staufach mit Klappe

Das Gerät umfasst ein Staufach zum Lagern von Zubehör wie Backblechen, Rosten sowie kleinen Töpfen und Pfannen.

WARNUNG: Die Innenflächen werden bei der Verwendung des Backofens möglicherweise heiß. Bewahren Sie keine Lebensmittel, Gegenstände aus Kunststoff oder sonstigen brennbaren Gegenstände in der Schublade auf.

Kombirost

Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backöfen geeignetem Kochgeschirr.

5. REINIGUNG UND WARTUNG

5.1 REINIGUNG

WARNUNG: Schalten Sie das Gerät vor der Reinigung aus, und lassen Sie es abkühlen.

Allgemeine Hinweise

• Vor der Verwendung an Ihrem Gerät prüfen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.
• Ausschließlich Reinigungsgel oder -flüssigkeiten verwenden, die keine Partikel enthalten. Keine ätzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche beschädigen können.

Keine Reinigungsmittel mit Partikeln verwenden, da dadurch

Glasoberflächen, emaillierte

Oberflächen und/oder lackierte Oberflächen an Ihrem Gerät beschädigt werden können.

- Wenn Flüssigkeiten überlaufen, diese sofort entfernen, um Beschädigungen an Teilen zu vermeiden.

Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen.

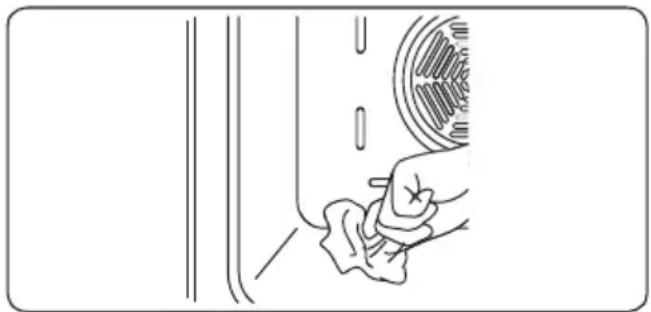

Reinigen des Garraums des Backofens

• Der Garraum von emaillierten Backöfen lässt sich am besten reinigen, wenn der Backofen noch warm ist.
• Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließend den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.
• Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.

Reinigen der Glaskeramik

Glaskeramik kann schwere Kochutensilien tragen, kann aber durch Stoßbelastung mit einem scharfkantigen Objekt brechen.

WARNUNG:Glaskeramik-

Kochfeldoberflächen – wenn die

Oberfläche Risse aufweist, das Gerät umgehen ausschalten und einen Servicetechniker rufen, da die Gefahr eines elektrischen Schlages besteht.

- Ausschließlich Reinigungsgel oder -flüssigkeiten für die Glaskeramik verwenden. Anschließend abspülen, und die Glaskeramik mit einem trockenen Tuch gründlich trockenwischen.

Keine Reinigungsmittel verwenden, die für Stahl bestimmt sind, da sie das Glas beschädigen können.

- Falls im Boden oder in der Beschichtung von Kochgeschirr Substanzen mit einem geringen Schmelzpunkt verwendet werden, können diese die Glaskeramik-Kochfeld beschädigen. Falls Kunststoff, Alufolie, Zucker oder zuckerhaltige Lebensmittel auf das heiße Glaskeramik-Kochfeld gelangen, entfernen Sie diese bitte

möglichst schnell und sicher von der heißen Oberfläche. Falls diese Substanzen schmelzen, können sie das Glaskeramik-Kochfeld beschädigen. Wenn Sie stark zuckerhaltige Lebensmittel, wie Marmelade, garen, tragen Sie nach Möglichkeit zuvor eine Schicht eines geeigneten Schutzmittels auf.

• Staub mit einem feuchten Tuch von der Oberfläche entfernen.

- Jegliche entstehenden Farbabweichungen in der Glaskeramik stellen keine Beeinträchtigung der Struktur oder Langlebigkeit der Glaskeramik dar und sind kein Anzeichen für Materialveränderungen.

Farbabweichungen in der Glaskeramik können unterschiedliche Ursachen haben:

1. Verschüttete Speisen wurden nicht von der Oberfläche entfernt.

2.Falsches Kochgeschirr beeinträchtigt die Oberfläche.

1. Verwendung ungeeigneter Reinigungsmittel.

Reinigen der Glasteile

• Die Glasteile an Ihrem Gerät regelmäßig reinigen.
• Die Glasteile innen und außen mit einem Glasreiniger reinigen. Anschließend abspülen, und mit einem trockenen Tuch gründlich trockenwischen.

Reinigen der emaillierten Teile

• Die emaillierten Teile an Ihrem Gerät regelmäßig reinigen.

• Die emaillierten Teile mit einem weichen, in Wasser eingetauchten Tuch reinigen. Anschließend erneut mit einem feuchten Tuch abwischen und dann trocknen wischen.

Die emaillierten Teile nicht reinigen, wenn sie noch heiß sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf emaillierten Teilen belassen.

Reinigen von Edelstahlteilen (sofern vorhanden)

• Die Edelstahlteile an Ihrem Gerät regelmäßig reinigen.
• Die Edelstahlteile mit einem weichen,

ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend mit einem trockenen Tuch gründlich trockenwischen.

Die Edelstahlteile nicht reinigen, wenn sie noch heiß sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen.

Reinigung lackierter Oberflächen (falls vorhanden).

- Entfernen Sie Flecken von Tomaten, Tomatenmark, Ketchup, Zitrone, Öl, Milch, zuckerhaltigen Lebensmitteln, zuckerhaltigen Getränken und Kaffee sofort mit einem in warmes Wasser getauchten Tuch. Wenn solche Flecken auf den Oberflächen eingetrocknet sind, sollten Sie sie NICHT mit harten Gegenständen (Messerspitzen, Metall- oder Kunststoff-Scheuerschwämme, oberflächenschädigende Spülschwämme) oder mit stark alkoholhaltigen Reinigungsmitteln, Fleckentfernernern, Entfettungsmitteln oder die Oberflächen angreifenden Chemikalien abreiben. Sonst kann es zu Korrosion an den pulverlackierten Oberflächen kommen, und können dauerhafte Flecken entstehen. Der Hersteller übernimmt keine Verantwortung für Schäden durch die Verwendung von ungeeigneten Reinigungsprodukten oder -methoden.

Ausbauen der Innenscheibe

Sie müssen die Innenscheibe des Backofens vor der Reinigung wie unten dargestellt herausnehmen.

1. Die Scheibe in Pfeilrichtung B drücken, und aus der Halteklammer x lösen. Die Scheibe in Pfeilrichtung A herausheben.

A x B

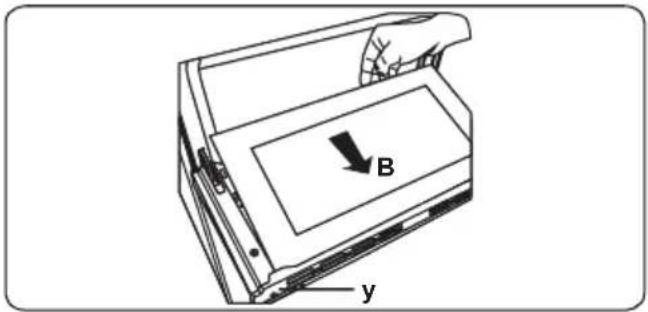

Wiedereinsetzen der Innenscheibe:

1. Die Scheibe in Pfeilrichtung B in und unter die Halteklammer y drücken.

B y

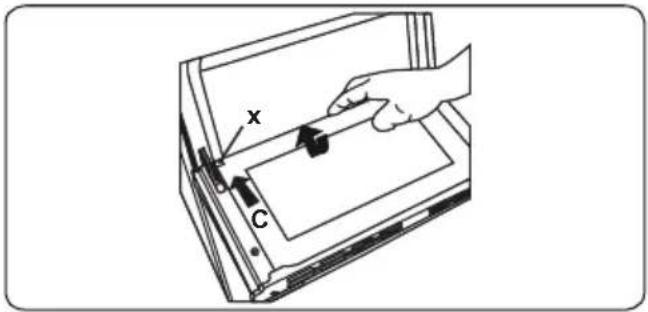

1. Die Scheibe in Pfeilrichtung C unter die Halteklammer x drücken.

x C

Wenn die Backofentür mit drei Scheiben ausgestattet ist, kann die dritte Scheibe auf dieselbe Weise gebaut werden, wie die zweite Scheibe.

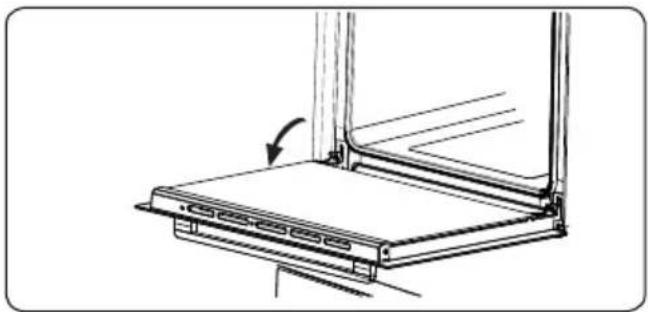

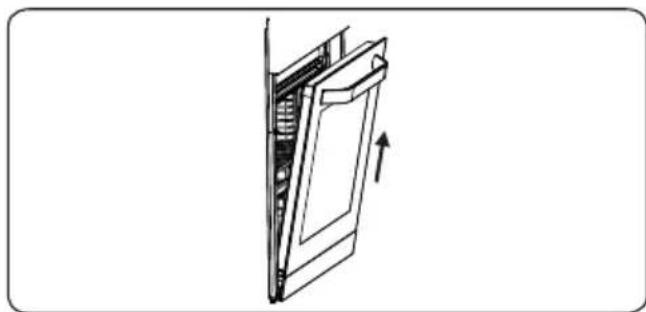

Ausbauen der Backofentür

Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unten dargestellt herausnehmen.

1. Die Backofentür öffnen.

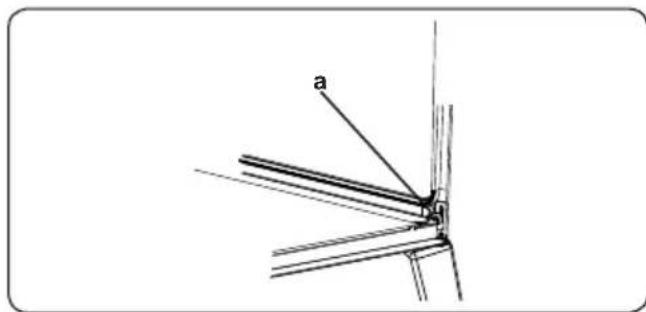

1. Den Sicherheitsbügel a mit einem Schraubendreher bis zum Anschlag öffnen.

a n

1. Die Tür bis kurz vor die geschlossene Position schließen, in dieser Stellung in Ihre Richtung ziehen und abnehmen.

WARNING: Das Gerät sollte ausschließlich von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gewartet werden.

Auswechseln der Backofenlampe

WARNING: Schalten Sie das Gerät vor dem Auswechseln der Backofenlampe aus, und lassen Sie es abkühlen.

• Die Streuscheibe abnehmen, und die Glühlampe herausnehmen.
• Die neue Glühlampe (hitzebeständig bis 300°C) anstelle der alten Glühlampe (230 V, 15-25 Watt, Typ E14) einsetzen.
• Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit.
- Dieses Gerät enthält eine Lichtquelle der Energieeffizienzklasse G.
- Diese Lichtquelle kann vom Endnutzer nicht ersetzt werden. Dies ist Aufgabe des Kundendienstes.
• Die mitgelieferte Lichtquelle ist nicht für andere Anwendungen bestimmt.

Durch einen Fachmann austauschbare Lichtquelle

Die Backofenlampe ist speziell für den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignet sich nicht zur mbeleuchtung.

6. FEHLERBEHEBUNG UND TRANSPORT

6.1 FEHLERBEHEBUNG

Wenn an Ihrem Gerät weiterhin ein Fehler vorliegt, nachdem Sie die unten aufgeführten grundlegenden Schritte zur Fehlerbehebung befolgt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.

Fehler Mögliche Ursache Lösung
Die Anzeige der Kochfeld-Bedieneinheit bleibt schwarz. Das Kochfeld oder die Kochzonen können nicht eingeschaltet werden.	Die Spannungsversorgung ist unterbrochen.	Prüfen Sie die Sicherungen für das Gerät im Sicherungskasten. Prüfen Sie, ob der Strom ausgefallen ist, indem Sie versuchen, andere elektrische Geräte einzuschalten.
Das Kochfeld wird während der Verwendung ausgeschaltet, und der Wert „F“ blinkt in jeder Kochstufenanzeige.	Die Bedientasten sind feucht, oder es steht ein Objekt auf den Bedientasten.	Trocknen Sie die Bedientasten, oder nehmen Sie das Objekt von den Bedientasten herunter.
Das Kochfeld wird während der Verwendung ausgeschaltet.	Eine der Kochzonen war zu lange eingeschaltet.	Sie können die Kochzone weiterverwenden, indem Sie sie wieder einschalten.
Die Kochfeld-Bedientasten funktionieren nicht, und die LED für die Kindersicherung leuchtet.	Die Kindersicherung ist aktiviert.	Deaktivieren Sie die Kindersicherung.
Die Töpfe erzeugen Geräusche beim Kochen oder das Kochfeld gibt Klickgeräusche ab.	Dies ist normal bei Kochgeschirr für Induktions-Kochfelder.Die Geräusche entstehen bei der Energieübertragung vom Kochfeld auf das Kochgeschirr.	Dies ist normal.Es besteht keine Gefahr, weder für Ihr Kochfeld noch für Ihr Kochgeschirr.
Das Symbol „U“ wird in der Kochstufenanzeige von einer der Kochzonen angezeigt.	Es wurde kein Kochgeschirr auf die Kochzone gestellt, oder das Kochgeschirr ist nicht geeignet.	Verwenden Sie geeignetes Kochgeschirr.
Die Kochstufe „9“ oder „P“ wird automatisch verringert,wenn Sie die Kochstufe „9“ oder „P“ an zwei Kochzonen gleichzeitig auswählen, die sich auf derselben Seite befinden.	Es wurde die höchste Leistungsstufe für die beiden Kochzonen erreicht.	Es können nicht beide Kochzonen mit der Kochstufe „9“ oder „P“ betrieben werden, da sonst die zulässige maximale Leistung für die beiden Kochzonen überschritten wird.
Der Backofen kann nicht eingeschaltet werden.	Die Spannungsversorgung ist ausgeschaltet.	Stellen Sie sicher, dass die Spannungsversorgung vorhanden ist.Stellen Sie sicher, dass die anderen Küchengeräte funktionieren.
Keine Hitze oder Backofen erwärmt sich nicht.	Der Temperaturwahlschalter des Backofens ist falsch eingestellt. Die Backofentür wurde offen gelassen.	Stellen Sie sicher, dass der Temperaturwahlschalter des Backofens ordnungsgemäß eingestellt ist.
Der Garvorgang im Backofen ist ungleichmäßig.	Es wird die falsche Einschubebene verwendet.	Stellen Sie sicher, dass Sie die empfohlenen Temperaturen und Einschubebenen verwenden.Öffnen Sie die Backofentür nicht zu häufig, es sei denn, das Gargut muss gewendet werden.Wenn Sie die Backofentür häufig öffnen, hat dies geringere Innentemperaturen zur Folge und beeinträchtigt die Ergebnisse des Garvorgangs.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist ausgefallen. Die Spannungsversorgung wurde getrennt oder ist ausgeschaltet.	Ersetzen Sie die Backofenlampe entsprechend den Anweisungen. Stellen Sie sicher, dass die Spannungsversorgung an den entsprechenden Schaltern eingeschaltet ist.
Die Timer-Tasten lassen sich nicht ordnungsgemäß drücken.	Es haben sich Fremdkörper zwischen den Timer-Tasten angesammelt. Touch-Bedienfeld: es ist zu viel Feuchtigkeit auf dem Bedienfeld. Die Tastensperre ist aktiviert.	Entfernen Sie die Fremdkörper, und versuchen Sie es erneut. Entfernen Sie die Feuchtigkeit, und versuchen Sie es erneut. Prüfen Sie, ob die Tastensperre aktiviert ist.
Der Backofenlüfter (sofern vorhanden) ist zu laut.	Die eingeschobenen Roste oder Bleche vibrieren.	Stellen Sie sicher, dass der Backofen gerade steht. Stellen Sie sicher, dass die eingeschobenen Roste oder Bleche und das Kochgeschirr nicht vibrieren oder an der Rückwand des Backofens anliegen.

6.2 TRANSPORT

Wenn Sie das Gerät transportieren müssen, tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung. Befestigen Sie alle losen Teile mit Klebeband, um Beschädigungen an dem Produkt beim Transport zu verhindern.

Wenn Ihnen die Originalverpackung nicht mehr zur Verfügung steht, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äußere Einflüsse geschützt sind.

Garantiebedingungen

Bester Benutzer,

Für unsere Garantiebedingungen scannen Sie bitte den untenstehenden QR-Code oder verwenden Sie den untenstehenden Link. Unsere Garantiebedingungen finden Sie unten auf unserer Homepage.

Für verkaufsbezogene Fragen, bitte schicken Sie eine E-mail an: [e-mail]

Für servicebezogenen Fragen, bitte schicken Sie ein E-mail an: [e-mail]

Für andere Fragen, bitte schicken Sie ein E-mail an: [e-mail]

Wir sind auch telefonisch erreichbar: [phone]

DOMEST

2.4. RÉGLAGE DES PIEDS

6. DÉPANNAGE ET TRANSPORT

6.1. DÉPANNAGE
