Side - Dunstabzugshaube Airforce - Kostenlose Bedienungsanleitung

Marke	Airforce
Modell	Side
Produkttyp	Dunstabzugshaube
Stromversorgung	220-240 V, 50 Hz
Minimaler Installationsabstand (Elektroherd)	65 cm
Minimaler Installationsabstand (Gas-/Mischkochfeld)	65 cm oder gemäß den Anweisungen des Kochfeldherstellers
Betriebsarten	Abluft (Außenabdichtung) und Umluft (Rezirkulation mit Aktivkohlefilter)
Anzahl der Motoren	2 (rechts und links, unabhängig oder synchronisiert)
Motorstufen	Mehrere Geschwindigkeitsstufen per Tastendruck einstellbar
Fettfilter	Metall, spülmaschinengeeignet, einmal im Monat reinigen
Aktivkohlefilter (optional)	Aktiv, nicht waschbar, alle 6 Monate im Umluftbetrieb austauschen
Beleuchtung	LED (Austausch durch Kundendienst)
Funktionen	Timer, Uhr, Filterüberwachung, Motorsynchronisation, Touchbedienung
Länge des Stromkabels	1250 mm
Reparierbarkeit	Filter vom Benutzer austauschbar; LED-Lampe und Kabel vom Fachmann

Häufig gestellte Fragen - Side Airforce

Welche empfohlene Installationshöhe für die Dunstabzugshaube Airforce Side?

Bei einem Elektrokochfeld beträgt der Mindestabstand 65 cm. Bei einem Gas- oder Mischkochfeld beträgt er ebenfalls 65 cm, es sei denn, der Hersteller des Kochfelds gibt einen größeren Abstand vor, dann ist dieser einzuhalten.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm reinigen. Beachten Sie, dass das Spülen in der Spülmaschine zu Verfärbungen führen kann, die Filterleistung bleibt jedoch unverändert.

Wie tausche ich den Aktivkohlefilter aus?

Der Aktivkohlefilter ist weder waschbar noch recycelbar. Er muss bei normalem Gebrauch alle 6 Monate ausgetauscht werden. Entfernen Sie den alten Filter und setzen Sie den neuen gemäß der beiliegenden Montageanleitung ein.

Wie stelle ich die Uhr der Dunstabzugshaube ein?

Bei ausgeschalteten Motoren und Anzeigen drücken Sie gleichzeitig die Tasten 4 und 7. Stellen Sie die Uhr mit den Tasten 4 und 7 ein und bestätigen Sie durch erneutes gleichzeitiges Drücken der Tasten 4 und 7.

Wie verwende ich den Timer?

Bei eingeschaltetem Motor drücken Sie gleichzeitig die Tasten 5 und 7. Der Timer startet mit 10 Minuten. Zum Erhöhen oder Verringern der Zeit verwenden Sie die Tasten 7 (erhöhen) und 4 (verringern).

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Beim ersten Einschalten zeigt das Display den aktiven Modus an. Um den Modus zu ändern, drücken Sie während der Anzeigephase die Taste 5 (FC1 für Umluft, FC0 für Abluft) und bestätigen Sie mit Taste 6. Sie können das Gerät aus- und wieder einstecken, um die Auswahl erneut aufzurufen.

Was tun, wenn Taste 5 blinkt?

Taste 5 blinkt, um anzuzeigen, dass die Filter gesättigt sind. Bei eingeschalteter Haube blinkt sie, im Standby leuchtet sie dauerhaft. Dann müssen die Fettfilter gereinigt oder die Aktivkohlefilter ausgetauscht werden. Halten Sie nach der Wartung die Taste 5 gedrückt, um den Alarm zurückzusetzen.

Wie synchronisiere ich die beiden Motoren?

Drücken Sie die Taste 1, um die beiden Motoren zu synchronisieren. Ihre Geschwindigkeit gleicht sich der höheren an. Verwenden Sie dann die Tasten 4 (verringern) und 7 (erhöhen), um die gemeinsame Geschwindigkeit anzupassen.

Kann ich die Dunstabzugshaube ohne Aktivkohlefilter verwenden?

Ja, wenn Sie die Haube im Abluftmodus (Außenabdichtung) verwenden. Der Aktivkohlefilter ist nur im Umluftbetrieb (Rezirkulation) erforderlich. Stellen Sie sicher, dass Sie den richtigen Modus beim ersten Einschalten konfigurieren.

Wie schalte ich nur einen Motor aus?

Um den linken Motor auszuschalten, drücken Sie die Taste 3. Um den rechten Motor auszuschalten, drücken Sie die Taste 8. Die Tasten dienen sowohl zum Auswählen als auch zum Ausschalten des entsprechenden Motors.

BEDIENUNGSANLEITUNG Side Airforce

MONTAGE- UND GEBRAUCHSANWEISUNG

GB

DE Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!

Die zugänglichen Teile können heiß werden, wenn die Kochfläche benutzt wird.

Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch Geräte zur Verbrennung von Gas oder anderen Brennstoffen erzeugtem Rauch benutzt wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf offenem Feuer zuzubereiten. Die Benutzung von offenem Feuer ist für die Filter schädlich und kan zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt. Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen örtlichen Behörden strikt eingehalten werden.

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Indem er sich vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.

Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn das

Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-

Center oder von einer anderen Person mit ähnlicher Qualifikation ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.

Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.

Die Küchenhaube muss in einem Abstand von mindestens 65 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Küchenhaubenmodelle, sind mit einer oberen Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefuehrt.

Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose befindet und dass die Anlage mit einem Differential von 30 mA versehen ist. Die Netzspannung muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker hat, schließen Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäßer Schalter mit einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker ausgeführt werden.

Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der ersten Geschwindigkeitsstufe eingeschaltet sein.

Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 – Ref.: IEC 61591

Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.

Dieses Produkt ermöglicht die Wahl der Betriebsart (Absaugung oder Filter) je nach Installation.

Dieses Modell ist nur bei der Filterversion zu verwenden.

Beim ersten Einschalten zeigt das Display für einige Sekunden an, welcher Modus aktiv ist.

Filter: Das Display zeigt: FC1

Saugen: Das Display zeigt: FC0

Während dieser Phase kann der Modus durch Drücken der folgenden Taste geändert werden: 5

Um die Auswahl zu bestätigen, drücken Sie die Taste: 6

Um die Wahl des Betriebsmodus abzurufen, entfernen Sie das Gerät und schalten Sie es wieder ein.

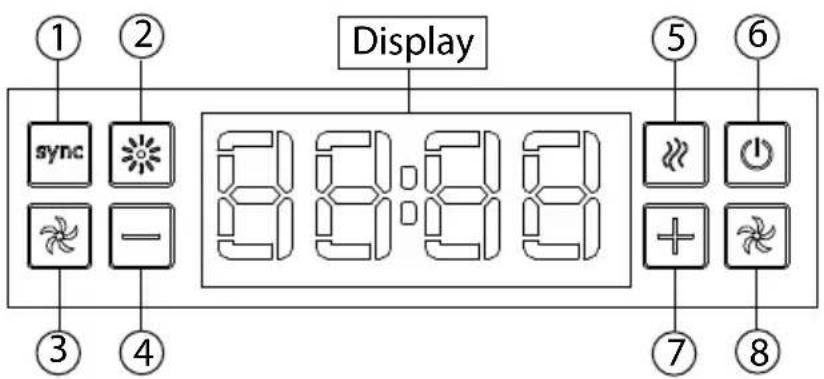

Taste:6 Motor ein / aus: Der Taster startet bei Berührung beide Motoren mit der ersten Geschwindigkeit oder bewirkt, wenn er bereits eingeschaltet ist, deren Abschaltung.

Dieses Gerät ist mit einem Doppelmotor links und rechts mit unabhängigem und / oder synchronisiertem Betrieb ausgestattet.

Um einen einzelnen Motor auszuwählen, drücken Sie die Taste: 3 (für den linken Motor), drücken Sie die Taste: 8 (für rechten Motor).

Um die Motordrehzahl zu erhöhen und zu verringern, drücken Sie die Taste: 4 (zum Verringern), drücken Sie die Taste: 7 (zum Erhöhen)

Taste: 1 synchronisiert die beiden Motoren, indem die Geschwindigkeit zwischen den beiden Motoren auf die höchste Geschwindigkeit ausgerichtet wird

durch Drücken der Taste: 4 (zum Verringern), durch Drücken der Taste: 7 (zum Erhöhen).

Um einen einzelnen Motor auszuschalten, die Taste: 3 (linker Motor) drücken die Taste : 8 (rechter Motor) drücken.

Uhrzeiteinstellung: Um die Uhrzeit einzustellen, drücken Sie gleichzeitig die Taste: 4 und die Taste: 7 bei ausgeschaltetem Motor und ausgeschaltetem Licht durch Drücken der Tasten 4 und 7 die richtige Uhrzeit einstellen, zur Bestätigung gleichzeitig die Taste: 4 und die Taste: 7 drücken:.

Timer: Um diese Funktion bei laufendem Motor zu aktivieren, drücken Sie gleichzeitig die Tasten 5 und 7, der Timer zeigt 10 Minuten an, um die Zeit zu erhöhen oder zu verringern, drücken Sie die Tasten 7 und 4.

Filterverwaltung: bei Drücken der Taste: 5 Das Display zeigt den Verschleißzustand der Filter in Prozent an: FC (Kohlefilter), wenn die Taste gedrückt wird: 5 Das Display zeigt den Verschleißzustand der FG-Fettfilter (Fettfilter).

Gesättigte Filter: wenn die Taste: 5 blinkt, wenn die Dunstabzugshaube eingeschaltet ist, oder bleibt im Standby-Modus, wenn der Motor eingeschaltet wird, zeigt das Display den Status der Filter an: Es ist notwendig, die Fettfilter zu waschen oder die Kohlefilter auszutauschen.

Filter zurücksetzen: Nach der Wartung oder dem Austausch der verschiedenen Filter drücken Sie zum Zurücksetzen des Alarms die Taste: 5, drücken Sie erneut lange die Taste: 5 Der Timer wird zurückgesetzt, ein Piepton bestätigt den durchgeführten Vorgang.

Wartung

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.

Reinigung

Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettfilter) als auch außen häufig gereinigt werden. Benutzen Sie zum Reinigen ein mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.

Zur beachtung

Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen daher die folgenden Anweisungen zu beachten.

Metall-Fettfilter

muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Bei Hauben mit Filtersättigungsanzeigen, beachten Sie

bitte die Signal-Leuchte, die zum reinigen des Metall Fettfilters auffordert! Bei schräg gestellten Filtern (kopffreie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metall-Fettfilter kann bei der Reinigung in der Spülmaschine eine Farbveränderung bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz-Metall-Fettfiltern nur Original-Metall-Fettfilter einsetzen, ansonsten erlischt die Garantieleistung.

Aktivkohlefilter (nur bei Umluftversion)

Der Aktivkohlefilter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefilter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch eher! Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum Wechsel des Aktivkohlefilters auffordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter einsetzen, ansonsten erlischt die Garantieleistung.

Reduzierung der Umweltbelastung:

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

LED-LAMPEN

Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst kontaktiert werden, der die gesamte Gruppe austauscht.

Ersetzten der Lämpchen

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen..Die defekte Lampe auswechseln. Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Warnings
