SC400 - Bodenreiniger NILFISK - Kostenlose Bedienungsanleitung

Produkttyp	Scheuersaugmaschine für glatte Böden
Marke	Nilfisk
Modell	SC400
Abmessungen (L x B x H)	1230 x 720 x 725-1115 mm
Gewicht (ohne Batterien, leere Tanks)	58 kg (Standard)
Max. Betriebsgewicht (PTC)	136 kg
Stromversorgung	Batterien 24 V (2 x 12 V)
Batterietyp	GEL/AGM oder WET
Fassungsvermögen Lösungstank	23 Liter
Fassungsvermögen Rückgewinnungstank	21 Liter
Reinigungsbreite	430 mm
Arbeitsautonomie	~ 1,5 Stunden
Bürstenmotorleistung	450 W
Saugmotorleistung	300 W
Schalldruckpegel (LpA)	65 dB(A) ± 3 dB(A)
Vibrationsniveau	< 2,5 m/s²
Maximale Nutzungsneigung	2%
Lösungsdurchfluss (min / max)	0,4 / 1,6 Liter/min
Funktionen	Waschen und Trocknen, Lösungsdurchflusseinstellung, variable Geschwindigkeit
Sicherheit	Not-Aus, Überlastschutz, Parkvorrichtung
Wartung	Regelmäßige Reinigung des Saugmundes, der Bürsten, Tanks, Filter
Ersatzteile	Original Nilfisk (Bürsten, Scheiben, Lamellen, Sicherungen)

Häufig gestellte Fragen - SC400 NILFISK

Wie installiere ich die Bürste am SC400?

Um die Bürste zu installieren, heben Sie den Bürstenkopf an, indem Sie den Lenker als Hebel verwenden. Positionieren Sie die Bürste unter dem Kopf und senken Sie den Kopf ab. Drehen Sie den Wahlschalter auf das Waschprogramm (Bürstensymbol), drücken Sie gleichzeitig den Bestätigungstaster und die Bürstenrotationshebel für einige Sekunden, bis sie einrastet.

Wie stelle ich den Lösungsdurchfluss ein?

Der Lösungsdurchfluss wird mit dem Druckknopf für den Lösungsdurchfluss (Pos. 67) eingestellt. Die LEDs (68) zeigen die Menge an: 1 LED für Mindestdurchfluss ECO, 2 LEDs für mittleren Durchfluss, 3 LEDs für maximalen Durchfluss, und ausgeschaltete LEDs für geschlossenen Durchfluss.

Was tun, wenn die Motoren nicht funktionieren?

Überprüfen Sie zuerst, ob der Batterieanschluss (29) eingesteckt ist. Wenn die Batterien entladen sind, laden Sie sie auf. Überprüfen Sie die Sicherungen, insbesondere die Sicherung F0 (125 A) und F3 (5 A). Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie reinige ich den Saugmund?

Um den Saugmund zu reinigen, schalten Sie die Maschine aus und stellen Sie den Wahlschalter auf '0'. Trennen Sie den Saugschlauch, lösen Sie die Befestigungsknöpfe und nehmen Sie den Saugmund ab. Waschen Sie ihn mit Wasser, besonders die Förderfächer und die Saugöffnung. Tragen Sie Schutzhandschuhe.

Wie ersetze ich die Gummileisten des Saugmunds?

Entfernen Sie den Saugmund und die Befestigungsfedern. Ersetzen Sie die beschädigte vordere oder hintere Leiste. Bei der hinteren Leiste können Sie sie bei abgenutzter Kante umdrehen, um die andere Seite zu nutzen. Setzen Sie die Federn wieder ein und montieren Sie den Saugmund wieder.

Wie lade ich die Batterien?

Stellen Sie die Maschine in einem belüfteten Bereich auf. Stellen Sie sicher, dass der Wahlschalter auf '0' steht. Verwenden Sie das eingebaute Ladegerät: Schließen Sie das Ladekabel an das Stromnetz an. Die rote/gelbe LED zeigt den Ladevorgang an, die grüne Dauer-LED zeigt das Ende des Ladevorgangs an. Bei WET-Batterien entfernen Sie den Rückgewinnungstank und öffnen Sie die Verschlüsse während des Ladens. Rauchen Sie nicht.

Wie hoch ist die Autonomie der Maschine?

Die Arbeitsautonomie mit den Standardbatterien (2 x 12 V - 76 Ah GEL) beträgt etwa 1,5 Stunden. Die Autonomie kann je nach Nutzung und Batteriezustand variieren.

Wie entleere ich die Tanks?

Schalten Sie die Maschine aus, heben Sie den Saugmund an und aktivieren Sie die Parkvorrichtung. Verwenden Sie den Ablaufschlauch für das Rückgewinnungswasser (16) und den Niveau-/Ablaufschlauch für die Lösung (18). Spülen Sie die Tanks nach dem Entleeren mit sauberem Wasser aus.

Was tun bei Verstopfung des Saugsystems?

Wenn die Saugleistung blockiert ist, überprüfen Sie zuerst, ob der Rückgewinnungstank voll ist: Leeren Sie ihn. Wenn der Schwimmer in geschlossener Position ist, öffnen Sie den Deckel und setzen Sie den Schwimmer zurück. Überprüfen Sie auch, ob der Saugschlauch richtig angeschlossen ist und der Saugmund sauber ist.

Wie konfiguriere ich die Maschine für verschiedene Batterietypen (WET oder GEL/AGM)?

Trennen Sie den Batterieanschluss. Auf der elektronischen Platine im Elektrikgehäuse stellen Sie den Mikroschalter (C) auf Position WET für Bleibatterien, oder lassen Sie ihn in der Standardposition GEL/AGM. Konsultieren Sie auch das Handbuch des Ladegeräts für die Einstellung.

BEDIENUNGSANLEITUNG SC400 NILFISK

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden. Die technische Dokumentation wird vom Hersteller erstellt.

ZIEL UND INHALT DER ANLEITUNG 2

ADRESSATEN....2

AUFBEWAHRUNG DER BETRIEBSANLEITUNG 2

KONFORMITÄTSERKLÄRUNG....2

IDENTIFIZIERUNGSDATEN 2

ANDERE REFERENZANLEITUNGEN 2

ERSATZTEILE UND WARTUNG....2

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 2

FUNKTIONSEIGENSCHAFTEN 3

VEREINBARUNGEN 3

AUSPACKEN/LIEFERUNG 3

SICHERHEIT 3

AM GERÄT ANGEBRACHTE SYMBOLE....3

IM HANDBUCH VERWENDETE SYMBOLE....4

ALLGEMEINE HINWEISE 4

GERÄTEBESCHREIBUNG 6

GERÄTEAUFBAU 6

SCHUBBÜGEL MIT BEDIENFELD 8

ZUBEHÖR/SONDERAUSSTATTUNG....9

TECHNISCHE DATEN....9

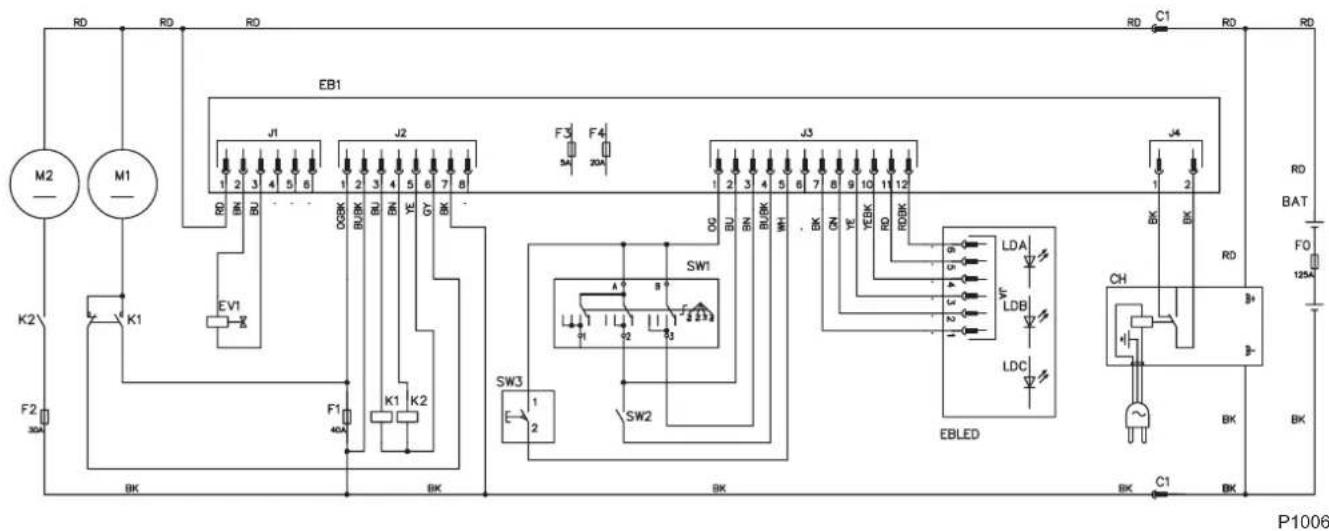

SCHALTPLAN 10

BETRIEB....11

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN 11

EINSTELLUNG DES EINGEBAUTEN BATTERIETYPS (WET ODER GEL/AGM)....12

VOR DEM EINSCHALTEN DES GERÄTS....13

GERÄT EINSCHALTEN UND ABSTELLEN 14

GERÄT IN BETRIEB (WISCHEN/TROCKNEN) 15

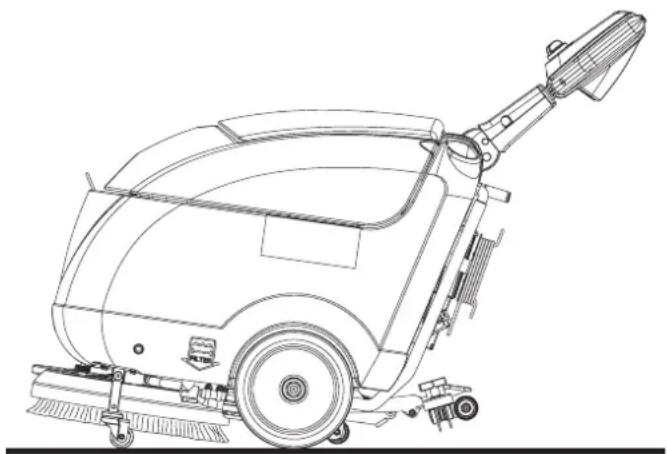

TRANSPORT/PARKEN DES GERÄTS 16

NACH DER GERÄTEBENUTZUNG......17

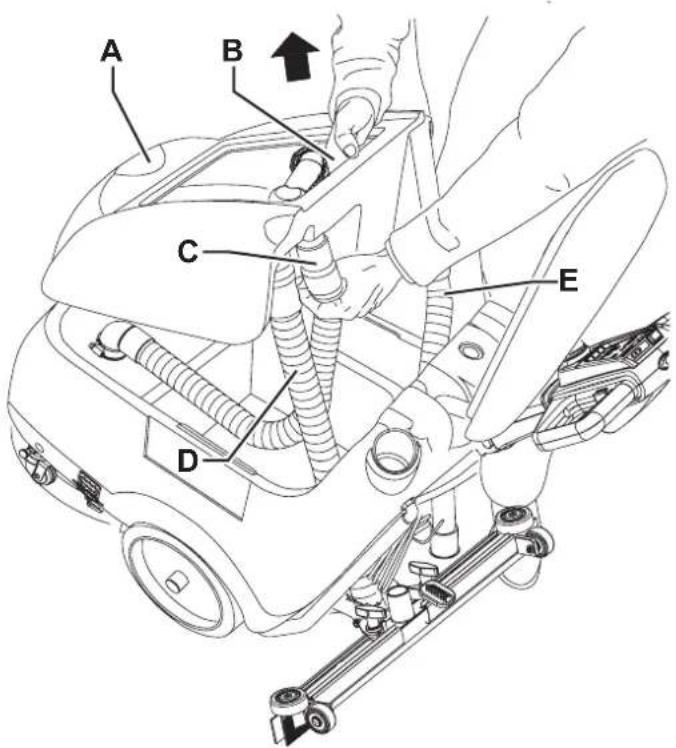

SCHMUTZWASSERTANK AUSBAUEN 17

LANGE STILLLEGUNG DES GERÄTS....17

WARTUNG 18

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 18

BATTERIEN LADEN 19

SAUGLIPPE REINIGEN 20

Sauglippenwischblätter ÜBERPRÜFEN UND AUSTAUSCHEN 20

BÜRSTE REINIGEN 21

TANKS UND ANSAUGGITTER REINIGEN....21

REINIGUNGSLÖSUNGSFILTER REINIGEN 22

GERÄTEVORSCHUB EINSTELLEN....22

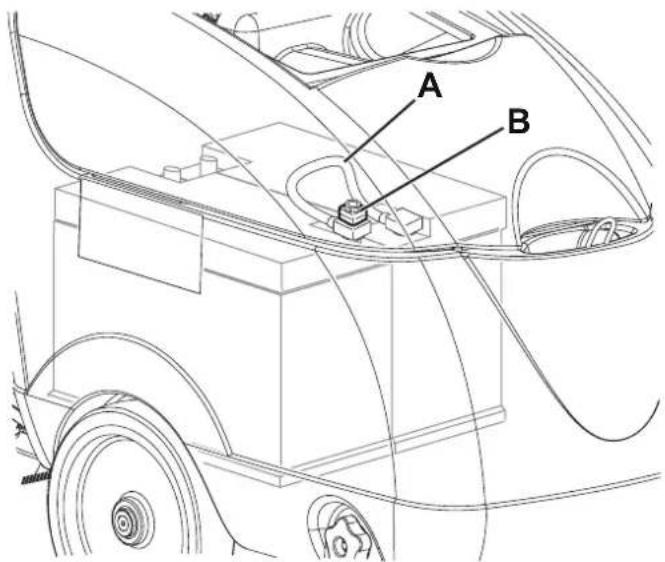

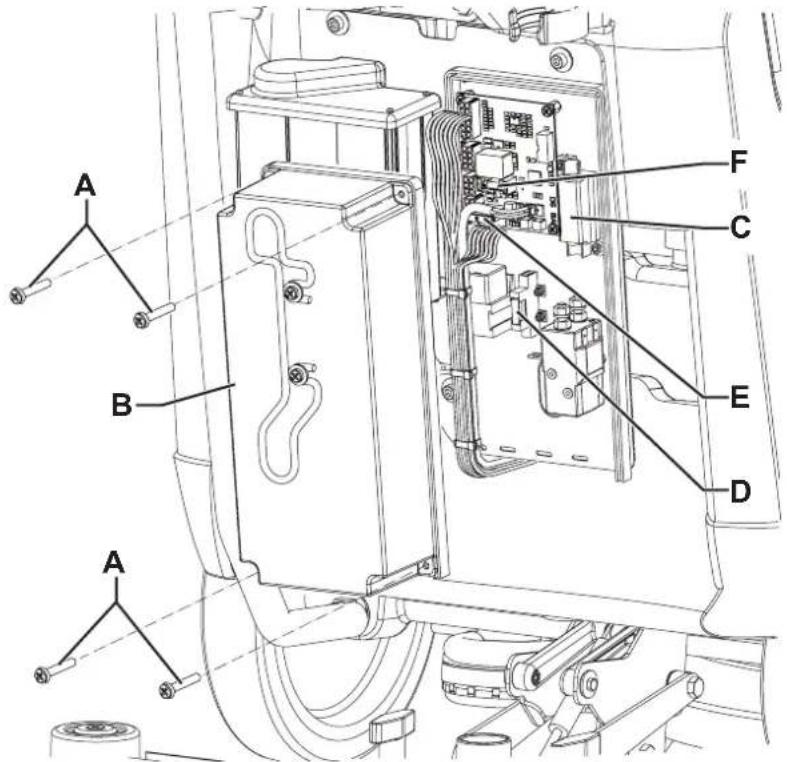

PRÜFUNG/ERSETZUNG DER SICHERUNGEN....23

FEHLERSUCHE....24

VERSCHROTTUNG......24

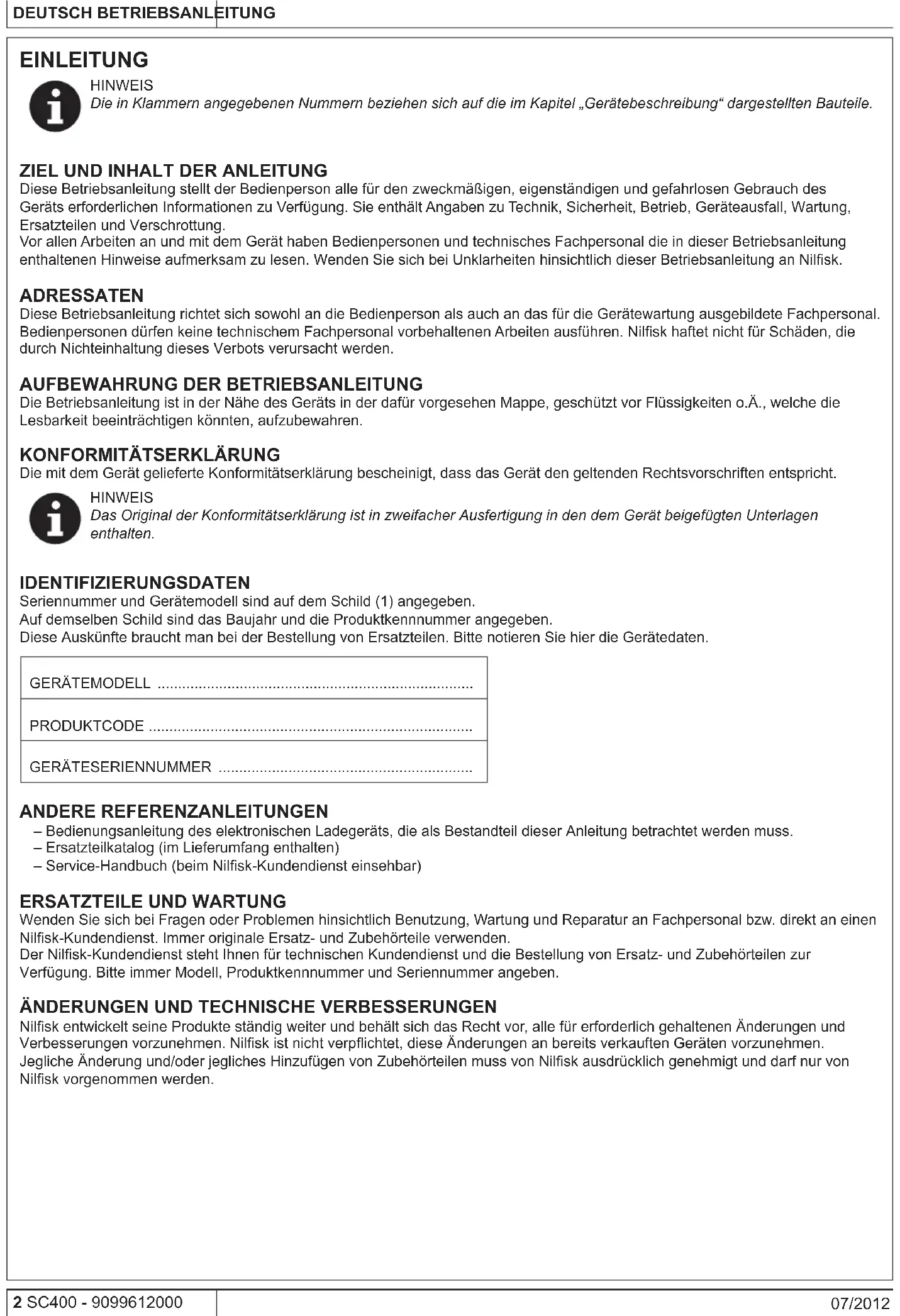

EINLEITUNG

HINWEIS

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER ANLEITUNG

Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk.

ADRESSATEN

Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilfisk haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Nähe des Geräts in der dafür vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht.

HINWEIS

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (1) angegeben.

Auf demselben Schild sind das Baujahr und die Produktkennnummer angegeben.

Diese Auskünfte braucht man bei der Bestellung von Ersatzteilen. Bitte notieren Sie hier die Gerätedaten.

GERÄTEMODELL

PRODUKTCODE ....

GERÄTESERIENNUMMER

ANDERE REFERENZANLEITUNGEN

• Bedienungsanleitung des elektronischen Ladegeräts, die als Bestandteil dieser Anleitung betrachtet werden muss.
  – Ersatzteilkatalog (im Lieferumfang enthalten)
  – Service-Handbuch (beim Nilfisk-Kundendienst einsehbar)

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Kundendienst. Immer originale Ersatz- und Zubehörteile verwenden. Der Nilfisk-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell, Produktkennnummer und Seriennummer angeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle für erforderlich gehaltenen Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilfisk ausdrücklich genehmigt und darf nur von Nilfisk vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

Diese Schrubbautomaten wurden für die Reinigung (Waschen und Trocknen) von glatten und kompakten Fußböden in Wohn- und Industriebauten für den Einsatz unter von Fachpersonal kontrollierten Sicherheitsbedingungen entwickelt. Der Schrubbautomat ist nicht geeignet für die Reinigung von Teppichen oder Teppichböden.

VEREINBARUNGEN

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhaft zu befolgen.

Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden.

Wenn die Beschädigungen sichtlich sind, die Verpackung behalten, damit sie von der Transportfirma, die sie abgeliefert hat, vorgeführt werden kann. Für Schadenersatzleistungen unverzüglich mit der Transportfirma in Verbindung setzen.

Überprüfen, ob folgende Teile im Lieferumfang enthalten sind:

- Technische Unterlagen:

• Betriebsanleitung des Schrubbautomaten
• Handbuch des elektronischen Ladegeräts (sofern im Lieferumfang enthalten)
  • Ersatzteilliste des Schrubbautomaten

- 1 x 40-A-Flachsicherung

SICHERHEIT

Die unten gezeigten Symbole werden benutzt, um potentielle Gefahrbedingungen anzuzeigen. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen. Die Mitarbeit des Bedieners ist zur Unfallverhütung wesentlich. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim Transport geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Ein aufmerksamer und vorsichtiger Bediener ist daher die beste Garantie für das Vermeiden von Unfällen und ist für die Wirksamkeit jedes Vorbeugeprogramms unverzichtbar.

AM GERÄT ANGEBRACHTE SYMBOLE

ACHTUNG!

Vor jeglicher Arbeit am Gerät die Anleitungen aufmerksam lesen.

ACHTUNG!

Das Gerät nicht mit direktem Wasserstrahl oder Hochdruckwasserstrahl waschen.

ACHTUNG!

Das Gerät nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen.

IM HANDBUCH VERWENDETE SYMBOLE

GEFAHR!

Es warnt den Benutzer vor einer möglicherweise tödlichen Gefahr.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfällen hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung zu wichtigen bzw. nützlichen Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, höchste Aufmerksamkeit.

HINWEIS

Bezeichnet eine Anmerkung zu wichtigen bzw. nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In diesem Abschnitt sind Warnhinweise in Bezug auf die potenzielle Gefahr von Geräte- und Personenschäden angeführt.

GEFAHR!

• Vor jeglichen Reinigungs- sowie Wartungsarbeiten und dem Austausch von Bauteilen, den Drehknopf zur Programmauswahl auf „0“ stellen und Batterie trennen.
• Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden.
• Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen.
• Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten.
• Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: Diese Maschine ist nicht für das Aufsaugen von gefährlichem Staub geeignet.
• Bei eingebauten Bleibatterien (WET), die Batterien weit von Funken, Flammen und rauchende Stoffe halten. Während der normalen Benutzung können explosive Gase austreten.
• Sind in das Gerät Bleibatterien (WET) eingebaut, entsteht beim Laden der Batterien hochexplosives Wasserstoffgas. Während des gesamten Ladenzyklus der Batterien den Schmutzwassertank ausbauen und diese Operation nur in gut gelüfteten Bereichen und von offenen Flammen entfernt durchführen.

ACHTUNG!

• Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen.
• Vor der Benutzung des Ladegeräts prüfen, ob Frequenz und Spannung auf dem Gerätetypenschild der Netzspannung entsprechen.
• Das Kabel des Ladegeräts nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Kabel des Ladegeräts nicht in Türen einklemmen und nicht über scharfe Kanten oder raue Oberflächen ziehen. Mit dem Gerät nicht über das Ladegerätekabel fahren.
  – Das Kabel des Ladegeräts von heißen Oberflächen entfernt halten.
• Sind Kabel oder Stecker des Ladegeräts beschädigt, Batterien des Geräts nicht aufladen. Wenn das Gerät nicht richtig funktioniert, beschädigt ist, im Freien abgestellt bzw. ins Wasser fallen gelassen wurde, es zu einem Kundendienst bringen.
• Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans Stromnetz angeschlossen lassen. Vor Wartungsarbeiten, das Ladegerätekabel vom Stromnetz trennen.
• Beim Batterieladen ist es verboten zu rauchen.
• Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in Innenbereichen lagern, denn es ist nur für den Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden.
• Vor dem Einsatz des Geräts sämtliche Klappen und/oder Deckel, wie in der Betriebsanleitung angegeben, schließen.
• Dieses Gerät darf nicht von Personen (Kinder inklusive) benutzt werden, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind oder über nicht ausreichende Erfahrung oder Kenntnisse verfügen, es sei denn, sie werden von für ihre Sicherheit verantwortlichem Personal überwacht oder in die Bedienung des Geräts eingewiesen.
  Kinden müssen überwacht werden, damit sie nicht an dem Gerät spielen.
• Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich.

ACHTUNG!

• Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden.
• Das Gerät vor der Inbetriebnahme kontrollieren und sicherstellen, dass alle Bauteile montiert wurden. Durch den Einsatz eines nicht einwandfrei montierten Geräts können Personen verletzt und Ausrüstung beschädigt werden.
• Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können.
• Das Gerät nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen.
  – Gerät nicht auf geneigten Flächen einsetzen.
• Um die Gerätestabilität nicht zu gefährden, Gerät nicht in einem größeren Winkel als auf dem Gerät angegeben neigen.
  – Das Gerät nicht in stark staubiger Umgebung verwenden.
  – Gerät nur in ausreichend beleuchteten Bereichen einsetzen.
• Bei der Geräteverwendung darauf achten, dass weder Personen- noch Sachschäden entstehen.
• Nicht gegen Regale oder Gerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten.
• Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkehalter benutzen.
  – Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden.
  – Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen.
  – Die Luftfeuchtigkeit muss zwischen 30% und 95% betragen.
• Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung beachten.
• Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.
  – Das Gerät nicht als Transportmittel verwenden.
• Zur Vermeidung von Schäden am Fußboden Bürste/Pad bei stehendem Gerät nicht in Betrieb lassen.
• Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden.
• Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen.
• Keine Gegenstände durch Öffnungen in das Gerät fallen lassen. Sind Öffnungen verstopft, Gerät nicht verwenden. Die Öffnungen frei von Staub, Fasern, Haare und allen anderen Fremdkörpern, welche den Luftstrom verringern können, halten.
  – Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern.
• Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen.
• Beim Transport des Geräts bei Bedingungen unter der Gefriertemperatur mit Vorsicht vorgehen. Das im Schmutzwassertank oder in den Leitungen vorhandene Wasser könnte gefrieren und das Gerät schwer beschädigen.
• Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die Benutzung von anderen Bürsten oder Pads kann die Sicherheit gefährden.
• Bei Funktionsstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zurückzuführen sind. Andernfalls das Fachpersonal bzw. den autorisierten Kundendienst benachrichtigen.
• Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem autorisierten Vertragshändler anfordern.
• Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführen lassen.
• Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln reinigen.
• Das Gerät enthält giftige und schädliche Stoffe (Batterien usw.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen!

GERÄTEBESCHREIBUNG

GERÄTEAUFBAU

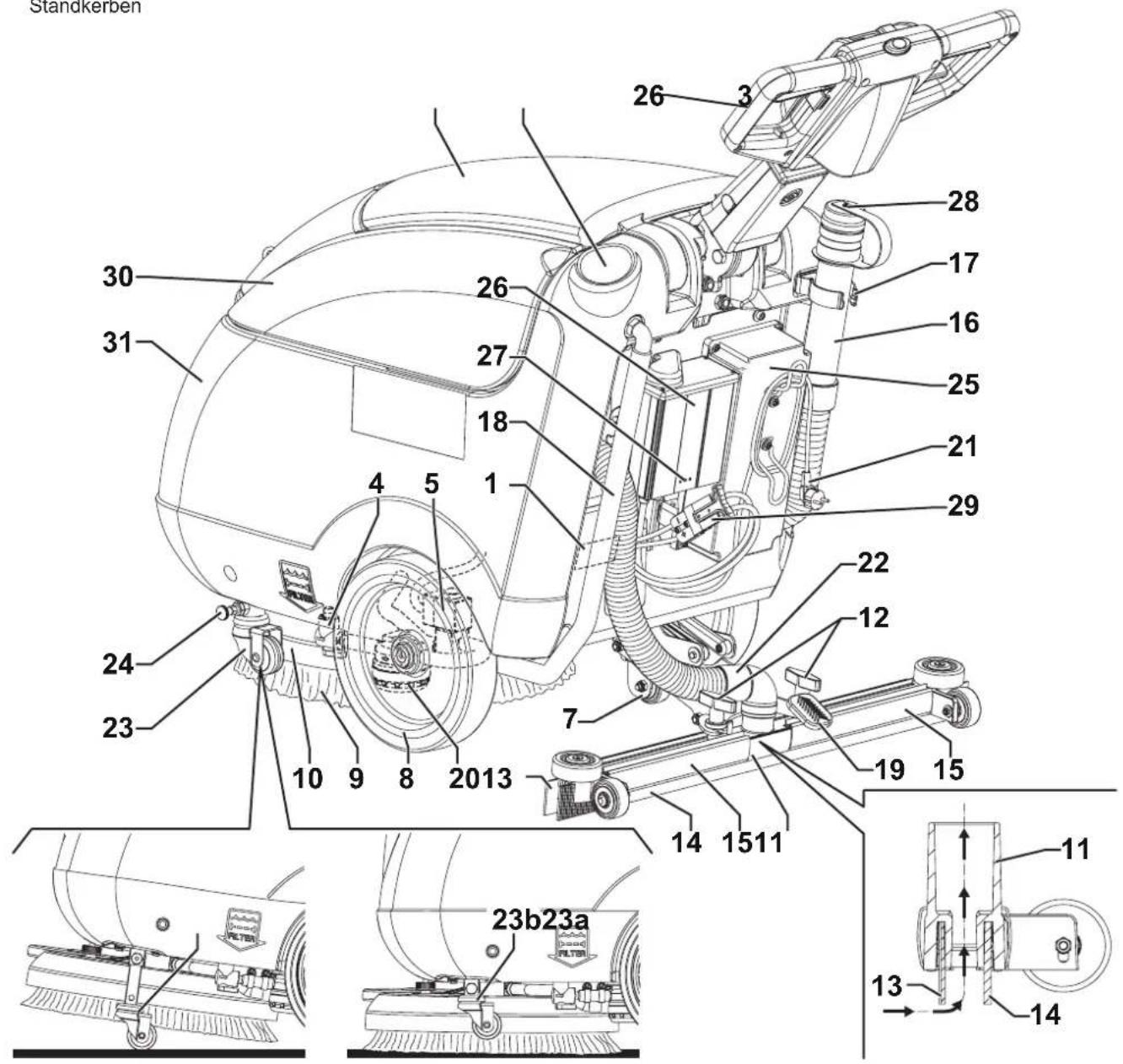

1. Schild Seriennummer/technische Daten/Konformitätszeichen

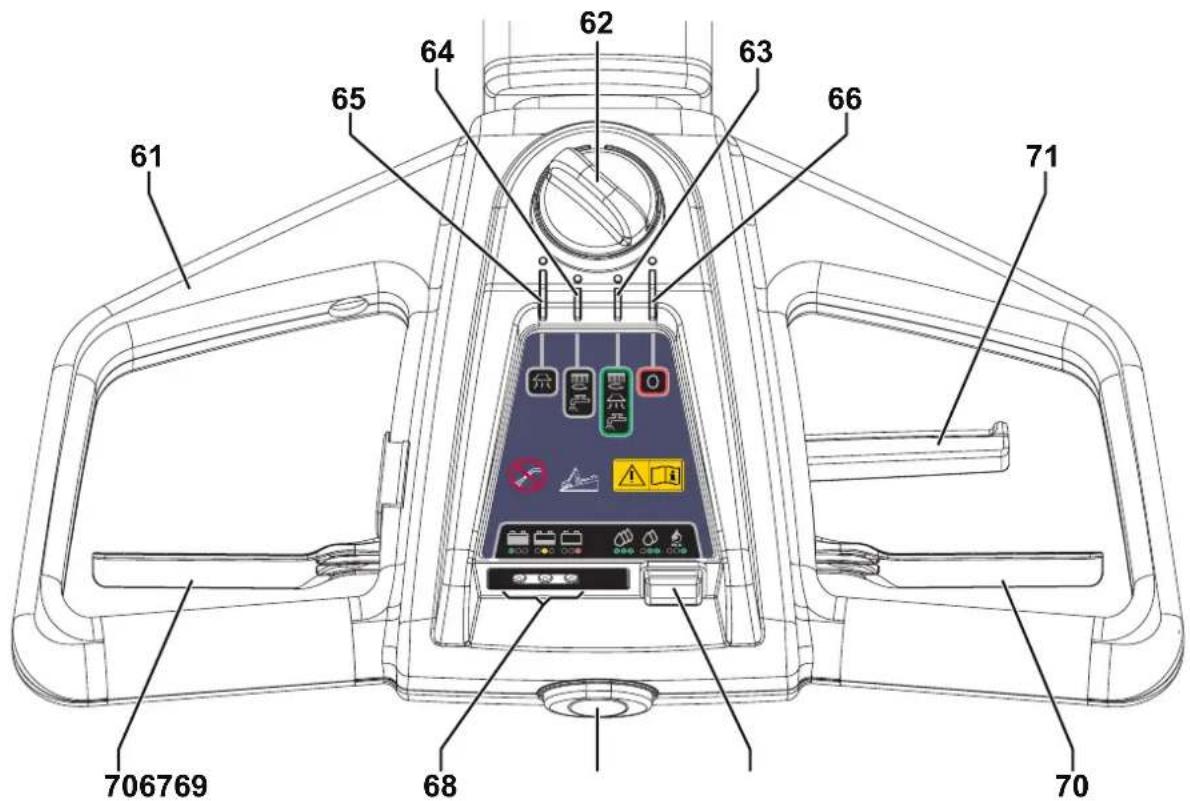

2. Schubbügel mit Bedienfeld
3. Becher- und Getränkedosenhalter
4. Öffnungs-/Schließventil Reinigungslösungsfluss
5. Elektroventil Reinigungslösung
6. Deckel des Schmutzwassertanks

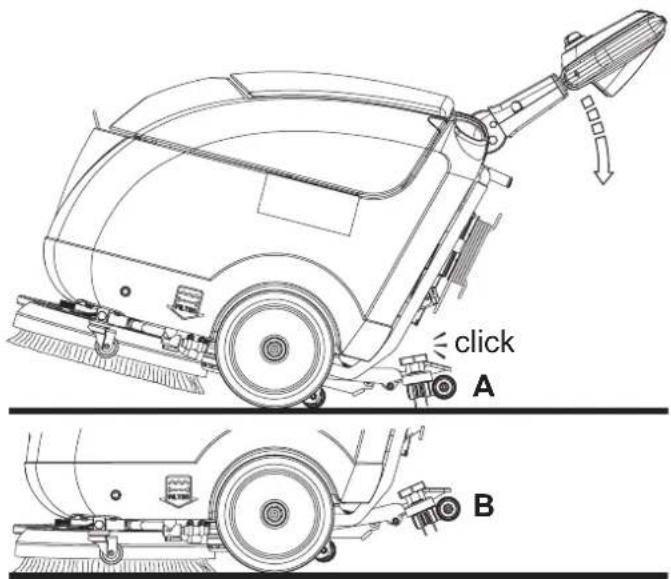

7. Hinterrad zum Aufsetzen bei gehobener Sauglippe
8. Mittelräder auf feststehender Achse
9. Bürste/Pad
10. Bürsten-/Padhalterkopf

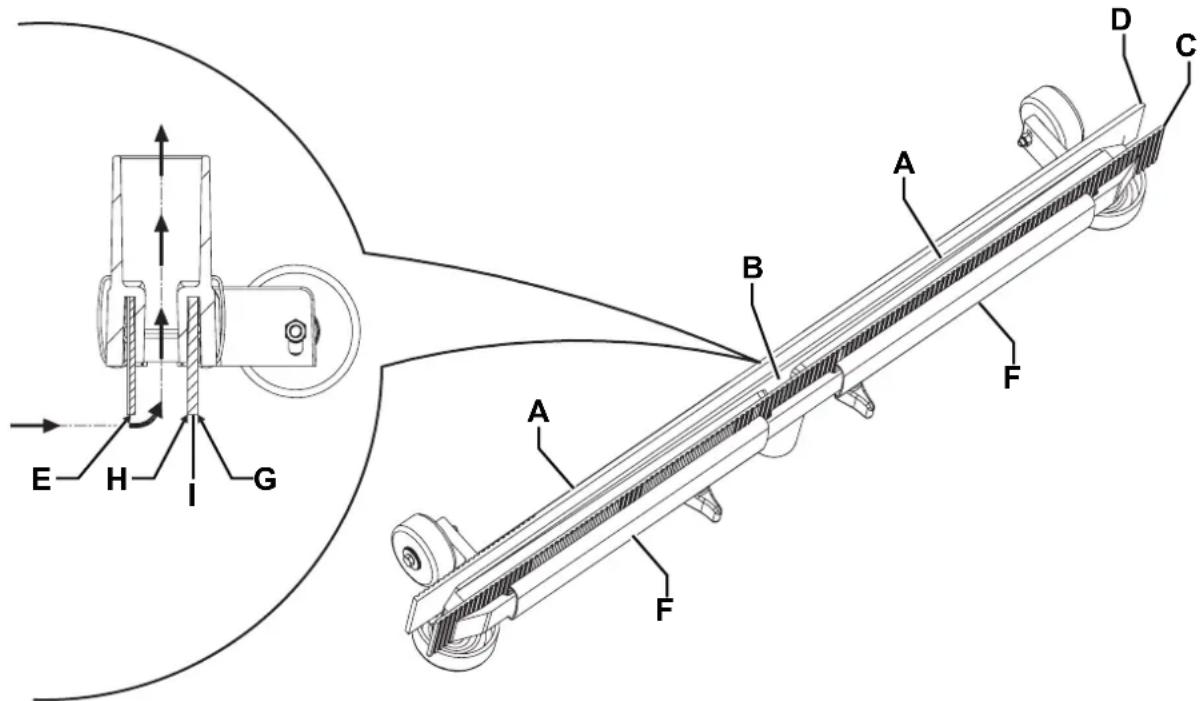

11. Sauglippe
12. Sterngriffe Sauglippenbefestigung
13. Gummi vorne Sauglippe
14. Gummi hinten Sauglippe
15. Befestigungsfedern Sauglippengummis
16. Schmutzwasserablassrohr
17. Halter Schmutzwasserablassrohr

18. Füllstandrohr und Ablassrohr der Reinigungslösung mit Standkerben

19. Pedal zum Senken/Heben Sauglippe

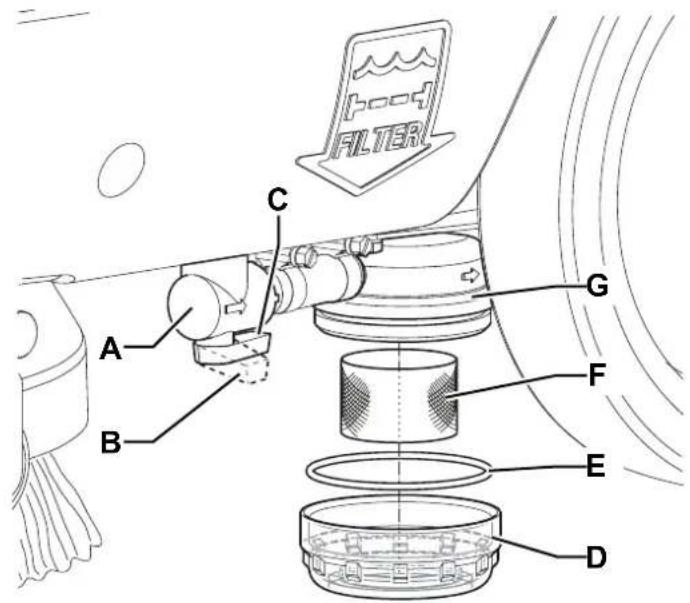

20. Filter Reinigungslösung

21. Ladegerätkabel

22. Ansaugrohr Sauglippe

23. Abstellrad

23a. Parkrad ein

23b. Parkrad aus

1. Arretierstift Parkrad

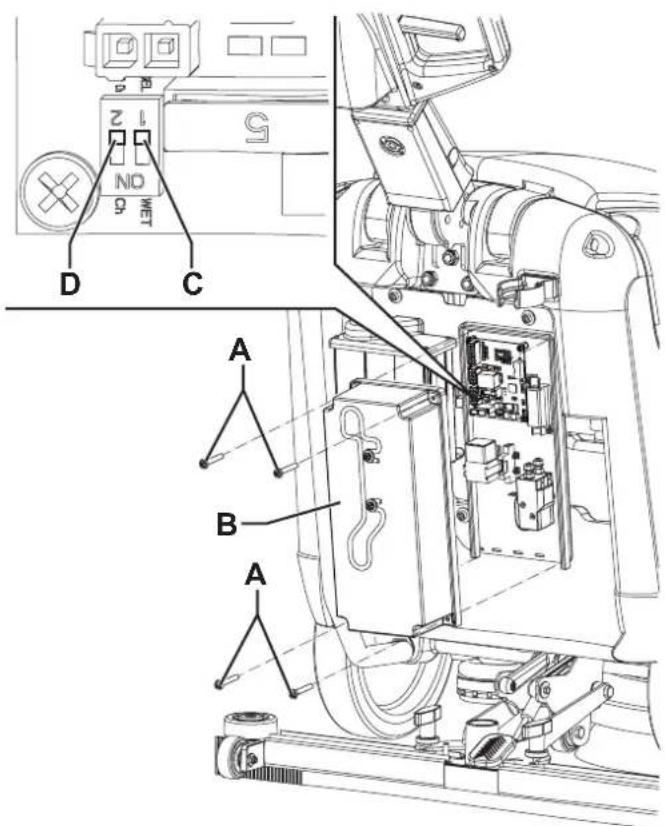

2. Elektrokasten

3. Ladegerät

4. Kontrollleuchten Ladegerät

5. Schmutzwasserablassstopfen

6. Batteriestecker (rot). Dieser Steckverbinder dient auch als NOT-AUS-KNOPF für das sofortige Abschalten aller Funktionen.

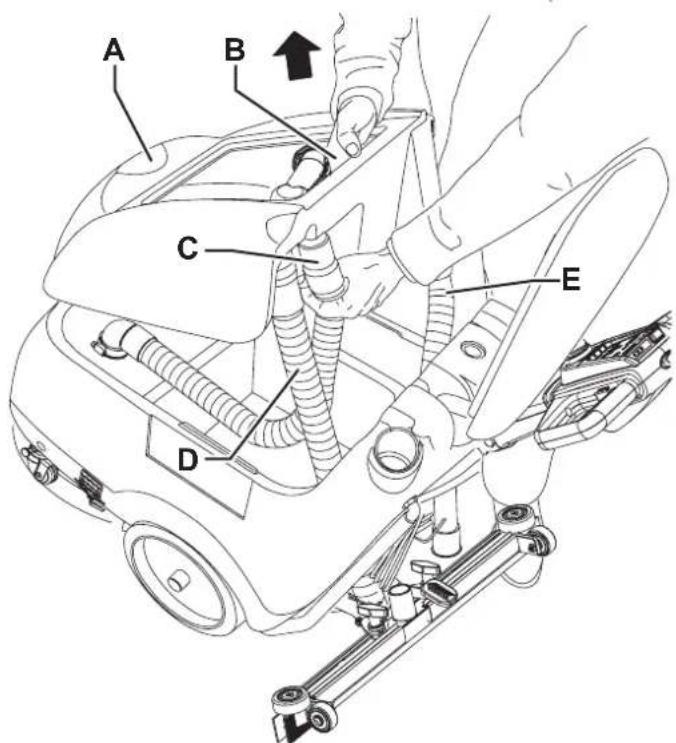

7. Schmutzwassertank

8. Reinigungslösungstank

Standkerben 26 3 28 17 16 25 21 29 22 12 19 15 14 1511 13 14 23b23a 2013 7 2013 4 5 1 18 27 26 30 31 24 23 10 9 8

P100620

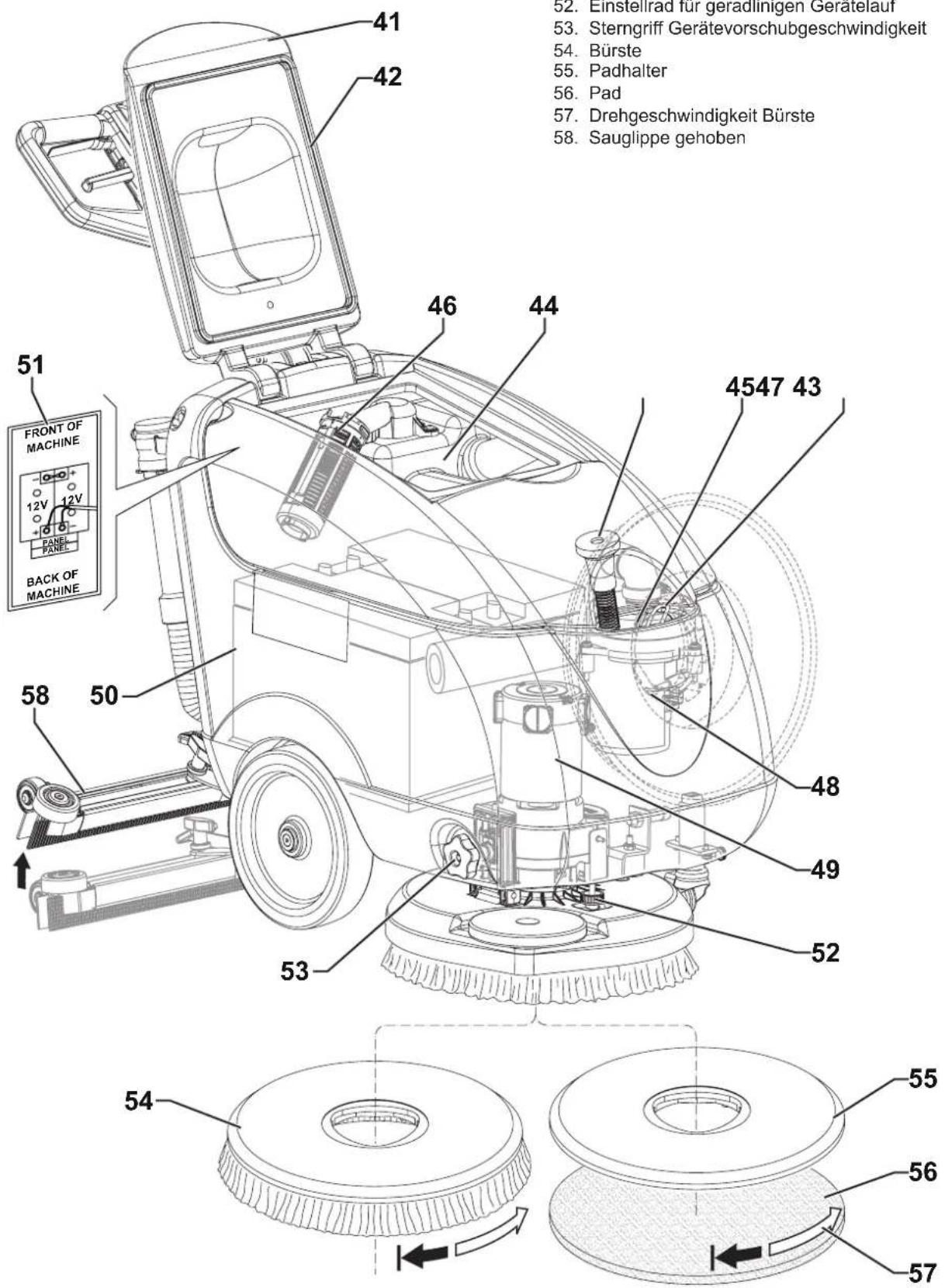

GERÄTEAUFBAU (Fortsetzung)

1. Schmutzwassertankdeckel (geöffnet)
2. Dichtung Schmutzwassertankdeckel
3. Vorderer Bürsten-/Padhalter
4. Schmutzwassertankfach

52. Einstellrad für geradlinigen Geratelauf 53. Sterngriff Gerätevorschubgeschwindigkeit 54. Bürste 55. Padhalter 56. Pad 57. Drehgeschwindigkeit Bürste 58. Sauglippe gehoben 41 42 46 44 4547 43 51 FRONT OF MACHINE 12V 12V PANE PANEL BACK OF MACHINE 58 50 53 48 49 52 54 55 56 57

1. Einfüllstutzen Reinigungslösungstank
2. Ansauggitter mit automatischem Schwimmerverschluss
3. Ausziehbares Rohr zum Einfüllen des Reinigungsmittels
4. Motor Ansauganlage
5. Motor Bürste/Padhalter
6. Batterien
7. Anschlussplan Batterien
8. Einstellrad für geradlinigen Gerätelauf
9. Sterngriff Gerätevorschubgeschwindigkeit
10. Bürste
11. Padhalter
12. Pad
13. Drehgeschwindigkeit Bürste
14. Sauglippe gehoben

P100621

SCHUBBÜGEL MIT BEDIENFELD

1. Schubbügel
2. Programmwahlknopf
3. Programm: Bürstenanlauf - Einschalten Ansauganlage - Reinigungslösungsfluss öffnen
4. Programm: Bürstenanlauf - Reinigungslösungsfluss öffnen
5. Programm: Einschalten Ansauganlage
6. Auswahl „0“ zum Geräteabschalten

7. Taste für Reinigungslösungsfluss. Drücken, um die Menge bis zur gewünschten Einstellung zu ändern, wie von den LED (68) angezeigt.

8. LED-Anzeigeleuchten mit doppelter Funktion:

- Anzeigen der Reinigungslösungsflussmenge

1 LED an: Mindestflussmenge „ECO“ der Reinigungslösung.

2 LED an: Mittlere Flussmenge der Reinigungslösung.

3 LED an: Höchstflussmenge der Reinigungslösung.

LED aus: Reinigungslösungsfluss geschlossen.

• Anzeigen Batterieladezustand

Grüne LED: Batterien sind geladen.

Gelbe LED: Batterien sind nahezu entladen.

Rote LED: Entladene Batterien.

1. Freigabetaste Gerätebedienung
2. Betätigungshebel der Bürste
3. Einstellhebel für Schubbügelneigung

HINWEIS

Wenn die Batterien geladen sind, wird die LED-Anzeige des Batterieladezustands nur 5 Sekunden lang nach Einschalten des Geräts angezeigt. Sind die Batterien dagegen fast oder ganz leer, wird die entsprechende Meldung durchgehend angezeigt. Um den Reinigungslösungsfluss in diesem Fall anzeigen zu können, die Taste (67) drücken.

61 65 64 62 63 66 71 706769 68 70

P100622

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung gelieferten Bauteilen sind je nach spezifischer Geräteverwendung folgende Zubehörteile/Sonderausstattungen lieferbar:

• Batterien
• Ladegerät
  – Bürsten/Pads aus anderen, nicht Standardmaterialien

Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung.

TECHNISCHE DATEN

Modell	SC40043 B	SC40043 B FULL PKG
Geräteänge 1.230 mm
Gerätebreite mit Sauglippe 720 mm
Gerätebreite ohne Sauglippe 570 mm
Min./Max. Gerätehöhe mit einstellbarem Schubbügel 725 - 1.115 mm
Gewicht ohne Batterien und mit leeren Tanks 58 kg 59 kg
Höchstgewicht bei Betriebsbereitschaft (GVW) 136 kg
Versandgewicht 80 kg 136 kg
Mindestlenkradius 750 mm
Arbeitsbreite	430 mm
Maße Batteriefach	350 x 350 x 260 mm
Durchmesser Mittelräder auf feststehender Achse	250 mm
Durchmesser Bürste/Pad	430 - 432 mm
Bodendruck Hinterräder	2 N/mm ^2
Anpressdruck Bürste/Pad auf den Boden bei vollem Tank und herabgelassener Sauglippe	35 kg
Ansaugung	1.200 mmH _2 O
Reinigungslösungsdosierung min./max.	0,4/1,6 Liter/Min.
Geschwindigkeit Bürsten-/Padhaltermotor	155 U/min
Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871, EN 60335-2-72) (LpA)	65 dB(A) ± 3 dB(A)
Vom Gerät emittierter Schalleistungspegel (ISO 3744, ISO 4871, EN 60335-2-72) (LwA)	89 dB(A)
Schwingungspegel am Arm der Bedienperson (ISO 5349-1, EN 60335-2-72)	< 2,5 m/s ^2
Maximale Einsatzneigung	2%
Kapazität Reinigungslösungstank	23 Liter
Kapazität Schmutzwassertank	21 Liter
IP-Schutzklasse	X4
Schutzklasse (elektrisch)	III
Motorleistung Ansauganlage	300 W
Leistung Bürsten-/Padhaltermotor	450 W
Leistungsaufnahme gesamt	0,75 kW
Batteriespannung	24 V
Standardbatterien (2 Stück)	-	12 V - 76 Ah(GEL) Exide
Ladegerät	-	100-240 VAC
Betriebsdauer (Standardbatterien)	~ 1,5 Std.

SCHALTPLAN
Legende

BAT 24-V-Batterie

C1 Batteriesteckverbinder

CH Ladegerät

EB1 Elektronikkarte Funktionen

EBLED LED-Steuerkarte

EV1 Elektroventil Reinigungslösung

F0 Sicherung Batterie (125 A)

F1 Sicherung Bürstenmotor (40 A)

F2 Sicherung Ansaugmotor (30 A)

F3 Sicherung Signalkreis (5 A)

F4 Sicherung Bürstenaushakung (20 A)

K1 Fernschalter Bürste

K2 Relais Ansaugmotor

LDA Grüne LED

LDB Grüne/gelbe LED

LDC Grüne/rote LED

M1 Bürstenmotor

M2 Saugmotor

SW1 Auswahl der Bedienelemente

SW2 Schalter Bürstenfreigabe

SW3 Schalter Reinigungslösungsdosierung

Farbcodes

BK	Schwarz
BU Hellblau
BN Braun
GN	Grün
GY Grau
OG	Orange
PK	Rosa
RD Rot
VT Violett
WH	Weiß
YE	Gelb

RD RD RO RO EB1 M2 M1 J1 J2 J3 J4 1 2 3 4 5 6 1 2 3 4 5 6 7 8 RO BK BU F3 F4 SA 20A K2 K1 EV1 F2 30A BK BK SW1 SW2 SW3 E 1 2 DG BU BN BU9K WH . BK ON YE YEBK RD R08K LDA LDB LDC EBLED RD C1 RD RD BAT FO 125A BK C1 BK P1006

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

GEFAHR

• ACHTUNG
• HINWEIS
• NACHSCHLAGEN

Beim Lesen dieser Anleitung muss der Bediener sich die Bedeutung der Aufkleber aufmerksam verdeutlichen (siehe Absatz „An dem Gerät angebrachte Symbole“).

Die Schilder auf keinen Fall abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN

ACHTUNG!

Werden die Batterien nicht korrekt eingebaut und angeschlossen, können die elektrischen Gerätebauteile schwer beschädigt werden. Die Batterien dürfen nur von Fachpersonal eingebaut werden.

Funktionsschaltkarte und Batterieladegerät gemäß dem eingebauten Batterietyp (WET o GEL) einstellen.

Die Batterien vor der Installation auf Schäden prüfen.

Den Batteriesteckverbinder und den Netzstecker des Ladegeräts trennen.

Batterien äußerst vorsichtig bewegen.

Die mit dem Gerät gelieferten Schutzkappen der Batterieklemmen montieren.

Für das Gerät sind zwei 12-V-Batterien erforderlich, die gemäß Anschlussplan (51) anzuschließen sind.

Das Gerät wird mit folgenden Ausstattungen geliefert:

In das Gerät eingebaute und betriebsbereite GEL/AGM-Batterie

1. Sicherstellen, dass der Batteriesteckverbinder (29) angeschlossen ist.
2. Gerät einschalten (siehe Abschnitt „Gerät einschalten und abstellen“). Leuchtet die grüne LED der Batteriestatusanzeige (68) auf, sind die Batterien betriebsbereit.
3. Leuchtet die gelbe oder rote Ladeanzeige-LED (68) auf, müssen die Batterien geladen werden (siehe entsprechenden Absatz im Abschnitt „Wartung“).

Ohne Batterien

1. Geeignete Batterien kaufen [siehe Absatz „Technische Daten“ und das Schema (51)]. Zur Auswahl und Montage der Batterien setzen Sie sich bitte mit einem Fachhändler in Verbindung.
2. Gerät und Ladegerät (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp wie im nachstehenden Abschnitt erläutert einstellen.

EINSTELLUNG DES EINGEBAUTEN BATTERIETYPS (WET ODER GEL/AGM)

Geräteplatine und Bordladegerät gemäß dem eingebauten Batterietyp (WET oder GEL/AGM) wie folgt einstellen:

Geräteeinstellung

1. Batteriestecker (29) trennen.
2. Das Gerät ist werksseitig auf GEL/AMG-Batterien eingestellt. Entspricht das dem eingebauten Batterietyp, weiter unter Punkt 6. Andernfalls auch die vorherigen Punkte 3, 4 und 5 ausführen.
3. Schrauben (A, Abb. 1) herausdrehen und Deckel (B) des Elektrokastens (25) vorsichtig abnehmen.
4. Mikroschalter (C) auf der Platine auf WET stellen.

ACHTUNG!

Den anliegenden Schalter (D) nicht bewegen/umschalten.

1. Deckel (B) des Elektrokastens wieder aufsetzen und Schrauben (A) eindrehen.

Einstellung des Ladegeräts

1. Für die Einstellungen des Ladegeräts siehe Anleitungen in der entsprechenden, dem Gerät beiliegenden Bedienungsanleitung.

D C A B A

Abbildung 1

P100624

Batterien einbauen

1. Ansaugrohr (22) von der Sauglippe (11) lösen.
2. Das Ablassrohr des Schmutzwassers (16) aus dem Halter (17) trennen.
3. Deckel (6) öffnen.
4. Den Schmutzwassertank (A, Abb. 2) im Bereich (B) fassen und leicht anheben.
5. Ansaugrohr (C) vom Tank abnehmen und Tank (A) mit den Leitungen (D) und (E) ausbauen.
6. Batterien gemäß Anschlussschema (51) einbauen.
7. Schritte 7 bis 11 in umgekehrter Reihenfolge durchführen und Tank (A) wieder einbauen.

Batterien laden

1. Batterien laden (siehe Verfahren im entsprechenden Absatz „Wartung“).

A B C D E

Abbildung 2

P100625

VOR DEM EINSCHALTEN DES GERÄTS

Montage der Bürste bzw. des Padhalters

HINWEIS

Je nach Beschaffenheit des zu reinigenden Bodens, können die Bürste (54) oder der Padhalter (55 und 56) montiert werden.

1. Arretierstift (24) betätigen und Parkvorrichtung (23b) des Geräts deaktivieren.
2. Bürsten-/Padhalterkopf (10) durch Herunterdrücken des Schubbügels (2) anheben.
3. Bürste (54) oder Padhalter (55 und 56) unter dem Kopf positionieren.
4. Kopf (10) mit dem Schubbügel (2) absenken.
5. Wählschalter (62) auf das gewünschte Programm (63) stellen.
6. Die Betätigungshebel der Bürste (70) und die Freigabetaste (69) gemeinsam einige Sekunden lang betätigen, damit die Bürste/der Padhalter in der Nabe des Kopfes (10) einrastet. Falls erforderlich wiederholen, bis die Bürste/der Padhalter angekuppelt ist.

Erhältliche Bürstentypen und Leitfaden für ihre Anwendung (nur Vorschläge)

Modelle MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX
Allgemeine Reini-gung	Beton
	Terrassenboden
	Keramik-/Steinfliesen
	Marmor
	Vinylplatten
	Gummiplatten
Polieren	Gummiplatten
	Marmor
	Vinylplatten

Sauglippenmontage

1. Sauglippe (11) montieren und mit den Sterngriffen (12) fixieren. Ansaugrohr (22) an die Sauglippe anschließen.

Reinigungslösungstank befüllen

HINWEIS!

Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

ACHTUNG!

Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung beachten.

Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.

1. Den Auffüllstutzen (45) oder den ausziehbaren Schlauch (47) benutzen und den Tank (31) mit einer für die auszuführende Arbeit geeigneten Reinigungslösung füllen. Den Reinigungslösungstank nicht voll einfüllen, sondern einige Zentimeter vor dem Rand frei lassen. Stets die Verdünnungshinweise beachten, die auf dem Verpackungsaufkleber des verwendeten chemischen Produkts angezeigt sind, um die Reinigungslösung zu präparieren. Die Temperatur der Reinigungslösung darf nicht 40 °C überschreiten.

Einstellungen

1. Den Schubbügel (2) mit dem Hebel (71) wie gewünscht einstellen.

GERÄT EINSCHALTEN UND ABSTELLEN

Gerät einschalten

1. Gerät wie im vorstehenden Abschnitt erläutert vorbereiten.
2. Die Sauglippe (11) mit dem Pedal (19) absenken.
3. Den Drehknopf (62) drehen, um das Gerät einzuschalten, und eines der Programme aus der folgenden Tabelle auswählen:

Auswahl Symbol Programm
(63)				Waschen und Trocknen.Bürstenbetätigung - Einschalten Ansauganlage - Reinigungslösungsfluss öffnen
(64)				Waschen.Bürstenbetätigung - Reinigungslösungsfluss öffnen
(65)				Trocknen.Einschalten Ansauganlage

1. Beim Einschalten der Maschine zeigen die Kontrollleuchten (68) der Maschine den eingestellten Batterietyp an (siehe Absatz „Einstellung des eingebauten Batterietyps“):

2. Rote LED blinkt 2 Mal - Einstellung WET-Batterien

3. Grüne LED blinkt 2 Mal - Einstellung GEL/AGM-Batterien

Während der darauffolgenden 5 Sekunden zeigen dei Kontrollleuchten (68) den Ladezustand der Batterien an. Beim Aufleuchten der grünen LED ist das Gerät betriebsbereit. Leuchtet die gelbe oder rote Ladeanzeige-LED auf, müssen die Batterien geladen werden (siehe entsprechenden Absatz im Abschnitt „Wartung“).

HINWEIS

Wenn die Batterien geladen sind, wird der Batterieladezustand nur 5 Sekunden lang nach Einschalten des Geräts angezeigt. Sind die Batterien dagegen fast oder ganz leer, wird die entsprechende Meldung durchgehend angezeigt. Um den Reinigungslösungsfluss in diesem Fall anzeigen zu können, die Taste des Reinigungslösungsflusses (67) drücken.

1. Die Einschalttaste des Reinigungslösungsflusses (67) drücken, um die ausgegebene Lösungsmenge zu ändern. Die grünen LED (68) geben die Flussmenge gemäß der folgenden Tabelle an:

LED ein (68) Symbol Einstellung
		Mindestflussmenge „ECO“ der Reinigungslösung.
		Mittlere Flussmenge der Reinigungslösung.
	[YBAS]	Höchstflussmenge der Reinigungslösung.
		Reinigungslösungsfluss geschlossen.

1. Den Schubbügel (2) mit den Händen greifen und die Freigabetaste (69) und die Bürstenbetätigungshebel (70) gleichzeitig drücken, um mit dem Waschen/Trocknen zu beginnen.

Gerät abstellen

1. Die Bürstenbetätigungshebel (70) und die Freigabetaste (69) loslassen.
2. Um das Gerät auszuschalten, Wählschalter (62) in Stellung 0 drehen.
3. Arretierstift (24) betätigen und Bürste/Padhalter durch Einführen der Parkvorrichtung (23a) anheben (siehe Abb. 5).
4. Sicherstellen, dass das Gerät sich nicht von selbst bewegen kann.

HINWEIS

Bei jedem Ausschalten des Geräts wird das Programm der Reinigungslösungseinstellung automatisch auf das Niveau „ECO“ zurückgesetzt, um weniger Wasser zu verbrauchen.

HINWEIS!

Bei unmittelbarer Notwendigkeit und um jegliche Funktionen des Geräts zu unterbrechen, den Batteriesteckverbinder (29) trennen.

Den Steckverbinder wieder anschließen und die Funktion des Geräts wiederherstellen.

Heben der Sauglippe

Die Sauglippe wie hier unten angegeben heben:

1. Den Schubbügel (2) greifen und senken, bis das Hinterrad (7) den Boden berührt (A, Abb. 3), dann die Sauglippe in gehobener Position einrasten lassen (B).

click A B

Abbildung 3

P100626

1. Gerät wie in vorstehendem Absatz erläutert einschalten.
2. Das Gerät mit beiden Händen am Schubbügel (2) führen und mit dem Waschen/Trocknen des Bodens beginnen.
3. Falls erforderlich, die zur Bürste fließende Menge Reinigungslösung mit der Taste (67) ändern.

HINWEIS!

Um die Oberfläche des zu reinigenden Bodens nicht zu beschädigen, die Bürste nicht ohne Flüssigkeit verwenden und Bürste/Pad bei stehendem Gerät durch Loslassen der Hebel (70) anhalten.

HINWEIS!

Vor dem Anheben der Bürste/des Pads die Rotation durch Loslassen der Hebel (70) anhalten.

HINWEIS

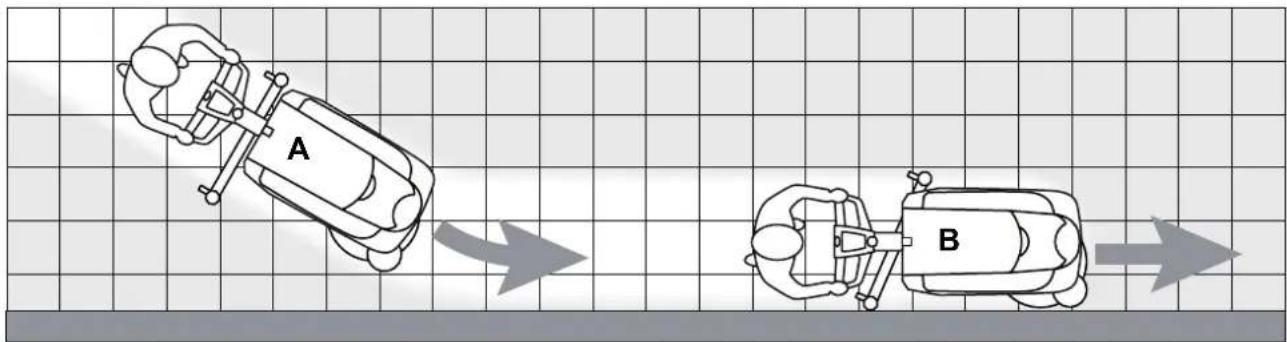

Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfiehlt Nilfisk, mit der rechten Geräteseite wie auf Abbildung 4 an die Ränder heranzufahren.

Abbildung 4

P100627

HINWEIS!

Ist der Bürsten-/Padhaltermotor aufgrund von Fremdkörpern, welche die Bürsten-/Padrotation behindern, oder wegen schwieriger Böden/zu harter Bürsten überlastet, stoppt ein Sicherheitssystem die Bürste/den Padhalter nach ca. einer Minute Dauerüberlast.

Der Überlastungszustand wird durch gleichzeitiges Blinken der drei LED (68) angezeigt. Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürste/des Padhalters fortzufahren, Drehknopf (62) in Stellung „0“ drehen und Gerät abschalten. Gerät durch Drehen des Drehknopfes auf eines der Programme wieder einschalten.

Vorschubgeschwindigkeit des Geräts einstellen

1. Die Geschwindigkeit des Geräts ändert sich je nach Art des zu reinigenden Bodens und der gewählten Bürste bzw. Pad. Falls erforderlich, kann die Fahrgeschwindigkeit, wie im Kapitel „Wartung“ erläutert, eingestellt werden.

Entladen der Batterien während des Betriebs

1. Solange die grüne LED der Ladeanzeiger (68) während der ersten 5 Sekunden aufleuchtet, kann das Gerät normal betrieben werden. Leuchten die gelbe und die rote LED auf, muss die Batterie geladen werden, da die restliche Betriebszeit des Geräts nur noch sehr gering ist.

HINWEIS!

Um die Batterien nicht zu beschädigen und die Lebensdauer der Batterien nicht zu verkürzen, das Gerät nicht mit entladenen Batterien verwenden.

TRANSPORT/PARKEN DES GERÄTS

Zum Transport/Parken des Geräts wie folgt vorgehen.

1. Gerät durch drehen des Währschalters (62) in Stellung 0 ausschalten.
2. Die Sauglippe (58) heben.
3. Die Bürste/den Padhalter mit dem Schubbügel in gehobener Position halten und das Gerät wie gewünscht verschieben.
4. Arretierstift (24) betätigen und Bürste/Padhalter durch Einführen der Transport-/Parkvorrichtung (23a) anheben (Abb. 5).
5. Nach der Arbeit sollte die Bürste/der Padhalter vom Kopf genommen werden (siehe folgendes Aushakverfahren) und auf den vorderen Bürstenträger (43) aufgelegt werden.

Ein-/Ausbau von Bürste/Padhalter

Die Bürste/Padhalter wie folgt aus dem Kopf ausbauen:

1. Wählschalter (62) auf das gewünschte Programm (64) stellen.
2. Bürsten-/Padhalterkopf (10) durch Herunterdrücken des Schubbügels (2) anheben.
3. Die Bürstenbetätigungshebel (70) 3 Mal nacheinander zusammen mit der Freigabetaste (69) drücken und warten, bis die Bürste anläuft und beim Aushaken aus der Antriebsnabe anhält.
4. Um das Gerät auszuschalten, Wählschalter (62) in Stellung 0 drehen.

TANKS ENTLEEREN

Ein automatisches Schwimmersystem (46) blockiert die Sauganlage, wenn der Sammelwassertank (30) voll ist.

Das Sperren der Ansauganlage aufgrund der Einfüllung des Schmutzwassertanks wird durch eine Zunahme des Geräusches des Motors der Ansauganlage angezeigt, außerdem wird der Fußboden nicht getrocknet.

HINWEIS!

Blockiert die Ansauganlage unvorhergesehen (z. B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal funktioniert, ausgeschaltet werden: Schalter (62) in die Position „0“ stellen, den Deckel (41) des Schmutzwassertanks öffnen und sicherstellen, dass der Schwimmer im Ansauggitter (46) bis zum Wasserstand abgesunken ist. Danach Deckel (6) des Schmutzwassertanks schließen und die Ansauganlage durch betätigen des Drehknopfs (62) wieder einschalten.

Ist der Schmutzwassertank (30) voll, wie folgt entleeren.

Entleerung des Sammelwassertanks

1. Um das Gerät auszuschalten, Wählschalter (62) in Stellung 0 drehen.
2. Die Sauglippe (58) heben.
3. Das Gerät in den Entsorgungsbereich schieben.
4. Arretierstift (24) betätigen und Bürste/Padhalter durch Aktivieren der Parkvorrichtung (23a) anheben.
5. Den Sammelwassertank (30) mit dem Ablassrohr (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

Reinigungslösungstank entleeren

Schritte 1. bis 4. durchführen.

1. Reinigungslösungstank (31) mit dem Rohr (18) entleeren.

2. Nach dem Entleeren den Tank mit Frischwasser spülen.

Schritte 1. bis 4. durchführen. 6. Reinigungslösungstank (31) mit dem Rohr (18) entleeren. 7. Nach dem Entleeren den Tank mit Frischwasser spülen.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

1. Zum Entfernen der Bürste/des Padhalters wie unter Absatz „Transport/Parken des Geräts“ vorgehen.
2. Tanks (30 und 31) wie im vorstehenden Abschnitt erläutert, entleeren.
3. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Absatz „Wartung“ in der Betriebsanleitung) durchführen.
4. Bürste/Padhalter und Sauglippe anheben oder entfernen und Gerät an einem trockenen und sauberen Ort abstellen.

SCHMUTZWASSERTANK AUSBAUEN

Um die Bleibatterien (WET) zu prüfen bzw. laden, oder für andere Arbeiten, kann es notwendig sein den Sammelwassertank (30) auszubauen. Den entsprechenden Vorgang ist unten angezeigt.

1. Sicherstellen, dass der Drehknopf (62) sich in der Position „0“ befindet.
2. Den Schmutzwassertank (30), wie es im entsprechenden Abschnitt „Ausleeren der Tanks“ beschrieben ist, entleeren.
3. Das Gerät auf ebenem Untergrund abstellen.
4. Ansaugrohr (22) von der Sauglippe (11) lösen.
5. Das Schmutzwasser-Ablassrohr (16) aus dem Halter (17) trennen.
6. Deckel (6) öffnen.
7. Den Schmutzwassertank (A, Abb. 6) im Bereich (B) fassen und leicht anheben.
8. Ansaugrohr (C) vom Tank abnehmen und Tank (A) mit den Leitungen (D) und (E) entfernen.

A B C D E

Abbildung 6

P100625

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten:

1. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.

2. Batteriestecker (29) trennen.

3. Gerät an einem trockenen und sauberen Ort abstellen.

4. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.

5. Batteriestecker (29) trennen.
6. Gerät an einem trockenen und sauberen Ort abstellen.

WARTUNG

Eine sorgfältige und ständige Wartung dient einer guten Betriebsdauer des Geräts und der höchsten Funktionssicherheit. Hier wird die Übersichtstabelle der planmäßigen Wartung gezeigt. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschaltetem Gerät, mit getrennten Batterien und getrenntem Ladegerätkabel durchzuführen.

Außerdem sind die Sicherheitshinweise im entsprechenden Abschnitt „Sicherheit“ aufmerksam zu lesen.

Alle planmäßigen und außerordentlichen Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst durchzuführen. In dieser Anleitung werden nur die einfachsten und regelmäßigsten Wartungsarbeiten gezeigt.

HINWEIS

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang	Täglich, nach der Gerätebenutzung	Wöchentlich	Halbjährlich Jährlich
Sauglippe reinigen
Bürste reinigen
Tanks und Ansauggitter reinigen
Batterien laden
Flüssigkeitsstand der WET-Batterien überprüfen
Sauglippengummis überprüfen und austauschen
Reinigungslösungsfilter reinigen
Kohlebürsten des Bürstenmotors überprüfen und austauschen (2)
Prüfung und Ersetzung der Kohlebürsten des Motors der Ansauganlage (2)

(1) Von einem autorisierten Nilfisk-Kundendienst durchzuführende Wartungsarbeiten.

BATTERIEN LADEN

HINWEIS

Batterien laden, wenn die gelbe oder die rote LED der Batteriestatusanzeige (68) aufleuchtet bzw. immer nach Arbeitsende.

Wenn die Batterien beladen halten werden, wird ihre Lebensdauer verlängert.

HINWEIS!

Sind die Batterien leer, möglichst bald aufladen, da sich ihre Lebensdauer ansonsten verkürzt.

Den Ladezustand der Batterien mindestens einmal pro Woche prüfen.

HINWEIS!

Ein für den eingebauten Batterietyp geeignetes Ladegerät verwenden.

ACHTUNG!

Bei eingebauten Bleibatterien (WET), erzeugt durch Laden der Batterien sehr explosives Wasserstoffgas. Das Laden nur in gut belüfteten Bereichen und in sicherer Entfernung von freien Flammen durchführen.

Beim Batterieladen ist es verboten zu rauchen.

Beim ganzen Batterieladezyklus den Schmutzwassertank ausgebaut lassen.

ACHTUNG!

Beim Laden der WET-Batterien besonders auf das eventuelle Austreten von Flüssigkeit aus den Batterien achten. Batteriesäure ist ätzend. Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren.

1. Das Gerät in den für das Laden der Batterien vorgesehenen Bereich schieben.
2. Sicherstellen, dass der Drehknopf (62) sich in der Position „0“ befindet.

3. Nur für WET-Batterien:

4. Den Schmutzwassertank wie im Kapitel „Betrieb“ beschrieben ausbauen.

5. Den elektrolytischen Stand der Batterien prüfen; falls erforderlich, den Stand mittels den Verschlüsse wieder herstellen.
6. Alle Verschlussstopfen für den nachfolgenden Ladevorgang geöffnet lassen.

7. Sofern erforderlich, die Oberfläche der Batterien reinigen.

8. Die Batterien wie folgt aufladen. Die entsprechende Methode wählen, je nachdem, ob das Gerät mit einem Ladegerät (26) ausgerüstet ist oder nicht.

Batterien mit einem externen Ladegerät aufladen

1. Anhand des Ladegeräthandbuchs Eignung des Ladegeräts überprüfen. Die Nennspannung des Ladegerätes muss 24 V betragen.
2. Den Stecker (29) der Batterien trennen und ihn an das externe Ladegerät verbinden.
3. Das Ladegerät an das Stromnetz anschließen.
4. Das Ladegerät am Ende des Aufladens von dem Stromnetz und von dem Stecker (29) trennen.
5. (Nur für WET-Batterien): Den Elektrolytstand der Batterien prüfen und alle Stopfen schließen.
6. Batteriestecker (29) an das Gerät anschließen.
7. (Nur für WET-Batterien): Den Schmutzwassertank wieder einbauen.

Batterieladung durch an der Maschine eingebautes Ladegerät

1. Das Ladegerätkabel (21) an das Stromnetz anschließen [Netzspannung und -frequenz müssen den auf dem Gerätetypenschild (1) angegebenen Werten entsprechen].

HINWEIS

Wenn das Ladegerät am Stromnetz angeschlossen ist, werden automatisch alle Funktionen des Geräts ausgeschlossen. Die leuchtende rote oder gelbe LED (27) des Ladegeräts zeigen den Ladebetrieb des Geräts an.

1. Leuchtet die grüne Kontrollleuchte (27) fest, ist der Batterieladezyklus beendet.
2. Wenn der Ladezyklus beendet ist, das Kabel (21) des Ladegeräts von dem Stromnetz lösen und ihn auf dem passenden Halter wickeln.
3. (Nur für WET-Batterien): Die Verschlüsse der Batterien schließen und den Schmutzwassertank wie im Kapitel „Betrieb“ beschrieben einbauen.
4. Das Gerät ist betriebsbereit.

HINWEIS

Für weiter Informationen zum Betrieb des Ladegeräts (26) Ladegeräthandbuch konsultieren.

SAUGLIPPE REINIGEN

HINWEIS

Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippenwischblätter müssen unversehrt sein.

ACHTUNG!

Bei Reinigung der Sauglippe wird es empfohlen Arbeitshandschuhe zu tragen, denn schneidende Abfälle können vorhanden sein.

1. Das Gerät auf ebenem Untergrund abstellen.
2. Sicherstellen, dass der Drehknopf (62) sich in der Position „0“ befindet.
3. Die Sauglippe mit dem Pedal (19) absenken.
4. Ansaugrohr (22) von der Sauglippe abnehmen.
5. Sterngriffe (12) lösen und Sauglippe (11) abnehmen.
6. Sauglippe abspülen und reinigen. Insbesondere den Schmutz und Abfälle von den Förderöffnungen (A, Abb. 7) und der Ansaugöffnung (B) beseitigen.
7. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
8. Die ausgebauten Bauteile in umgekehrter Reihenfolge wieder einbauen.

Sauglippenwischblätter ÜBERPRÜFEN UND AUSTAUSCHEN

1. Sauglippe wie in vorstehendem Absatz erläutert reinigen.
2. Überprüfen, ob die Kanten des vorderen (E, Abb. 7) und die Kanten des hinteren Gummis (I) gleichzeitig in ihrer gesamten Länge auf dem Fußboden aufliegen. Andernfalls Höhe wie folgt einstellen:

- Befestigungsfedern (F) entfernen und vorderen (C) sowie hinteren Gummi (D) einstellen.

- Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

1. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen, gegebenenfalls wie folgt austauschen. Prüfen, dass auch die Vorderkante (H) des Hintergummis unversehrt ist; andernfalls das Gummi umdrehen und die andere, unversehrte Kante (G) benutzen. Ist auch die andere Kante abgenutzt, das Gummi ersetzen und dabei wie folgt vorgehen:

2. Befestigungsfedern (F) entfernen und hinteren Gummi (D) austauschen (oder umdrehen).

3. Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

4. Sauglippe (11) montieren und Sterngriffe (12) festdrehen.

5. Das Ansaugrohr (22) an die Sauglippe (11) verbinden.

Bei der Reinigung der Bürste wird es empfohlen Arbeitshandschuhe zu tragen, denn können schneidende Abfälle vorhanden sein.

1. Zum Entfernen der Bürste wie unter Absatz „Transport/Parken des Geräts“ vorgehen.
2. Arretierstift (24) betätigen und Parkvorrichtung (23b) des Geräts deaktivieren.
3. Bürste mit Wasser und Reinigungslösung reinigen und abspülen.
4. Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürste austauschen.

TANKS UND ANSAUGGITTER REINIGEN

1. Das Gerät in den Entsorgungsbereich schieben.
2. Sicherstellen, dass der Drehknopf (62) sich in der Position „0“ befindet.

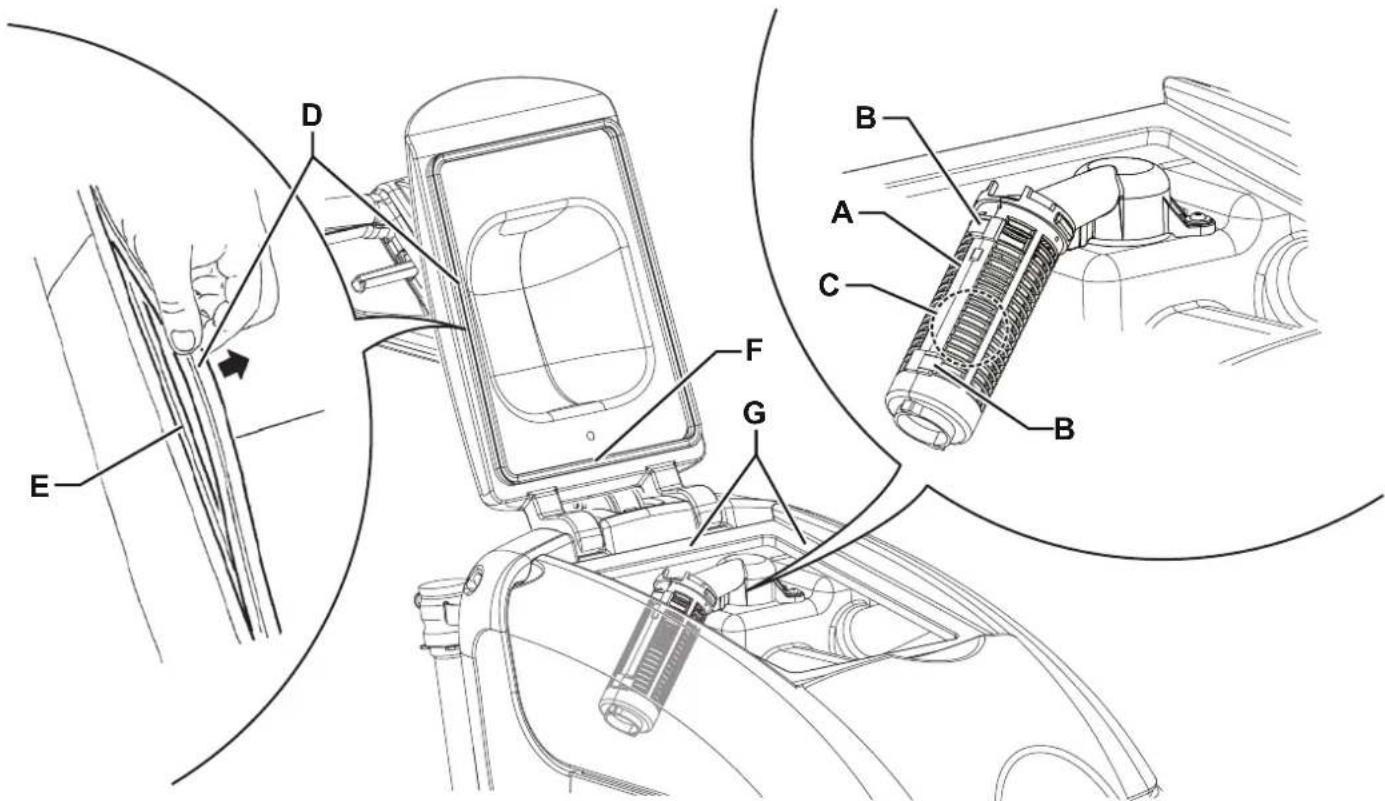

3. Den Deckel (41) des Schmutzwassertanks öffnen und mit Frischwasser den Deckel, die Tanks (30 und 31) und das Ansauggitter (46) reinigen und waschen. Das Wasser aus den Tanks durch das Ansaugrohr (16) und die Leitung (18) ablassen.
4. Falls erforderlich, Haltevorrichtungen (B, Abb. 8) lösen, Gitter (A) öffnen und Schwimmer (C) entnehmen. Sorgfältig reinigen und wieder montieren.
5. Auf die Unversehrtheit der Deckeldichtung (D) des Schmutzwassertanks prüfen.

HINWEIS

Die Dichtung (D) ermöglicht die Bildung eines Unterdrucks im Tank, der für das Ansaugen des Schmutzwassers erforderlich ist.

Falls erforderlich, die Dichtung (D) ersetzen, durch sie aus dem Sitz (E) herauszuziehen. Beim Einsetzen der neuen Dichtung, die Verbindung (F) gemäß Abbildung im hinteren mittleren Bereich positionieren.

1. Überprüfen, ob die gesamte Auflagefläche (G) der Dichtung (D) unversehrt ist und die Dichtigkeit gewährleistet.
2. Den Schmutzwassertankdeckel (6) schließen.

REINIGUNGSLÖSUNGSFILTER REINIGEN

1. Das Gerät auf ebenem Untergrund abstellen.
2. Sicherstellen, dass der Drehknopf (62) sich in der Position „0“ befindet.
3. Das Reinigungslösungsventil (A, Abb. 9) unter dem Gerät vor dem linken Hinterrad schließen.

Der Hahn (A) ist geschlossen, wenn er sich bezüglich auf der Leitung in der Stellung (B) befindet, und er ist geöffnet, wenn er in der Stellung (C) ist.

1. Den durchsichtigen Deckel (D) mit Dichtung (E) abnehmen und Siebfilter (F) entfernen. Alles reinigen und und in der Halterung (G) anbringen.

HINWEIS

Dichtung (E) und Siebfilter (F) in ihrem jeweiligen Sitz im Deckel (D) bzw. in der Halterung (G) einwandfrei positionieren.

1. Ventil (A) in Stellung (C) drehen und öffnen.

FILTER A B C G F E D

Abbildung 9

P100631

GERÄTEVORSCHUB EINSTELLEN

HINWEIS

Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nachdem, ob eine Bürste oder ein Pad eingesetzt werden, unterschiedlich.

Falls erforderlich, Einstellung wie folgt vornehmen.

1. Die Vorschubgeschwindigkeit des Geräts mit dem Handrad (53) wie folgt einstellen:
2. Für eine höhere Vorschubgeschwindigkeit des Geräts gegen den Uhrzeigersinn drehen.
3. Für eine geringere Vorschubgeschwindigkeit des Geräts im Uhrzeigersinn drehen.
4. Tendiert das Gerät dazu, vom geradlinigen Fahrtrichtung abzuweichen, kann das Rad (52) im Uhrzeigersinn oder Gegensinn gedreht werden, um die Abweichung zu korrigieren und einen grundsätzlich neutralen Vorschub zu erhalten.
5. Das Gerät in betriebsbereitem Zustand überprüfen und, falls erforderlich, weitere Einstellungen vornehmen.

PRÜFUNG/ERSETZUNG DER SICHERUNGEN

1. Batteriestecker (29) trennen.

2. Schrauben (A, Abb. 10) herausdrehen und Deckel (B) des Elektrokastens abnehmen.

3. Folgende Sicherungen prüfen:

• (C): Streifensicherung F1 (40 A), Bürstenmotor
• (D): Messersicherung F2 (30 A), Ansauganlage.
• (E): Messersicherung F3 (5 A), Magnetventil und Steckkarte
• (F): Glassicherung F4 (20 A), Bürsten-Aushaksystem

1. Sicherung nach dem Abkühlen des entsprechenden Teils, das die Unterbrechung verursacht hat, austauschen.

A B F C E D A

Abbildung 10

P100632

Kontrolle/Auswechseln der Batteriesicherung (F0)

1. Batteriestecker (29) trennen.
2. Den Schmutzwasserbehälter (30) ausbauen (siehe Verfahren unter Abschnitt „Benutzung“).
3. Die Batteriesicherung F0 (125 A) (B) am Batterieanschlusskabel (A, Abb. 11) prüfen und ggf. auswechseln.

A B

Abbildung 11

P100654

FEHLERSUCHE

Störung Mögliche Ursache Abhilfe
Die Motoren starten nicht und es leuchtet keine LED auf.	Der Batteriestecker ist nicht angeschlossen. Anschließen.
	Die Batterien sind vollständig leer. Laden.
	Die Sicherung F0 ist durchgebrannt. Austauschen.
	Die Sicherung F3 ist durchgebrannt. Austauschen.
	Der Drehknopf zur Programmauswahl ist defekt. Austauschen. (*)
Die LED (68) blinken gleichzeitig.	Bürstenmotor überlastet.	Eine weichere Bürste oder eine Bürste von anderem Typ verwenden.
	An der Bürste befinden sind Fremdkörper (aufgewickelte Fäden, usw.), die Bürstendrehung möglicherweise bremsen.	Bürstennabe reinigen.
Der Bürstenmotor funktioniert nicht.	Die Aktivierungshebel oder die Freigabetaste sind defekt.	Austauschen. (*)
	Die Sicherung F1 ist durchgebrannt. Austauschen.
Das Bürsten-Aushaksystem funktioniert nicht.	Die Sicherung F4 ist durchgebrannt. Austauschen.
Der Ansauganlagenmotor startet nicht.	Die Sicherung F2 ist durchgebrannt. Austauschen.
Das Schmutzwasser wird nur ungenügend angesaugt.	Der Schmutzwassertank ist voll. Entleeren.
	Das Ansauggitter ist verstopft oder der Schwimmer ist geschlossen.	Das Gitter reinigen und der Schwimmer prüfen.
	Das Saugrohr hat sich von der Sauglippe gelöst oder ist defekt.	Anschließen.
	Die Sauglippe ist verschutzt bzw. die Sauglippengummis sind verschlissen oder beschädigt.	Die Sauglippe reinigen bzw. die Gummis ersetzen.
	Der Schmutzwassertankdeckel ist nicht richtig geschlossen oder die Dichtung ist abgenutzt.	Die Auflagefläche prüfen und/oder reinigen oder Dichtung austauschen.
	Der Filter des Ansaugmotors ist verschutzt. Reinigen.
Der Reinigungslösungsfluss zu Bürste/Padhalter ist ungenügend.	Der Reinigungslösungsfilter ist verschutzt. Reinigen.
	Das Magnetventil der Reinigungslösung ist defekt. Austauschen. (*)
Die Sauglippe verursacht Streifen auf den Boden.	Unter den Sauglippenwischblätter befinden sich Abfälle.	Abfälle entfernen.
	Die Sauglippengummis sind verschlissen, ausgebrochen oder eingerissen.	Gummis austauschen.

(*) Von einem autorisierten Nilfisk-Kundendienst durchzuführende Wartungsarbeiten.

HINWEIS

Die Maschine kann nicht ohne Ladegerät funktionieren. Wenden Sie sich bei Störungen des Ladegeräts an einen autorisierten Kundendienst.

Für weitere Informationen setzen Sie sich bitte mit einem Nilfisk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.

Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß

Umweltschutzvorschriften gesondert zu entsorgen:

• Batterien
• Bürsten
  – Kunststoffleitungen und -teile
  – Elektrische und elektronische Teile (*)

(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Bauteile an die örtliche Nilfisk-Niederlassung.

TABLE DES MATIÈRES

INTRODUCTION....2

BUT ET CONTENU DU MANUEL 2

DESTINATAIRES....2

TECHNISCHE EIGENSCHAPPEN 9

ELEKTRISCH SCHEMA....10

GEBRUIK....11

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE ....11

INSTELLING VAN HET TYPE ACCU (WET OF GEL/AGM)....12

VOOR HET STARTEN VAN DE MACHINE....13

DE MACHINE STARTEN EN STOPPEN....14

MACHINE IN GEBRUIK (WASSEN/DROGEN)....15

DE MACHINE TRANSPORTEREN/PARKEREN....16

DE TANKS LEGEN 16

NA GEBRUIK VAN DE MACHINE....17

TECHNISCHE EIGENSCHAPPEN

ELEKTRISCH SCHEMA
Legende
