| Marke | PowerPlus |
| Modell | POWDP50300 |
| Produkttyp | Akku-Schwingschleifer |
| Nennspannung | 20 V |
| Leerlaufdrehzahl | 12 000 min⁻¹ |
| Oszillationsgeschwindigkeit | 24 000 min⁻¹ |
| Schleiffläche | 187 x 90 mm |
| Oszillationsbreite | 1 mm |
| Motortyp | Mit Kohlebürsten |
| Befestigung des Schleifpapiers | Papierklemmen und Klettsystem |
| Staubbeutel inklusive | Ja |
| Griff | Weiche Softgriff-Beschichtung |
| Schalldruckpegel (LpA) | 78 dB(A) |
| Schallleistungspegel (LwA) | 89 dB(A) |
| Vibration (aw) | 4,2 m/s² (K=1,5 m/s²) |
| Stromversorgung | Li-Ion-Akku 20 V (nicht im Lieferumfang) |
| Ladegerät | Nicht im Lieferumfang, kompatibel mit PowerPlus-Ladegerät |
| Lieferumfang | 1 Schleifer, 1 Staubbeutel, 1 Schleifpapierblatt (Körnung 80), 1 Bedienungsanleitung |
| Garantie | 36 Monate (ohne Akku und Ladegerät) |
| Verwendungszweck | Schleifen und Polieren von Holz, Kunststoff und ähnlichen Materialien (nicht für den professionellen Gebrauch) |
Häufig gestellte Fragen - POWDP50300 PowerPlus
Benutzerfragen zu POWDP50300 PowerPlus
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schleifmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch POWDP50300 - PowerPlus und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. POWDP50300 von der Marke PowerPlus.
BEDIENUNGSANLEITUNG POWDP50300 PowerPlus
DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
11 TECHNISCHE GEGEVENS .... 10
12 GELUID....10
POWERPLUS® HIGH QUALITY TOOLS
POWDP50300 NL
13 REINIGING EN ONDERHOUD....10
14 OPSLAG....10
15 GARANTIE 11
16 MILIEU....11
17 CONFORMITEITSVERKLARING .... 12
VLAKSCHUURMACHINE 20 V (ZONDER BATTERIJ) POWDP50300
1 TOEPASSING
11 TECHNISCHE GEGEVENS
| Nominale spanning | 20 V |
| Toerental | 12.000 min ^-1 |
| Schuuropervlak | 187 x 90 mm |
| Motortype | Borstelmotor |
| Oscillatiesnelheid | 24.000 min ^-1 |
| Oscillatiebreedte | 1 mm |
| Zachte handgreep | Ja |
| Klittenbandsysteem | Ja |
12 GELUID
1 EINSATZBEREICH....3
2 BESCHREIBUNG DER TEILE (ABB. A) 3
3 VERZEICHNIS DES VERPACKUNGSINHALTS....3
4 ERKLÄRUNG DER SYMBOLE......4
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE......4
5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit....4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten....5
5.5 Wartung 6
6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLEIFER ...... 6
7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE 6
7.1 Akkus....6
7.2 Ladegeräte....7
8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN ... 7
8.1 Anzeigen am Ladegerät (Abb. 1)......7
8.2 Akku herausnehmen / einsetzen (Abb. 2)......8
8.3 Akku-Ladezustandsanzeige (Abb. 3)....8
9 MERKMALE 8
10 HINWEISE ZUM BETRIEB DES GERÄTS 8
10.1 Schleifen....9
10.2 Ein-/Ausschalten (Abb. 4)....9
10.3 Schleifpapier anbringen 9
10.4 Verwendung des Staubsacks (Abb. 7)....9
10.5 Bedienung des Geräts....10
11 TECHNISCHE DATEN....10
12 GERÄUSCHEMISSION....10
13 REINIGUNG UND WARTUNG 10
POWERPLUS HIGH QUALITY TOOLS
POWDP50300 DE
14 LAGERUNG....10
15 GARANTIE 11
16 UMWELT 11
17 KONFORMITÄTSERKLÄRUNG 12

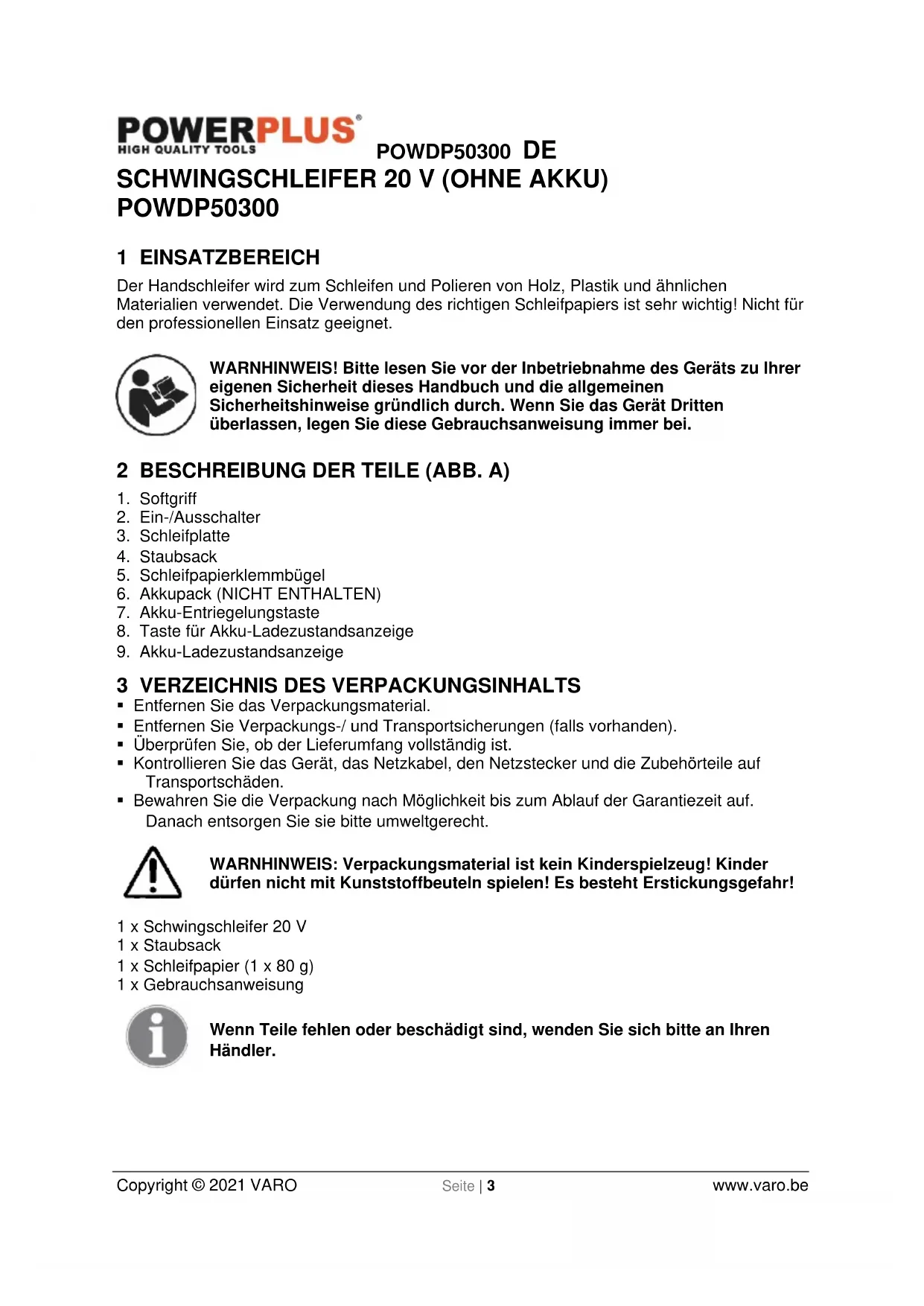

SCHWINGSCHLEIFER 20 V (OHNE AKKU) POWDP50300
1 EINSATZBEREICH
Der Handschleifer wird zum Schleifen und Polieren von Holz, Plastik und ähnlichen Materialien verwendet. Die Verwendung des richtigen Schleifpapiers ist sehr wichtig! Nicht für den professionellen Einsatz geeignet.
WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.
2 BESCHREIBUNG DER TEILE (ABB. A)
- Softgriff
- Ein-/Ausschalter
- Schleifplatte
- Staubsack
- Schleifpapierklemmbügel
- Akkupack (NICHT ENTHALTEN)
- Akku-Entriegelungstaste
- Taste für Akku-Ladezustandsanzeige
- Akku-Ladezustandsanzeige
3 VERZEICHNIS DES VERPACKUNGSINHALTS
- Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.
WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!
1 x Schwingschleifer 20 V
1 x Staubsack
1 x Schleifpapier (1 x 80 g)
1 x Gebrauchsanweisung
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.
4 ERKLÄRUNG DER SYMBOLE
In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:
 | Warnhinweis:Verletzungsgefahr und Gefahr der Beschädigung des Geräts. |  | Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n). |
 | Anweisungen vor dem Gebrauch des Geräts genau durchlesen. |  | Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. (Gilt nur für Ladegerät) |
 | Umgebungstemperatur max. 40 °C. (Gilt nur für Akku) |  | Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommen. |
 | Akku und Ladegerät nur in geschlossenen Räumen benutzen. |  | Akkupack oder Ladegerät nicht ins Feuer werfen. |
 | Immer Schutzbrille tragen. |  | Schutzhandschuhe tragen. |
 | Bei Staubentwicklung: Atem-schutzmaske tragen | ||
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE
Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).
5.1 Arbeitsplatz
- Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
- Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.
- Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.
5.2 Elektrische Sicherheit
- Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.
- Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
POWDP50300 DE
- Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.
- Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
- Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
- Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.
5.3 Sicherheit von Personen
- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
- Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.
- Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
- Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
- Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten
- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
- Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
POWDP50300 DE
- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
- Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
- Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
- Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
- Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5.5 Wartung
- Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.
6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLEIFER
- Tragen Sie bei der Arbeit mit dem Schleifer immer eine Schutzbrille und eine Staubschutzmaske.
- Sichern Sie das Werkstück immer mit Spannvorrichtungen oder ähnlichem, damit es nicht wegrutscht.
- Achten Sie immer darauf, dass sich kein Staub in den Bohrungen der Schleifplatte festsetzt
■ Schließen Sie bei der Arbeit immer einen Staubsauger an den Ausblasstutzen an.
■ Seien Sie besonders vorsichtig beim Abschleifen bleihaltiger Farben:
○ Alle Personen, die den Arbeitsbereich betreten, müssen eine spezielle Maske zum Schutz vor bleihaltigem Staub und Rauch tragen.
o Kinder und Schwangere dürfen den Arbeitsbereich nicht betreten.
- Im Arbeitsbereich nicht essen, trinken oder rauchen.
○ Lassen Sie das Werkzeug nicht eingeschaltet liegen. Halten Sie das laufende Werkzeug immer mit der Hand fest.
■ Lüften Sie bei der Ausführung von Schleifarbeiten Ihren Arbeitsbereich ausreichend.
- Vergewissern Sie sich vor dem Gebrauch des Geräts, dass das Schleifblatt keine Risse oder Brüche aufweist. Risse oder Brüche des Schleifblatts können zu Verletzungen führen.
7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE
7.1 Akkus
■ Nie versuchen, den Akku zu öffnen.
- Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.
- Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.
POWDP50300 DE
- Bewahren Sie die Akkus an einem trockenen und kühlen Platz (5-20 °C) auf. Akkus nie entladen lagern.
- Bei Li-Ion-Akkus ist es besser, sie regelmäßig zu entladen und aufzuladen (mindestens 4x pro Jahr). Die ideale Ladekapazität beim langfristigen Einlagern von Li-Ion-Akkus beträgt 40%.
- Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.
- Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.
- Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.
- Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes:
– Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden.
- Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes:
√ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren.
√ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen.
Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.
7.2 Ladegeräte
- Nie versuchen, nicht aufladbare Batterien aufzuladen.
■ Schadhafte Kabel sofort ersetzen. - Das Ladegerät darf nicht mit Wasser in Kontakt kommen.
- Das Ladegerät nicht öffnen.
- Das Ladegerät nicht untersuchen.
- Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt.
8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN
8.1 Anzeigen am Ladegerät (Abb. 1)
Das Ladegerät an die Steckdose anschließen:
- Grün anhaltend: Ladebereit.
- Rot blinkend: Laden.
- Grün anhaltend: Geladen.
- Grün und Rot anhaltend: Akku oder Ladegerät defekt.
Hinweis: Wenn der Akku nicht richtig passt, ihn bitte ausschalten und sicherstellen, dass der Akkupack das richtige Modell für dieses Ladegerät ist, so wie auf dem Spezifikationsblatt dargestellt. Keinen anderen Akkupack oder irgendeinen Akkupack laden, der nicht sicher ins Ladegerät passt.
POWDP50300 DE
- Das Ladegerät und den zu ladenden Akkupack häufig kontrollieren.
- Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akkupack herausnehmen.
- Den Akkupack vor dem Einsatz völlig abkühlen lassen.
- Das Ladegerät und den Akkupack innen außerhalb der Reichweite von Kindern aufbewahren.
HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert.
8.2 Akku herausnehmen / einsetzen (Abb. 2)
WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass die Maschine ausgeschaltet ist oder der Akkupack entnommen wurde.
- Das Werkzeug in einer und den Akkupack in der anderen Hand halten.
- Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.
- Zum Herausnehmen: Auf die Ent-/Verriegelung des Akkus drücken und gleichzeitig den Akkupack herausnehmen.
8.3 Akku-Ladezustandsanzeige (Abb. 3)
Am Akkupack befinden sich Akku-Ladezustandsanzeigen (9), mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (8) gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Ein-/Aus-Schalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist.
Diese 3 LED können den Ladezustand des Akkus anzeigen:
3 LED leuchten auf: Akku ist aufgeladen.
2 LED leuchten auf: Akku ist zu 60% geladen.
1 LED leuchtet auf: Akku ist fast entladen.
9 MERKMALE
Ihr Schleifer ist mit einem TPR-Softgriff und Schutzvorrichtungen ausgestattet. TPR (Thermoplastischer Gummi) ist elastisch, stoßdämpfend und umweltfreundlich (recycelbar).
10 HINWEISE ZUM BETRIEB DES GERÄTS
Machen Sie sich vor dem Einsatz des Geräts mit allen Bedienelementen und mit den Sicherheitsbestimmungen vertraut.
Warnung! Entfernen Sie immer den Akku vom Gerät, bevor Sie Teile montieren, Geräteeinstellungen vornehmen, das Gerät reinigen oder wenn das Gerät nicht im Gebrauch ist. Das Entfernen des Akkus verhindert eine unbeabsichtigte Inbetriebnahme, die zu schweren Verletzungen führen kann.
POWDP50300 DE
Verputzte Flächen nicht schleifen oder schmirgeln (WARNHINWEIS: Dies verletzt die Bestimmungen, und die Garantie wird hinfällig!), weil dadurch der Motor irreparabel beschädigt werden kann (Kohlebürsten, Kugellager, usw.).
10.1 Schleifen
- Halten Sie den Schleifer vor sich, in sicherem Abstand von der eigenen Person. Das Gerät darf jetzt das Werkstück noch nicht berühren.
- Starten Sie das Gerät.
- Warten Sie ab, bis der Motor seine Höchstgeschwindigkeit erreicht hat. Verringern Sie dann die Geschwindigkeit etwas, und setzen Sie das Gerät mit einer leichten Vorwärtsbewegung am Werkstück an.
- Bewegen Sie das Gerät am Werkstück langsam mit Vorwärts- und Rückwärtsbewegungen, bzw. mit Bewegungen von einer Seite zur anderen.
- Nehmen Sie nach dem Schleifvorgang das Gerät vom Werkstück ab, bevor Sie es ausschalten.
10.2 Ein-/Ausschalten (Abb. 4)
Drücken Sie die Entriegelungstaste (7), und setzen Sie den Akkupack (6) in das Elektrowerkzeug ein. Das Werkzeug wird mit dem Ein-/Ausschalter (2) auf der Oberseite des Werkzeuggehäuses eingeschaltet.
- Einschalten: drücken Sie den EIN-/AUS-Schalter (2) in die Stellung „I“.
- Ausschalten: drücken Sie den EIN-/AUS-Schalter (2) in die Stellung „O“.
10.3 Schleifpapier anbringen
Befestigen von Schleifpapier ohne Kletthaftung (nicht enthalten) (Abb. 5).
- Öffnen Sie die Schleifpapierklemmbügel (5).
- Legen Sie das Schleifpapier der erforderlichen Körnung auf die Schleifplatte.
- Achten Sie darauf, dass die Ausstanzungen im Schleifpapier mit den Bohrungen an der Schleifplatte übereinstimmen.
- Führen Sie beide Enden des Schleifpapiers um die Kanten der Schleifplatte.
- Schließen Sie zuerst den einen und dann den anderen Klemmbügel, so dass die Schleifpapierenden festgespannt sind.
- Das Schleifpapier muss straff auf der Schleifplatte aufliegen und darf sich nicht lockern. Befestigen von Schleifpapier mit Kletthaftung (Abb. 6).
- Wählen Sie ein Schleifblatt mit der für die Arbeit geeigneten Körnung.
- Setzen Sie das Schleifpapier so auf die Schleifplatte (3), dass die Ausstanzungen im Schleifpapier mit den Bohrungen an der Schleifplatte übereinstimmen.
- Drücken Sie das Schleifpapier gut auf der Schleifplatte fest, und prüfen Sie, dass es sich nicht bewegt.
- Zum Abnehmen des Schleifpapiers ziehen Sie es vorsichtig von der Schleifplatte ab.
WARNUNG: Gehen Sie zum Abnehmen des Schleifpapiers in umgekehrter Reihenfolge vor.
WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, oder entfernen Sie den Akku, bevor Sie Einstellungen vornehmen.
10.4 Verwendung des Staubsacks (Abb. 7)
Stecken Sie den Staubsack (4) auf den Ausblasstutzen, und vergewissern Sie sich, dass der Staubsack gut sitzt.
POWDP50300 DE
10.5 Bedienung des Geräts
■ Stecken Sie den Staubsack (4) auf den Schwingschleifer.
Halten Sie den Schleifer vor sich mit Abstand zu Ihrem Körper und zum Werkstück.
- Schalten Sie den Schleifer mit dem Ein-/Ausschalter (2) ein.
Warten Sie, bis der Motor seine Arbeitsdrehzahl erreicht hat, und setzen Sie das Werkzeug dann langsam mit einer leichten Vorwärtsbewegung auf das Werkstück.
- Bewegen Sie den Schleifer mit Vorwärts-, Rückwärts- und seitlichen Bewegungen langsam über das Werkstück.
- Nehmen Sie den Schleifer nach Abschluss der Schleifarbeiten vom Werkstück ab, und schalten Sie ihn dann aus.
11 TECHNISCHE DATEN
| Nennspannung | 20 V |
| Drehzahl | 12.000 min ^-1 |
| Schleiffläche | 187 x 90 mm |
| Motor | Bürstenmotor |
| Schwinggeschwindigkeit | 24.000 min ^-1 |
| Schwingkreisradius | 1 mm |
| Softgriff | Ja |
| Hook & Loop System | Ja |
12 GERÄUSCHEMISSION
Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)
| Schalldruckpegel LpA | 78 dB(A) |
| Schallleistungspegel LwA | 89 dB(A) |
WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!
aw (Vibration)
4,2 m/s²
K = 1,5 ~m / s^2
13 REINIGUNG UND WARTUNG
- Das Elektrowerkzeug erfordert keine besondere Wartung.
- Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.
- Vor Arbeiten an der Maschine vergewissern Sie sich, dass sich der Schalter in der "AUS-" Position befindet und der Netzstecker gezogen ist.
14 LAGERUNG
- Die gesamte Maschine und das Zubehör müssen gründlich gereinigt werden.
- Die Maschine immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.
- Die eingelagerte Maschine vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
- Die Maschine nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.
POWDP50300 DE
15 GARANTIE
- Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
- Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
- Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
■ Weitere Informationen erhalten Sie unter der Tel.-Nº: 00 32 3 292 92 90
- Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
- Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
- Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.
- Ihr Werkzeug muss mindestens 1 x monatlich aufgeladen werden, um einen optimalen Betrieb zu gewährleisten.
16 UMWELT
Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.
Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler hinsichtlich des Recyclings.
17 KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät
Bezeichnung des Geräts: Schwingschleifer 20 V – Akkubetrieben
Marke: PowerPlus
Modell-No: POWDP50300
den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.
EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):
EN62841-1:2015
EN62841-2-4:2014
EN55014-1:2017
EN55014-2:2015
Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,
Mentens Ludo
Ludo Mertens
