BEDIENUNGSANLEITUNG W7F HS41 X WHIRLPOOL

DANKE, DASS SIE SICH FÜR EIN WHIRLPOOL PRODUKT ENT- SCHIEDEN HABEN Für eine umfassendere Unterstützung melden Sie Ihr Gerät bitte an unter: www.whirlpool.eu/register ERSTER GEBRAUCH Diese Sicherheits- und Installationsanweisungen vor dem Gebrauch aufmerksam durchlesen. Weitere Informationen über Ihr Produkt sind auf folgender Website verfügbar: docs.whirlpool.eu/docs runtergeladen werden. Denken Sie nach der Installation daran, sämtliche Teile zum Transportschutz aus dem Geschirrspüler zu entfernen. EINSTELLUNGSMENÜ

1. Gerät mit der EIN-AUS -Taste einschalten.

2. Halten Sie die Einstellungen

(Halbe Füllmenge-Taste ) 3 Sekunden lang, bis Sie einen Piepton hören.

3. Nach einer Sekunde wird die erste verfügbare Einstellung (Buchstabe

zum Durchblättern der Liste der verfügbaren Ein- stellungen (siehe Tabelle unten). Drücken Sie dann START/Pause , um den Wert der aktuell ausgewählten Einstellung zu ändern.

, um den Wert zu ändern. Drücken Sie dann START/Pause , um den neuen Wert zu speichern.

6. Zum Ändern einer weiteren Einstellung wiederholen Sie die Punkte 2

7. Drücken Sie EIN-AUS

oder warten Sie 30 Sekunden, um das Menü zu verlassen.

SALZBEHÄLTER BEFÜLLEN

Mit der Verwendung von Salz werden KALKABLAGERUNGEN auf dem Ge- schirr und den funktionalen Komponenten des Geschirrspülers verhindert. Der Salzbehälter bendet sich im unteren Teil des Geschirrspülers (unter dem Unterkorb auf der linken Seite).

• DER SALZBEHÄLTER DARF NIE LEER SEIN!

• Es ist wichtig, die Wasserhärte einzustellen.

• Salz muss eingefüllt werden, wenn auf der Bedienblende die Anzeige- leuchte der SALZNACHFÜLLANZEIGE aueuchtet.

1. Ziehen Sie den Unterkorb heraus und schrauben Sie

den Salzbehälterdeckel gegen den Uhrzeigersinn ab.

2. Setzen Sie den Trichter auf (siehe Abbildung) und füllen

Sie den Behälter bis zum Rand mit Salz (ca. 0,5 kg), es ist normal,wenn etwas Wasser ausläuft.

3. Nur beim ersten Mal: Befüllen Sie den Salzbehälter

4. Den Trichter abnehmen und die Salzreste vom Önungsrand entfernen.

Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während dem Waschprogramm in den Behälter gelangt (dies könnte den Wasserenthärter irreparabel beschädigen). Lassen Sie jedes Mal, sobald Sie das Nachfüllen des Salzbehälters beendet haben, ein Programm laufen, um Korrosion zu vermeiden. Wasserhärte einstellen Damit der Wasserenthärter perfekt arbeiten kann, muss die Wasserhärte je nach der aktuellen Wasserhärte in Ihrem Haus eingestellt werden. Diese Information erhalten sie bei Ihrem örtlichen Wasserversorger. Die werkseitige Einstellung ist „3“ für eine durchschnittliche Wasserhärte. Zum Ändern befolgen Sie die Anweisungen im Abschnitt „EINSTELLUNGSMENÜ“. Verwenden Sie bitte nur Spezialsalz für Geschirrspüler. Nach dem Einfüllen des Salzes erlischt die SALZNACHFÜLLANZEIGE. Wenn der Salzbehälter nicht gefüllt ist, könnten Kesselsteinablage- rungen den Wasserenthärter und das Heizelement beschädigen. Die Verwendung von Salz wird bei jeder Art von Geschirrspülmittel empfohlen. WASSERENTHÄRTUNG Der Wasserenthärter reduziert automatisch die Wasserhärte, verhindert Kesselsteinablagerungen am Heizelement und trägt somit zu einer höhe- ren Reinigungsleistung bei. Dieses System regeneriert sich mit Salz, daher ist es erforderlich, Salz in den Behälter zu füllen, wenn dieser leer ist. Die Regenerierungshäugkeit hängt von eingestellten Stufe für die Wasser- härte ab - die Regenerierung ndet einmal alle 4-6 Eco-Zyklen bei Wasser- härte auf 3 statt. Der Regenerationsprozess ndet zu Beginn des Programms mit zusätzlichem Frischwasser statt.

• Eine einzelne Regeneration verbraucht: ~3 l Wasser;

• Das Programm dauert bis zu 5 Minuten länger;

• Energieverbrauch unter 0,005 kWh.

KLARSPÜLERSPENDER AUFFÜLLEN

Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspen- der A muss aufgefüllt werden, wenn das KLARSPÜLER AUFFÜLLEN Anzei- gelicht auf der Bedienblende leuchtet.

1. Den Behälter B durch Drü-

cken und Anheben der Zunge am Deckel önen.

2. Den Klarspüler vorsichtig bis

zur maximalen Füllstandsmar- kierung (110 ml) an der Füllö- nung einfüllen und ein Über- laufen vermeiden. Andernfalls sofort mit einem trockenen Tuch abwischen.

3. Den Deckel schließen bis er einrastet.

Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers.

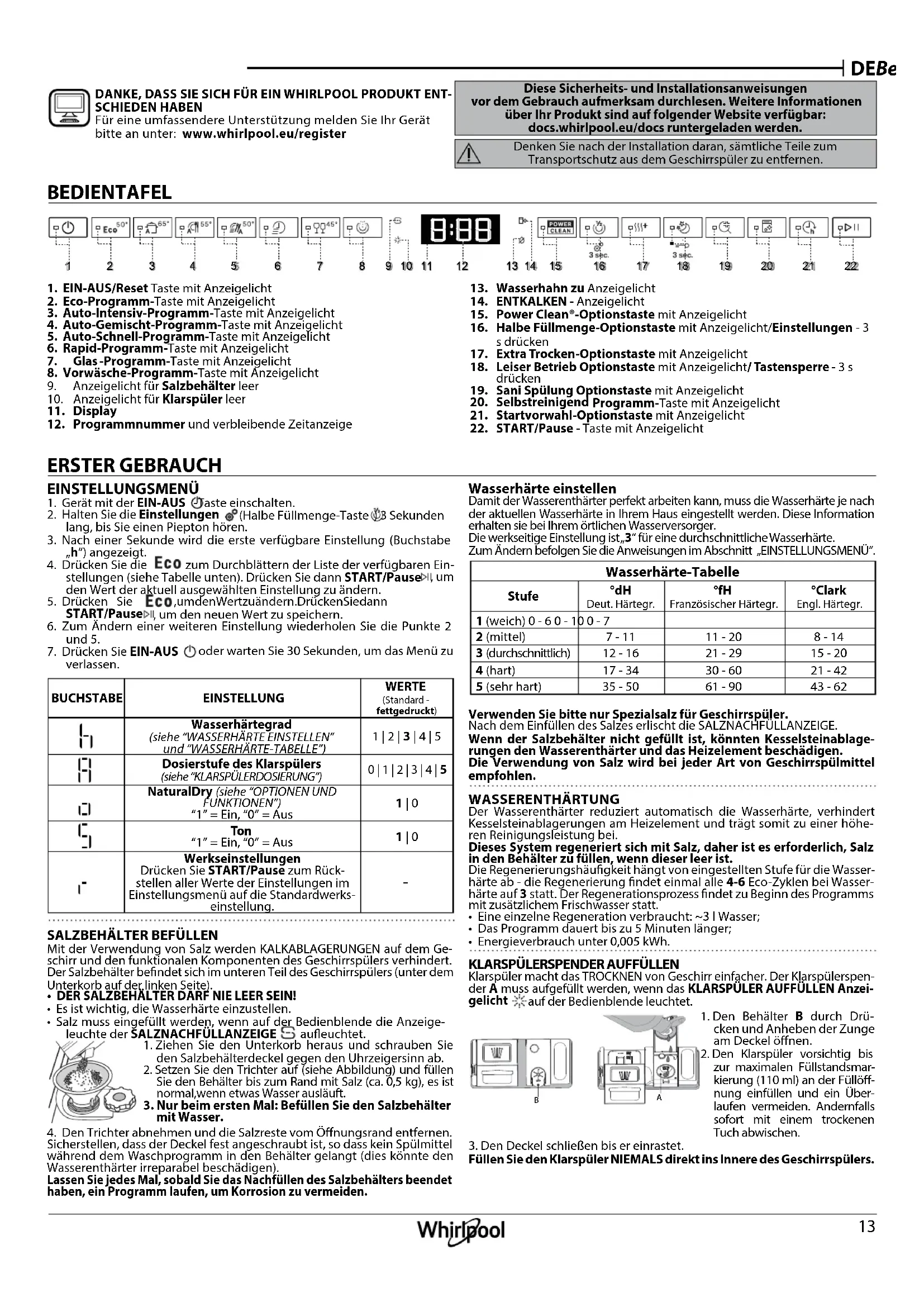

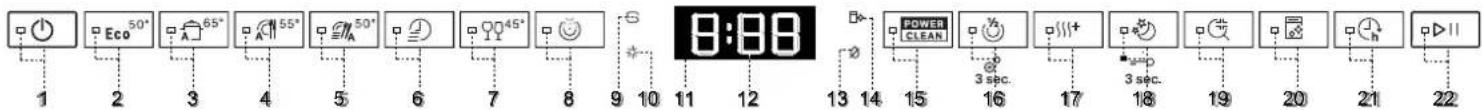

BEDIENTAFEL Wasserhärte-Tabelle Stufe °dH Deut. Härtegr. °fH Französischer Härtegr. °Clark Engl. Härtegr. 1 (weich) 0 - 6 0 - 10 0 - 7 2 (mittel) 7 - 11 11 - 20 8 - 14 3 (durchschnittlich) 12 - 16 21 - 29 15 - 20 4 (hart) 17 - 34 30 - 60 21 - 42 5 (sehr hart) 35 - 50 61 - 90 43 - 62 BUCHSTABE EINSTELLUNG WERTE (Standard - fettgedruckt) Wasserhärtegrad (siehe “WASSERHÄRTE EINSTELLEN” und “WASSERHÄRTE-TABELLE”) 1 | 2 | 3 | 4 | 5 Dosierstufe des Klarspülers (siehe “KLARSPÜLERDOSIERUNG”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (siehe “OPTIONEN UND FUNKTIONEN”) “1” = Ein, “0” = Aus 1 | 0 Ton “1” = Ein, “0” = Aus 1 | 0 Werkseinstellungen Drücken Sie START/Pause zum Rück- stellen aller Werte der Einstellungen im Einstellungsmenü auf die Standardwerks- einstellung.

1. EIN-AUS/Reset Taste mit Anzeigelicht

2. Eco-Programm-Taste mit Anzeigelicht

3. Auto-Intensiv-Programm-Taste mit Anzeigelicht

4. Auto-Gemischt-Programm-Taste mit Anzeigelicht

5. Auto-Schnell-Programm-Taste mit Anzeigelicht

6. Rapid-Programm-Taste mit Anzeigelicht

-Programm-Taste mit Anzeigelicht

8. Vorwäsche-Programm-Taste mit Anzeigelicht

9. Anzeigelicht für Salzbehälter leer

10. Anzeigelicht für Klarspüler leer

12. Programmnummer und verbleibende Zeitanzeige

13. Wasserhahn zu Anzeigelicht

14. ENTKALKEN - Anzeigelicht

15. Power Clean®-Optionstaste mit Anzeigelicht

16. Halbe Füllmenge-Optionstaste mit Anzeigelicht/Einstellungen - 3

17. Extra Trocken-Optionstaste mit Anzeigelicht

18. Leiser Betrieb Optionstaste mit Anzeigelicht/ Tastensperre - 3 s

19. Sani Spülung Optionstaste mit Anzeigelicht

Programm-Taste mit Anzeigelicht

21. Startvorwahl-Optionstaste mit Anzeigelicht

22. START/Pause - Taste mit AnzeigelichtDE

1. ANSCHLUSS AN DIE WASSERLEITUNG PRÜFEN

Sicherstellen, dass der Geschirrspüler an die Wasserleitung angeschlos- sen und der Wasserhahn auf ist.

2. SCHALTEN SIE DEN GESCHIRRSPÜLER EIN

EIN-AUS-Taste drücken.

3. KÖRBE BELADEN (siehe KÖRBE BELADEN)

4. EINFÜLLEN DES SPÜLMITTELS

5. PROGRAMM WÄHLEN UND DAS PROGRAMM ANPASSEN

Das am besten geeignete Programm je nach Besteckart und Verschmut- zungsgrad (siehe PROGRAMMBESCHREIBUNG) durch Drücken der gewählten PROGRAMM-Taste auswählen. Die gewünschten Optionen auswählen (siehe OPTIONEN UND FUNKTIONEN). Nicht alle Optionen sind mit allen Programmen kompatibel.

Das Spülprogramm mit der START/Pause-Taste starten (LED leuchtet). Bei Programmstart ertönt ein Piepton.

7. ENDE DES SPÜLPROGRAMMS

Das Ende des Spülprogramms wird durch Pieptöne angegeben und auf dem Display erscheint END (ENDE). Das Gerät mit der EIN-AUS aus- schalten und die Tür önen. Vor Entnahme des Bestecks einige Minuten warten - um Verbrennun- gen zu vermeiden. Die Körbe entladen, mit dem Unteren beginnen.

ÄNDERN EINES LAUFENDEN PROGRAMMS

Wenn ein falsches Programm ausgewählt wurde, kann es geändert werden, wenn es gerade erst gestartet wurde. RÜCKSETZEN der Maschine: Die EIN- AUS-Taste drücken und länger als 3 s gedrückt halten, um die Maschine auszuschalten. Das Bedienfeld zeigt “0:01”. Warten Sie, bis der Waschgang «Schleudern und abpumpen» beendet ist (rund 1 Minute). Die Maschine mit der EIN-AUS-Taste wieder einschalten und das neue Spülprogramm und die gewünschten Optionen auswählen. Das Spülprogramm mit der Taste START/Pause starten.

HINZUFÜGEN VON WEITEREM GESCHIRR

Ohne die Maschine auszuschalten, die Tür erst leicht önen, um zu verhindern, dass Wasser herausspritzt (START/Pause LED beginnt zu blinken) (Vorsicht!: Heißer Dampf!) und das Geschirr in den Geschirrspüler geben. Die Tür schließen und die START/Pause-Taste drücken; das Programm läuft automatisch weiter, wo es unterbrochen wurde. VERSEHENTLICHE UNTERBRECHUNGEN Wird während des Spülgangs die Gerätetür geönet, oder sollte ein Stromausfall stattnden, wird der Spülgang unterbrochen. Die Tür schließen und NUR, WENN SIE die START/Pause-Taste drücken, läuft das Programm automatisch weiter, wo es unterbrochen wurde. EMPFEHLUNGEN Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von Speiserückständen und entleeren Sie Gläser und Behälter von Flüssigkeits- resten. Es ist nicht notwendig, das Geschirr unter ießendem Wasser vorzuspülen. Stellen Sie das Geschirr so ein, dass es fest steht und nicht umfallen kann Behälter müssen mit der Önung nach unten eingestellt werden und hohle oder gewölbte Teile müssen schräg stehen, damit das Wasser alle Oberä- chen erreicht und dann abießen kann. Achtung : Achten Sie darauf, dass Deckel, Grie, Töpfe und Tabletts die Dre- hung der Sprüharme nicht behindern. Stellen Sie kleine Gegenstände in den Besteckkorb. Stark verschmutztes Geschirr und Töpfe sollten in dem Unterkorb untergebracht werden, da in diesem Bereich die Wasserstrahlen stärker sind und eine höhere Spülleistung garantieren. Stellen Sie nach Ein- räumen des Geschirrs sicher, dass sich die Sprüharme frei bewegen können. UNGEEIGNETES GESCHIRR

• Besteck und Geschirr aus Holz.

• Empndliche Dekorgläser, handgemachte Teller und antikes Geschirr. Die Dekore sind nicht spülmaschinenfest.

• Nicht temperaturbeständige Kunststoteile.

• Geschirr aus Kupfer und Zinn. Mit Asche, Wachs, Schmieröl oder Tinte verschmutztes Geschirr. Glasdeko- re, Aluminium- und Silberteile können während des Spülgangs die Farbe verändern und ausbleichen. Auch einige Glasarten (z.B. Kristallgegenstän- de) können nach mehreren Spülgängen matt werden.

SCHÄDEN AN GLAS UND GESCHIRR

• Spülen Sie nur Gläser und Geschirr in Ihrem Geschirrspüler, die vom Her- steller als spülmaschinenfest ausgezeichnet sind.

• Verwenden Sie ein Feinspülmittel für Geschirr.

• Nehmen Sie Gläser und Besteck so bald wie möglich nach Ablauf des Programm aus der Spülmaschine. ENERGIESPARTIPPS

• Sofern man die Herstelleranweisungen beim Einsatz beachtet, ver- braucht das Waschen von Geschirr im Geschirrspüler in der Regel WENIGER ENERGIE und Wasser als Handspülen.

• Um die Ezienz des Geschirrspülers zu maximieren, empehlt es sich, das Spülprogramm bei voll beladenem Gerät zu starten. Wenn der Geschirrspüler bis zur vom Hersteller angegebenen Kapazität beladen wird, hilft dies, Energie und Wasser zu sparen. Angaben über die korrek- te Beladung von Geschirr nden Sie im Kapitel BELADEN DER KÖRBE. Bei Teilbeladung empehlt es sich, die speziellen Spülprogramme (Halbe Beladung / Zone Wash / Multizone) zu verwenden und nur die entsprechenden Körbe zu beladen. Bei einer fehlerhaften Beladung oder Überladung des Geschirrspülers könnten mehr Ressourcen ver- braucht (z. B. Wasser, Energie und Zeit), der Geräuschpegel erhöht und die Reinigungs- und Trocknungsleistung verringert werden.

• Das manuelle Vorspülen von Geschirr führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen. HYGIENE Um Gerüche und Ablagerung, die sich in dem Geschirrspüler ansetzen kön- nen zu vermeiden, bitte mindestens einmal monatlich ein Hochtempera- turprogramm laufen lassen. Einen Teelöel Spülmittel verwenden und ohne Geschirr laufen lassen, um Ihr Gerät zu reinigen. FROSTSICHERHEIT Steht das Gerät in einem frostgefährdeten Raum, so muss es vollständig von Wasser entleert werden. Wasserhahn schließen, Zu- und Ablaufschlauch lö- sen und das gesamte Wasser abpumpen. Darauf achten, dass der Wasserent- härter mit gelöstem Regeneriersalz im Regeneriersalzbehälter gefüllt ist; dies stellt einen wirksamen Geräteschutz gegen Temperaturen bis zu -20°C dar. Wenn das Gerät unter frostigen Bedingungen gelagert wurde, muss das Ge- rät vor dem ersten Spülgang mindestens 24 Stundenlang bei einer Umge- bungstemperatur von min. 5 °C stehen bleiben.

Klarspülerdosierung Sollte das Trockenergebnis unzufrieden stellend sein, kann die Klarspüler- dosierung neu eingestellt werden. Zum Ändern befolgen Sie die Anweisungen im Abschnitt „EINSTELLUNGS- MENÜ“. Die Klarspülerstufe kann auf NULL (ECO) eingestellt werden. In diesem Fall wird kein Klarspüler ausgegeben. Die Kontrollleuchte zur ANZEIGE DES FEHLENDEN KLARSPÜLERS leuchtet nicht mehr auf. Je nach Gerätemodell können bis max. 6 Stufen eingestellt werden.

• Wenn Sie bläuliche Streifen auf dem Geschirr sehen, stellen Sie eine niedrigere Zahl ein (0-3).

• Wenn Wassertropfen oder Kalkablagerungen auf dem Geschirr sind, eine höhere Zahl einstellen (4-5).

EINFÜLLEN DES SPÜLMITTELS

Zum Önen des Spülmittelbehäters den Önungsmechanismus C drü- cken. Füllen Sie das Spülmittel ausschließlich in das trockene Fach D ein. Die für den Vorspülgang benötigte Spülmittelmenge wird direkt in den Geschirrspüler gegeben.

1. Hinsichtlich der Dosierung verweisen wir auf die zu-

vor erwähnte Information, in der die richtige Menge angegeben ist. Im Fach D sind Anzeigen die bei der Spülmitteldosierung helfen.

2. Entfernen Sie eventuelle Spülmittelrückstände von

den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.

3. Schieben Sie den Deckel der Spülmittelkammer

zum Schließen nach oben, bis er einrastet. Die Spülmittelkammer önet sich automatisch zum richtigen. Zeitpunkt des jeweils gewählten Programms. Die Verwendung von Reinigungsmitteln, die nicht für Geschirrspüler bestimmt sind, kann zu Fehlfunktionen oder Schäden am Gerät führen

CDEBedienungsanleitung

PROGRAMMTABELLE Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Vorschrift EN 60436:2020 erfasst wurden. Hinweis für die Prüabors: Informationen hinsichtlich der Bedingungen des EN-Vergleichstests sind unter nachfolgender Adresse anzufordern: [e-mail] Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich. *) Nicht alle Optionen können gleichzeitig verwendet werden. **) Werte, die für andere Programme als das ECO-Programm angegeben werden, sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewählte Optionen und Sensoreichung variieren. Die Sensoreichung kann die Programmdauer bis zu 20 Min. erhöhen. OPTIONEN können nach Auswahl des Programms direkt durch Drücken der jeweiligen Taste gewählt bzw. abgewählt werden (falls vorhanden - die Anzeige leuchtet auf) (siehe BEDIENFELD). Wenn eine Option nicht mit dem ausgewählten Programm kompatibel ist (siehe PROGRAMMTABELLE), blinken die entsprechenden LED 3 Mal schnell und ein Piepton ertönt. Die Option wird nicht aktiviert. Eine Option kann Zeit, Wasser oder Stromverbrauch für das Programm ändern.

OPTIONEN UND FUNKTIONEN

HALBE FÜLLMENGE - Haben Sie nur wenig Geschirr zu spülen, wählen Sie HALBE FÜLLMENGE. Sie sparen Wasser, Strom oder Zeit, je nach gewähltem Programm. Denken Sie daran, die Spülmittelmenge zu verringern. STARTVORWAHL - Der Programmstart kann um eine Zeit von 0:30 bis 24 Stunden verzögert werden.

1. Das Programm und die gewünschten Optionen auswählen. Die

STARTVORWAHL-Taste (mehrfach) drücken, um den Programmstart zu verzögern. Einstellbar von 0:30 bis 24 Stunden. Sobald die 24-Stunden- Einstellung erreicht ist, drücken Sie noch einmal STARTVORWAHL, um die STARTVORWAHL-Funktion zu deaktivieren.

2. Drücken Sie die Taste START/PAUSE: die Zeitschaltuhr beginnt mit der

3. Nach Ablauf dieser Zeit, schaltet sich das Anzeigelicht aus und das

Programm beginnt automatisch. Bei bereits in Gang gesetztem Programm ist eine STARTVORWAHL nicht mehr möglich. POWER CLEAN® - Mit den zusätzlichen Powerdüsen bietet diese Option im dafür vorgesehenen Bereich im Unterkorb einen intensiveren und stärkeren Spülvorgang. Diese Zusatzfunktion ist ideal zum Reinigen von Töpfen und Brätern (Beachten Sie bitte den Power Clean® Beladungsbereich). NaturalDry - das ist ein Heißlufttrocknungssystem, das die Tür während/ nach der Trockenphase automatisch önet, um täglich hervorragende Tro- ckenleistung sicherzustellen. Die Tür önet sich bei einer für Ihre Küchen- möbel sicheren Temperatur, daher wird die Tür nicht geönet, wenn die Option SANI SPÜLUNG eingeschaltet ist. Als zusätzlicher Dampfschutz wird dem Geschirrspüler eine speziell entwickelte Schutzfolie beigefügt. Für die Montage der Schutzfolie siehe INSTALLATIONSANLEITUNG. Diese Funktion ist standardmäßig aktiviert, aber sie kann in «EINSTEL- LUNGSMENÜ» deaktiviert werden. ENTKALKEN - Alarm - Es wurden Kalkablagerungen auf Innenbauteilen des Geräts festgestellt. Prüfen Sie, ob die Wasserhärteeinstellung auf dem korrekten Wert und Salz im Salzbehälter vorhanden ist (siehe ERSTER GEBRAUCH). Verwenden Sie dann ein Entkalkungsmittel (die Marke WPro wird empfohlen) mit dem Selbstreinigungsprogramm. Nach einer erfolgreichen Entkalkung wird das Symbol nicht mehr angezeigt. Falls oben genannte Maßnahmen nicht ausgeführt werden, verschlechtert sich die Produktleistung. Die «Entkalken» Warnung beginnt zu blinken und der «dES» Alarm erscheint auf dem Display. Wird weiter nicht unternommen, gestattet das Gerät nur den Start einer bestimmten Anzahl von Zyklen (während der «dES» Alarmanzeige angegeben) und wird dann GESPERRT, um eine Beschädigung von Bauteilen zu vermeiden. Nur das Selbstreinigungsprogramm ist verfügbar. Die Ausführung einer vollständigen Entkalkung hebt die Sperre des Produktes auf. Im Fall extrem großer Kalkmengen kann es erforderlich sein, das Entkalken zweimal auszuführen, damit es wirkt. TASTENSPERRE - Durch langes Drücken (3 Sekunden lang) der LEISER BETRIEB-Taste wird die TASTENSPERRE aktiviert. Die TASTENSPERRE blockiert die Bedienblende, außer der EIN/AUS-Taste. Die Taste erneut lang drücken, um die TASTENSPERRE zu deaktivieren. Programm Programmbeschreibung Trocken- phase NaturalDry Verfügbare Zusatzfunktionen

Wasserver- brauch (Liter/ Zyklus) Energiever- brauch (kWh/ Zyklus) Eco 50°- Das ECO-Programm eignet sich, um normal ver- schmutztes Geschirr zu reinigen. In Bezug auf den kombi- nierten Energie- und Wasserverbrauch ist es das ezienteste Programm, das auch zur Prüfung der Einhaltung der Ökode- sign-Richtlinie verwendet wird. 3:30 9,5 0,76 Auto Intensiv 65° - Automatisches Programm für stark verschmutztes Ge- schirr und Töpfe. Erfasst den Grad der Verschmutzung auf dem Geschirr und passt das Programm entsprechend an. Wenn der Sensor den Grad der Verschmut- zung erfasst, wird im Display eine Anima- tion angezeigt und die Programmdauer wird aktualisiert. 2:25 - 3:10 15,5 - 24,5 1,30 - 1,70 Auto Gemischt 55° - Automatisches Programm für normal verschmutztes Geschirr mit angetrockneten Lebens- mittelrückständen. 1:20 - 3:00 7,5 - 19,5 0,75 - 1,20 Auto Schnell 50° - Automatisches Programm für normal und leicht ver- schmutztes Geschirr. Täglicher Zyklus, der optimale Reinigungs- und Trocken- leistung in kürzerer Zeit garantiert. 1:00 - 1:50 7,5 - 15,5 0,70 - 1,10 Schnell 45° - Das Programm wird für eine begrenzte Menge an leicht verschmutztem Geschirr ohne angetrocknete Lebensmit

telrückstände empfohlen. Es umfasst keinen Trockengang.

0:30 - 0:40 10,0 - 12,0 0,55 - 0,65 Glas 45° - Programm für empndliches Geschirr, das empnd- licher auf hohe Temperaturen ist, zum Beispiel Gläser und Becher. 1:40 - 1:50 12,5 - 16,5 0,95 - 1,20 Vorwäsche - Verwendet, um Geschirr einzuweichen, das spä- ter gespült werden soll. Für dieses Programm wird kein Spülmit- tel verwendet.

0:12 4,5 0,10 Selbstreinigend 65° - Programm, das für die Pege des Ge- schirrspüler zu verwenden ist. Es ist nur bei LEEREM Geschirr- spüler und mit speziellen Reinigungsmitteln für die Pege des Geschirrspülers auszuführen.

1:15 11,0 1,10 LEISER BETRIEB - Geeignet für den Nachtbetrieb des Gerätes. Diese Option kann verwendet werden, um die Geräuschemissionen während der Spülgänge zu beschränken. Sie erhöht die Zykluszeit abhängig von der Auswahl des Basisprogramms. SANI SPÜLUNG - Diese Option kann verwendet werden, um gewaschenes Geschirr zu desinzieren. Dabei wird die Spültemperatur am Ende erhöht und antibakterielles Waschen zu dem ausgewählten Programm zugefügt. Wählen Sie das Programm, drücken Sie die Taste SANI SPÜLUNG; Das Anzeigelicht leuchtet auf. Durch erneuten Druck auf die Taste wird die Option deaktiviert. Ideal zum Reinigen von Geschirr und Babyaschen. Die Geschirrspülertür muss während des gesamten Programms geschlossen bleiben, um eine Verringerung der Keime zu sichern. WARNUNG: Das Geschirr und die Teller können bei Programmende sehr heiß sein. EXTRA TROCKEN - Die höhere Temperatur während des letzten Spülgangs sowie die verlängerte Trockenphase gestatten eine verbesserte Trocknung. Die Option EXTRA TROCKEN verlängert die Programmdauer. WASSERHAHN ZU - Alarm - Blinkt, wenn kein Wasser einströmt oder wenn der Wasserhahn zu ist.DE

FASSUNGSVERMÖGEN: 15 Maßgedecke

REINIGUNG DER FILTEREINHEIT

Die Filtereinheit regelmäßig reinigen, damit die Filter nicht verstopfen und das Abwasser korrekt abießen kann. Wenn die Filter beim Einsatz des Geschirrspülers verstopft sind oder falls Fremdkörper im Filtersystem oder in den Spülarmen gelangen, könnten Störungen im Gerät auftreten, was zu Leistungseinbußen, lautem Betrieb oder höherer Ressourcennutzung führt. Die Filtereinheit setzt sich aus drei Filtern zusammen, die Spülwasser reini- gen, von Speiseresten befreien und wieder in Umlauf bringen. Der Geschirrspüler darf nie ohne Filtersiebe oder mit ausgehängten Fil- tern in Betrieb genommen werden. Kontrollieren Sie einmal monatlich oder nach 30 Zyklen die Filtersiebgrup- pe. Bei Bedarf ist diese sorgfältig unter laufendem Wasser auszuspülen. Neh- men Sie hierzu ein kleines Bürstchen (das nicht aus Metall sein darf) zu Hilfe.

BESTECKSCHUBLADE Die dritte Schublade wurde für das Hineinlegen von Besteck entwickelt. Platzieren Sie das Besteck wie abgebildet. Eine getrennte Anord- nung des Bestecks macht das Sortieren nach dem Spülen einfacher und verbessert die Spül- und Trockenleistung. Messer und andere Küchenutensilien mit scharfen Spitzen sind mit nach unten gerich- teten Schneiden einzuordnen. Der Besteckkorb hat zwei seitlichen Schubladen, um die Höhe des darunter liegenden Bereichs bestmöglich zu nutzen und das Laden von hohen Teilen in den Unterkorb zu ermöglichen. OBERKORB Hier sortieren Sie empndliches und leichtes Geschirr ein: Gläser, Tassen, kleine Teller, ache Schüsseln. Der Oberkorb verfügt über klappbare Halterungen, die in vertikaler Stellung für Unter- tassen oder Dessertteller oder in einer tieferen Stellung für Schüsseln und sonstige Behältnisse verwendet werden können. (Sortierbeispiel für den Oberkorb) Höheneinstellung des Oberkorbes Der Oberkorb kann in der Höhe verstellt werden: stellen Sie ihn in die oberste Position, wenn Sie großes Geschirr in den Unterkorb einräumen wollen. Wenn Sie eher die klappbaren Bereiche nutzen wollen, dann stellen Sie ihn in die untere Position. Somit vermeiden Sie Zusammenstoßen mit dem Geschirr im Unterkorb. Der Oberkorb ist mit einem Oberkorb Höhenverstel- ler (siehe Abbildung) ausgestattet. Ohne Drücken der Hebel kann er einfach durch Heben der Korbseiten angehoben werden, sobald der Korb stabil in seiner unteren Stellung ist. Um den Korb zurück in die untere Stellung zu bringen, drücken Sie die Hebel A an den Sei- ten des Korbs und schieben Sie ihn nach unten. Es empehlt sich, die Höhe des Oberkorbes bei lee- rem Korb zu regulieren. Heben oder senken Sie den Korb NIEMALS nur an einer Seite. Klappbare Klappen mit verstellbarer position Die seitlich, klappbaren Ablagen können ein - oder aufgeklappt werden, um die Anordnung des Geschirrs im Korb zu optimieren. Stielgläser kön- nen an den Ablagen stabilisiert werden, indem sie mit dem Stiel in die vorgesehene Aussparung gestellt werden. Je nach Modell:

• Zum Ausklappen der Ablagen, müssen diese nach oben geschoben und gedreht oder aus den Schnappern gelöst und nach unten gezo- gen werden.

• Zum Einklappen der Ablagen, müssen diese gedreht und nach unten gescho- ben oder nach oben gezogen und an den Schnappern befestigt werden. UNTERKORB Für Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. Große Teller und Deckel sollten idealerweise an die Seiten gelegt werden, um nicht mit dem Sprüharm in Kontakt zu kommen. Der Unterkorb verfügt über klappbare Ablagen, die in vertikaler Stellung für Teller oder in horizontaler (niedriger) Position für Pfannen und Salat- schüsseln verwendet werden können. (Sortierbeispiel für den Unterkorb) POWER CLEAN® Bei Power Clean® sorgen spezielle Wasserdü- sen hinten im Gerät für eine verstärkte Reini- gung von stark verschmutztem Geschirr. Der Unterkorb hat eine Raumzone, eine spezielle Halterung zum Herausziehen an der Korbhin- terseite, welche benutzt werden kann um Pfannen oder Backbleche in senk- rechter Position zu halten, und so weniger Raum zu beanspruchen. Wenn die Töpfe/Bräter in Richtung Power Clean® eingelegt werden, bitte POWER CLEAN auf der Bedienblende aktivieren. Verwendung von Power Clean®:

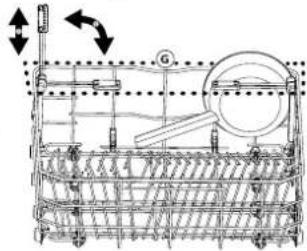

1. Passen Sie Power Clean®-Bereich G an,

indem Sie die hinteren Tellerhalterungen herunterklappen, um Töpfe einzuladen.

2. Laden Sie Töpfe und Bräter senkrecht

Power Clean®-Bereich ein. Die Töpfe müs- sen mit der oenen Seite zu den Power- Sprühdüsen geneigt sein. ERKENNUNG - Wenn der Sensor den Grad der Verschmutzung erfasst, wird im Display eine Animation angezeigt (etwa 20 Minuten) und die Programmdauer wird aktualisiert. Sensing (Erkennung) erkennt die Stärke der Verschmutzung des Geschirrs und passt das Programm entsprechend an. Es ist für alle Zyklen (ausgenommen Eco (Öko) verfügbar. Gehen Sie wie folgt vor:

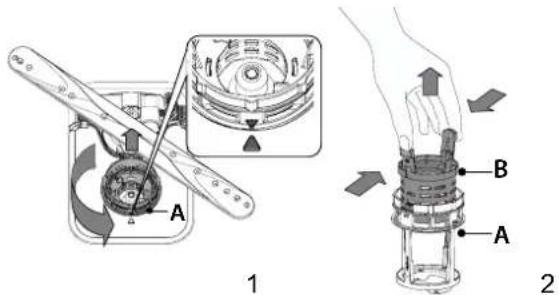

1. Drehen Sie das zylinderförmige Filtersieb A gegen den Uhrzeigersinn

heraus (Abb. 1). Beim Wiedereinbau des Filters müssen die beiden größer abgebildeten Dreiecke zueinander ausgerichtet sein.

2. Ziehen Sie den Siebbecher B durch leichten Druck auf die seitlichen Flü-

gel heraus (Abb. 2).

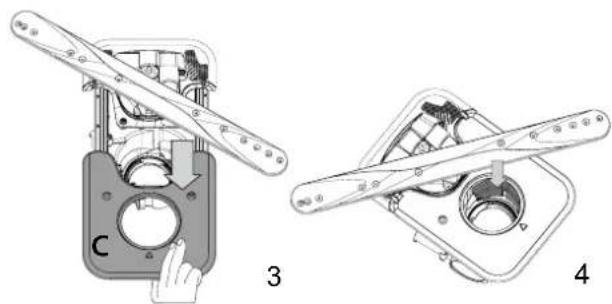

3. Nehmen Sie den Stahl-Siebteller C ab (Abb. 3).

4. Falls Sie Fremdkörper (wie Glasscherben, Porzellan, Knochen, Fruchtsa-

men usw.) nden, entfernen Sie diese bitte sorgfältig.

5. Kontrollieren Sie den Hohlraum und befreien Sie diesen von eventuel-

len Speiseresten. Das Spülpumpenschutzteil (siehe Pfeil) NICHT ABGE- NOMMEN WERDEN (Abb 4). Setzen Sie die Filtereinheit nach der Reinigung der Filtersiebe wieder korrekt in ihren Sitz ein, dies ist äußerst wichtig, um eine ordnungsgemäße Betriebsweise des Geschirrspülers zu gewährleisten.DEBedienungsanleitung

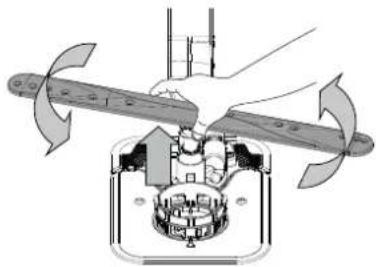

REINIGUNG DER SPRÜHARMEEs kann vorkommen, dass Speisereste an den Sprüh-armen hängen bleiben und die Wasserdüsen verstopfen. Prüfen Sie die Sprüharme da-her regelmäßig und reinigen Sie sie bei Bedarf mit einer Kunststobürste.Zum Entfernen des oberen Sprüharms müssen sie die-sen zusammen mit dem An-schlussstück entfernen.

Falls Ihr Geschirrspüler nicht richtig funktioniert, versuchen Sie, das Problem anhand der folgenden Liste zu beheben. Für andere Fehler oder Probleme wenden Sie sich bitte an den autorisierten Kundendienst, dessen Kontaktdaten im Garantieheft aufgeführt sind. Ersatzteile werden für einen Zeitraum von entweder bis zu 7 oder bis zu 10 Jahren verfügbar sein, je nach den spezischen Anforderungen der Verordnung. STÖRUNGEN

MÖGLICHE URSACHEN LÖSUNG

Regeneriersalz-anzeige leuchtetDer Salzbehälter ist fast leer. Befüllen Sie den Behälter mit Salz (weitere Informationen – siehe SALZBEHÄLTER BEFÜLLEN). Prüfen Sie die bei Bedarf die Wasserhärteeinstellung (siehe WASSERHÄRTE-TABELLE. Regeneriersalz-anzeige blinktSalzbehälter ist leer.Den Behälter sobald wie möglicht mit Salz nachfüllen. Der Gebrauch des Geräts ohne Salz kann Schäden an seinen Innenbauteilen verursachen.Klarspüleranzei-ge leuchtet auf oder blinktKlarspülbehälter ist leer. (Nach dem Auüllen kann es kurze Zeit dauern, bis die Klarspüleranzeige erlischt). Befüllen Sie den Behälter mit Klarspüler (weitere Informationen – siehe KLARSPÜLERSPENDER AUF- FÜLLEN). Entkalken-An-zeige leuchtet auf oder blinkt; der „dES” Alarm wird angezeigt.Kalk lagert sich an Innenbauteilen des Geräts ab.Entkalken Sie das Gerät sofort mit dem Selbstreinigend-Programm und einem handelsüblichen Entkalkungsmittel (siehe OPTIONEN UND FUNKTIONEN). Befüllen Sie den Behälter mit Salz. Prü-fen Sie die Wasserhärteeinstellung. Wird das Gerät nicht entkalkt, funktioniert es nicht mehr.Die Spülmaschine startet nicht oder reagiert nicht auf die Bedienungsein-gaben.Das Gerät wurde nicht richtig eingesteckt. Schließen Sie den Netzstecker an.Stromausfall.Aus Sicherheitsgründen wird der Geschirrspüler nicht automatisch neu gestartet, wenn die Stromversorgung wiederhergestellt wird. Schließen Sie die Tür und drücken Sie die Taste START/Pause.Die Gerätetür schließt nicht. NaturalDry Pin ist nicht eingezogen. Drücken Sie die Tür energisch, bis ein „Klicklaut“ zu hören ist.Ein Spülgang wird unterbrochen, wenn die Tür mehr als 4 Sekunden lang geönet wird.Die Tür innerhalb von 4 s schließen und die START/Pause Taste drücken.Das Bedienfeld reagiert nicht oder F6 E1 wird angezeigt.Schalten Sie das Gerät durch das Drücken der EIN-AUS/Reset-Taste aus und nach etwa einer Minu-te wieder ein und starten Sie das Programm neu. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker des Geräts für 1 Minute ab und stecken Sie ihn dann wieder ein.Der Geschirrspüler pumpt das Wasser nicht ab. Das Display zeigt: F7 E3 oder F9 E1Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Reinigen Sie den Filter und entkalken Sie das Gerät (siehe REINIGUNG DER FILTEREINHEIT und ENTKALKEN).Ablaufschlauch ist geknickt. Den Ablaufschlauch prüfen (siehe INSTALLATIONSANWEISUNG).Der Ablauf des Spülbeckens ist verstopft. Den Ablauf des Spülbeckens reinigen.Der Geschirrspüler ist zu laut.Das Geschirr schlägt aneinander. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN).Es ist zu viel Schaum vorhanden. Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungeeignet (siehe EINFÜL- LEN DES SPÜLMITTELS). Starten Sie das laufende Programm durch Ausschalten des Geschirrspü-lers neu. Schalten Sie das Gerät wieder ein, wählen Sie ein neues Programm, schließen Sie die Tür und drücken Sie START/Pause. Kein Spülmittel zufügen. Das Geschirr wurde nicht korrekt eingeräumt. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Die Filtereinheit reinigen (siehe PFLEGE UND WARTUNG).Um den unteren Sprüharm ab-zunehmen, diesen nach oben ziehen und gegen den Uhrzei-gersinn drehen. Der Sprüharm wird wieder eingebaut, indem er nach unten gezogen und im Uhrzeigersinn gedreht wird. Um den oberen Sprüharm abzu-nehmen, diesen nach oben drü-cken und gegen den Uhrzeiger-sinn drehen. Der Sprüharm wird wieder eingebaut, indem er nach oben gezogen und im Uhrzeiger-sinn gedreht wird.

MÖGLICHE URSACHEN LÖSUNG

Das Geschirr ist nicht sauber geworden. Das Geschirr wurde nicht korrekt eingeräumt. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). Sprüharme können nicht frei drehen, werden durch das Geschirr blockiert. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). Prüfen, dass der obere Korb in der richtigen Position ist und bei Bedarf einstellen (anheben).Das Spülprogramm ist zu schwach. Ein geeignetes Spülprogramm wählen (siehe PROGRAMMTABELLE).Es ist zu viel Schaum vorhanden. Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungeeignet (siehe EINFÜLLEN DES SPÜLMITTELS).Der Stöpsel des Klarspülerbehälters wurde nicht korrekt geschlossen.Sicherstellen, dass der Stöpsel des Klarspülerbehälters geschlossen ist.Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Den Filter reinigen und das Gerät entkalken (siehe REINIGUNG DER FILTEREINHEIT).Der Salzbehälter ist leer. Füllen Sie den Salzbehälter (siehe SALZBEHÄLTER BEFÜLLEN).Der Geschirrspüler lädt kein Wasser. Am Display erscheint: H2O und leuchtet; ein akustischer Alarm ertönt.Kein Wasser im Wassernetz oder zugedrehter Wasserhahn.Sicherstellen, dass Wasser im Wassernetz ist und der Wasserhahn oen ist.Der Wasserzulaufschlauch ist geknickt. Den Zulaufschlauch prüfen (siehe INSTALLATION). Schließen Sie die Tür und drücken Sie die Taste START/Pause.Das Sieb im Wasserzulaufschlauch ist verstopft. Es muss gereinigt werden.Das Sieb im Wasserzulaufschlauch kontrollieren und reinigen. Schließen Sie die Tür und drücken Sie die Taste START/Pause.Der Geschirrspüler beendet das Pro-gramm vorzeitig. Am Display erscheint: F8 E3Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Reinigen Sie den Filter und entkalken Sie das Gerät (siehe REINIGUNG DER FILTEREINHEIT und AN-LEITUNG ZUM ENTKALKEN).Ablaufschlauch zu niedrig positioniert oder Siphonwirkung in die Hauskanalisation. Prüfen, ob das Ende des Ablaufschlauchs auf der richtigen Höhe positioniert ist (siehe INSTALLA- TION). Prüfen, ob eine Siphonwirkung in die Hauskanalisation vorliegt, installieren Sie bei Bedarf einen Vakuumbrecher/ein Belüftungsventil.Es ist zu viel Schaum vorhanden. Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungeeignet (siehe EINFÜL- LEN DES SPÜLMITTELS).Luft im Wasserzulauf. Wasserzulauf auf Lecks oder sonstige Störungen mit Lufteintritt prüfen.Das Geschirr ist nicht gut getrocknet.Kein Klarspüler vorhanden oder die Dosierung ist zu niedrig. Stellen Sie sicher, dass der Klarspülerspender gefüllt ist (siehe KLARSPÜLERSPENDER AUFFÜLLEN). Die Verwendung von multifunktionalen Tabs allein liefert nicht so gute Trocknungsergebnisse wie die Verwendung von üssigem Klarspüler.Das Geschirr wurde ausgeräumt, nachdem die Tür automatisch geönet wurde, jedoch vor dem tatsächlichen Programmende.Stellen Sie sicher, dass das Programm beendet wurde, bevor Sie das Geschirr ausräumen (siehe TÄGLICHER GEBRAUCH). Für noch bessere Trocknungsergebnisse wird empfohlen, das Geschirr bei geöneter Tür weitere 15 Minuten nach Programmende im Geschirrspüler zu lassen.Das Geschirr sitzt zu ach.Wenn Sie Wasserpfützen in Hohlräumen von Tassen, Bechern oder Schüsseln beobachten, ver-suchen Sie das Geschirr (insbesondere im oberen Korb) mit mehr Neigung zu laden. Damit kann mehr Wasser abtropfen, bevor das Trocknen beginnt.Das gewählte Programm hat keinen Trockengang. Bitte prüfen Sie in der PROGRAMMTABELLE, ob das ausgewählte Programm einen Trockengang vorsieht. Programme ohne Trockengang können nicht das gewünschte Trocknungsergebnis bringen. Es wird daher empfohlen, die Programmauswahl auf ein Programm zu ändern, das über einen Trockengang verfügt.Das Geschirr besteht aus Antihaftmaterial oder aus Kunststo.Einige auf dieser Art von Material verbleibende Wassertropfen sind normal.Geschirr und Gläser haben blaue Schlie-ren oder bläuliche Schattierungen.Klarspüler wurde zu hoch dosiert. Dosierung niedriger einstellen.Geschirr und Gläser sind mit Kalkab-lagerungen oder einem weißen Belag bedeckt.Salzbehälter ist leer.Den Behälter sobald wie möglicht mit Salz nachfüllen. Der Gebrauch des Geräts ohne Salz kann Schäden an seinen Innenbauteilen verursachen.Die Wasserhärteeinstellung ist zu niedrig.Die Einstellung erhöhen (siehe WASSERHÄRTETABELLE).Der Deckel des Salzbehälters ist nicht richtig geschlossen.Salzbehälterdeckel prüfen und verschließen.Der Klarspülerbehälter ist leer oder die Klarspüler-dosierung ist unzureichend. Befüllen Sie den Behälter mit Klarspüler und prüfen Sie die Dosierungseinstellung (weitere Infor- mationen - siehe KLARSPÜLERSPENDER AUFFÜLLEN).Geschirrspüler zeigt F8 E5 anVentil ist blockiert oder fehlerhaft.Den Wasserhahn schließen, sofern möglich. Schalten Sie die Stromversorgung nicht aus. Kun-dendienst kontaktieren. Firmenrichtlinien, Standarddokumentation, Ersatzteilbestellung und zusätzliche Produkt- informationen nden Sie unter:

• Verwenden Sie den QR-Code und besuchen Sie unsere Internetseite docs.whirlpool.eu/docs

• Besuchen Sie unsere Internetseite: parts-selfservice.europeanappliances.com

• Alternativ können Sie unseren Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wird unser Kundendienst kontaktiert, bitte die Codes auf dem Typenschild des Produkts angeben. Die Modellinformation ist über den QR-Code auf der Energieverbrauchskennzeichnung aufrufbar. Die Kennzeichnung enthält auch die Modellnummer, die den Zugang zum Verzeichnisportal unter https://eprel.ec.europa.eu ermöglicht. IEC 436 :ES
