NÁVOD K OBSLUZE W7F HS41 X WHIRLPOOL

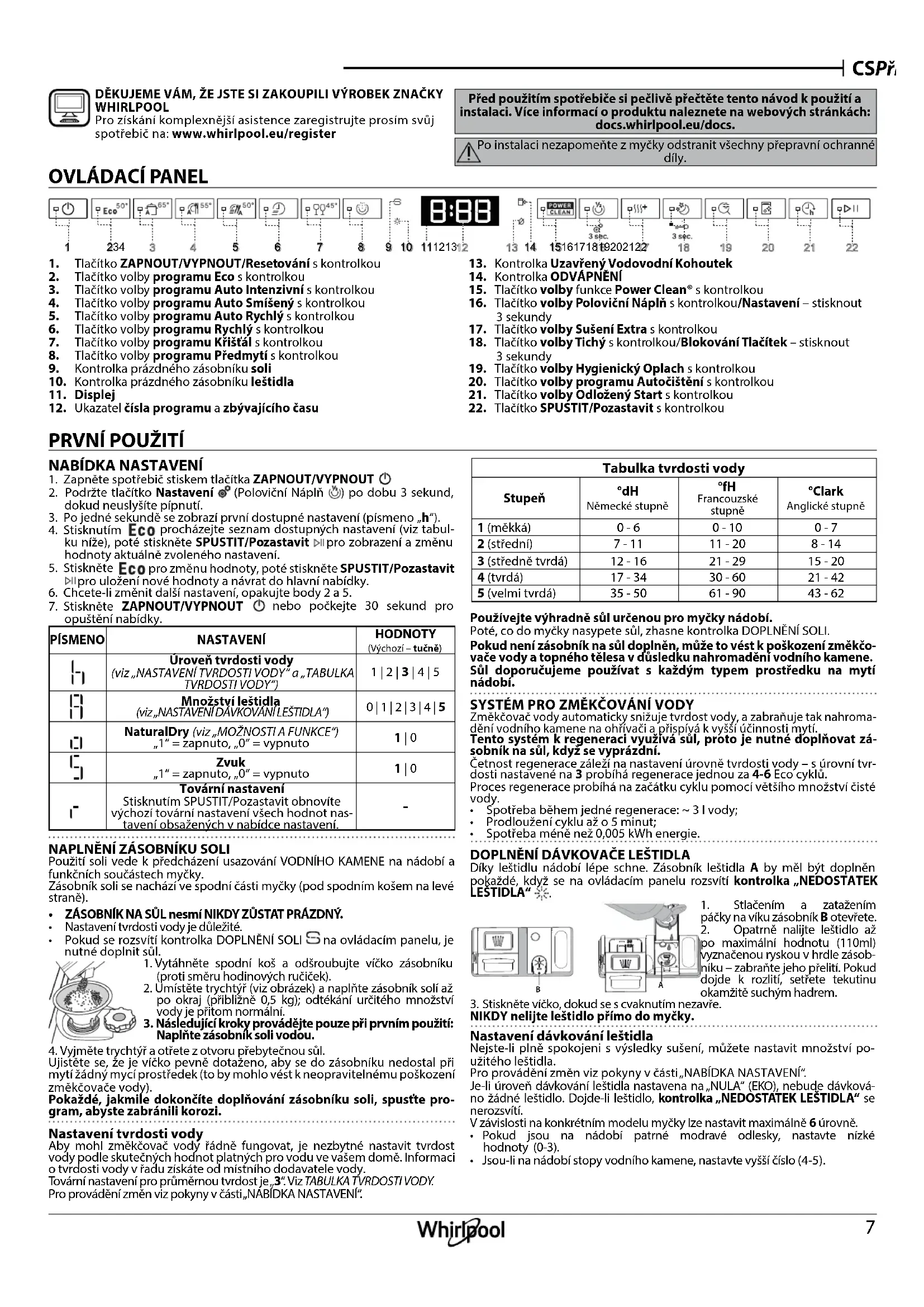

DĚKUJEME VÁM, ŽE JSTE SI ZAKOUPILI VÝROBEK ZNAČKY WHIRLPOOL Pro získání komplexnější asistence zaregistrujte prosím svůj spotřebič na: www.whirlpool.eu/register

Před použitím spotřebiče si pečlivě přečtěte tento návod k použití a instalaci. Více informací o produktu naleznete na webových stránkách: docs.whirlpool.eu/docs. Po instalaci nezapomeňte z myčky odstranit všechny přepravní ochranné díly.

1. Zapněte spotřebič stiskem tlačítka ZAPNOUT/VYPNOUT .

2. Podržte tlačítko Nastavení (Poloviční Náplň ) po dobu 3 sekund,

dokud neuslyšíte pípnutí.

3. Po jedné sekundě se zobrazí první dostupné nastavení (písmeno „h“).

procházejte seznam dostupných nastavení (viz tabul- ku níže), poté stiskněte SPUSTIT/Pozastavit pro zobrazení a změnu hodnoty aktuálně zvoleného nastavení.

pro změnu hodnoty, poté stiskněte SPUSTIT/Pozastavit pro uložení nové hodnoty a návrat do hlavní nabídky.

6. Chcete-li změnit další nastavení, opakujte body 2 a 5.

7. Stiskněte ZAPNOUT/VYPNOUT

nebo počkejte 30 sekund pro opuštění nabídky.

HODNOTY (Výchozí – tučně) Úroveň tvrdosti vody (viz „NASTAVENÍ TVRDOSTI VODY“ a „TABULKA TVRDOSTI VODY“) 1 | 2 | 3 | 4 | 5 Množství leštidla (viz „NASTAVENÍ DÁVKOVÁNÍ LEŠTIDLA“) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (viz „MOŽNOSTI A FUNKCE“) „1“ = zapnuto, „0“ = vypnuto 1 | 0 Zvuk „1“ = zapnuto, „0“ = vypnuto 1 | 0 Tovární nastavení Stisknutím SPUSTIT/Pozastavit obnovíte výchozí tovární nastavení všech hodnot nas- tavení obsažených v nabídce nastavení.

Použití soli vede k předcházení usazování VODNÍHO KAMENE na nádobí a funkčních součástech myčky. Zásobník soli se nachází ve spodní části myčky (pod spodním košem na levé straně).

• ZÁSOBNÍK NA SŮL nesmí NIKDY ZŮSTAT PRÁZDNÝ.

• Nastavení tvrdosti vody je důležité.

• Pokud se rozsvítí kontrolka DOPLNĚNÍ SOLI na ovládacím panelu, je nutné doplnit sůl.

1. Vytáhněte spodní koš a odšroubujte víčko zásobníku

(proti směru hodinových ručiček).

2. Umístěte trychtýř (viz obrázek) a naplňte zásobník solí až

po okraj (přibližně 0,5 kg); odtékání určitého množství vody je přitom normální.

3. Následující kroky provádějte pouze při prvním použití:

Naplňte zásobník soli vodou.

4. Vyjměte trychtýř a otřete z otvoru přebytečnou sůl.

Ujistěte se, že je víčko pevně dotaženo, aby se do zásobníku nedostal při mytí žádný mycí prostředek (to by mohlo vést k neopravitelnému poškození změkčovače vody). Pokaždé, jakmile dokončíte doplňování zásobníku soli, spusťte pro- gram, abyste zabránili korozi. Nastavení tvrdosti vody Aby mohl změkčovač vody řádně fungovat, je nezbytné nastavit tvrdost vody podle skutečných hodnot platných pro vodu ve vašem domě. Informaci o tvrdosti vody v řadu získáte od místního dodavatele vody. Tovární nastavení pro průměrnou tvrdost je „3“. Viz TABULKA TVRDOSTI VODY. Pro provádění změn viz pokyny v části „NABÍDKA NASTAVENÍ“. Používejte výhradně sůl určenou pro myčky nádobí. Poté, co do myčky nasypete sůl, zhasne kontrolka DOPLNĚNÍ SOLI. Pokud není zásobník na sůl doplněn, může to vést kpoškození změkčo- vače vody atopného tělesa vdůsledku nahromadění vodního kamene. Sůl doporučujeme používat s každým typem prostředku na mytí nádobí. SYSTÉM PRO ZMĚKČOVÁNÍ VODY Změkčovač vody automaticky snižuje tvrdost vody, azabraňuje tak nahroma- dění vodního kamene na ohřívači apřispívá kvyšší účinnosti mytí. Tento systém kregeneraci využívá sůl, proto je nutné doplňovat zá- sobník na sůl, když se vyprázdní. Četnost regenerace záleží na nastavení úrovně tvrdosti vody – s úrovní tvr- dosti nastavené na 3 probíhá regenerace jednou za 4-6 Eco cyklů. Proces regenerace probíhá na začátku cyklu pomocí většího množství čisté vody.

• Spotřeba během jedné regenerace: ~ 3l vody;

• Prodloužení cyklu až o5minut;

• Spotřeba méně než 0,005kWh energie. DOPLNĚNÍ DÁVKOVAČE LEŠTIDLA Díky leštidlu nádobí lépe schne. Zásobník leštidla A by měl být doplněn pokaždé, když se na ovládacím panelu rozsvítí kontrolka „NEDOSTATEK LEŠTIDLA“

1. Stlačením a zatažením

páčky na víku zásobník B otevřete.

2. Opatrně nalijte leštidlo až

po maximální hodnotu (110ml) vyznačenou ryskou v hrdle zásob- níku – zabraňte jeho přelití. Pokud dojde k rozlití, setřete tekutinu okamžitě suchým hadrem.

3. Stiskněte víčko, dokud se s cvaknutím nezavře.

NIKDY nelijte leštidlo přímo do myčky. Nastavení dávkování leštidla Nejste-li plně spokojeni s výsledky sušení, můžete nastavit množství po- užitého leštidla. Pro provádění změn viz pokyny v části „NABÍDKA NASTAVENÍ“. Je-li úroveň dávkování leštidla nastavena na „NULA“ (EKO), nebude dávková- no žádné leštidlo. Dojde-li leštidlo, kontrolka „NEDOSTATEK LEŠTIDLA“ se nerozsvítí. V závislosti na konkrétním modelu myčky lze nastavit maximálně 6 úrovně.

• Pokud jsou na nádobí patrné modravé odlesky, nastavte nízké hodnoty (0-3).

• Jsou-li na nádobí stopy vodního kamene, nastavte vyšší číslo (4-5).

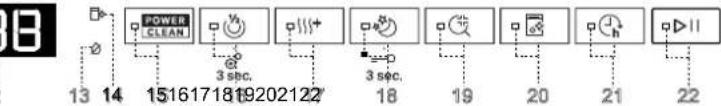

1. Tlačítko ZAPNOUT/VYPNOUT/Resetování s kontrolkou

2. Tlačítko volby programu Eco s kontrolkou

3. Tlačítko volby programu Auto Intenzivní s kontrolkou

4. Tlačítko volby programu Auto Smíšený s kontrolkou

5. Tlačítko volby programu Auto Rychlý s kontrolkou

6. Tlačítko volby programu Rychlý s kontrolkou

7. Tlačítko volby programu Křišťál s kontrolkou

8. Tlačítko volby programu Předmytí s kontrolkou

9. Kontrolka prázdného zásobníku soli

10. Kontrolka prázdného zásobníku leštidla

12. Ukazatel čísla programu a zbývajícího času

13. Kontrolka Uzavřený Vodovodní Kohoutek

14. Kontrolka ODVÁPNĚNÍ

15. Tlačítko volby funkce Power Clean® s kontrolkou

16. Tlačítko volby Poloviční Náplň s kontrolkou/Nastavení – stisknout

17. Tlačítko volby Sušení Extra s kontrolkou

18. Tlačítko volby Tichý s kontrolkou/Blokování Tlačítek – stisknout

19. Tlačítko volby Hygienický Oplach s kontrolkou

20. Tlačítko volby programu Autočištění s kontrolkou

21. Tlačítko volby Odložený Start s kontrolkou

22. Tlačítko SPUSTIT/Pozastavit s kontrolkou

Tabulka tvrdosti vody Stupeň °dH Německé stupně °fH Francouzské stupně °Clark Anglické stupně 1 (měkká) 0 - 6 0 - 10 0 - 7 2 (střední) 7 - 11 11 - 20 8 - 14 3 (středně tvrdá) 12 - 16 21 - 29 15 - 20 4 (tvrdá) 17 - 34 30 - 60 21 - 42 5 (velmi tvrdá) 35 - 50 61 - 90 43 - 628

Zkontrolujte, zda je myčka připojená kvodovodní síti azda je vodovodní kohoutek otevřený.

Stiskněte tlačítko ZAPNOUT/V YPNOUT.

Nejvhodnější program vyberete vzávislosti na druhu nádobí amíře jeho zašpinění (viz POPIS PROGRAMŮ) stisknutím tlačítka vybraného PRO- GRAMU. Vyberte požadované možnosti (viz MOŽNOSTI AFUNKCE). Ne všechny možnosti jsou kompatibilní se všemi programy.

Spusťte mycí cyklus stisknutím tlačítka SPUSTIT/Pozastavit (LED kon- trolka svítí). Při spuštění programu zazní pípnutí.

7. KONEC MYCÍHO CYKLU

Konec mycího cyklu oznámí zvukové znamení a na displeji se zobrazíe END (KONEC). Vypněte spotřebič stiskem tlačítka ZAPNOUT/VYPNOUT a otevřete dvířka. Před vyklízením nádobí chvíli počkejte, předejdete tak popálení. Vy- kliďte nádobí zkošů – začněte spodním.

ÚPRAVA NASTAVENÍ BĚŽÍCÍHO PROGRAMU

Došlo-li k výběru nesprávného programu, je možné jej změnit za předpokladu, že od jeho spuštění uplynula pouze krátká chvíle. RESET spotřebiče: Stiskněte tlačítko ZAPNOUT/VYPNOUT apodržte ho po dobu delší než 3 sekundy, načež se spotřebič vypne. Na ovládacím panelu bude svítit „0:01“. Vyčkejte, dokud neskončí cyklus vypouštění (přibližně 1 minuta). Stisknutím tlačítka ZAPNOUT/VYPNOUT spotřebič opět zapněte a zvolte nový mycí program spolu s požadovanými možnostmi voleb. Cyklus spustíte stiskem tlačítka SPUSTIT/Pozastavit. PŘIDÁNÍ DALŠÍHO NÁDOBÍ Bez toho, abyste spotřebič vypínali, otevřete nejprve mírně dvířka, aby voda nevystříkla ven (LED kontrolka SPUSTIT/Pozastavit začne blikat) (Pozor!: Horká pára!) avložte nádobí do myčky. Zavřete dvířka astiskněte tlačítko SPUSTIT/Pozastavit. Mycí cyklus bude pokračovat od místa přerušení.

Dojde-li v průběhu mycího cyklu k otevření dvířek nebo výpadku elektrického napájení, cyklus se zastaví. Po zavření dvířek, aPOUZE POKUD STISKNETE tlačítko SPUSTIT/Pozastavit, bude mycí cyklus pokračovat od místa přerušení. RADY Před plněním košů odstraňte z nádobí všechny zbytky jídel a vyprázdněte sklenice. Nádobí není třeba oplachovat pod tekoucí vodou. Uspořádejte nádobí vmyčce tak, aby pevně leželo na místě a nepřepadávalo; nádoby vkládejte dnem vzhůru a vydutými vypuklými povrchy šikmo, aby voda měla přístup ke všem povrchům a zároveň mohla volně odtékat. Varování: Víka, madla, podnosy a pánve nesmí bránit ostřikovacím ramenům myčky v pohybu. Drobné předměty vkládejte do koše na příbory. Velmi znečištěné nádobí a hrnce umisťuje do spodního koše, protože v této části myčky je proud vody silnější, a lze tak dosáhnout lepší výkonnosti. Po naplnění myčky ověřte, že se ostřikovací ramena mohou volně otáčet.

• Dřevěné nádobí a příbory.

• Jemné zdobené sklenice, umělecké, ručně vyrobené a starožitné nádo- bí. Jejich zdobení není dostatečně odolné.

• Části z plastu neodolávající vysokým teplotám.

• Měděné a cínové nádobí.

• Nádobí zašpiněné popelem, voskem, mazacím tukem či inkoustem. Barva ozdob na skle a hliníkových/stříbrných kusů nádobí může během mytí vyblednout. Některé druhy skla (např. křišťálové předměty) mohou po několika mycích cyklech zmatnět.

POŠKOZENÍ SKLA A NÁDOBÍ

• Používejte výhradně sklenice a porcelán, u nichž výrobce zaručuje možnost mytí v myčce.

• Používejte jemný mycí přípravek vhodný na porcelánové nádobí

• Vyjměte sklo a příbory z myčky hned po skončení mycího cyklu.

TIPY KÚSPOŘE ENERGIE

• Pokud se myčka nádobí do domácnosti používá vsouladu spokyny vý- robce, je spotřeba ENERGIE avody při mytí nádobí vmyčce NIŽŠÍ než při mytí vruce.

• Pro maximální úspornost myčky nádobí doporučujeme mycí cyklus spus- tit až ve chvíli, kdy je myčka zcela zaplněná. Naplnění myčky nádobí až do plné kapacity uvedené výrobcem přispívá kúspoře energie avody. Informace osprávném vkládání nádobí najdete vkapitole PLNĚNÍ KOŠŮ. Vpřípadě pouze částečného zaplnění doporučujeme použití příslušného mycího programu, je-li kdispozici (Half load/ Zone Wash/ Multi Zone) aplnění pouze příslušných košů. Nesprávné nebo nadměrné naplnění myčky může vést ke zvýšení spotřeby (vody, energie a času i zvýšení hlučnosti) aksnížení účinnosti mytí asušení.

• Ruční předmývání nádobí vede ke zvýšené spotřebě vody aenergie anedoporučujeme jej. HYGIENA Aby se předešlo vzniku usazenin a zápachu v myčce, spusťte nejméně jednou měsíčně program s vysokou teplotou. Použijte čajovou lžičku mycího prostředku a vsypte ji do prázdné myčky. ODOLNOST MRAZU Pokud je spotřebič umístěn vprostředí, kde je vystaven nebezpečí mrazu, musí zněj být zcela vypuštěny všechny kapaliny. Zavřete vodovodní kohoutek, sejměte přívodní aodtokové hadice anechte veškerou vodu od- téct. Aby byl spotřebič chráněn před teplotami až do −20°C, ujistěte se, že změkčovač vody vzásobníku soli je plný rozpuštěné regenerační soli. Pokud byl spotřebič skladován vmrazu, musí po dobu nejméně 24hodin před prvním spuštěním zůstat při okolní teplotě min. 5°C.

DOPLNĚNÍ DÁVKOVAČE MYCÍHO PROSTŘEDKU K otevření zásobníku mycího prostředku použijte otevírací prvek C. Dávkujte mycí prostředek výhradně do suchého zásobníku D. Prostře- dek pro předmytí dávkujte přímo do prostoru myčky.

1. Při dávkování mycího prostředku se řiďte před-

chozími pokyny, abyste odměřili správné množství. Uvnitř zásobníkuD se nacházejí značky, které po- mohou při dávkování mycího prostředku.

2. Odstraňte zbytky mycího prostředku z okraje

zásobníku a pak jej zavřete tak, aby bylo slyšet cvaknutí.

3. Tahem zavřete víčko zásobníku mycího prostředku,

dokud zavírací prvek nezapadne na své místo.

Zásobník se automaticky otevře v pravou chvíli v závislosti na použitém programu. Použití čisticího prostředku, který není určený pro myčky nádobí, může způsobit nesprávný chod nebo poškození spotřebiče.CSPříručka Pro Každodenní Použití

TABULKA PROGRAMŮ Údaje pro „ÚSPORNÝ PROGRAM“ jsou měřeny v laboratorních podmínkách podle pokynů evropské normy EN 60436:2020. Poznámka pro zkušební laboratoře: Pro informace o zkušebních podmínkách srovnávací zkoušky EN napište na adresu: [e-mail] Žádný z programů nevyžaduje jakékoli předchozí ošetření nádobí.*) Ne všechny možnosti lze používat zároveň. **) Hodnoty uvedené pro ostatní programy kromě „ÚSPORNÝ PROGRAM“ jsou pouze přibližné. Skutečná doba se může lišit v závislosti na mnoha vlivech, jako je např. teplota, tlak vstupní vody, teplota okolí, množství mycího prostředku, množství a typ nádobí, vyvážení nádobí, zvolené doplňkové možnosti a kalibrace snímačů. Kalibrace snímačů může program prodloužit až o 20min. MOŽNOSTI lze vybírat / avolby rušit po zvolení programu, ato přímým stiskem odpovídajícího tlačítka (je-li možnost dostupná, rozsvítí se indikace) (viz OVLÁDACÍ PANEL). Není-li možnost kompatibilní se zvoleným programem (viz TABULKA PROGRAMŮ), příslušná kontrolka třikrát rychle zabliká a ozve se zvukové znamení. Možnost nebude zvolena. Použití volby může u daného programu vyvolat změnu doby jeho trvání nebo spotřeby vody či energie.

POLOVIČNÍ NÁPLŇ – Pokud je k mytí pouze malé množství nádobí, lze využít funkci POLOVIČNÍ NÁPLŇ šetřící elektrickou energii, vodu nebo čas, v závislosti na zvoleném programu. Nezapomeňte snížit množství mycího prostředku. SUŠENÍ EXTRA – Zvýšená teplota v závěrečné fázi oplachování a prodloužení fáze sušení vedou k zlepšení sušení. Volba možnosti „SUŠENÍ EXTRA“ má za následek prodloužení mycího cyklu. ODLOŽENÝ START - Spuštění programu lze odložit o dobu mezi 30 min až 24 hodinami.

1. Zvolte program a případné další možnosti. Odložení spuštění programu

nastavíte stiskem tlačítka ODLOŽENÝ START (opakovaně). Spuštění programu lze odložit o 30 minut až 24 hodin. Pokud je při nastavování dosaženo hodnoty „24 hodin“, stiskněte tlačítko ODLOŽENÝ START ještě jednou, abyse funkce ODLOŽENÝ START deaktivovala.

2. Stiskněte tlačítko SPUSTIT/Pozastavit a uzavřete dvířka spotřebiče. Časovač

3. Po vypršení stanoveného času kontrolka zhasne a program se automaticky

spustí. Po spuštění programu již funkci ODLOŽENÝ START zvolit nelze. POWER CLEAN® - Díky přídavným vodním tryskám umožňuje tato funkce intenzivnější a účinnější mytí nádobí ve vymezené části spodního košea. Tato funkce se doporučuje pro mytí rendlíků a hrnců (více informací naleznete v části týkající se plnění Power Clean®). UZAVŘENÝ VODOVODNÍ KOHOUTEK – výstražná signalizace - Kontrolka bliká v případě, že je uzavřen přívod vody nebo voda nepřitéká. NaturalDry – Konvenční způsob sušení, kdy se automaticky otevírají dvířka během sušení / po ukončení fáze sušení, aby každý den byla zajištěna mi- mořádná účinnost sušení. Dvířka se otevřou při teplotě, která je bezpečná pro váš kuchyňský nábytek. Neotevřou se tedy v případě, pokud jste zapnu- li možnost HYGIENICKÝ OPLACH. Jako doplňkovou ochranu proti horké páře dodáváme k myčce speciálně navrženou ochrannou fólii. Pro informace jak postupovat při instalaci ochranné fólie nahlédněte prosím do INSTALAČNÍ PŘÍRUČKY. Tato funkce se aktivuje vrámci výchozího nastavení, nicméně lze ji deaktivovat v„NABÍDKA NASTAVENÍ“. ODVÁPNĚNÍ – Alarm – Na vnitřních součástech spotřebiče bylo zjištěno nahromadění vodního kamene. Zkontrolujte, zda je Nastavení tvrdosti vody na správné hodnotě a zda je v zásobníku soli přítomna sůl (další podrobnosti viz PRVNÍ POUŽITÍ), poté použijte odvápňovací prostředek (doporučuje se značka WPro) s programem Autočištění. Po úspěšném odvápnění se ikona přestane zobrazovat. Pokud nebudou provedeny výše uvedené akce, výkon produktu se zhorší. Varování «Odvápnění» začne blikat a na displeji se zobrazí alarm «dES». Pokud stále neprovedete žádnou akci, spotřebič umožní spuštění pouze určitého počtu cyklů (indikováno během zobrazení alarmu «dES») a poté bude ZABLOKOVÁN, aby se zabránilo poškození součástí, přičemž je k dispozici pouze program Autočištění. Provedením úplného odstranění vodního kamene dojde k odblokování produktu. V případě extrémně vysokého množství vodního kamene může být nutné odvápnění provést dvakrát, aby bylo účinné. SNÍMÁNÍ - Ve chvíli, kdy senzor snímá úroveň zašpinění, na displeji se zobrazí odpovídající symbol (přibližně 20 min) a aktualizuje se délka cyklu. Účelem snímání je zjistit míru zašpinění nádobí. Funkce je součástí všech cyklů (kromě Eco) a odpovídajícím způsobem upravuje parametry programu. Program Popis programů Fáze sušení NaturalDry Dostupné funkce

Délka mycího programu (h:min)

Spotřeba vody (litry/cyklus) Spotřeba energie (kWh/cyklus) Úsporný program 50°- je vhodný kmytí běžně zašpiněného nádobí, který je pro tento účel nejvýhodnějším programem soh- ledem na spotřebu energie avody akterý se využívá kvyhodno- cení shody spotřebiče spředpisy Ecodesign EU. 3:30 9,5 0,76 Auto Intenzivní 65° - Automatický program pro silně zašpiněné nádobí. Myčka zjistí úroveň zašpinění nádobí a odpovídajícím způso- bem nastaví program. Když senzor snímá úroveň znečištění nádobí, na displeji se zobrazí odpovídající symbol a aktualizuje se délka cyklu. 2:25 - 3:10 15,5 - 24,5 1,30 - 1,70 Auto Smíšený 55° - Automatický program pro běžně zašpiněné nádobí se zaschlými zbytky jídel. 1:20 - 3:00 7,5 - 19,5 0,75 - 1,20 Auto Rychlý 50° - Automatický program pro běžně a lehce zašpiněné nádobí. Běžný každodenní program zajišťující optimální účinnost mytí a sušení za kratší dobu. 1:00 - 1:50 7,5 - 15,5 0,70 - 1,10 Rychlý 45° - program doporučujeme používat na menší množství lehce zašpiněného nádobí bez zaschlých zbytků jídel. Nezahrnuje fázi sušení.

0:30 - 0:40 10,0 - 12,0 0,55 - 0,65 Křišťál 45° - Program pro choulostivé nádobí, které je citlivější na vysoké teploty, jako jsou například sklenice ahrnky

1:40 - 1:50 12,5 - 16,5 0,95 - 1,20 Předmytí - Používejte pro opláchnutí nádobí, které plánujete mýt později. V tomto programu se nepoužívá žádný mycí prostředek.

0:12 4,5 0,10 Autočištění 65° - Program slouží k údržbě myčky nádobí. Spouštějte pouze v případě, že je myčka PRÁZDNÁ a s použití speciálního čisticího prostředku určeného k údržbě myčky.

1:15 11,0 1,10 TICHÝ - Ideální program pro noční provoz spotřebiče. Tuto možnost lze použít k omezení hlučnosti během fází mytí. Prodlouží dobu trvání cyklu v závislosti na výběru základního cyklu. HYGIENICKÝ OPLACH - Tuto volbu lze použít pro hygienické vyčištění již umytého nádobí. Zvýší teplotu vody posledního oplachu a k zvolenému programu přidá funkci antibakteriálního mytí. Ideální k mytí čistého nádobí a dětských lahviček. Dvířka myčky musí být po celou délku programu zavřená, aby mohlo dojít ke zničení choroboplodných zárodků. VAROVÁNÍ: Nádobí a stěny mohou být na konci programu velmi horké. BLOKOVÁNÍ TLAČÍTEK - Dlouhým stiskem (3 sekundy) TICHÝ aktivu- jete funkci BLOKOVÁNÍ TLAČÍTEK. Funkce BLOKOVÁNÍ TLAČÍTEK zablokuje tlačítka ovládacího panelu s výjimkou tlačítka ZAPNOUT/VYPNOUT. BLOKOVÁNÍ TLAČÍTEK deaktivujete opětovným dlouhým stisknutím tlačítka.10

KAPACITA: 15 standardních jídelních soupravČIŠTĚNÍ SESTAVY FILTRUPravidelně čistěte sestavu ltru, aby nebyla ucpaná a voda mohla řádně od-tékat. Používání myčky sucpanými ltry nebo cizími předměty ve ltračním systému či rozstřikovačích může způsobit nesprávný chod spotřebiče, ztrátu účinnosti, hlučný chod nebo vyšší spotřebu.Sestava ltru se skládá ze tří ltrů, které pomáhají zmycí vody odstranit zbytky potravin a umožňují její následnou recirkulaci.Myčka nesmí být používána bez ltrů nebo s nedotaženými ltry.Nejméně jednou měsíčně nebo po každých 30cyklech zkontrolujte sestavu ltru avpřípadě potřeby jej důkladně vymyjte pod tekoucí vodou za po-moci nekovového kartáče podle pokynů níže:

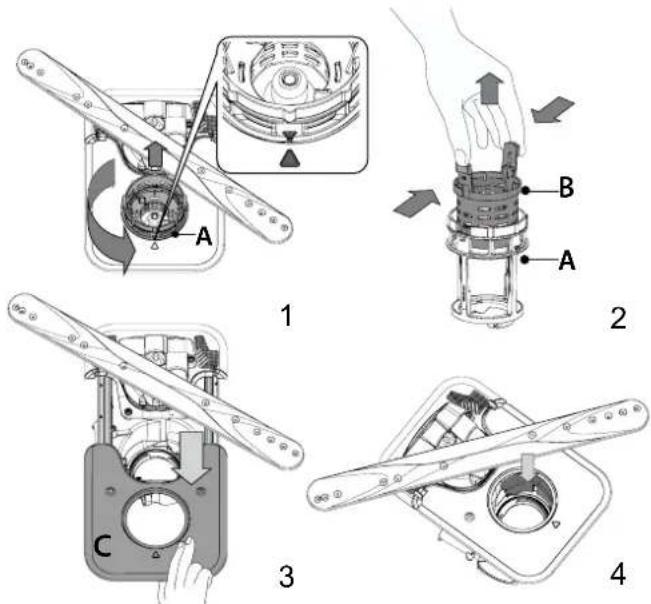

1. Otočte válcovým ltrem A proti směru chodu hodinových ručiček a vyj-

měte jej (obr. 1). Při opětovné instalaci ltru je důležité, aby se oba trojúhelníky zobrazené na zoomu setkaly.

2. Mírným tlakem na postranní klapky vyjměte miskový ltr B (obr. 2).

3. Vysuňte nerezový deskový ltr C (obr. 3).4. Pokud naleznete cizí předměty (např. úlomky skla, porcelánu, kostí, semínka zovoce), opatrně je odstraňte.

5. Prohlédněte prostor pod ltrem a odstraňte případné zbytky jídla.NIK-

DY NEODSTRAŇUJTE ochranu čerpadla mycího cyklu (zobrazeno šip-kou) (obr. 4).Po vyčištění ltry vraťte na jejich místo a zajistěte je; je to zásadní pro zacho-vání funkčnosti myčky.

ZÁSUVKA NA PŘÍBORYTřetí koš je určen na příbory. Příbory ukládejte tak, jak je znázorněno na obrázku.Oddělené umístění příborů usnadňuje jejich pozdější úklid a zlepšuje sušení.Nože a další ostré nástroje musí být umístěny ostřím dolů.Koš na příbory je vybaven dvěma posuvnými postranními koši tak, aby bylo možno co ne-jlépe využít výšku prostoru a zároveň umožnit umístění vysokých předmětů do horního koše.HORNÍ KOŠSem vkládejte jemné a lehké nádobí: sklenice, hrnky, tácky a mělké salátové mísy.Horní koš je vybaven opěrkami, které lze ve svis-lé poloze použít k umístění podšálků a dezert-ních talířů, nebo v nižší poloze k umístění misek a nádob na potraviny.(příklad naplnění horního koše)Nastavení výšky horního košeVýšku horního koše lze nastavit: Při umístění do vyšší polohy lze do spodního koše vkládat objemnější kusy, v nižší poloze pak lze nejlépe vy-užít sklopných opěrek – v horní části se tak vytvoří větší prostor a předejde se kolizím s předměty uloženými ve spodním koši.Horní koš je vybaven zařízením pro nastavení výšky horního koše (viz obr.), bez nutnosti používat páky. Stačí koš prostě zvednout za strany, dokud nezapadne do stabilní horní polohy.Pro návrat koše zpět do dolní polohy stiskněte páky A po stranách koše a zatlačte koš dolů.Důrazně doporučujeme neměnit polohu koše, je-li plný.NIKDY nesnižujte ani nezvyšujte polohu koše po-uze na jedné straně.Sklopné opěrky s nastavitelnou polohouPostranní sklopné opěrky lze sklopit nebo vyklo-pit za účelem lepšího uspořádání nádobí v koši.Do sklopných opěrek je možno bezpečně umí-stit sklenice na víno, a to tak, že stopku každé z nich opřeme do příslušného vybrání.Podle modelu: • vyklopení opěrek: je třeba je posunout nahoru a otočit jimi nebo je uvolnit z příchytek a zatáhnout směrem dolů;• sklopení opěrek: je třeba jimi otočit a posunout je dolů, nebo je vytáhnout směrem nahoru a připnout do příchytek.DOLNÍ KOŠJe určen na hrnce, tácy, talíře, salátové mísy, příbory atd. Velké talíře a pokli-ce by měly být umístěny po stranách, aby nedošlo ke kontaktu s ostřiko-vacími rameny. Dolní koš je vybaven opěrkami, které lze ve svislé poloze použít k umístění talířů nebo v horizontální (dolní) poloze ke snadnému umístění hrnců a salátových misek.(příklad plnění dolního koše)POWER CLEAN®Při funkci „Power Clean®“ se používají speciální proudy vody v zadní části myčky k intenzivně-jšímu mytí velmi špinavého nádobí. Dolní koš je vybaven zařízením Space Zone, speciální výsuvnou opěrkou v zadní části koše, kterou lze použít k opření pánví či pekáčů ve svislé poloze, kdy zabírají méně místa.Umístěte hrnce a kastroly proti ústí Power Clean® a aktivujte funkci POWER CLEAN na panelu.Jak používat funkci „Power Clean®“:

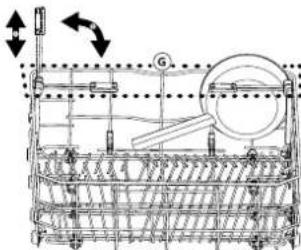

1. Upravte prostor (G) pro účinné mytí „Pow-

er Clean®“ sklopením zadních držáků talířů. Tím uvolníte prostor pro hrnce.2. Hrnce a kastroly položte svisle do prosto-ru „Power Clean®“. Hrnce je třeba naklonit směrem k vodním tryskám.

CCSPříručka Pro Každodenní Použití

ČIŠTĚNÍ OSTŘIKOVACÍCH RAMEN Někdy se stane, že se do os- třikovacích ramen dostane zbytek jídla a ucpe některou z jeho trysek. Doporučujeme proto občasnou kontrolu ra- men a jejich vyčištění malým nekovovým kartáčkem. Chcete-li odebrat horní os- třikování, musíte jej odebrat včetně rozdělovacího po- trubí.

Pokud vaše myčka nádobí nefunguje správně, pokuste se problém vyřešit za pomoci informací uvedených vtomto seznamu. Vpřípadě jiných problémů nebo dotazů se obraťte na autorizovaný poprodejní servis, jehož kontaktní údaje najdete vzáručním listě. Náhradní díly budou k dispozici po dobu až 7 nebo až 10 let podle konkrétních požadavků nařízení. PROBLÉMY MOŽNÉ PŘÍČINY ŘEŠENÍ Svítí indikátor soli Zásobník soli je téměř prázdný. Doplňte do nádržky sůl (další informace – viz NAPLNĚNÍ ZÁSOBNÍKU SOLI). Vpřípadě potřeby zkon- trolujte nastavení tvrdosti vody – viz TABULKA TVRDOSTI VODY. Indikátor soli bliká Zásobník soli je prázdný. Co nejdříve doplňte do zásobníku sůl. Používání spotřebiče bez soli může způsobit poškození vnitřních komponent. Indikátor leštidla svítí nebo bliká Zásobník leštidla je prázdný. (Poté, co leštidlo dopl- níte, může kontrolka zůstat ještě krátkou dobu svítit.) Doplňte do zásobníku leštidlo (více informací viz DOPLNĚNÍ DÁVKOVAČE LEŠTIDLA). Indikátor odvápnění svítí nebo bliká; zobrazuje se alarm „dES“. Na vnitřních součástech spotřebiče se hromadí vod- ní kámen. Spotřebič ihned odvápněte pomocí programu Autočištění aběžně dostupného odvápňovacího prostředku (viz MOŽNOSTI A FUNKCE). Doplňte do nádržky sůl. Zkontrolujte nastavení tvrdosti vody. Pokud odvápnění spotřebiče neprovedete, přestane fungovat. Myčka se nespouští nebo nereaguje na povely. Spotřebič není správně připojen do zásuvky. Zasuňte zástrčku do zásuvky. Výpadek proudu. Myčka nádobí se zbezpečnostních důvodů po obnovení napájení znovu automaticky nespustí. Zavřete dvířka astiskněte tlačítko SPUSTIT/Pozastavit. Dveře myčky nejsou dobře zavřené. Kolíček funkce NaturalDry není zatažený. Důkladně zavřete dveře, dokud neuslyšíte „cvaknutí“. Otevřením dvířek na více než 4 sekundy dojde kpřerušení cyklu. Do 4sekund uzavřete dvířka astiskněte tlačítko SPUSTIT/Pozastavit. Ovládací panel nereaguje, popřípadě se zobrazuje kód F6E1. Vypněte spotřebič stisknutím tlačítka ZAPNOUT/VYPNOUT/Resetování a po uplynutí cca jedné minuty jej znovu zapněte arestartujte program. Pokud problém přetrvává, spotřebič na 1minutu odpojte od napájení apoté jej znovu zapojte. Myčka nevypouští vodu. Na displeji se zobra- zuje: F7 E3 nebo F9 E1 Filtr je ucpaný zbytky jídla nebo vodním kame- nem. Filtr vyčistěte aproveďte odvápnění spotřebiče (viz ČIŠTĚNÍ SESTAVY FILTRU aODVÁPNĚNÍ). Vypouštěcí hadice je zkroucená. Zkontrolujte vypouštěcí hadici (viz POKYNY KINSTALACI). Odpad dřezu je ucpaný. Vyčistěte odtok dřezu. Myčka je příliš hlučná. Nádobí na sebe naráží. Nádobí správně rozmístěte (viz PLNĚNÍ KOŠŮ). Je přítomno nadměrné množství pěny. Mycí prostředek nebyl správně nadávkován, popřípadě není vhodný pro použití v myčkách nádobí (viz DOPLNĚNÍ DÁVKOVAČE MYCÍHO PROSTŘEDKU). Restartujte aktuální cyklus vypnutím aopětovným zapnutím myčky. Poté zvolte nový program, uzavřete dvířka astiskněte tlačítko SPU- STIT/Pozastavit. Nepřidávejte prosím žádný mycí prostředek. Nádobí nebylo vmyčce správně uspořádáno. Nádobí správně rozmístěte (viz PLNĚNÍ KOŠŮ). Filtr je ucpaný zbytky jídla nebo vodním kame- nem. Vyčistěte sestavu ltrů (viz ÚDRŽBA A ČIŠTĚNÍ). Nádobí není umyté. Nádobí nebylo vmyčce správně uspořádáno. Nádobí správně rozmístěte (viz PLNĚNÍ KOŠŮ). Ostřikovací ramena se nemohou volně otáčet – brání jim nádobí. Nádobí správně rozmístěte (viz PLNĚNÍ KOŠŮ). Zkontrolujte, zda je horní koš ve správné poloze, avpřípadě potřeby jej upravte (zvedněte). Mycí cyklus je příliš jemný. Vyberte vhodný mycí cyklus (viz TABULKA PROGRAMŮ). Je přítomno nadměrné množství pěny. Mycí prostředek nebyl správně nadávkován, nebo není vhodný pro použití vmyčkách nádobí (viz PLNĚNÍ ZÁSOBNÍKU MYCÍHO PROSTŘEDKU). Víčko zásobníku leštidla není dobře uzavřeno. Přesvědčte se, že je víčko na zásobníku leštidla dobře zavřené. Filtr je ucpaný zbytky jídla nebo vodním kame- nem. Vyčistěte ltr aspotřebič odvápněte (viz ČIŠTĚNÍ SESTAVY FILTRU). Zásobník soli je prázdný. Doplňte zásobník na sůl (viz NAPLNĚNÍ ZÁSOBNÍKU SOLI). Spodní ostřikovací rameno lze vyjmout zatažením směrem nahoru a otočením proti směru hodinových ručiček. Zpětná montáž ostřikovacího ramene se provádí zatažením dolů a otočením ve směru ho- dinových ručiček. Horní ostřikovací rameno lze vyjmout zatlačením směrem nahoru a otočením proti směru hodinových ručiček. Zpět- ná montáž ostřikovacího ramene se provádí zatažením nahoru a otočením ve směru hodinových ručiček.12

PROBLÉMY MOŽNÉ PŘÍČINY ŘEŠENÍ Myčka nenapouští vodu. Na displeji se zobra- zuje: H2O a svítí; zní zvukový alarm. V potrubí není voda nebo je uzavřený přívodní ventil. Zkontrolujte, zda je vpotrubí voda azda je otevřený přívodní ventil. Přívodní hadice vody je zkroucená. Zkontroluje přívodní hadici (viz INSTALACE). Zavřete dvířka astiskněte tlačítko SPUSTIT/Pozastavit. Sítko v přívodní hadici je zanesené; je třeba jej vyčistit. Překontroluje avyčistěte sítko nacházející se vpřívodní hadici vody. Zavřete dvířka astiskněte tlačítko SPUSTIT/Pozastavit. Myčka předčasně ukončuje cyklus. Na displeji se zobra- zuje: F8 E3 Filtr je ucpaný zbytky jídla nebo vodním kame- nem. Filtr vyčistěte aproveďte odvápnění spotřebiče (viz ČIŠTĚNÍ SESTAVY FILTRU aODVÁPNĚNÍ). Vypouštěcí hadice je umístěna příliš nízko, nebo dochází kvypouštění do domácího kanalizačního systému. Zkontrolujte, zda je konec vypouštěcí hadice umístěn ve správné výšce (viz INSTALACE). Zkontro- lujte, zda nedochází kvypouštění do domovní kanalizace, avpřípadě potřeby nainstalujte pře- rušovač sifonu/ ventil pro přívod vzduchu. Je přítomno nadměrné množství pěny. Mycí prostředek nebyl správně nadávkován, nebo není vhodný pro použití vmyčkách nádobí (viz DOPLNĚNÍ DÁVKOVAČE MYCÍHO PROSTŘEDKU). Vzduch vpřívodní hadici. Zkontrolujte, zda systém přívodu vody nevykazuje netěsnosti, nebo zda se nevyskytují jiné záva- dy, které způsobují pronikání vzduchu dovnitř. Nádobí není dobře usušené. Není přítomen lešticí prostředek, popřípadě je dávkováno příliš malé množství. Ujistěte se, že zásobník na leštidlo je doplněný (viz DOPLNĚNÍ DÁVKOVAČE LEŠTIDLA). Při použití po- uze multifunkčních tablet nedocílíte tak dobré účinnosti sušení jako při použití tekutého leštidla. Nádobí bylo vyloženo po automatickém otevření dvířek, ale před skutečným ukončením cyklu. Před zahájením vykládání nádobí se ujistěte, že cyklus skončil (viz DENNÍ POUŽÍVÁNÍ). Pro ještě lepší výsledky sušení doporučujeme po skončení cyklu ponechat nádobí vmyčce sotevřenými dvířky dalších 15minut. Nádobí je uloženo příliš na plocho. Pokud máte vprohlubních šálků, hrnků nebo misek nahromaděnou vodu, zkuste vložit nádobí do myčky (to platí zvláště pro horní koš) tak, aby bylo více nakloněné, aby větší množství vody mohlo odkapat ještě předtím, než začne sušení. Zvolený mycí cyklus nezahrnuje fázi sušení. Podívejte se do TABULKY PROGRAMŮ, abyste zjistili, zda je součástí zvoleného programu ifáze sušení. Cyklus bez fáze sušení nemusí zajistit požadovanou účinnost sušení, proto doporučujeme změnit výběr mycího cyklu azvolit takový, který fázi sušení má. Nádobí je zplastu snepřilnavou úpravou. Ulpění pár kapek vody na tomto typu materiálu je normální. Na nádobí askle- nicích jsou modré pruhy, nebo mají namodralý nádech. Dávkování leštidla je příliš vysoké. Nastavte dávkování na nižší množství. Nádobí isklenice mají na sobě vrstvu vodního kamene nebo bílý lm. Zásobník soli je prázdný. Co nejdříve doplňte do zásobníku sůl. Používání spotřebiče bez soli může způsobit poškození vnitřních komponent. Nastavení tvrdosti vody je příliš nízké. Zvyšte hodnoty nastavení (viz TABULKA TVRDOSTI VODY). Uzávěr zásobníku na sůl není správně zavřený. Překontrolujte azavřete uzávěr nádržky na sůl. Zásobník na leštidlo je prázdný, popřípadě dávko- vání leštidla není dostatečné. Doplňte do zásobníku leštidlo apřekontrolujte nastavení dávkování (viz DOPLNĚNÍ DÁVKOVAČE LEŠTIDLA). Myčka zobrazuje kód F8 E5 Ventil je zablokovaný nebo vadný. Je-li to možné, zavřete vodovodní kohoutek. Nevypínejte napájení. Zavolejte do servisu. Firemní zásady, standardní dokumentaci, objednávky náhradních dílů a další informace o výrobku získáte:

• Pomocí naskenování QR kódu a návštěvou našeho webu: docs.whirlpool.eu/docs

• Návštěvou našeho webu: parts-selfservice.europeanappliances.com

• Případně kontaktujte náš poprodejní servis (telefonní číslo najdete v záručním listě). Při kontaktování naše- ho poprodejního servisu prosím uveďte kódy na identikačním štítku produktu Informace o modelu získáte přes QR kód na energetickém štítku. Na štítku rovněž najdete identikační číslo modelu, které můžete použít k vyhledávání v rejstříku na portálu https://eprel.ec.europa.eu. IEC 436 :DEBedienungsanleitung

Návod Na Každodenné Použitie

9. Kontrolka prázdny zásobník soli

10. Kontrolka prázdny zásobník leštidla

19. Tlačidlo možnosti Dezinfekčný Oplach s kontrolkou

20. Tlačidlo programu Autočistenie s kontrolkou

21. Tlačidlo Odklad s kontrolkou

1. Zapnite spotrebič stlačením tlačidla ZAP./VYP. .

5. Stlačením zmeníte hodnotu, potom stlačením ŠTART/Pauza

1. Vyberte spodný kôš a odskrutkujte uzáver zásobníka

• Pridá kcyklu dodatočných 5minút;

1. Otvorte dávkovač B stlačením a

zdvihnutím držiaka na veku.

2. Opatrne nalejte leštidlo až po

• Ak vidíte na riade modrasté pásiky, nastavte nízku hodnotu (0-3).

3. Po uplynutí zvoleného času kontrolka zhasne a program sa automaticky

1. Otočte valcovým ltrom A proti smeru hodinových ručičiek

5. Skontrolujte sifón a odstráňte zvyšky jedla. NIKDY NEVYBERAJTE

Návod Na Každodenné Použitie
