BEDIENUNGSANLEITUNG SC-WE-500 Sygonix Connect

© Bedienungsanleitung

Business Headset mit Ladebox Bluetooth 5.0

Best.-Nr. 2299029

Bestimmungsgemäße Verwendung

Das Produkt dient zur Musikwiedergabe über gekoppelte Bluetooth-Geräte. Telefonanrufe zu einem angeschlossenen Audiogerät (Mobilgerät) können entgegengenommen werden. Es können bis zu zwei Bluetooth-fähige Mobilgeräte mit dem Headset gekoppelt werden. Dieses Produkt wird mittels eines Lithium-Polymer Akkus betrieben. Dieser wird mit Hilfe einer Ladebox aufgeladen, welche gleichfalls über einen eingebauten Akku verfügt.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

- Bluetooth-Headset

• 3 Ohrstöpsel (Größe S, M, L)

- Bedienungsanleitung

- Ladebox

- USB-Kabel (19 cm)

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

- Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

- Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Angeschlossene Geräte

- Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

c) Personen und Produkt

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Hören Sie Musik nicht über einen längeren Zeitraum mit übermäßiger Lautstärke. Hierdurch kann das Gehör geschädigt werden.

d) Akkus

• Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln.
• Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus (z.B. AA- oder AAA-Baugröße) aus einem dünnen Blech, sondern nur aus einer empfindlichen Kunststofffolie.
• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird.
• Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.
• Laden Sie den Akku des Produkts niemals unbeaufsichtigt.
• Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

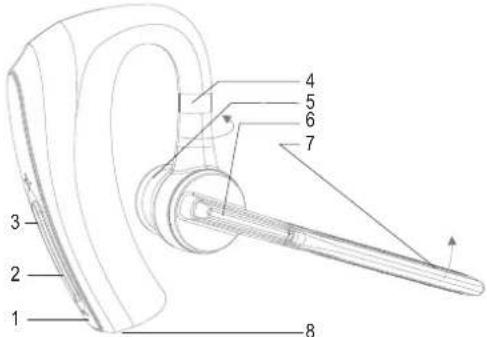

Bedienelemente

1 LED-Anzeige 2 Taste Lautstärke - niedriger / vorheriger Titel
3 Taste Lautstärke + höher / nächster Titel 4 Drehgelenk (180° drehbar)
5 Ohrhörer 6 Multifunktions-Taste
7 Mikrofon (200° drehbar) 8 USB-Ladeanschluss

Inbetriebnahme

a) Internen Akku laden

• Laden Sie den Akku des Produkts vor der ersten Benutzung komplett auf.
• Laden Sie den internen Akku des Produkts wieder auf, wenn der Ladezustand des Akkus zu niedrig ist.
• Das Headset warnt während der letzten 10 Minuten vor Erschöpfung akustisch vor zu niedrigem Akkustand. Die LED-Anzeige (1) zeigt niedrigen Ladezustand des internen Akkus durch Blinken in Rot an.

- Verbinden Sie den Micro-USB-Stecker mit dem USB-Ladeanschluss (8) des Headsets.

- Verbinden Sie den USB-A-Stecker des Micro-USB-Kabels mit einer USB-Stromquelle, wie z.B. ein USB-Netzteil. Das Laden beginnt sobald die USB-Stromquelle Strom liefert. Verbinden Sie das USB-Netzteil mit einer ordnungsgemäßen Netzsteckdose.

• Die LED-Anzeige zeigt das Aufladen des Akkus im Headset durch andauerndes Leuchten in Rot an.

• Die blaue LED-Anzeige leuchtet dauernd, wenn der Akku vollgeladen ist.

- Trennen Sie das Netzteil nach dem Ende des Aufladens von der Netzsteckdose. Trennen Sie das Produkt vom USB-Netzteil, oder einer anderen USB-Spannungsquelle.

- Steht keine andere USB-Stromquelle zur Verfügung, laden Sie das Headset über die La-debox auf. Alle Ladefunktionen und Anzeigen funktionieren wie bei der Direktladung über USB.

- Klappen Sie zum Aufladen an der Ladebox den Micro-USB Stecker in der Ladebox nach oben.

- Stecken Sie den USB-Ladeanschluss (8) des Headset vorsichtig auf den Stecker.

- Entfernen Sie das Headset nach dem Aufladen von der Ladebox.

b) Internen Akku der Ladebox laden

Die Ladebox verfügt über eine internen Akku zum Aufladen eines angeschlossenen Headsets. Um den internen Akkus aufzuladen, gehen Sie wie folgt vor:

• Verbinden Sie den Micro-USB-Stecker mit dem USB-Anschluss an der Seite der Ladebox.
• Verbinden Sie den USB-A-Stecker des Micro-USB-Kabels mit einer USB-Stromquelle, wie z.B. ein USB-Netzteil. Das Laden beginnt sobald die USB-Stromquelle Strom liefert. Verbinden Sie das USB-Netzteil mit einer ordnungsgemäßen Netzsteckdose.
  • Die LED-Anzeige der Ladebox zeigt das Aufladen des internen Akkus in der Ladebox durch langsames Blinken in Blau an.
  • Die LED-Anzeige der Ladebox leuchtet dauernd blau, wenn der Akku der Ladebox vollgeladen ist. Bei zu niedrigem Akkustand blinkt sie langsam blau.

Sie können die Ladebox und das Headset gleichzeitig Laden. Der Akku der Ladebox wird vorrangig geladen. Das Headset lädt, sobald der Akku der Ladebox über genügend Ladung verfügt.

c) Headset aufsetzen

• Wählen Sie den für Sie am besten passenden Ohrstöpsel aus den 3 mitgelieferten Größen aus und stülpen ihn auf den Schallaustritts des Ohrhörers (5) auf.
• Setzen Sie das Headset auf Ihr Ohr. Die Bedienelemente müssen nach hinten zeigen, das Mikrofon (7) nach vorn.
• Richten Sie das Mikrofon horizontal und Drehgelenk (4) vertikal in Richtung Ihres Mundes aus, so dass Sie gut hineinsprechen können. Sie können es ggf. im Laufe der Benutzung verändern oder hochklappen, falls Sie es nicht benötigen.

d) Headset einschalten/ausschalten

• Drücken und halten Sie die Multifunktions-Taste (6) für 3 Sekunden, um das Headset einzuschalten. Das Headset ist kopplungsbereit. Die LED-Anzeige (1) blinkt.
• Drücken und halten Sie die Multifunktions-Taste für 3 Sekunden, um das Headset auszuschalten.
• Nach 10 Sekunden ohne Benutzung, schaltet sich das Headset automatisch in den Standby-Modus, um Strom zu sparen.

e) Headset mit Bluetooth-Gerät koppeln

Ein Bluetooth-Gerät koppeln

Bevor eine drahtlose Übertragung zwischen ihrem Bluetooth-Gerät (Audiosignalgerät) und dem Produkt möglich ist, müssen beide Geräte miteinander gekoppelt werden. Dieser Vorgang wird auch „Pairing“ genannt.

• Bringen Sie das Headset und das zu koppelnde Bluetooth-Gerät in eine räumliche Entfernung von ca. 1 m zueinander und vermeiden dabei störende Einflüsse, die einen Funkkontakt erschweren z.B. zu nahe an starken elektromagnetischen Feldern oder metallischen Objekten bzw. hinter Stahlbetonwänden. Schalten Sie ggf. andere störende Bluetooth-Geräte aus.
• Stellen Sie sicher, dass die Bluetooth-Funktion eingeschaltet ist und das zu koppelnde Bluetooth-Gerät über alle notwendigen Bluetooth-Treiber verfügt. Besuchen Sie die Webseilen des betreffenden Herstellers, um die neuesten Treiber zu installieren.
• Schalten Sie das Bluetooth-Gerät, mit dem das Produkt gekoppelt werden soll, ein und aktivieren Sie hier den Pairing Modus.
• Folgen Sie den Anweisungen und Hinweisen des zu koppelnden Bluetooth-Geräts. Sie sind produktspezifisch und variieren je nach Hersteller und Bauart etwas. Das Gerät sucht dann nach Bluetooth-Geräten im Empfangsbereich.
• Um in den Kopplungsmodus des Headsets zu gelangen, drücken und halten Sie die Multifunktions-Taste (6) für 3 Sekunden. Die LED-Anzeige (1) blinkt dreimal kurz in Blau. Danach blinkt sie abwechselnd in rot und blau, um den Kopplungsmodus anzuzeigen.
• Wählen Sie Gerätekennung „SC-WE-500“ auf Ihrem Audiosignalgerät (z.B. Mobiltelefon, Laptop), um das Headset mit diesem zu koppeln
• Die LED-Anzeige (1) blinkt im Abstand mehrerer Sekunden zweimal kurz in Blau, wenn das Pairing erfolgreich war und eine Bluetooth-Verbindung besteht. Eine akustische Meldung ertönt ebenfalls im Headset, wenn das Koppeln erfolgreich war.
• Wenn der Kopplungsversuch fehlschlägt, schalten Sie das Headset aus und versuchen Sie die Kopplung in der oben beschriebenen Weise erneut.

Zwei Bluetooth-Geräte koppeln

• Wenn Sie bereits ein Bluetooth-Gerät mit dem Headset gekoppelt haben, schalten Sie das Headset und das gekoppelte Bluetooth-Gerät aus.
• Folgen Sie den im Abschnitt „Ein Bluetooth-Gerät koppeln“ beschriebenen Schritten für die Kopplung mit dem zweiten Bluetooth-Gerät.
• Nach erfolgreichem Abschluss der Kopplung des zweiten Geräts, schalten Sie das zuerst gekoppelten Bluetooth-Gerät ein. Das Headset verbindet sich selbsttätig mit dem ersten Bluetooth-Gerät. Funktioniert dies nicht, führen Sie wie oben beschrieben eine manuelle Kopplung durch.
• Es sind jetzt zwei Bluetooth-Geräte mit dem Headset gekoppelt. Das Headset kann sich aber nur mit einem Gerät gleichzeitig verbinden. Wollen Sie zwischen die Verbindung zwischen beiden gekoppelten Geräten wechseln, darf nur ein zu verbindendes Gerät eingeschaltet sein!

f) Musikwiedergabe

• Verbinden Sie das Headset mit einem Audiowiedergabegerät über Bluetooth.
• Starten Sie die Wiedergabe an ihrem Audiosignalgerät oder durch kurzes Drücken der Multifunktions-Taste (6) am Bluetooth-Headset.
• Ein kurzes Drücken der Multifunktions-Taste während des Abspielens eines Titels stoppt die Wiedergabe, erneutes Drücken nimmt die Wiedergabe wieder auf.
• Drücken und halten Sie die Taste - (2) (nächster Titel) für 2 Sekunden, um zum nächsten Titel zu springen.
• Drücken und halten Sie die Taste + (3) (vorheriger Titel) für 2 Sekunden, um zum vorhergehenden Titel zu springen.

→ Sie können die Wiedergabe, Lautstärkeeinstellungen und weitere Funktionen auch bequem über die Bedienelemente ihres Audiosignalgerätes steuern.

g) Telefonanrufe annehmen/beenden/abweisen

Wenn das Produkt an ein telefonfähiges Mobilgerät über Bluetooth angeschlossen ist, wird bei Eingang eines Anrufs der aktuell gespielte Titel abgebrochen und ein Anrufton ertönt.

• Um einen eingehenden Telefonanruf am Headset anzunehmen, drücken Sie die Multifunktions-Taste (6) kurz.
• Um einen angenommenen Anruf zu beenden, drücken Sie die Multifunktions-Taste während des Gesprächs kurz. Es wird beendet.
• Um einen Anruf abzuweisen, drücken und halten Sie die Multifunktions-Taste für zwei Sekunden.
• Um die zuletzt gewählte Nummer erneut anzuwählen, drücken Sie die Multifunktions-Taste zweimal kurz hintereinander.
• Sie können aber auch die üblichen Bedienelemente ihres Mobilgeräts wie gewohnt verwenden, um den Anruf anzunehmen oder abzustellen.

Sprechen Sie möglichst in Richtung des Mikrofons (7) und stellen Sie sicher, dass das Mikrofon nicht durch Gegenstände blockiert wird oder sich an unzugänglicher Stelle befindet z.B. im Handschuhfach des Autos.

h) Lautstärke verändern

• Drücken die Taste - (2) (Lautstärke) am Headset, um die Lautstärke zu verringern. Jedes weitere Drücken schaltet eine Stufe weiter. Beenden Sie das Drücken, sobald die gewünschte Lautstärke erreicht ist.
• Drücken Sie die Taste + (3) (Lautstärke) am Headset, um die Lautstärke zu erhöhen. Jedes weitere Drücken schaltet eine Stufe weiter. Beenden Sie das Drücken, sobald die gewünschte Lautstärke erreicht ist.

i) Hinweise zur Fehlersuche

• Stellen Sie sicher, dass alle und die neuesten Bluetooth-Treiber installiert sind, wenn Funktionen nicht funktionieren bzw. fehlen.
• Bedenken Sie, dass Fernsteuerungsfunktionen des Headsets nicht von allen Audiosignalquellen (z.B. Smartphones) unterstützt werden. Überprüfen Sie den Funktionsumfang Ihres Geräts (das Protokoll AVRCP muss unterstützt werden) und besuchen Sie die Webseiten des Herstellers Ihres Smartphones etc. Ein Update könnte hilfreich sein.
• Sollte kein Audio im Headset zu hören sein, erhöhen Sie die Lautstärke, oder stellen Sie die Bluetooth-Verbindung erneut her oder koppeln Sie nochmals.
• Sollten Sie Knacken und Rauschen hören, stellen Sie sicher, dass Audiosignalgerät und das Headset nicht weiter als 10 m voneinander entfernt sind. Schließen Sie andere Störungen des Funkempfangs aus.

→ Manche Mobilgeräte unterstützen die Funktionen der Multifunktions-Taste womöglich nicht. Sie müssen in einem solchen Falle die Bedienelemente am Mobilgerät selbst verwenden.

Pflege und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
  • Tauchen Sie das Produkt zur Reinigung nicht in Wasser ein.

Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads

Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung....5 V/DC

Akku....3,7 V/DC, 120 mAh Lithium-Polymer Akku (Headset) 400 mAh (Ladebox)

Frequenz 2,402 - 2,480 GHz

Sendeleistung....+2 dBm

Bluetooth-Version 5.0

Unterstützt ...... sämtliche Bluetooth-Geräte

Bluetooth-Profile......AVRCP, A2DP, HFP (Hands-Free Profil), HSP (Headset Profil)

Bluetooth-Reichweite......max. 15 m (im Freifeld)

Frequenzbereich (akustisch) ...... 20 - 20000 Hz

Frequenzbereich (Mikrofon) ...... 70 - 10000 Hz

Eingangsimpedanz (Mikrofon).....2,2 kΩ

Empfindlichkeit (Mikrofon) ...... -38 ±3 dB, 2,2 kΩ

Lautsprecher....13 mm

Akkuladezeit ...... ca. 1,5 Stunden

Impedanz....32 Ω (Lautsprecher)

Standby-Leistungsaufnahme......3 mAh (LED ein) 0,1 mAh (LED aus)

Standby 150 Stunden

Akkulaufzeit ...... ca. 9 Stunden

(abhängig von Lautstärke und Musikart/Telefonmodus)

Betriebs-/Lagerbedingungen ..... -10 bis +50 °C, 10 - 90 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H) ..... 110 x 60 x 24 mm (Ladebox)

83 x 47 x 16,45 mm (Headset)

Gewicht.... 15 g (nur Blutooth-Headset)

68 g (Headset und Ladebox)
