928633 - Luftpistole Westfalia - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftpistole
Marke	Westfalia
Modell	928633
Vorgesehene Verwendung	Private, nicht gewerbliche Nutzung
Maximaler Luftdruck	8 bar
Luftanschluss	Schnellkupplung
Ungefähres Gewicht	0,5 kg
Ungefähre Maße	180 x 150 x 50 mm
Gehäusematerial	Metall und Kunststoff
Hauptfunktionen	Blasen, Reinigen, Aufpumpen
Tankkapazität	Kein integrierter Tank
Wartung	Regelmäßige Reinigung und Schmierung mit Druckluftöl
Sicherheit	Nicht auf Personen oder Tiere richten; Luftversorgung vor Wartung trennen
Ersatzteile	Erhältlich beim Kundendienst
Reparierbarkeit	Nicht selbst reparieren; Kundendienst kontaktieren
Garantie	2 Jahre
Zertifizierungen	CE
Geschätzter Geräuschpegel	<85 dB
Geschätzter Luftdurchsatz	150 l/min
Betriebstemperatur	5°C bis 40°C

Häufig gestellte Fragen - 928633 Westfalia

Wie benutze ich die Druckluftpistole?

Schließen Sie die Pistole über eine Schnellkupplung an eine Druckluftquelle an. Stellen Sie den Druck mit einem Druckminderer ein. Überschreiten Sie niemals den angegebenen Maximaldruck. Verwenden Sie sie zum Blasen, Reinigen oder Aufpumpen.

Was ist der maximale Betriebsdruck?

Der maximal zulässige Druck beträgt 8 bar. Überschreiten Sie diesen Druck niemals, um Schäden oder Verletzungen zu vermeiden.

Kann ich Sauerstoff oder brennbares Gas mit dieser Pistole verwenden?

Nein, verwenden Sie niemals Sauerstoff, brennbare Gase oder halogenierte Kohlenwasserstoffe als Energiequelle. Dies birgt Explosions- und Gesundheitsrisiken.

Wie warte ich die Druckluftpistole?

Reinigen Sie die Pistole regelmäßig und schmieren Sie die beweglichen Teile mit Druckluftöl. Trennen Sie vor jeder Wartung die Luftversorgung.

Was tun, wenn die Pistole nicht richtig funktioniert oder beschädigt ist?

Versuchen Sie nicht, sie selbst zu reparieren. Kontaktieren Sie den Westfalia Kundendienst für Hilfe. Verwenden Sie das Gerät nicht, wenn es defekt ist.

Kann ich diese Pistole für gewerbliche Anwendungen verwenden?

Diese Pistole ist nur für den privaten Gebrauch ausgelegt. Sie ist nicht für den Dauerbetrieb im gewerblichen Bereich geeignet.

Wie kann ich Ersatzteile erhalten?

Ersatzteile sind über den Westfalia Kundendienst erhältlich. Kontaktieren Sie diesen, um die benötigten Teile zu bestellen.

Darf die Pistole von Kindern verwendet werden?

Nein, halten Sie die Pistole von Kindern fern. Es ist kein Spielzeug und seine Verwendung erfordert Fachkenntnisse und Aufsicht.

Welches Zubehör kann ich mit dieser Pistole verwenden?

Verwenden Sie nur vom Hersteller empfohlenes Originalzubehör. Nicht geeignetes Zubehör kann gefährlich sein.

Wie lange beträgt die Garantie?

Westfalia gewährt auf dieses Produkt 2 Jahre Garantie. Bewahren Sie den Kaufbeleg für eventuelle Ansprüche auf.

BEDIENUNGSANLEITUNG 928633 Westfalia

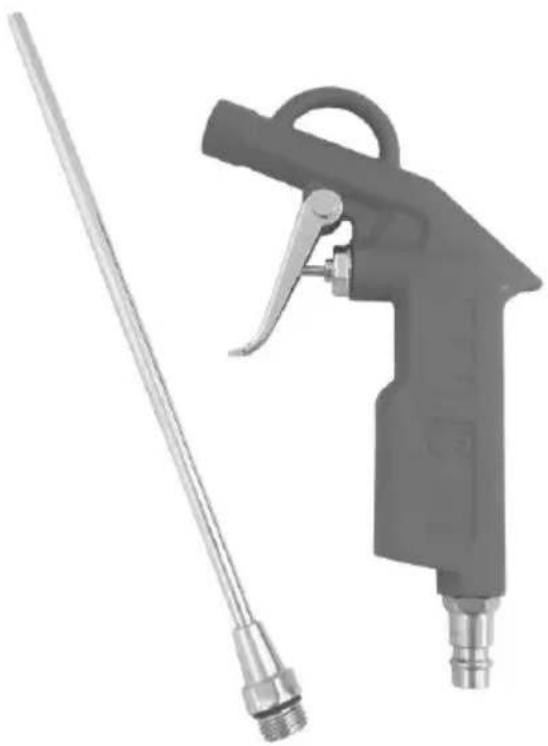

Druckluft-Ausblaspistole

Artikel № 92 86 33

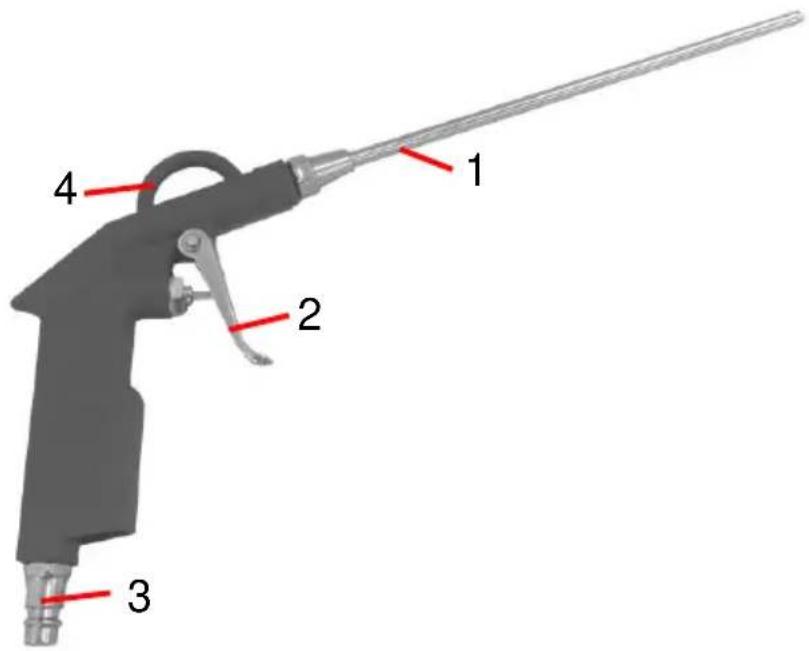

Übersicht | Overview

1 2 3 4

1	Ausblasrohr	Blow Out Nozzle
2	Abzug	Trigger
3	Stecknippel	Plug Nipple
4	Aufhängebügel	Hanger
Betriebsdruck	3 – 6 bar	Operating Pressure
Max. Betriebsdruck	8 bar	Max. Operating Pressure
Luftverbrauch ca.	85 – 140 l/min	Air Consumption approx.
Gewicht	163 g	Weight
Druckluftanschluss	G 14 “	Air Connection
Länge Ausblasrohr	22 cm	Length Blow Out Nozzle

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

• Die Druckluftpistole ist nur für den privaten Gebrauch bestimmt. Sie ist nicht für den gewerblichen Dauerein-satz bestimmt.
• Verwenden Sie die Druckluftpistole gemäß dieser Bedienungsanleitung und nur für den bestimmungsge-mäßen Einsatzbereich.
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen die Druckluft-pistole nicht benutzen, es sei denn sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Halten Sie die Druckluftpistole außer Reichweite von Kindern. Sie ist kein Spielzeug.
• Die Druckluftpistole darf nur von sachkundigen Personen in Betrieb genommen werden. Bei unsachgemäßer Benutzung oder jeglicher Veränderung können gesundheitliche Beeinträchtigungen sowie Sachschäden entstehen.
• Richten Sie die Druckluftpistole niemals auf sich selbst oder andere Personen oder auf Tiere.
• Verbinden Sie den Druckluftanschluss nur über eine Stecknippel mit dem Druckluftwerkzeug und regulieren Sie die Arbeitsdruckeinstellung über einen Druckminde-rer. Der maximal zulässige Arbeitsdruck darf niemals überschritten werden, siehe hierzu die Technischen Daten.

Sicherheitshinweise

■ Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder halogenierten Kohlenwasserstoff.
- Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungsgefahr darstellen.
- Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung, bei längerem Nichtgebrauch und bei Wartungsarbeiten das Druckluftwerkzeug von der Druckluftquelle.
- Druckluftwerkzeuge dürfen nicht zweckentfremdet oder umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.
- Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder es beschädigt wurde. Unternehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich bei Fragen oder Problemen an unseren Kundendienst.

Benutzung

Bestimmungsgemäße Verwendung

• Die Druckluftpistole ist zum Reinigen und Ausblasen von Gegenständen und schwer zugänglichen Stellen bestimmt.
• Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Anleitung.
• Jede darüberhinausgehende Verwendung (andere Medien, Gewaltan-wendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör) können Gefahren auslösen und gelten als nicht bestimmungsgemäß.

Vor der ersten Benutzung

Nehmen Sie die Druckluftpistole aus der Verpackung und überprüfen Sie alle Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

Inbetriebnahme

1. Schrauben Sie das Ausblasrohr (1) auf die Luftaustrittsöffnung.
2. Die Druckluftpistole ist mit einem G 14 " Druckluftanschluss ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie die Druckluftpistole nicht permanent mit dem Druckluftschlauch verbinden, sondern immer den Stecknippel benutzen.
3. Nehmen Sie den Druckluftgenerator in Betrieb.
4. Drücken Sie den Abzug (2), um die Luftzufuhr zu starten. Je weiter der Abzug eingedrückt wird, desto stärker wird der Luftstrahl. Lassen Sie den Abzug los, um die Luftzufuhr zu stoppen.
5. Trennen Sie das Werkzeug nach der Arbeit vom Druckluft-generator.

Luftdruck und Luftmenge

• Die Druckluftpistole benötigt gereinigte und ölfreie Luft. Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.
• Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die Druckluftzufuhr, die nicht bereits mit anderen Druckluftwerkzeugen verwendet wurden, welche einen Nebelöler voraussetzen.

- Die Druckluftpistole sollte mit einem Druck von 3 – 6 bar betrieben werden. Ein größerer Druck als der max. zulässige Druck von 8 bar würde aufgrund höherer Belastung die Lebensdauer des Gerätes verkürzen. Die Druckluftpistole sollte mit einem Kompressor mit einem Luftvolumen von min. 85 l/min betrieben werden. Ideal ist ein Kompressor mit einem Luftvolumen von 200 – 300 l/min.

- Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar absinkt.

Wartung und Pflege

- Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, ist eine gewissenhafte Wartung unerlässlich.

- Geben Sie ab und zu einige Tropfen Öl an die Abzugstift-Dichtung. Ansonsten ist die Druckluftpistole wartungsfrei.

- Lassen Sie keine Flüssigkeiten in die Druckluftzufuhr der Druckluftpistole gelangen und tauchen Sie diese nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr kann Schäden am Gerät verursachen. Entwässern Sie den Kompressor

Benutzung

oder das Leitungssystem regelmäßig! Reinigen Sie den Luftfilter der Anlage ebenfalls regelmäßig.

• Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt. Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung beeinträchtigen die Leistung und schaffen technische Probleme.
  ■ Reinigen Sie die Druckluftpistole gegebenenfalls mit einem feuchten Tuch.
• Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen enthalten, wie Benzin, Verdünnung, etc., da sie die Oberflächen beschädigen könnten.

Lagerung

• Lagern Sie die Druckluftpistole im Innenbereich an einem vor Staub und Schmutz geschützten, trockenen Ort.
• Hängen Sie die Druckluftpistole am Aufhängebügel (4) auf.

Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

erklären in alleiniger Verantwortung, dass das Produkt

Druckluft-Ausblaspistole

Air Blow Gun

Artikel No 92 86 33

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.

EN 1953:2013, DIN 31000:2018

Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.

Qualitätsbeauftragter / QA Representative

Werter Kunde,

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Wertstoffe zu.
