928638 - Luftpistole Westfalia - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftpistole
Marke	Westfalia
Modell	928638
Verwendungszweck	Privater Gebrauch, Reinigung und Aufblasen
Versorgung	Druckluft (über Schnellkupplung)
Maximaler Eingangsdruck	8 bar (Schätzung)
Anschluss	Schnellkupplung 1/4" Standard
Empfohlener Luftdurchsatz	Ca. 200 L/min (Schätzung)
Gehäusematerial	Aluminium und verstärkter Kunststoff
Länge	Ca. 15 cm
Gewicht	Ca. 300 g
Hauptfunktionen	Reinigung von Oberflächen, Aufblasen von Reifen und aufblasbaren Gegenständen
Betriebstemperatur	0 °C bis 45 °C (Schätzung)
Wartung und Reinigung	Vor der Reinigung die Luftquelle abklemmen; mit einem feuchten Tuch abwischen; keine Lösungsmittel verwenden
Lagerung	An einem trockenen, staubgeschützten Ort
Sicherheit	Nicht auf Personen oder Tiere richten; max. Druck nicht überschreiten; geeignete Anschlüsse verwenden
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar; Reparaturen nur durch Kundendienst
Zertifizierungen	CE (Schätzung)
Verpackungsinhalt	Druckluftpistole, Bedienungsanleitung

Häufig gestellte Fragen - 928638 Westfalia

Was ist der maximale Betriebsdruck der Druckluftpistole Westfalia 928638?

Der maximal zulässige Druck beträgt ca. 8 bar. Überschreiten Sie diesen Wert niemals, um Schäden oder Verletzungen zu vermeiden.

Kann ich diese Druckluftpistole mit Sauerstoff oder brennbaren Gasen verwenden?

Nein, die Verwendung von Sauerstoff, brennbaren Gasen oder halogenierten Kohlenwasserstoffen ist strengstens verboten. Verwenden Sie nur Druckluft.

Wie reinige ich die Druckluftpistole?

Trennen Sie zunächst die Druckluftquelle. Reinigen Sie die Außenseite mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven Lösungsmittel.

Kann ich den Luftstrahl auf jemanden richten?

Nein, richten Sie die Pistole niemals auf sich selbst, andere Personen oder Tiere. Dies könnte schwere Verletzungen verursachen.

Ist diese Druckluftpistole für den gewerblichen Gebrauch geeignet?

Nein, sie ist nur für den privaten Gebrauch bestimmt. Für den gewerblichen Dauerbetrieb wird ein robusteres Modell empfohlen.

Wie schließe ich die Pistole an die Druckluftquelle an?

Verwenden Sie eine Standard-Schnellkupplung 1/4". Stellen Sie sicher, dass die Kupplung fest sitzt und der Schlauch in gutem Zustand ist.

Was tun, wenn die Pistole nicht richtig funktioniert?

Versuchen Sie keine Reparatur selbst. Kontaktieren Sie den Westfalia-Kundendienst für Hilfe oder eine mögliche Reparatur.

Welches Zubehör kann ich mit dieser Pistole verwenden?

Verwenden Sie nur von Westfalia empfohlenes Zubehör. Ungeeignetes Zubehör kann gefährlich sein.

Kann man mit dieser Pistole Reifen aufpumpen?

Ja, sie kann zum Aufpumpen von Reifen verwendet werden, sofern ein geeignetes Ventil verwendet und der empfohlene Druck eingehalten wird.

Wie lagere ich die Druckluftpistole?

Lagern Sie sie an einem trockenen, staubgeschützten Ort, außerhalb der Reichweite von Kindern. Trennen Sie die Luftversorgung vor der Lagerung.

BEDIENUNGSANLEITUNG 928638 Westfalia

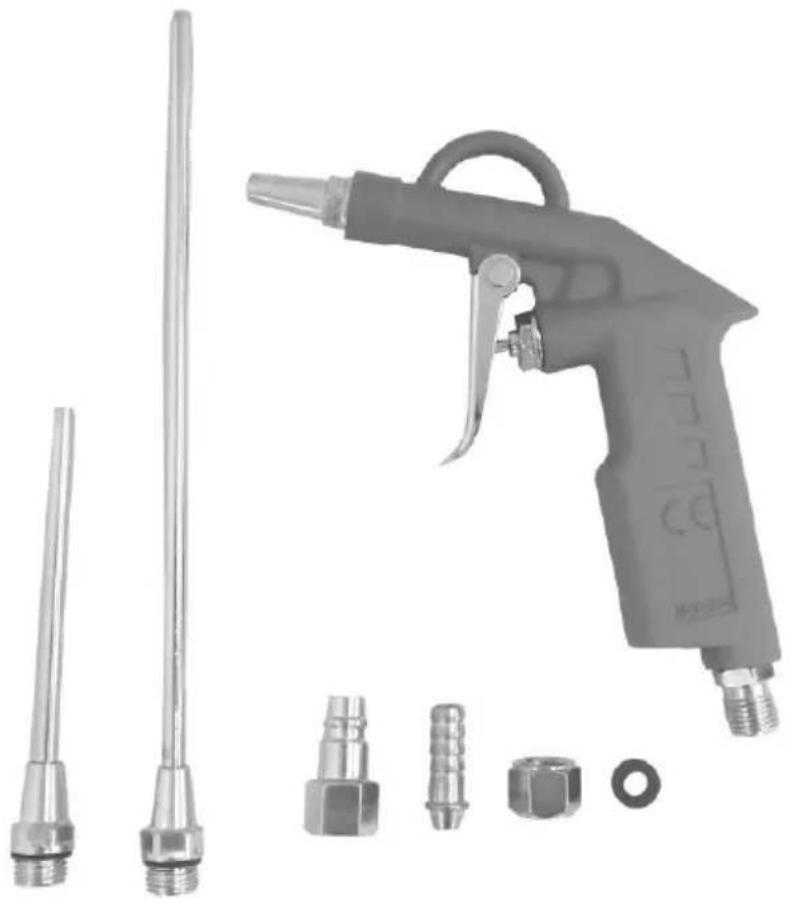

Druckluft-Ausblaspistole, 5-teilig

Artikel No 92 86 38

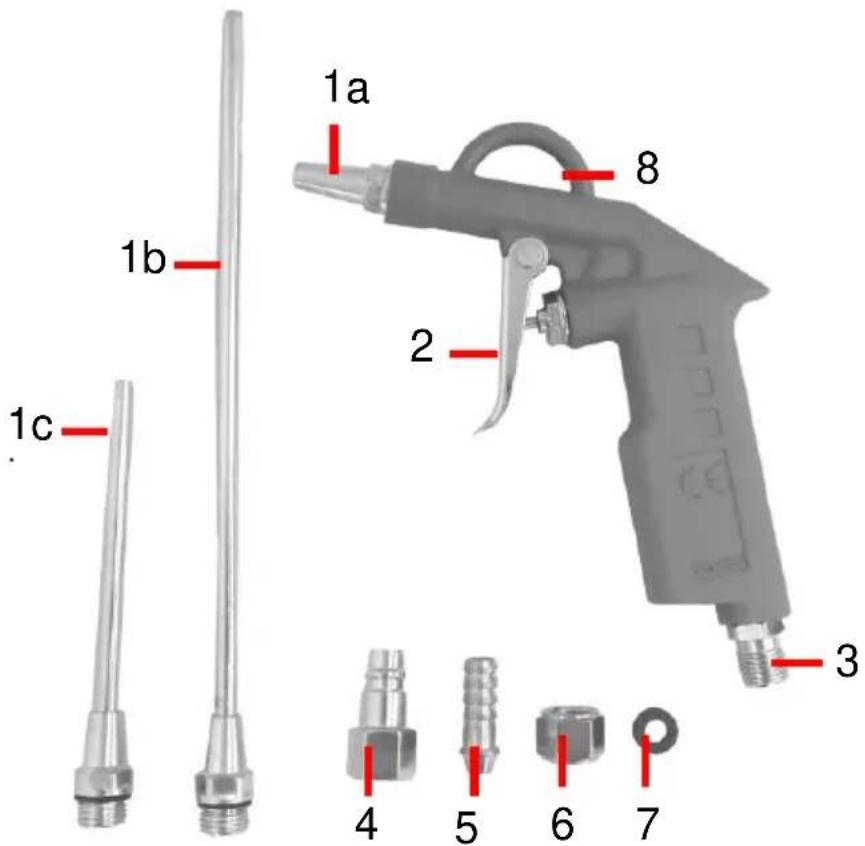

Übersicht | Overview

1a 1b 1c 2 8 3 4 5 6 7

1a	Ausblasrohr kurz	Short Blowpipe Adapter
1b	Ausblasrohr lang	Long Blowpipe Adapter
1c	Ausblasrohr mittel	Medium Blowpipe Adapter
2	Abzug	Trigger
3	Druckluftanschluss	Compressed Air Connection
4	Stecknippel	Plug Nipple
5	Schlauchtülle	Hose Nozzle
6	Überwurfmutter	Lock Nut
7	Gummidichtung für Schnellkuppl.	Rubber Seal for Quick Coupler
8	Aufhängebügel	Hanger

Technische Daten | Technical Data

Betriebsdruck	3 – 6 bar	Operating Pressure
Betriebsdruck max.	8 bar	Operating Pressure max.
Luftverbrauch ca.	85 – 140 l/min	Air Consumption approx.
Länge Blasrohradapter kurz mittel lang	3 cm 11 cm 22 cm	Length Blowpipe Adapter short medium long
Gewicht	166 g	Weight
Druckluftanschluss	R 14 “	Air Connection

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

• Die Druckluftpistole ist nur für den privaten Gebrauch bestimmt. Sie ist nicht für den gewerblichen Dauereinsatz bestimmt.
• Verwenden Sie die Druckluftpistole gemäß dieser Bedienungsanleitung und nur für den bestimmungsgemäßen Einsatzbereich.
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen die Druckluftpistole nicht benutzen, es sei denn sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Halten Sie die Druckluftpistole außer Reichweite von Kindern. Sie ist kein Spielzeug.
• Die Druckluftpistole darf nur von sachkundigen Personen in Betrieb genommen werden. Bei unsachgemäßer Benutzung oder jeglicher Veränderung können gesundheitliche Beeinträchtigungen sowie Sachschäden entstehen.
• Richten Sie die Druckluftpistole niemals auf sich selbst oder andere Personen oder auf Tiere.
• Verbinden Sie den Druckluftanschluss nur über eine Stecknippel mit dem Druckluftwerkzeug und regulieren Sie die Arbeitsdruck-einstellung über einen Druckminderer. Der maximal zulässige Arbeitsdruck darf niemals überschritten werden, siehe hierzu die Technischen Daten.
• Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder halogenierten Kohlenwasserstoff.
• Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungsgefahr darstellen.
• Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung, bei längerem Nichtgebrauch und bei Wartungsarbeiten das Druckluftwerkzeug von der Druckluftquelle.
• Druckluftwerkzeuge dürfen nicht zweckentfremdet oder

Sicherheitshinweise

umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.

- Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder es beschädigt wurde. Unternehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich bei Fragen oder Problemen an unseren Kundendienst.

Wartung und Pflege

Bestimmungsgemäße Verwendung

• Die Druckluftpistole ist zum Reinigen und Ausblasen von Gegenständen und schwer zugänglichen Stellen bestimmt.
• Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Anleitung.
• Jede darüberhinausgehende Verwendung (andere Medien, Gewaltanwendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör) können Gefahren auslösen und gelten als nicht bestimmungsgemäß.

Vor der ersten Benutzung

Nehmen Sie die Druckluftpistole aus der Verpackung und überprüfen Sie alle Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

Inbetriebnahme

1. Schrauben Sie das gewünschte Ausblasrohr (1a, 1b oder 1c) auf die Luftaustrittsöffnung.
2. Nehmen Sie den Druckluftgenerator in Betrieb.
3. Drücken Sie auf den Abzug (2), um die Luftzufuhr zu starten. Je weiter der Abzug eingedrückt wird, desto stärker wird der Luftstrahl. Lassen Sie den Abzug los, um die Luftzufuhr zu stoppen.
4. Trennen Sie das Werkzeug nach der Arbeit vom Druckluftgenerator.
5. Je nach Anwendung, benutzen Sie entweder den Stecknippel (4) oder die Schlauchtülle (5). Montieren Sie die Schlauchtülle (5), wie im Bild rechts abgebildet mithilfe der Überwurfmutter (6) auf den Druckluftanschluss (3).

Luftdruck und Luftmenge

- Die Druckluftpistole benötigt gereinigte und ölfreie Luft. Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.

Wartung und Pflege

• Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die Druckluftzufuhr, die nicht bereits mit anderen Druckluftwerkzeugen verwendet wurden, welche einen Nebelöler voraussetzen.
• Die Druckluftpistole sollte mit einem Druck von 3 – 6 bar betrieben werden. Ein größerer Druck als der max. zulässige Druck von 8 bar würde aufgrund höherer Belastung die Lebensdauer des Gerätes verkürzen. Die Druckluftpistole sollte mit einem Kompressor mit einem Luftvolumen von min. 85 l/min betrieben werden. Ideal ist ein Kompressor mit einem Luftvolumen von 200 – 300 l/min.
• Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar absinkt.

Wartung und Pflege

• Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, ist eine gewissenhafte Wartung unerlässlich.
• Geben Sie ab und zu einige Tropfen Öl an die Abzugstift-Dichtung. Ansonsten ist die Druckluftpistole wartungsfrei.
• Lassen Sie keine Flüssigkeiten in die Druckluftzufuhr der Druckluftpistole gelangen und tauchen Sie diese nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr kann Schäden am Gerät verursachen. Entwässern Sie Ihren Kompressor oder Ihr Leitungssystem regelmäßig! Reinigen Sie den Luftfilter ihrer Anlage ebenfalls regelmäßig.
• Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt. Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung beeinträchtigen die Leistung und schaffen technische Probleme.
• Reinigen Sie die Druckluftpistole gegebenenfalls mit einem feuchten Tuch.
• Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen enthalten, wie Benzin, Verdünnung, etc., da sie die Oberflächen beschädigen könnten.

Lagerung

- Lagern Sie die Druckluftpistole im Innenbereich an einem vor Staub und Schmutz geschützten, trockenen Ort.

Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

erklären in alleiniger Verantwortung, dass das Produkt

Druckluft-Ausblaspistole, 5-teilig

5 Pcs Set Air Blow Gun

Artikel № 92 86 38

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.

EN 1953:2013, DIN 31000:2018

Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.

Hagen, den 17. März 2021

Hagen, 17 ^th of March, 2021

Jhomo Jillingbeil

Thomas Klingbeil,

Qualitätsbeauftragter / QA Representative

Kundenbetreuung | Customer Services

Deutschland

= Österreich

Westfalia Westfalia

Werkzeugstraße 1 Moosham 31

D-58093 Hagen A-4943 Geinberg OÖ

Telefon: [phone] Telefon: [phone]

Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23

Internet: www.westfalia.de Internet: www.westfalia-versand.at

+ Schweiz

Westfalia

Wydenhof 3a

CH-3422 Kirchberg (BE)

Telefon: [phone]

Telefax: (034) 4 13 80 01

Internet: www.westfalia-versand.ch

Entsorgung | Disposal

Werter Kunde,

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Wertstoffe zu.
