Produkttyp	Aktivsubwoofer
Marke	Canton
Modell	SUB 500 R
Verstärkung	Integriertes Verstärkermodul (S, M oder L je nach Version)
Eingangsanschlüsse	Low Level (Cinch), High Level (Lautsprecherklemmen)
Ausgangsanschlüsse	Low Level, High Level (je nach Modul)
Stromversorgung	Netz 230 V, Ein/Aus-Schalter, Auto/ON-Modus
Einstellungen	Lautstärke, Phase, Trennfrequenz, Raumkompensation (Normal/Wide/Narrow/Boost)
Automatische Einschaltung	Ja, wechselt nach 5 bis 15 Minuten ohne Signal in den Standby
Fernbedienung	Ja, mit Setup-Funktion für erweiterte Einstellungen
Mindestabstand zu Wänden	10 cm
Mindestabstand zu Röhrenfernsehern	1 Meter
Einspielzeit	15 bis 20 Stunden bei normaler Lautstärke
Garantie	2 Jahre für Aktivsubwoofer
Reinigung	Trockenes Tuch, ohne aggressive oder scheuernde Mittel
Betriebstemperatur	Hitzeeinwirkung, extreme Kälte und direkte Sonneneinstrahlung vermeiden
Feuchtigkeit	Jegliche Feuchtigkeitseinwirkung vermeiden
Wartung	Das Gehäuse nicht öffnen, Kabel nicht mit nassen Händen berühren
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den Canton Kundendienst oder einen autorisierten Händler

Häufig gestellte Fragen - SUB 500 R CANTON

Wo sollte der Canton SUB 500 R Subwoofer im Raum platziert werden?

Der ideale Standort befindet sich zwischen den beiden Frontlautsprechern. Vermeiden Sie es, den Subwoofer zu nah an Wänden (mindestens 10 cm) und Röhrenfernsehern (1 Meter) zu platzieren. Bei hartem Boden sollten die mitgelieferten Spikes oder Absorber verwendet werden, um Vibrationen zu vermeiden.

Wie schließe ich den Subwoofer an meinen Verstärker an?

Wenn Ihr Verstärker einen Subwoofer-Ausgang (LFE oder PRE-OUT) hat, verwenden Sie den Low-Level-Eingang (Cinch). Andernfalls schließen Sie die High-Level-Klemmen des Subwoofers an die Lautsprecherausgänge des Verstärkers an, unter Beachtung der Polarität (rot = positiv, schwarz = negativ). Schließen Sie niemals beide Eingangstypen gleichzeitig an.

Was tun, wenn der Subwoofer nicht angeht?

Überprüfen Sie das Netzkabel und den Ein/Aus-Schalter. Stellen Sie sicher, dass der Modus AUTO oder ON ausgewählt ist. Wenn das Cinch-Kabel defekt ist, testen Sie ein anderes. Erhöhen Sie vorübergehend die Lautstärke des Verstärkers. Als letzte Möglichkeit könnte eine Sicherung durchgebrannt sein; lassen Sie sie von einem Fachmann ersetzen.

Warum brummt mein Subwoofer?

Das Brummen kann durch ein zu langes oder nicht abgeschirmtes Signalkabel verursacht werden. Verwenden Sie ein kürzeres, abgeschirmtes Kabel. Eine Masse-Schleife kann vermieden werden, indem alle Geräte an dieselbe Steckdosenleiste angeschlossen werden. Wenn ein Störgerät (Kühlschrank) die Ursache ist, entfernen Sie es oder schließen Sie es an eine andere Phase an.

Wie stelle ich Phase und Trennfrequenz ein?

Verwenden Sie die Einstellungen unter dem Subwoofer (Module M und L) oder über die Fernbedienung. Die Phase dient dazu, den Subwoofer zeitlich mit den Lautsprechern abzugleichen. Die Trennfrequenz (normalerweise zwischen 50 und 200 Hz) sollte so eingestellt werden, dass sie der unteren Grenzfrequenz der Hauptlautsprecher entspricht.

Die Fernbedienung funktioniert nicht, was tun?

Ersetzen Sie die Batterien. Wenn das Problem weiterhin besteht, synchronisieren Sie die Fernbedienung neu: Schalten Sie den Subwoofer aus, schalten Sie ihn nach 30 Sekunden wieder ein, und drücken Sie dann nacheinander die Tasten « - Phase », « + Phase » und « Power/Auto » der Fernbedienung.

Wie lange dauert die Einspielzeit des Subwoofers?

Die Einspielzeit beträgt etwa 15 bis 20 Stunden Betrieb bei normaler Lautstärke. Vermeiden Sie in dieser Zeit hohe Lautstärken und hören Sie verschiedene Musikrichtungen, damit sich die akustischen Eigenschaften entfalten können.

Welche Garantie hat der Canton SUB 500 R?

Die Garantie beträgt 2 Jahre für Aktivsubwoofer. Sie gilt nur für den Erstkäufer und erfordert die Originalverpackung für Rücksendungen. Transportschäden oder Schäden durch unsachgemäße Verwendung sind ausgeschlossen. Wenden Sie sich an Ihren autorisierten Händler oder den Canton Kundendienst.

Kann ich diesen Subwoofer mit einem Stereo-Verstärker ohne Subwoofer-Ausgang verwenden?

Ja, schließen Sie die Lautsprecherausgänge des Verstärkers an den High-Level-Eingang des Subwoofers an. Beachten Sie die Polarität (rot/positiv, schwarz/negativ). Mit dieser Methode können Sie den Subwoofer mit jedem herkömmlichen Verstärker verwenden.

Wie reinige ich meinen Subwoofer?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals aggressive, scheuernde oder alkoholhaltige Mittel. Vermeiden Sie Feuchtigkeit und gießen Sie keine Flüssigkeiten über das Gerät.

BEDIENUNGSANLEITUNG SUB 500 R CANTON

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur wenige Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise ...... Seite 3

Positionierung im Raum ...... Seite 4

Montage und Aufstellung ...... Seite 4

Canton Subwoofer-Module ...... Seite 5

Anschluss ...... Seite 6

Bedienung ...... Seite 8

Einspielen ...... Seite 10

Fehlersuche ...... Seite 11

Garantie ...... Seite 47

Sachgemäße Aufstellung und Anschluss des Lautsprechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihren Subwoofer und bei dessen Pflege und Bedienung!

Wählen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts darauf stellen

Netzkabel nicht mit nassen Händen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälte schützen

Gehäuse nicht öffnen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Bei Batterie und Fernbedienung auf richtige Polung achten
Freien Zugang zum Netzstecker gewährleisten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Nicht in den Hausmüll werfen
Bei Überlastung Subwoofer leiser drehen

Deutsch

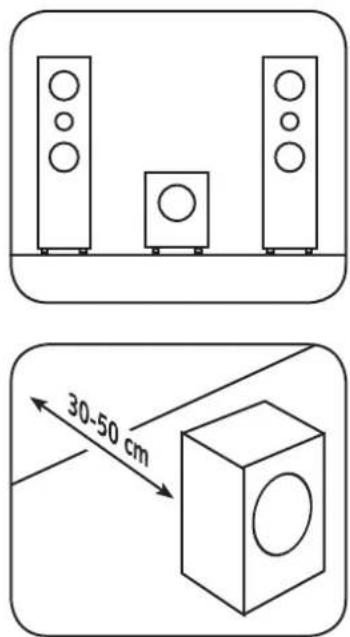

Positionierung im Raum

Canton Subwoofer können beliebig im Raum positioniert werden. Ideal ist jedoch ein Platz zwischen den beiden Frontlautsprechern.

Optimaler Abstand Subwoofer – Wand

Montage und Aufstellung

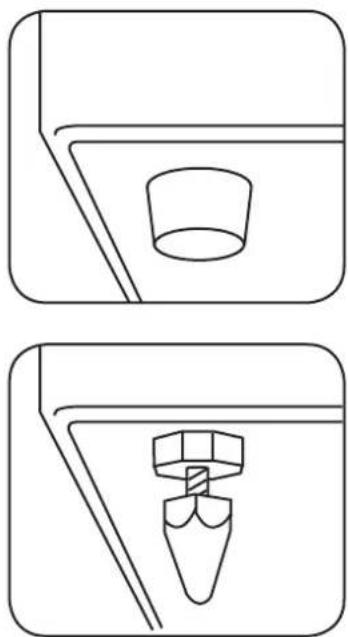

Anbringung Absorber/Spikes

Wenn Sie Ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sie bitte zur Entkopplung die mitgelieferten selbst-klebenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwoofern mit Gewindebohrungen

Deutsch

Canton Subwoofer-Module

Canton Subwoofer sind mit unterschiedlichen Verstärkermodulen ausgestattet. Bitte überprüfen Sie anhand der Abbildungen, welches Modul in Ihren Subwoofer eingebaut ist.

Deutsch

Anschluss

Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind! Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Möglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

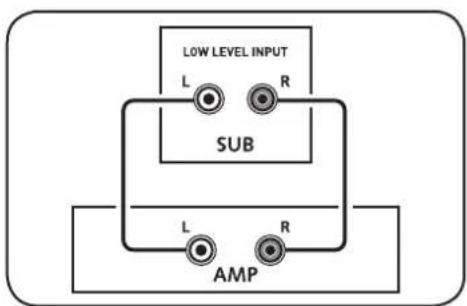

1. Verstärker oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input Kabel: handelsübliches Cinchkabel

2. Verstärker oder AV-Receiver mit Mono-Subwoofer-Ausgangsbuchse: Verbindung über Mono Low Level Input Kabel: handelsübliches Cinchkabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verstärker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgängen des Verstärkers über High Level Input

Kabel: handelsübliches Lautsprecherkabel Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!

Anschlussmöglichkeiten für Subwoofer-Module M und L:

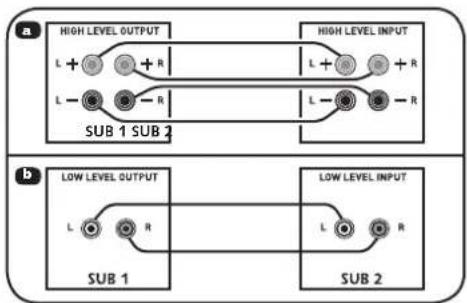

4 a. Canton Subwoofer mit zusätzlichen „High Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Lautsprecherkabel

4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Cinchkabel

Hinweis: Bitte die Seiten links und rechts nicht vertauschen!

Anschlussmöglichkeit für Subwoofer-Modul L:

1. „Low Level Out Filtered“: Zur Entlastung kleinerer Aktivlaut sprecher werden Frequenzen unterhalb 80 Hz weggefiltert.

Deutsch

Modul L-R Modul M-R Fernbedienung

Deutsch

1 Ein-/Ausschalter Stromversorgung
2 Betriebsanzeige (grün/rot)
Einschaltautomatik
4 Akustische Raumanpassung (gilt nicht für Modul S)
5 Einstellung der oberen Übertragungsfrequenz
6 Lautstärkeanpassung
7 Phasenanpassung (gilt nicht für Modul S)
8 Low-Level-Eingang
9 Low-Level-Ausgang (gilt nicht für Modul S)
10 Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
11 High-Level-Eingang
12 High-Level-Ausgang (gilt für Modul L)

13 Sicherung (gilt für Modul S)
14 Setup Mode (gilt für Modul M-R und L-R)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

• „Amplifier Mode“ auf „AUTO“: Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik, geht der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
• „Amplifier Mode“ auf „ON“: Subwoofer bleibt immer eingeschaltet

Room Compensation – Einstellungen bei der Erstinstallation (Modul M und L)

Wählen Sie bitte die Schalterstellung, die zur besten Tonwiedergabe führt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal“ für normal große Räume, Einstellung „Wide“ für große Räume, Einstellung „Narrow“ für kleine Räume. (Modul M-R / L-R) Einstellung „Boost“ für ein volleres Musikempfinden bei leisen und mittleren Lautstärken.

Fernbedienung

Zur Aktivierung des Setup-Modus die Taste „Setup“ für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup“ bringt die Fernbedienung wieder in den Normal-Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwoofers abgespeichert.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften:

15 - 20 Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören
  • Extrem hohe Pegel vermeiden
• Unterschiedlichstes Musikmaterial hören

Deutsch

Fehlersuche

Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] / 287-57 oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“ bzw. „AUTO HIGH“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verstärker (Receiver) über dessen Lautsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderem Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verstärkers (Volume) zu niedrig Laufstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verstärker): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspegel am Verstärker für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel des Verstärkers erhöhen
	9. Feinsicherung im Subwoofer ausgelöst (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen lassen

Deutsch

Problem Mögliche Ursache Lösung
Tonwiedergabe zu leise	1. Volume des Subwoofers zu niedrig eingestellt Lautstärke an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers müssen mit den roten Eingangsbuchsen des Subwoofers verbunden sein
	3. Ausgangspegel am Verstärker für den Subwooferausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel am Verstärker erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofers	Kürzere Signalleitung vom Verstärker zum Subwoofer verwenden oder mögliche Störquellen entstören lassen (siehe „Subwoofer brummt“)
Subwoofer reagiert nicht auf Fernbedienung	1. Die Batterie ist leer Batterie auswechseln,	beim Einlegen auf die richtige Polung achten
	2. Die Fernbedienung ist nicht am Subwoofer angemeldet	Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hintereinander. Subwoofer und Fernbedienung sind nun wieder synchron

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt	1. Signalleitungen vom Verstärker zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendeten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verstärker und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verstärkerverbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entstörter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören lassen, falls das Brummgeräusch verschwindet oder zunächst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fachmann zu Rate ziehen)Speziellen „Mantelstromfilter“ (im Fachhandel erhältlich) zwischen Verstärker und Subwoofer schalten, um das Brummen zu eliminierenNetzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonders wichtig, wenn der Verstärker nicht geerdet ist)

Deutsch
