1565 - Multimeter PeakTech - Kostenlose Bedienungsanleitung

Produkttyp	Labor-Schaltnetzteil
Marke	PeakTech
Modell	1565
Ausgangsspannung	1 - 16 V DC stufenlos einstellbar
Ausgangsstrom	0 - 40 A stufenlos einstellbar
Maximale Leistung	640 W (16 V × 40 A)
Spannungsstabilität (Last 0-100%)	50 mV
Stromstabilität (Last 10-90%)	150 mA
Restwelligkeit Spannung (Eff.)	5 mV
Restwelligkeit Strom (Eff.)	70 mA
Anzeige	3-stellige LED für Spannung und Strom (Genauigkeit ±0,2% + 3 Stellen)
Eingangsspannung	220 - 240 V AC, 50/60 Hz
Max. Eingangsstrom	3,15 A
Wirkungsgrad	85,5 %
Schutzfunktionen	Überlast (CC-Modus), Kurzschluss, Überspannung, Übertemperatur
Kühlung	Temperaturgesteuerter Lüfter
Zusätzliche Funktionen	3 Voreinstellungen (Preset), Fernsteuerung, USB-Schnittstelle, Ein/Aus-Ausgang
Abmessungen (B × H × T)	200 × 90 × 255 mm
Gewicht	2,6 kg
Betriebstemperatur	0 ... +50 °C, rel. Feuchte < 70 %
Lagertemperatur	-10 ... +60 °C, rel. Feuchte < 80 %
Wartung und Reinigung	Mit feuchtem Tuch und mildem Reinigungsmittel reinigen, Gerät abgesteckt
Reparierbarkeit	Reparaturen nur durch qualifiziertes Fachpersonal
Mitgeliefertes Zubehör	Netzkabel, Messkabel, CD mit USB-Treibern und Software
Zulassungen	CE, UKCA, RoHS

Häufig gestellte Fragen - 1565 PeakTech

Was ist die maximale Ausgangsspannung des PeakTech 1565?

Die maximale Ausgangsspannung beträgt 16 V DC, stufenlos von 1 bis 16 V einstellbar.

Wie hoch ist der maximale Ausgangsstrom dieses Modells?

Der maximale Strom beträgt 40 A, mit Regelung im CC-Modus (Konstantstrom).

Wie verwende ich die Preset-Funktion, um bevorzugte Spannungen zu speichern?

Stellen Sie den Modusschalter auf Set, wählen Sie mit dem Recall-Schalter P1, P2 oder P3 und stellen Sie mit den Drehreglern die gewünschte Spannung und den Strom ein. Wechseln Sie dann in den Preset-Modus, um die gespeicherten Werte zu aktivieren.

Wie schütze ich das Gerät vor Überlast?

Das Gerät verfügt über einen Überlastschutz durch Strombegrenzung im CC-Modus. Bei Übertemperatur reduziert der OTP-Schutz die Leistung. Zum Zurücksetzen schalten Sie das Gerät aus, entfernen Sie die Last und schalten Sie es wieder ein.

Kann ich den PeakTech 1565 im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich (geschlossene Räume) ausgelegt. Vermeiden Sie Feuchtigkeit, Staub und direkte Sonneneinstrahlung.

Wie verbinde ich die USB-Schnittstelle für die PC-Steuerung?

Installieren Sie den mitgelieferten USB-Treiber Silicon Lab CP210x von der CD. Verbinden Sie das USB-Kabel zwischen Gerät und Computer. Starten Sie die Software, um Spannung, Strom, Dauer und Zyklen zu programmieren. Lesen Sie Kapitel 12 der Anleitung für detaillierte Befehle.

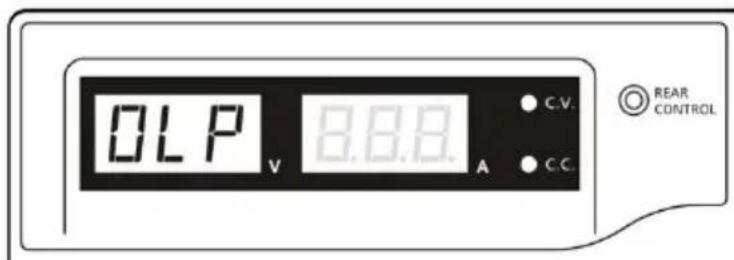

Was tun, wenn das Display 'OUP' oder 'OLP' anzeigt?

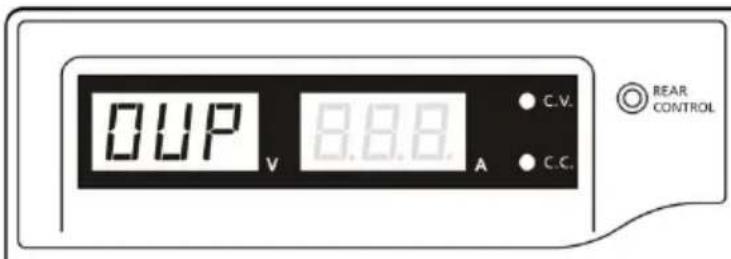

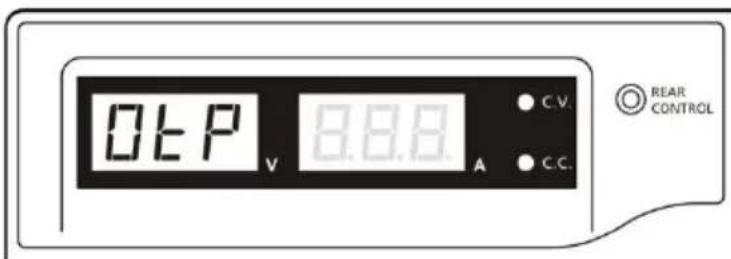

Diese Meldungen zeigen einen aktivierten Schutz an: OUP = Überspannung, OLP = Überlast. Schalten Sie das Gerät aus, entfernen Sie die Last und schalten Sie es wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachhändler.

Wie lautet die empfohlene Inbetriebnahmeprozedur?

1. Überprüfen Sie, ob die Netzspannung mit der angegebenen übereinstimmt. 2. Schließen Sie das Netzkabel an. 3. Schalten Sie das Gerät ein und warten Sie die Selbsttests ab. 4. Stellen Sie Spannung und Strom ein. 5. Schließen Sie die Last an (rotes Kabel an +, schwarzes an -). 6. Schalten Sie zuerst die Versorgung, dann die Last ein.

Wie reinige ich das Netzteil PeakTech 1565?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein feuchtes, fusselfreies Tuch mit einem milden Reinigungsmittel. Vermeiden Sie das Eindringen von Flüssigkeit ins Innere. Verwenden Sie keine scheuernden oder ätzenden Mittel.

Kann ich dieses Gerät zum Laden von Batterien verwenden?

Nein, Labornetzteile sind nicht zum Laden von Batterien ausgelegt. Eine solche Verwendung könnte das Gerät ernsthaft beschädigen und würde die Garantie ungültig machen.

BEDIENUNGSANLEITUNG 1565 PeakTech

Unser Wert ist messbar...

PeakTech® 1565 / 1570 / 1575 / 1580 / 1585

Bedienungsanleitung /

Operation manual /

Mode d'emploi

DC-Schaltnetzteile mit USB/

1. Sicherheitshinweise

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträgelichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS).

Wir bestätigen hiermit, dass these Produkt die wesentlichen Schutzstandards der UKCA erfüllt, die in den Anweisungen des Rates zur Anpassung der Verwaltungsvorschriften für das Vereinigte Königreich von Electromagnetic Compatibility Regulations 2016 und der Electrical Equipment (Safety) Regulations 2016 angegeben sind.

UK CA CE

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

• Lesen Sie diese Bedienungsanleitung sorgfältig und machen Sie diese auch nachfolgenden Anwendern zugänglich.
• Warnhinweise am Gerät unbedingt beachten, nicht abdecken oder entfernen.
• Machen Sie sich mit den Funktionen des Gerätes und seinem Zubehör vertraut, bevor Sie die erstige Anwendung vormehmen.
• Betreiben Sie das Gerät nicht unbeaufsichtigt oder nur gegen Fremdzugriff abgesichert.
• Verwenden Sie das Gerät nur zwecks seiner Bestimmung und achten entsprechers auf Warnhinweise am Gerät und Angaben zu den maximalen Ein- und Ausgangswerten.
• Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am Gerät mit der vorhandenen Netzspannung übereinstimmt
• Gerät nur an Steckdosen mit geerdeten Nulleiter anschließen
• Gerät nicht auf feuchten oder nassen Untergrund stellen.
• Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines Wärnestaus im Inneren des Gerätes)
• Keine metallen Gegenstände durch die Ventilationsschlitze stecken.
• Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen)
• Nehmen Sie das Gerät nie in Betrieb, wenn es nicht vollig geschlossen ist.
• Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen.
• Sicherung oder Sicherungshalter niemals kurzschreiben.
• Gerät und Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drahte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
• Warnhinweise am Gerät unbedingt beachten.
• Gerät keinen extremen Temperatures, direkter Sonneneinstrahlung, extremen Luftfeuchtigkeit oder Nisse aussetzen.
• Starke Erschütterung vermeiden.
• Gerät nicht in der Höhe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.
• Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine atzenden Scheuermittel.
• Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
• Vermeiden Sie jegliche Höhe zu explosiven und entflammbaren Stoffen.
• Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
• Niemals die Remote-Sensor-Anschlüsse kurzschlieben
• Keine technischen Veränderungen am Gerät vornehmen.

Reinigung des Gerätes:

Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdoseziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf auf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies konnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

1.1. Kurzbeschreibung

Die Geräte PeakTech® 1565/1570/1575 / 1580 und 1585 sind professionelle Schaltnetzeile mit einem breiten Anwendungsbereich und hervorragend geeignet zum Testen von DC-betriebenen Funk- und Nachrichtengeräten. Hohe Effizienz und Zuverlösigkeit, eine stufenlos veränderbare Ausgangsspannung im Dauerbetrieb und ein hervorragendes Preis-/ Leistungsverhältnis zeichnen diese kompakten, „leichtgewichtigen“ Schaltnetzeile aus.

Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältiglesen und die darin befindlichen Sicherheitshinweise unbedingt beachten. Für Referenzwcke Bedienungsanleitung immer in der Höhe des Gerätes griffbereit halten bzw. aufbewahren.

HINWEIS:

Labornetzgeräte sind nicht zum Laden von Batterien konzipiert. Eine solche Benutzung kann zu schwerwiegenden Beschädigungen am Gerät führen, welche von Ansprüchen jeglicher Art ausgeschlossen sind.

Betrieb mit induktivem Verbraucher

Bitte beachten Sie, dass unsere Schaltnetzeile für ohmsche oder kapazitive Lasten ausgelegt sind.

Bei Verwendung einer induktiven Last, z.B. Elektromotoren, kann es zu Beschädigungen des Netzgerätes kommt.

Das Netzgerät verfügt über Schutzfunktionen gegen Kurzschluss und Überlastung, jedoch ist es nicht mit einer Schutzfungkction gegenüber induktiver Rückspannungen, welche durch Elektromotoren oder Akkumulatoren verursacht werden können, abgesichert.

2. Technische Merkmale

• kompakte Abmessungen, geringes Gewicht, damit leistungsfähig wie großere herkömmliche Schaltnetzteile
• hohe Effizienz von bis zu 85% (P 1565/1570); 87% (P 1575); 86% (P 1580); 88% (P 1585)
• Überlastschutz durch Dauerstrombegrenzung. Begrenzt Strom und Spannung bei Übertemperatur auf einen sicheren Wert und verhindert damit die Beschädigung interner Schaltkreise.
• Überspannungsschutz schützt Schaltnetzteil und Last gegen Schäden bei einer zu hohen Ausgangsspannung
• Hochstabil gegen HF-Störspannungen
• Stufenlos veränderbare Ausgangsspannung

3. Anschlisse und Bedienelemente am Gerät (P 1565 / 1575 / 1585)

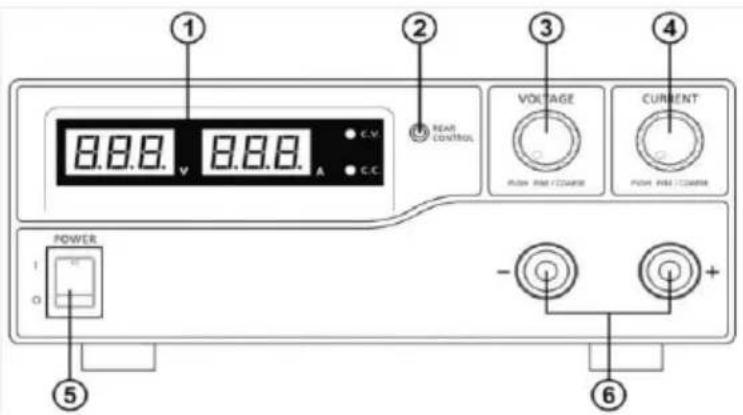

1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen
2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set mode ausgewählt wurden
3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs
4. Einstellknopf zur Strombegrenzungseinstellung (steuert die Strombegrenzung des Haupt- und AUX-Ausgangs
5. Ein / Aus-Schalter
6. Anschlüsse des AUX-Ausganges für Belastungen bis max. 5A (Front)

Hinweis:

Die maximale Strombelastung beträgt 40 A (P 1565); 20 A (P 1575); 15 A (P 1585) (AUX+Hauptausgang)

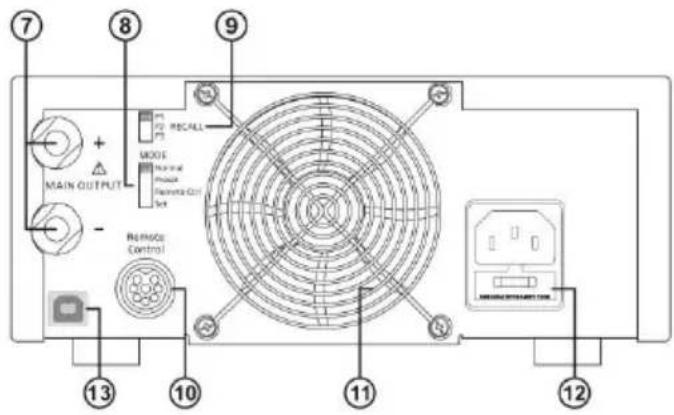

1. Anschlasse des Hauptausgangs an der Rückseite für Strombelastungen bis 40 A (P 1565); 20 A (P 1575); 15A (P 1585)
2. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set
3. Recall-Auswahlschalter zur Auswahr von 3 verschiedenen Festspannungen (5 V, 13,8 V und 15 V)
4. Anschluss Remote-Control zur Fernsteuerung
5. Schutzgitter des Lufters
6. Netzspannungseingangsbuchse (230V/50 Hz)

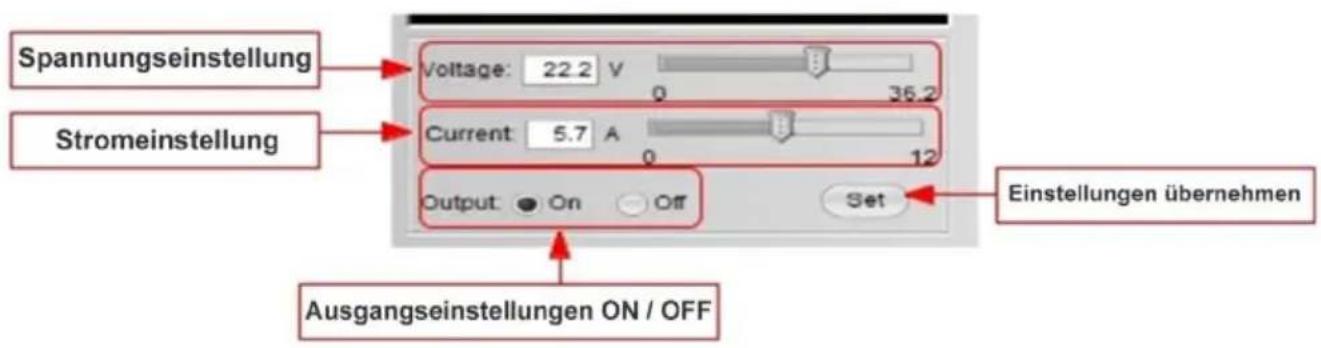

7. USB-Schnittstelle Für den Betrieb von einem Computer. Spannung, Strom, Zeit und Zyklen konnen programmiert und über das Netzgerät ausgegeben werden.

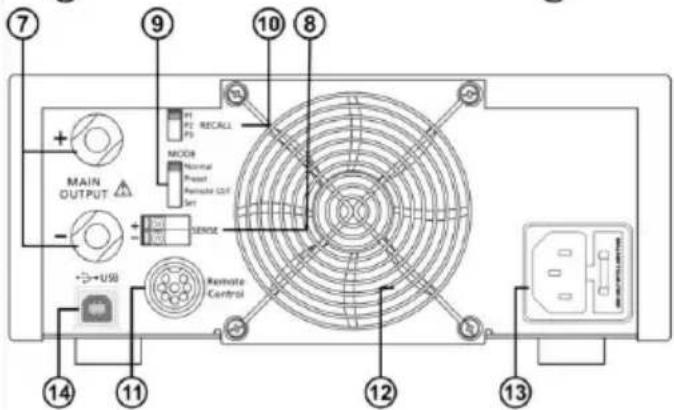

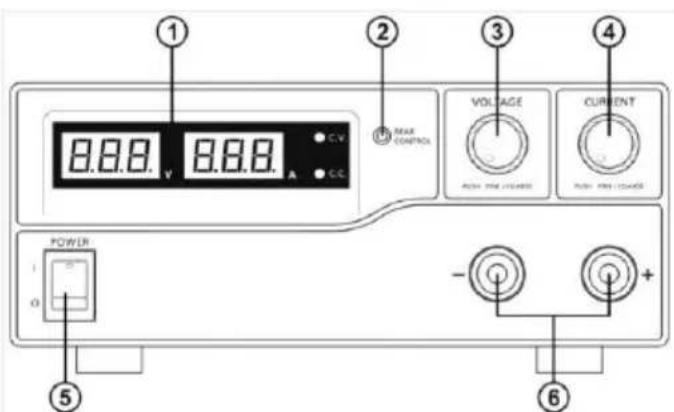

4. Anschlisse und Bedienelemente am Gerät (P 1570 und 1580)

1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen
2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set Mode ausgewählt wurden
3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs
4. Einstellknopf zur Strombegrenzungseinstellung (steuert die Strombegrenzung des Haupt- und AUX-Ausgangs
5. Ein / Aus-Schalter
6. Anschlüsse des AUX-Ausgangs für Belastungen bis max. 5 A (Front)

Hinweis:

Die maximale Strombelastung beträgt 60A (P 1570) / 30 A (P 1580)

(AUX+Hauptausgang).

1. Anschlasse des Hauptausgangs an der Rückseite für Strombelastungen bis 60 A (P 1570) bzw. 30 A (P 1580)
2. Remote-Sensing (Fernabastung)-Anschlüsse (nur P 1570)
3. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set
4. Recall-Ausbahlschalter zur Auswahr von 3 verschiedene Festspannungen (5 V, 13,8 V und 15 V)
5. Anschluss Remote-Control zur Fernsteuerung
6. Schutzgitter des Lufters
7. Netzspannungseingangsbuchse (230V/50 Hz)
8. USB-Schnittstelle Für den Betrieb von einem Computer. Spannung, Strom, Zeit und Zyklen konnen programmiert und über das Netzgerät ausgegeben werden.

5. Aufstellung des Gerätes und Vorbereitungen zur Inbetriebnahme

1. Zur Vermeidung von elektrischen Stromschlagen (Gewitter, Kriechströme oder hohen Spannungen) Gerät unbedingt erden.
2. Gerät nicht in feuchten oder staubigen Räumen aufstellen und keiner direkten Sonneneinstrahlung aussetzen.
3. Bei der Aufstellung des Gerätes auf ausreichende Luftzirkulation achten, um eine ausreichende Kuhlung der internen Schaltkreise zu gewährleisten.
4. Gerät nicht über Verteilerkabel, sondern nur direkt mit dem Netzkabel an die Steckdose anschließen.
5. Gerät horizontal ausrichten. Nur dann ist eine genaue Spannungs- bzw. Stromanzeige gewährleistet.

Das Gerät ist nur für den Innenbetrieb (Betrieb in geschlossenen Räumen) geeignet.

Achtung!

• Schaltnetzteil nicht an Geräte anschließen, die einen hohenen Strombedarf bzw. Einsatzstrom als den maximal zulässigen Ausgangsstrom des Schaltnetzeilens benötigen. Bei Nichtbeachtung besteht die Gefahr der Beschädigung des Schaltnetzeils.

• vor dem Auswechseln einer defekten Sicherung Ursache des Defektes bestimmten und defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. (P 1565/1575/1585) = T4AL250V; P 1570/1580 = T8AL250V)

• bei Schäden am flexiblen Anschlusskabel des Netzgerätes neues Kabel nur beim Hersteller oder einem autorisierten Fachhändler bestehen.

5.1. Sicherheitshinweise

• Schaltnetzteil nie mit nassen Händen berühren
• Metallene Gegenstände, andere Fremdkörper und Wasser von den Lüftungsschlitzen fernhalten. Sind solche Gegenstände in das Innere des Gerätes gelangt, Gerät unter keinen Umständen in Betrieb besteht. Gerät zwecks Enternung dieser Gegenstände zum Fachhändler bringen.
• Metallene und andere Gegenstände von den DC-Ausgangen fernhalten.
• Labornetzgeräte sind nicht zum Laden von Batterien konzipiert. Eine solche Benutzung kann zu schwerwiegenden Beschädigungen am Gerät führen, welche von Ansprüchen jeglicher Art ausgeschlossen sind.

5.2. Anschluss und Inbetriebnahme des Gerätes

1. Vor Anschluss des Netzsteckers an eine Steckdose sicherstellen, dass die verfügbare Netzspannung mit der für das Schaltnetzteil erforderlichen Netzspannung (siehe Spannungsangabe an der Rückseite des Gerätes) übereinstimmt. Vor Anschluss des Netzkabels an das Schaltnetzteil Gerät ausschalten.
2. Schaltnetzteil einschalten und die für das externe Gerät erforderliche Ausgangsspannung einstehen. Schaltnetzteil daraufhin wieder ausschalten.
3. Das mit Spannung zu versorgende externe Gerät an das Schaltnetzteil anschließen. Rote Anschlussleitung an die Plusseite (+) und schwarze Anschlussleitung an die Minusseite des externen Gerätes anschließen.
4. Schaltnetzteil und externes Gerät, in dieser Reihenfolge, einschalten.
5. Nach Abschluss der Prüf- bzw. Reparaturarbeiten externes Gerät ausschalten. Danach Schaltnetzteil ausschalten.

6. Zusammenliche Funktionen

Die folgenden Schritte erklaren, wie die zusätzlichen Funktionen „Remote Sensor" und „Fernsteuerung" zu benutzen sind.

Es ist möglich beide Funktionen zeitgleich zu verwenden oder separat voneinander. Wenn diese Funktionen nicht benötigt werden, muss sichergestellt sein, dass der Schalter „remote control“, an der Rückseite des Gerätes, sich auf der Stellung OFF befindet.

6.1. Remote Sensing (Fernabtastung) (P 1570)

These Funktion verringert den Spanningsabfall bei längeren Verbindungsleitungen zwischen den Geräten.

Beachten Sie die Warnhinweise. Eine falsche Abschaltreihenfolge kann das Netzgerät beschädigen.

Warning! Schlieben Sie den Remote Sensing-Anschluss nicht kurz.

Trennen Sie den Remote Sensing-Anschluss stets zuerst.

Anschluss: 1. Stellen Sie zuerst den Stromanschluss zwischen Netzteil und Gerät her.

1. Überprüfen Sie die korrekte und sichere Verbindung der Spannungsvorsorgung.
2. Stellen Sie dann die Verbindung zwischen Remote-Sensing und Geräther.

Warning! Schlieben Sie den Remot Sensing-Anschluss nicht kurz.

Schlieben Sie den Remote-Sensing-Anschluss nicht in umgekehrter Polung an.

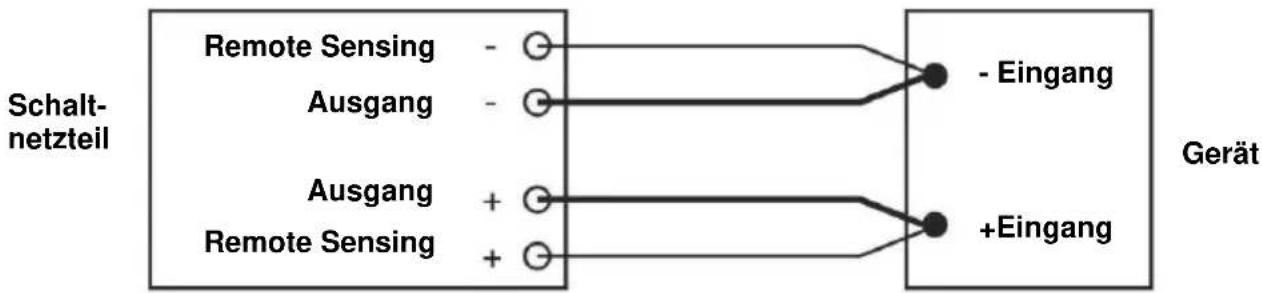

Die folgende Abbildung zeigt die Anschlüsse zwischen Remote Sensing, Ausgangsleistung und Gerät.

Die Remote Sensing-Leitung sollte mindestens 22 AWG (0,33mm^2) sein. Trennen: Die falsche Abschaltreihenfolge kann das Netzgerät schädigen.

1. Trennen Sie zuerst die Remote Sensing-Anschlüsse
2. Trennen Sie dann den Stromanschluss zwischen Netzteil und Gerät

6.2. Auswahl des Betriebsmodus

Das Netzgerät verfügbar über 4 Betriebsmodi: Normal, Preset (Voreingestellt), Set (Einstellen) und Remote Control (Fernbedienung).

Stellen Sie den Moduswahler 8 (P 1565/1575/1585) bzw. 9 (P 1570/1580) auf den gewünschten Modus.

Das Netzgerät ist werkseitig auf den Normal-Modus mit maximalem Ausgangsstrom eingestellt.

6.3. Normal-Modus

Hierbei handelt es sich um den werkseitig voreingestellen Modus. Die Ausgangsspannung und der Ausgangsstrom werden über Doppelfunktionsregler eingestellt.

Drücken Sie die Regler, um zwischen Grob- und Feineinstellung zu wechseln. Beachten Sie darauf die leichten Änderungen in der Helligkeit des jeweiligen Displays.

Stellen Sie die Regler durch Grob- und Feineinstellung auf die gewünschten Werte ein.

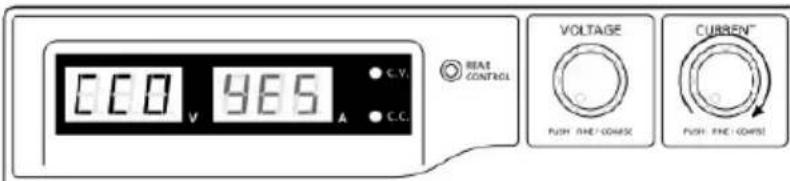

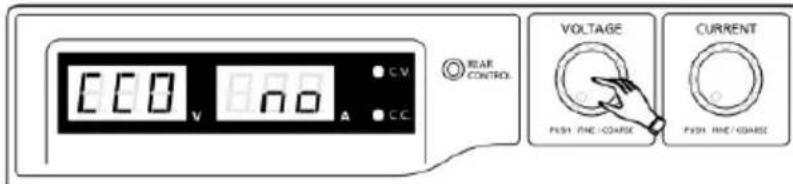

Zur Prüfung des eingestellen Stroms leicht den Stromregler in beliebiger Richtung drehen.

Das Display kehrt zur Bestätigung ihrer Einstellungen nach weniger Sekunden zu seiner normalen Helligkeit zurück.

6.4. Preset-Modus

1. In this Modus leuchtet die „Rear Control“-Lampe um anzuzeigen, dass die Einstellknöpfte der Vorderseite deaktiviert sind.
2. Über den RECALL-Auswahlschalter (9) (P 1565/1575/1585) bzw. 10 (P 1570/1580) stehen 3 voreingestellte Ausgabewerte P1/ P2/ P3 zur Verfügung.
3. Die werkseitig voreingestellten Werte werden in der nachstehenden Tabelle aufgefuhrt.
4. Der Benutzer kann aber auch eigene Werte einstellen (s. Abschnitt 6.5).

Recall Platz	Ausgangsspannung	Ausgangsstrom
P 1	5V	maximum
P 2	13,8V	maximum
P 3	PeakTech 1565: 16V PeakTech 1570: 16V PeakTech 1575: 32V PeakTech 1580: 25V PeakTech 1585: 55V	maximum

6.5. Set-Modus

Sie müssen zunachst den Schalter (8) auf „Set“ stellen.

Das Netzgerät kann nun voreingestellt werden.

6.5.1. So definieren Sie die Voreinstellungen für P1/ P2/ P3

1. Stellen Sie den RECALL-Schalter auf die Position ein, die Sie einstellen möchten: P1, P2 oder P3.
2. Stellen Sie mit dem VOLTAGE-Regler die gewünschte Spannung ein.
3. Stellen Sie mit dem CURRENT-Regler den gewünschten maximalen Ausgangsstrom ein.
4. Wiederholen Sie den Vorgang gegebenenfalls für die verbleibenden Positionen P1, P2 oder P3.
5. Stellen Sie zur Bestätigung ihrer Einstellungen den Modusschalter von „Set“ auf „Preset“.

Hinweis:

Alle im Preset-Modus eingestellten Werte bleiben auch nach Abschalten des Geräts erhalten. Prüfen Sie stets die Ausgangsspannung der Preset-Einstellungen bevor Sie eine Last anschließen.

Stellen Sie zur Überprüfung der voreingestellten Werte den Modusschalter auf „Preset".

Stellen Sie den RECALL-Schalter auf P1, P2 bzw. P3.

Die Spannungs- und Stromeinstellungen der entsprechenden RECALL-Positionen P1, P2 bzw. P3 werden angezeigt.

6.5.2. So stellen Sie das Gerät auf die Werkseinstellung zurück

Im Abschnitt 6.5.1.. wird beschreiben, wie 3 Voreinstellungen abgespeichert werden können. Wenn Sie diese Voreinstellungen zusücksetzen wollen, können Sie dies im MENU-Modus ausführten:

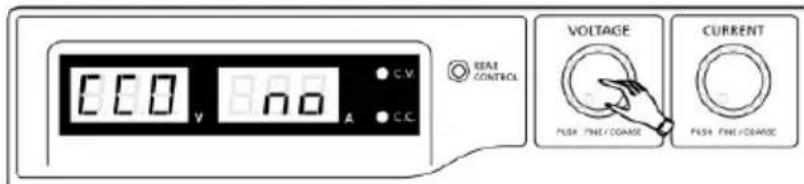

Drucken und halten Sie den Spanningsregler für 30s um den MENU-Modus zu aktivieren.

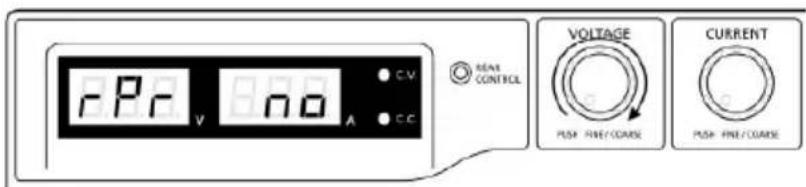

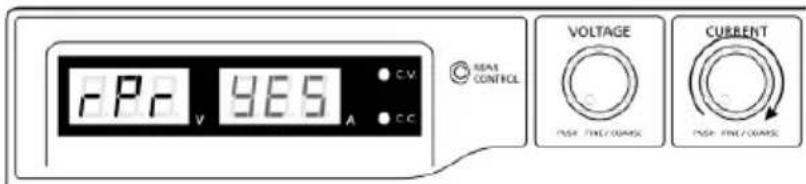

Wird „CCO“ angezeigt, drehen Sie den Spannungsregler bis „rPr“ angezeigt wird:

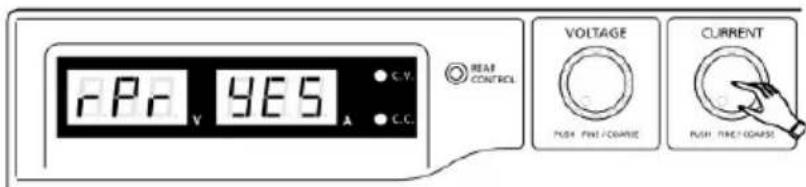

Die Stromanzeige zeigt nun „no“ an. Drehen Sie den Stromregler bis „YES“ angezeigt wird:

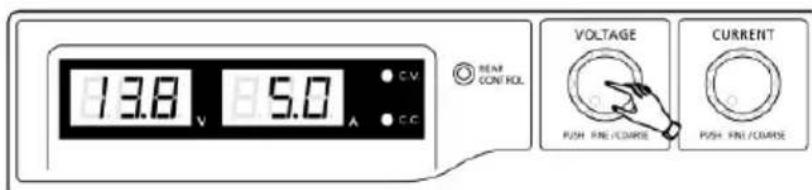

Drücken Sie nun den Stromregler um zu bestätigen. Die "YES" anzeige leuchtet nun auf und die Voreinstellungen werden auf den Ursprungswert zurückgesetzt.

Abschließlich drücken Sie den Spanningsregler, um den MENU-Modus zu verlassen:

6.5.3. Manuelle Nullstellung der Stromanzeige

Das Netzgerät führt bei jedem Neustart eine automatische Nullstellung der Stromanzeige durch. Sollete diese Nulleinstellung während des normalen Betriebes bestehtigt werden und es ist nicht gewünscht das Gerät neu zu starten, kann dies auch manuell durchgeführt werden.

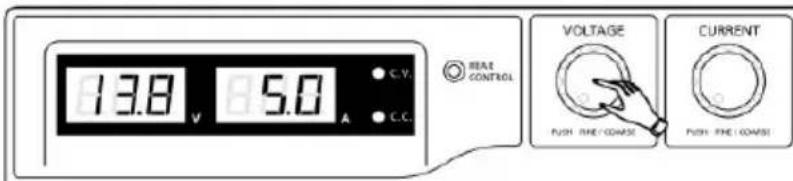

Drücken und halten Sie den Spanningsregler für 30s um den MENU-Modus zu aktivieren. Anzeige:

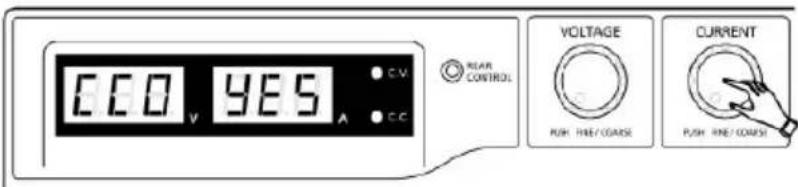

Drehen Sie den Stromregler bis das Gerät folgenden anzeigt:

Drücken Sie nun den Stromregler einmal zur Bestätigung. Bei erfolgreicher Nullstellung wird „YES" angezeigt:

Drücken Sie nun den Spanningsregler um den MENU-Modus zu verlassen.

6.6. Remote Control-Modus

Zum Steuern von Ausgangsspannung und Ausgangsstrom über den Remote Control-Anschluss (10) siehe Abschnitt 8.

7. Betrieb

1. These Serie aus vier Modellen verfügbar über verschiedene Ausgangsspannungen und Strome.

Modell	Ausgangsspannung	Maximaler Belastungsstrom
PeakTech®1565	1 – 16 V	0 - 40 A
PeakTech®1570		0 - 60 A
PeakTech®1575	1 – 32 V	0 - 20 A
PeakTech®1580		0 - 30 A
PeakTech®1585	1 – 60 V	0 - 15 A

1. Vor der Verwendungitte sicherstellen,dass das richtige Modell gewahlt wurde.
2. Modus-Ausbahlschalter in Stellung „NORMAL"
3. Das Netzgerät führt nach dem Einsatzen eine Reihe von Selftests durch. Die LED und andere Anzeigen auf der Vorderseite leuchten abwechselnd. Beim Prüfen des Lufters sind durch hohe Geschwindigkeit hervorgerufene Windgeräusche zu horen.

Nach den Selftests leuchten die CV-LED, Volt- und Ampere-Display und zeigen die Spannung sowie 0.0 Strom an. Zur Überprüfung des eingestellen Stromwertes drehen Sie den CURRENT-Regler einen Klick nach rechts oder links. Das Strom-Display schaltet nach einigen Sekunden auf 0.0 zurück.

Selbsttest-Anzeige und Sequenz	Testinhalt
FEU, I.S.	Software-Version anzeigen
BBB, BBB	Test der LED-Segmente
C.V.	CV-LED-Test
C.C.	CC-LED-Test
REAR and C.V.	RearControl LED Test
C.V.	zurück zum CV-Modus
EE, SE	Start Testsequenz
BUP, CHE	Überspannungsschutz Test
BLP, CHE	Test Überlastschutz
BEP, CHE	Test Übertemperaturschutz
FAH, CHE	Test Lüfter
OFF,	Test Ausgang Aus (Remote Control Modus)

8. Benutzung der Einstellregler

1. Die Drehknöpfe erhöhen die Fein - und Grobeinstellung anhand von Klickbewegungen. Durch Drücken der Regler wird zwischen Grob - und Feineinstellung gewechselt. Die Helligkeit der jeweiligen Stelle ändert sich leicht. Stellen Sie die Regler durch Grob - und Feineinstellung auf den gewünschten Wert ein. Das Display keht zur Bestätigung ihrer Einstellungen nach weniger Sekunden zu seiner normalen Helligkeit darüber.
2. Das zu versorgende externe Gerät mit dem Netzgerät verbinden. Verbinden Sie bei niedriger Belastung bis max 5A die AUX-Ausgänge der Frontseite der Netzgeräte mit dem Eingang des zu versorgenden Gerätes. Bei higherer Stromaufnahme des zu versorgenden Gerätes verwenden Sie die Haupt-Ausgänge an der Rückseite des Netzgerätes.
3. Schalten Sie zuerst das Netzgerät ein und warten Sie den Ablauf der Selftest-Seqenz ab.
4. Schalten Sie das zu versorgende Gerät ein.
5. Sie können nun das externe Gerät verwenden und damit arbeiten.
6. Nach Beendigung der Messarbeiten, schalten Sie zuerst das extern verbundene Gerät aus und danach das Netzgerät.

9. Fernsteuerung

9.1. Fernsteuerung (P 1565 / 1575)

Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zure Verfugung.

Beide Methoden erfordern die Stromfernsteuerung, damit der Fernsteuerungsmodus fungkioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten.

Verwenden Sie zwei externe einstellbare DC-Spannungsquellen

Methode A:

PIN-Belegung des Remote-Steckers für einstellbare Spannungsquellen
PIN	Funktionen	Beschreibung
1	interne DC +5V	< 50 mA
2	Spannungseinstellung	0 - 5 V
3	Stromeinstellung	0 - 5 V
4	Ground
5	Ausgang Aus	mit Ground kurzschreiben
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spanningsquellen, indem sie die Spannungen der externen Spanningsquellen verändern.

SchlieBen sie den Haupt-Ausgang mit einer 12AWG-Leitung (3,3mm^2) kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externen Spannungswerte verändern.

Methode B:

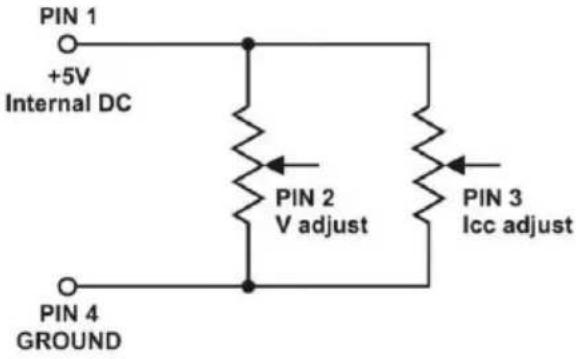

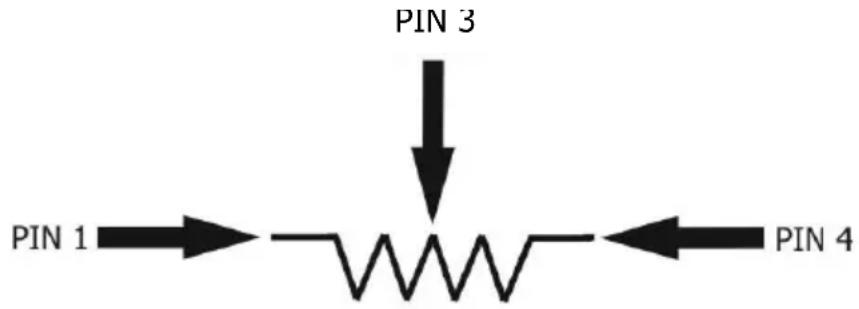

Verwenden Sie zwei 0-5kOhm Potentiometer

Hinweis: Potentiometer 5kOhm

PIN-Belegung des Remote-Steckers für Potentiometer
PIN	Funktionen	Beschreibung
1	interne DC +5V	Potentiometer Ende
2	Spannungseinstellung	Schleiferkontakt des Potentiometers
3	Stromeinstellung	Schleiferkontakt des Potentiometers
4	Ground	Anderes Potentiometer Ende
5	Ausgang Aus	mit Ground kurzschreiben
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spanningsquellen, indem Sie die Spannungen der externen Spanningsquellen verändern.

Schlieben sie den Haupt-Ausgang mit einer 12AWG (3,3mm^2) -Leitung kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externen Spannungswerte verändern.

9.2. Remote Ausgang ON/OFF (PeakTech 1565/1575/1585)

Die Remote Ausgang ON/OFF-Steuerung kann in allen auswählbaren Betriebsmodi (Normal, Preset, Remote und Set-Modus) aktiviert werden.

1. PIN 5 ist offen und der Ausgang ist ON.
2. PIN 5 und PIN 4 (Ground) kurzgeschlossen und der Ausgang ist OFF.
3. Ist der Ausgang OFF leuchten die C.V. & C.C. LEDs und die aktuellen Spannungs- und Stromeinstellungen werden angezeigt.
4. Sie können auf Wunsch auch bei ausgeschaltetem Ausgang die Spannung-oder Stromeinstellung per Drehreglerändern.

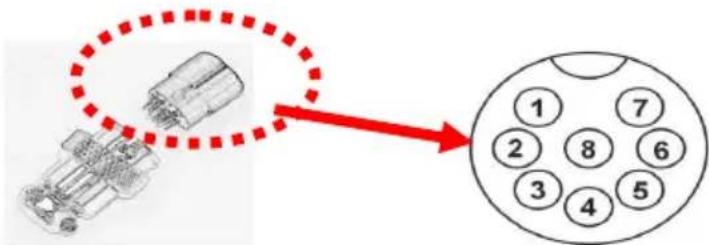

Hinweis: Verwenden Sie den im Lieferumfang enthaltenen 8 PIN-Remote-Stecker und verbinden Sieihn mit einer 22AWG (0,33mm^2) -Leitungen.

PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Stackers markiert

9.3. Fernsteuerung (P 1570/1580)

Die Spannungs- und Stromfernsteuerung konnen separat gleichzeitig genutzt werden.

Vorbereiten des im Lieferumfang befindlichen Remote-Steckers zur Fernsteuerung der Spannungskontrolle.

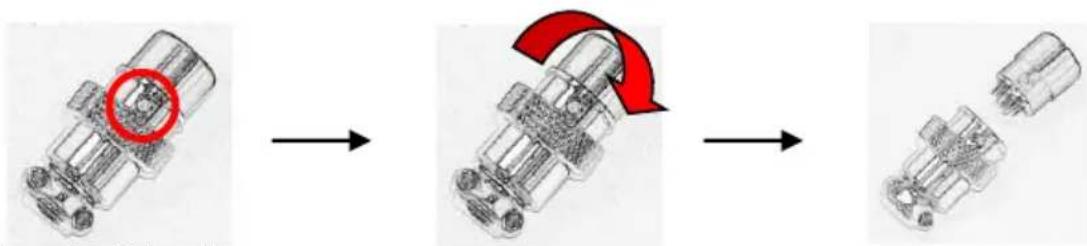

a.) Losen Sie die Schraube am Remote-Stecker, um das schwarze Oberteil des Remote-Steckers zu entfernen.

1. Losen der Schraube
2. Drehen des schwarzen Oberteils
3. Schwarzen und silbernen Teil des Remote-Steckers trennen

b.) Loten Sie drei Leitungen (22AWG / 0,33mm²) an PIN 1, 2 und 4 des schwarzen Steckerteils

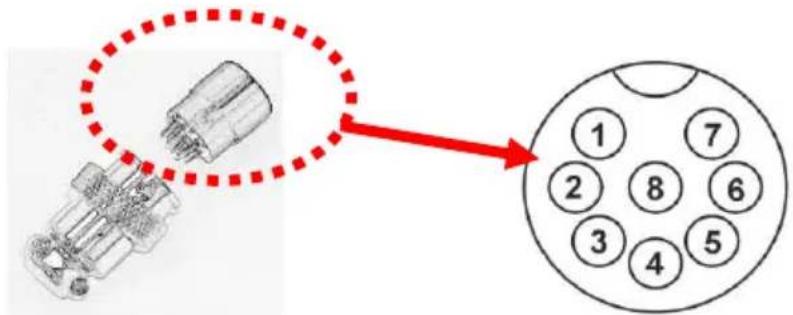

PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert

c.) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
d.) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite.
e.) Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker.

Nachdem diese Schritte durchgeführt wurden, können Sie zwischen den im Folgenden beschriebenenn Messmethoden auswahlen (Methode A oder B)

Methode A:

Verwenden von externer Spannungssquelle

Eine einstellbare externe Spanningsquelle von 0-5V wird in den Remote-Anschluss gespeist, um den Ausgangsspanningspegel einzustellen.

ACHTUNG!!

Keine Spannung >5 V an den Remote-Anschluss anlagen, ansonsten lost der Überspannungsschutz des Gerätes aus.

1. Stellen Sie safer, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
2. Verwenden Sie nur die Leitungen des PIN 2 und 4. Verbinden Sie die Leitung von PIN 2 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungsquelle.
3. Schalten Sie das Netzgerät ein.
4. Variieren Sie mit der externen Eingangsspannung zwischen 0 und 5V , zur Überprüfung des vollen Ausgangsspannungsbereiches.
5. Schalten Sie das Netzgerät aus.

Methode B:

Verwendeneines5kOhmPotentiometers

1. Stellen Sie sicher, dass die Last von den Anschlüssen vollständig getrennt ist.
2. Verbinden Sie ein Potentiometer mit den Leitungen der PIN 1, 2 und 4.

1. Schalten Sie das Netzgerät ein.
2. Drehen Sie das Potentiometer von einem Anschlag zum Anderen, zur Überprüfung des gesamten Ausgangsspannungsbereiches.
3. Schalten Sie das Netzgerät aus.

9.4. Fernsteuerung der Spannungskontrolle

Vorbereiten des im Lieferumfang befindlichen Remote-Steckers

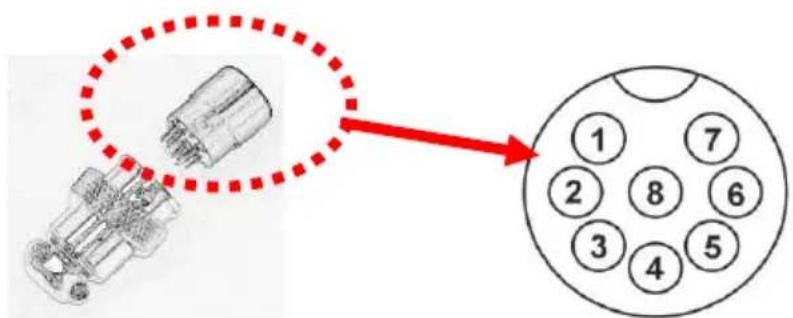

a.) Verwenden Sie den gleichen Remote-Stecker wie schon in Punkt 1. beschreiben und entfernen Sie das schwarze Oberteil wie beschreiben.

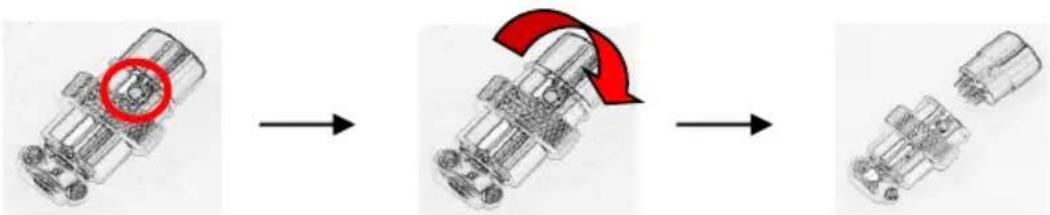

1. Lösener Schraube
2. Drehen des schwarzen Oberteils
3. Schwarzen und silbernen Teil des Remote-Steckers trennen
   b.) Loten Sie drei Leitungen (22AWG / 0,33mm²) an PIN 1, 3 und 4 des schwarzen Steckerteils.

Stellen Sie sicher, dass das Netzgerat ausgeschaltet und die Last vom Gerat getrennt ist.

PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert

c.) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
d.) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite.
e.) Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker.

Nachdem diese Schritte durchgefuhrt wurden, können Sie zwischen den im Folgenden beschriebenenn Messmethoden auswahlen (Methode A oder B)

Methode A:

Verwendung einer externen Spannungssquelle

Eine einstellbare externe Spannungssquelle von 0-5V wird in den Remote-Anschluss gespeist, um den Konstantstrompegel einzustellen.

ACHTUNG!!

Keine Spannung >5V an den Remote-Anschluss anlagen, ansonsten konnte das Gerät beschädigt werden.

1. Stellen Sie safer, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
2. Verwenden Sie nur die Leitungen des PIN 3 und 4. Verbinden Sie die Leitung von PIN 3 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungssquelle.
3. Verwenden Sie eine 8AWG (8,35mm 2)-Leitung, um den Hauptausgang an der Rückseite des Gerätes kurz zu schreiben.
4. Schalten Sie das Netzgerät ein.
5. Variieren Sie mit der externen Eingangsspannung zwischen 0 und 5V , zur Überprüfung des vollen Ausgangsspannungsbereiches.
6. Schalten Sie das Netzgerät aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes.

Methode B:

Verwenden eines 5kOhm Potentiometers

1. Stellen Sie safer, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
2. Verwenden Sie nur die Leitungen des PIN 3 und 4. Verbinden Sie die Leitung von PIN 3 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungsequelle.

1. Verwenden Sie eine 8AWG (8,35mm ^2 )- Leitung, um den Hauptausgang an der Rückseite des Gerätes kurz zu schreiben.
2. Schalten Sie das Netzgerät ein.
3. Drehen Sie das Potentiometer von einem Anschlag zum anderen, zur Überprüfung des vollen Ausgangsspannungsbereiches.
4. Schalten Sie das Netzgerät aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes.

9.5. Fernsteuerung (PeakTech 1570/1580)

Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfugung. Beide Methoden erfordern die Belegung der Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten.

Methode A: Verwenden Sie zwei externe einstellbare DC-Spannungsquellen

PIN	Funktionen	Beschreibung
1	Interne DC +5V	< 50mA
2	Spannungseinstellung	0 ~ 5 V
3	Stromeinstellung	0 ~5 V
4	Ground
5	Ausgang Aus	mit Ground kurzschlieben
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spanningsquellen, indem Sie die Spannungen der externen Spanningsquellen verändern.

Schlieben sie den Hauptausgang des Netzgerätes mit einer 8AWG (8,35 mm²) -Leitung kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externen Spannungswerte verändern.

Methode B: Verwenden Sie zwei 0-5kOhm Potentiometer

Hinweis: Potentiometer 5kOhm

PIN	Function	Remarks
1	Interne DC +5V	Potentiometer Ende
2	Spannungseinstellung	Schleiferkontakt des Potentiometers
3	Stromeinstellung	Schleiferkontakt des Potentiometers
4	Ground	Anderes Potentiometer Ende
5	Ausgang Aus	mit Ground kurzschreiben
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spanningsquellen, indem Sie die Spannungen der externen Spanningsquellen verändern. Schlieben sie den HauptAusgang mit einer 8AWG (8,35 mm²) -Leitung des Netzgerätes kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externen Spannungswerte verändern.

10. Spezifikationen

Modell	P 1565	P 1570	P 1575	P 1580	P 1585
Ausgang
Regelbare Ausgangsspannung	1 - 16V DC	1 - 16V DC	1 - 32V DC	1 - 32V DC	1 - 60V DC
Regelbarer Ausgangsstrom	0 - 40A	0 - 60 A	0 - 20A	0 - 30A	0 - 15A
Stabilität Ausgangsspannung
Last (0-100%)	50mV
Netzspannung (170 - 264V AC Schwankungen)	20mV
Stabilität Ausgangsstrom
Last (10-90%)	150mA	200mA	100mA	150mA	100mA
Netzspannung (170 - 264V AC Schwankungen)	50mA
Restwelligkeit
Restwelligkeit Spannung (rms)	5mV
Restwelligkeit Spannung (Spitze-Spitze)	50mV				100mV
Restwelligkeit Stromt (rms)	70mA	100mA	30mA	40mA	15mA
Anzeige
Spannungsanzeige	3-stellige LED-Anzeige (+/-0,2% + 3 dgt.)
Stromanzeige	3-stellige LED-Anzeige (+/-0,2% + 3 dgt.)
Allgemein
Eingangsspannung	220 - 240V AC 50/60Hz
Max. Eingangsstrom	3,15A	4,7A	3,1A	4,5A	4,5A
Effizienz	85,50%	85,00%	87,00%	86,00%	88%
Schaltfrequenz	65 - 85kHz	65 - 85kHz	75 - 85kHz	75 - 95kHz	65 - 85kHz
Transiente Ansprechzeit (50-100%)	1,5ms
Leistungsfaktorkontrolle (PFC)	Leistungsfaktorkorrektur >0,95 bei optimaler Last
Kühlung	Temperaturgesteuerter Lüfter
Schutzschaltungen	Uberlast, Kurzschlusschutz im CC-Modus, Überspannungsschutz, Übertemperaturschutz
Zusatzfunktionen	3 Benutzerdefierte Spannings- und Stromwerte, Fernsteuerung von Strom und Spannings, sowie Ausgang ON/Off
Betriebstemater	0 ... +50°C; RH < 70 %
Lagertemperatur	-10 ... +60°C; RH < 80 %
Abmessungen (BxHxT) in mm	200x90x255	200x90x325	200x90x255	200x90x315	200x90x275
Gewicht	2,6kg	3,2kg	2,6kg	3,2kg	3,2kg

11. Störungen und Fehlerbehebung

11.1. OVP: Überspannungsschutz

Das Gerät verfügt über eine integrierte Schutzvorrichtung zur Vermeidung von Überspannung. Sollte die Ausgangsspannung den eingestellen Wert (s. angegebenen Bereich in der Spezifikationstabelle) überschreiben, wird die Schutzfunktion ausgelöst und der Ausgangsstrom ausgeschaltet. Im Display erscheint die OVP-Warnmeldung wie unter abgebildet. Kann das Problem nicht behoben werden, wenden Sie sichitte an ihren Fachhändler.

Zum Zurücksetzen der Warnmeldung schalten Sie das Gerät aus und entfernen Sie alle Lasten. Schalten Sie das Gerät wieder ein. Das Gerät nimmt den normalen Betrieb wieder auf. Bleibt das Problem bestehen, wenden Sie sichitte an ihren Fachhändler.

11.2. OTP: Übertemperaturschutz

Das Gerät verfügbar über einen Thermo-Sensor, der die Temperatur im Innern des Geräts überwacht. Im Falle von Übertemperatur wird keine Leistung mehr abgegeben und folgende Warnmeldung erscheint im LED-Display.

Bei Erscheinen dieser Warnmeldung schalten Sie das Gerät aus und entfern den sie alle Lasten.

Überprüfen Sie die Last und die Ausgangsleistung. Lassen Sie das Gerät mindestens 30 Minuten abkühlen. Prufen Sie, ob die Luftung blockiert ist und genug Raum um das Netzgerät ist. Achten Sie auf Windgeräusche des Lufters, wenn Sie das Gerät wieder einschalten. Wenn Sie beim Einschalten diese routinemäßigen Windgeräusche des Selftests nicht horen, konnte der Luftfer defekt sein. Benutzen Sie das Netzgerät nicht und wenden Sie sich an ihren Fachhändler.

11.3. OLP: Überlastschutz

Normalerweise wird der Überlastschutz durch den Konstantstrom-Modus gewährt. Arbeit der CC-Modus nicht ordnungsgemäß und bleibt dies unbemerkt, kann es zu schweren Schäden an Ihr dem Prüfstück oder der angeschlossen Last kommt. Der OLP dient zur

Minimierung von Schäden bei ihren angeschlossen Lasten, sollte das Netzgerät eines Tages ausfallen.
Schalten Sie das Netzgerät aus, sobald Sie die unter abgebildete Warnmeldung sehen.

Zum Zurücksetzen der Warnmeldung schalten Sie das Gerät aus und entfern den Sie alle Lasten.

Schalten Sie das Gerät wieder ein und überprüfen Sie sein Funktionieren mit Vorsicht.

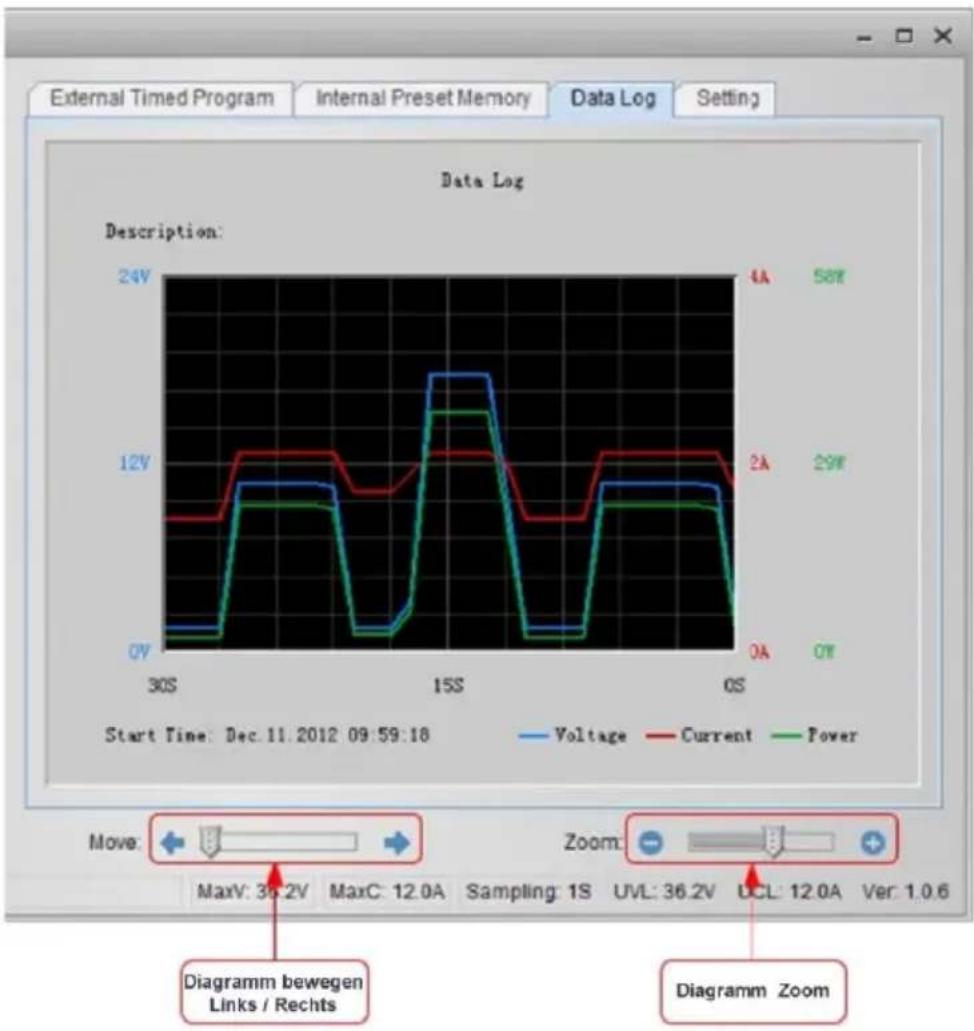

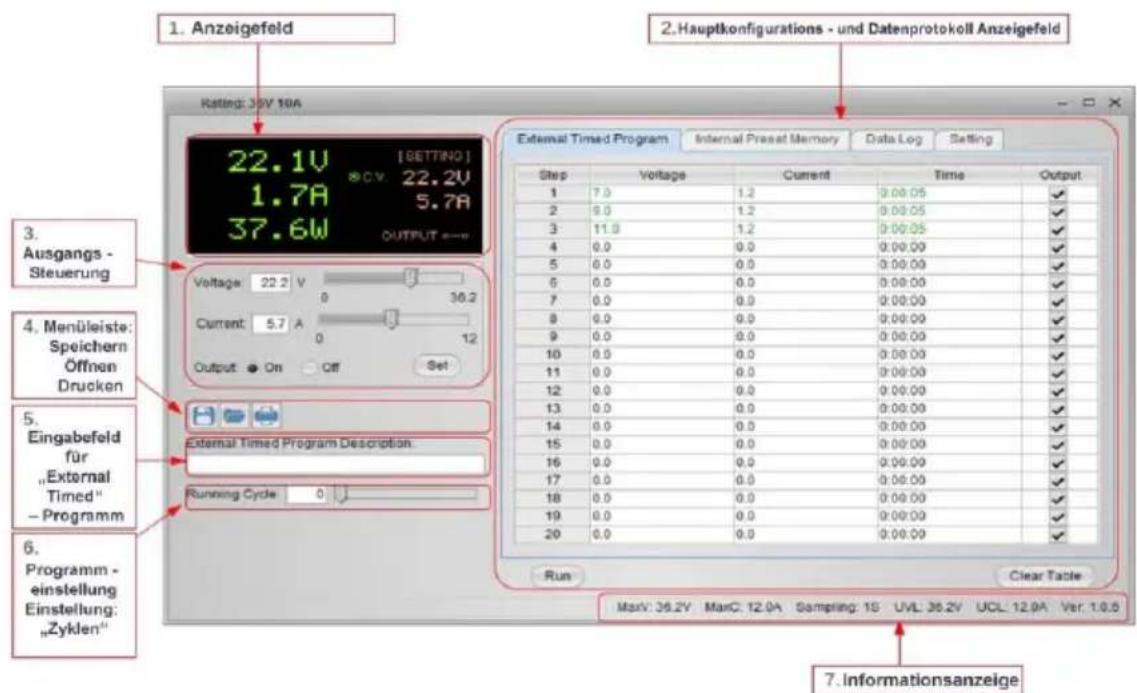

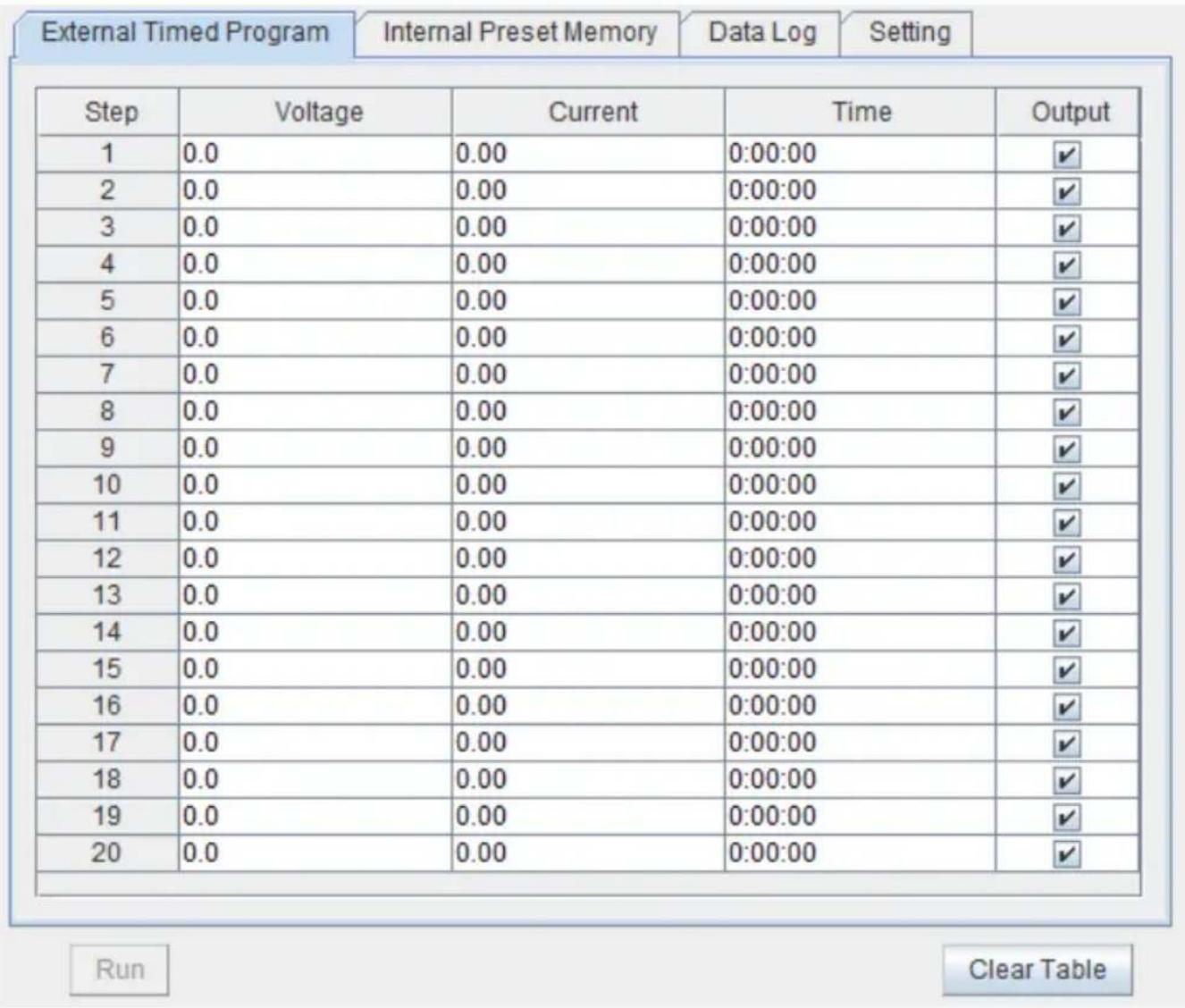

12. Verwendung der USB-Schnittstelle

Systemvorraussetzungen: Windows XP / VISTA / 7 (32 / 64 Bit)
USB-Treiber: Silicon Lab CP210x USB-Treiber
(Treiber auf beiliegender CD im Unterordner: „USB CP210x Drivers V6.5 for Win_XP_S2K3_Vista_7“)

12.1. Haupt-Anzeigefenster:

Das Hauptanzeigefenster ist in 7 Bereiche unterteilt.

1. Anzeigefeld: Echtzeit-Informationen der Stromversorgung
2. Hauptkonfigurations - und Datenprotokoll Anzeigefeld: Zur Änderung der allgemeinen Einstellungen des Programms und der Darstellung des Datenprotokolls.
3. Ausgangsstuerung: Einstellung der Ausgangssteuerung (ON / OFF) bzw. der Ausgangswerte.
4. Menüleiste: Zum Speichern, Öffnen - und Drucken von DatenSATzen.
5. Eingabefeld für „External Timed“ - Programmbeschreibung: Zur Eingabe der Beschreibung für „External Timed“ - Programme einzugeben.
6. Programmeinstellung: Einstellung verwenden, um den Zyklus für „External Timed“ - Programm zu setzen.
7. Informationsanzeige: maximale Anzeige von Spannung und Strom, Festlegung der Abtastzeit, Spannungs - und Strombegrenzung, sowie Software-Version.

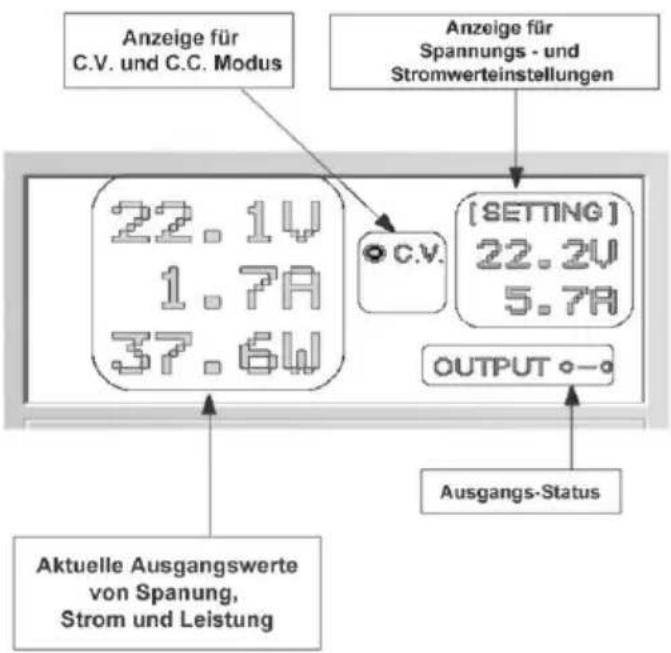

12.2. Anzeigefeld

Die Anzeige zeigt folgende Informationen

Wert der Ausgangsspannung
- aktuelle Ausgangswerte
Ausgangswert der Leistung
- Output On/Off - Status
-C.V./C.C.Modus
-eingestellte Werte

12.3. Ausgangswerte einstellen

Es ist möglich die gewünschte Ausgangsspannung und den Ausgangsstrom direkt einzugeben und dann durch klichen auf "Set" zu übernehmen, oder mit Hilfe des Schiebereglers die Werte einzustellen.

12.4. Externes Zeitprogramm

Externes zeitgesteuertes Programm, welches vollständig vom PC gesteuert wird.

Nach Ablauf der voreingestellen Zeit verändert das Programm die Spannungs – und

Stromwerte der Stromversorgung.

Wahlen Sie die "External Timed Program" Registerkarte, um auf die „External Timed Program“ Registerkarte zu wechseln.

• Doppelklick auf die Zelle, dessen Wert verändert werden soll. Zum Beispiel Zeile 2; Spannung.
• Balken auf den gewünschten Wert schieben.

Step	Voltage	Current	Time	Output
1	10.0	1.00	0:00:15	✓
2	20.0	0.00	0:00:00	✓
3	0.0	0.00	0:00:00	✓

• Stellen Sie für diesen Schritt die Zeit ein, wie lange dieser Schritt ausgeführrt werden soll.

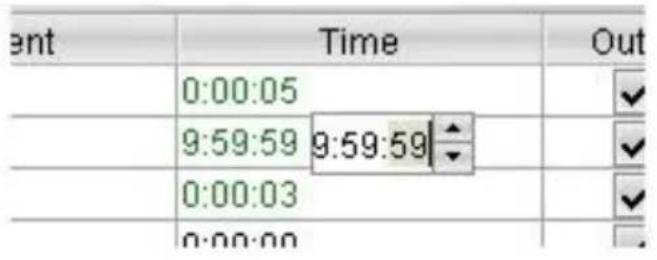

• Einstellbar zwischen 0 bis 9 Stunden 59 Minuten und 59 Sekunden.

• Sie können mit Hilfe der up / down Tasten den Wertändern oder direkt den Eingabewert in der Tabelle bearbeiten. Wenn die Zeit auf 0 gesetzt ist, wird dieser Schritt übersprungen.

Es ist möglich einen beliebigen Zyklus (Programmdurchlauf) zwischen 0-999 mit Hilfe des Schiebereglers oder direkt über das Textfeld einen Wert einzugeben.
Eingabe 0 bedeutet das Programm unendlich auszufahren.

Running Cycle:

20

• Schaltfläche drucken, um den Programmzyklus zu starten.

• Wahrend das Programm durchlauf, die Schaltfläche Programmdurchlauf anzuhalten.

• Schaltfläche drücken um Einstellungen zurückzusetzen.

12.5. Internet Speicher für Voreinstellungen (Preset)

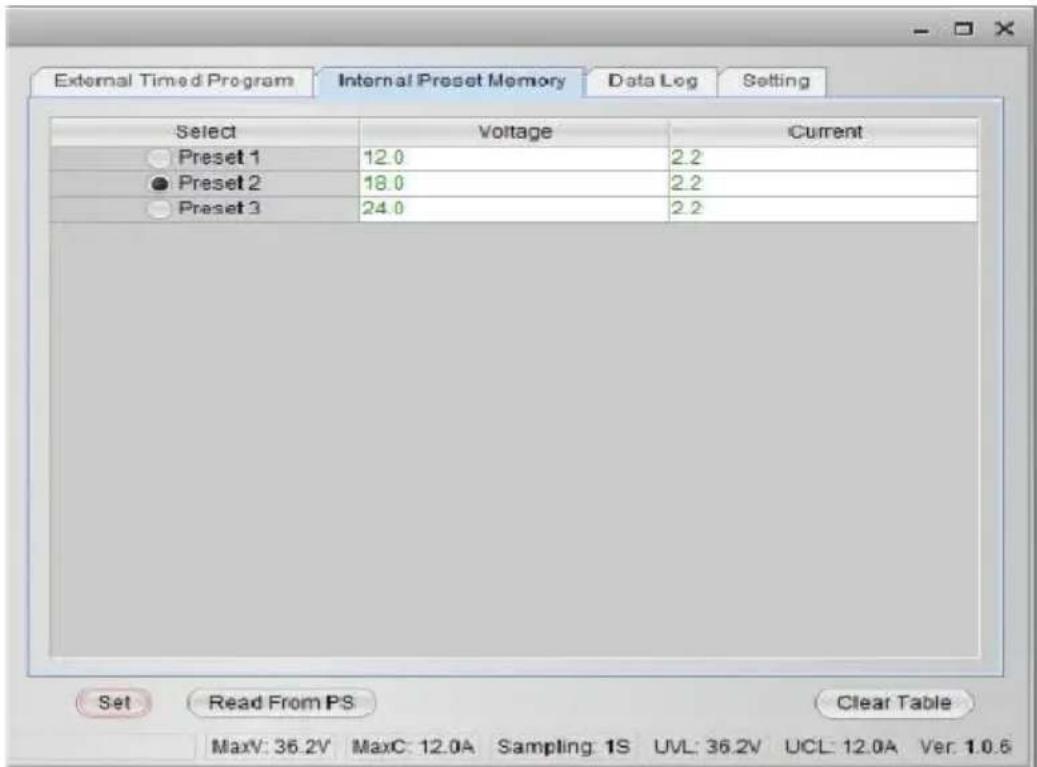

Die PC-Schnittstelle und der Remote-Modus können die muhsame Eingabe von Eintragen an der Stromversorgung ersetzen.

Da alle Daten zusammen auf dem Monitor angezeigt werden, ist die Möglichkeit der Fehleingabe stark reduziert.

Datum konnen in entsprechiche Gruppen eingeteilt, gespeichert, exportiert und zu jeder Zeit abgerufen werden.

Aufgerufene Daten werden in roter Farbe dargestellt, wenn sie die vorgegebenen Grenzwerte für Spannung – und Strom überschreiben.

Claer Table ---- Loschen aller Daten auf dem Display Table bereit fur neue Dateneingabe. Read From PS ---- Sie Daten aus dem Netzteil.

12.6. Data Log

Data Log Fenster

Das Data-Log-Fenster dient der Anzeige von Spannung, Strom und Leistung über eine Zeit in der grafischen Ansicht.

Sie konnen das Diagramm nach links und rechts mit dem Schieberegler "Move:"

Sie konnen das Diagramm mit Hilfe des "Zoom" vergroßern oder verkleinern.

Für eine spätere Auswertung ist es möglich die Daten in eine CSV-Datei zu speichern.

Schaltfläche drücken, um die Daten in eine CSV-Datei zu speichern

Schaltfläche drücken, um Daten einer CSV-Datei zur Analyse zu öffnen

Schaltfläche drücken, um die Einstellungen an einen Drucker auszugegeben.

12.7. Einstellungen zum Speichern, Öffnen und Drucken von Daten

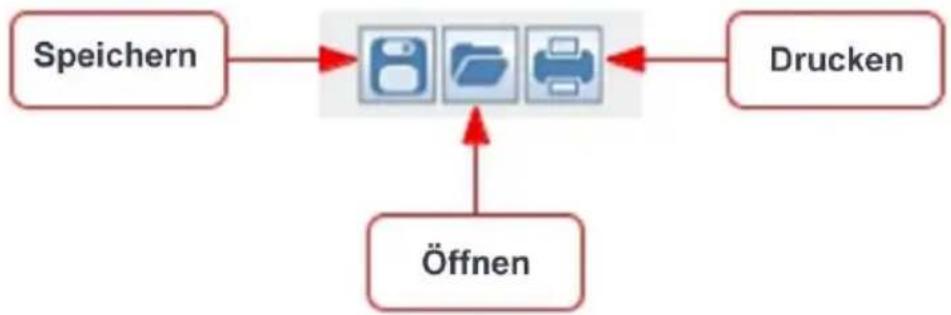

Wie in vorangegangen Absatz erklart, werden die drei Schaltflächen zum Speichern, Laden und Drucken von Log-Daten verwendet.

Darüber hinaus konnen diese Tasten auch zum Speichern, Laden und Drucken von Einstellungen für „External Timed Program“ oder „Internal Prest Memory“ verwendet werden. Wahlen Sie hierzu die Registerkarte „Main configure“ oder Data Log.

Wenn die "External Timed Program" Registerkarte ausgewähl wird, werden die Tasten zum Speichern und Laden der Einstellung von „External Timed Program" verwendet.

Schaltfläche drücken, um die „External Timed Program“Einstellungen in eine CSV- Datei zu speichern.

fläche drücken, um die CSV-Datei zu öffnen und mit den gespeicherten Einstellungen in das Programm zu laden.

fläche drücken, um die aufgerufenen Einstellungen an einen Drucker zu übertragen.

Wenn Sie eine Beschreibung für die Einstellungen hinzufugen möchten, geben Sie eine beliebige Kennung in das Feld "External Timed Program Description:" ein.

Wenn die Registerkarte "Internal Preset Memory" ausgewählt wird, werden die drei Schaltflächen zum Speichern und Laden der Einstellungen des „Internal Preset Memory" verwendet.

Schaltfläche drücken, um die „Internal Preset Memory“ – Einstellungen in eine CSV- Datei zu speichern.

Schaltfläche drücken, um die CSV-Datei zu öffnen und mit den

gespeicherten Einstellungen in das Programm zu laden.

Schaltfläche drücken, um die aufgerufenen Einstellungen an einen Drucker zu übertragen.

12.8. Einstellungen

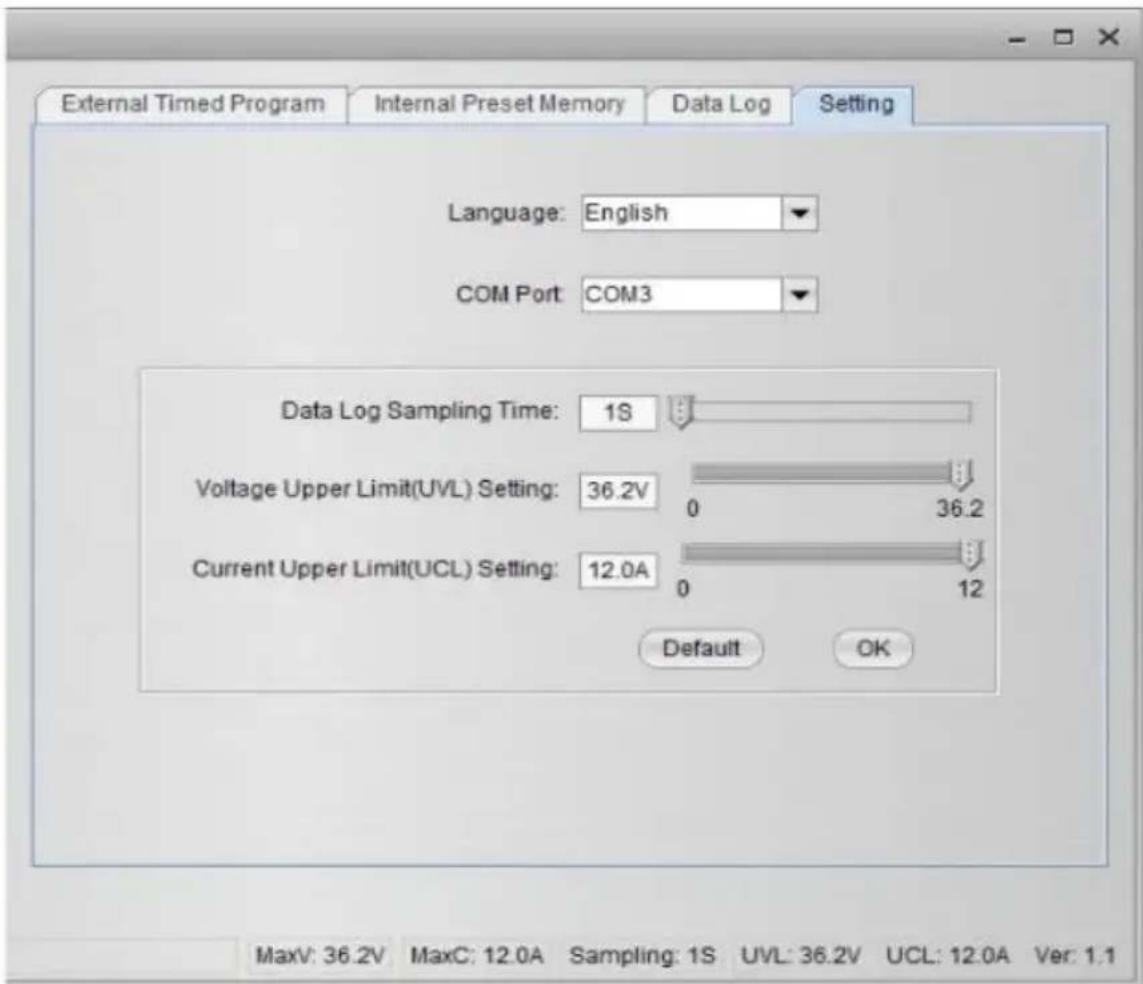

In der Registerkarte „Setting“ konnen allgemeine Einstellung für das Programm durchgeführt werden.

• die Sprache für das Programm auswahlen
• COM-Port für das verbundene Labornetzgerät auswahlen
• Abtastzeit für das Datenprotokoll mit Hilfe des Schiebereglers setzen
• Grenzwert für die Ausgangsspannung (UVL) einstehen, um angeschlossene Niederspannungs-Anwendungen zusätzlich vor Beschädigungen zu schützen.
• Grenzwert für den Ausgangsstrom (UCL) einstehen, um angeschlossene

Niedrigstrom-Anwendungen zusätzlich vor Beschädigungen zu schützen.

12.9. Command Set

Command line format

COMMAND... [CR]

Hinweis:

Command code & return value	Function	Example
Input Command: GMAX[CR]	Get PS maximum Voltage &current value	Input command: GMAX[CR]
Return value: <voltage><current>[CR] OK[CR]	<voltage>=???	Return value: 180200[CR] OK[CR]
	<current>=???
		Meaning: Maximum Voltage is 18.0V Maximum Current is 20.0A
Input Command: SOUT<status>[CR]	Switch on/off the output of PS	Input command: SOUT0[CR]
Return value: OK[CR]	<status>=0/1 (0=ON, 1=OFF)	Return value: OK[CR]
		Meaning: Switch on the output of PS
Input Command: VOLT<voltage>[CR]	Preset Voltage value <voltage>=000<???<Max-Volt	Input command: VOLT127[CR]
Return value: OK[CR]	*Max-Volt value refer to product specification	Return value: OK[CR]
		Meaning: Set Voltage value as 12.7V
Input Command: CURR<current>[CR]	Preset Current value <current>=000<???<Max-Curr	Input command: CURR120[CR]
Return value: OK[CR]	*Max-Curr value refer to product specification	Return value: OK[CR]
		Meaning: Set Current value as 12.0A
Input Command: GETS[CR]	Get PS preset Voltage & Current value	Input command: GETS[CR]
Return value: <voltage><current>[CR] OK[CR]	<voltage>=???	Return value: 150180[CR] OK[CR]
	<current>=???
		Meaning: The Voltage value set at 15V and Current value set at 18A
Input Command:GETD[CR]Return value:<voltage><current><status>[CR]OK[CR]	Get PS Display values ofVoltage, Current andStatus of CC/CV<voltage>=?????current>=?????status>=0/1 (0=CV,1=CC)	Input command:GETD[CR]Return value:150016001[CR]OK[CR]Meaning:The PS Display value is 15V and16A.It is in CC mode.
Input Command:PROM<voltage0><current0><voltage1><current1><voltage2><current2>[CR]Return value:OK[CR]	Save Voltage and Currentvalue into 3 PS memorylocations<voltageX>=?????currentX>=????(X is memory locationnumber start from 0 to 2)	Input command:PROM11111022122033133[CR]Return value:OK[CR]Meaning:Preset Memory 0 as 11.1V and11.1APreset Memory 1 as 2.2V and12.2APreset Memory 2 as 3.3V and13.3A
Input Command:GETM[CR]Return value:<voltage0><current0>[CR]<voltage1><current1>[CR]<voltage2><current2>[CR]OK[CR]	Get saved Voltage andCurrent value from 3 PSmemory locations<voltageX>=?????currentX>=????(X is memory locationnumber start from 0 to 2)	Input command:GETM[CR]Return value:111111[CR]122122[CR]133133[CR]OK[CR]Meaning:PS return following preset valuefrom 3 memory locations;Memory 0 is 11.1V and 11.1AMemory 1 is 12.2V and 12.2AMemory 2 is 13.3V and 13.3A
Input Command:RUNM<memory>[CR]Return value:OK[CR]	Set Voltage and Currentusing values saved inmemory locations<memory>=0/1/2	Input command:RUNM1[CR]Return value:OK[CR]Meaning:Set Voltage and Current usingvalues saved in memory location 1
Input Command:GOUT[CR]Return value:<status>OK[CR]Reamrk:Only for unit software version3.1 or above	Get Output Status of the PS<status>=0/1 (0=ON, 1-OFF)	Input Command:GOUT[CR]Return valvue:0OK[CR]Meaning:The Output of the PS is on
Input Command: GOVP[CR]	Get preset upper limit of output Voltage	Input command: GOVP[CR]
Return value: <voltage>[CR]	<voltage>=???	Return value: 111[CR]
OK[CR]		OK[CR]
		Meaning: The preset upper limit of output Voltage is 11.1V
Input Command: SOVP<voltage>[CR]	Preset upper limit of output Voltage	Input command: SOVP151[CR]
Return value: OK[CR]		Return value: OK[CR]
		Meaning: Preset upper limit of output Voltage as 15.1V
Input Command: GOCP[CR]	Get preset upper limit of output Current	Input command: GOCP[CR]
Return value: <current>[CR]	<current>=???	Return value: 111[CR]
OK[CR]		OK[CR]
		Meaning: The preset upper limit of output Current is 11.1A
Input Command: SOCP<voltage>[CR]	Preset upper limit of output Current	Input command: SOCP151[CR]
Return value: OK[CR]		Return value: OK[CR]
		Meaning: Preset upper limit of output Current as 15.1A
Input Command: Return value: <error code>OK[CR] Remark: Only for unit software version 3.1 or above	Get Error Code, of the PS Error code=000, normal and no fault Error code=001, Over Voltage Protected Error code=002, Over Current Protected Error code=003, Over Temperature Protected Error code=004, RECALL or MODE switch defeated Erro code=006, Temperature returned to normal after OTP	Input command: GERR[CR] Return valvue: 000OK[CR] Meaning: The PS is normal

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfaltigung dieser Anleitung oder Teilen darauf, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen undwerkseitig kalibriert gefelwert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen.

PeakTech 03/2021/MP/Ehr/PL

I. Safety Precautions

PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 -DE-22926 Ahrensburg / Germany

[phone] [phone]

[e-mail] www.peaktech.de
