WMR3700TWIN - Waschmaschine SALORA - Kostenlose Bedienungsanleitung

Produkttyp	Halbautomatische Waschmaschine mit zwei Wannen
Modell	WMR3700TWIN
Marke	Salora
Waschkapazität (hoher Wasserstand)	24 Liter
Waschkapazität (niedriger Wasserstand)	18 Liter
Nennleistung (Waschen)	240 W
Nennleistung (Schleudern)	120 W
Versorgungsspannung	220-240 V
Frequenz	50/60 Hz
Hauptmerkmale	Grobwellen-Pulsatorwäsche, integrierte Ablaufpumpe, Timer für Waschen und Schleudern, Wahlschalter Waschen/Ablassen
Wasserzulauf	Ja, mit Wasserzulaufschlauch
Schleudertrommel	Ja, mit Deckel und Schleuderplatte
Gehäusematerial	Kunststoff (rostfrei)
Maximale Waschtemperatur	60 °C
Sicherheitsvorrichtung	Sicherheitsschalter für die Schleudertrommel
Pflege	Mit einem weichen Tuch reinigen, keine Scheuermittel verwenden
Vorsichtsmaßnahmen	Nach Gebrauch vom Netz trennen, nicht im Freien oder im Badezimmer aufstellen

Häufig gestellte Fragen - WMR3700TWIN SALORA

Wie schließe ich die Waschmaschine richtig an?

Stellen Sie die Maschine auf eine ebene Fläche, verbinden Sie den Wasserzulaufschlauch mit dem Wasserhahn und dem Wasserzulauf der Maschine, dann schließen Sie das Netzkabel an eine ordnungsgemäß geerdete Steckdose an.

Welche Wassermenge wird zum Waschen empfohlen?

Verwenden Sie die hohe Wassermenge (24 L) für dicke oder schwere Textilien und die niedrige (18 L) für leichte oder wenig verschmutzte Kleidung.

Wie stelle ich den Wasch-Timer ein?

Drehen Sie den Wasch-Timer im Uhrzeigersinn, um die Dauer einzustellen. Die Maschine beginnt zu waschen, nachdem Sie die Position 'Waschen' am Wahlschalter ausgewählt haben.

Was tun, wenn sich der Pulsator nicht dreht?

Überprüfen Sie die Stromversorgung, den Antriebsriemen und eine mögliche Blockierung des Pulsators. Wenn der Riemen locker ist, ziehen Sie ihn nach oder ersetzen Sie ihn.

Wie verwende ich die Schleuderfunktion?

Stellen Sie nach dem Waschen den Wahlschalter auf 'Ablassen', lassen Sie das Wasser ab, geben Sie dann die Wäsche in die Schleudertrommel. Stellen Sie den Schleuder-Timer auf 1 bis 5 Minuten.

Warum tritt Wasser aus der Waschwanne aus?

Überprüfen Sie, ob der Ablaufschlauch richtig angeschlossen und festgezogen ist. Falls das Problem bestehen bleibt, überprüfen Sie die Dichtungen.

Was tun bei ungewöhnlichen Geräuschen oder Vibrationen während des Schleuderns?

Stoppen Sie die Maschine. Verteilen Sie die Wäsche gleichmäßig in der Schleudertrommel oder entfernen Sie eingeklemmte Gegenstände zwischen Pulsator und Wanne.

Kann man Kleidung mit heißem Wasser waschen?

Ja, aber die Wassertemperatur sollte 60 °C nicht überschreiten, um Verformungen der Kunststoffteile zu vermeiden.

Wie reinige ich die Waschmaschine?

Verwenden Sie ein weiches, trockenes Tuch, um das Äußere abzuwischen. Verwenden Sie keine Scheuermittel. Trennen Sie das Gerät vor der Reinigung vom Netz.

Was tun, wenn sich der Schleuderkorb nicht dreht?

Überprüfen Sie die Kontakte des Sicherheitsschalters, ziehen Sie die Befestigungsschraube des Korbs fest und entfernen Sie verwickelte Wäsche von der Welle.

BEDIENUNGSANLEITUNG WMR3700TWIN SALORA

Lesen Sie diese Anleitung vor der Verwendung aufmerksam durch und bewahren Sie sie auf, sodass Sie sie später zurate ziehen können.

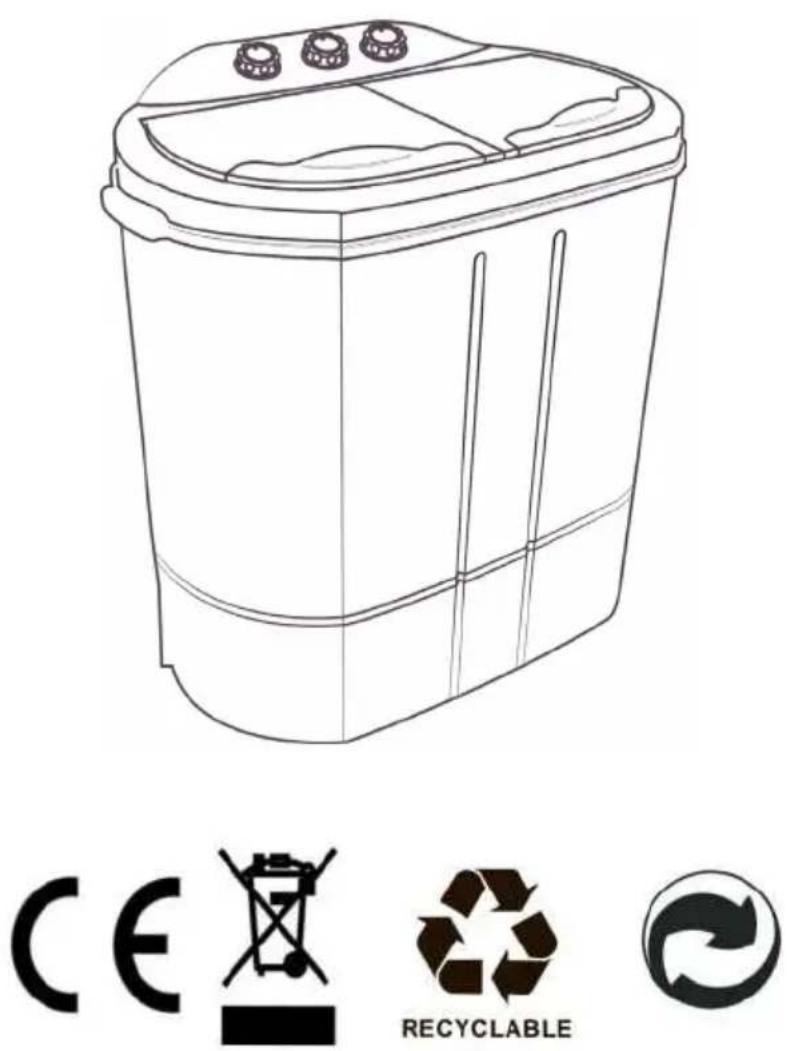

Bedienungsanleitung für Doppelkammer-Waschmaschine

INHALT:

Einleitung

Technische Parameter und Spezifikationen

Aufbau der Maschine und Teile

Waschanweisungen

Besonders zu beachtende Punkte

Wartung

Störungsbehebung

Schaltplan

Einleitung

Vielen Dank, dass Sie sich für diese halbautomatische Waschmaschine entschieden haben. Beim Entwurf dieses Produkts wurde die spezielle patentierte Cabinet Integration-Technologie verwendet. Der gesamte Gehäusekörper besteht aus Kunststoff; die halbautomatische Waschmaschine rostet daher nicht. Im Vergleich mit anderen

Doppelkammer-Waschmaschinen ist diese Waschmaschine leichter und platzsparender.

Durch die Integration von neuer Technologie sorgt diese Waschmaschine mit Pulsator für große Wellen und einem neuartigen Wasserfluss nicht nur dafür, dass sich die Wäsche weniger verdreht, sie sorgt auch für bessere Waschergebnisse und sauberere Wäsche. Darüber hinaus sind auch die Funktionen Wassereinlass, Berieselung, Schleudern und Wasserfluss verfügbar; das spart Zeit und Arbeit und reduziert den Wasserverbrauch.

Wir sind davon überzeugt, dass Sie mit dem Erwerb dieser ansprechend gestalteten und attraktiven halbautomatischen Waschmaschine sehr zufrieden sein werden.

Technische Parameter und Spezifikationen

Modell	Wasserkapazität		Eingangsleistung		Spannungsquelle
	hoch	niedrig	Waschen	Schleudern	Spannung	Frequenz
WMR3700TWIN	24 l	18 l	240 W	120 W	220 -240V	50/60 Hz

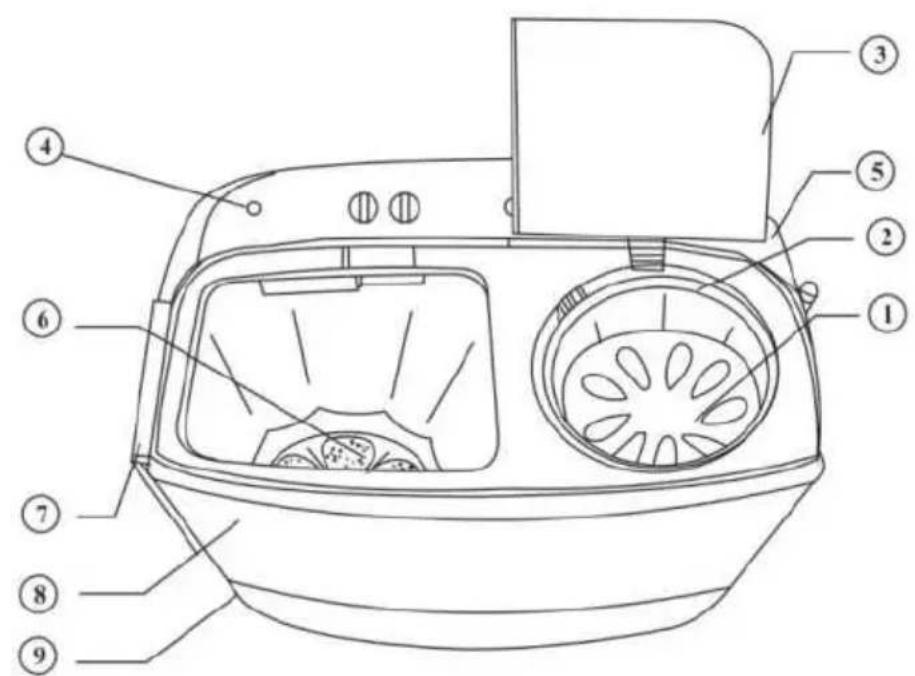

Aufbau der Maschine und Teile

1. Schleuderdeckel
2. Schleudertrommel
3. Schleuderabdeckung
4. Wasserzufuhr
5. Bedienfeld
6. Pulsator
7. Waschabdeckung

8. Gehäuse

9. Boden

10. Einstellschalter Waschtimer

11. Auswahlschalter Waschen &

12. Ablaufschlauch

13. Stromkabel
14. Rückseitige Abdeckung

Waschanweisungen

Vorbereitung

1. Stellen Sie die Waschmaschine auf einen ebenen Untergrund.
2. Der Stecker muss in eine sichere geerdete Steckdose gesteckt werden.
3. Legen Sie den Überlaufschlauch in einen Abfluss.
4. Schließen Sie den Wasserzufuhrschlauch an den Wasserhahn an.
5. Stimmen Sie den Wasserstand auf das verwendete Material und das Gewicht der Kleidung ab.
6. Schalten Sie die Maschine ein.

Waschen

1. Stellen Sie den „Auswahlschalter Waschen & Ablaufen“ passend zur Materialart und zum Gewicht der Kleidung ein.
2. Stellen Sie den „Auswahlschalter Waschen & Ablaufen“ in die Position „Waschen“.
3. Stellen Sie den „Waschtimer“ ein und legen Sie die Kleidung in die Trommel; passen Sie den Wasserstand entsprechend an und dosieren Sie die richtige Menge an Waschmittel in die Trommel.
4. Stellen Sie den „Waschtimer“ ein. Die Waschmaschine wird dann gestartet.
5. Drehen Sie den „Auswahlschalter Waschen & Ablaufen“ nach dem Waschen in die Position Ablaufen, um das Wasser ablaufen zu lassen.

Schleudern

1. Nach dem Schleudern stellen Sie den Wasserzufuhrschlauch, der an die Wasserzufuhr angeschlossen ist, 20-30 Sekunden lang in die Position für die Schleudertrommel.
2. Schleudern Sie die Kleidung anhand der Einstellung beim „Schleudertimer“ etwa 1 Min. bis 5 Min. lang. Wiederholen Sie diesen Vorgang gegebenenfalls ein- oder zweimal.

Spülen

1. Nach dem Schleudern hält die Schleudertrommel an. Öffnen Sie die Schleuderabdeckung und legen Sie die Kleidung aus der Schleudertrommel in die Waschtrommel, um sie zu spülen.

2. Wiederholen Sie den Waschvorgang, diesmal jedoch ohne Waschmittel.

Besonders zu beachtende Punkte

Vergewissern Sie sich zu Ihrer eigenen Sicherheit, dass die Maschine an eine ordnungsgemäß installierte und geerdete Steckdose angeschlossen ist.

Stecken Sie niemals Ihre Hände in die Schleudertrommel, während diese in Betrieb ist.

Waschen Sie keine Textilien, die flüchtige Materialien enthalten; andernfalls kann die Maschine beschädigt werden oder durch Verunreinigungen können Verstopfungen entstehen.

Der Timer darf nur im Uhrzeigersinn gedreht werden.

Wenn während des Betriebs ungewöhnliche Geräusche/Bewegungen bemerkt werden, muss die Waschmaschine unverzüglich angehalten und die Ursache ermittelt werden. (Siehe Störungsbehebung, Seite 7.)

Beim Waschen muss die Wassertemperatur immer unter 60° C bleiben, andernfalls besteht das Risiko, dass sich die Kunststoffteile verformen.

Wartung

Ziehen Sie nach der Verwendung den Stecker aus der Steckdose; so beugen Sie Unfällen vor.

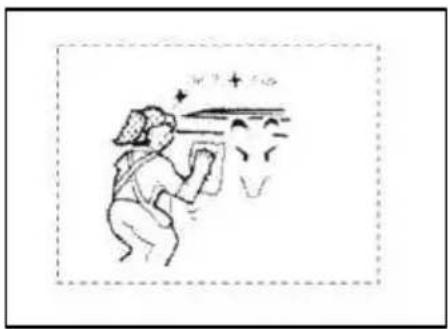

Verwenden Sie zur Reinigung der Maschine ein weiches Tuch; damit verhindern Sie, dass das Gehäuse zerkratzt wird.

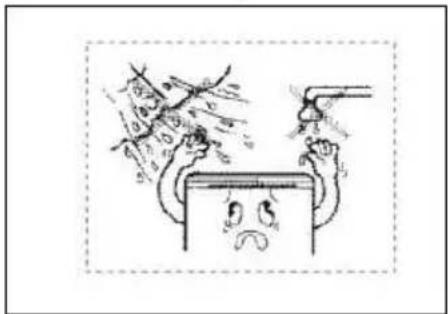

Stellen Sie die Waschmaschine nicht im Freien oder in feuchten Umgebungen wie einem Badezimmer auf.

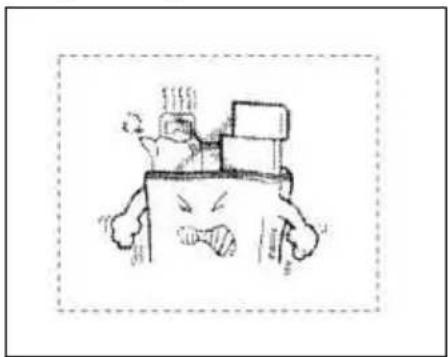

Stellen Sie keine schweren Gegenstände auf die Waschmaschine.

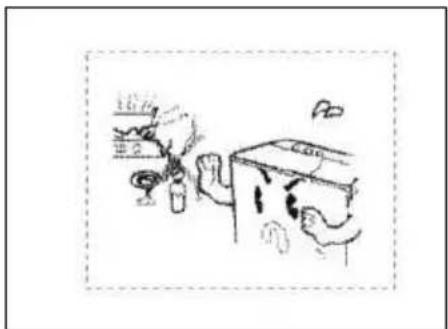

Stellen Sie die Waschmaschine nicht in die Nähe von Gegenständen auf, die Wärme erzeugen (wie Gaskochern).

Störungsbehebung

Störung	Ursache	Lösung
Der Pulsator ist zu langsam.	Stromausfall oder Maschine ausgeschaltet.	Schalten Sie die Maschine ein.
	Antriebsriemen nicht (korrekt) montiert.	Montieren Sie den Antriebsriemen.
	Riemenscheibe hat sich gelöst.	Spannen Sie den Riemen.
	Pulsator ist verstopft.	Entfernen Sie die Verstopfung.
Der Pulsator dreht sich nicht.	Riemen ist locker.	Spannen Sie den Riemen oder tauschen Sie ihn aus.
	Die Kleidungsstücke in der Schleuder-/Trocken-Trommel liegen zu locker.	Spannen Sie den Riemen und ziehen Sie die Schraube an.
Ungewöhnliche Geräusche und Schwingungen.	Die Kleidungsstücke in der Schleuder-/Trocken-Trommel sind nicht gleichmäßig verteilt.	Verteilen Sie die Kleidungsstücke gleichmäßig in der Trommel.
	Zwischen dem Pulsator und der Waschtrommel ist etwas eingeklemmt.	Entfernen Sie den/die eingeklemmten Gegenstand/Gegenstände.
Aus der Waschtrommel läuft Wasser aus.	Die Waschtrommel und der Schlauch sind nicht richtig miteinander verbunden.	Schließen Sie den Schlauch erneut an und ziehen Sie ihn gut fest.
Der Schleuder-/Trocken-Korb dreht sich nicht.	Im Schalter liegt ein Wackelkontakt vor.	Passen Sie Schaltschütz des Schalters entsprechend an.
	Die Befestigungsschraube des Schleuder-/Trocken-Korbs oder der Wellenkupplung hat sich gelöst.	Ziehen Sie die Schraube an.
	Textilien haben sich um die Welle des Schleuder-/Trocken-Korbs gewickelt.	Entfernen Sie die Textilien.
	Das Zugseil der Bremse hat sich gelockert.	Ziehen Sie das Zugseil der Bremse an.
Das Wasser aus der Schleuder-trommel läuft nicht ab.	Ein Gegenstand ist in den Zwischenraum zwischen der Schleudertrommel und dem Schleuder-Trocken-Korb gefallen.	Entfernen Sie den Gegenstand.

Achtung: Wenn sich die Störung nicht beheben lässt, wenden Sie sich bitte an den Kundendienst.

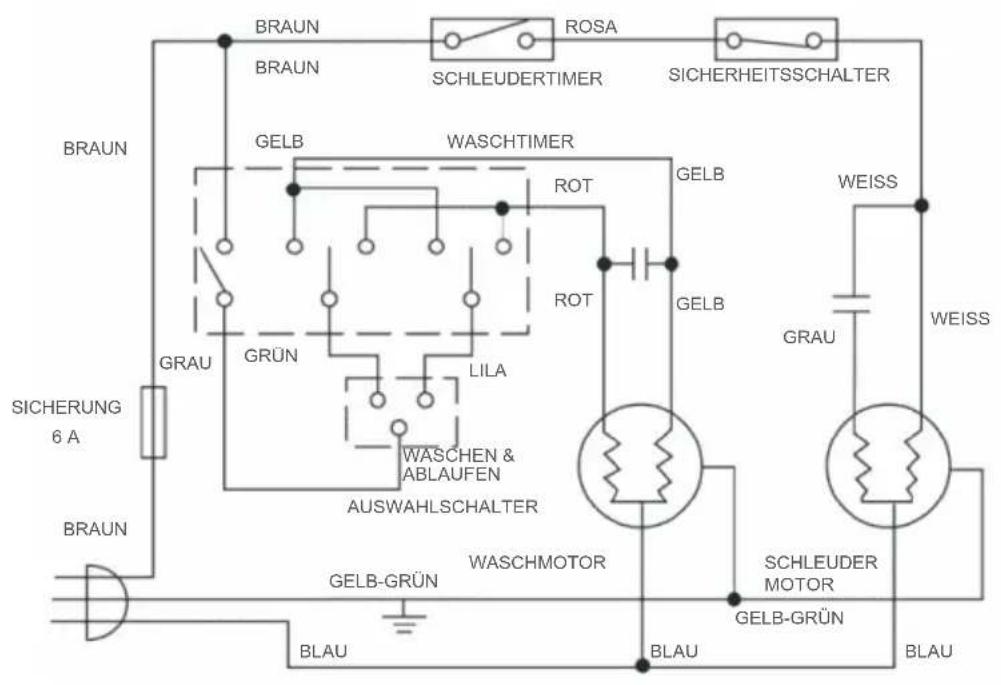

Schaltplan

	Waschen Schleudern
Nennspannung 220-240 V~		220-240 V~
Nennfrequenz 50/60 Hz 50/60 Hz
Nennleistung (Stromverbrauch) 240 W 120 W
