professionalLINE X 8002 M - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Marke	Brennenstuhl
Modell	professionalLINE X 8002 M
Produkttyp	Mobiler LED-Strahler
Verwendung	Innen- und Außenbereich
Abmessungen	31 x 31 x 9,7 cm
Gewicht	3,7 kg
Nennspannung	220-240 V AC, 50/60 Hz
Leistungsaufnahme	80 W
Nennstrom	0,34 A
Leistungsfaktor	0,9
Schutzart	IP54
Stoßfestigkeitsindex	IK08
Schutzklasse	I
Netzkabel	5 m, H07RN-F 3G1,5
Integrierte Steckdose	Ja, max. Belastbarkeit 2000 W
Betriebstemperatur	-20 °C bis +50 °C
Lichtquelle	LED, nicht austauschbar
Lichtfunktionen	Stufenlose (100%/50%) und progressive Dimmfunktion
Neigungswinkel	Einstellbar über den Tragegriff
Montage auf Stativ	Möglich (Stativ nicht im Lieferumfang)
Lieferumfang	Strahler, Schraubenset für Stativ (1x M6x45 + Unterlegscheibe, 2x M6x60 + Unterlegscheiben + Muttern)
Wartung	Reinigung mit trockenem oder leicht feuchtem Tuch, keine Lösungsmittel
Reparierbarkeit	Keine reparierbaren Komponenten, Gerät am Ende der Lebensdauer ersetzen

Häufig gestellte Fragen - professionalLINE X 8002 M BRENNENSTUHL

Wie schalte ich den Strahler ein und aus?

Verwenden Sie den Schalter auf der Rückseite des Strahlers (Markierung B). Ein Druck schaltet das Licht ein oder aus.

Wie stelle ich die Lichtintensität ein?

Die Intensität kann auf zwei Arten eingestellt werden: stufenweise (zweimal drücken für 100% und 50%) oder stufenlos (gedrückt halten, um die Helligkeit allmählich zu verringern oder zu erhöhen).

Kann ich einen externen Dimmer verwenden?

Nein, der Strahler ist nicht für den Einsatz mit externen Dimmern geeignet.

Funktioniert die Steckdose auf der Rückseite, wenn das Licht ausgeschaltet ist?

Ja, die integrierte Steckdose bleibt auch bei ausgeschaltetem Strahler unter Spannung.

Welche maximale Leistung kann ich an die Steckdose anschließen?

Die maximale Belastbarkeit der Steckdose beträgt 2000 W (angeschlossene Geräte).

Wie montiere ich den Strahler auf einem Stativ?

Nutzen Sie die Löcher am Tragegriff, um den Strahler an einem geeigneten Stativ zu befestigen. Ein Schraubenset für die Montage liegt bei.

Kann ich die Lichtquelle austauschen?

Nein, die LED-Lichtquelle ist nicht austauschbar. Am Ende der Lebensdauer ersetzen Sie bitte den gesamten Strahler.

Wie reinige ich den Strahler?

Trennen Sie zuerst den Strahler vom Netz. Reinigen Sie ihn mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel kann nicht ausgetauscht werden. Bei Beschädigung muss der Strahler entsorgt werden.

Kann der Strahler im Regen verwendet werden?

Ja, die Schutzart IP54 ermöglicht den Einsatz im Freien, jedoch muss er vor Spritzwasser geschützt und darf nicht eingetaucht werden.

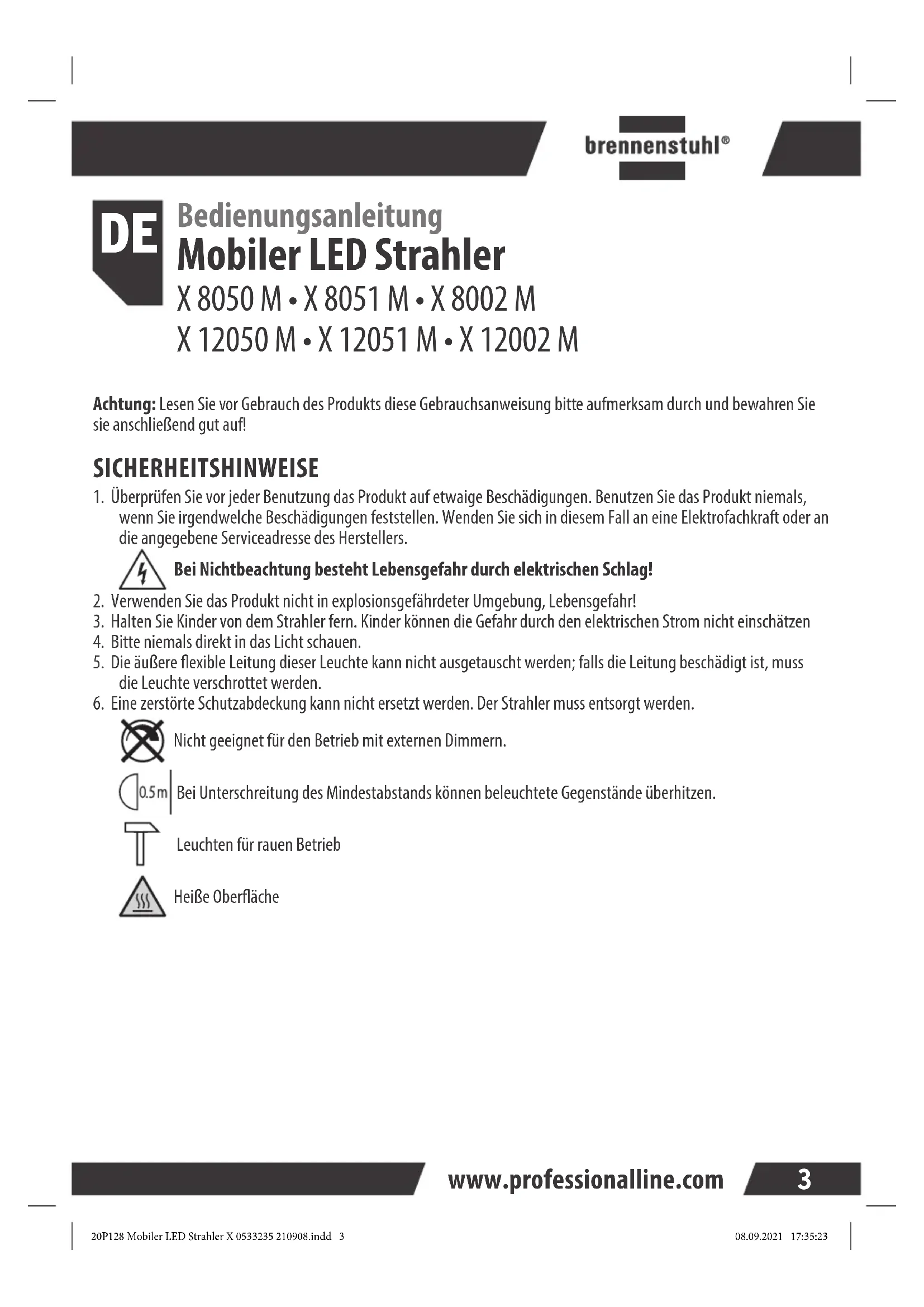

BEDIENUNGSANLEITUNG professionalLINE X 8002 M BRENNENSTUHL

Bedienungsanleitung Mobiler LED Strahler

X 8050 M • X 8051 M • X 8002 M X 12050 M • X 12051 M • X 12002 M

Achtung: Lesen Sie vor Gebrauch des Produkts diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

1. Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
2. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen
3. Bitte niemals direkt in das Licht schauen.
4. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
5. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

Leuchten für rauen Betrieb

Heiße Oberfläche

www.professionalline.com

3

professionalLINE

TECHNISCHE DATEN

Typenbezeichnung X 8050 M/X 8051	M X 8002 M X 12050 M	X 12051 M X 12002 M
Steckdose
Leistung
Nennspannung	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Leistungsfaktor	0,9	0,9	0,9	0,9
Netzstrom	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Schutzklasse	I	I	I	I
Anschlussleitung	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Belastbarkeit Steckdose	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturbereich Betrieb	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C
Maße	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Gewicht	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Max. projizierte Fläche	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet

BEDIENUNG

Strahler aufstellen und einschalten

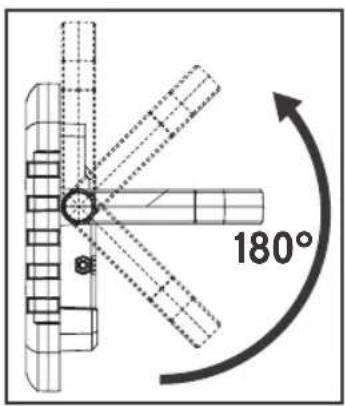

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Benutzen Sie den Strahler nur mit ausgeklapptem Bügel A. Mit dem in mehreren Stufen verstellbaren Bügel A lassen sich verschiedene Neigungswinkel des Strahlers realisieren.

Strahler auf ein Stativ montieren

Der Strahler kann mit Hilfe der Löcher am Bügel A auch auf ein geeignetes Stativ montiert werden. Achten Sie dabei unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Ein-/Ausschalten und Dimmen des Strahlers

Schalten Sie den Strahler mit dem Schalter B auf der Rückseite ein. Die Lichtintensität kann in Stufen und stufenlos eingestellt werden.

Dimmen in Stufen: durch 2-maliges Drücken des Schalters kann 100 und 50 % Licht eingestellt werden.

Stufenloses Dimmen: drücken Sie dazu dauerhaft auf den Schalter – die Lichtintensität wird langsam nach unten geregelt. Verfahren Sie in derselben Weise, um die Intensität wieder zu erhöhen. Ist eine Schalterposition länger als 3 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand.

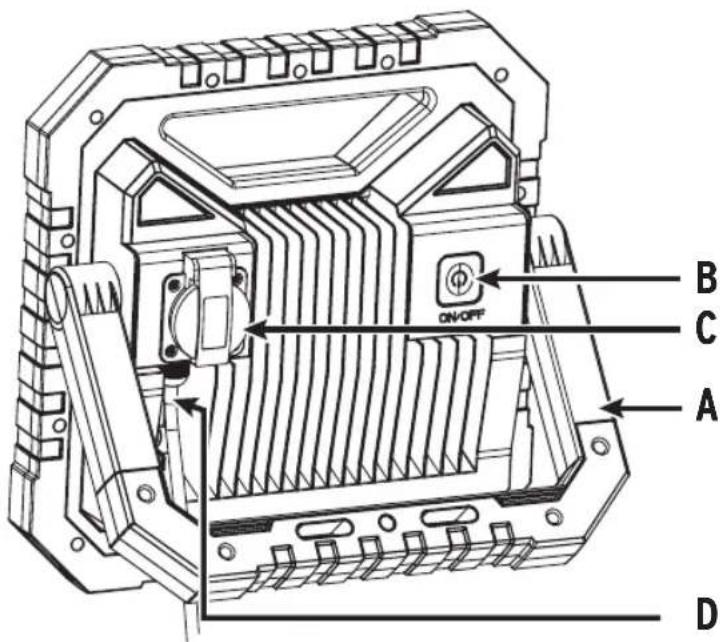

ABGEBILDETE KOMPONENTEN

A Klappbügel
B Ein-/Aus- und Funktionsschalter
C Steckdose
D Anschlusskabel

Steckdose

An der Rückseite des Strahlers befindet sich eine Steckdose Ⓐ, mit deren Hilfe er auch als Stromverteiler benutzt werden kann. Die Steckdose Ⓐ ist auch bei ausgeschaltetem Licht funktionsfähig.

OPTIONALES STATIVZUBEHÖR (nicht im Lieferumfang enthalten)

Passendes Zubehör finden Sie auf unserer Homepage www.brennenstuhl.com.

STATIVMONTAGE

Der Strahler kann mit Hilfe der Löcher im Haltebügel auf ein Brennenstuhl Stativ montiert werden.

LIEFERUMFANG

Zur Befestigung des Strahlers auf Brennenstuhl Stativen liegt ein Schraubenset bei. 1 x M6 x 45 Schraube + 1 x Unterlegscheibe, 2 x M6 x 60 Schrauben, 2 x Unterlegscheiben und 2 x Muttern.

professionalLINE

WARTUNG

ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar, wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

CE EU- KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

ADRESSEN

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1 – 3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.brennenstuhl.com.
