OD5005 - Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Farbsensor
Marke	IFM
Modell	OD5005
Erfassungsprinzip	Direktreflexion oder Reflex, berührungslos
Typische Reichweite	12,5 mm (für bewegte Objekte)
Anzahl Schaltausgänge	Bis zu 3 (Out1, Out2, Out3)
Ansprechzeit	< 0,2 ms
Farbtoleranzeinstellung	Drehschalter (1 = niedrig, 3 = Standard, 5 = groß)
Programmierung	Über Teach-Taste und Wahlschalter
Synchronisationseingang (AT)	Externe Aktivierung über Signal 12 V bis Umax
Externer Programmeingang (ET)	Referenzfarbprogrammierung für Out1
Spannungsversorgung	10…30 V DC (gemäß Etikett)
Elektrischer Anschluss	Im spannungslosen Zustand gemäß Schaltbild auf dem Etikett durchführen
Leuchtanzeigen	Betrieb (Out/OK): leuchtet bei aktivem Ausgang, blinkt bei zu hoher Intensität
Montage	Seitliche/vertikale Bewegungen vermeiden; bei glänzenden Objekten 10…30° neigen
Wartung und Reinigung	Vorderseite mit einem weichen, trockenen Tuch reinigen
Sicherheit	Anlage vor jedem Eingriff spannungsfrei schalten
Ersatzteile und Reparatur	Keine zerlegbaren Teile; Reparatur durch qualifiziertes Fachpersonal

Häufig gestellte Fragen - OD5005 IFM

Wie programmiere ich eine Referenzfarbe mit der Teach-Taste?

Stellen Sie den Wahlschalter auf den gewünschten Ausgang (Out1, Out2 oder Out3). Drücken Sie die Teach-Taste: Ein roter Punkt erscheint. Lassen Sie los: Die Anzeige Out/OK leuchtet, wenn die Farbe gelernt wurde. Wenn sie blinkt, neigen Sie den Sensor um 10 bis 30° und wiederholen Sie den Vorgang.

Was tun, wenn die Anzeige Out/OK nach dem Lernen blinkt?

Das bedeutet, dass die Lichtintensität zu hoch ist. Neigen Sie den Sensor um 10 bis 30° zum Objekt oder vergrößern Sie im Reflexbetrieb den Abstand Sensor/Reflektor oder verwenden Sie einen kleineren Reflektor.

Wie stelle ich die Farbtoleranz ein?

Verwenden Sie den Drehschalter Tolerance: Position 1 für niedrige Toleranz (feine Nuancen), 3 für Standardeinstellung, 5 für hohe Toleranz (Farbgruppen). Die Einstellung kann für jeden Ausgang unterschiedlich sein.

Wie hoch ist die Ansprechzeit des Sensors?

Die Ansprechzeit beträgt weniger als 0,2 ms.

Kann der Sensor für transparente Objekte verwendet werden?

Ja, es wird empfohlen, einen geeigneten Reflektor gegenüber dem Sensor zu montieren, um transparente Objekte besser zu erkennen.

Wie wird der Sensor elektrisch angeschlossen?

Schalten Sie die Anlage spannungsfrei. Schließen Sie gemäß dem Schaltbild auf dem Etikett des Sensors an. Bei Modellen mit drei Ausgängen sind die Pins: L+, AT, ET, Out1, Out2, Out3, L-.

Wozu dient der AT-Eingang?

Der AT-Eingang (Synchronisation) ermöglicht die Deaktivierung des Sensors durch Anlegen einer externen Spannung von 12 V bis Umax. Lassen Sie AT unbeschaltet oder bei ≤2 V, um den Sensor zu aktivieren.

Wie montiere ich den Sensor für eine bessere Reproduzierbarkeit?

Montieren Sie den Sensor so, dass seitliche und vertikale Bewegungen des Objekts minimiert werden. Bei bewegten Objekten sollte die Richtung quer zum Sensor sein (Reichweite 12,5 mm). Bei glänzenden Objekten neigen Sie den Sensor um 10 bis 30°.

Warum leuchtet die Anzeige Out/OK nach dem Lernen nicht?

Die Lichtintensität ist zu niedrig. Verwenden Sie eine hellere Referenz. Reduzieren Sie im Reflexbetrieb den Abstand Sensor/Objekt oder Sensor/Reflektor, oder verwenden Sie einen größeren Reflektor.

Verfügt der Sensor über eine Verzögerung?

Ja, durch Einstellen des Wahlschalters auf Run Delay wird eine Einschaltverzögerung von 20 ms aktiviert. Position Run für Betrieb ohne Verzögerung.

BEDIENUNGSANLEITUNG OD5005 IFM

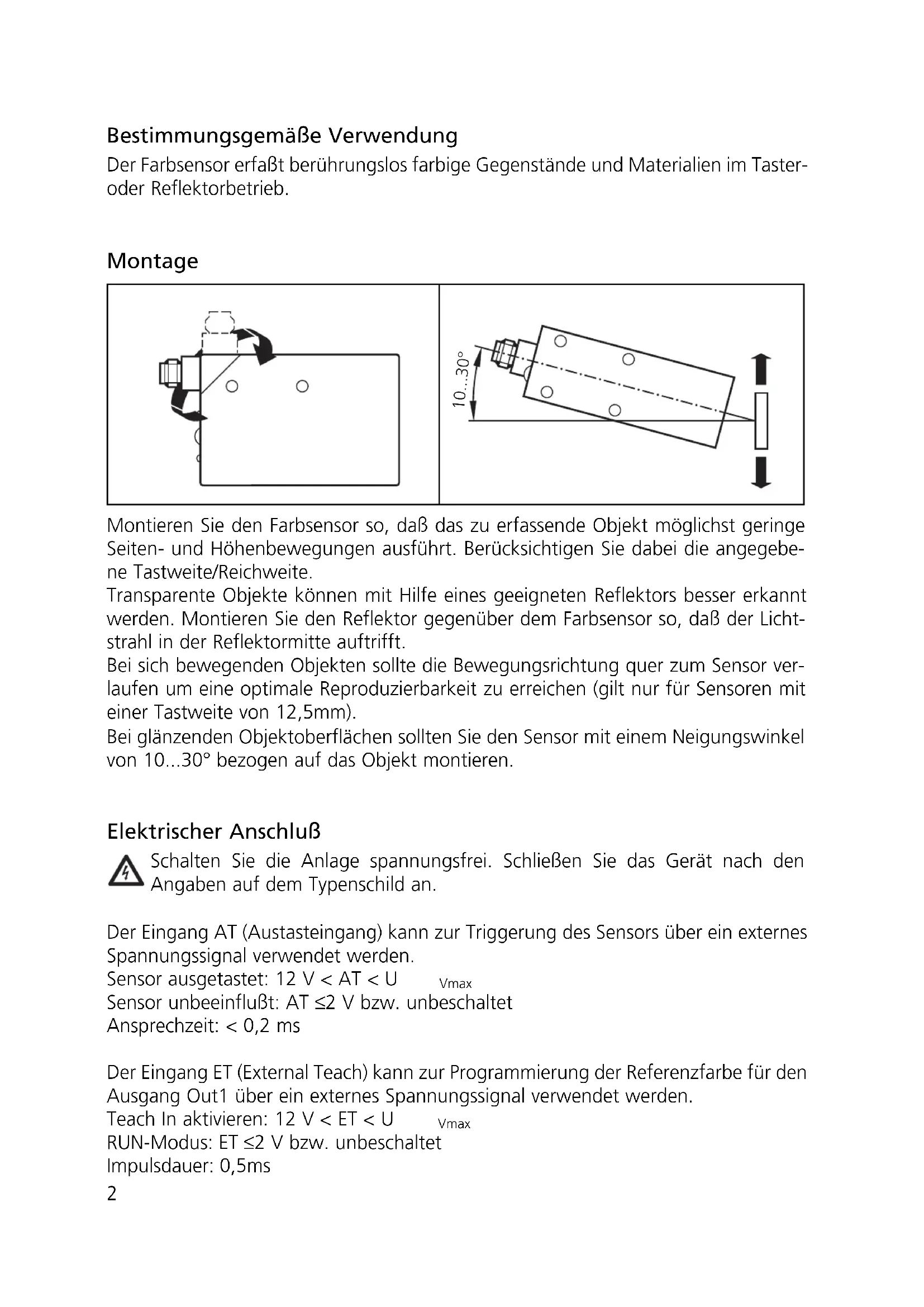

Bestimmungsgemäße Verwendung

Der Farbsensor erfaßt berührungslos farbige Gegenstände und Materialien im Taster- oder Reflektorbetrieb.

Montage

Montieren Sie den Farbsensor so, daß das zu erfassende Objekt möglichst geringe Seiten- und Höhenbewegungen ausführt. Berücksichtigen Sie dabei die angegebene Tastweite/Reichweite.

Transparente Objekte können mit Hilfe eines geeigneten Reflektors besser erkannt werden. Montieren Sie den Reflektor gegenüber dem Farbsensor so, daß der Lichtstrahl in der Reflektormitte auftrifft.

Bei sich bewegenden Objekten sollte die Bewegungsrichtung quer zum Sensor verlaufen um eine optimale Reproduzierbarkeit zu erreichen (gilt nur für Sensoren mit einer Tastweite von 12,5mm).

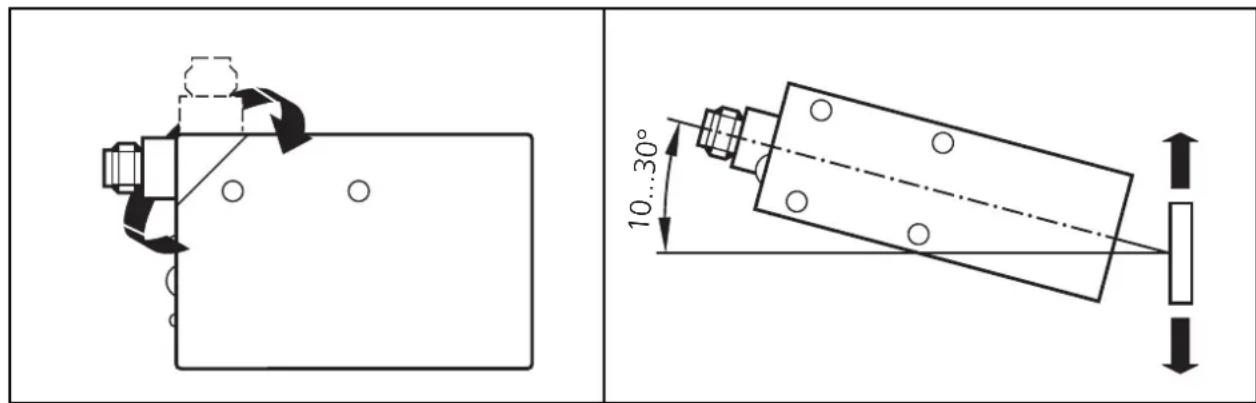

Bei glänzenden Objektoberflächen sollten Sie den Sensor mit einem Neigungswinkel von 10...30° bezogen auf das Objekt montieren.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Der Eingang AT (Austasteingang) kann zur Triggerung des Sensors über ein externes Spannungssignal verwendet werden.

Sensor ausgetastet: 12 V < AT < U Vmax

Sensor unbeeinflußt: AT ≤2 V bzw. unbeschaltet

Ansprechzeit: < 0,2 ms

Der Eingang ET (External Teach) kann zur Programmierung der Referenzfarbe für den Ausgang Out1 über ein externes Spannungssignal verwendet werden.

Teach In aktivieren: 12 V < ET < U vmax

RUN-Modus: ET ≤2 V bzw. unbeschaltet

Impulsdauer: 0,5ms

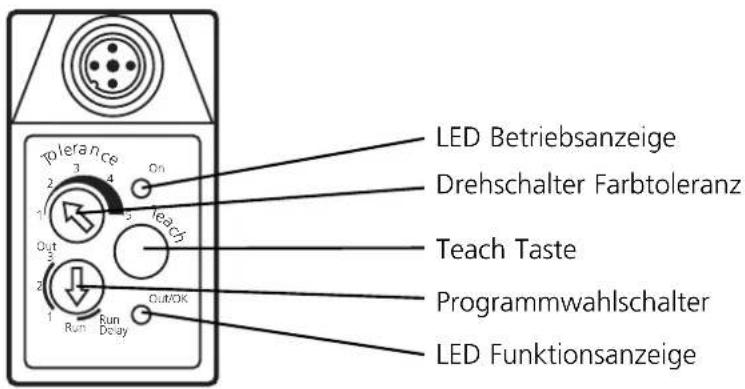

Bedien- und Anzeigeelemente

Einstell- und Programmierhinweise

1

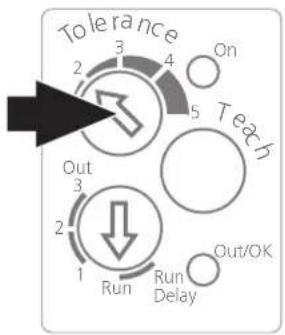

Stellen Sie den Drehschalter Farbtoleranz (Tolerance) auf die gewünschte Farbauflösung.1= geringer Toleranzbereichzur Erkennung auch geringer Farbnuancen3= Grundeinstellung5= großer Toleranzbereichzur Erkennung von Farbfamilien bzw. Farbgruppen

2

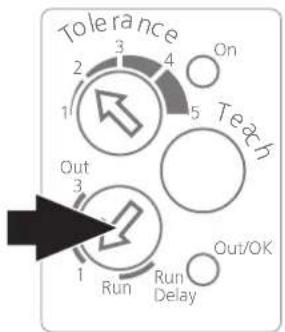

Stellen Sie den Programmwahlschalter auf den zu justierenden Farbkanal (Schaltausgang Out1, Out2 oder Out3).Bei Geräten mit nur einem Schaltausgang stellen Sie den Programmwahlschalter auf Out1.

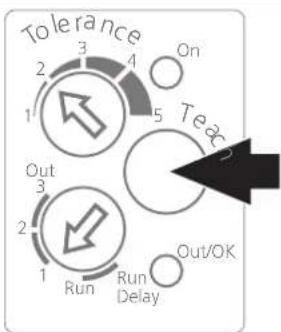

3		Drücken Sie die Teach Taste.Ein roter Lichtfleck erscheint auf dem Objekt.Lassen sie die Teach-Taste los, der Lichtfleck erlischt.
4		Nach erfolgreichem Teach-In-Vorgang leuchtet die Funktionsanzeige (Out/OK). Blinkt sie, ist die Intensität zu hoch. Neigen Sie dann den Sensor um 10...30° und wiederholen Sie den Teach-In-Vorgang.Leuchtet die Funktionsanzeige nicht, ist die Intensität zu gering. Wählen Sie eine hellere Marke.Nur bei Reflektorbetrieb:Blinkt die Funktionsanzeige, vergrößern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen kleineren Reflektor.Leuchtet die Funktionsanzeige nicht, verringern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen größeren Reflektor.

5

Stellen Sie den Programmwahlschalter auf Stellung Run bzw. Run Delay (20ms Abfallverzögerung).Bei Sensoren mit mehreren Schaltausgängen wiederholen Sie die Programmierung entsprechend für die anderen Schaltausgänge.Die Farbtoleranz läßt sich dabei für jeden Schaltausgang einzeln festlegen.Der Sensor ist betriebsbereit.Bei aktiviertem Schaltausgang leuchtet die Funktionsanzeige (Out/OK).Soll die Toleranzeinstellung nachträglich verändert werden, so muß die Programmierung mit geänderter Toleranzeinstellung erneut durchgeführt werden.
