Produkttyp	Druckluft-Sandstrahlpistole
Marke	Westfalia
Modell	150144
Maximaler Betriebsdruck	8 bar
Versorgung	Druckluft (Schnellkupplung 1/4")
Verwendung	Privat (Haushalt)
Gehäusematerial	Aluminiumlegierung oder Stahl
Abmessungen (L x B x H)	Ca. 20 x 10 x 5 cm
Gewicht	Ca. 0,5 kg
Düsendurchmesser	6 mm (Schätzung)
Hauptfunktionen	Sandstrahlen, Entrosten von Metall-, Holz- und Steinoberflächen
Schleifmittelzufuhrsystem	Externe Absaugung (benötigt einen Behälter oder Staubsauger)
Wartung und Reinigung	Nach jeder Verwendung reinigen, Dichtungen und Düse prüfen
Sicherheit	Schutzbrille, Handschuhe, Helm und Gehörschutz tragen; nicht auf Personen oder Tiere richten; nicht in der Nähe von Flammen verwenden
Ersatzteile	Düsen, Dichtungen, Griff (Originalzubehör empfohlen)
Reparierbarkeit	Bei Reparaturen den Westfalia-Kundendienst kontaktieren
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar, kostenlos herunterladbar auf notice-facile.com

Häufig gestellte Fragen - 150144 Westfalia

Wie verwende ich die Sandstrahlpistole?

Schließen Sie die Pistole an einen Luftkompressor an und stellen Sie den Druck je nach Schleifmittel zwischen 2 und 8 bar ein. Füllen Sie den Schleifmittelbehälter (Sand, Korund usw.) oder verwenden Sie ein externes Absaugsystem. Richten Sie die Düse auf die zu bearbeitende Oberfläche und drücken Sie den Abzug. Arbeiten Sie in gleichmäßigen Bewegungen. Tragen Sie stets vollständige Schutzausrüstung.

Welcher Druckluftdruck wird empfohlen?

Der empfohlene Druck liegt für die meisten Schleifmittel zwischen 4 und 6 bar. Überschreiten Sie niemals 8 bar (Maximaldruck). Passen Sie den Druck je nach Schleifmittel und Oberfläche an.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie eine Schutzbrille, eine Staubmaske (Helm), Handschuhe und einen Gehörschutz. Das Sandstrahlen erzeugt gefährliche Spritzer und Lärm.

Kann ich andere Schleifmittel als Sand verwenden?

Ja, Sie können Korund, Glasperlen, Natron oder Keramikmikrokügelchen verwenden. Stellen Sie sicher, dass das Schleifmittel für die Oberfläche und den Druck geeignet ist.

Wie reinige ich die Pistole nach Gebrauch?

Trennen Sie die Pistole vom Kompressor. Demontieren Sie Düse und Schleifmittelbehälter. Reinigen Sie alle Teile mit einem trockenen Tuch oder Druckluft. Prüfen Sie, ob die Dichtungen beschädigt sind. Lagern Sie an einem trockenen Ort.

Was tun, wenn die Düse verstopft ist?

Trennen Sie die Pistole. Entfernen Sie die Düse und reinigen Sie sie mit einem dünnen Stab oder Druckluft. Wenn die Verstopfung anhält, ersetzen Sie die Düse. Verwenden Sie niemals spitze Metallgegenstände, die die Öffnung beschädigen könnten.

Ist es für den professionellen Einsatz geeignet?

Die Sandstrahlpistole Westfalia 150144 ist für den privaten (Haushalts-)Gebrauch konzipiert. Für intensive professionelle Nutzung wird ein Modell mit robusterer Konstruktion empfohlen.

Kann ich einen Haushaltskompressor verwenden?

Ja, ein Haushaltskompressor mit einem Mindestvolumen von 50 Litern und einer Fördermenge von 200 l/min ist ausreichend. Stellen Sie sicher, dass der Kompressor einen stabilen Druck bis zu 8 bar liefern kann. Verwenden Sie einen Filterregler, um Feuchtigkeit zu vermeiden.

Wo kann ich die Bedienungsanleitung herunterladen?

Die vollständige Anleitung ist kostenlos auf notice-facile.com im PDF-Format verfügbar. Sie können auch eine Übersetzung in Ihrer Sprache über das Formular auf der Website anfordern.

Wie ersetze ich eine Düse?

Trennen Sie die Pistole. Schrauben Sie die Befestigungsmutter der Düse mit einem Schlüssel ab. Ersetzen Sie sie durch eine neue Düse (gleicher Durchmesser). Ziehen Sie sie fest an. Überprüfen Sie die Abdichtung ggf. mit einer neuen Dichtung. Verwenden Sie nur Originalzubehör.

BEDIENUNGSANLEITUNG 150144 Westfalia

Druckluft-Sandstrahlpistole

Artikel № 15 01 44

Sehr geehrte Damen und Herren

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

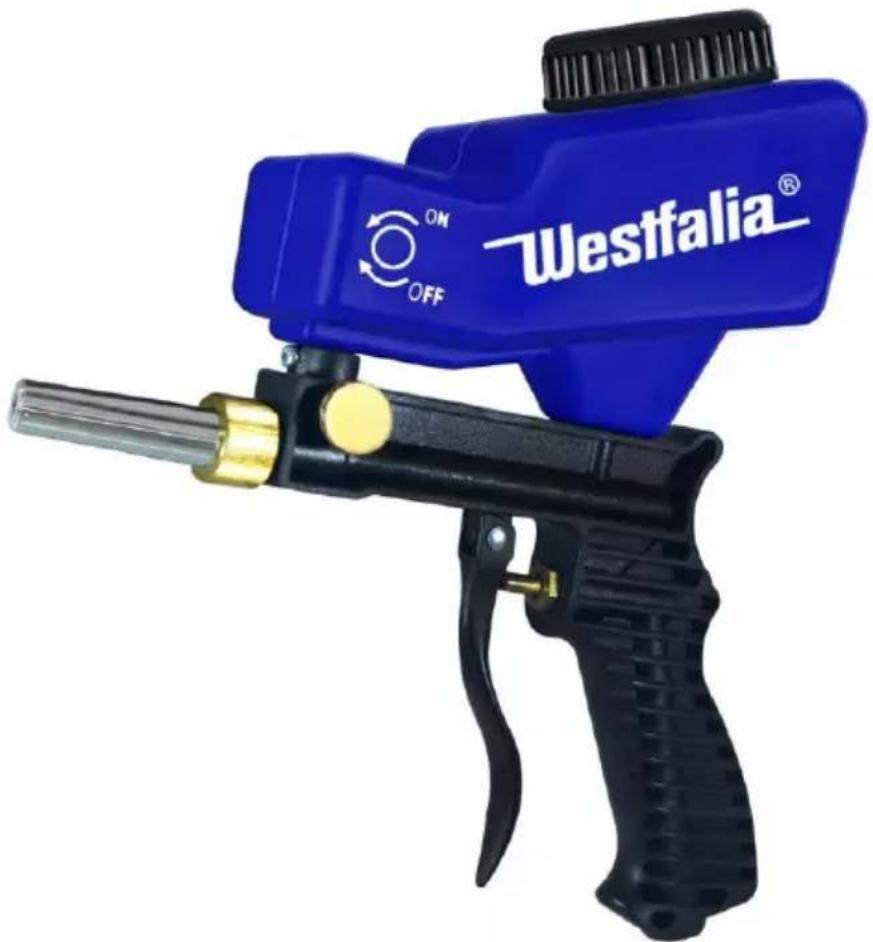

Übersicht | Overview

1	Verschlusskappe	Lid
2	Strahlgutbehälter	Grinding Material Container
3	Strahldüse	Nozzle
4	Verschraubungsring	Ring Nut
5	Mengenregulierer	Regulator
6	Abzugshebel	Trigger
7	Druckluftanschluss	Compressed Air Connection
8	Handgriff	Handle
9	Druckluft-Schnellkupplungsadapter	Air Quick Coupling Adaptor

Inhaltsverzeichnis

Sicherheitshinweise ...... Seite 2

Bestimmungsgemäße Verwendung ...... Seite 4

Vor der ersten Benutzung ......Seite 4

Inbetriebnahme......Seite 4

Luftdruck und Luftmenge ......Seite 5

Wartung, Schmierung und Pflege ...... Seite 5

Lagerung......Seite 6

Technische Daten......Seite 12

Table of Contents

Safety Notes ...... Page 7

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die beigefügten Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

• Die Druckluft-Sandstrahlpistole ist nur für den privaten Gebrauch bestimmt. Sie ist nicht für den gewerblichen Dauereinsatz bestimmt.
• Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr!
• Verwenden Sie die Sandstrahlpistole gemäß dieser Bedienungsanleitung und nur für den bestimmungsgemäßen Einsatzbereich.
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen die Druckluft-Sandstrahlpistole nicht benutzen, es sei denn sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Halten Sie die Sandstrahlpistole außer Reichweite von Kindern.
• Die Druckluft-Sandstrahlpistole darf nur von sachkundigen Personen in Betrieb genommen werden. Bei unsachgemäßer Benutzung oder jeglicher Veränderung können gesundheitliche Beeinträchtigungen sowie Sachschäden entstehen.
• Richten Sie die Sandstrahlpistole niemals auf sich selbst oder andere Personen oder auf Tiere. Verwenden Sie das Gerät nicht in der Nähe von Autos, Möbeln, Glas, etc., da diese durch die Verstreuung des Sandes beschädigt werden könnten.
• Tragen Sie beim Arbeiten mit der Sandstrahlpistole die erforderliche Schutzkleidung, insbesondere Schutzbrille, Strahlschutzhelm, Gehörschutz und Schutzhand-

Sicherheitshinweise

schuhe.

• Verbinden Sie den Druckluftanschluss nur über die Schnellverschlusskupplung mit dem Druckluftwerkzeug und regulieren Sie die Arbeitsdruckeinstellung über einen Druckminderer. Der maximal zulässige Arbeitsdruck von 8 bar darf niemals überschritten werden.
• Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder halogenierten Kohlenwasserstoff.
• Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungsgefahr darstellen.
• Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung, bei längerem Nichtgebrauch und bei Wartungsarbeiten die Druckluft-Sandstrahlpistole von der Druckluftquelle.
• Die Druckluft-Sandstrahlpistole darf nicht zweckentfremdet oder umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.
• Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das Gerät am Gehäuse.
• Halten Sie den Handgriff trocken und frei von Öl oder Fett.
• Verwenden Sie die Druckluft-Sandstrahlpistole nicht in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken können sich Staub oder Gase entzünden.
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Umsicht an die Arbeit.
• Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder es beschädigt wurde. Unternehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an unseren Kundendienst.

Bestimmungsgemäße Verwendung

• Die Druckluft-Sandstrahlpistole ist ein druckluftbetriebenes Werkzeug für den vielseitigen Einsatz. Die Sandstrahlpistole eignet sich z.B. zum Sandstrahlen von Eisen, Blechen, Metallgegenständen, etc.
• Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Anleitung.
• Jede darüber hinausgehende Verwendung (andere Medien, Gewaltanwendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör) können Gefahren auslösen und gelten als nicht bestimmungsgemäß.

Vor der ersten Benutzung

Nehmen Sie die Druckluft-Sandstrahlpistole und die benötigten Zubehörteile aus der Verpackung und überprüfen alle Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

Inbetriebnahme

1. Drehen Sie den Mengenregulierer (5) im Uhrzeigersinn zu.
2. Schrauben Sie den Druckluft-Schnellkupplungsadapter (9) auf den Druckluftanschluss (7) der Sandstrahlpistole.
3. Drehen Sie die Verschlusskappe (1) gegen den Uhrzeigersinn los.
4. Befüllen Sie den Strahlgutbehälter (2) mit geeignetem Sandstrahlmittel.
5. Schließen Sie den Strahlgutbehälter wieder mit der Verschluss-kappe.
6. Verbinden Sie den Druckluftkompressor über einen flexiblen Druckluftschlauch mit dem Schnellkupplungsadapter und nehmen Sie den Druckluftgenerator in Betrieb.
7. Drehen Sie den Mengenregulierer gegen den Uhrzeigersinn auf.

Benutzung

1. Führen Sie die Sandstrahlpistole an das zu bearbeitende Objekt heran. Drücken Sie auf den Abzugshebel (6), um die Sandstrahlpistole in Betrieb zu nehmen. Je weiter der Abzugshebel eingedrückt wird, desto stärker wird der Strahl. Führen Sie ggf. vorher einen Probelauf an einem nicht mehr benötigten Werkstück durch.
2. Lassen Sie den Abzugshebel los, um die Luftzufuhr/den aus-tretenden Sandstrahl zu stoppen.
3. Drehen Sie den Mengenregulierer im Uhrzeigersinn zu.
4. Trennen Sie das Werkzeug nach der Arbeit vom Druckluft-generator.
5. Reinigen Sie das Werkzeug anschließend mit einem feuchten Tuch.

Luftdruck und Luftmenge

• Die Druckluft-Sandstrahlpistole sollte mit einem Druck von 6 bar und mit einem Kompressor mit einem Luftvolumen von min. 200 l/min betrieben werden. Ein größerer Druck als der max. zulässige Druck von 8 bar würde aufgrund höherer Belastung die Lebensdauer des Gerätes verkürzen. Ideal ist ein Kompressor mit einem Luftvolumen von 300 – 400 l/min.
• Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar absinkt.

Wartung, Schmierung und Pflege

• Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, ist eine gewissenhafte Wartung unerlässlich.
• Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt. Korrosionsrückstände, Staub und Schmutz aus der Versor-

Benutzung

gungsleitung beeinträchtigen die Leistung und schaffen technische Probleme. Eine dem Werkzeug vorgeschaltete Wartungseinheit mit Filter und Reduzierventil entzieht der Luft Feuchtigkeit und Schmutz und regelt den Betriebsdruck.

• Reinigen Sie die Sandstrahlpistole nach der Arbeit mit einem feuchten Tuch.
• Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen enthalten, wie Benzin, Verdünnung u.a., da sie die Oberflächen beschädigen könnten.
• Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und tauchen Sie das Gerät nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr kann Schäden am Gerät verursachen. Entwässern Sie Ihren Kompressor oder Ihr Leitungssystem regelmäßig! Reinigen Sie den Luftfilter ihrer Anlage ebenfalls regelmäßig.
• Die Druckluft-Sandstrahlpistole benötigt gereinigte und ölfreie Luft. Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.
• Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die Druckluftzufuhr, die nicht bereits mit anderen Druckluftwerkzeugen verwendet wurden, welche einen Nebelöler voraussetzen.
• Ölen oder fetten Sie von Zeit zu Zeit die beweglichen Teile des Abzugsmechanismus und die des Mengenregulierers der Sandstrahlpistole.
• Reinigen Sie die Strahldüse (3) der Druckluft-Sandstrahlpistole von Zeit zu Zeit. Drehen Sie dazu den Verschraubungsring (4) gegen den Uhrzeigersinn los und ziehen Sie die Strahldüse nach vorn ab.

Lagerung

- Lagern Sie die Druckluft-Sandstrahlpistole an einem vor Staub und Schmutz geschützten, trockenen Ort.

Technische Daten | Technical Data

Arbeitsdruck	6 bar	Operating Pressure
Max. Betriebsdruck	8 bar	Max. Operating Pressure
Max. Luftverbrauch	Max. 200 l/min	Air Consumption
Strahlgutbehälter	600 cm3	Grinding Material Container
Düsendurchmesser	5 mm	Nozzle Diameter
Korngröße	# 46 - # 100(0,355 - 0,125 mm)	Grain Size
Hand-Arm-Vibration	2,6 m/s2K = 1,5 m/s2	Hand Arm Vibration
Schalldruckpegel	LpA = 75 dB (A)KpA = 3 dB (A)	Sound Pressure Level
Schallleistungspegel	LWA = 85 dB (A)KwA = 3 dB (A)	Sound Power Level
Gewicht	430 g	Weight
Druckluftanschluss	R 1/4"	Air Connection

* Geräusch- und Schwingungsbelastungen können im Gebrauch je nach Benutzungsweise des Gerätes von den angegebenen Werten abweichen.

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Wertstoffe zu.
