Produkttyp	Mobiler Verstärker mit Lautsprecher 15"
Marke	Vonyx
Modell	AP1500PA
Netzstromversorgung	220-240 VAC / 50 Hz
Integrierter Akku	Blei-Akkumulator 12 V
Mikrofone im Lieferumfang	1 UHF-Funkmikrofon, 1 UHF-Taschensender, 1 Kabelmikrofon
Fernbedienung enthalten	Ja
Medienplayer	USB, SD, Bluetooth (Formate MP3/WMA)
Equalizer	5 Bänder: 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz
Echo-Effekt	Einstellbar
Audioeingänge	XLR (Mikrofon), Klinke 6,3 mm (Mikrofon), RCA (Line)
Audioausgänge	RCA (Line)
Akku-Ladezeit	Erstladung 12 Stunden, danach monatliche Nachladung empfohlen
Sicherung	Typ und Wert am Gerät prüfen
Betriebstemperatur	5°C bis 35°C
Wartung und Reinigung	Trockenes Tuch verwenden, chemische Reinigungsmittel vermeiden
Sicherheit	Gehäuse nicht öffnen, vor Feuchtigkeit schützen, vor Reinigung Netzstecker ziehen
Ersatzteile und Reparatur	Nur Originalteile für Reparaturen verwenden
Allgemeine Informationen	Garantie erlischt bei unbefugten Änderungen oder Reparaturen

Häufig gestellte Fragen - AP1500PA Vonyx

Wie verbinde ich ein Smartphone über Bluetooth?

Drücken Sie die MODE-Taste, bis 'AUX' angezeigt wird, und aktivieren Sie dann Bluetooth auf Ihrem Smartphone. Suchen Sie nach dem Gerät 'VONYX AP' und koppeln Sie es. Wenn ein Passwort erforderlich ist, geben Sie '0000' ein.

Wie lade ich den internen Akku auf?

Schließen Sie das Gerät bei ausgeschaltetem Netzschalter an eine 220-240 V Steckdose an. Die Lade-LED leuchtet auf. Die erste Ladung sollte 12 bis 72 Stunden dauern. Laden Sie den Akku mindestens einmal im Monat nach, um eine optimale Lebensdauer zu gewährleisten.

Was tun, wenn die Sicherung durchbrennt?

Trennen Sie das Gerät vom Netz. Öffnen Sie die Sicherungshalterung auf der Rückseite mit einem kleinen Schraubendreher, entnehmen Sie die alte Sicherung und ersetzen Sie sie durch eine Sicherung gleichen Typs und Werts. Setzen Sie die Halterung wieder ein.

Wie verwende ich die Funkmikrofone?

Legen Sie die Batterien unter Beachtung der Polarität in die Mikrofone ein. Schalten Sie das System ein, dann die Mikrofone. Stellen Sie die Lautstärke der Funkmikrofone mit den Reglern für Kanal 1 und Kanal 2 am Bedienfeld ein. Aktivieren Sie den Empfang durch Drücken der Taste 'Mikrofon Ein/Aus'.

Wie stelle ich den Equalizer ein?

Der Equalizer verfügt über 5 Bänder: 100 Hz, 300 Hz, 1 kHz, 3 kHz und 10 kHz. Verwenden Sie die Schieberegler, um die Frequenzen nach Ihren Klangvorlieben anzupassen.

Wie spiele ich Musik von einem USB-Stick ab?

Stecken Sie den USB-Stick in den dafür vorgesehenen USB-Anschluss. Drücken Sie die MODE-Taste, um die USB-Funktion auszuwählen. Verwenden Sie die Tasten Play, Vor/Zurück, um die Wiedergabe zu steuern. MP3- und WMA-Dateien werden unterstützt.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, sauberes Tuch zur Reinigung des Geräts. Verwenden Sie keine chemischen Reinigungsmittel oder Aerosole, da diese die Oberfläche beschädigen könnten. Trennen Sie das Gerät vor der Reinigung vom Netz.

Kann ich das Gerät im Außenbereich verwenden?

Nein, das Gerät ist nur für den Innenbereich ausgelegt. Setzen Sie es nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlagsgefahr zu vermeiden.

Wie entsorge ich den Altakku?

Wenn der Bleiakku beschädigt oder am Ende seiner Lebensdauer ist, ersetzen Sie ihn durch einen Akku gleichen Typs. Entsorgen Sie den alten Akku gemäß den örtlichen Vorschriften in einem geeigneten Recyclingbehälter.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Akku geladen ist. Kontrollieren Sie den Zustand der Sicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachtechniker.

BEDIENUNGSANLEITUNG AP1500PA Vonyx

BEDIENINGSPANEEL EN AANSLUITINGEN

1. Microfooningang Kanaal 1

Vielen Dank für den Kauf diesen Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Mänglichkeiten, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

-Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu konnen.
- Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
- Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
- Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
- Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüfungsschlitze abdecken.
- Das Gerät ist nicht für Dauerbetrieb geeignet.
- Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
- Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
- Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
- Den Stecker nie mit nassen Handen in eine Netzsteckdose stecken oder abziehen.
- Wenn sowohl der Stecker und/oder die Netzschur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
- Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerätarf nicht an einen Dimmer angeschlossen werden.
- Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
- Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.
• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachvet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit sauberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dazu, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prufen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lentk die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen KurzschluB treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verwällt ebenfalls bei Unfallen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät noch nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie noch den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk darüber geschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät dar nicht in Betrieb genommen werden, nach dem es von einem kalten in einen warmen Raum gebracht wurde. Das ], bis es Zimmertemperatur erreicht hat!

Inhalt:

AP1200PA Mobile Amplifier 12"			AP1500PA Mobile Amplifier 15"
Ref.nr:	170.334	170.335	170.337	170.338
UHF Funkmikrofon	2 Stücke	1 Stück	2 Stücke	1 Stück
UHF Bodypack	-	1 Stück	-	1 Stück
Kabelmikrofon	-	1 Stück	-	1 Stück
Fernbedienung	1 Stück	1 Stück	1 Stück	1 Stück

NETZANSCHLUSS

Die benotigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschäftet werden. Bevor Sie eine Spannung anlagen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

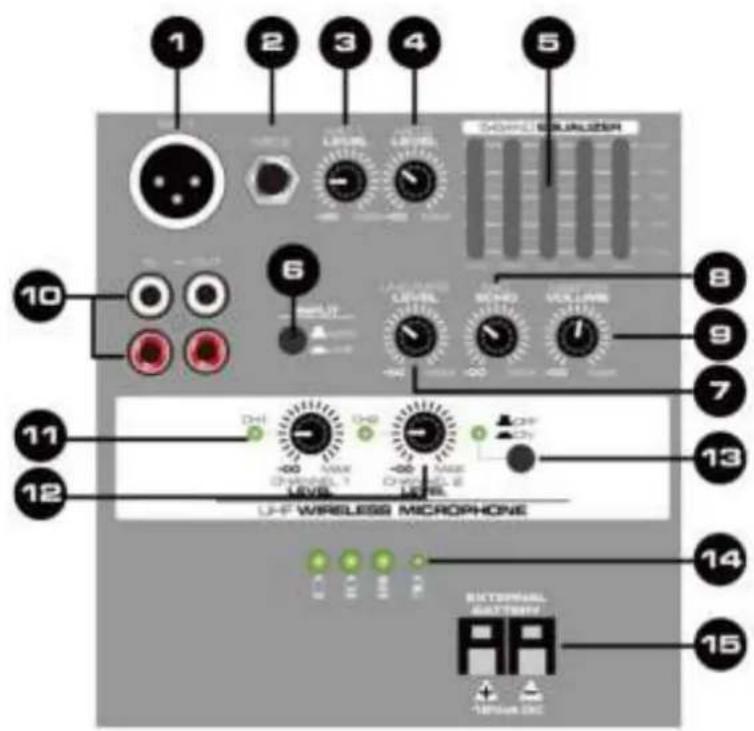

BEDIENELEMENTE UND ANSCHLUSSE

1. Mikrofoneingang Kanal 1

XLR Klinkenbuchsen zum Anschluss von Mikrofon Kanal 1.

1. Mikrofoneingang Kanal2

XLR Klinkenbuchsen zum Anschluss von Mikrofon Kanal 2.

1. Mikrofonregler Kanal 1

Einstellen der Signalpegel von Mikrofon Kanal 1.

1. Mikrofonregler Kanal 2

Einstellen der Signalpegel von Mikrofon Kanal 2.

1. Klangreglung

5-Band-Equalizer fur das Mastersignal. Die regelbaren Frequenzen sind 100Hz, 300Hz, 1kHz, 3kHz, 10kHz.

1. Eingangswahlschalter

Wählt das Eingangssignal:

• Taste nicht gedrück: Signal des mediaplayer.

• Taste betätigt: Signal des Line-eingang.

• Line/MP3 Level

Einstellen Signalpegel fur Line-oder mediaplayer-Signal.

1. Mikrofon Echo

Einstellen Intensität des Echoeffektos.

1. Master Lautstärkteregler

Einstellen das Mastersignal.

1. Line Ein-/ Ausgang

Cinch Ein- und Ausgang fur den Anschluss von Audio-Geräten mit Line-Pegel-Ausgang (z. B. Mischpult, CD-player, Audiorecorder).

1. Funkmikrofon regler Kanal 1

Einstellen Signalpegel für UHF Funkmikrofon Kanal 1.

1. Funkmikrofon regler Kanal 2

Einstellen Signalpegel für UHF Funkmikrofon Kanal 2.

13. Mikrofon EIN/AUS Schalter

• Taste nicht gedrückt: Empfangen kein Signal von Funkmikrofonden.
• Taste betätigt: Empfangen Signal von Funkmikrofonen.

14. Batterieanzeige

LED-Anzeige für die Batteriekapazität und Lade.

15. Externer Akku

Anschluss für alternative Stromversorgung von einer 12Volt DC Quelle.

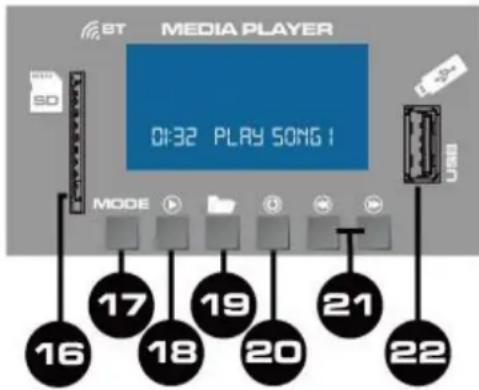

16. SD SD-Anschluss

SD-Anschluss zum Einsteinen eines SD- und MMC-Speicherkarten. Die Kontakte der Karte müssen nach unterzeigen.

17. Taste Mode

Drucken Sie diese Taste zur Auswahlt BT / USB / SD-Funktion.

18. Taste Play

Zum Umschalten zwischen Wiedergabe und Pause.

19. Taste Folder

Drücken Sie die Taste zum Öffnen der Ordnerstruktur auf dem USB- oder SD-Karte.

20. Taste Repeat

Drücken Sie die Taste, um eine oder alle Songs zu wiederholen.

21. Taste Rücklauf / Vorlauf

Zur Titelwahl (kurzer Tastendruck) und zum Schnellen Vor-/Rücklauf (langer Tastendruck).

22. USB-Anschluss

USB-Anschluss zum Einstecken eines USB Speichergeräts.

UHF FUNKMIKROFON

Entfern Sie die Abdeckung des Batteriefachs des Mikrofons, legen Sie die Batterie ein (bitte Polarität beachten) und stellen Sie alle Lautstärkeregler auf Minimum. Schalten Sie das System ein (ON) und die Power-LED leuchtet. Schalten Sie das Mikrofon ein und stellen Sie die Lautstärkeregler auf die gewünschte Position.

Achten Sie auf Mikrofon Feedback (Pfeifton). Reduzieren Sie die Treble-Signalstarke, wenn das Problem noch immer da ist dann die Lautstarke reduzieren oder das Audio System verschieben. Halten Sie das Mikrofon nicht zu nahe an den Laufsprecher (n).

AUFLADEN DES AKKUS

Bevor Sie these mobile System gebrauchen, sollte den eingebauten 12V-Akku 12 Stunden aufgeladen werden. Wenn der Ein / Aus-Schalter auf "Aus/OFF" steht und das System wird mit einer Steckdose (220-240Vac/50Hz) verbunden, wird der Akku geladen und die Ladeanzeige leuchtet!!

HINWEIS: Ziehen Sie den Stecker aus der Steckdose, wenn der Akku vollständig geladen ist!!

Bevor das Gerät das erste Mal betätigt wird, laden Sie den Akku mindestens 12 Stunden und maximal 72 Stunden! Batterie solle regelmäß aufgeladen werden. Für eine optimale Lebensdauer sollte die Batterie mindestens 1x pro Monat aufgeladen werden.itte beachten Si dass, wenn die Batterie 6 Wcchen nicht geladen ist, diese nicht mehr Funktioniert !!

VERBINDEN BT-GERÄT

BT

1. Stellen Sie die Suchfunktion auf das BT-Gerät ein, das Sie abspielen möchten. Siehe Bedienungsanleitung für diese Gerät.
2. Drücken Sie die Taste "MODE" bis "AUX" im Display wird angezeigt und aktivieren Sie die BT-Funktion von mediaplayer.
3. Suchen Sie auf Ihr hem BT-Gerat "VONYX AP" und stellen Sie die Verbindung her

Wenn Kennwort erforderlich ist, konnen Sie "0000" eingeben.

SICHERUNGSECHSEL

Wen die Feinsicherung des Gerates defekt ist, darf these nur durch eine Sicherung gleichen Typers ersetzt werden. Vor dem Sicherungswechsel ist das Gerat allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorphensweise:

Schnitt 1: Offnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schnitt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
