Produkttyp	Objektiv
Marke	Olympus
Modell	ED 17mm F1.2 PRO
Brennweite	17 mm (entspricht 34 mm bei 35 mm)
Maximale Blende	f/1.2
Bildwinkel	65°
Optischer Aufbau	11 Gruppen, 15 Linsen
Blendenbereich	f/1.2 bis f/16
Minimale Fokusentfernung	0,2 m
Abmessungen	∅ 68,2 × 87 mm
Filterdurchmesser	62 mm
Bajonett	Micro Four Thirds
Fokuseinstellung	Umschaltung AF/MF über Ring
Zusätzliche Funktionen	L-Fn-Taste, Bajonett-Gegenlichtblende
Pflege	Staub ausblasen, mit Reinigungstuch abwischen
Sicherheit	Nicht durch das Objektiv in die Sonne schauen

Häufig gestellte Fragen - ED 17mm F1.2 PRO OLYMPUS

Wie schaltet man auf manuelle Fokussierung (MF) um?

Drehen Sie den Fokusring, bis die Entfernungsanzeige sichtbar wird. Das Objektiv arbeitet dann im MF-Modus, unabhängig von der Kameraeinstellung.

Wozu dient die L-Fn-Taste?

Die L-Fn-Taste stoppt den Autofokus, wenn sie gedrückt wird. Sie können ihr je nach Kamera andere Funktionen zuweisen.

Wie reinige ich das Objektiv?

Blasen Sie den Staub mit einem Blasebalg aus und wischen Sie dann vorsichtig mit einem Objektiv-Reinigungstuch.

Kann ich mehrere Filter gleichzeitig verwenden?

Es wird nicht empfohlen, mehrere Filter zu stapeln, da dies zu Vignettierung (abgeschnittene Bildränder) führen kann. Verwenden Sie wenn möglich einen einzelnen dünnen Filter.

Ist der Blitz mit diesem Objektiv kompatibel?

Ja, aber das Blitzlicht kann je nach Winkel durch das Objektiv oder die Gegenlichtblende blockiert werden. Überprüfen Sie die Schattenwürfe.

Wie befestige ich die Gegenlichtblende?

Richten Sie die Markierung auf der Gegenlichtblende an der des Objektivs aus und drehen Sie sie bis sie einrastet. Zum Abnehmen drücken Sie die Entriegelungstaste und drehen Sie sie.

Was ist die minimale Fokusentfernung?

Die minimale Entfernung beträgt 0,2 m (7,9 Zoll) vom Motiv zum Sensor.

Kann ich dieses Objektiv ohne Adapter an einer Olympus-Kamera verwenden?

Ja, da es das Micro Four Thirds-Format hat, ist es mit allen Olympus- und Panasonic-Kameras mit diesem Bajonett kompatibel.

Ist das Objektiv wetterfest?

Die Anleitung erwähnt keine Abdichtung. Bei feuchtem Wetter treffen Sie Vorsichtsmaßnahmen.

Was tun, wenn der Autofokus nicht funktioniert?

Überprüfen Sie die Position des Fokusrings: Wenn die Entfernungsanzeige sichtbar ist, befindet sich das Objektiv im MF-Modus. Drehen Sie den Ring, um in den AF-Modus zu wechseln.

BEDIENUNGSANLEITUNG ED 17mm F1.2 PRO OLYMPUS

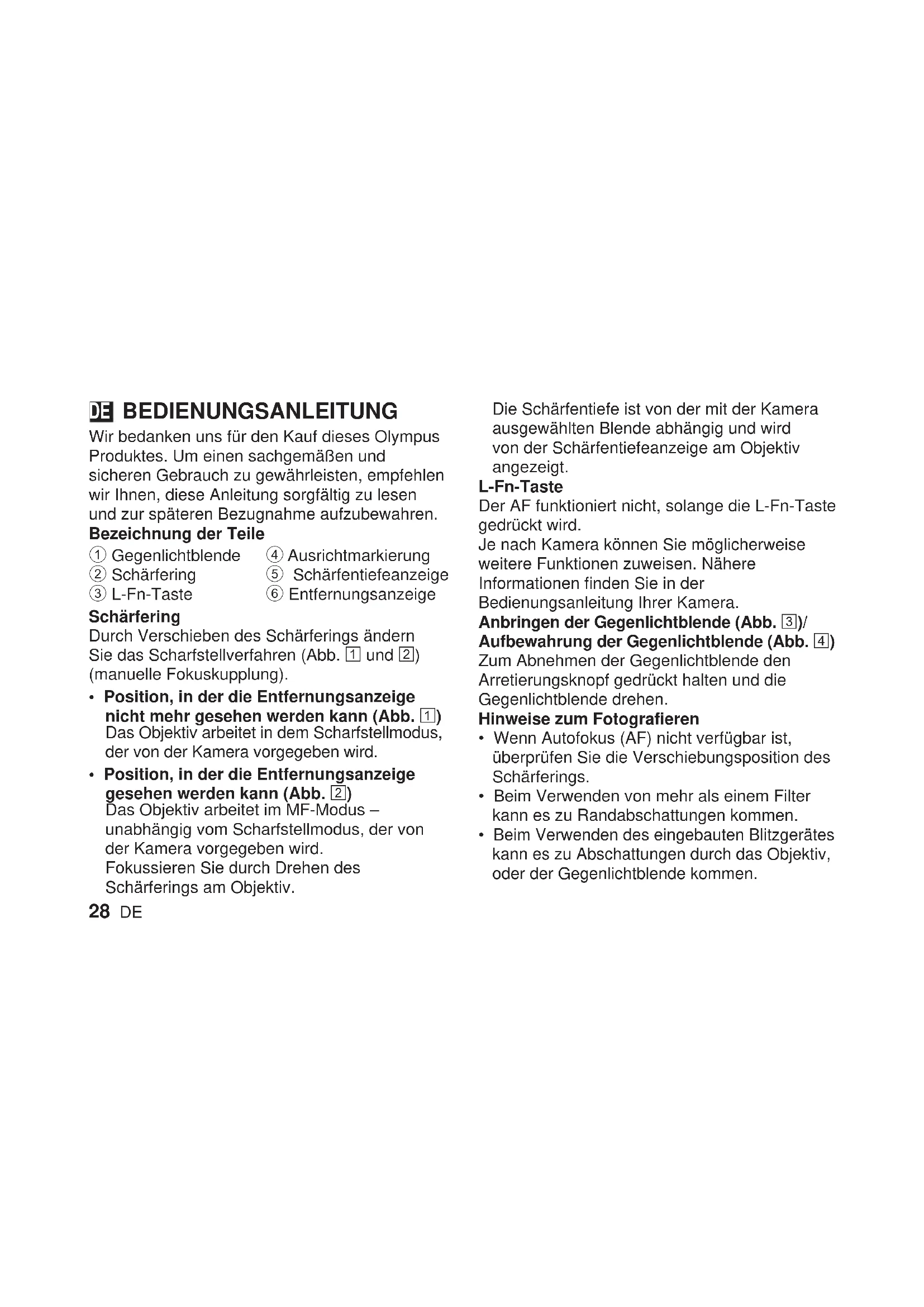

DE BEDIENUNGSANLEITUNG

Wir bedanken uns für den Kauf dieses Olympus Produktes. Um einen sachgemäßen und sicheren Gebrauch zu gewährleisten, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen und zur späteren Bezugnahme aufzubewahren.

Bezeichnung der Teile

① Gegenlichtblende
② Schärfering
③ L-Fn-Taste

④ Ausrichtmarkierung
⑤ Schärfentiefeanzeige
⑥ Entfernungsanzeige

Schärfering

Durch Verschieben des Schärferings ändern Sie das Scharfstellverfahren (Abb. 1 und 2) (manuelle Fokuskupplung).

• Position, in der die Entfernungsanzeige nicht mehr gesehen werden kann (Abb. 1) Das Objektiv arbeitet in dem Scharfstellmodus, der von der Kamera vorgegeben wird.
• Position, in der die Entfernungsanzeige gesehen werden kann (Abb. 2)

Das Objektiv arbeitet im MF-Modus – unabhängig vom Scharfstellmodus, der von der Kamera vorgegeben wird.

Fokussieren Sie durch Drehen des Schärferings am Objektiv.

Die Schärfentiefe ist von der mit der Kamera ausgewählten Blende abhängig und wird von der Schärfentiefeanzeige am Objektiv angezeigt.

L-Fn-Taste

Der AF funktioniert nicht, solange die L-Fn-Taste gedrückt wird.

Je nach Kamera können Sie möglicherweise weitere Funktionen zuweisen. Nähere Informationen finden Sie in der Bedienungsanleitung Ihrer Kamera.

Anbringen der Gegenlichtblende (Abb. 3)/ Aufbewahrung der Gegenlichtblende (Abb. 4)

Zum Abnehmen der Gegenlichtblende den Arretierungsknopf gedrückt halten und die Gegenlichtblende drehen.

Hinweise zum Fotografieren

• Wenn Autofokus (AF) nicht verfügbar ist, überprüfen Sie die Verschiebungsposition des Schärferings.
• Beim Verwenden von mehr als einem Filter kann es zu Randabschattungen kommen.

• Beim Verwenden des eingebauten Blitzgerätes kann es zu Abschattungen durch das Objektiv, oder der Gegenlichtblende kommen.

• Der Schärfeabstand kann sich beim Verschieben des Schärferings ändern.
  • Die Entfernungs- und Schärfentiefeanzeigen sind nur als Optimierungshilfen gedacht.

Technische Daten

Fassung : Micro Four Thirds Bajonett Brennweite : 17 mm (entspricht einem 34 mm Objektiv an einer 35 mm-Kamera)

Konstruktion : 11 Gruppen, 15 Linsen

Entfernung : 0,2 m bis ∞ (unendlich)

Scharfstellung : AF/MF-Umschaltung

Gewicht : 390 g (ohne Gegen und Objektivdeckel)

Abmessungen : Max. Durchmesser ∅ 68,2 × Länge 87 mm

Gegenlichtblendenfassung : Bajonett

Filtergewindedurchmesser : ∅ 62 mm

* Änderungen der technischen Daten ohne Vorankündigung des Herstellers jederzeit vorbehalten.

Wartung

Blasen Sie den Staub von den Objektiven herunter, indem Sie einen handelsüblichen Blasebalg verwenden. Die Objektivlinsen reinigen Sie vorsichtig mit Linsenreinigungspapier.

Sicherheitshinweise: Bitte unbedingt die nachfolgenden Informationen lesen

Achtung: Sicherheitshinweise

• Das Objektiv nicht direkt auf die Sonne ausrichten. Dies kann zur Erblindung oder Sehschäden führen.
• Das Objektiv nur mit angebrachten Objektivdeckeln aufbewahren. Falls Sonnenstrahlen durch das Objektiv gebündelt werden, besteht Feuergefahr!
• Niemals das an der Kamera montierte Objektiv direkt auf die Sonne richten. Andernfalls können die einfallenden Sonnenstrahlen optisch stark gebündelt werden, so dass schwere Schäden auftreten können und/oder Feuergefahr besteht.

Micro Four Thirds und das Micro Four Thirds Logo sind Warenzeichen bzw. eingetragene Warenzeichen der OLYMPUS CORPORATION.

Für Europa

Dieses Symbol [durchgestrichene Mülltonne nach WEEE Anhang IV] weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin. Bitte werfen Sie das Gerät nicht in den Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und nutzen dieses zur Entsorgung.

- Technische Unterstützung für Kunden in Europa

Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder wenden Sie sich telefonisch unter einer dieser Rufnummern an uns: 00800 - 67 10 83 00 (gebührenfrei) +49 40 - 237 73 899 (gebührenpflichtig)

Die Software in diesem Objektiv enthält möglicherweise Software von Drittanbietern. Jede Software von Drittanbietern beinhaltet Nutzungsbedingungen, die von den Besitzern oder Lizenznehmern dieser Software gestellt werden, und unter denen die Software Ihnen zur Verfügung gestellt wird.

Diese Bedingungen und andere Hinweise zu Software von Drittanbietern finden Sie in der Hinweise-PDF-Datei der Software, zu finden unter

http://www.olympus.co.jp/en/support/img/digicamera/download/notice/notice.cfm
