Marke	Hyundai
Modell	57501
Produkttyp	Hochdruckreiniger
Netzspannung	230 V
Netzfrequenz	50 Hz
Leistung	1400 W
Arbeitsdruck	70 bar
Maximaldruck	105 bar
Wasserverbrauch	5,5 L/min
Maximale Wassertemperatur	50 °C
Gewicht	7,0 kg
Reinigbare Materialien	Stein, Holz, Metall, Kunststoff
Strahlart	Einstellbar (Punktstrahl oder Flächenstrahl)
Sicherheit	Sicherheitsverriegelung am Griff, automatische Abschaltung bei Überhitzung, automatische Abschaltung beim Loslassen des Abzugs
Wartung	Regelmäßige Reinigung des Einlassfilters und der Düse, Verwendung von Frostschutzmittel bei längerer Lagerung
Ersatzteile	Hochdruckschlauch, Anschlüsse, Düse, Dichtungen
Garantie	Siehe beigefügte Garantiebedingungen
Wasseranschluss	Direkt am Gartenschlauch (max. Wasserdruck nicht angegeben)

Häufig gestellte Fragen - 57501 HYUNDAI

Wie hoch ist die Leistung des Hochdruckreinigers Hyundai 57501?

Der Hyundai 57501 hat eine Leistung von 1400 W.

Welchen maximalen Druck kann dieses Gerät erreichen?

Der maximale Druck beträgt 105 bar Spitzendruck.

Kann ich heißes Wasser mit diesem Reiniger verwenden?

Ja, aber die Wassertemperatur darf 50 °C nicht überschreiten.

Wie stelle ich den Wasserstrahl ein?

Drehen Sie die Düse (10) nach links für einen Punktstrahl und nach rechts für einen Flächenstrahl.

Was tun, wenn der Druck während der Benutzung nachlässt?

Überprüfen und reinigen Sie den Wassereinlassfilter sowie die Düse mit dem mitgelieferten Reinigungswerkzeug.

Ist es sicher, den Strahl auf elektrische Kabel zu richten?

Nein, richten Sie den Wasserstrahl niemals auf Kabel oder Steckdosen wegen der Gefahr eines Stromschlags.

Wie pflege ich den Reiniger nach längerer Inaktivität?

Bevor Sie das Gerät länger als 3 Monate lagern, lassen Sie etwas Frostschutzmittel durch die Pumpe laufen, um Frost und Oxidation zu vermeiden.

Was tun, wenn das Gerät nicht startet?

Stellen Sie sicher, dass der Abzug betätigt wird, um den Druck abzulassen, dass der Stecker richtig eingesteckt ist und dass der Thermoschalter nicht ausgelöst hat. Lassen Sie den Motor bei Bedarf abkühlen.

Kann ich Reinigungsmittel mit diesem Gerät verwenden?

Verwenden Sie nur Reinigungsmittel mit einem pH-Wert zwischen 6 und 8. Verwenden Sie keine Säuren oder entflammbaren Flüssigkeiten.

Wie installiere ich den Hochdruckschlauch?

Schrauben Sie die Überwurfmutter des Schlauches auf den Anschluss des Pistolengriffs und auf den Anschluss der Maschine. Ziehen Sie die Muttern fest an.

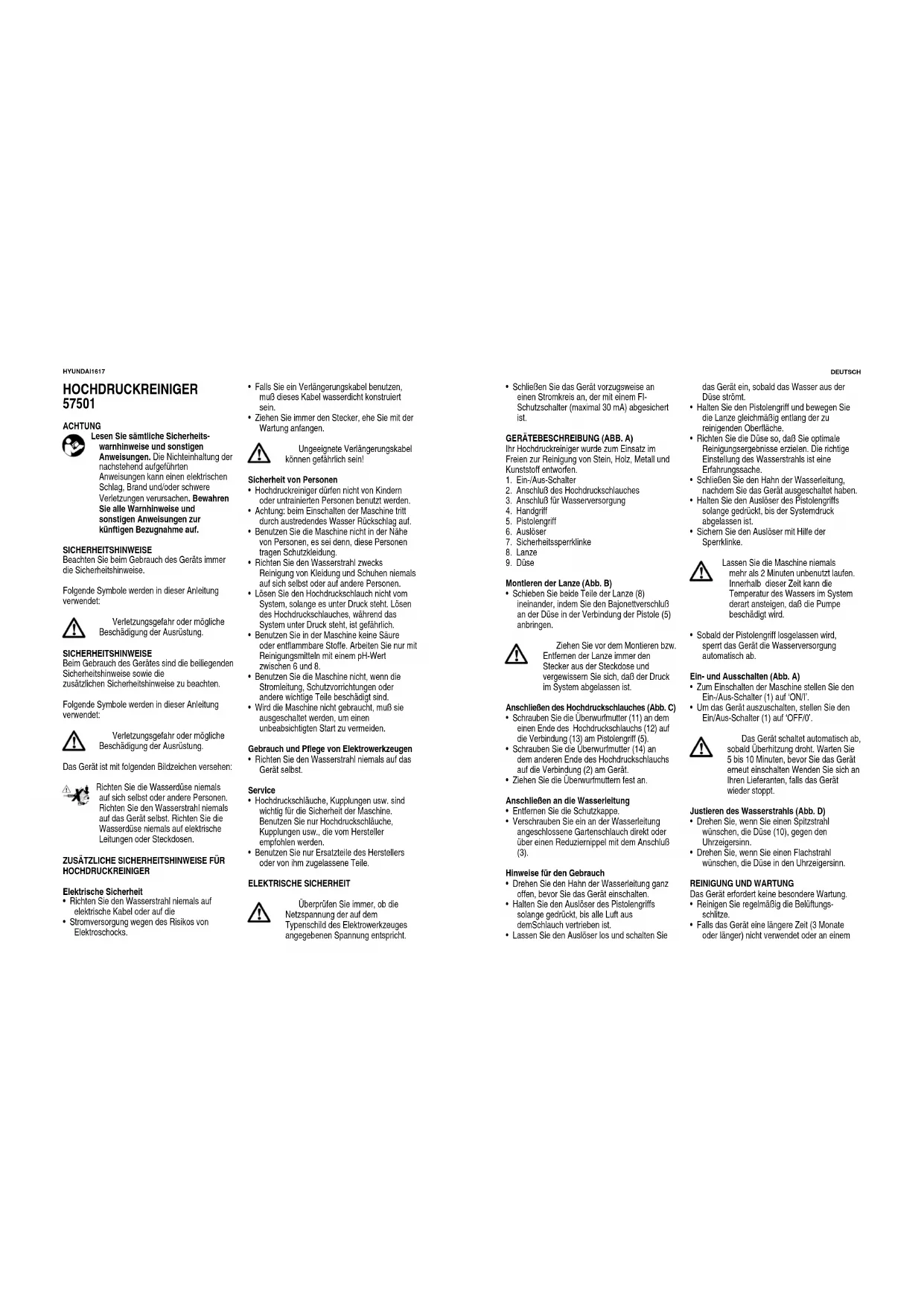

BEDIENUNGSANLEITUNG 57501 HYUNDAI

ELEKTRISCHE VEILIGHEID

TECHNISCHE GEGEVENS 57501

Lesen Sie sämtliche Sicherheits- warnhinweise und sonstigen Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Warnhinweise und sonstigen Anweisungen zur künftigen Bezugnahme auf.

SICHERHEITSHINWEISE

Beachten Sie beim Gebrauch des Geräts immer die Sicherheitshinweise.

Folgende Symbole werden in dieser Anleitung verwendet:

Verletzungsgefahr oder mögliche Beschädigung der Ausrüstung.

SICHERHEITSHINWEISE

Beim Gebrauch des Gerätes sind die beiliegenden Sicherheitshinweise sowie die zusätzlichen Sicherheitshinweise zu beachten.

Folgende Symbole werden in dieser Anleitung verwendet:

Verletzungsgefahr oder mögliche Beschädigung der Ausrüstung.

Das Gerät ist mit folgenden Bildzeichen versehen:

Richten Sie die Wasserdüse niemals auf sich selbst oder andere Personen. Richten Sie den Wasserstrahl niemals auf das Gerät selbst. Richten Sie die Wasserdüse niemals auf elektrische Leitungen oder Steckdosen.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR HOCHDRUCKREINIGER

Elektrische Sicherheit

• Richten Sie den Wasserstrahl niemals auf elektrische Kabel oder auf die

• Stromversorgung wegen des Risikos von Elektroschocks.

• Falls Sie ein Verlängerungskabel benutzen, muß dieses Kabel wasserdicht konstruiert sein.

• Ziehen Sie immer den Stecker, ehe Sie mit der Wartung anfangen.

Ungeeignete Verlängerungskabel können gefährlich sein!

Sicherheit von Personen

• Hochdruckreiniger dürfen nicht von Kindern oder untrainierten Personen benutzt werden
• Achtung: beim Einschalten der Maschine tritt durch austredendes Wasser Rückschlag auf
• Benutzen Sie die Maschine nicht in der Nähe von Personen, es sei denn, diese Personen tragen Schutzkleidung.
• Richten Sie den Wasserstrahl zwecks Reinigung von Kleidung und Schuhen niemals auf sich selbst oder auf andere Personen.
• Lösen Sie den Hochdruckschlauch nicht vom System, solange es unter Druck steht. Lösen des Hochdruckschlauches, während das System unter Druck steht, ist gefährlich.
• Benutzen Sie in der Maschine keine Säure oder entflammbare Stoffe. Arbeiten Sie nur mit Reinigungsmitteln mit einem pH-Wert zwischen 6 und 8.
• Benutzen Sie die Maschine nicht, wenn die Stromleitung, Schutzvorrichtungen oder andere wichtige Teile beschädigt sind.
• Wird die Maschine nicht gebraucht, muß sie ausgeschaltet werden, um einen unbeabsichtigten Start zu vermeiden.

Gebrauch und Pflege von Elektrowerkzeugen

- Richten Sie den Wasserstrahl niemals auf das Gerät selbst.

Service

• Hochdruckschläuche, Kupplungen usw. sind wichtig für die Sicherheit der Maschine. Benutzen Sie nur Hochdruckschläuche, Kupplungen usw., die vom Hersteller empfohlen werden.
• Benutzen Sie nur Ersatzteile des Herstellers oder von ihm zugelassene Teile.

ELEKTRISCHE SICHERHEIT

Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

DEUTSCH

- Schließen Sie das Gerät vorzugsweise an einen Stromkreis an, der mit einem FI-Schutzschalter (maximal 30 mA) abgesichert ist.

GERÄTEBESCHREIBUNG (ABB. A)

Ihr Hochdruckreiniger wurde zum Einsatz im Freien zur Reinigung von Stein, Holz, Metall und Kunststoff entworfen.

1. Ein-/Aus-Schalter
2. Anschluß des Hochdruckschlauches
3. Anschluß für Wasserversorgung
4. Handgriff
5. Pistolengriff
6. Auslöser
7. Sicherheitssperrklinke
8. Lanze
9. Düse

Montieren der Lanze (Abb. B)

- Schieben Sie beide Teile der Lanze (8) ineinander, indem Sie den Bajonettverschluß an der Düse in der Verbindung der Pistole (5) anbringen.

Ziehen Sie vor dem Montieren bzw. Entfernen der Lanze immer den Stecker aus der Steckdose und vergewissem Sie sich, daß der Druck im System abgelassen ist.

Anschließen des Hochdruckschlauches (Abb. C)
- Schrauben Sie die Überwurfmutter (11) an dem einen Ende des Hochdruckschlauchs (12) auf die Verbindung (13) am Pistolengriff (5).
- Schrauben Sie die Überwurfmutter (14) an dem anderen Ende des Hochdruckschlauchs auf die Verbindung (2) am Gerät.
• Ziehen Sie die Überwurfmuttern fest an.

Anschließen an die Wasserleitung

• Entfernen Sie die Schutzkappe.
- Verschrauben Sie ein an der Wasserleitung angeschlossene Gartenschlauch direkt oder über einen Reduziemippel mit dem Anschluß (3).

Hinweise für den Gebrauch

• Drehen Sie den Hahn der Wasserleitung ganz offen, bevor Sie das Gerät einschalten.
• Halten Sie den Auslöser des Pistolengriffs solange gedrückt, bis alle Luft aus demSchlauch vertrieben ist.
• Lassen Sie den Auslöser los und schalten Sie

das Gerät ein, sobald das Wasser aus der Düse strömt.

• Halten Sie den Pistolengriff und bewegen Sie die Lanze gleichmäßig entlang der zu reinigenden Oberfläche.
• Richten Sie die Düse so, daß Sie optimale Reinigungsergebnisse erzielen. Die richtige Einstellung des Wasserstrahls ist eine Erfahrungssache.
• Schließen Sie den Hahn der Wasserleitung, nachdem Sie das Gerät ausgeschaltet haben.
• Halten Sie den Auslöser des Pistolengriffs solange gedrückt, bis der Systemdruck abgelassen ist.
• Sichern Sie den Auslöser mit Hilfe der Sperrklinke.

Lassen Sie die Maschine niemals mehr als 2 Minuten unbenutzt laufen. Innerhalb dieser Zeit kann die Temperatur des Wassers im System derart ansteigen, daß die Pumpe beschädigt wird.

- Sobald der Pistolengriff losgelassen wird, sperrt das Gerät die Wasserversorgung automatisch ab.

Ein- und Ausschalten (Abb. A)

• Zum Einschalten der Maschine stellen Sie den Ein-/Aus-Schalter (1) auf 'ON/I'.
• Um das Gerät auszuschalten, stellen Sie den Ein/Aus-Schalter (1) auf 'OFF/0'.

Das Gerät schaltet automatisch ab, sobald Überhitzung droht. Warten Sie 5 bis 10 Minuten, bevor Sie das Gerät erneut einschalten Wenden Sie sich an Ihren Lieferanten, falls das Gerät wieder stoppt.

Justieren des Wasserstrahls (Abb. D)

• Drehen Sie, wenn Sie einen Spitzstrahl wünschen, die Düse (10), gegen den Uhrzeigersinn.
• Drehen Sie, wenn Sie einen Flachstrahl wünschen, die Düse in den Uhrzeigersinn.
  Das Gerät erfordert keine besondere Wartung.
• Reinigen Sie regelmäßig die Belüftungsschlitze.
• Falls das Gerät eine längere Zeit (3 Monate oder länger) nicht verwendet oder an einem

REINIGUNG UND WARTUNG

HYUNDAI1819

nicht beheizten Ort aufbewahrt wird, so sollten Sie den Motor vor der Aufbewahrung etwas Frostschutzmittel ansaugen lassen, damit das Gerät vor Frost und Korrosion geschützt ist.

Reinigen des Einlaßfilters

Überprüfen Sie vor jedem Gebrauch das Einlaßfilter (15) und reinigen Sie es bei Bedarf.

• Verwenden Sie Ihre Finger, um das Filter vom Anschluß (3) zu entfernen. Vermeiden Sie eine Beschädigung des Filters.
• Verwenden Sie Ihre Finger, um das Filter wieder anzubringen.
• Überprüfen Sie, ob das Filter wieder ordnungsgemäß im Anschluß angebracht wurde.

Reinigen des Sprühkopfes (Abb. E)

Falls während des Gebrauchs der Wasserstrahl nachläßt oder stoppt, ist die Düse zu reinigen.

• Vergewissern Sie sich, daß das Gerät ausgeschaltet und der Wasserhahn geschlossen ist.
• Verwenden Sie den mitgelieferten Dorn (16), um die Öffnung (17) in der Düse (9) zu reinigen.

TECHNISCHE DATEN 57501

Netzspannung V

Netzfrequenz Hz

Leistungsaufnahme W

Betriebsdruck		bar	70
Max. Betriebsdruck bar 105 Wasserverbrauch	l/min	5,5
Max. Druck der Wasserversorgung		bar	4
Max. Wassertemperatur °C	50 kg
Gewicht		7,0

GARANTIE

Siehe beiliegende Garantiebestimmungen.

UMWELT

Entsorgung

Ihr Produkt, das Zubehör und die Verpackung sollte umweltfreundlich getrennt recycelt werden.

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronikschrott sowie für die Umsetzung im Hinblick auf die nationalen Gesetze müssen ausgediente Elektrowerkzeuge getrennt gesammelt und umweltfreundlich entsorgt werden.

230Änderungen vorbehalten; Spezifikationen können düne weitere Benachrichtigung geändert werden. 1.400

MÖGLICHE PROBLEMEN UND LÖSUNGEN
Symptom	Mögliche Ursachen	Lösungen
Rauchentwicklung im Gerät	1. Überhitzung 1. Stellen Sie das Steckdose verbunden oder defekt3. Verlängerungskabel ist zu lang oder Drahtgröße zu gering4. Hauptstromzufuhr ist zu gering5. Thermosicherheitsschalter ist aktiviert	Gerät ab und nehmen Sie Kontakt mit Ihrem Händler auf1. Drücken Sie auf die Pistole2. Überprüfen Sie den Stecker, die Steckdose und die Sicherung3. Entfernen Sie das Verlängerungskabel4. Stellen Sie sicher, dass die Stromspannung der Hauptstromversorgung den Anforderungen entspricht5. Schalten Sie das Gerät ab und lassen Sie den Motor abkühlen

DEUTSCH

MÖGLICHE PROBLEMEN UND LÖSUNGEN
Die Pumpe erreicht nicht den notwendigen Druck	1. Wasseransaugfilter ist verstopft2. Pumpe saugt Luft aus dem Schlauch3. Abgenutzte Düse oder falsche Größe4. Austrittsöffnung ist verstopft oder abgenutzt5. Ventile sind verstopft oder abgenutzt	1. Reinigen Sie den Wasseransaugfilter2. Stellen Sie sicher, dass die Anschlüsse und Verschlussringe ordnungsgemäß festgezogen sind3. Bitte selbst reinigen oder ihren Händler fragen4. Kontaktieren Sie den Händler5. Kontaktieren Sie den Händler
Schwankender Druck	1. Pumpe saugt Luft an2. Verstopfte Düse3. Verschmutzte, abgenutzte oder verklemmte Ventile4. Abgenutzte Wasserdichtungen	1. Überprüfen Sie, dass Schläuche und Anschlüsse festgezogen sind2. Säubem Sie die Düse mit einem Düsenreiniger3. Kontaktieren Sie den Händler4. Kontaktieren Sie den Händler
