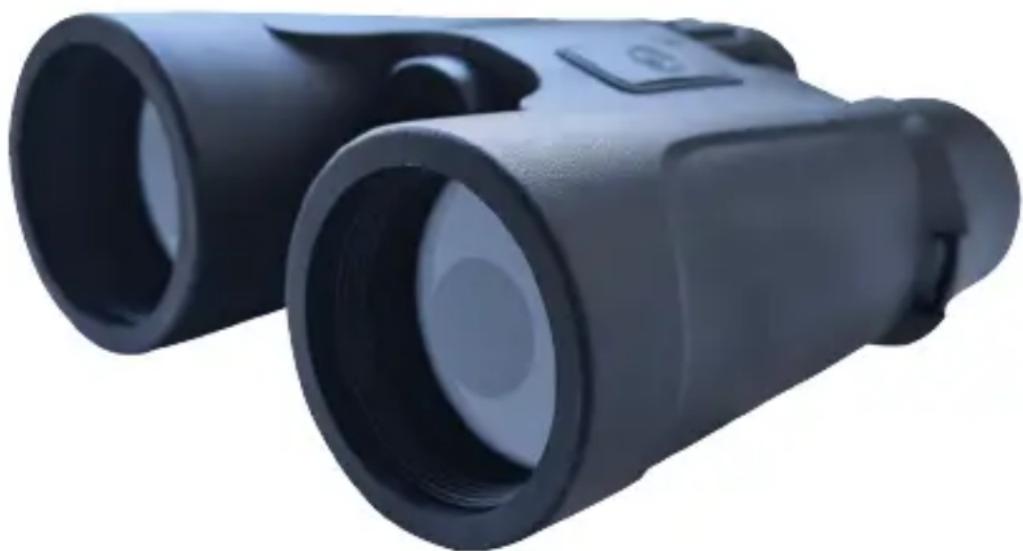

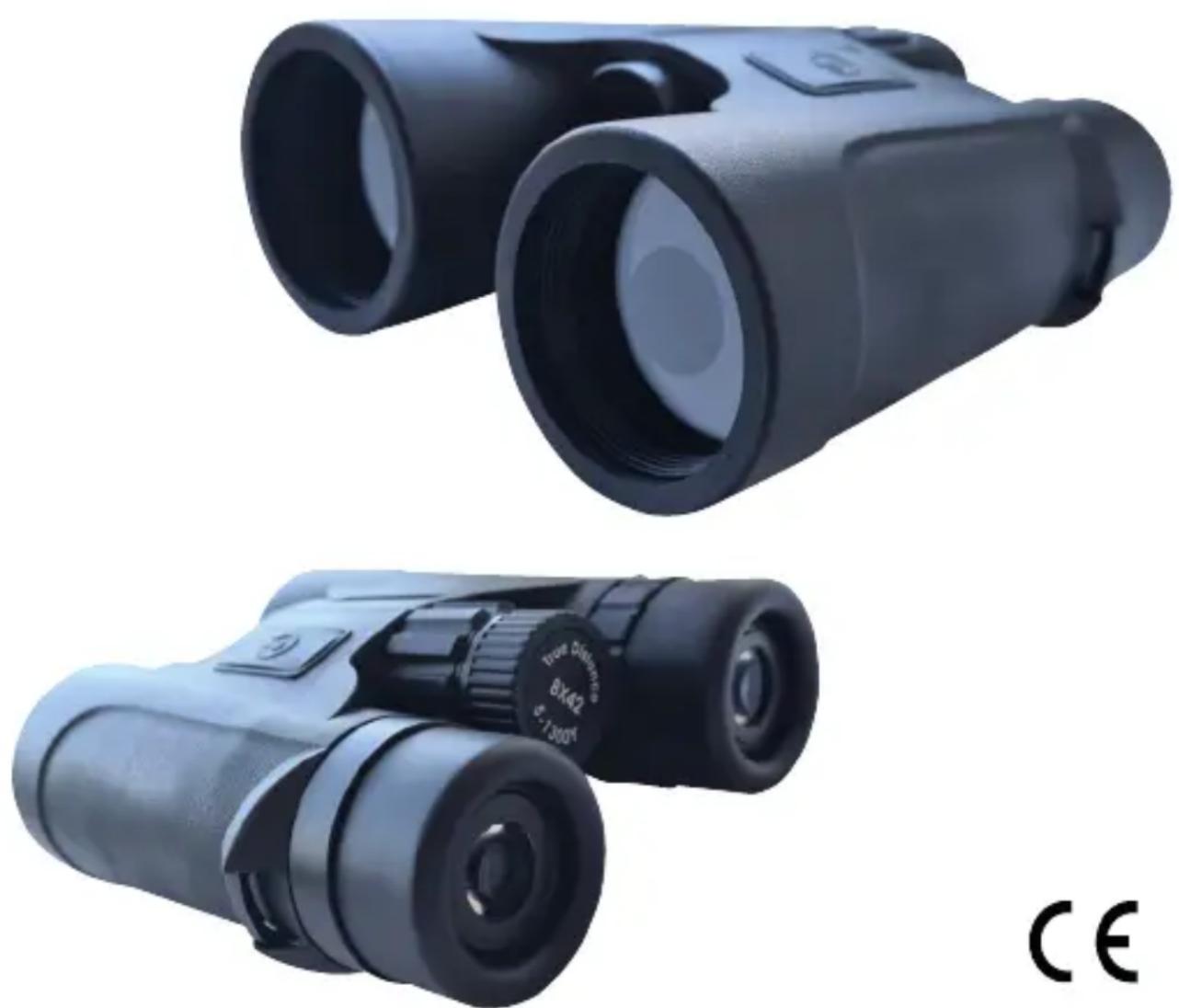

BEDIENUNGSANLEITUNG 32188 Berger & Schröter

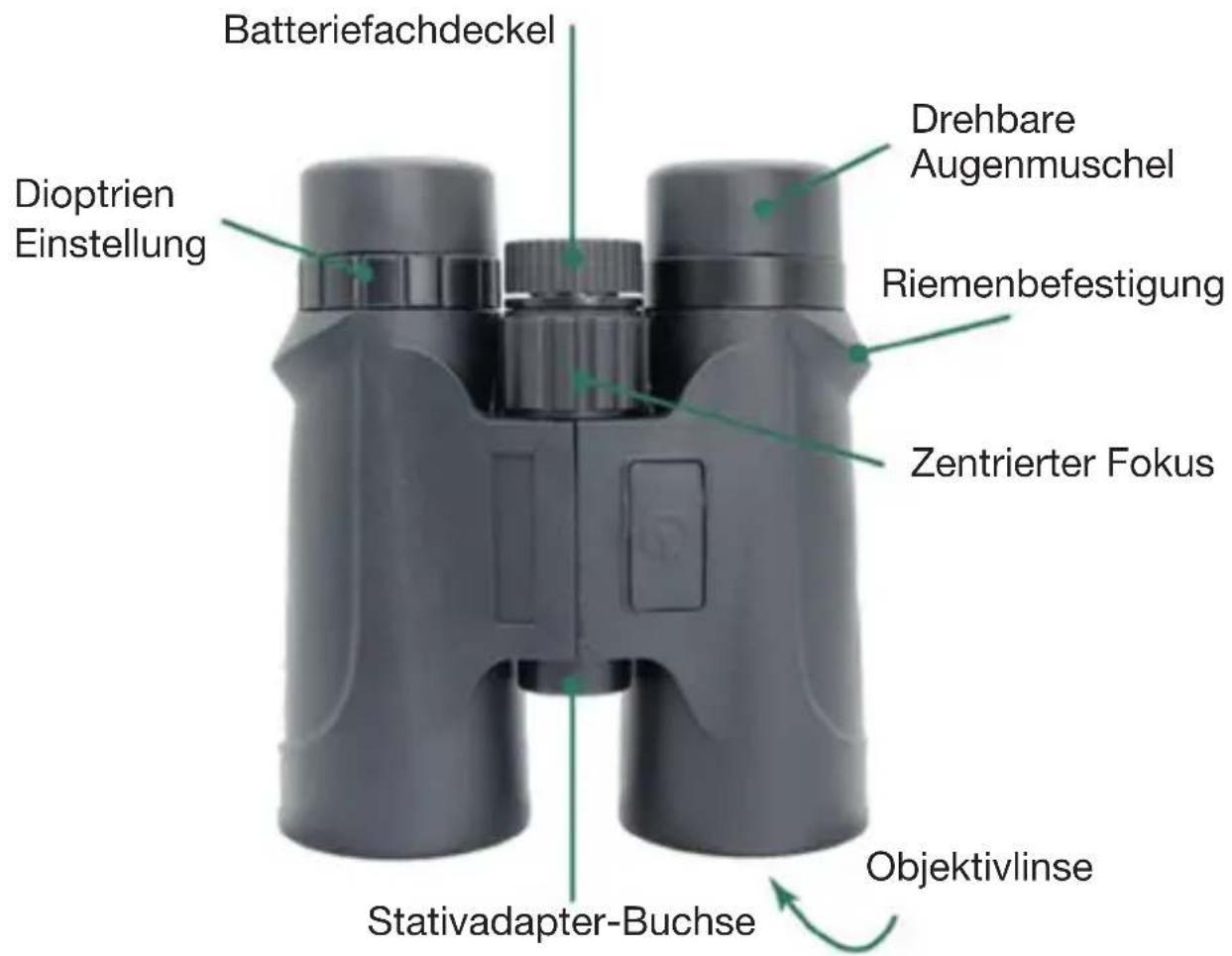

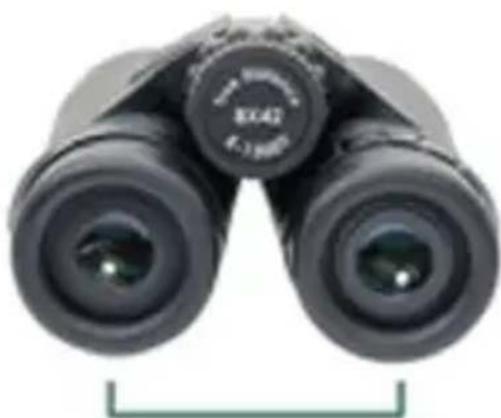

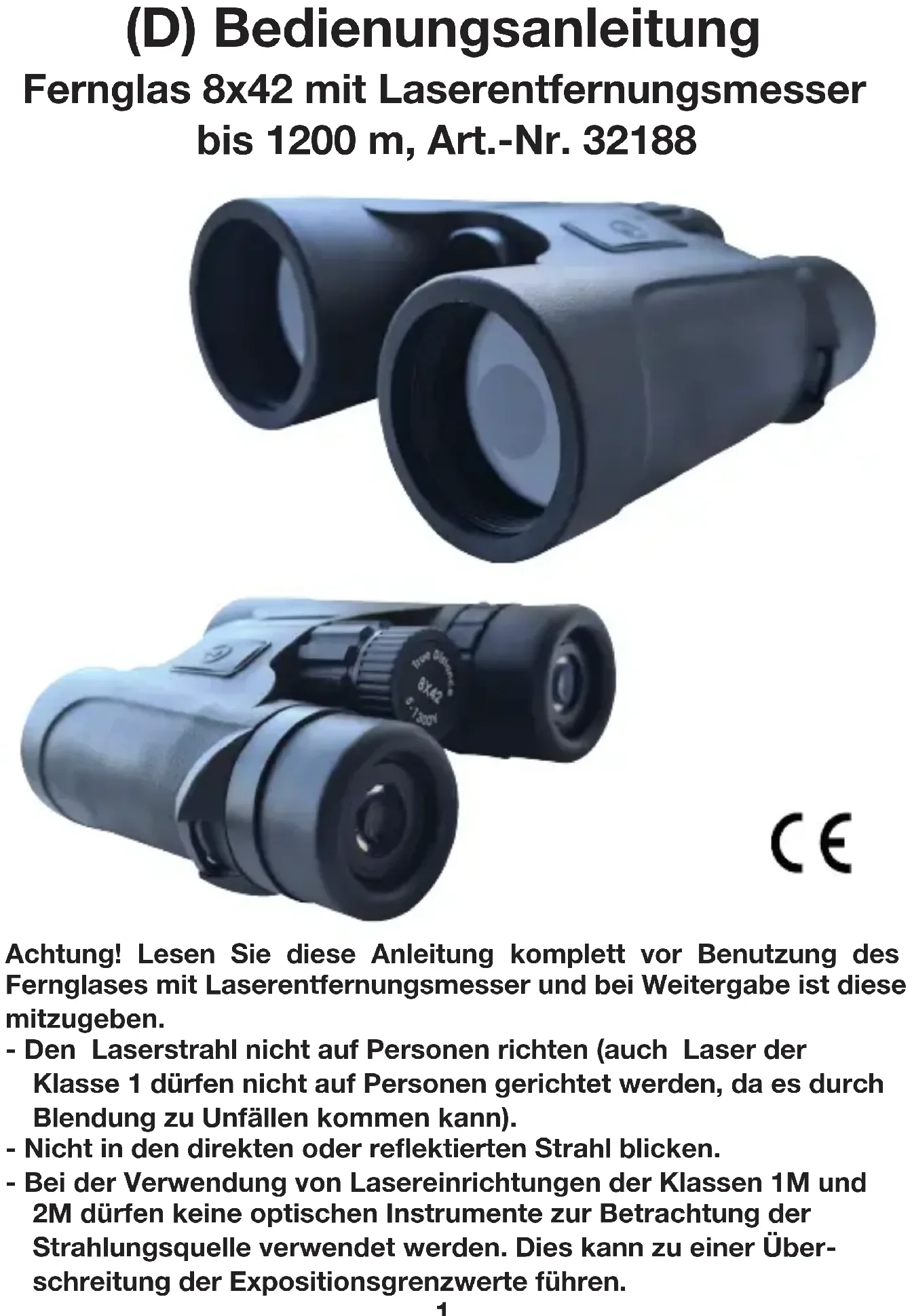

Achtung! Lesen Sie diese Anleitung komplett vor Benutzung des Fernglases mit Laserentfernungsmesser und bei Weitergabe ist diese mitzugeben. - Den Laserstrahl nicht auf Personen richten (auch Laser der Klasse 1 dürfen nicht auf Personen gerichtet werden, da es durch Blendung zu Unfällen kommen kann). - Nicht in den direkten oder reflektierten Strahl blicken. - Bei der Verwendung von Lasereinrichtungen der Klassen 1M und 2M dürfen keine optischen Instrumente zur Betrachtung der Strahlungsquelle verwendet werden. Dies kann zu einer Über- schreitung der Expositionsgrenzwerte führen. (D) Bedienungsanleitung Fernglas 8x42 mit Laserentfernungsmesser bis 1200 m, Art.-Nr. 321882 Reichweite: 5-1.200 Meter (Baum) Vergrößerung: 8X Genauigkeit: ±1 M(Y) Effektiver Ø der Objektivlinse: 21 mm Wellenlänge: 905nm Dioptrieneinstellbereich: ±5 Grad Anzeige: PCLD Austrittspupillendurchmesser: 3,3 mm Material des Gehäuses: ABS-Kunststoff und Gummi Augenabstand: 16 mm Größe: 153x128x45 mm Sichtfeld: 7° Batterie: CR2-3V Prisma: K9 Wasserbeständig: IPX 5 Fokus ausrichten: Zentrumsfokus-Einstellung Gewicht: 525g Beschichtung: Mehrschichtige Beschichtung Dioptrien Einstellung Batteriefachdeckel Riemenbefestigung Stativadapter-Buchse Drehbare Augenmuschel Objektivlinse Zentrierter Fokus3 Einstellung der Fernglasoptik Einstellen des Pupillenabstands Der Augenabstand ist der Abstand zwischen den Mittelpunkten der Pu- pillen des linken und des rechten Auges. Passen Sie den Pupillenab- stand Ihrer Augen an den des Fernglases an, damit Sie ein einziges, schattenfreies Bild sehen. Drehen Sie die Tuben des Fernglases nach innen oder außen, um Ihre Augen auf die Augenlinsen auszurichten. Einstellen der Augenmuscheln Die Augenmuscheln lassen sich nach oben und unten drehen, so dass jeder Betrachter das gesamte Sehfeld sehen und bequem mit oder ohne Brille sehen kann. Sie haben die Wahl zwischen 2 Optionen. Wenn Sie keine Brille tragen, drehen Sie die Augenmuscheln nach oben oder lassen Sie die Augenmuscheln ganz ausgefahren. Drehen Sie die Augenmuscheln nach unten, um die beste Sicht zu erhalten, wenn Sie mit einer Brille arbeiten. Pupillendistanz4

1. Stellen Sie die mittlere Schärfe ein: Schließen Sie zunächst Ihr rech-

tes Auge oder decken Sie das rechte Objektiv mit Ihrer Hand ab. Rich- ten Sie Ihr linkes Auge auf das Objekt und stellen Sie das mittlere Fokusrad ein, bis das Bild scharf ist. Lassen Sie den mittleren Fokus in dieser Position, während Sie die Dioptrien einstellen.

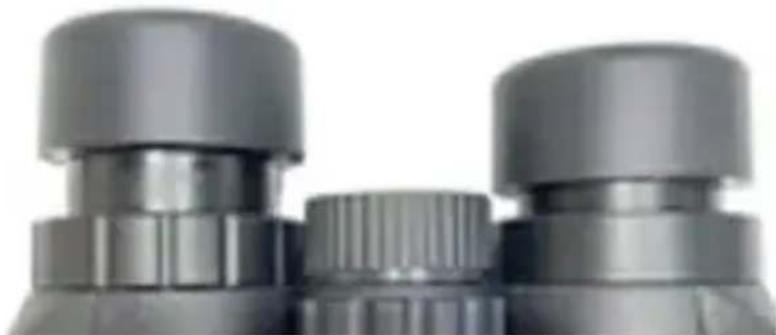

2. Stellen Sie die Dioptrien ein, indem Sie zunächst das linke Auge

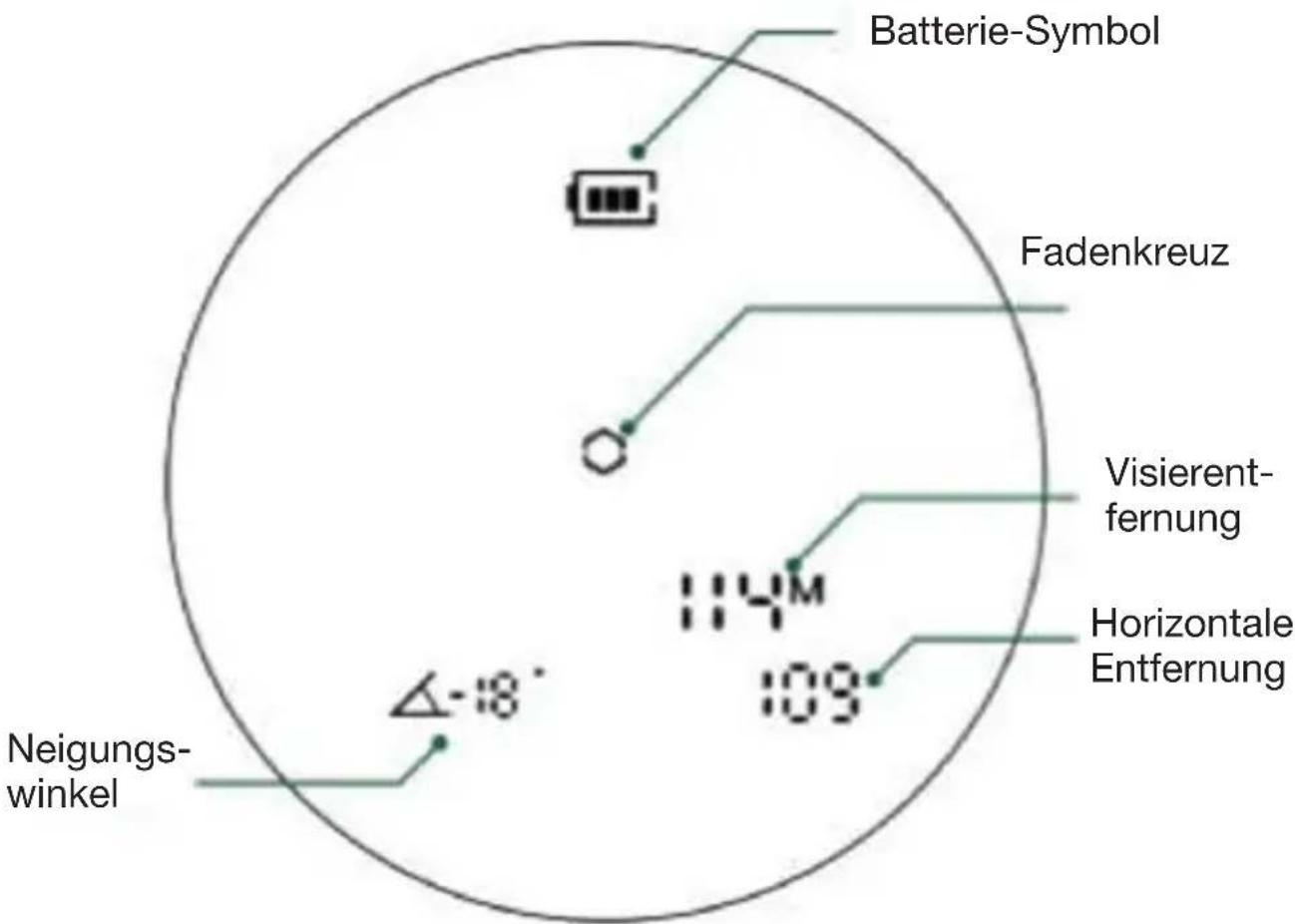

schließen oder das linke Objektiv mit der Hand abdecken. Schauen Sie durch Ihr rechtes Auge und stellen Sie die Dioptrien nach rechts oder links (am rechten Okular), bis das Objekt scharfgestellt ist. Notieren Sie sich diese Dioptrieneinstellung für den Fall, dass Sie sie er- neut einstellen müssen. Ab diesem Zeitpunkt brauchen Sie nur noch das mittlere Fokussierrad zur Einstellung. Richtiges Fokussieren des Fernglases Die beste Sicht erhalten Sie, wenn Sie in zwei Schritten den Mittelfokus und die Dioptrien richtig einstellen. Wählen Sie ein Objekt, das etwa 20 Meter von Ihnen entfernt ist, und bleiben Sie an derselben Stelle, bis Sie das Fernglas auf Ihre Augen eingestellt haben.5 Entfernungsmessung Nachdem das Fernglas gut eingestellt ist, drücken Sie die Einschalt- taste, um das Gerät einzuschalten. Umschaltung von Meter und Yards, M/Y Schalter der Entfernungs- einheit Drücken Sie nach dem Einschalten des Fernglases die Einschalttaste und richten Sie das Fernglas in einem Winkel von 90 Grad zum Boden aus, um die Entfernungseinheit zwischen Meter (M) und Yard (Y) umzu- schalten. Entfernungsmessung Richten Sie das Fadenkreuz in der Mitte aus und drücken Sie erneut die Einschalttaste, um die Sichtlinie und die horizontale Entfernung (bogen- kompensierte Entfernung) auf dem Bildschirm anzuzeigen. Batterie-Symbol Fadenkreuz Visierent- fernung Horizontale Entfernung Neigungs- winkel6 Zubehör Tragetasche, Objektivabdeckungen und Umhängeband Umhängegurt Befestigen Sie den gepolsterten Trageriemen in 3 Schritten, wie unten abgebildet.

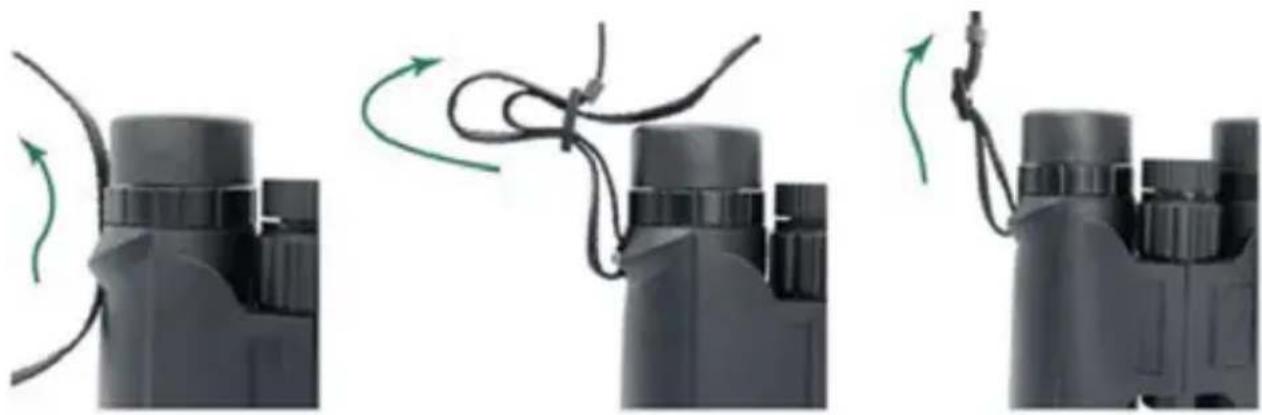

1. Schieben Sie ein paar Zentimeter des Riemens durch die Riemenbe-

2. Halten Sie die Schnalle und fädeln Sie das Ende des Gurtes durch die

3. Stellen Sie die Gesamtlänge ein. Ziehen Sie es dann fest, bis das

Band in der Schnalle gesichert ist. Pflege der Linse Schutz des Objektivs Verwenden Sie die mitgelieferten Okular- und Objektivlinsenabdeckun- gen, um die Linsen zu schützen, wenn Sie nicht damit arbeiten. Bewah- ren Sie das Fernglas anschließend in seiner Tragetasche auf. Reinigung der Linsen Nehmen Sie sich die Zeit, die äußeren Linsen regelmäßig zu reinigen, um eine möglichst klare Sicht durch das Fernglas zu erhalten:

1. Entfernen Sie jeglichen Staub von den Linsen, bevor Sie sie abwi-

schen. Verwenden Sie eine Haarbürste oder einen optischen Acrylpinsel.

2. Befreien Sie die Linsen von Flecken, Fingerabdrücken oder Wimper-

nöl. Beschlagen Sie die Linsen mit Ihrem eigenen Atem und verwenden Sie dann ein nicht scheuerndes Linsentuch, um die Linsen zu reinigen.7 Sicherheitshinweise ● Entsorgen Sie nicht benötigtes Verpackungsmaterial oder lagern Sie es an einem sicheren Ort. ● Setzen Sie das Gerät keinen hohen Temperaturen oder starken Vibra- tionen aus und vermeiden Sie eine starke mechanische Beanspruchung. ● Zerlegen Sie das Gerät nicht, es enthält keine durch Sie instand zu set- zenden Teile. Wenden Sie sich bei Fragen oder Problemen an unsere Kun- denbetreuung, unternehmen Sie keine eigenen Reparaturversuche. Entsorgung: Werter Kunde! Bitte be achten! Nach der Batte rie ver - ordnung sind Sie verpflichtet, verbrauchte oder defekte Bat- terien und Akkus, ohne Kosten für Sie, an uns zurückzusenden Jeder Verbraucher ist gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzuge- ben. Elektroaltgeräte, die mit der durchgestrichenen Müll- tonne gekennzeichnet sind, werden dort kostenlos angenommen.8 Alle Rechte vorbehalten. Ohne schriftliche Zustimmung von Berger + Schröter darf diese Bedienungsanleitung, auch nicht auszugsweise, in ir- gendeiner Form reproduziert werden oder unter Verwendung elektroni- scher, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Technische Änderungen können jederzeit ohne Ankü ndigung vorgenommen werden. Die Bedienungsanleitung wird re- gelmäßig korrigiert. Für technische und drucktechnische Fehler und ihre Folgen übernehmen wir keine Haftung. Copyright by: Berger und Schröter GmbH Am Hofe 9 - 58640 Iserlohn Garantie: Wir gewähren auf dieses Produkt eine Garantie von 24 Monaten gemäß den einschlägigen, gesetzlichen Bestimmungen, ab dem Datum des Kaufs durch den Erstbenutzer. Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Fehler und Mängel aus normaler Ab- nutzung sowie an Verschleißteilen; Schäden oder Mängel durch zweck- fremde Verwendung, durch Unfall oder durch Abänderung. Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann. oder wenn das Produkt offen- sichtlich nicht richtig gewartet bzw. gepflegt wurde. Bitte heben Sie den Kaufbeleg gut auf, denn er gilt als Nachweis für das Datum des Kaufs. Das Gerät ist im Garantiefall dem Händler nicht zerlegt und vollständig, sowie gereinigt (wenn möglich in der Originalverpackung) zusammen mit dem Kaufbeleg zurückzugeben.9 Attention! Read these instructions completely before using the bi- noculars with laser rangefinder and include them when passing them on. - Do not point the laser beam at people (also class 1 lasers should not be aimed at people, as glare can cause accidents). - Do not look into the direct or reflected beam. - When using class 1M and 2M laser devices, optical instruments should not be used to observe the radiation source. This may result in exceeding the exposure limit values. (GB) Operating instructions Binoculars 8x42 with laser rangefinder up to 1200 m, Art.-Nr. 3218810 Range: 5-1,200 meters (tree) Magnification: 8X Accuracy: ±1 M(Y) Objective lens effective Ø: 21 mm Wavelength: 905nm Diopter adjustable range: ±5 degree Display: PCLD Exit-pupil Diameter: 3.3 mm Body material: ABS plastic and rubber Eye Relief: 16 mm Size: 153x128x45 mm Field of view: 7° Battery: CR2-3V Prism: K9 Water Resistant: IPX 5 Alignment focus: Center focusing adjustment Weight: 525g Coating: Multi-layer coating Diopter Battery cap Strap attachement Tripod Adapter Socket Twist-up eyecup Objective lens Center focus11 Binocular optics setting/adjustment Adjust the interpupillary distance The interpupillary distance is the distance between the centers of the left and right eye pupils. Match the interpupillary distance of your eyes to that of the binocular so that you see a single image that is free of shading. Rotate the binocular barrels inward or outward to line your eyes up with ocular lenses. Adjust the eyecups The eyecups twist up and down so that any viewer can see the full field and enjoy comfortable viewing with or without eyeglasses. There are 2 options for your choice. When not using eyeglasses, please twist the eyecups up or keep the eyecups fully extended. For the best viewing when viewing through eye- glasses, twist eyecups down. Interpupilary distance12
