BEDIENUNGSANLEITUNG AD890ZT ETNA

BEDIENUNGSCANLEITUNG

INSTRUCTIONS FOR USE

AFZUIGKAP

HOTTE CHEMINÉE

DUNSTABZUGSHAUBE

COOKER HOOD

AD570

AD690

AD890

NL Handleiding NL 3 - NL 11

DE Anleitung DE 3 - DE 11

EN Manual EN 3-EN 11

Installatie - Installation 12-20

Montage der Dunstabzugshaube

Benutzte Piktogramme - Pictograms used

Ohre Dunstabzugshaube

	Einführung	4
	Beschreibung	4
	Abluftsysteme	5
	Bedienung	6
Wartung
	Reinigung	7
	Fettfilter	7
	Kohlefilter	8
	Beleuchting	8
Installation
	Allgemein	9
	Elektroanschluss	10
	Montage der Haube
Umweltschutz
	Entsorgung von Gerät und Verpackung	11
Installation
	Montage der Haube

Einführung

Herzlichen Glückwunsch zum Kauf Ihrer Etna Dunstabzugshaube. Bei der Entwicklung theses Produkts stand optimale Benutzerfreundlichkeit im Mittelpunkt.

In dieser Anleitung erfolnen Sie, wie Sie das Gerät optimal verwenden. Sie enthalt Informationen zur Bedienung sowie Hintergrundinformationen zur Funktionsweise.

Lesen Sie vor der Inbetriebnahme des Geräts die separates Sicherheitshinweise.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig durch und haben Sie diese zum späteren Nachlesen gut auf.

Die neueste Version der Bedienungsanleitung findsie auf unserer Website.

Beschreibung

1. Beleuchting ein- und ausschalten - Timer-Funktion
2. Geschwindigkeit 1 ein- und ausschalten
3. Geschwindigkeit 2 ein- und ausschalten
4. Geschwindigkeit 3 ein- und ausschalten - Intensiveinstellung

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

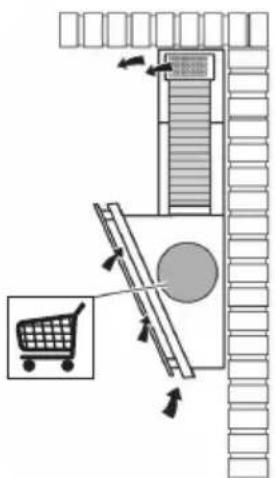

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Kuchendämpfe werden nach außen abgeführt. Dies ist die Beste Methode!

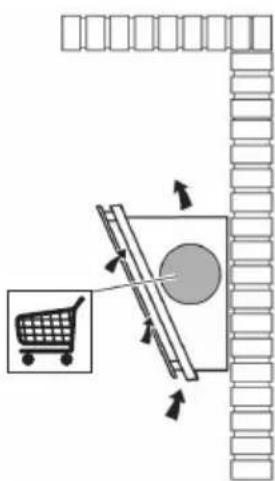

1. Als Rezkullations-Dunstabzugshaube. Die Fetteile der angezogenen Kuchendampfe werden gefiltert. Die angesaugte Luft wird nicht abgefuhl, sondern wieder in die Kuche abgegeben. In thisem Fall mussen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen.

Bedienung

Beleuchtung ein- und ausschalten

1. Berühren Sie kurz die Beleuchtungstaste. Die Beleuchtung schaltet sich ein.
2. Wenn Sie die Beleuchting ausschalten möchten, berühren Sie wieder kurz die Taste für die Beleuchting.

Abzug ein- und ausschalten

1. Wahlen Sie die gewündchte Abzugsstufe, indem Sie die entsprechende Taste für die Geschwindigkeitseinstellung berühren. Die Dunstabzugshaube schaltet sich ein.
2. Wenn Sie den Abzug ausschalten möchten, berühren Sie wieder kurz die Taste für die Geschwindigkeitseinstellung.

Intensivestellung ein- und ausschalten

1. Berühren Sie die Taste für die Geschwindigkeit 3 und halten Sie sie gedrückt. Die Taste für die Geschwindigkeit 3 beginnt zu blinken; die Intensiveinstellung ist eingeschaltet. Nach 6 Minuten schaltet die Dunstabzugshaube automatisch auf Geschwindigkeit 3 darüber.
2. Berühren Sie wieder die Taste für die Geschwindigkeit 3 und halten Sie sie gedrückt, um vorzeitig auf Geschwindigkeit 3 zurückzuschalten.
3. Berühren Sie kurz die Taste für die Geschwindigkeit 3, um den Abzug vorzeitig auszuschalten.

Timer ein- und ausschalten

1. Wahlen Sie die gewünschte Abzugsstufe, indem Sie die entsprechende Taste für die Geschwindigkeitseinstellung berühren. Die Dunstabzugshaube schaltet sich ein.
2. Berühren Sie die Beleuchtungstaste und halten Sie sie gedrückt. Die Taste für die Geschwindigkeit beginnnt zu blinken; die Timerfungtion ist aktiviert. Die Dunstabzugshaube schaltet sich automatisch nach 5 Minuten aus.
3. Berühren Sie die blinkende Taste für die Geschwindigkeit, um die Timer-Funktion in der Zwischenzeit auszuschalten.

Reinigung

Wichtig!

Es ist wichtig, die Dunstabzugshaube fürSAMTliche Wartungsarbeitenzuerst vom Stromnetz zu trennen, indemn Sie den Netzstecker ziehen oder den Hauptschalter des Hauses/der Wohnung ausschalten. Die Abzugshaube muss regelmäßgereinigt werden - sowohl von innenauch als auch von auBen (dies sollte mindestens im selbst Rhythmuserfolgen wie die Reinigung der Fettfilter). Verwenden Sie keine Produkte, die Scheuermittel enthalten.Keinen Alkohol verwenden!

Wichtig!

Das Nichtbefolgen der Reinigungsanleitung für das Gerät oder das Austauschen der Filter kann einen Brand verursachen. Diese Anweisungen müssen befolgt werden! Der Hersteller ist nicht haftbar für Schäden an der Abzugshaube oder für Brandschäden, die durch eine unsachgemäß Wartung oder das Nichtbefolgen der oben aufgeführten Sicherheitshinweise verursacht werden.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspullen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Natronlauge. Die Oberfläche der Dunstabzugshaube bleibt in gutem Zustand, wenn diese regelmäßig mit einer Wachsschicht versehen wird.

Edelstahl-Dunstabzugshauben

Verwenden Sie keine Scheuerschwämme oder scheuernden Reinigungsmittel auf den Edelstahl-Dunstabzugshauben. Behandeln Sie die Oberfläche mit einem nicht scheuernden, nicht polierenden Mittel und putzen Sie den Edelstahl in Schliffrichtung.

Fettfilter

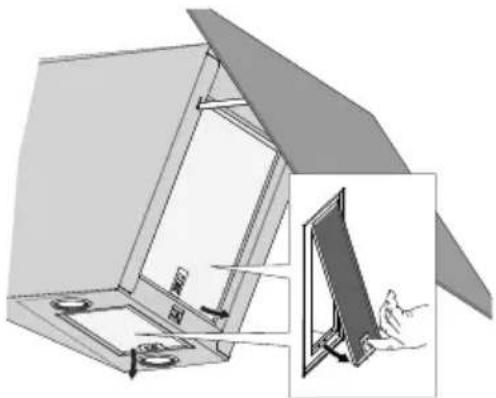

Metallfettfilter mussen einmal monatlich gereinigt werden.

1. Öffnen Sie die Abdeckung.
2. Ziehen Sie den speziellen Griff, um die Fettfilter aus der Dunstabzugshaube zu entfernen.

Metallfettfilter

Metallfettfilter müssen gereinigt werden mit einem neutralen Reinigungsmittel von Hand, oder im Geschirrspüler bei niedriger Temperatur im Kurzspülgang. Stellen Sie die Fettfilter mit den Öffnungen nach unter in den Geschirrspüler, sodass das Wasser aus den Filtern ablaufen kann. Durch die Geschirrspülreiniger wird die Oberfläche der Fettfilter aus Aluminium matt. Das ist normal und hat keine Auswirkung auf die Funktionseweise.

Kohlefilter

Wenn die Dunstabzugshaube nicht über einen Abzug verfügt, muss der Kohlefilter immer verwendet werden.

1. Öffnen Sie die Abdeckung und entfern den Fettfilter.
2. Montieren Sie die Kohlefilter auf das Motorgehäuse.

Der Kohlefilter muss alle 6 Monate ausgetauscht werden.

Hinweis!

• Die Verwendung eines Kohlefilters erzeugt mehr Gerausche als der Betrieb der Dunstabzugshaube mit einem Abzug.
• Der optimale Betrieb des Kohlefilters erfolgt bei niedriger Motorgeschwindigkeit. Daher sollen den Sie die Verwendung der Intensivmodus möglichst vermeiden.
• Nach mehr oder weniger langem Gebrauch ist der Kohlefilter gesattigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
• Den Kohlefilter nicht waschen oder erneut verwenden. Gesattigter Kohlenstoff ist nicht umweltfreundlich, tauschen Sie den Filterrechtzeitig aus.
• Achten Sie auf die richtige Entsorgung des alten Kohlenstofffilters, entsorgen Sie diesen über den Restmull.

Beleuchtung

These Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in thisem Haushaltsgerät ist nur für die Beleuchting deses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchting im Haushalt geeignet.

Allgemein

Der Anschluß这意味着 Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Diese Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 45 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesen keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so better ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120, 125 oder 150~mm . Es empfeht sich, das Abluftrohr auch mit thisem Durchmesser auszufahren.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauen geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Elektranschluss

Das Gerät entspricht Klasse I. Deshalb ist eine separate Erdung erforderlich.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzufahren:

BRAUN = Phase L

BLAU = Phase N

GRUN/GELB = Erde

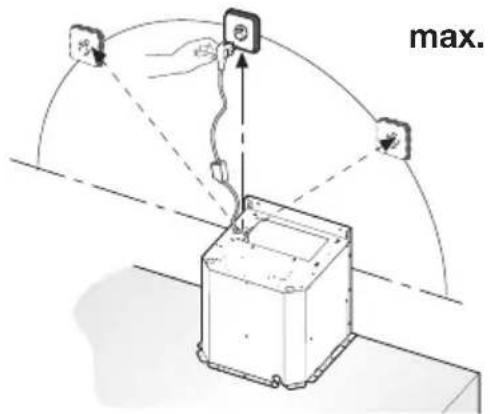

These Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte darauf, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens

3 mm angebracht wird.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage der Haube

Die letzten Seiten dieser Bedienungsanleitung zeigen die Schritte zur Montage der Haube.

Entsorgung von Gerät und Verpackung

Bei der Herstellung these Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät umweltgerecht entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Karton;
  Polyethylenfolie (PE);
  CFK-freiem Polystyrol (PS-Hartschaum).

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Gerät ist mit dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet. Dieses Symbol weist daraufhin, dass Elektrogeräte getrennt entsorgt werden müssen. Das Gerätarf nicht über den normalen Hausmüll entsorgt werden.

Geben Sie das Gerät bei einer communitalen Abfallsammelstelle oder bei Ihr hemr Handler ab.

Durch die getrennte Entsorgung von Haushaltgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung这点es Geräts verwendeten Materialien setzen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffe einsparen halten.

Konformitätserklarung

Wir erklären hiermit, dass unsere Produkte den einschlagigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie)samtliche Normen einhalten, auf welche diese verweisen.
